Sensor de Temperatura ifm TN7511 com Display IO-Link

Pré-visualizar: TN7511 IFM - Sensor Temp ifm Monitoramento fluido IO-Link, -50/150C, 45mm

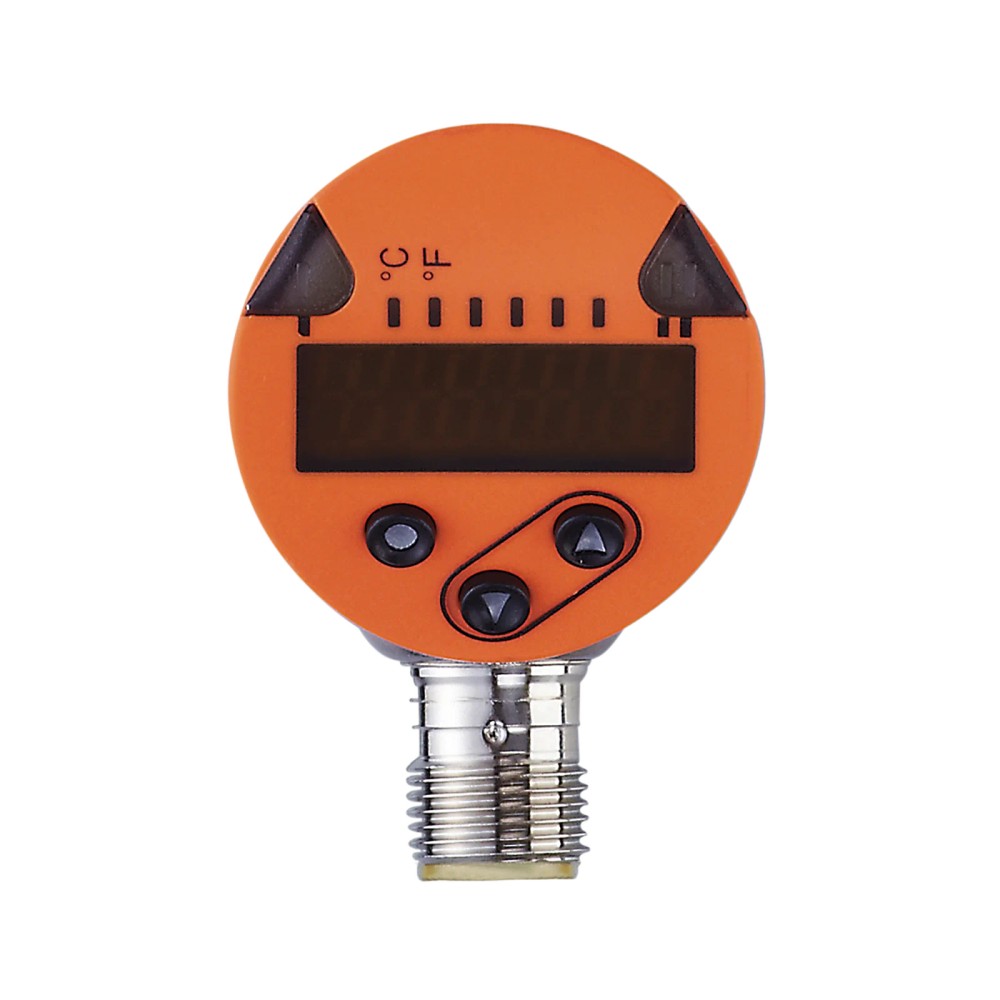

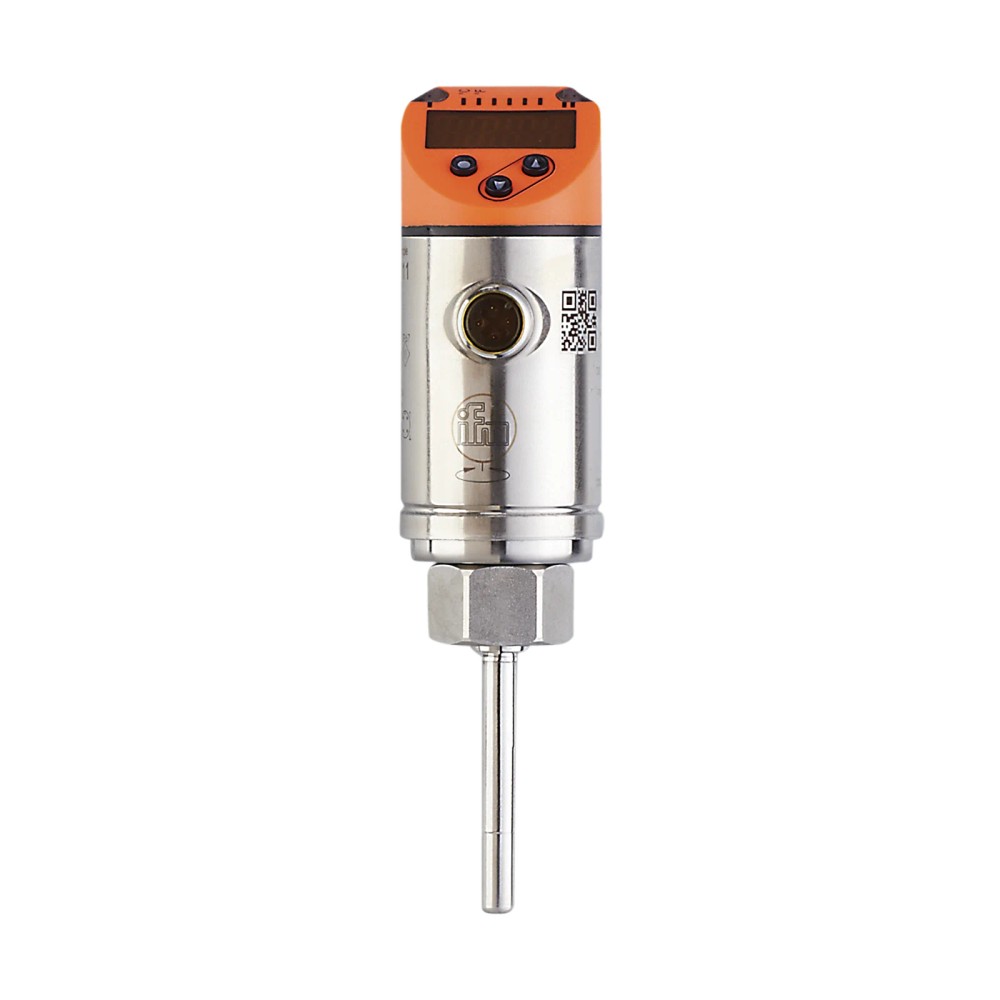

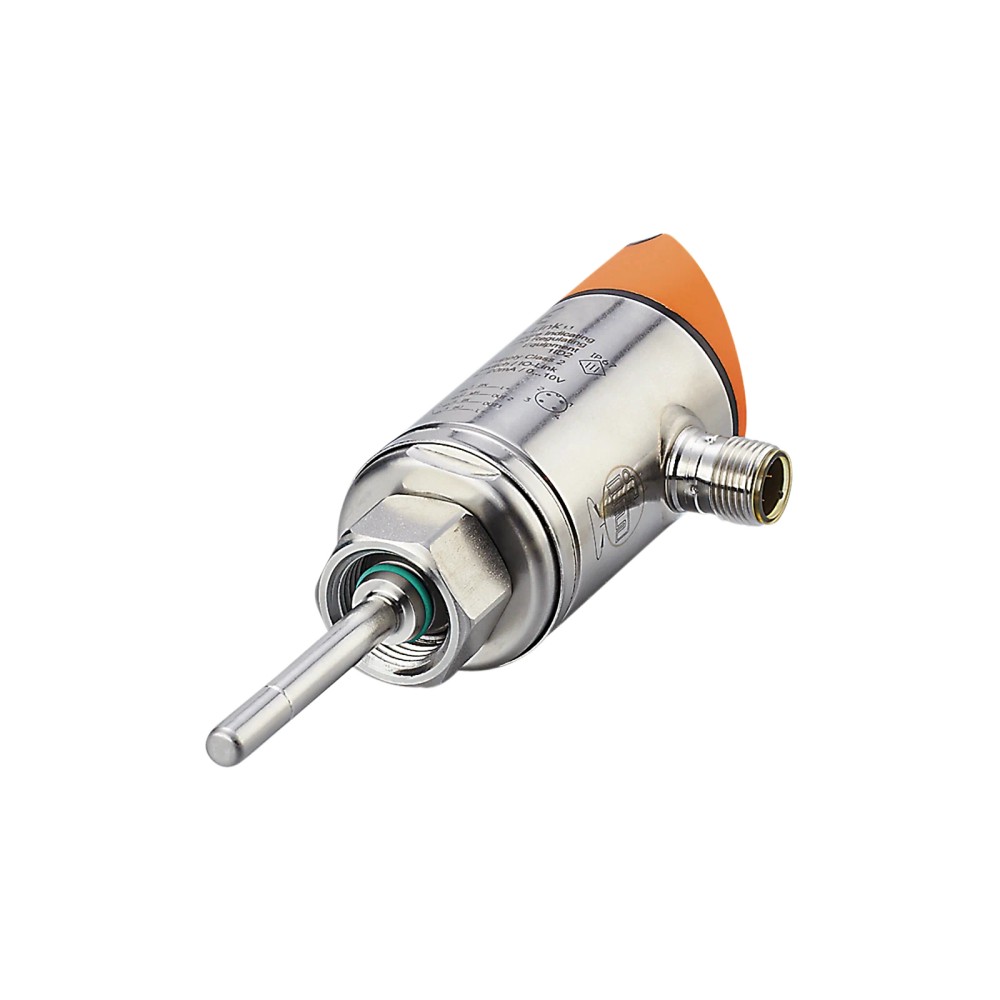

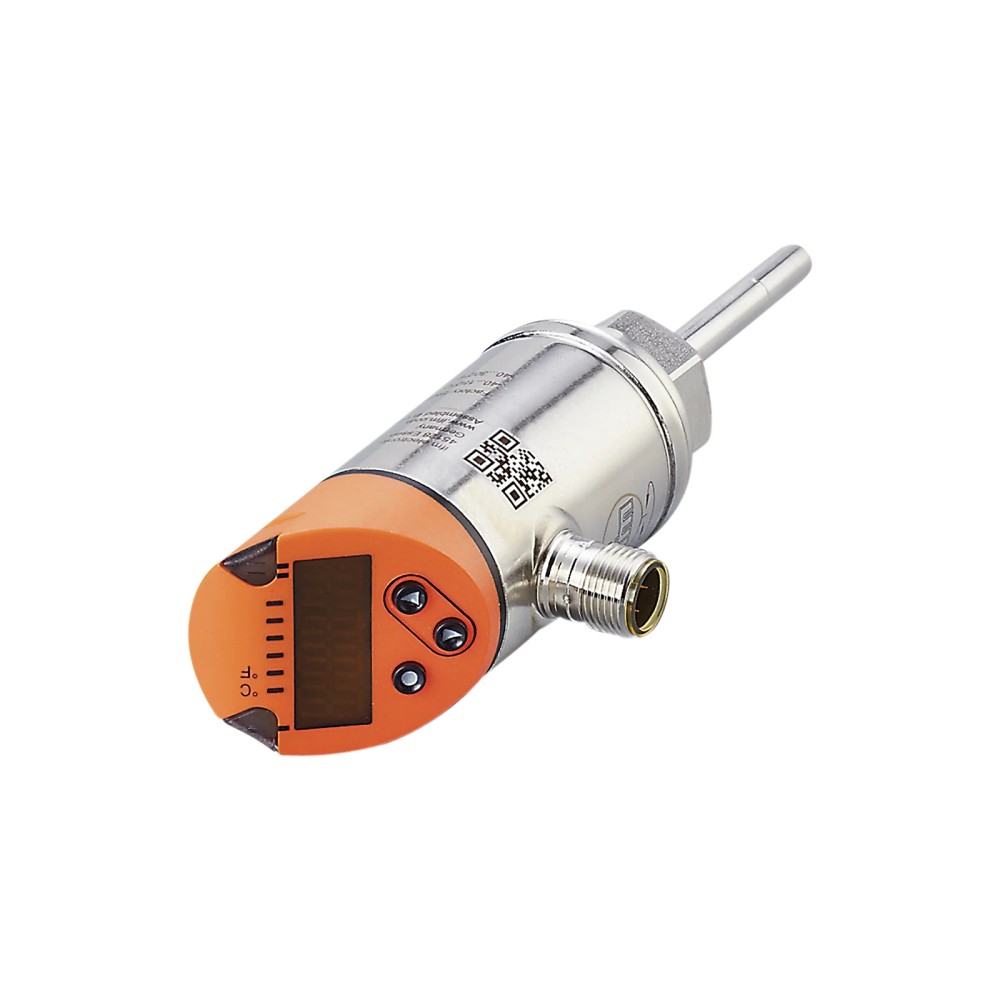

TN7511 IFM - Sensor Temp ifm Monitoramento fluido IO-Link, -50/150C, 45mm

Imagem meramente ilustrativa

R$ 3.900,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN7511
EAN: 4021179294270
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN7511 IFM - Sensor Temp ifm Monitoramento fluido IO-Link, -50/150C, 45mm"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Conexão de processo

M18 x 1,5, rosca interna

Comprimento de instalação

45 mm

Conexão elétrica

M12, codificação A, 4 contatos

Sinal e comunicação

PNP/NPN e IO-Link 1.1

Pressão máxima indicada

300 bar / 30 MPa

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura com display ifm TN7511, Pt 1000, IO-Link, faixa de -50 a 150 °C, comprimento de instalação de 45 mm

O ifm TN7511 é um sensor de temperatura com display para monitoramento de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A conforme DIN EN 60751 e mede de -50 a 150 °C. Oferece comunicação IO-Link e duas saídas digitais PNP/NPN, além de conexão de processo M18 x 1,5 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	1 x Pt 1000, classe A conforme DIN EN 60751
Faixa de medição	-50 a 150 °C
Saídas	2 saídas digitais PNP/NPN; sinal de comutação configurável
Comunicação	IO-Link 1.1, COM2 (38,4 kBaud)
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos
Comprimento de instalação	45 mm
Resistência à pressão	300 bar / 30 MPa
Display	Exibição alfanumérica de 4 dígitos vermelho/verde
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos e gasosos dentro da faixa de -50 a 150 °C, conforme aplicação e montagem compatíveis.
Instalações que utilizem conexão de processo M18 x 1,5 com rosca interna e comprimento de instalação de 45 mm.
Sistemas que recebam IO-Link 1.1 ou sinais de comutação PNP/NPN, respeitando os dados elétricos do sensor.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de medição necessária esteja fora de -50 a 150 °C.
Instalações cuja conexão de processo não seja compatível com M18 x 1,5, rosca interna, sem adaptador validado pelo projeto.
Aplicações que exijam pressão superior a 300 bar ou condições ambientais além dos limites especificados pelo fabricante.

APLICAÇÕES E USO

Monitoramento de temperatura de fluidos líquidos e gasosos, dentro da faixa de medição especificada; a ficha identifica esses tipos de fluido, mas a compatibilidade química deve ser confirmada para cada processo.
Aplicações com leitura local por display e transmissão de sinal de comutação ou IO-Link, desde que o sistema de controle e a instalação sejam compatíveis com as interfaces declaradas.
Uso em ponto de medição com conexão de processo M18 x 1,5, comprimento de instalação de 45 mm e pressão de processo dentro do limite especificado de 300 bar. A adequação final depende da montagem e das condições reais do processo.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura com display ifm TN7511, Pt 1000, IO-Link, faixa de -50 a 150 °C, comprimento de instalação de 45 mm, verifique estes pontos:

Escolha o TN7511 quando

A aplicação exigir medição de temperatura entre -50 e 150 °C, elemento Pt 1000 classe A, instalação de 45 mm e conexão de processo M18 x 1,5 com rosca interna. Considere também a necessidade de display, IO-Link e duas saídas digitais.

Avalie outra configuração quando

A temperatura de processo ultrapassar a faixa indicada, a pressão exceder 300 bar ou a conexão mecânica requerida não corresponder à rosca interna M18 x 1,5. Confirme a compatibilidade elétrica, de montagem e do fluido com a documentação do fabricante antes de selecionar outra opção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	TN7511	Código do produto informado para identificação.
Tipo	Sensor de temperatura com display; transmissor de temperatura	Função e tipo de produto descritos na ficha.
Marca	ifm	Fabricante informado.
GTIN	4021179294270	Identificador comercial do produto.
Elemento de medição	1 x Pt 1000	Elemento sensor especificado.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias informadas na ficha; verificar compatibilidade do fluido com os materiais em contato.

Faixa de medição
Alcance de medição	-50 a 150 °C / -58 a 302 °F	Faixa de medição informada pelo fabricante.
Ponto de comutação SP	-49,8 a 150 °C / -57,6 a 302 °F	Faixa indicada para o ponto de comutação.
Ponto de comutação e retorno RP	-50 a 149,8 °C / -58 a 301,6 °F	Faixa indicada para comutação e retorno.
Resolução	0,1 K	Resolução de medição informada.

Precisão e resposta
Classe do elemento sensor	Classe A conforme DIN EN 60751	Padrão e classe de referência do Pt 1000.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Valor especificado para o ponto de ajuste; MS conforme notação da ficha do fabricante.
Tempo dinâmico de resposta t05/t09	1 / 3 s	Valores conforme DIN EN 60751.
Retardo de prontidão	1 s	Tempo informado até a prontidão.

Dados elétricos
Tensão de operação	18 a 32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Queda de tensão máxima DC	2,5 V	Valor máximo especificado.
Corrente por contato	250 mA	Corrente indicada por contato; considerar na avaliação da carga.
Categoria de isolamento	III	Categoria indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado pelo fabricante.

Saídas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Função elétrica	PNP/NPN	Configuração elétrica disponível, conforme ficha.
Sinal de saída	Sinal de comutação; configurável	Tipo de sinal informado.
Função de saída	Abertura / fechamento; parametrizável	Comportamento de saída configurável conforme a ficha.
Status de chaveamento	LED amarelo	Indicação visual do estado de comutação.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Versão indicada pelo fabricante.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
ID do dispositivo IO-Link	583	Identificador informado para o dispositivo.
Watchdog integrado	Sim	Recurso indicado na ficha.

Condições ambientais e proteção
Grau de proteção	IP 67	Classificação de proteção declarada; observar condições de instalação e conexão do fabricante.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente indicada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento indicada.
Resistência à pressão	300 bar / 30 MPa	Limite de resistência à pressão especificado.
MTTF	254 anos	Valor MTTF declarado; não representa garantia de vida útil.
Certificação	cULus (Aprovação K014)	Aprovação indicada na ficha.
Normas e ensaios	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN IEC 68-2-27; DIN EN 60068-2-6	Normas listadas no conjunto de dados do produto.

Dados mecânicos e materiais
Comprimento de instalação EL	45 mm	Comprimento de instalação especificado.
Profundidade mínima de imersão	12 mm	Valor mínimo indicado na ficha.
Diâmetro da sonda	6 mm	Dimensão da sonda indicada.
Dimensões gerais	Ø 34 mm / L = 140 mm	Dimensões informadas no conjunto de dados.
Conexão de processo	M18 x 1,5, rosca interna	Especificação mecânica da conexão de processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Especificação da conexão elétrica; não confundir com a rosca de processo.
Materiais do corpo	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados para o corpo e componentes.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais especificados para contato com o fluido.
Contatos	Banhados a ouro	Característica especial indicada na ficha.
Peso	204 g	Massa informada no conjunto de dados.

Displays e elementos de operação
Exibição de valores	Display alfanumérico de 4 dígitos, vermelho/verde	Formato e cores de exibição informados.
Unidade do display	2 x LED verde	Indicadores luminosos especificados.
Indicação do estado de chaveamento	LED amarelo	Indicador visual da saída.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud).

• Sinal de comutação configurável e duas saídas digitais PNP/NPN.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 32 V DC. Corrente de saída por contato: 250 mA; consumo de corrente inferior a 50 mA. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo M18 x 1,5, rosca interna; comprimento de instalação EL de 45 mm. Materiais em contato com o fluido: aço inoxidável 1.4404 (316L) e anel de vedação FKM 80 Shore A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e COM2 (38,4 kBaud).	✓	A ficha identifica IO-Link 1.1 e taxa de transferência COM2 de 38,4 kBaud.
Entrada digital que aceite saída PNP ou NPN, conforme configuração elétrica selecionada.	✓	O sensor possui função elétrica PNP/NPN e duas saídas digitais; confirme a configuração e a ligação no datasheet.
Ponto de instalação com rosca de processo M18 x 1,5 interna e profundidade de imersão mínima de 12 mm.	✓	A ficha informa conexão M18 x 1,5 com rosca interna e profundidade mínima de imersão de 12 mm.
Aplicação com temperatura de medição superior a 150 °C ou inferior a -50 °C.	✗	A faixa de medição especificada é de -50 a 150 °C.
Processo cuja pressão exceda 300 bar / 30 MPa.	✗	A resistência à pressão especificada é 300 bar / 30 MPa.
Instalação que exija conexão elétrica diferente de M12 codificação A, sem validação de adaptação.	✗	A conexão informada é 1 x M12, codificação A, com 4 contatos; a ficha não especifica compatibilidade com outra conexão.

INSTALAÇÃO

Como instalar o Sensor de temperatura com display ifm TN7511, Pt 1000, IO-Link, faixa de -50 a 150 °C, comprimento de instalação de 45 mm

Confirme a faixa de temperatura e a pressão do processo em relação aos limites especificados para o sensor.
Verifique se a conexão mecânica do ponto de medição corresponde a M18 x 1,5 com rosca interna e se o comprimento de instalação de 45 mm é adequado.
Confira se a profundidade de imersão atende ao mínimo de 12 mm e se os materiais em contato com o fluido são compatíveis com o processo.
Instale o sensor sem exceder os limites mecânicos e de pressão aplicáveis; consulte o datasheet para as instruções de montagem e vedação.
Conecte a alimentação de 18 a 32 V DC ao conector M12 codificação A, 4 contatos, seguindo a atribuição de pinos oficial.
Configure a comunicação IO-Link ou as saídas PNP/NPN e valide a leitura, os pontos de comutação e as indicações no display.

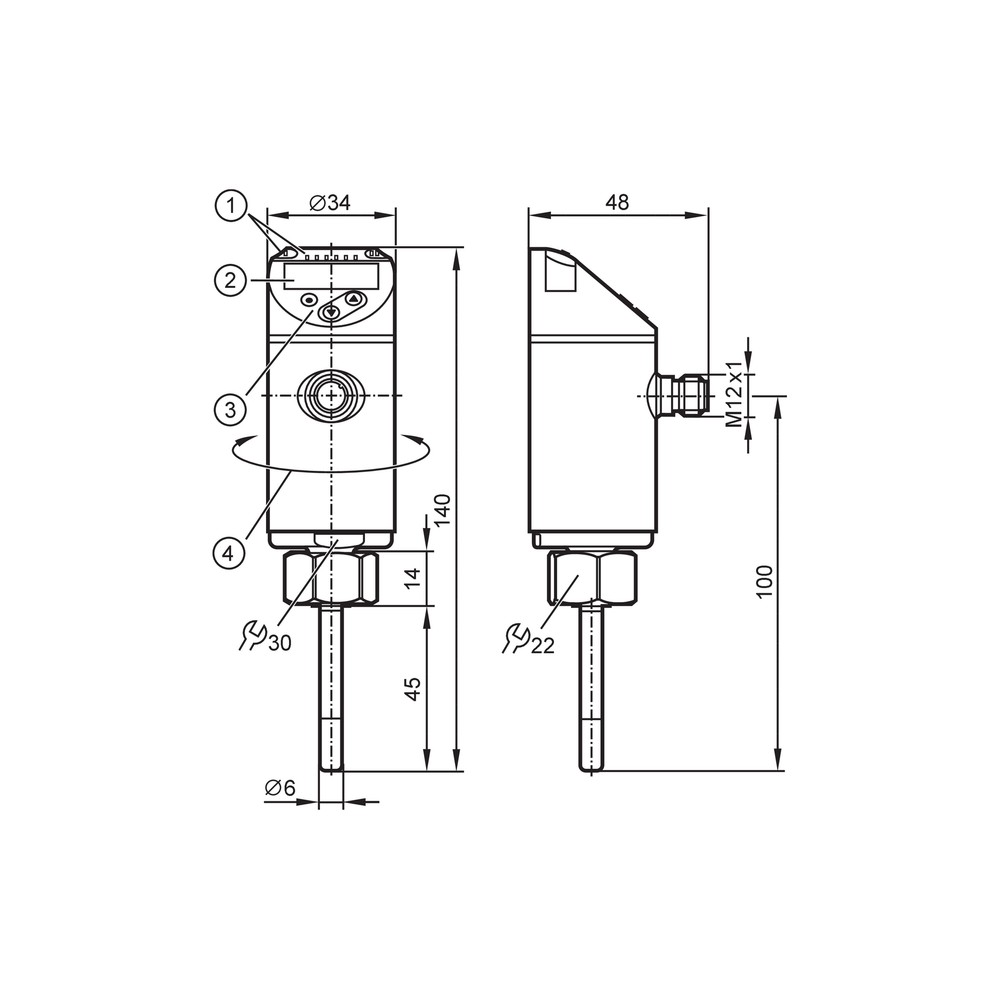

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura ou não comunica com o sistema.	Alimentação fora da faixa especificada, conexão M12 incorreta ou configuração de comunicação incompatível.	Meça a alimentação DC, confira a conexão e a atribuição dos pinos no datasheet e valide IO-Link 1.1 com COM2.
A saída digital não comuta no ponto esperado.	Ponto de comutação ou função de saída parametrizados de forma diferente da lógica do controlador.	Confira a parametrização do ponto SP/RP e da função abertura/fechamento; observe o LED amarelo de estado.
A leitura de temperatura diverge do valor esperado.	Condição de instalação, profundidade de imersão insuficiente ou comparação feita fora da faixa e das referências especificadas.	Confirme a faixa do processo, a profundidade mínima de imersão de 12 mm e a instalação; compare com instrumento de referência adequado.
Há indício de entrada de umidade ou falha após a instalação elétrica.	Conector ou montagem não mantidos nas condições necessárias à proteção IP 67.	Inspecione o conector M12, o estado da conexão e a montagem conforme orientações do fabricante; não conclua falha do sensor sem verificar a instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet TN7511 em português (Datasheet) Desenho em escala TN7511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TN7511 e para que serve?

É um sensor de temperatura com display da ifm para monitorar fluidos líquidos e gasosos. Mede com elemento Pt 1000 e disponibiliza IO-Link e duas saídas digitais.

O que acompanha o produto?

A ficha informa o sensor TN7511 e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

O TN7511 funciona com qualquer mestre IO-Link?

A interface especificada é IO-Link 1.1, com transferência COM2 a 38,4 kBaud. Confirme no mestre a compatibilidade com essa versão e modo de transferência.

Ele serve para medir temperaturas acima de 150 °C?

Não: a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa de medição cubra a condição do processo.

Posso usar o TN7511 em uma conexão de processo diferente de M18 x 1,5?

A conexão especificada é M18 x 1,5 com rosca interna. A ficha não confirma compatibilidade com outras roscas; qualquer adaptação precisa ser validada mecanicamente para a aplicação.

O display acende, mas o controlador não recebe o sinal. O que verificar?

Verifique primeiro a alimentação, a conexão M12 e a atribuição dos pinos no datasheet. Depois confira se a entrada do controlador corresponde ao sinal PNP/NPN configurado ou se a comunicação IO-Link está corretamente estabelecida.

A temperatura indicada parece incorreta; devo trocar o sensor?

Antes da troca, verifique a instalação, a profundidade mínima de imersão de 12 mm e a comparação com um instrumento de referência adequado. Confira também se o valor está dentro da faixa especificada.

É melhor comprar o sensor com acessórios ou peças avulsas?

A ficha não relaciona acessórios inclusos nem define kits de instalação. Selecione cabos ou componentes separadamente conforme a conexão M12 e os requisitos da instalação.

Como escolher entre o TN7511 e outro sensor de temperatura?

Escolha o TN7511 se a faixa de -50 a 150 °C, a conexão M18 x 1,5 interna, o comprimento de instalação de 45 mm e as interfaces atenderem ao projeto. Se algum requisito divergir, compare as especificações documentadas de outro modelo.

Que cuidados devo ter durante a instalação?

Confira conexão de processo, profundidade mínima de imersão, pressão e compatibilidade dos materiais com o fluido. Faça a ligação elétrica conforme o datasheet e valide a configuração das saídas ou do IO-Link antes de colocar o sistema em operação.
