- Referência do fabricante: TN2603
- EAN: 4021179297943
- NCM do produto: 90251990
Destaques do Produto
Faixa de Medição...mais
Saiba mais sobre: "TN2603 IFM - Sensor de Temperatura IFM Monitoramento de Processos Display 4 Dígitos IO-Link 1/4 NPT"
Destaques do Produto
Faixa de Medição
-50...150 °C
Conexão de Processo
1/4" NPT
Conexão Elétrica
M12
Interface
IO-Link
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

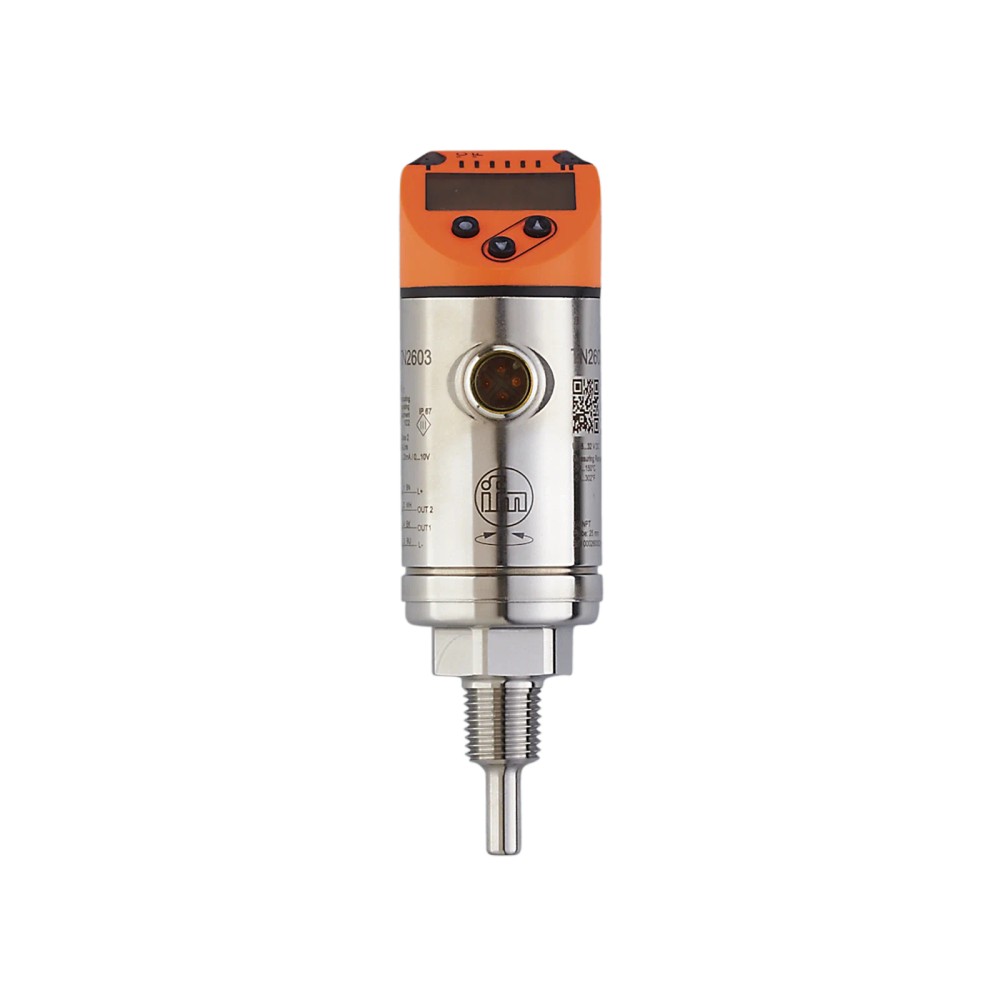

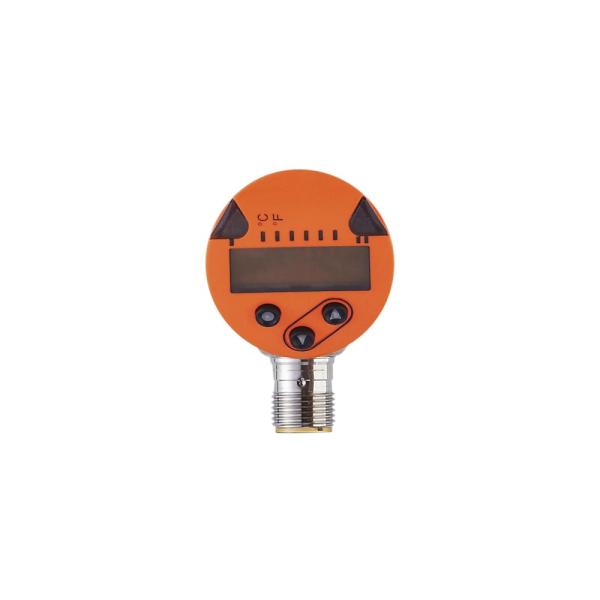

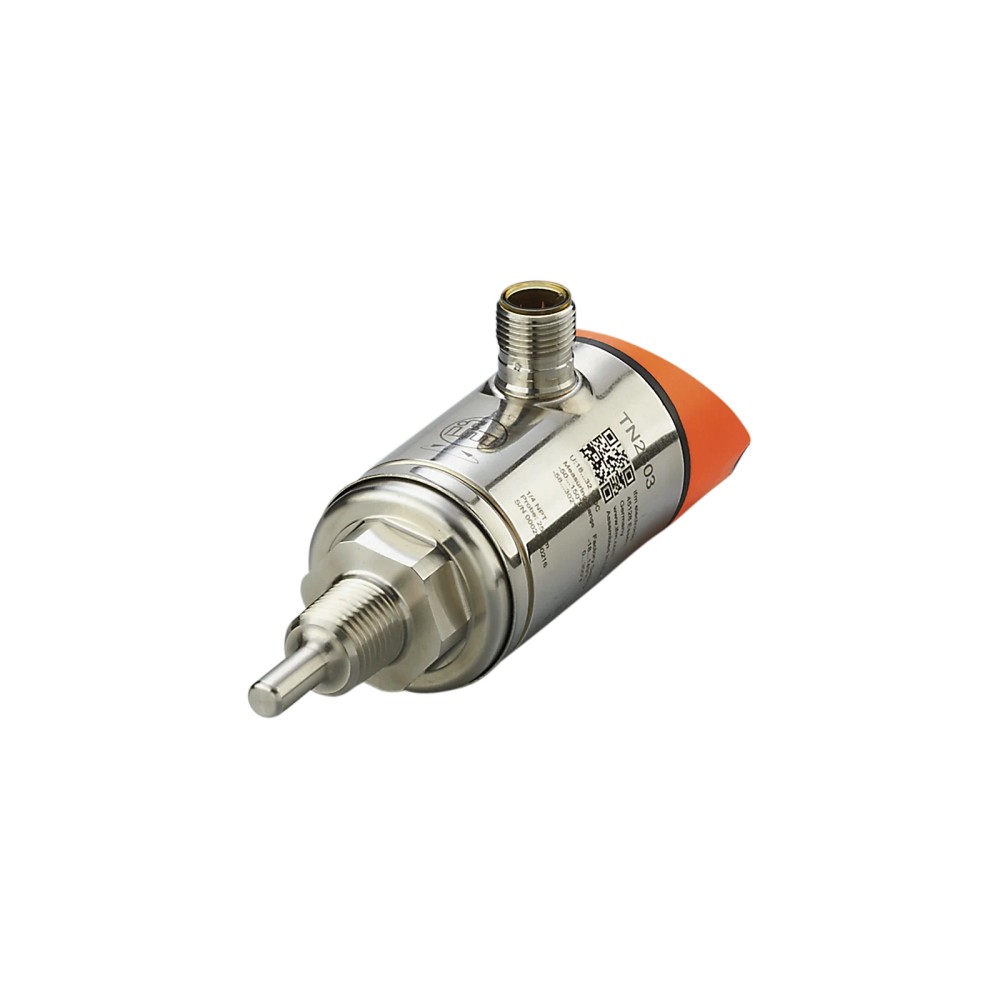

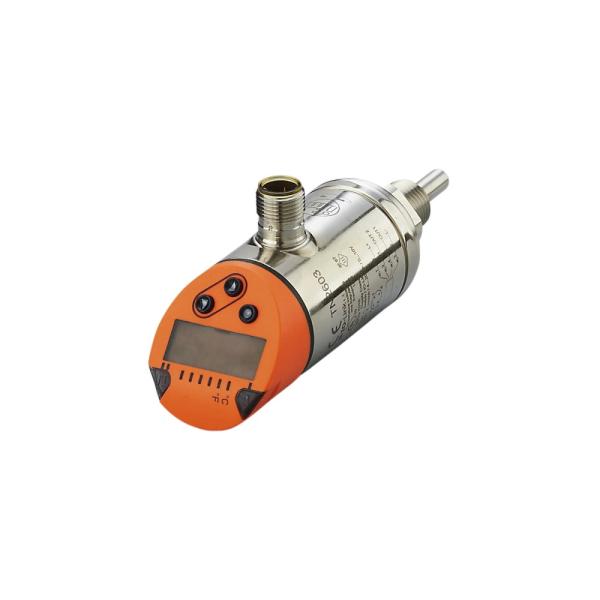

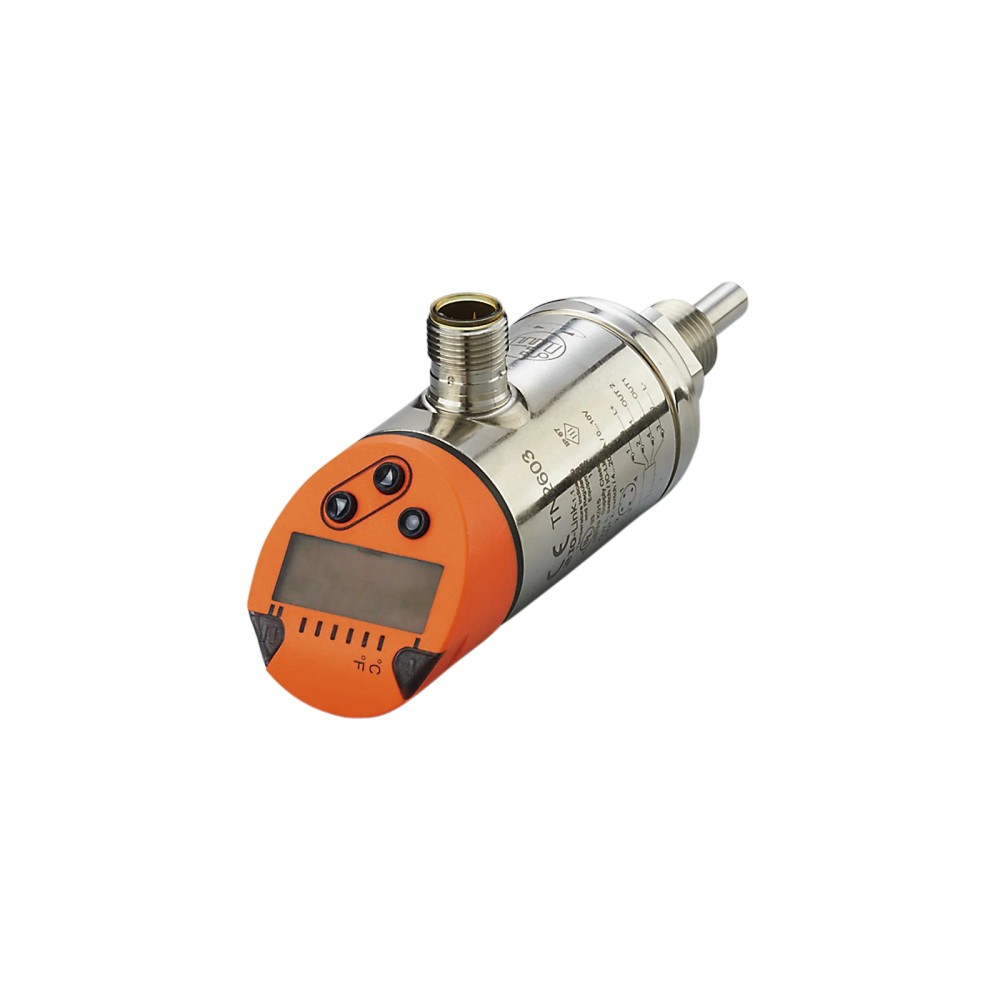

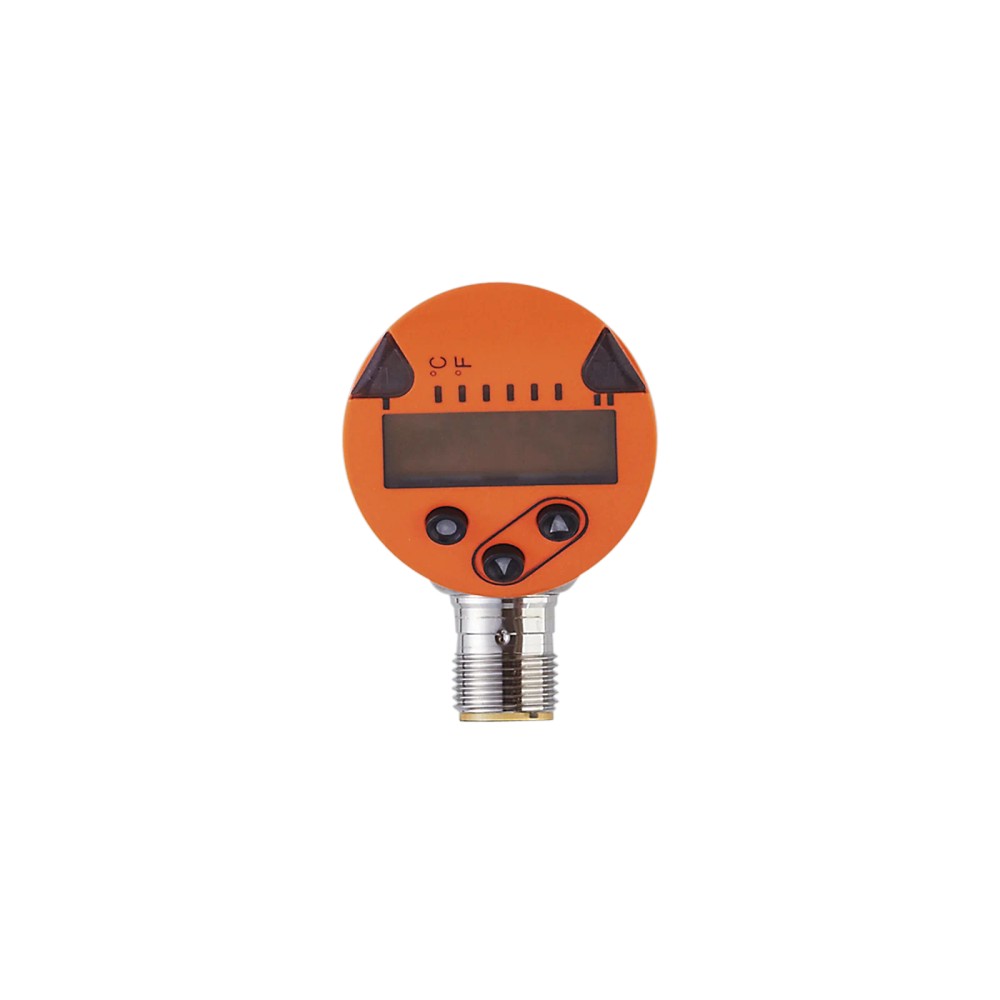

Sobre o TN2603 IFM - Sensor de Temperatura com Display e IO-Link
O TN2603 é um transmissor de temperatura robusto com display de 4 dígitos, ideal para monitoramento de processos em fluidos líquidos e gasosos. Equipado com conexão roscada 1/4" NPT, ele oferece versatilidade através de saídas configuráveis (PNP/NPN/Analógica) e suporte total ao protocolo IO-Link. O dispositivo garante alta precisão através do sensor Pt1000 integrado e resistência a pressões de até 400 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm |
| SKU | TN2603 |
| Elemento Sensor | Pt 1000 |
| Display | 4 Dígitos (LED) |
| Interface | IO-Link 1.1 |
| Conexão | 1/4" NPT |
| Material | Aço Inoxidável 316L |
| Proteção | IP 67 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Processos industriais com fluidos líquidos ou gasosos
- Aplicações que utilizam protocolo IO-Link para monitoramento de dados
- Sistemas que necessitam de leitura local com display de 4 dígitos
⚠ Considere outro se precisa de:
- Ambientes com pressão acima de 400 bar
- Fluidos incompatíveis com aço inox 316L
- Locais onde a vibração mecânica exceda os limites definidos nas normas industriais para conectores M12
APLICAÇÕES E USO
- Monitoramento de temperatura em circuitos hidráulicos industriais.
- Controle de temperatura de fluidos de arrefecimento em máquinas operatrizes.
- Processos de automação industrial onde é necessária integração via IO-Link.
- Sistemas de climatização e refrigeração que operam dentro da faixa de -50 a 150°C.
COMO ESCOLHER
Antes de comprar o TN2603 IFM - Sensor de Temperatura com Display e IO-Link, verifique estes pontos:
Quando escolher o TN2603
Indicado quando sua aplicação exige visualização local da temperatura, integração digital via IO-Link e robustez para ambientes de alta pressão (até 400 bar).
Quando buscar outra alternativa
Se a sua aplicação exige uma rosca de processo diferente de 1/4" NPT ou se a faixa de temperatura exceder o limite de 150°C, considere outros modelos da linha de sensores IFM.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Medição | ||
|---|---|---|
| Faixa de medição | -50...150 °C | Faixa de temperatura operacional suportada |
| Elemento sensor | Pt 1000 | Elemento conforme norma DIN EN 60751, classe A |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação permitida |
| Saída | PNP/NPN, IO-Link, Analógica | Configurações de sinal disponíveis |
| Dados Mecânicos | ||
|---|---|---|

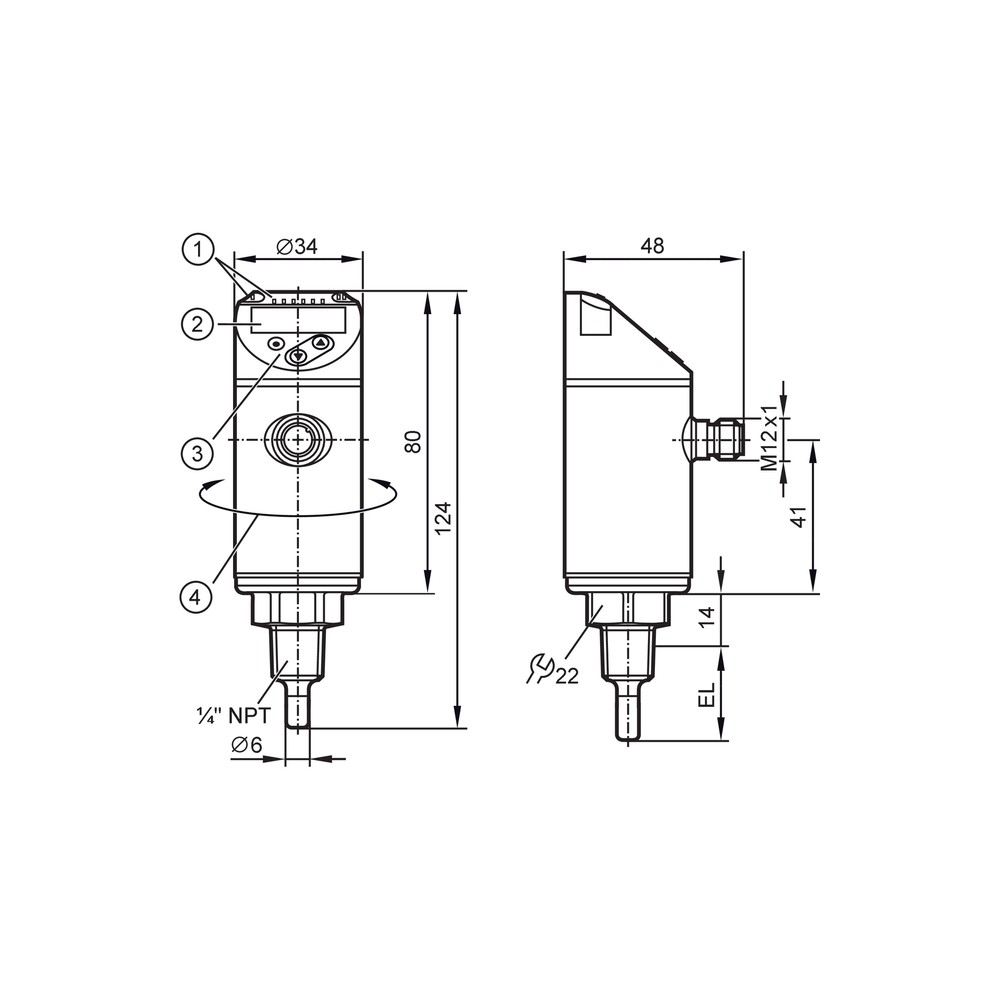

| Conexão de processo | 1/4" NPT rosca externa | Interface mecânica de montagem |
| Resistência à pressão | 400 bar | Limite de pressão suportada pelo sensor |
| Grau de proteção | IP 67 | Nível de vedação contra elementos externos |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1
Conexões
Elétrica
1 x M12; codificação: A
Processo
1/4" NPT rosca externa
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Processos industriais padrão | ✓ | O sensor atende perfeitamente aos requisitos de medição de fluidos. |
| Ambientes corrosivos agressivos | ✗ | Apesar do aço 316L, aplicações específicas podem exigir materiais ainda mais nobres dependendo do agente químico. |
INSTALAÇÃO
Como instalar o TN2603 IFM - Sensor de Temperatura com Display e IO-Link
- Verifique se o processo está despressurizado antes da instalação.
- Aplique fita vedante adequada à rosca 1/4" NPT se necessário.
- Rosqueie o sensor manualmente e aperte com chave compatível.
- Posicione o display rotacionando a carcaça até 345°.
- Conecte o cabo M12 codificação A ao sensor.
- Verifique a inicialização do display e configure parâmetros via IO-Link se aplicável.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento de fluido no ponto de instalação. | Falha na vedação ou aperto excessivo da rosca NPT. | Verificar torque de aperto e integridade da rosca de conexão. |
| Display apagado ou instável. | Tensão fora da faixa (18-32V DC). | Medir a tensão no conector M12 com multímetro. |
| Ausência de sinal no CLP ou sistema de controle. | Cabo M12 danificado ou conexão incorreta. | Testar continuidade do cabo e verificar pino de sinal. |
| Leituras erráticas de temperatura. | Interferência eletromagnética (EMI) por falta de blindagem. | Verificar se o cabo está longe de fontes de alta potência/inversores. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de temperatura TN2603?
O TN2603 é um sensor de temperatura eletrônico com display integrado, projetado para monitoramento contínuo em processos industriais, com saída configurável (analógica/digital) e comunicação IO-Link.
O que acompanha o sensor no momento da compra?
O sensor acompanha o corpo do dispositivo com rosca 1/4" NPT e conexão elétrica M12. Itens como cabos de conexão M12 não estão incluídos e devem ser adquiridos separadamente conforme o layout da instalação.
Para quais aplicações o TN2603 não é recomendado?
Este modelo não é indicado para aplicações que exijam imersão em fluidos corrosivos não compatíveis com aço inoxidável 316L (1.4404) ou pressões superiores a 400 bar.
O sensor pode ser instalado em redes de alta tensão?
O sensor não foi projetado para operar com tensões de alimentação superiores a 32V DC, o que causaria danos permanentes aos circuitos eletrônicos internos.
Como diagnosticar falhas na leitura do sensor?
Sintomas comuns incluem leituras de temperatura estáticas ou erro no display. Verifique primeiramente a integridade do cabo M12 e se a tensão de alimentação está na faixa de 18-32V DC.
O que significa quando o display apresenta anomalias?
Se o display estiver piscando ou exibindo códigos de erro, verifique se houve sobrecarga na saída ou curto-circuito, conforme o manual de diagnósticos do IO-Link.
Qual a vantagem deste sensor frente a transmissores analógicos convencionais?
O TN2603 com interface IO-Link oferece maior versatilidade e diagnósticos remotos em comparação a transmissores analógicos puramente passivos.
Este modelo pode substituir sensores de temperatura convencionais (termorresistências)?
Este modelo é uma unidade integrada (sensor + display + transmissor). Substituí-lo por um sensor Pt1000 simples exigiria a instalação adicional de um transmissor de campo ou entrada analógica dedicada no CLP.
Quais cuidados tomar durante a instalação mecânica?
A instalação deve ser feita utilizando chave adequada para a conexão roscada 1/4" NPT, garantindo vedação correta e alinhamento do display, que pode ser rotacionado em 345°.
Como é realizada a logística deste produto?
A IFM realiza a logística de despacho diretamente de seus centros de distribuição, garantindo o rastreio da peça desde a saída da fábrica até o destino.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação padronizada (ponto a ponto) para sensores e atuadores. (Ref.: 1.1)
Pt 1000
Termorresistência de platina com resistência nominal de 1000 ohms a 0°C. (Ref.: DIN EN 60751)
PNP/NPN
Configurações de saída de transistor para comutação de sinais elétricos. (Ref.: Função elétrica)
1/4" NPT
Padrão de rosca cônica americana para conexão mecânica de processo. (Ref.: Conexão de processo)
IP 67
Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Proteção de invólucro)
