Sensor de Temperatura IFM TN2511 com Display IO-Link

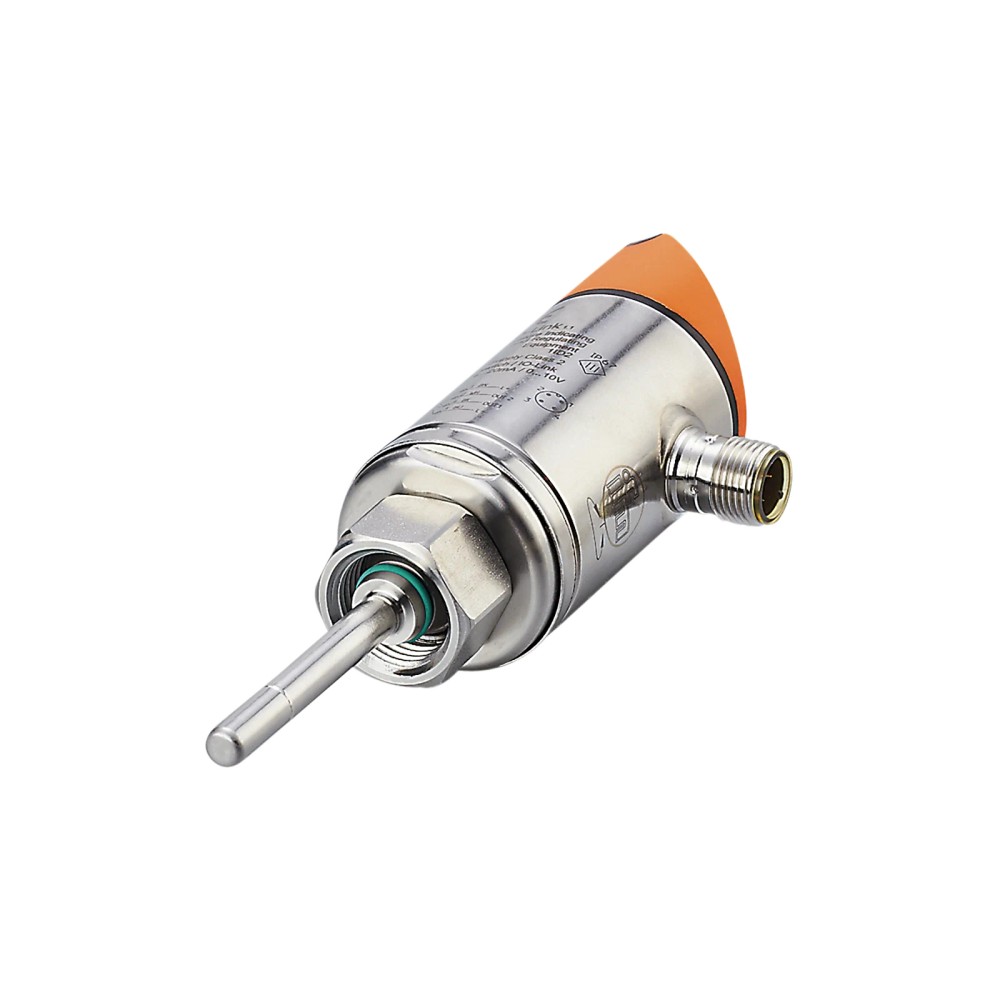

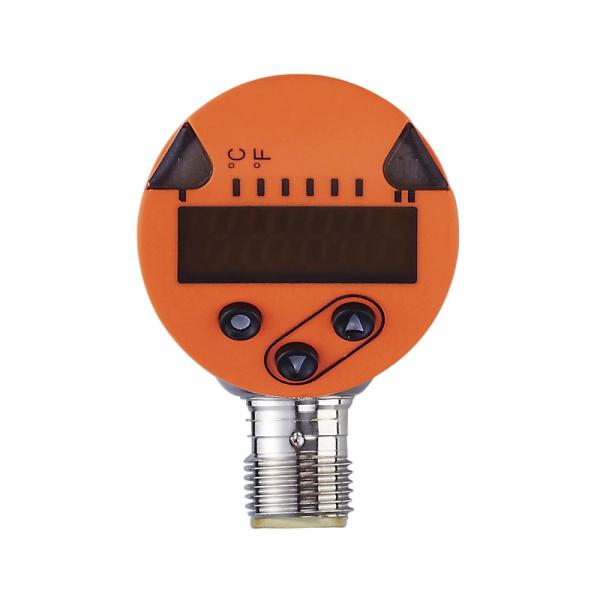

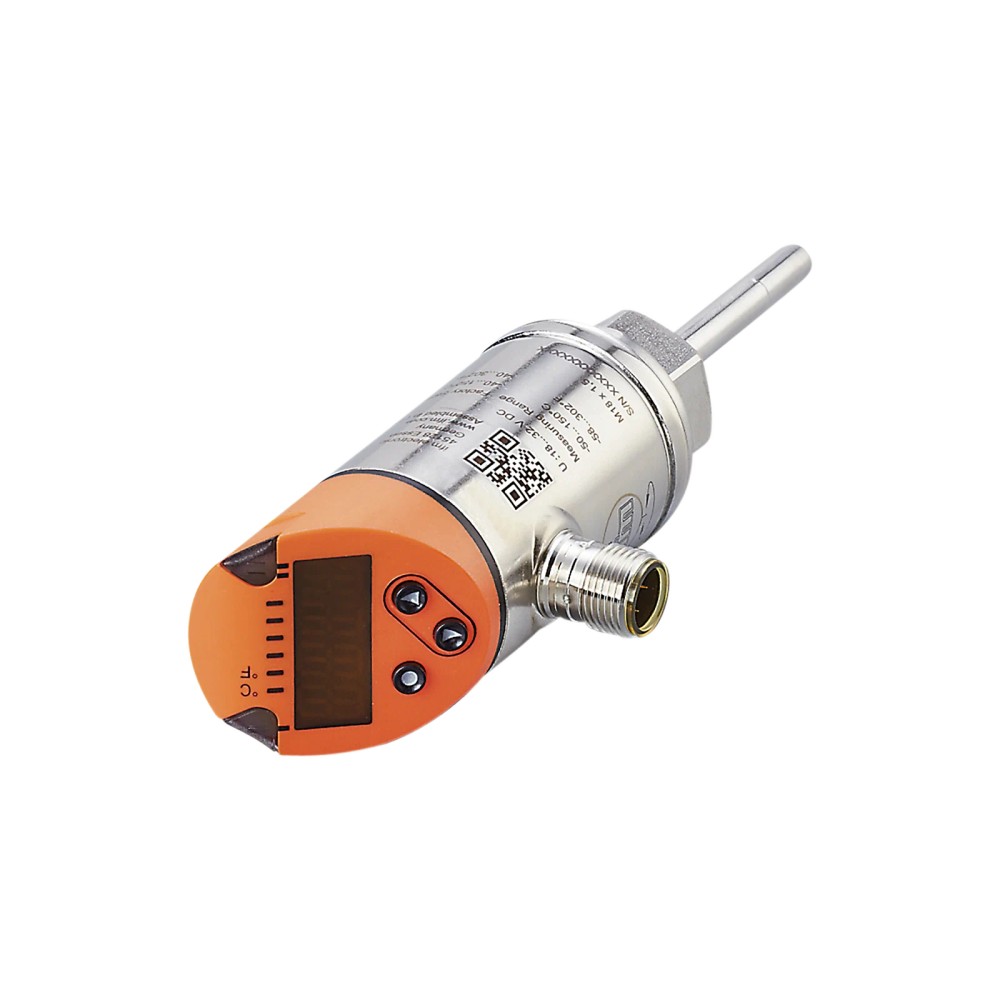

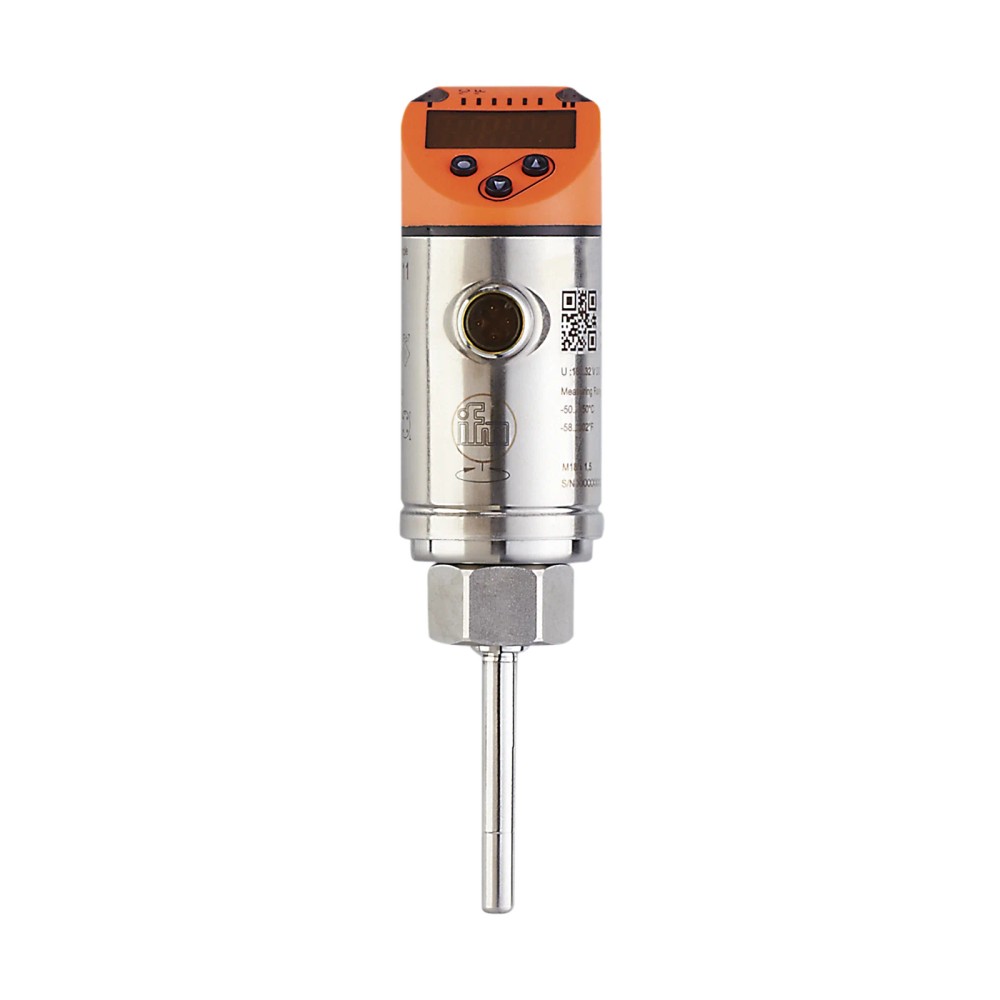

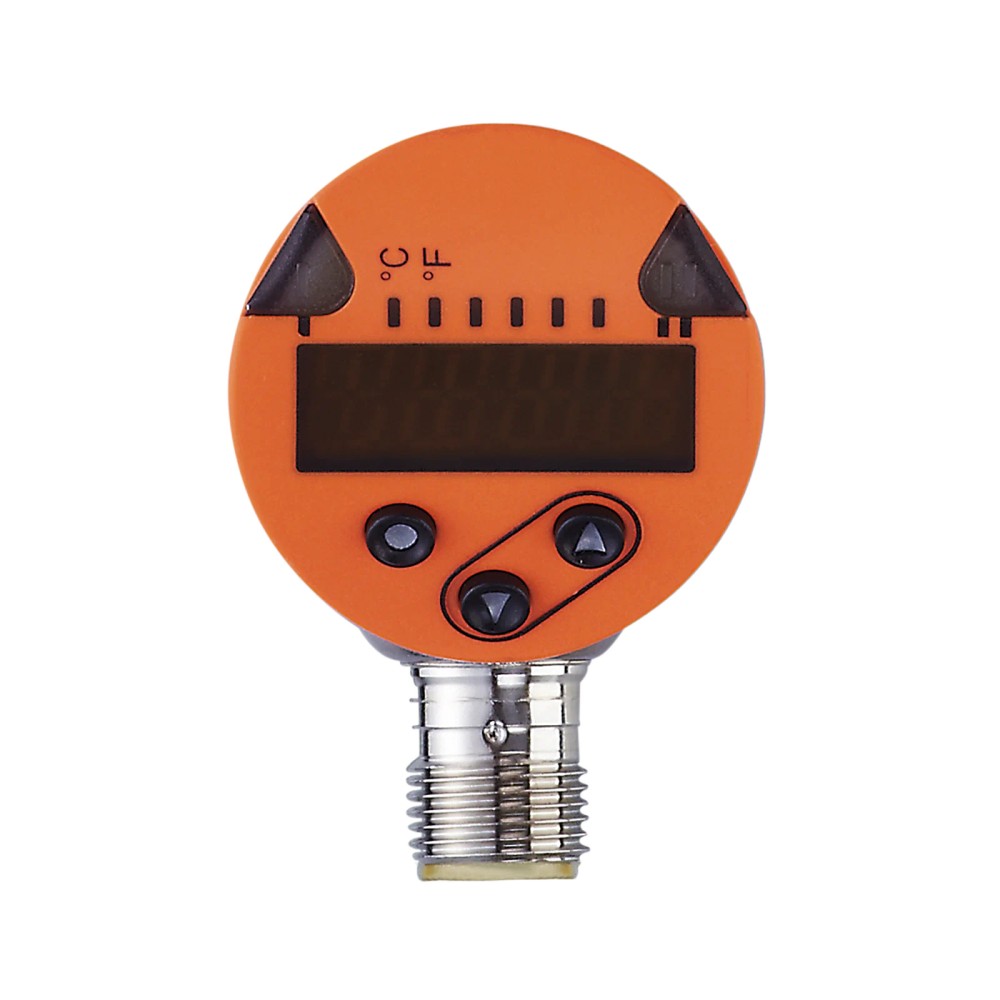

Pré-visualizar: TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial Display IO-Link -50 a 150°C

TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial Display IO-Link -50 a 150°C

Imagem meramente ilustrativa

R$ 4.442,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2511
EAN: 4021179294263
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial Display IO-Link -50 a 150°C"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Montagem de processo

M18 x 1,5, rosca interna

Conexão elétrica

M12, codificação A, 4 contatos

Comunicação

IO-Link 1.1

Saídas

1 digital e 1 analógica, configuráveis

Limite de pressão

Até 300 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TN2511 com display, IO-Link, -50 a 150 °C

O IFM TN2511 é um sensor de temperatura com display para monitoramento de fluidos líquidos e gasosos. Mede de -50 a 150 °C por meio de um elemento Pt 1000 classe A e oferece uma saída de comutação, uma saída analógica e comunicação IO-Link. Possui conexão de processo M18 x 1,5 com rosca interna, conexão elétrica M12 e resistência à pressão de 300 bar.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50 a 150 °C
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Saídas e comunicação	1 saída digital, 1 saída analógica e IO-Link
Sinais analógicos	4...20 mA ou 0...10 V
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos
Resistência à pressão	300 bar / 30 MPa
Grau de proteção	IP 67
Comprimento de instalação	45 mm
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L; vedação FKM 80 Shore A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos em processos compatíveis com a faixa de -50 a 150 °C.
Instalações com conexão de processo M18 x 1,5 rosca interna e pressão de processo de até 300 bar.
Sistemas que aceitem conexão elétrica M12 codificação A, alimentação de 18 a 32 V DC e os sinais configuráveis do sensor.
Aplicações que utilizem leitura local no display ou integração por IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa de -50 a 150 °C.
Não utilizar em condições de pressão superiores a 300 bar.
Não considerar compatível mecanicamente com conexões de processo diferentes de M18 x 1,5 rosca interna sem adaptador cuja adequação deve ser verificada pelo projetista.
Não ligar diretamente a uma interface elétrica que não corresponda à conexão M12 de 4 contatos ou aos requisitos elétricos especificados.

APLICAÇÕES E USO

Uso indicado na ficha para monitorar fluidos líquidos e gasosos; a seleção deve respeitar faixa de medição, pressão e materiais de contato especificados.
Em sistemas com controlador ou mestre IO-Link compatível, a interface permite a comunicação digital declarada pelo fabricante. A integração efetiva depende da configuração do sistema e do dispositivo receptor.
Em aplicações com indicação local, o display apresenta valores de medição e estado de chaveamento conforme as características declaradas; não exceder as condições ambientais e de processo especificadas.
A possibilidade de uso em um processo específico é inferida a partir das características do sensor e deve ser validada quanto à compatibilidade química do fluido, montagem e exigências de higiene, pois esses detalhes não estão especificados na ficha.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TN2511 com display, IO-Link, -50 a 150 °C, verifique estes pontos:

Escolha o TN2511 quando

A aplicação exigir medição entre -50 e 150 °C, indicação no próprio sensor, saídas digitais/analógicas configuráveis ou comunicação IO-Link, e a instalação puder atender à rosca interna M18 x 1,5 e ao limite de pressão de 300 bar.

Avalie outra configuração quando

O processo exigir faixa de temperatura fora de -50 a 150 °C, pressão acima de 300 bar ou uma conexão de processo diferente. Para esses casos, compare os limites e a geometria do sensor alternativo com os requisitos reais da instalação.

Confirme a interface do sistema

Antes da compra, verifique se o controlador ou mestre IO-Link aceita IO-Link 1.1 e se a entrada analógica/digital corresponde ao sinal que será configurado. O sensor oferece corrente de 4...20 mA e tensão de 0...10 V como opções de saída analógica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com display / transmissor de temperatura	Identificação funcional do TN2511.
Marca	IFM	Fabricante indicado no anúncio.
Modelo e SKU	TN2511	Código de identificação do produto.
GTIN	4021179294263	Código global de identificação informado no anúncio.
Fluidos declarados	Fluidos líquidos e gasosos	Substâncias de aplicação registradas na ficha.

Medição
Elemento de medição	1 x Pt 1000	Elemento sensor indicado para a medição de temperatura.
Norma e classe do elemento	DIN EN 60751, classe A	Referência declarada para o Pt 1000.
Faixa de medição	-50...150 °C / -58...302 °F	Limites de medição especificados.
Ajuste de fábrica	-40...150 °C / -40...302 °F	Faixa de ajuste de fábrica informada no anúncio.
Profundidade mínima de imersão	12 mm	Profundidade mínima declarada para imersão.
Resolução do display	0,1 K	Resolução indicada para os valores exibidos.
Tempo de resposta T05 / T09	1 / 3 s	Valores declarados de acordo com DIN EN 60751.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo declarado.
Classe de proteção elétrica	III	Classificação especificada para o dispositivo.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção contra curto-circuito informado.

Entradas e saídas
Função elétrica	PNP/NPN	Função elétrica indicada para a saída de comutação.
Quantidade de saídas digitais	1	Número de saídas digitais declarado.
Quantidade de saídas analógicas	1	Número de saídas analógicas declarado.
Saídas totais	2	Total informado de saídas.
Saída de comutação	Abertura / fechamento, parametrizável	Função de saída configurável declarada.
Corrente de saída analógica	4...20 mA	Sinal de corrente analógica informado.
Tensão de saída analógica	0...10 V	Sinal de tensão analógica informado.
Carga máxima	500 Ω	Carga máxima informada na ficha.
Resistência mínima de carga	2000 Ω	Valor mínimo declarado para a resistência de carga; observar a saída/configuração aplicável no datasheet.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima declarada para a saída de comutação DC.
Corrente contínua máxima da saída de comutação DC	250 mA	Limite contínuo informado para a saída de comutação.
Proteção contra curto-circuito da saída	Sim, por impulso	Forma de proteção indicada para a saída.

Precisão e desvios
Precisão da exibição	± 0,3 + (± 0,1 % MS) K	Especificação de precisão da indicação declarada.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Precisão declarada para o ponto de ajuste.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão declarada para a saída analógica.

Tempos e resposta
Retardo de prontidão	1 s	Tempo informado até a prontidão.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo declarado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e classe de transferência declaradas.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para a comunicação.
DeviceID	582	Identificador declarado do dispositivo.
Watchdog integrado	Sim	Função indicada na ficha.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação declarada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67	Grau de proteção declarado; as condições de instalação e conexão devem ser observadas.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão especificado.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Referência e condição de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Referência e faixa de frequência de ensaio informadas.
Certificado UL	Número de aprovação K013	Número de aprovação registrado na ficha.
MTTF	470 anos	Valor MTTF indicado no conjunto de dados; não representa prazo de garantia.

Conexões e dados mecânicos
Conexão de processo	M18 x 1,5, rosca interna	Tipo de conexão mecânica ao processo.
Comprimento de instalação	45 mm	Comprimento de instalação especificado.
Diâmetro da sonda	6 mm	Diâmetro declarado da sonda.
Dimensões do invólucro	Ø 34 / L = 140 mm	Dimensões informadas para o produto.
Tipo de invólucro	Cilíndrico	Formato declarado.
Peso	207 g	Peso indicado no conjunto de dados.
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L; anel de vedação FKM 80 Shore A	Materiais de contato declarados.
Materiais de construção	1.4404 (aço inoxidável / 316L), PBT+PC-GF30, PBT-GF20, PC	Materiais informados para a construção do produto.

Conexão elétrica e display
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Conector elétrico especificado.
Display	2 LEDs verdes para unidade; LED amarelo para status de chaveamento; indicação alfanumérica vermelho/verde de 4 dígitos	Elementos de indicação descritos na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Característica dos contatos	Contatos banhados a ouro	Característica especial informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transmissão COM2 a 38,4 kBaud; DeviceID 582.

• Saída analógica configurável: 4...20 mA ou 0...10 V.

• Saída de comutação digital configurável, função PNP/NPN.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC; consumo inferior a 50 mA. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Rosca interna M18 x 1,5. Comprimento de instalação de 45 mm; diâmetro da sonda de 6 mm. Resistência à pressão de até 300 bar / 30 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link compatível com IO-Link 1.1 e COM2	✓	A interface declarada do sensor é IO-Link 1.1, com transferência COM2 a 38,4 kBaud.
Entrada de controle compatível com a saída analógica configurada em 4...20 mA ou 0...10 V	✓	As duas formas de sinal analógico constam na ficha; confirme a configuração escolhida e a compatibilidade da entrada receptora.
Instalação com conexão de processo M18 x 1,5 rosca interna	✓	A conexão de processo declarada é M18 x 1,5, rosca interna.
Processo com pressão superior a 300 bar	✗	A resistência à pressão especificada é 300 bar / 30 MPa.
Processo que requer temperatura fora de -50 a 150 °C	✗	A faixa de medição especificada é -50...150 °C.
Instalação que exige conector elétrico diferente de M12 codificação A, 4 contatos	✗	O sensor possui conexão elétrica M12 codificação A com 4 contatos; uma conexão diferente não corresponde diretamente à especificação.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TN2511 com display, IO-Link, -50 a 150 °C

Confirme que a faixa de temperatura, a pressão de processo e os materiais de contato atendem aos requisitos da aplicação.
Verifique se a conexão mecânica do ponto de instalação corresponde à rosca interna M18 x 1,5; não force roscas incompatíveis.
Considere o comprimento de instalação de 45 mm, a sonda de 6 mm e a profundidade mínima de imersão de 12 mm ao posicionar o sensor.
Instale e vede a conexão de processo conforme o projeto da máquina e as instruções do fabricante; a ficha não informa torque de aperto.
Conecte o M12 codificação A de 4 contatos à alimentação de 18...32 V DC e ao circuito de sinal adequado, consultando o datasheet para a atribuição dos pinos.
Configure a saída necessária — digital, 4...20 mA, 0...10 V ou IO-Link — e confirme a leitura e o estado de comutação no sistema antes de colocar o processo em operação.

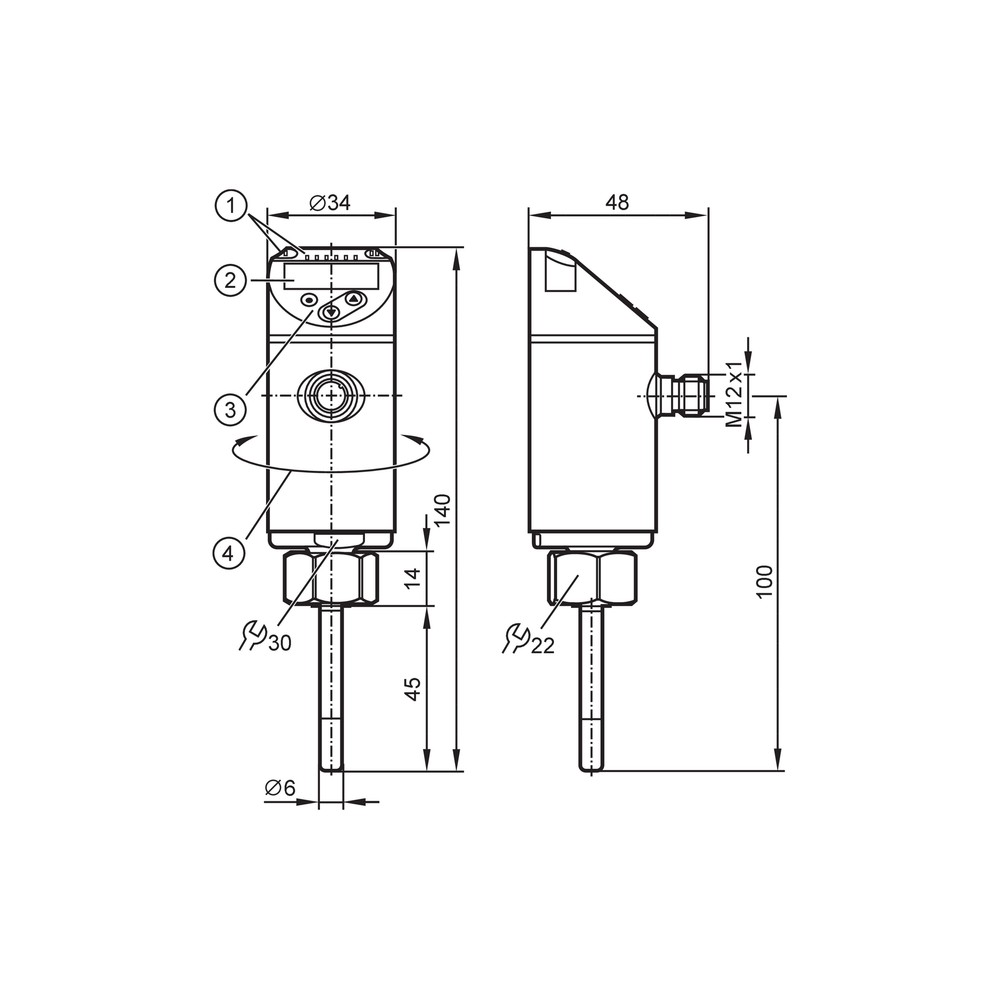

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta valor ou o sensor não inicia.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou ligação invertida.	Meça a alimentação nos terminais conforme o pinout do datasheet e confirme que está entre 18 e 32 V DC; inspecione a conexão e a polaridade.
O controlador não recebe dados IO-Link.	Mestre, porta ou configuração de comunicação incompatível, ou conexão elétrica incorreta.	Confirme suporte a IO-Link 1.1 e COM2 (38,4 kBaud), DeviceID 582 e ligação conforme o esquema do fabricante.
A leitura de temperatura não corresponde à medição esperada.	Posicionamento ou imersão insuficiente, faixa de processo fora dos limites ou configuração inadequada da saída/leitura.	Verifique temperatura real contra a faixa de -50 a 150 °C, profundidade mínima de imersão de 12 mm e configuração do sinal utilizado.
A saída de comutação não aciona a carga.	Tipo PNP/NPN, função de saída ou ponto de ajuste incompatível com o circuito conectado; a carga pode exceder os limites declarados.	Confira a parametrização de abertura/fechamento e PNP/NPN, a queda máxima de 2,5 V e a corrente contínua máxima de 250 mA; teste a saída conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TN2511 em português (Datasheet) Desenho em escala do TN2511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2511 e para que serve?

É um sensor de temperatura com display destinado ao monitoramento de fluidos líquidos e gasosos. Usa elemento Pt 1000 classe A e disponibiliza saída de comutação, saída analógica e IO-Link.

O TN2511 é compatível com IO-Link e quais saídas oferece?

Sim, a ficha declara IO-Link 1.1 com COM2 a 38,4 kBaud. Também possui uma saída digital e uma saída analógica configurável para 4...20 mA ou 0...10 V.

O que acompanha o sensor?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar este sensor para medir temperaturas acima de 150 °C?

Não, a faixa de medição declarada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa especificada cubra a condição do processo.

Ele serve para uma instalação com pressão acima de 300 bar?

Não, a resistência à pressão especificada é de até 300 bar / 30 MPa. A aplicação não deve exceder esse limite.

O display acende, mas o controlador não recebe o sinal; o que verifico?

Verifique primeiro o modo de saída configurado e a compatibilidade da entrada do controlador com o sinal escolhido. Para IO-Link, confirme o mestre, a revisão 1.1, COM2 e a ligação indicada no datasheet.

A temperatura indicada parece incorreta; devo trocar o sensor?

Antes da troca, confira a profundidade mínima de imersão de 12 mm, a faixa de processo e a configuração da unidade e da saída. Compare também a montagem com as condições reais de medição.

Como escolher entre a saída analógica e IO-Link?

Escolha 4...20 mA ou 0...10 V quando a entrada do sistema aceitar esse sinal; escolha IO-Link quando houver mestre compatível com IO-Link 1.1. A seleção depende da interface disponível no controlador.

O que preciso conferir antes de instalar o TN2511?

Confirme a rosca de processo M18 x 1,5, o comprimento de instalação de 45 mm e a alimentação de 18...32 V DC. Use o datasheet para identificar os pinos do conector M12 antes de energizar.

Posso conectar o sensor diretamente a qualquer conector M12?

Não necessariamente: a ficha especifica M12 codificação A com 4 contatos. Além da compatibilidade mecânica, confirme o pinout e a compatibilidade elétrica com o circuito.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C.

IO-Link

Interface de comunicação digital ponto a ponto para troca de dados entre o sensor e um mestre compatível.

PNP/NPN

Configurações de saída de comutação que determinam como o sensor comuta o sinal em relação à alimentação e ao circuito de carga.

IP 67

Grau de proteção declarado para o invólucro conforme classificação IP; a instalação precisa manter as condições de vedação previstas pelo fabricante.

M18 x 1,5

Especificação dimensional da rosca de processo, com diâmetro nominal de 18 mm e passo de 1,5 mm.
