Sensor de Temperatura IFM TN2511 - IO-Link -50 a 150°C

Pré-visualizar: TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial -50 a 150°C IO-Link

TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial -50 a 150°C IO-Link

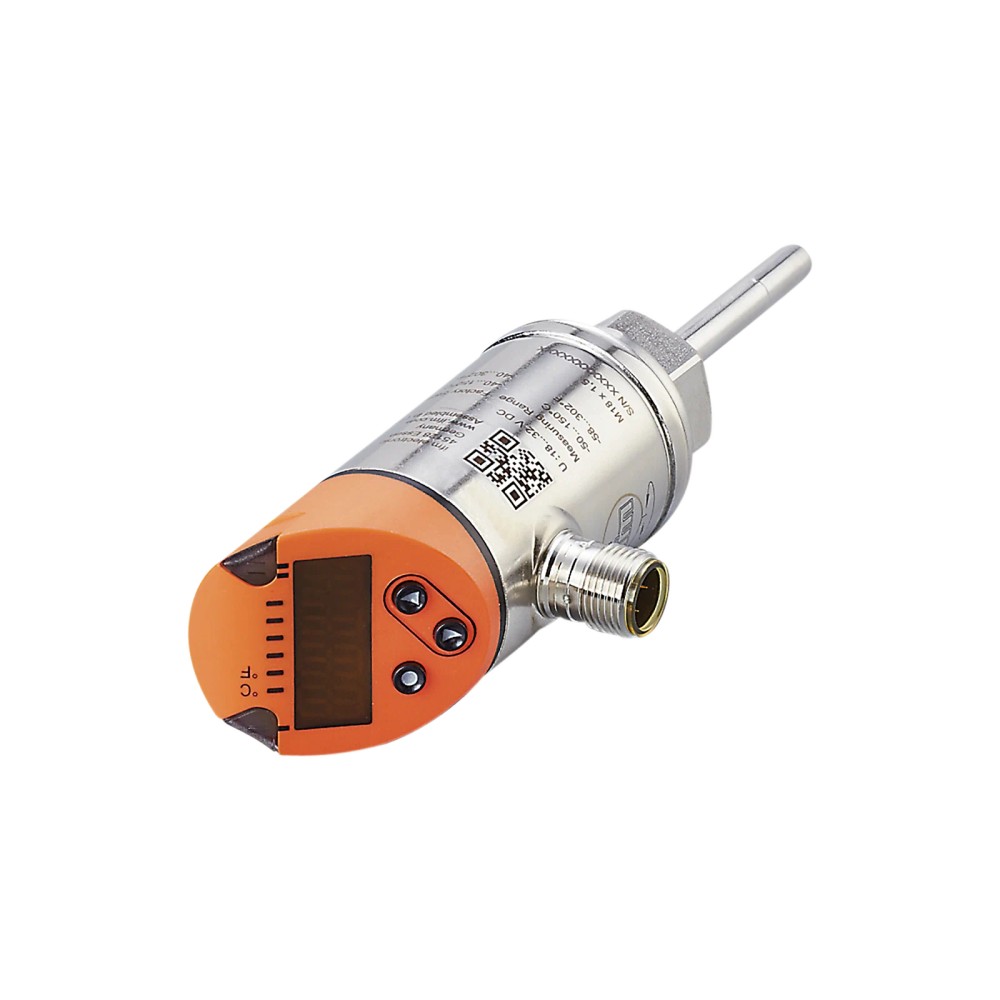

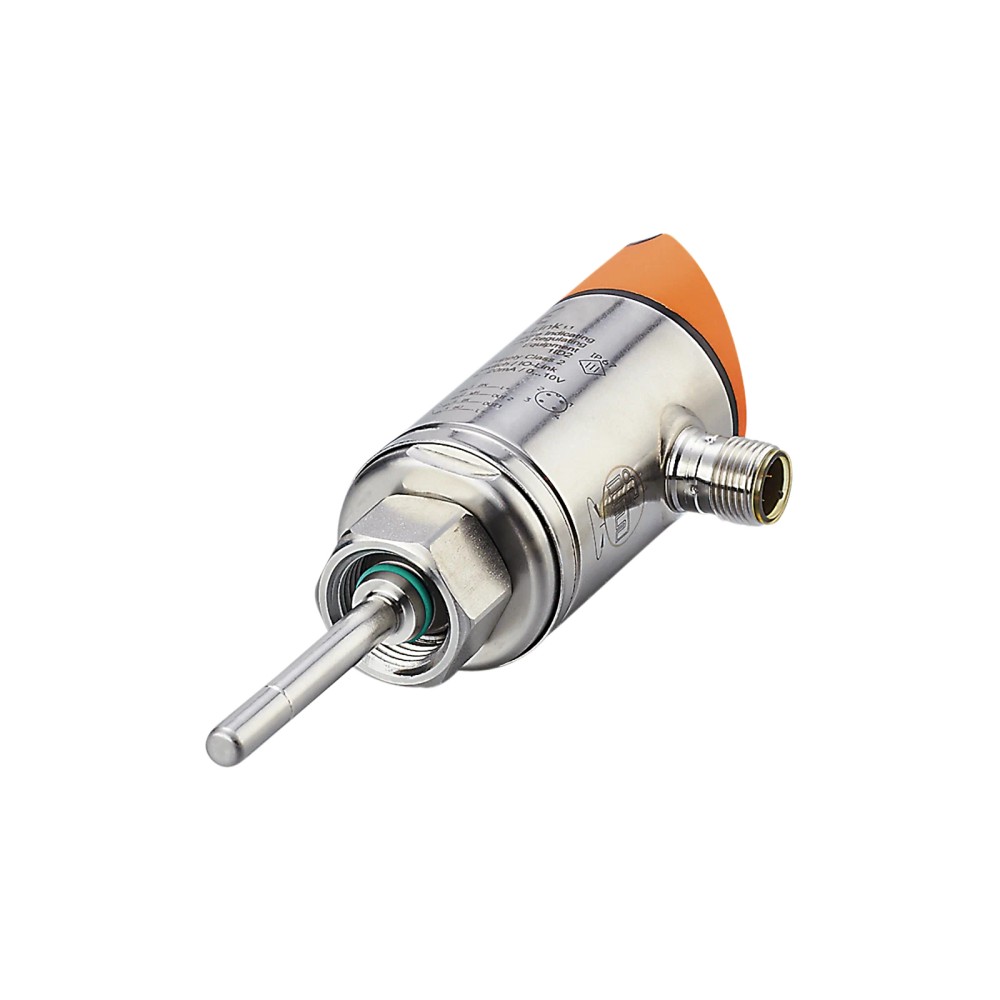

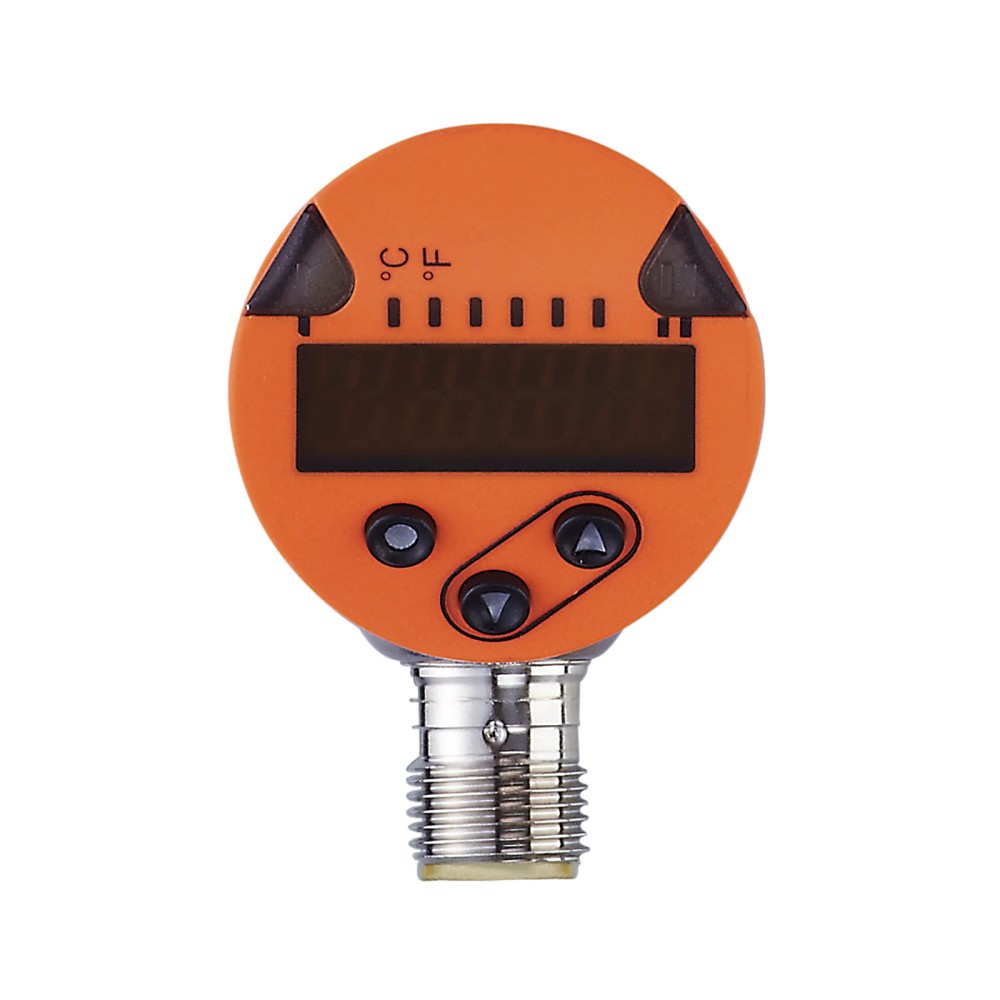

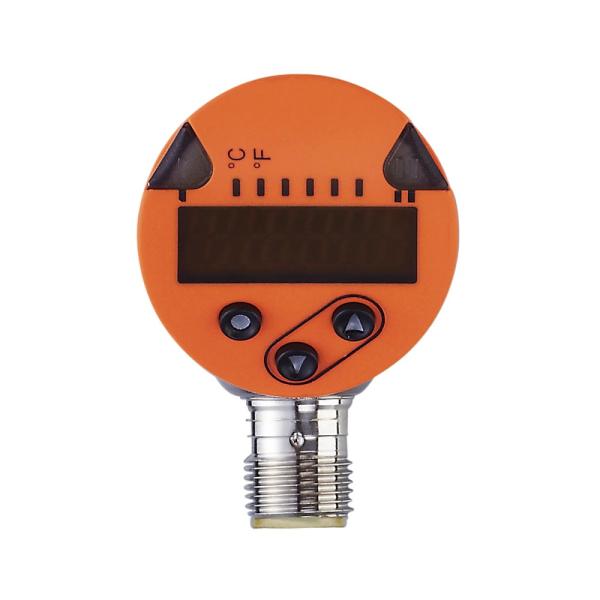

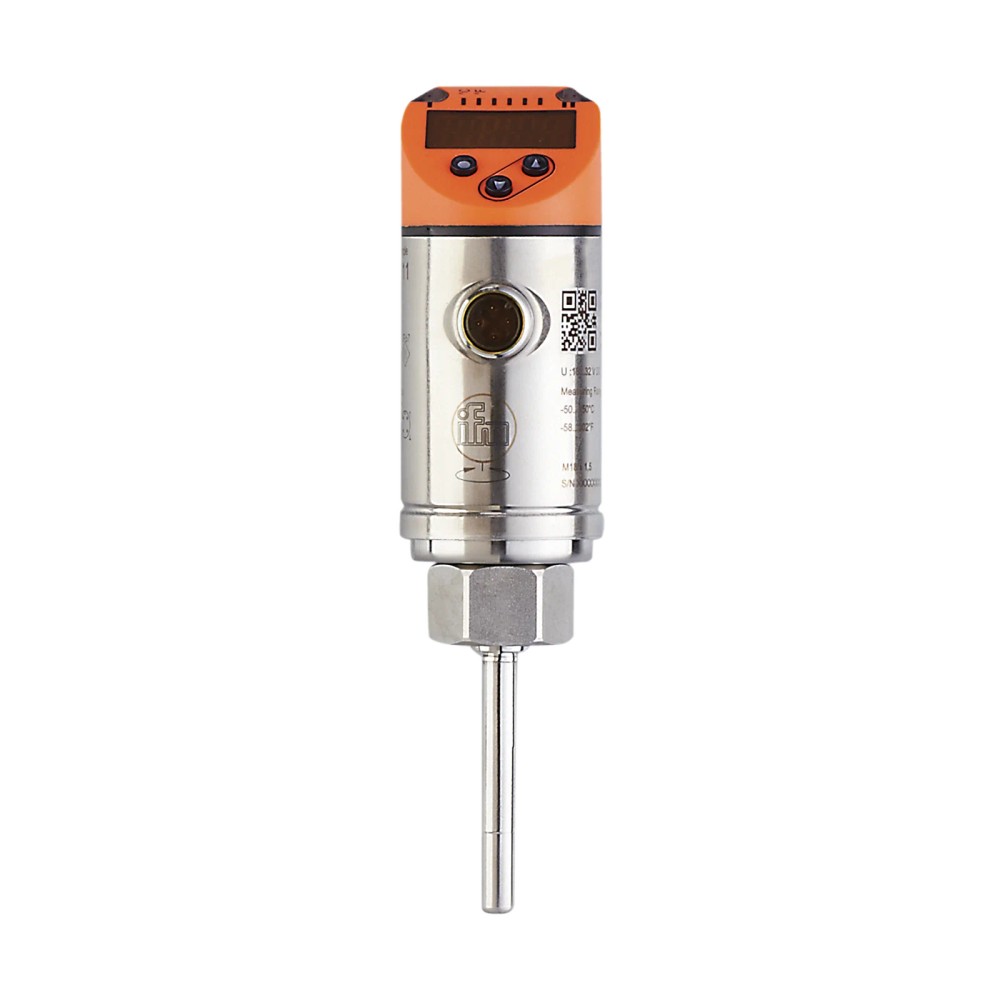

Imagem meramente ilustrativa

R$ 4.442,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2511
EAN: 4021179294263
NCM do produto: 90261029

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial -50 a 150°C IO-Link"

Destaques do Produto

Faixa de temperatura

-50 a 150 °C

Comunicação

IO-Link 1.1

Saída analógica

4...20 mA ou 0...10 V

Conexão de processo

M18 x 1,5, rosca interna

Conexão elétrica

M12, codificação A, 4 pinos

Pressão máxima informada

300 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TN2511 com display, IO-Link, -50 a 150 °C

O IFM TN2511 é um sensor de temperatura com elemento Pt 1000 para monitorar fluidos líquidos e gasosos. Mede de -50 a 150 °C e fornece comunicação IO-Link, uma saída de comutação e uma saída analógica configurável. Possui conexão de processo M18 x 1,5 com rosca interna, conexão elétrica M12 de 4 pinos e resistência à pressão de até 300 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	TN2511
Faixa de medição	-50 a 150 °C
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Comunicação	IO-Link 1.1
Saídas	1 saída de comutação e 1 saída analógica
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Resistência à pressão	300 bar / 30 MPa
Proteção	IP 67
Comprimento de instalação	45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50 a 150 °C, com conexão de processo M18 x 1,5 compatível.
Instalações que aceitem sensor com comprimento de instalação de 45 mm e profundidade mínima de imersão de 12 mm.
Sistemas que possam fornecer 18...32 V DC e utilizar IO-Link ou as saídas analógica e de comutação configuráveis.
Processos cuja pressão não exceda 300 bar e cuja temperatura ambiente de operação esteja entre -25 e 80 °C.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa de -50 a 150 °C.
Não utilizar em processo com pressão superior a 300 bar ou temperatura ambiente fora de -25 a 80 °C.
A instalação mecânica não é direta em conexões diferentes de M18 x 1,5 com rosca interna sem adaptação compatível; confirme a interface do processo antes da montagem.
Não presumir compatibilidade elétrica com uma entrada ou controlador específico sem confirmar o tipo de sinal, a alimentação e a configuração necessários.

APLICAÇÕES E USO

Uso indicado na ficha: monitoramento de temperatura de fluidos líquidos ou gasosos. A escolha exige que a faixa do processo fique entre -50 e 150 °C e que pressão e temperatura ambiente estejam dentro dos limites declarados.
Possibilidade de integração: aquisição do valor medido por IO-Link 1.1, desde que o mestre reconheça DeviceID 582 e suporte COM2 a 38,4 kBaud; validar configuração e perfil no controlador.
Possibilidade de uso em controle com sinal analógico ou comutação: confirmar se a entrada do sistema aceita o modo selecionado (4...20 mA, 0...10 V ou PNP/NPN) e os limites elétricos correspondentes.
A montagem requer compatibilidade com rosca M18 x 1,5, comprimento de instalação de 45 mm e imersão mínima de 12 mm. A ficha não especifica uma aplicação de processo particular nem compatibilidade com substâncias além da indicação de fluidos líquidos e gasosos.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TN2511 com display, IO-Link, -50 a 150 °C, verifique estes pontos:

Escolha o TN2511 quando

O processo exigir medição de -50 a 150 °C, conexão de processo M18 x 1,5 com rosca interna, comprimento de instalação de 45 mm e comunicação IO-Link, saída analógica ou saída de comutação.

Procure outra especificação quando

A temperatura do processo ultrapassar a faixa de medição, a pressão exceder 300 bar, a temperatura ambiente ficar fora de -25 a 80 °C ou a geometria/conexão do processo não atender à montagem disponível. Para substituir outro sensor, valide também sinais, alimentação, profundidade de imersão e configuração no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com display; transmissor de temperatura	Identificação do equipamento conforme ficha.
Modelo / SKU / part number	TN2511	Código de identificação do produto.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e na ficha.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias informadas para aplicação.
Ajuste de fábrica	-40...150 °C / -40...302 °F	Ajuste de fábrica; não confundir com a faixa de medição.

Faixa de medição e elemento sensor
Alcance de medição	-50...150 °C / -58...302 °F	Faixa declarada para medição.
Elemento de medição	1 x Pt 1000	Elemento sensor instalado.
Norma e classe do Pt 1000	DIN EN 60751, classe A	Referência e classe declaradas para o elemento de medição.
Profundidade mínima de imersão	12 mm	Mínimo informado para imersão da sonda.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação permitida.
Consumo de corrente	< 50 mA	Consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra curto-circuitos	Sim; versão por impulso	Proteção indicada para as saídas.
MTTF	470 anos	Valor informado na ficha do produto; não representa garantia de vida útil.

Saídas e sinais
Quantidade de saídas digitais	1	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Saídas totais	2	Total declarado de saídas.
Função elétrica da saída de comutação	PNP/NPN	Função selecionável/configurável conforme ficha.
Sinal de saída	Sinal de comutação; sinal analógico; IO-Link	Sinais configuráveis indicados pelo fabricante.
Função de saída	Abertura / fechamento, parametrizável	Comportamento configurável da saída de comutação.
Corrente da saída analógica	4...20 mA	Modo de corrente declarado.
Tensão da saída analógica	0...10 V	Modo de tensão declarado.
Carga máxima	500 Ω	Carga máxima informada.
Resistência de carga mínima	2000 Ω	Valor informado na ficha; confirmar a condição associada ao modo de saída no datasheet.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente contínua informado.

Precisão e resolução
Resolução do display	0,1 K	Incremento de indicação declarado.
Precisão da exibição	± 0,3 + (± 0,1 % MS) K	Especificação de precisão indicada para a exibição; MS conforme definição do fabricante.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Precisão declarada para o ponto de ajuste.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão declarada para a saída analógica.
Resolução da saída de comutação	0,1 K	Resolução declarada para a saída de comutação.

Tempos de resposta
Retardo de prontidão	1 s	Tempo informado até prontidão.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores indicados conforme DIN EN 60751.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo declarado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link 1.1	Versão declarada da interface.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência declarados.
DeviceID	582	Identificador do dispositivo para comunicação.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
Watchdog integrado	Sim	Recurso de comunicação indicado.

Display e operação
Display	Digital	Tipo de display indicado no anúncio.
Elementos de indicação	2 x LED verde; LED amarelo de status de chaveamento; indicação alfanumérica vermelho/verde de 4 dígitos	Elementos e cores conforme ficha.
Interface de operação	Conector circular e botões de controle	Interface indicada no anúncio.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Faixa de operação ambiental informada.
Temperatura de armazenamento	-40...100 °C	Limite informado para armazenamento.
Grau de proteção	IP 67	Grau de proteção declarado; verificar condições de montagem e conexão para preservá-lo.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Ensaio/referência de choque indicado.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio/referência de vibração indicado.
Certificado UL	Número de aprovação K013	Identificação de aprovação informada na ficha.

Conexões e dados mecânicos
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo.
Comprimento de instalação EL	45 mm	Comprimento de instalação declarado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico e contatos informados.
Material em contato com o fluido	Aço inoxidável 1.4404 (316L); anel de vedação FKM 80 Shore A	Materiais especificados para contato com o fluido.
Materiais de construção	1.4404 (aço inoxidável / 316L), PBT+PC-GF30, PBT-GF20, PC	Materiais declarados para o conjunto.
Dimensões	Ø 34 mm / L = 140 mm	Dimensões externas informadas.
Formato do invólucro	Cilíndrico	Formato declarado.
Peso	207 g	Massa indicada no cadastro.
Resistência à pressão do anúncio	300 bar	Atributo de resistência à pressão informado nos dados principais.

Proteções e conformidade
Contatos	Banhados a ouro	Característica especial informada.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 a 38,4 kBaud; DeviceID 582; perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica configurável: 4...20 mA ou 0...10 V.

• Saída de comutação configurável, função elétrica PNP/NPN; abertura/fechamento parametrizável.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC; consumo inferior a 50 mA. A compatibilidade com cabo, mestre IO-Link, entrada analógica ou entrada digital depende do pinout e da configuração definidos pelo fabricante e pelo equipamento conectado.

Processo Conexão de processo M18 x 1,5 com rosca interna. Comprimento de instalação EL 45 mm; diâmetro da sonda 6 mm. Verifique a rosca correspondente e o espaço de imersão antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link 1.1 que aceite COM2 a 38,4 kBaud e DeviceID 582	✓	A ficha informa IO-Link 1.1, COM2 e DeviceID 582; confirme a configuração do mestre.
Entrada analógica configurada para receber 4...20 mA ou 0...10 V, conforme saída selecionada	✓	O sensor oferece saída analógica de corrente ou tensão; selecione e valide o modo de saída e a entrada do controlador.
Entrada digital compatível com saída PNP ou NPN selecionada e parametrizada	✓	A função elétrica é PNP/NPN e a saída de comutação é configurável; a interface do controlador deve corresponder ao modo selecionado.
Processo com rosca de conexão M18 x 1,5 interna correspondente, espaço para EL 45 mm e imersão mínima de 12 mm	✓	Essas dimensões e conexão constam na ficha; confirme a geometria real do conjunto.
Processo acima de 300 bar ou temperatura ambiente fora de -25...80 °C	✗	Essas condições excedem os limites informados para pressão ou temperatura ambiente.
Processo com temperatura fora de -50...150 °C	✗	A condição ultrapassa a faixa de medição declarada.
Conexão de processo diferente de M18 x 1,5 sem adaptação verificada	✗	A rosca do sensor não corresponde diretamente à conexão descrita; a compatibilidade mecânica requer verificação.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TN2511 com display, IO-Link, -50 a 150 °C

Confirme no datasheet a faixa de temperatura, pressão e temperatura ambiente do processo em relação aos limites do sensor.
Verifique se o ponto de montagem aceita a conexão M18 x 1,5 com rosca interna e se há espaço para o comprimento de instalação de 45 mm.
Garanta a profundidade mínima de imersão de 12 mm e confira se a sonda de 6 mm pode ser instalada sem interferências.
Conecte o processo de modo compatível com a rosca e os materiais em contato com o fluido; a ficha informa aço inoxidável 1.4404 (316L) e vedação FKM 80 Shore A.
Use uma conexão elétrica M12 codificação A, 4 contatos, e forneça alimentação dentro de 18...32 V DC; consulte o datasheet para pinagem e ligação.
Configure IO-Link, saída analógica ou saída de comutação conforme a entrada do sistema; verifique o modo de saída e os parâmetros antes de colocar o equipamento em serviço.

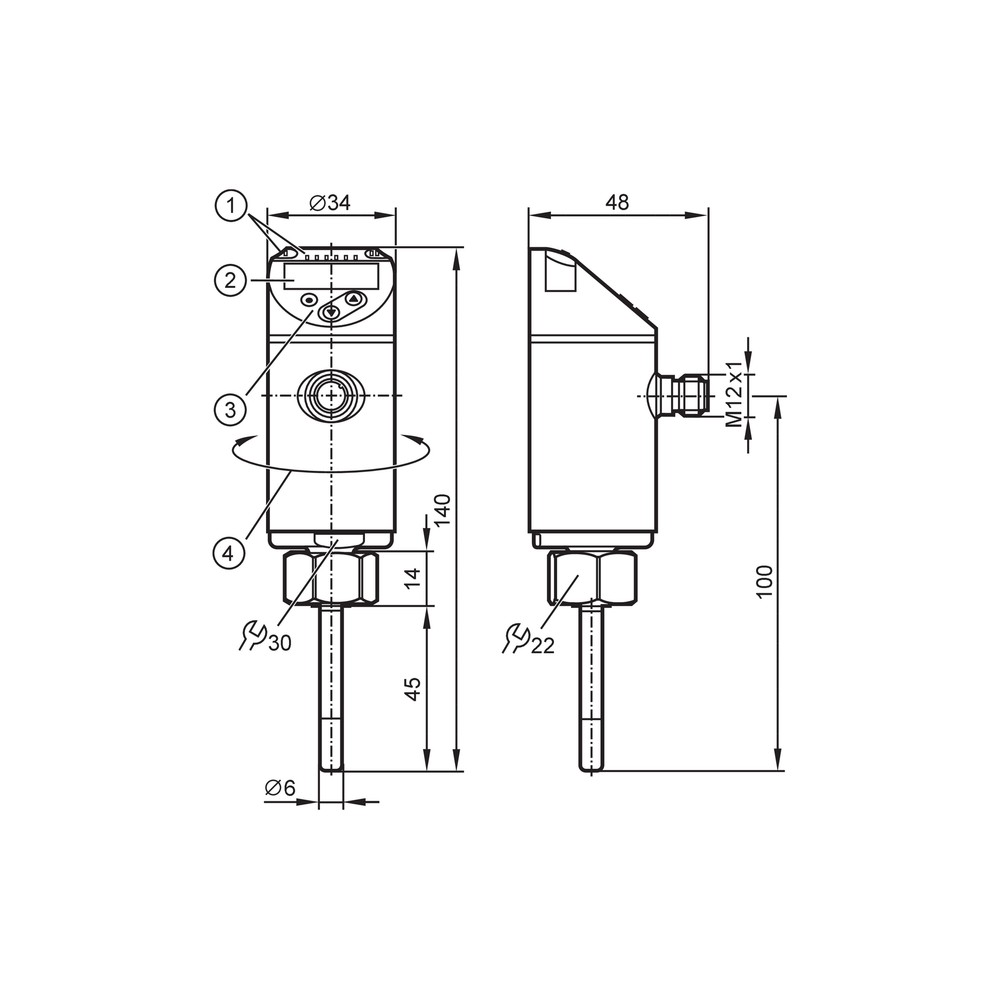

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem indicação ou comunicação após a instalação.	Alimentação ausente ou fora da faixa de 18...32 V DC, conexão M12 incorreta ou configuração de comunicação incompatível.	Meça a alimentação no conector, confira a montagem do M12 e valide no mestre IO-Link a versão, COM2 e DeviceID 582.
O controlador não recebe o valor analógico esperado.	Modo de saída (4...20 mA ou 0...10 V) incompatível com a entrada ou configuração diferente da esperada.	Confira a configuração da saída do sensor e o tipo de entrada do controlador; valide a ligação conforme o datasheet.
A saída de comutação não muda no ponto esperado.	Modo PNP/NPN, função abertura/fechamento ou ponto de ajuste configurado de forma incompatível com o sistema.	Leia os parâmetros do sensor e confirme o tipo de entrada digital, a lógica configurada e o valor medido em relação ao ponto de ajuste.
Leitura de temperatura instável ou diferente da esperada.	Sonda com imersão inferior a 12 mm, montagem inadequada ou processo fora das condições especificadas.	Confirme a profundidade de imersão, a instalação mecânica e a temperatura do processo; compare a indicação com um método de referência adequado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM TN2511 (português) (Datasheet) Desenho dimensional TN2511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2511 e para que serve?

É um sensor de temperatura com elemento Pt 1000 e display, destinado ao monitoramento de fluidos líquidos e gasosos. Oferece IO-Link, saída de comutação e saída analógica.

Com quais conexões e protocolos ele pode ser integrado?

A comunicação digital é IO-Link 1.1, COM2 a 38,4 kBaud, DeviceID 582. A conexão elétrica é M12 codificação A de 4 contatos; a compatibilidade com o controlador depende também do sinal e da pinagem.

O produto acompanha cabo, mestre IO-Link ou adaptador de processo?

A ficha indica uma peça por embalagem, mas não lista cabo, mestre IO-Link ou adaptador como acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

Ele serve para medir temperaturas acima de 150 °C?

Não, a faixa de medição especificada termina em 150 °C. Para processos mais quentes, selecione um sensor com faixa adequada.

Posso instalar este sensor em uma conexão de processo que não seja M18 x 1,5?

A conexão indicada é M18 x 1,5 com rosca interna. Outra conexão não é confirmada como compatível diretamente; qualquer adaptação precisa ser verificada mecanicamente e em relação às condições do processo.

O sensor está ligado, mas não aparece no IO-Link; o que devo verificar antes de trocar?

Verifique primeiro a alimentação de 18...32 V DC, a conexão M12 e se o mestre suporta IO-Link 1.1 e COM2 a 38,4 kBaud. Confira também se o mestre identifica o DeviceID 582.

A temperatura indicada parece incorreta; o que pode causar isso?

Confira se a sonda está imersa pelo menos 12 mm e se o processo está dentro da faixa de medição. Verifique também a instalação e compare a leitura com uma referência independente antes de substituir o sensor.

Quando devo escolher o TN2511 em vez de um sensor sem IO-Link?

Escolha-o quando precisar da interface IO-Link 1.1, além de uma saída de comutação e uma saída analógica. Se o sistema não utilizar essas interfaces, compare os requisitos de conexão, faixa e sinais com a especificação de outro modelo.

O TN2511 é fornecido como kit de instalação?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Planeje separadamente os componentes de conexão necessários após confirmar o conteúdo fornecido.

Que cuidados devo tomar durante a instalação e configuração?

Confirme a rosca M18 x 1,5, o comprimento de instalação de 45 mm e a imersão mínima de 12 mm. Faça a ligação conforme o datasheet e configure o modo de saída de acordo com a entrada do controlador.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de medição de temperatura identificado na ficha como 1 x Pt 1000, classe A.

IO-Link

Interface digital de comunicação informada para parametrização e transferência de dados do sensor.

PNP/NPN

Tipos de função elétrica indicados para a saída de comutação; a configuração deve corresponder à entrada do controlador.

IP 67

Grau de proteção declarado para o invólucro; condições de montagem e conexão devem ser respeitadas.

Comprimento de instalação do sensor indicado na ficha como EL 45 mm.

Ligações relacionadas com "TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial -50 a 150°C IO-Link"

Ficha Técnica

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "TN2511 IFM - Sensor de Temperatura IFM Monitoramento Industrial -50 a 150°C IO-Link"

Para avaliar, preencha:

Ligações relacionadas com

Ficha Técnica
