Sensor de Temperatura ifm TN2445 com Display IO-Link

Pré-visualizar: TN2445 IFM - Sensor Temp Display ifm Monitor fluidos -50/150C, IO-Link, G1/2

TN2445 IFM - Sensor Temp Display ifm Monitor fluidos -50/150C, IO-Link, G1/2

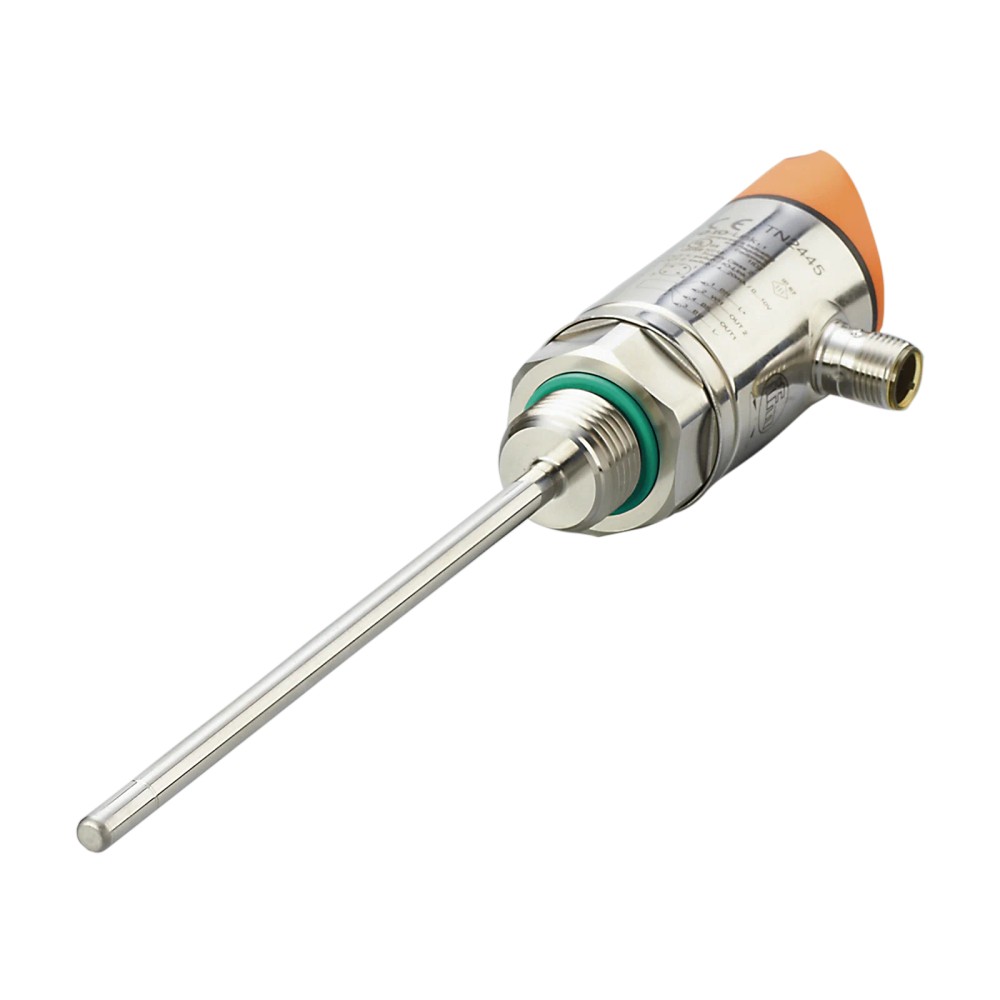

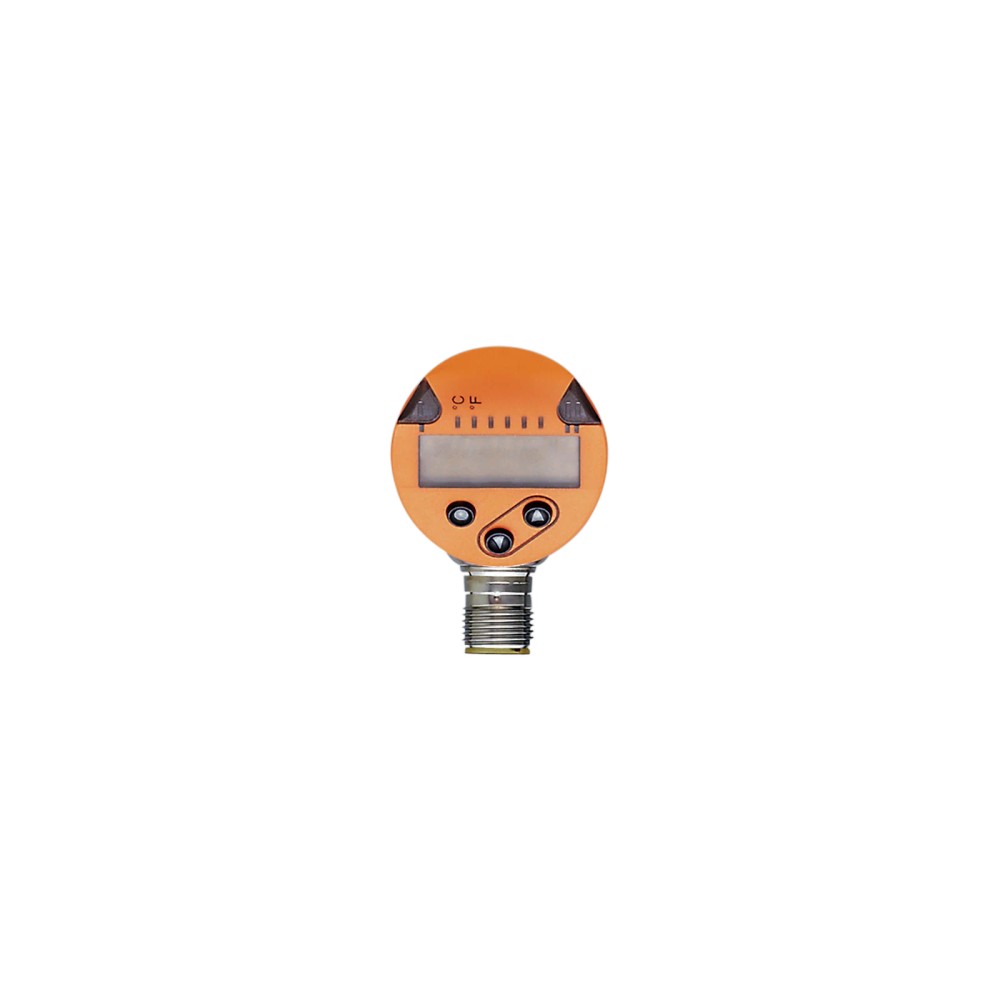

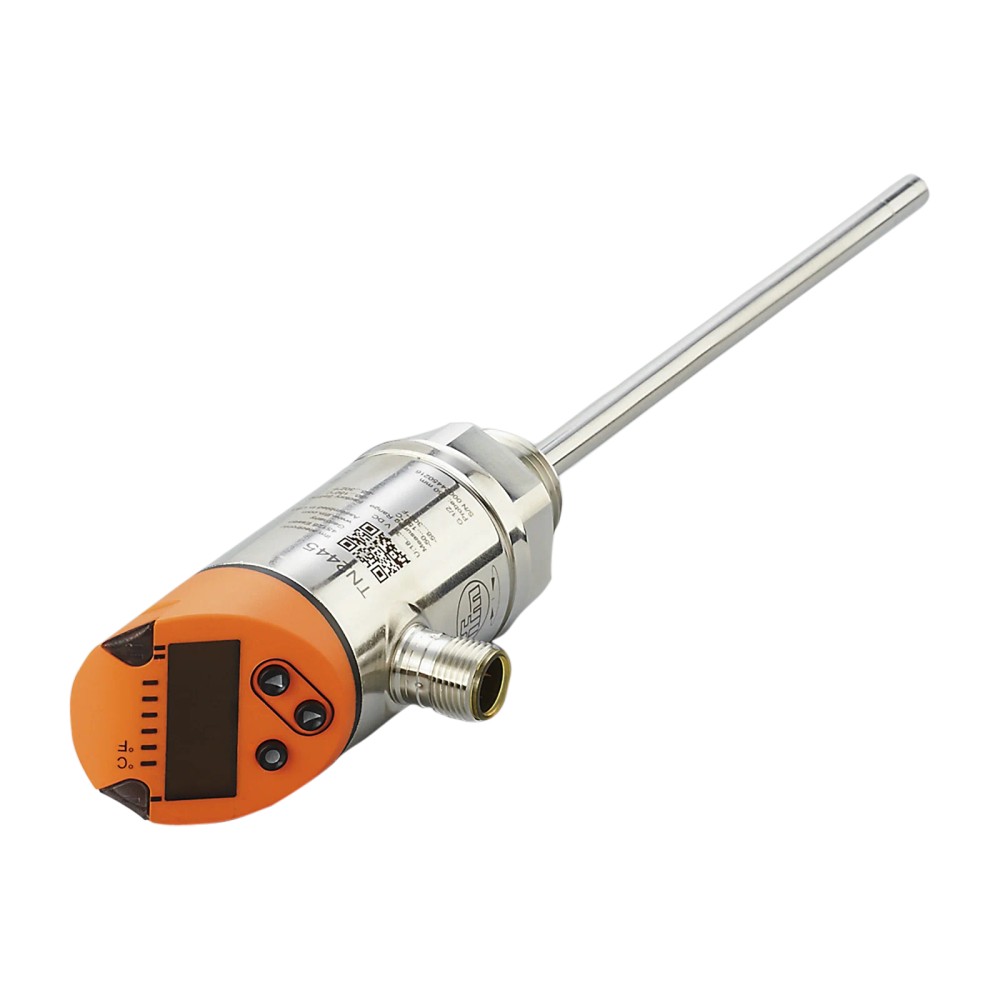

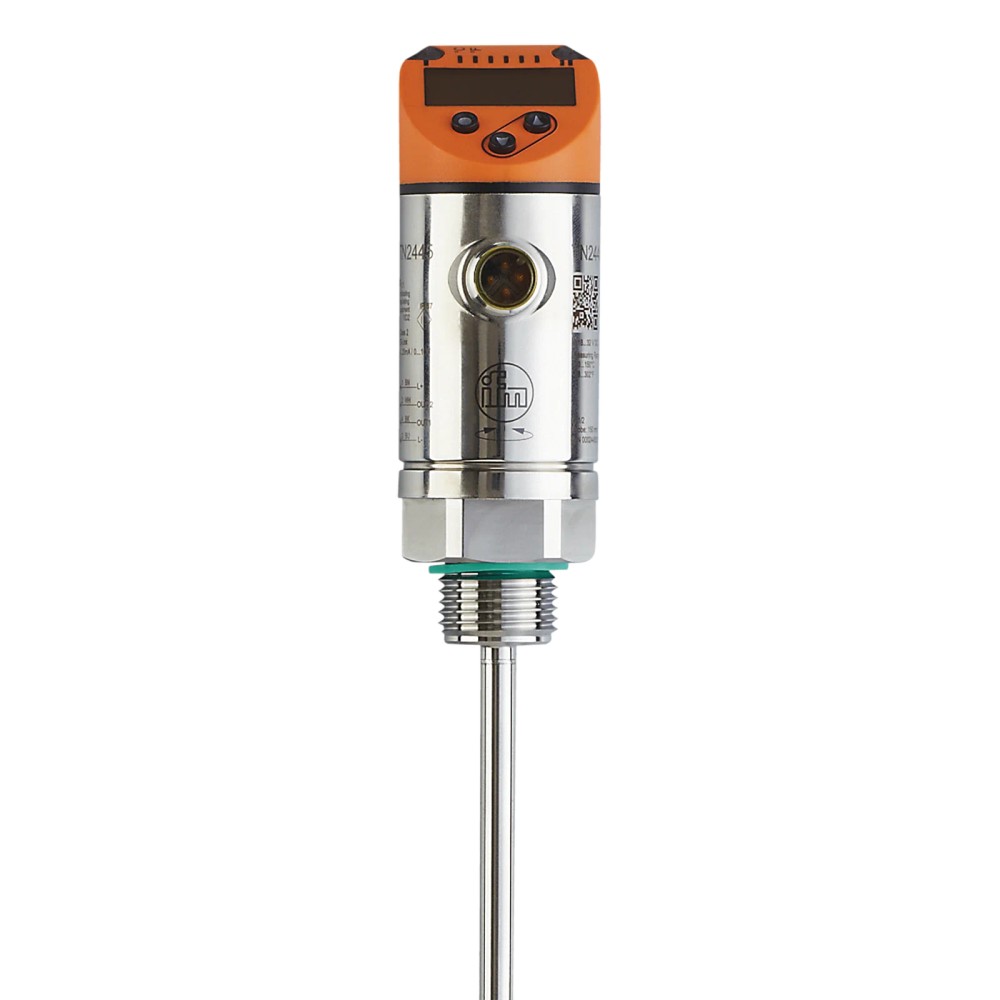

Imagem meramente ilustrativa

R$ 4.296,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2445
EAN: 4021179297936
NCM do produto: 90251990

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "TN2445 IFM - Sensor Temp Display ifm Monitor fluidos -50/150C, IO-Link, G1/2"

Destaques do Produto

Faixa de Medição

-50...150 °C

Conexão de Processo

G 1/2

Comunicação

IO-Link

Saídas

2x Digital + 1x Analógica

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TN2445 IFM - Sensor de Temperatura com Display e IO-Link G 1/2

O TN2445 é um sensor de temperatura com display alfanumérico desenvolvido para o monitoramento preciso de fluidos em uma faixa de -50 a 150 °C. Ele combina saídas digitais configuráveis (PNP/NPN) com uma saída analógica versátil (4-20mA ou 0-10V), além de comunicação IO-Link. Sua construção robusta com conexão G 1/2 suporta até 250 bar de pressão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	TN2445
Faixa de Medição	-50 a 150 °C
Conexão de Processo	G 1/2
Conexão Elétrica	M12
Protocolo	IO-Link
Saídas	2x Digital / 1x Analógica
Resistência a Pressão	250 bar
Grau de Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos e gasosos em processos industriais.
Sistemas que demandam integração via IO-Link ou sinal analógico (4-20mA / 0-10V).
Aplicações que exigem visualização local em display alfanumérico.

⚠ Considere outro se precisa de:

Aplicações em ambientes com temperaturas acima de 80 °C (ambiente) ou abaixo de -25 °C.
Contato com fluidos incompatíveis com aço inox 1.4404 ou vedação FKM.
Uso em sistemas de alta pressão excedendo 250 bar.

APLICAÇÕES E USO

Monitoramento de temperatura de óleo em sistemas hidráulicos.
Controle de temperatura em linhas de refrigeração industrial.
Automação de processos químicos que exigem monitoramento contínuo.
Integração com CLPs via protocolo IO-Link para leitura e parametrização remota.

COMO ESCOLHER

Antes de comprar o TN2445 IFM - Sensor de Temperatura com Display e IO-Link G 1/2, verifique estes pontos:

Escolha este modelo se

Você precisa de um monitoramento preciso, com display local, e necessita integrar a temperatura ao seu sistema de controle via IO-Link ou sinal analógico (4-20mA / 0-10V).

Busque outra opção se

Sua aplicação exige resistência a pressões superiores a 250 bar ou se a temperatura do fluido ultrapassar permanentemente o limite superior de 150 °C.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-50...150 °C	Faixa de operação nominal permitida
Elemento sensor	Pt 1000 (Classe A)	Elemento térmico conforme norma DIN EN 60751

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Montagem mecânica
Resistência à pressão	250 bar	Limite mecânico de operação
Material em contato	Aço inoxidável 1.4404; Vedação FKM	Compatibilidade química

Interfaces e Saídas
Interface	IO-Link 1.1 (COM2)	Comunicação digital
Saídas	2x digitais (PNP/NPN); 1x analógica (4-20mA / 0-10V)	Configuráveis

Dados elétricos
Tensão de alimentação	18...32 V DC	Tensão de operação
Grau de proteção	IP 67	Proteção ambiental

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• Sinal de comutação PNP/NPN

• Saída analógica 4-20mA / 0-10V

Conexões

Elétrica M12, 4 pinos, codificação A, contatos banhados a ouro

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de alta pressão (200 bar)	✓	O sensor é classificado para suportar até 250 bar.
Ambientes de lavagem com jatos d'água	✓	O grau de proteção IP 67 garante vedação contra jatos de baixa pressão e imersão temporária.
Medição de fluidos corrosivos fortes	✗	Embora possua Aço 1.4404, a compatibilidade química depende estritamente do fluido; a vedação FKM é o ponto de falha potencial.

INSTALAÇÃO

Como instalar o TN2445 IFM - Sensor de Temperatura com Display e IO-Link G 1/2

Verifique a integridade da rosca G 1/2 no ponto de instalação.
Insira o sensor na tubulação manualmente.
Utilize uma chave adequada para apertar o sensor com torque máximo de 45 Nm.
Conecte o cabo M12 de 4 pinos ao conector do sensor.
Certifique-se de que a conexão esteja livre de umidade para garantir o grau IP 67.
Ligue a alimentação 18-32V DC e configure os parâmetros de saída via IO-Link ou display.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou display apagado.	Tensão fora da faixa ou inversão de polaridade.	Verifique a fonte de alimentação (18-32V DC) e a polaridade do cabo M12.
O sensor entra em modo de falha ou desliga a saída.	Curto-circuito ou sobrecarga na saída de comutação.	Confira se a corrente de saída não excede os 250 mA nominais.
Vazamento no ponto de instalação da rosca G 1/2.	Falha na vedação ou aperto incorreto.	Inspeccione o anel de vedação FKM e confirme se o torque de 45 Nm foi respeitado.
Perda de dados via IO-Link.	Instabilidade na comunicação digital.	Verifique o comprimento do cabo e possíveis interferências eletromagnéticas na linha.

DOCUMENTAÇÃO TÉCNICA

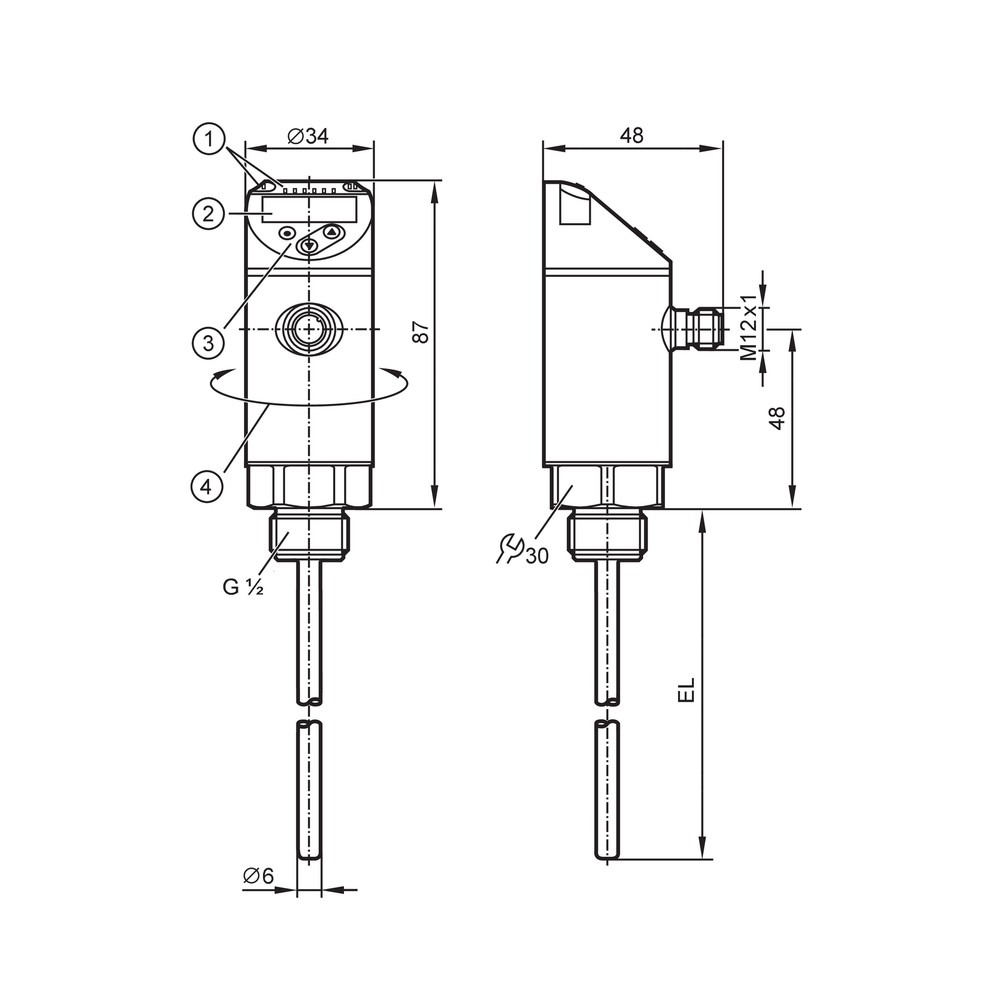

Datasheet Oficial TN2445 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TN2445 e para que ele serve?

O TN2445 é um sensor de temperatura compacto da ifm com display alfanumérico e comunicação IO-Link, projetado para monitoramento preciso de fluidos em processos industriais dentro da faixa de -50 a 150 °C.

O que vem na embalagem ao comprar este sensor?

Ele acompanha o próprio sensor com display integrado e conexão de processo G 1/2. Cabos de conexão M12 e adaptadores de processo não estão incluídos e devem ser adquiridos separadamente.

Existe alguma restrição de aplicação para este sensor?

Este sensor não é indicado para medição de temperatura ambiente externa sem um invólucro de proteção adequado, nem para contato direto com materiais corrosivos que não sejam compatíveis com aço inoxidável 1.4404 ou vedação FKM.

Posso utilizar este sensor em sistemas de segurança de máquinas?

Não é recomendado para aplicações de segurança crítica onde uma falha de sensor possa causar riscos imediatos à vida humana sem redundância externa, pois ele não possui certificação SIL de segurança funcional.

Meu sensor parou de medir, o que pode ser?

Sintomas como leituras instáveis ou erros 'Err' no display indicam falhas de conexão ou sobrecarga do sensor. Verifique a integridade do cabo M12 e se a tensão de alimentação está entre 18-32V DC.

O sensor apresenta erros intermitentes, como diagnosticar?

Sintomas de sobreaquecimento no display ou perda de sinal analógico podem ser causados por curto-circuito na carga ou excesso de vibração. Verifique a fiação e as configurações do IO-Link via software.

Qual a vantagem deste sensor frente a um sensor analógico simples?

Este é um sensor eletrônico com display inteligente e IO-Link. Comparado a termopares simples, ele oferece maior precisão local, configuração de setpoints e monitoramento via rede, facilitando a manutenção preditiva.

Este modelo é compatível com CLP de qualquer marca?

Para IO-Link, utilize um mestre IO-Link compatível com a revisão 1.1 e o arquivo IODD correspondente. Para sinal analógico, utilize entradas de corrente 4-20mA ou tensão 0-10V padrão industrial.

Qual o cuidado principal na montagem física do sensor?

A instalação deve ser feita com o torque máximo de 45 Nm. Certifique-se de que a rosca G 1/2 esteja limpa e que o anel de vedação FKM esteja posicionado corretamente para evitar vazamentos.

Como funciona a garantia deste sensor?

Este produto possui procedência direta da ifm electronic. Para suporte técnico ou garantia, utilize o canal de atendimento da Melhor Indústria ou o suporte oficial da ifm.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional ponto-a-ponto para sensores. (Ref.: Interface de comunicação IO-Link)

Pt 1000

Elemento sensor de temperatura de resistência de platina padrão industrial. (Ref.: Elemento de medição)

G 1/2

Padrão de rosca BSP para conexão de processo em tubulações. (Ref.: Conexão de processo)

IP 67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)

PNP/NPN

Tipos de configuração de saída de comutação por transistor. (Ref.: Função elétrica)
