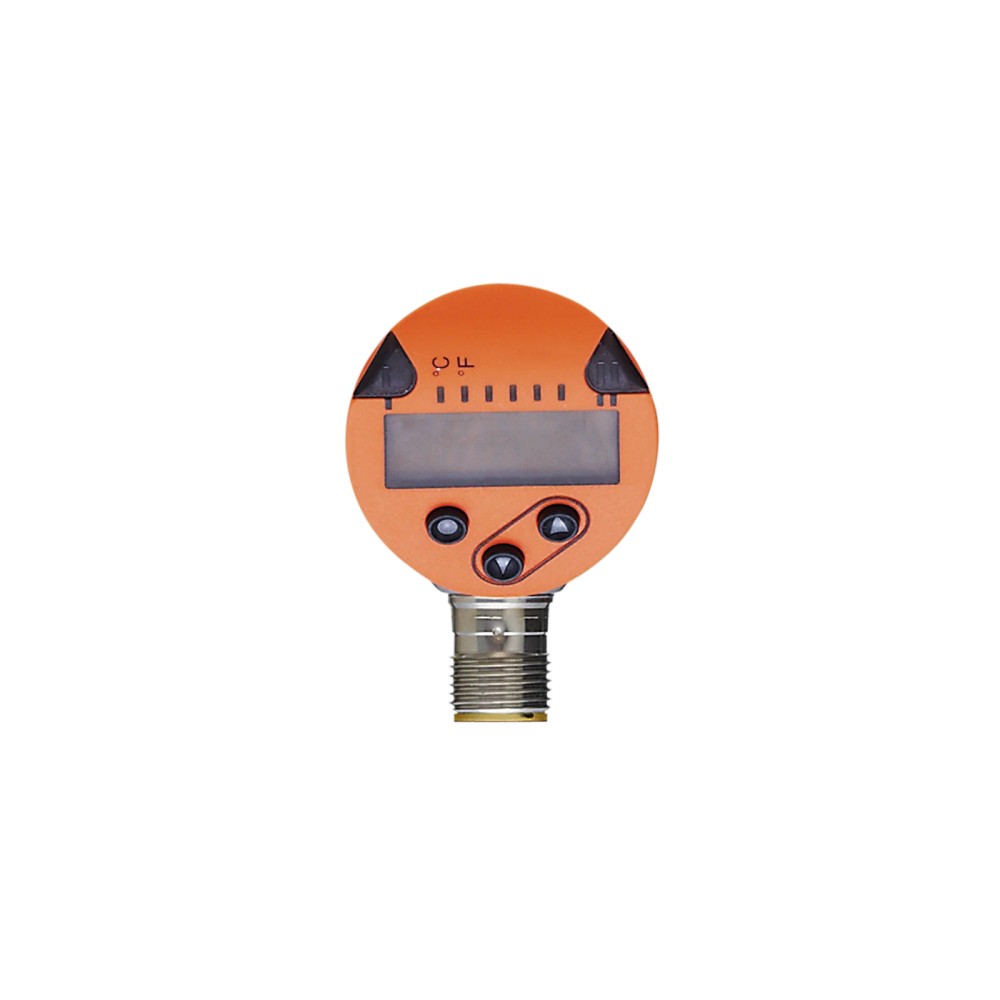

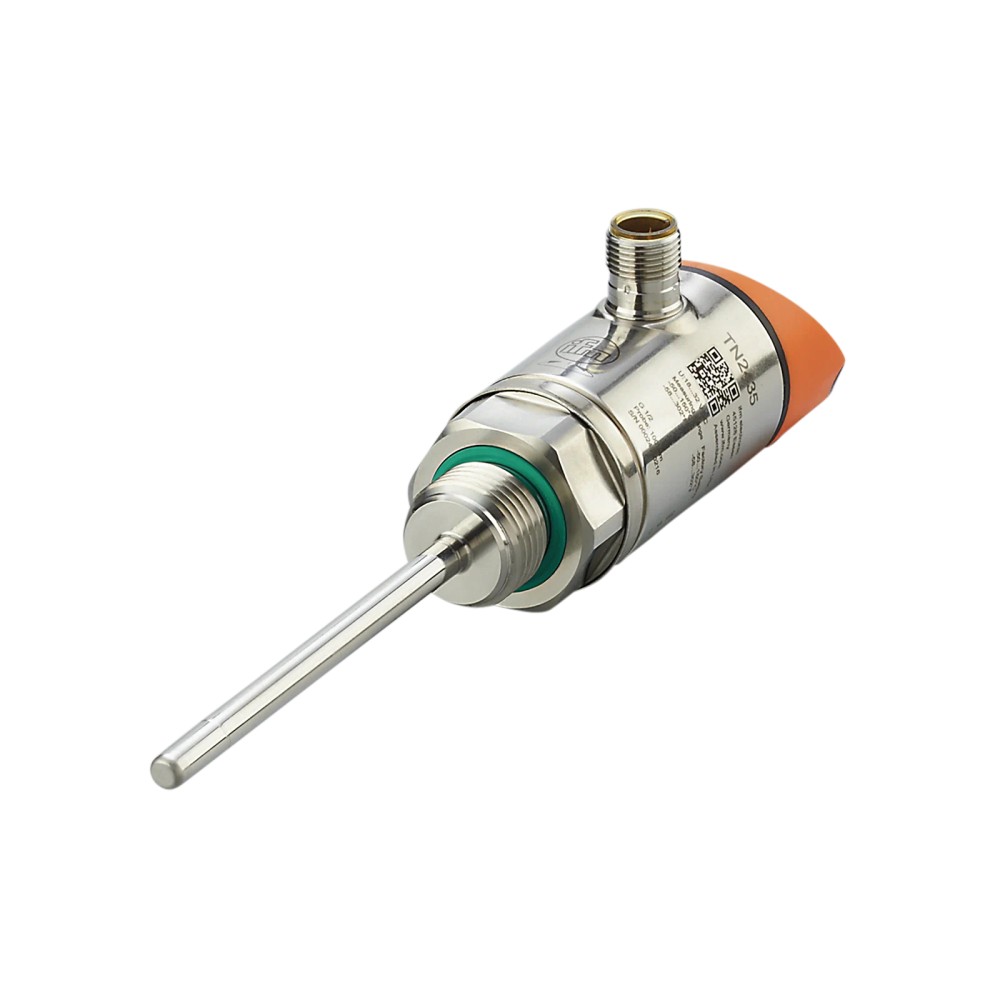

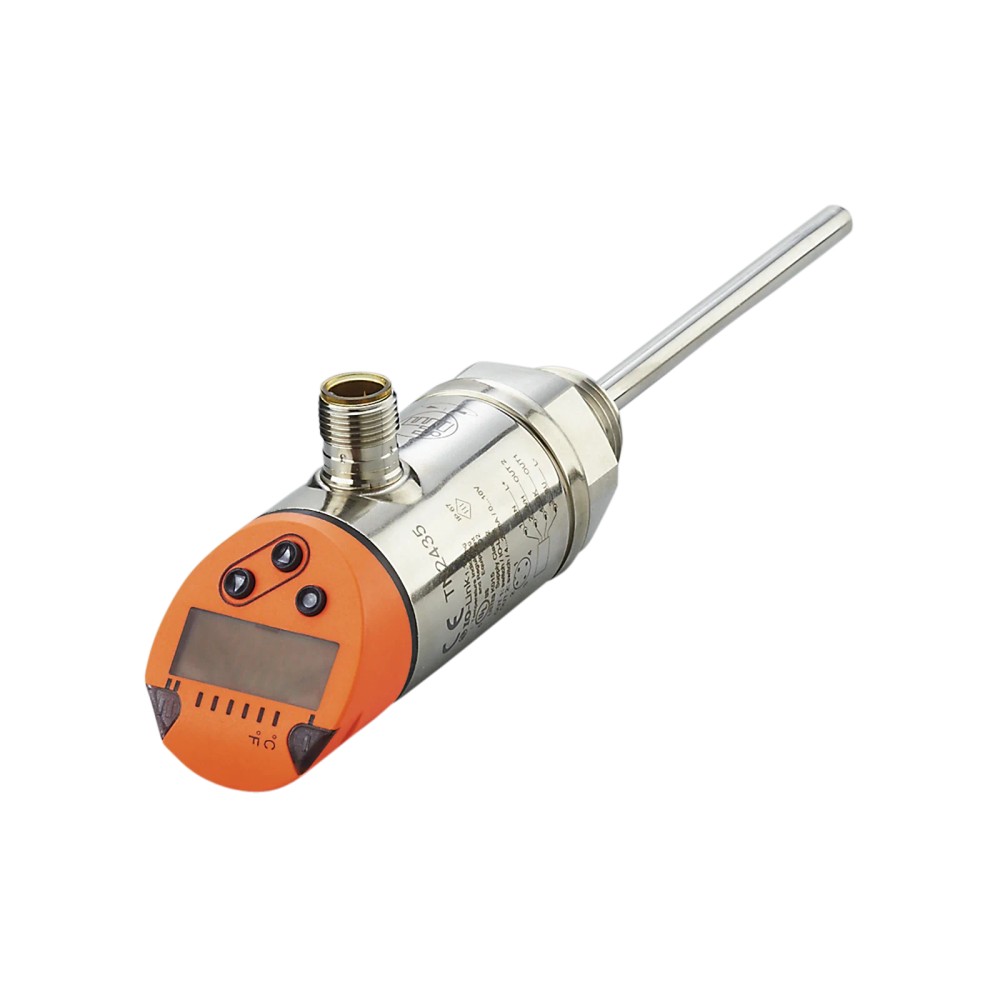

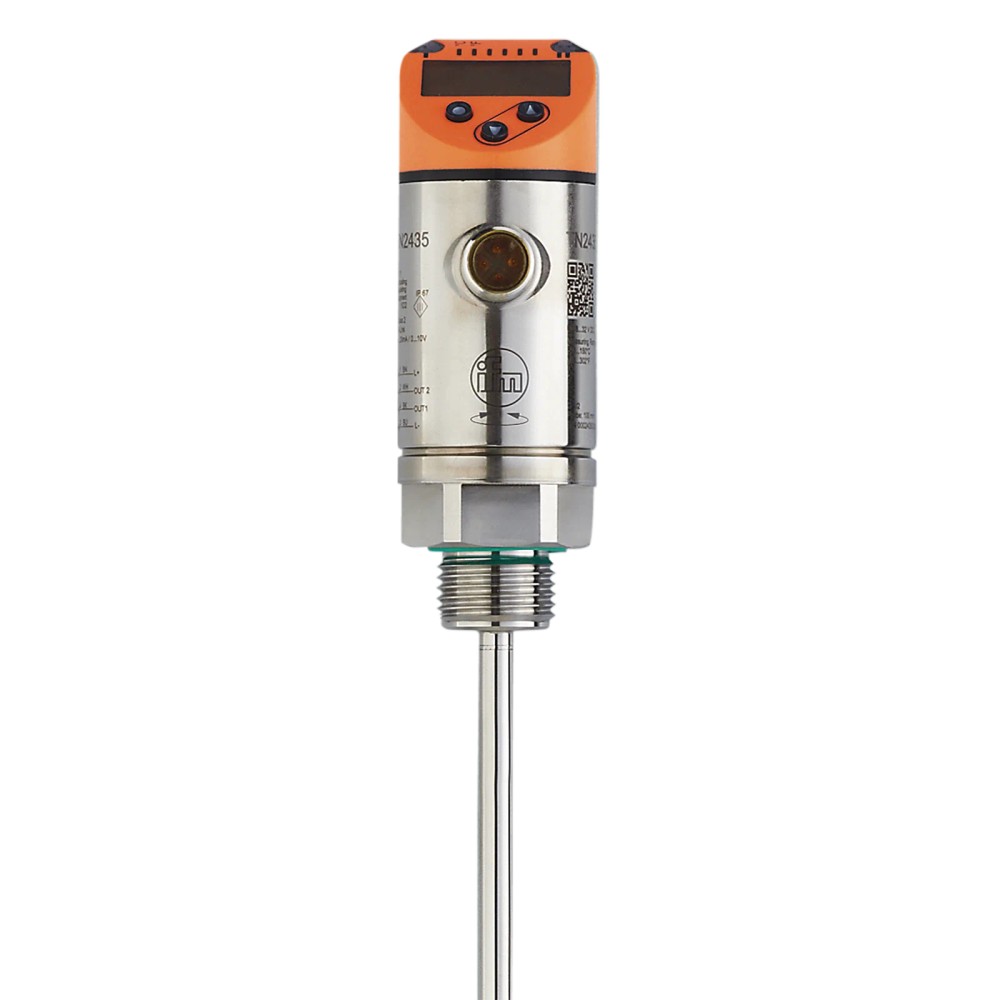

Sensor de Temperatura IFM TN2435 com Display

Pré-visualizar: TN2435 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C

TN2435 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C

Imagem meramente ilustrativa

R$ 4.265,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2435
EAN: 4021179297929
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2435 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Conexão de processo

G 1/2 rosca externa

Conexão elétrica

M12, codificação A, 4 contatos

Comunicação

IO-Link

Saída analógica

4...20 mA ou 0...10 V

Pressão máxima indicada

250 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TN2435 com Display, IO-Link, -50 a 150 °C

O IFM TN2435 é um sensor de temperatura com display para monitoramento de fluidos líquidos e gasosos. Mede de -50 a 150 °C com elemento Pt 1000 classe A conforme DIN EN 60751. Possui saídas de comutação e analógica configuráveis, além de comunicação IO-Link. A conexão de processo é G 1/2 externa e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50 a 150 °C
Elemento sensor	1 x Pt 1000, classe A conforme DIN EN 60751
Saídas	2 digitais e 1 analógica
Sinal analógico	4...20 mA ou 0...10 V
Comunicação	IO-Link
Conexão de processo	G 1/2 rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Resistência à pressão	250 bar / 25 MPa
Grau de proteção	IP 67
Comprimento de instalação	100 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos e gasosos dentro da faixa especificada de -50 a 150 °C.
Instalações que aceitem conexão de processo G 1/2 externa e conexão elétrica M12.
Aplicações que utilizem IO-Link e/ou os sinais de comutação e analógico configuráveis do sensor.
Aplicações cuja pressão de processo não ultrapasse 250 bar.

⚠ Considere outro se precisa de:

Aplicações com temperatura de processo fora da faixa de -50 a 150 °C.
Instalações com pressão superior a 250 bar.
Pontos de montagem incompatíveis com conexão G 1/2 externa ou comprimento de instalação de 100 mm.

APLICAÇÕES E USO

Monitoramento de temperatura de fluidos líquidos ou gasosos em processo, dentro da faixa especificada de -50 a 150 °C; aplicação descrita no dataset do fabricante.
Integração em sistemas de automação que utilizem IO-Link, respeitando a alimentação de 18...32 V DC e verificando a configuração de comunicação no datasheet.
Aplicações que recebam sinal analógico de 4...20 mA ou 0...10 V, conforme a configuração selecionada; a ficha não especifica os detalhes de configuração.
Instalações de processo com rosca G 1/2 externa e pressão de até 250 bar; verificar também compatibilidade dos materiais em contato com o fluido e as condições reais do processo.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TN2435 com Display, IO-Link, -50 a 150 °C, verifique estes pontos:

Escolha o TN2435

Quando a faixa necessária estiver entre -50 e 150 °C, a instalação utilizar conexão de processo G 1/2 externa e forem necessários display, saídas de comutação/analógica ou comunicação IO-Link.

Avalie outra configuração

Quando a temperatura exigida estiver fora da faixa especificada, a pressão ultrapassar 250 bar ou a conexão de processo necessária não for G 1/2 externa. Confirme no datasheet do fabricante os requisitos de conexão e sinal da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de temperatura com display; transmissor de temperatura	Identificação conforme dados do anúncio e do fabricante.
Modelo	TN2435	Código do produto.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
Fluidos	Líquidos e gasosos	Substâncias de processo indicadas para monitoramento.

Medição e elemento sensor
Faixa de medição	-50...150 °C; -58...302 °F	Faixa especificada para medição.
Ajuste de fábrica	-50...150 °C	Faixa de ajuste indicada no anúncio.
Elemento de medição	1 x Pt 1000	Elemento sensor indicado pelo fabricante.
Classe do elemento	Classe A, DIN EN 60751	Padrão de referência informado para o Pt 1000.
Comprimento da sonda	83,2 mm	Dimensão da sonda informada na ficha.
Diâmetro da sonda	6 mm	Dimensão da sonda informada na ficha.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas e sinais
Função elétrica	PNP/NPN	Função de saída informada; consultar configuração aplicável no datasheet.
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Sinal de saída	Sinal de comutação; sinal analógico; IO-Link, configuráveis	Tipos de sinal indicados na ficha.
Corrente da saída analógica	4...20 mA	Sinal de corrente analógica informado.
Tensão da saída analógica	0...10 V	Sinal de tensão analógica informado.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e características dos contatos informados na ficha.

Conexão de processo e pressão
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica informado.
Resistência à pressão	250 bar / 25 MPa	Limite de pressão especificado para o produto.
Torque máximo de aperto	45 Nm	Valor máximo indicado para aperto.
Comprimento de instalação	100 mm	Comprimento de instalação declarado no anúncio.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...100 °C	Faixa de temperatura de armazenamento informada.
Grau de proteção	IP 67	Grau de proteção declarado; condições de ensaio e uso devem ser consultadas no datasheet.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato informado na ficha.
Dimensões externas	Ø 34 mm; comprimento total 187 mm	Dimensões declaradas no dataset do produto.
Comprimento de instalação	100 mm	Dimensão de montagem informada pelo anúncio.
Materiais do invólucro	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais informados no dataset.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM	Materiais de contato com o fluido declarados.
Peso	306 g	Peso informado no dataset do produto.

Display e características
Display	Display integrado; exibição alfanumérica de 4 dígitos	Descrição do produto no dataset de catálogo.
Característica dos contatos	Contatos banhados a ouro	Característica especial indicada na ficha.

Identificação regulatória
Certificado UL	K015	Referência de certificado indicada no dataset.
NCM	9025.19.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link. A ficha do produto não informa versão do protocolo ou IODD específico.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC. Função elétrica PNP/NPN; confirmar configuração e pinagem no datasheet antes de ligar. As saídas analógica e de comutação são configuráveis.

Processo G 1/2 rosca externa. Comprimento de instalação de 100 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com rosca de processo G 1/2 externa e alimentação de 18...32 V DC	✓	As conexões e a faixa de alimentação correspondem aos dados do produto; a conexão elétrica é M12.
Sistema que recebe comunicação IO-Link	✓	O sensor possui interface IO-Link; versão do protocolo e IODD não estão especificados na ficha fornecida.
Sistema que utiliza sinal analógico 4...20 mA ou 0...10 V	✓	A ficha informa corrente de saída analógica de 4...20 mA e tensão de saída analógica de 0...10 V; verificar configuração necessária para a aplicação.
Processo com temperatura fora de -50 a 150 °C	✗	A temperatura exigida fica fora da faixa de medição especificada.
Processo com pressão superior a 250 bar	✗	A pressão excede a resistência à pressão especificada de 250 bar.
Ponto de montagem que exige conexão de processo diferente de G 1/2 externa	✗	A conexão de processo informada para o TN2435 é G 1/2 rosca externa; não há adaptadores indicados na ficha.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TN2435 com Display, IO-Link, -50 a 150 °C

Confirme que a faixa de temperatura do processo está entre -50 e 150 °C e que a pressão não excede 250 bar.
Verifique se o ponto de montagem aceita conexão G 1/2 externa e comprimento de instalação de 100 mm.
Confirme a compatibilidade dos materiais em contato com o fluido com o processo: aço inoxidável 1.4404/316L e vedação FKM.
Instale o sensor na conexão de processo e respeite o torque máximo especificado de 45 Nm.
Conecte o cabo com conector M12, codificação A, e confira no datasheet a pinagem antes de energizar; utilize alimentação entre 18 e 32 V DC.
Configure e valide o sinal requerido — IO-Link, saída de comutação ou analógica — conforme o sistema receptor e as instruções do fabricante.

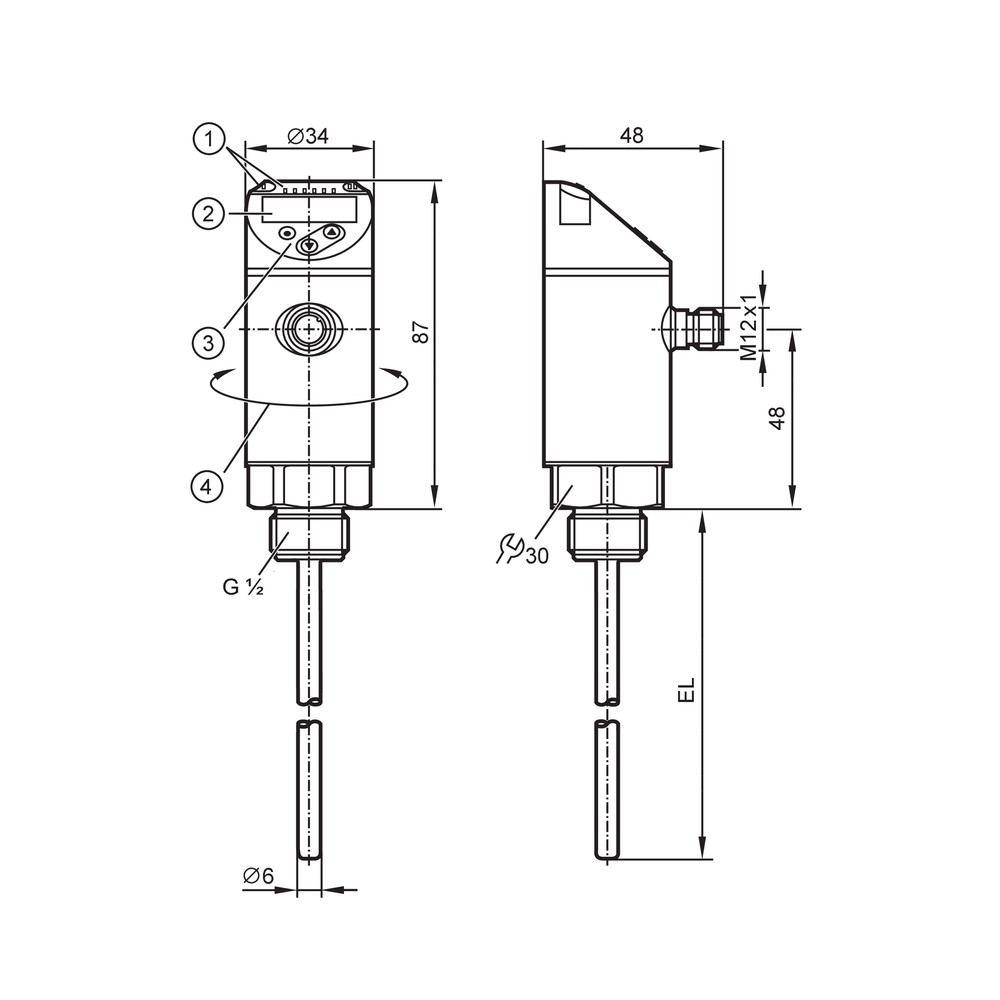

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o sensor por IO-Link.	Alimentação, cabeamento M12 ou configuração do mestre incompatível com a comunicação requerida.	Confira alimentação de 18...32 V DC, conexão M12 e configuração do mestre; valide a instalação conforme o datasheet.
A leitura de temperatura não corresponde ao processo.	Instalação inadequada, seleção de sinal/configuração incorreta ou condição de processo fora da faixa de medição.	Compare a temperatura do processo com a faixa de -50 a 150 °C, verifique a montagem e confirme a configuração do sinal no datasheet.
A entrada analógica do controlador não recebe um valor esperado.	Incompatibilidade entre o tipo de sinal selecionado no sensor e a entrada do controlador, ou ligação incorreta.	Confirme se o canal está configurado para 4...20 mA ou 0...10 V conforme o sinal utilizado e consulte a pinagem no datasheet.
Há vazamento ou dificuldade para instalar o sensor na tomada de processo.	Rosca de processo diferente da G 1/2 externa, montagem inadequada ou torque fora do limite indicado.	Verifique a especificação da conexão, o assentamento e o torque aplicado; não ultrapasse 45 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TN2435 em português (Datasheet) Desenho em escala do IFM TN2435 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2435 e que tipo de fluido ele monitora?

É um sensor de temperatura com display destinado ao monitoramento de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e oferece comunicação IO-Link e sinais de saída configuráveis.

Quais conexões e sinais preciso prever na instalação?

O processo utiliza rosca G 1/2 externa e a conexão elétrica é M12, codificação A, com 4 contatos. A ficha informa IO-Link, duas saídas digitais e uma saída analógica, com sinais de 4...20 mA ou 0...10 V.

O produto acompanha cabo ou adaptador?

A ficha fornecida não informa acessórios inclusos; por isso, não é possível confirmar cabo ou adaptador. Verifique o conteúdo do fornecimento com o fornecedor antes da compra.

Posso usar este sensor acima de 150 °C?

Não para medição dentro da especificação informada: a faixa termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa de medição cubra a condição do processo.

Ele serve para uma instalação que exige pressão acima de 250 bar?

Não, a resistência à pressão especificada é 250 bar. Uma aplicação acima desse limite exige outro produto dimensionado para a pressão requerida.

O display acende, mas o controlador não recebe sinal: o que verifico?

Verifique primeiro a alimentação, o cabeamento e a configuração do sinal no sensor e no controlador. Para IO-Link, confira também a configuração do mestre; consulte o datasheet para a pinagem.

A leitura está instável ou diferente da temperatura do processo; devo trocar o sensor?

Antes da troca, confirme se o processo está dentro de -50 a 150 °C e se a montagem e o sinal selecionado estão corretos. Compare a leitura com uma referência adequada e consulte o datasheet para os parâmetros de configuração.

Como escolher entre a saída analógica e IO-Link?

Escolha conforme a entrada disponível no sistema: o TN2435 informa saídas analógicas de 4...20 mA ou 0...10 V e comunicação IO-Link. Confirme a configuração necessária e a compatibilidade do controlador ou mestre.

Que cuidado de instalação é importante para a conexão de processo?

Confirme a rosca G 1/2 externa, o comprimento de instalação de 100 mm e respeite o torque máximo de 45 Nm. Verifique também a compatibilidade dos materiais de contato com o fluido.

Como identificar a pinagem e as dimensões antes de montar?

Consulte o datasheet para a pinagem elétrica e o desenho dimensional para as dimensões do produto. A ficha informa conector M12, codificação A, e disponibiliza esses documentos técnicos.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de temperatura identificado na ficha como Pt 1000.

DIN EN 60751, classe A

Norma e classe de referência indicadas para o elemento Pt 1000 do sensor.

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível.

PNP/NPN

Tipos de função elétrica de saída informados para o sensor.

Grau de proteção IP 67

Classificação de proteção do invólucro indicada na ficha; as condições de ensaio e uso devem ser consultadas na documentação do fabricante.
