Sensor de Temperatura ifm TN2415 com Display IO-Link

Pré-visualizar: TN2415 IFM - Sensor Temp Display Monitor Ind IO-Link -50/150C G1/2

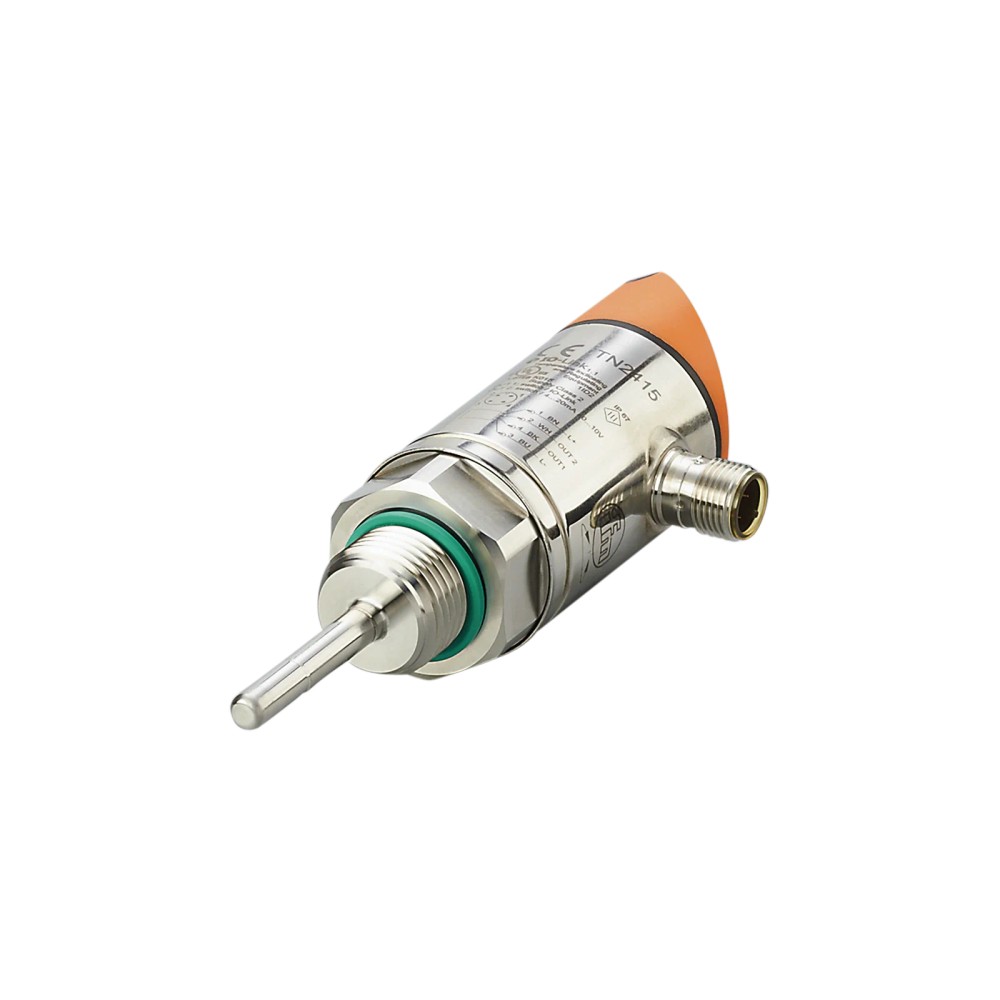

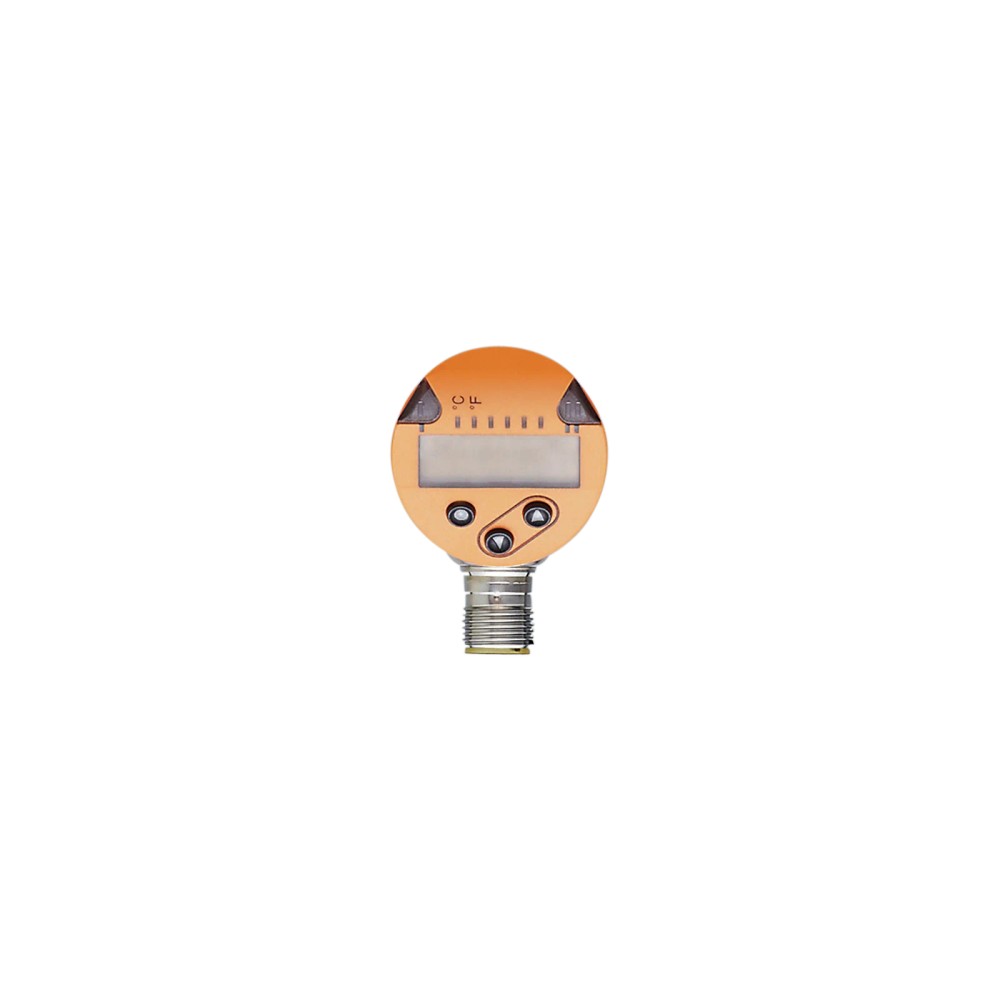

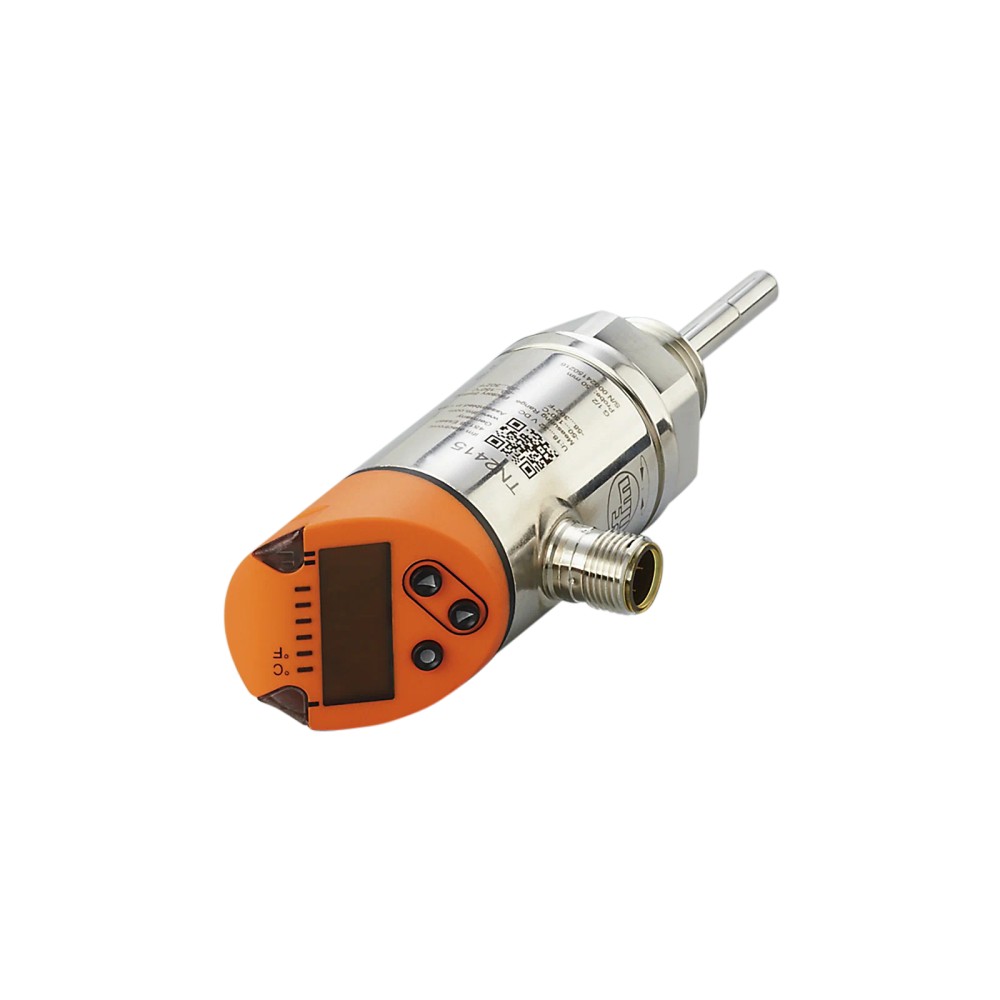

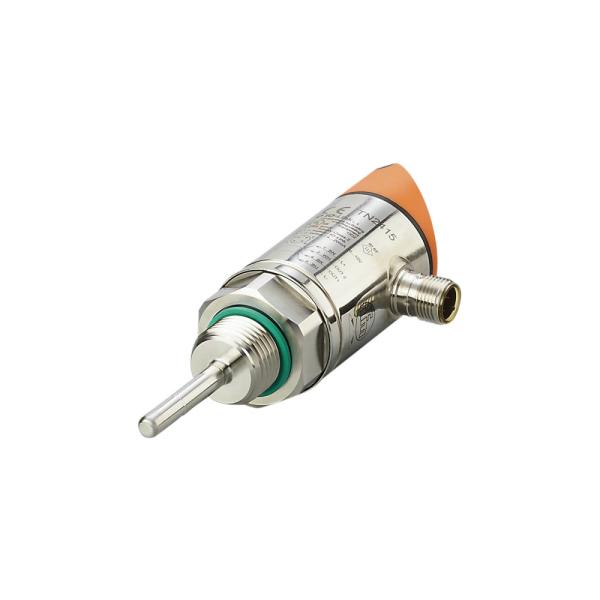

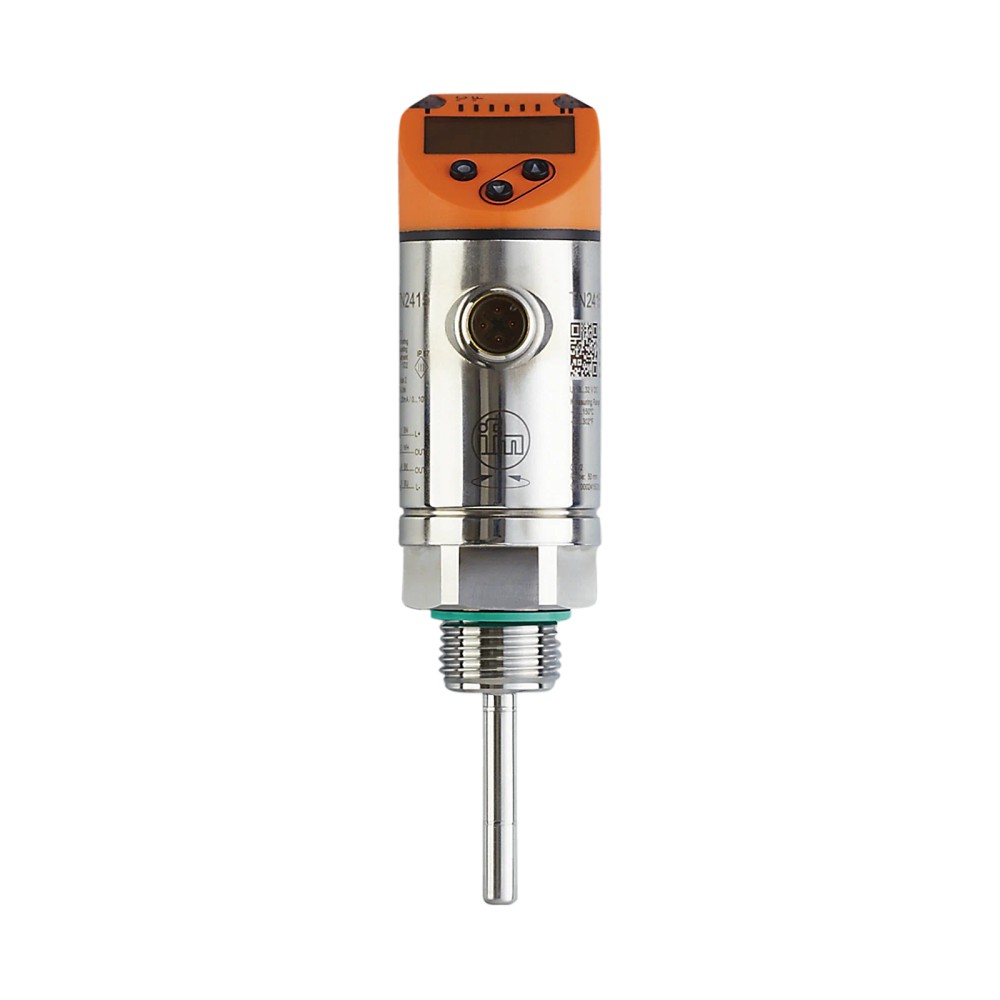

TN2415 IFM - Sensor Temp Display Monitor Ind IO-Link -50/150C G1/2

Imagem meramente ilustrativa

R$ 4.227,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2415
EAN: 4021179297912
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2415 IFM - Sensor Temp Display Monitor Ind IO-Link -50/150C G1/2"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Conexão de processo

G 1/2 externa

Sinais de saída

PNP/NPN, 0...10 V, 4...20 mA e IO-Link; configuração conforme especificação

Alimentação

18...32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

300 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura com display ifm TN2415, Pt 1000, IO-Link, -50 a 150 °C, conexão G 1/2

O ifm TN2415 é um sensor de temperatura com display para medir e monitorar a temperatura de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A conforme DIN EN 60751 e mede de -50 a 150 °C. Oferece duas saídas digitais configuráveis, uma saída analógica configurável e comunicação IO-Link. Sua conexão de processo é G 1/2 externa.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50 a 150 °C (-58 a 302 °F)
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Conexão de processo	G 1/2 rosca externa
Comprimento de instalação	50 mm
Saídas	2 digitais PNP/NPN e 1 analógica configurável
Sinais analógicos	0...10 V ou 4...20 mA
Comunicação	IO-Link
Resistência à pressão	300 bar
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos e gasosos, conforme a aplicação e as condições de processo permitidas pelo sensor.
Instalações que necessitam de display local, sinais de comutação ou analógico e integração por IO-Link.
Pontos de medição com conexão de processo G 1/2 externa e pressão de processo dentro do limite informado.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de processo exceda a faixa especificada de -50 a 150 °C.
Pontos que exijam conexão de processo diferente de G 1/2 externa sem adaptação mecânica adequada.
Instalações elétricas fora da alimentação especificada de 18...32 V DC ou que exijam sinais de saída diferentes dos informados.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição de temperatura de fluidos líquidos e gasosos, respeitando a faixa de medição, a temperatura ambiente e o limite de pressão especificados.
Possibilidade de integração inferida a partir das interfaces declaradas: uso em sistemas que recebam IO-Link ou os sinais de saída configurados. Validar a configuração e os requisitos do controlador no datasheet.
Para fluidos específicos, confirmar a compatibilidade química dos materiais em contato com o fluido; a ficha lista aço inoxidável 1.4404/316L e vedação FKM, sem indicar compatibilidade universal.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura com display ifm TN2415, Pt 1000, IO-Link, -50 a 150 °C, conexão G 1/2, verifique estes pontos:

Escolha o TN2415 quando

A aplicação exigir medição entre -50 e 150 °C, conexão de processo G 1/2 externa, display e disponibilidade de IO-Link, saídas digitais e saída analógica configuráveis.

Avalie outra configuração quando

O processo exigir temperatura fora da faixa especificada, conexão mecânica diferente ou alimentação e sinais incompatíveis com as condições indicadas. Confirme a configuração das saídas e os requisitos do sistema no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TN2415	Referência do produto.
Marca	ifm	Fabricante informado no anúncio.
Tipo de produto	Sensor/transmissor de temperatura com display	Medição e monitoramento de temperatura.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias de processo informadas na ficha.
Display	Sim	Indicação local; tipo e detalhes de operação devem ser consultados no datasheet.

Elemento de medição e faixa
Elemento sensor	1 x Pt 1000	Elemento de medição indicado para o sensor.
Classe do elemento	Classe A conforme DIN EN 60751	Norma e classe de referência informadas.
Faixa de medição	-50...150 °C; -58...302 °F	Intervalo nominal de medição informado.
Ajuste de fábrica	-50...150 °C	Ajuste de fábrica informado no anúncio.

Alimentação e consumo
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.

Saídas e interfaces
Função elétrica	PNP/NPN	Tipos de saída de comutação informados.
Saídas digitais	2	Quantidade indicada; saídas configuráveis conforme descrição do produto.
Saída analógica	1	Quantidade indicada; configuração de sinal conforme especificação.
Sinal de tensão analógico	0...10 V	Opção de sinal analógico informada.
Sinal de corrente analógico	4...20 mA	Opção de sinal analógico informada.
Comunicação	IO-Link	Interface de comunicação indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conexão e número de contatos informados.

Condições de processo
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado; não exceder esse valor.
Temperatura ambiente	-25...80 °C	Faixa ambiente de operação indicada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); anel de vedação FKM	Materiais informados para contato com o fluido; valide compatibilidade química com o processo.

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Interface mecânica com o processo.
Comprimento de instalação	50 mm	Dimensão de instalação informada.
Diâmetro da sonda	6 mm	Dimensão informada para a sonda.
Comprimento da sonda	33,2 mm	Dimensão informada para a sonda.
Dimensões gerais	Ø 34 mm; comprimento total 137 mm	Dimensões informadas na ficha.
Materiais do invólucro	1.4404 (aço inoxidável/316L), PBT+PC-GF30, PBT-GF20 e PC	Materiais indicados para componentes do produto.
Torque de aperto	45 Nm	Valor informado; aplicar conforme instruções do fabricante e condições de montagem.
Peso	232,5 g	Massa indicada no conjunto de dados.

Proteção, certificações e vida útil
Grau de proteção	IP 67	Classificação de proteção informada; observar condições de montagem e especificações do fabricante.
Certificações	cULus, CE e UKCA	Certificações listadas na ficha; cULus com número de aprovação UL K015.
MTTF	207 anos	Valor declarado no conjunto de dados; não equivale a uma garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• IO-Link; confirme no datasheet do fabricante a configuração e os requisitos do mestre IO-Link.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. Saídas PNP/NPN, saída analógica de 0...10 V ou 4...20 mA e comunicação IO-Link; verifique a configuração necessária e a atribuição dos contatos no datasheet.

Processo Rosca externa G 1/2. Comprimento de instalação informado: 50 mm. A compatibilidade mecânica depende da rosca correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de medição com rosca correspondente G 1/2 externa e temperatura dentro de -50 a 150 °C.	✓	A rosca e a faixa de medição correspondem às especificações informadas; verifique também a pressão e a compatibilidade dos materiais com o fluido.
Sistema com alimentação de 18...32 V DC e necessidade de sinais digitais, analógicos ou IO-Link.	✓	Essas interfaces e a faixa de alimentação constam nas especificações; confirme a configuração selecionada e os requisitos do controlador.
Processo com pressão superior a 300 bar.	✗	A resistência à pressão informada é 300 bar.
Ponto de medição que exige conexão de processo diferente de G 1/2 externa, sem adaptador ou alteração mecânica validada.	✗	A conexão de processo especificada para o sensor é G 1/2 externa.

INSTALAÇÃO

Como instalar o Sensor de temperatura com display ifm TN2415, Pt 1000, IO-Link, -50 a 150 °C, conexão G 1/2

Confirme que a conexão do ponto de processo corresponde à rosca externa G 1/2 e que as condições de montagem são compatíveis com o comprimento de instalação de 50 mm.
Verifique que a temperatura do processo, a pressão e a temperatura ambiente permanecem dentro dos limites especificados.
Confirme a compatibilidade dos materiais em contato com o fluido com o processo antes da montagem.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante; observe o torque de aperto informado de 45 Nm.
Conecte o conector M12 codificação A, 4 contatos, e respeite a alimentação de 18...32 V DC; consulte o datasheet para a atribuição dos pinos.
Configure e valide as saídas digitais, a saída analógica ou IO-Link conforme os requisitos do sistema e as instruções do fabricante.

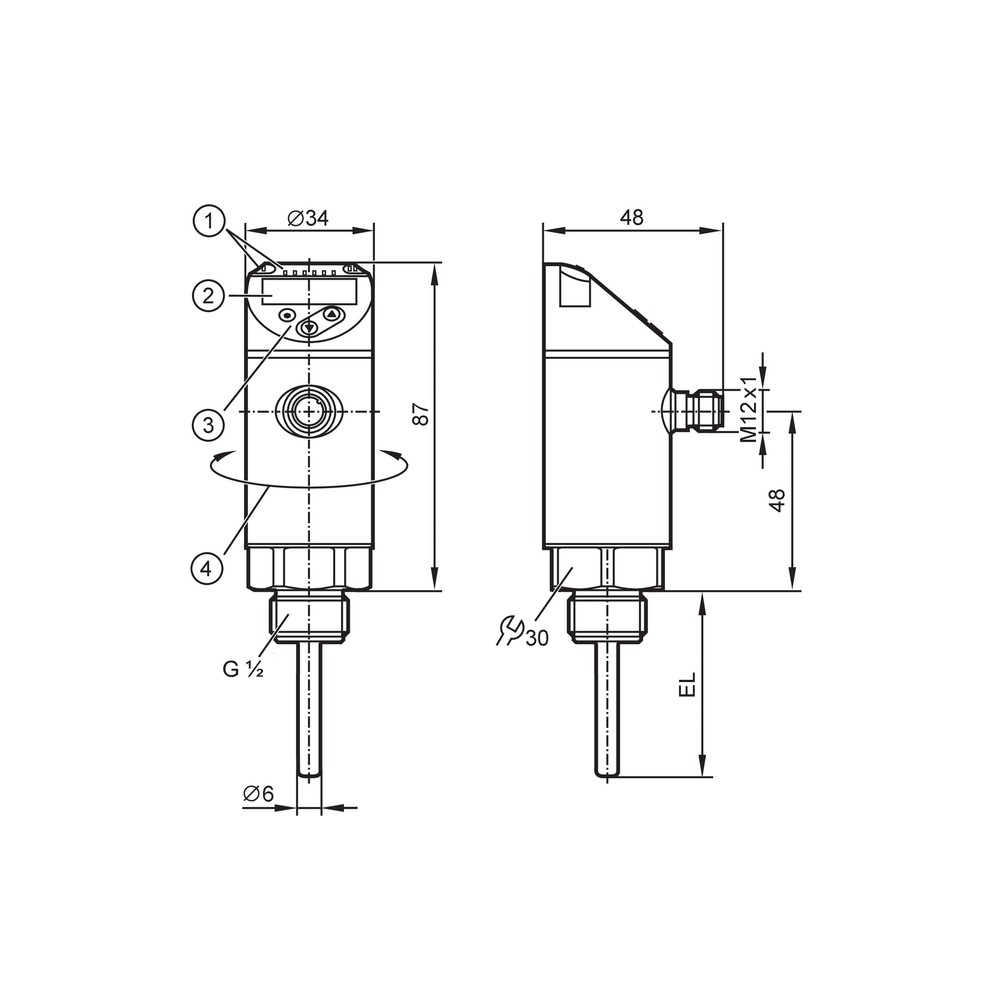

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta indicação esperada.	Alimentação ausente ou fora da faixa especificada, conexão M12 inadequada ou condição de medição fora da faixa do sensor.	Verifique a alimentação de 18...32 V DC, o acoplamento do conector e a temperatura medida; consulte o datasheet para diagnóstico do display.
O controlador não reconhece comunicação IO-Link.	Configuração de comunicação, cabeamento ou mestre incompatível com os requisitos da interface.	Confirme a conexão e a configuração do mestre e do sensor; compare os requisitos com o datasheet do TN2415.
A entrada do controlador não reconhece a saída analógica.	O tipo de sinal esperado pelo controlador pode não corresponder à saída configurada de 0...10 V ou 4...20 mA.	Confira a configuração do sinal no sensor e o tipo de entrada utilizado no controlador.
Há vazamento ou dificuldade de montagem no ponto de processo.	Rosca incompatível, montagem incorreta ou condição de pressão acima do limite especificado.	Confirme a rosca G 1/2, examine a montagem e verifique a pressão de processo em relação ao limite de 300 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet TN2415 em português (Datasheet) Desenho dimensional do TN2415 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TN2415 e para que tipo de medição serve?

É um sensor de temperatura com display e elemento Pt 1000 classe A, indicado para medição de fluidos líquidos e gasosos. A ficha especifica faixa de -50 a 150 °C.

Quais conexões e sinais ele oferece para integrar ao meu sistema?

A conexão elétrica é M12 codificação A, com 4 contatos, e a conexão de processo é G 1/2 externa. As interfaces informadas incluem IO-Link, duas saídas digitais PNP/NPN e uma saída analógica configurável.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Confirme com o fornecedor o conteúdo de fornecimento antes da compra.

Ele serve para medir temperaturas acima de 150 °C?

Não, a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa declarada cubra as condições do processo.

Posso instalar este sensor em uma conexão que não seja G 1/2?

A conexão de processo do TN2415 é G 1/2 externa. A ficha não confirma compatibilidade direta com outras roscas; qualquer adaptação deve ser validada mecanicamente para a aplicação.

O display acende, mas o controlador não recebe o sinal: o que verifico?

Verifique primeiro se o controlador espera o mesmo tipo de sinal configurado no sensor: PNP/NPN, 0...10 V ou 4...20 mA. Para IO-Link, confira também a configuração do mestre e a ligação conforme o datasheet.

A leitura de temperatura parece incorreta; devo trocar o sensor?

Antes da troca, confira se a temperatura está dentro da faixa especificada, se o sensor está instalado corretamente e se a entrada do sistema está configurada para o sinal utilizado. Consulte o datasheet para os procedimentos de verificação.

É melhor escolher este modelo ou um sensor sem IO-Link?

Escolha o TN2415 quando forem necessários display, IO-Link e as opções de saídas indicadas na ficha. Se o sistema não utilizar essas funções, compare os requisitos de conexão, faixa e saída com a alternativa considerada.

Que cuidados devo ter na instalação elétrica?

Use alimentação de 18...32 V DC e conexão M12 codificação A, com 4 contatos. Consulte o datasheet para a atribuição dos pinos e para a ligação correspondente à configuração escolhida.

Como confirmo se o TN2415 atende à pressão do meu processo?

Compare a pressão de operação do ponto de instalação com o limite de 300 bar informado para o sensor. Considere também as condições de montagem e as instruções do fabricante.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura de resistência indicado na ficha como 1 x Pt 1000. (Ref.: elemento de medição do TN2415)

DIN EN 60751, classe A

Norma e classe de referência declaradas para o elemento Pt 1000. (Ref.: DIN EN 60751, classe A)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: interface de comunicação IO-Link)

PNP/NPN

Tipos de saída de comutação indicados para as saídas digitais do sensor. (Ref.: função elétrica PNP/NPN)

IP 67

Grau de proteção declarado para o produto; as condições de instalação devem seguir as especificações do fabricante. (Ref.: grau de proteção IP 67)
