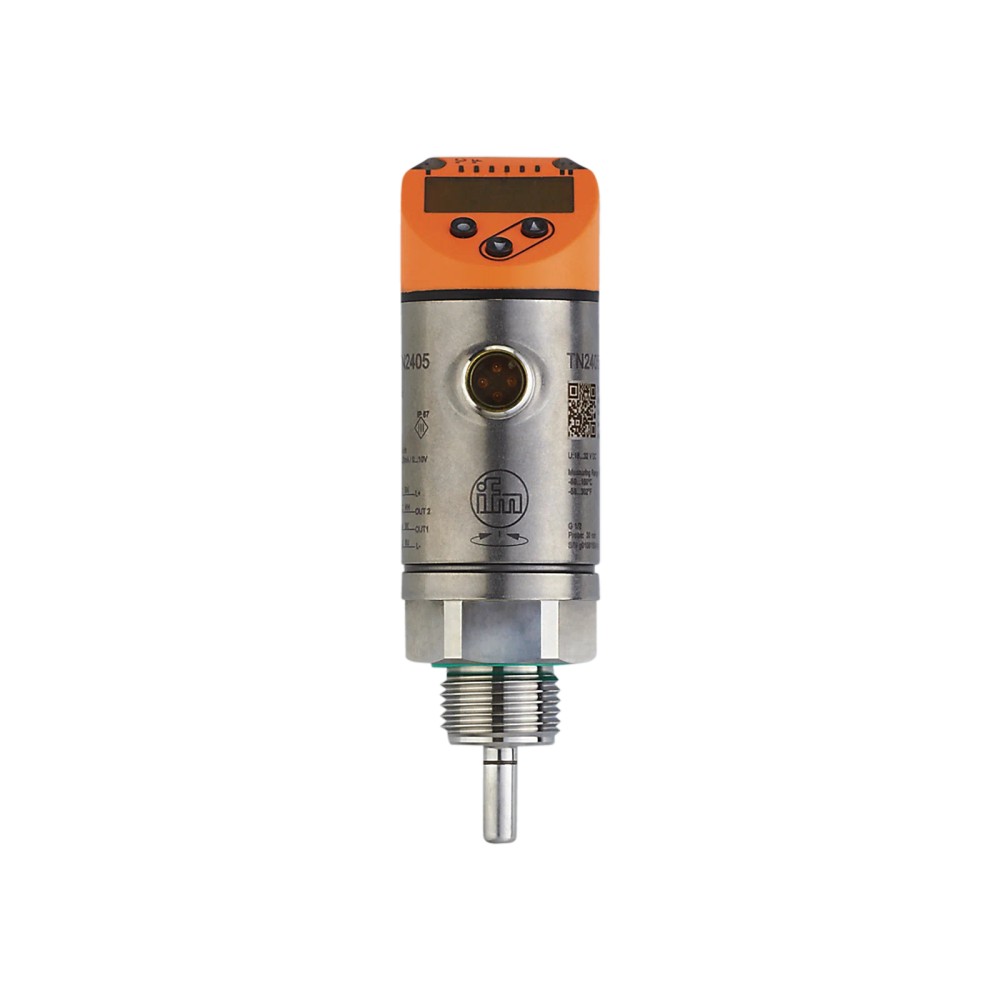

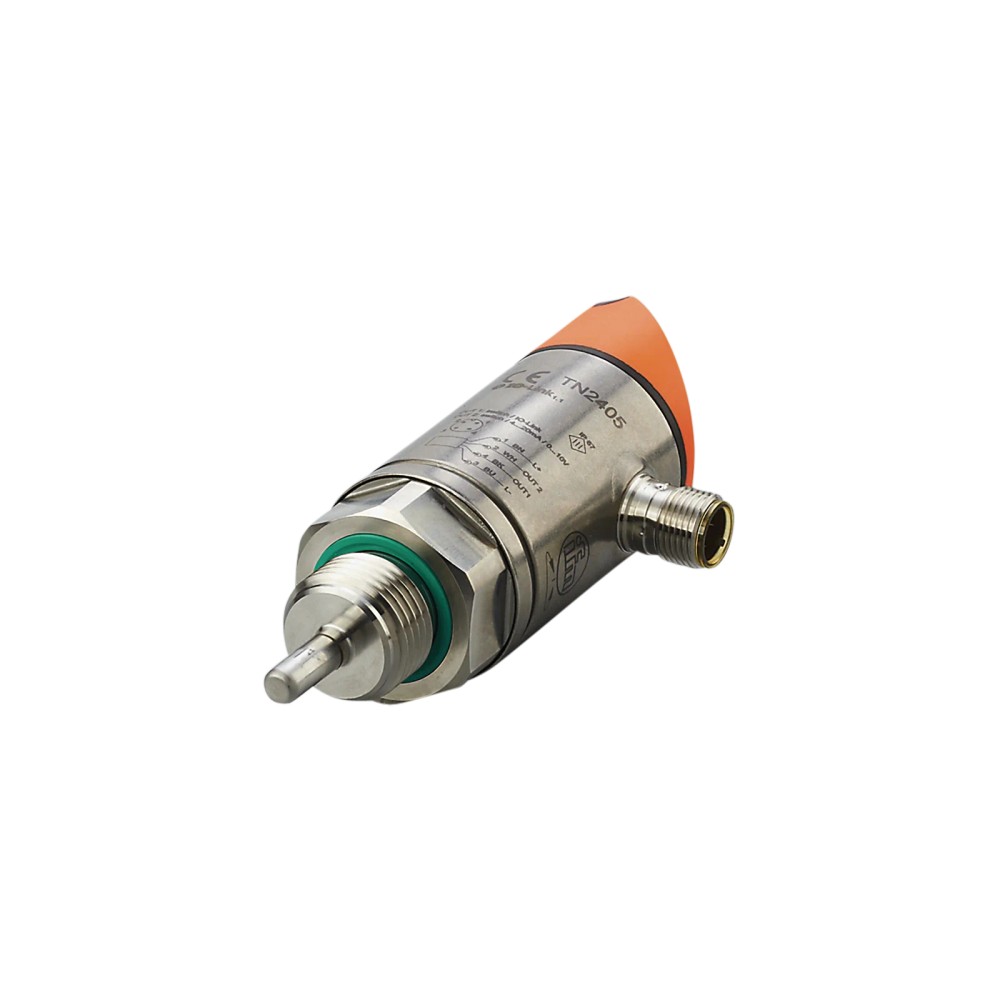

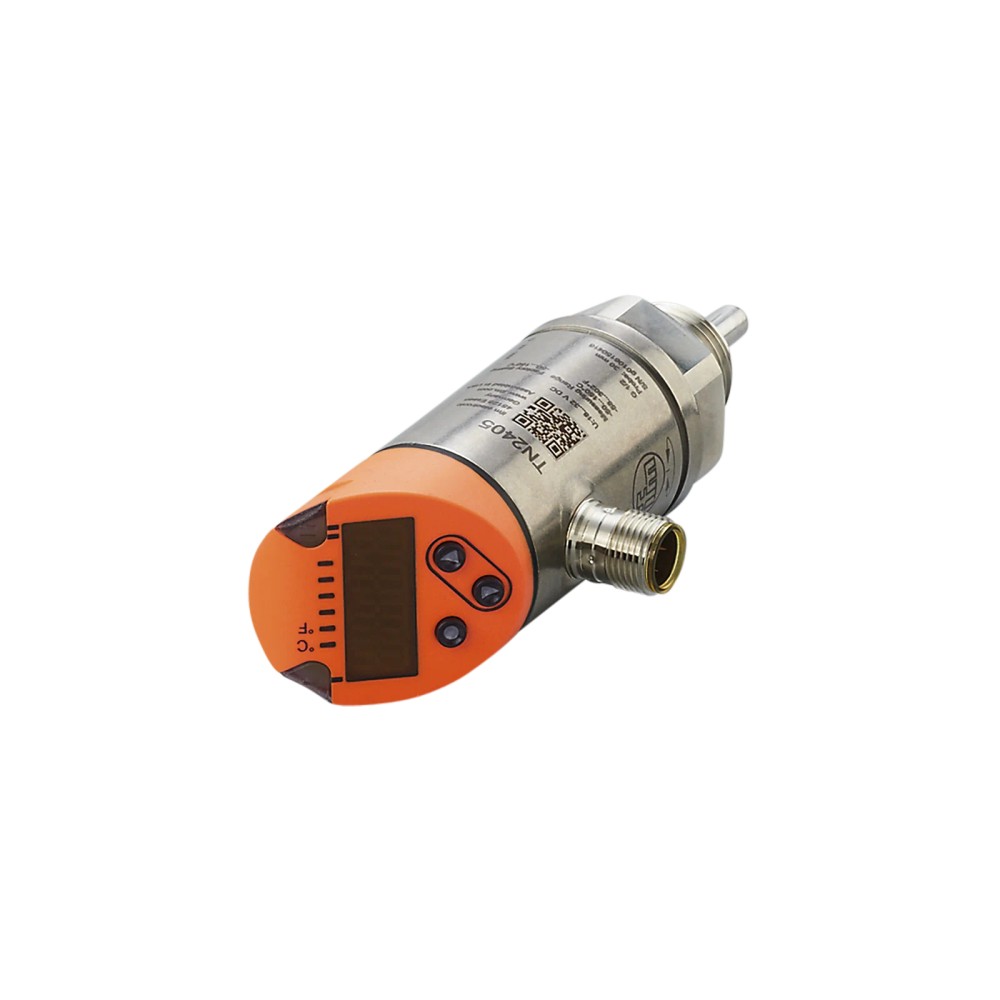

Sensor de Temperatura ifm TN2405 com Display IO-Link

Pré-visualizar: TN2405 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Display IO-Link -50 a 150°C

TN2405 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Display IO-Link -50 a 150°C

Imagem meramente ilustrativa

R$ 4.211,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2405
EAN: 4021179297905
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2405 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Display IO-Link -50 a 150°C"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Conexão de processo

G 1/2 rosca externa

Conexão elétrica

M12, codificação A, 4 contatos

Comunicação

IO-Link 1.1

Pressão máxima indicada

300 bar / 30 MPa

Elemento sensor

Pt 1000, classe A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições comerciais e de atendimento conforme informações do canal de venda.

Sobre o Sensor de Temperatura ifm TN2405 com Display, Saída Analógica e IO-Link, -50 a 150 °C

O ifm TN2405 é um sensor de temperatura com display para monitoramento de fluidos líquidos e gasosos. Mede de -50 a 150 °C e utiliza elemento Pt 1000 classe A conforme DIN EN 60751. Possui saídas de comutação PNP/NPN, saída analógica e comunicação IO-Link, além de conexão de processo G 1/2 externa.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TN2405
Faixa de medição	-50 a 150 °C
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Saídas	2 saídas digitais; 1 saída analógica
Sinal analógico	4...20 mA ou 0...10 V
Interface	IO-Link, revisão 1.1
Conexão de processo	G 1/2 rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos
Resistência à pressão	300 bar / 30 MPa
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50 a 150 °C, considerando as condições de processo e instalação.
Instalações que aceitam conexão de processo G 1/2 externa e conexão elétrica M12, codificação A, com 4 contatos.
Sistemas que utilizam entrada analógica de 4...20 mA ou 0...10 V, saídas de comutação PNP/NPN ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura medida exceda a faixa especificada de -50 a 150 °C.
Instalações cuja conexão de processo não seja compatível com G 1/2 rosca externa, salvo uso de solução de adaptação validada para o processo.
Aplicações que exijam pressão acima de 300 bar ou condições ambientais fora dos limites especificados pelo fabricante.

APLICAÇÕES E USO

Uso comprovadamente indicado nos dados do produto: monitoramento de temperatura de fluidos líquidos e gasosos, dentro da faixa especificada de -50 a 150 °C e respeitando a pressão máxima de 300 bar.
Possibilidade de uso em sistemas de controle que recebam sinal analógico 4...20 mA ou 0...10 V; validar previamente a configuração de saída e os requisitos elétricos do controlador.
Possibilidade de integração em rede IO-Link 1.1 com suporte a COM2 e ao perfil informado; confirmar a compatibilidade do mestre e a parametrização do sistema.
A adequação a um fluido específico, à vedação, à limpeza do processo e às condições de pressão deve ser validada com os materiais em contato com o fluido e os dados completos do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura ifm TN2405 com Display, Saída Analógica e IO-Link, -50 a 150 °C, verifique estes pontos:

Escolha o TN2405 quando

O processo exigir medição entre -50 e 150 °C, display local, conexão G 1/2 externa e uma ou mais opções de sinal entre comutação, analógico e IO-Link.

Avalie outra configuração quando

A temperatura necessária estiver fora da faixa indicada, a conexão mecânica requerida não for G 1/2 externa ou a pressão de processo superar 300 bar. Confirme também os requisitos de sinal e alimentação no datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com display; transmissor de temperatura	Identificação do produto conforme ficha.
Modelo	TN2405	Código de modelo do sensor.
Marca	ifm / ifm electronic	Fabricante informado no anúncio.
Fluidos	Líquidos e gasosos	Meios indicados nos dados do produto.
GTIN	4021179297905	Identificação comercial do item.
SKU / Part Number	TN2405	Código do produto no anúncio.

Elemento sensor e medição
Elemento de medição	1 x Pt 1000	Elemento sensor informado pelo fabricante.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe declaradas para o Pt 1000.
Faixa de medição	-50...150 °C / -58...302 °F	Limites de medição especificados.
Ajuste de fábrica	-50...150 °C	Faixa configurada de fábrica conforme dados do anúncio.
Ponto de comutação SP	-49,8...150 °C / -57,6...302 °F	Faixa declarada para ajuste do ponto de comutação.
Ponto de comutação e retorno rP	-50...149,8 °C / -58...301,6 °F	Limites declarados para o ponto de retorno.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Valor de precisão indicado na ficha; MS conforme a notação do fabricante.

Alimentação e proteção elétrica
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada para as saídas.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saídas e sinais
Função elétrica	PNP/NPN	Tipos de saída de comutação declarados.
Quantidade de saídas digitais	2	Quantidade especificada.
Saída OUT1	Saída de comutação / IO-Link	Funções atribuídas à saída OUT1.
Saída OUT2	Saída de comutação / saída analógica	Funções atribuídas à saída OUT2.
Quantidade de saídas analógicas	1	Quantidade especificada.
Corrente da saída analógica	4...20 mA	Opção de sinal analógico em corrente.
Tensão da saída analógica	0...10 V	Opção de sinal analógico em tensão.
Carga máxima	500 Ω	Carga máxima declarada.
Resistência de carga mínima	2000 Ω	Resistência de carga mínima indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente especificado.
Quantidade de saídas digitais / analógicas	2 digitais / 1 analógica	Resumo das quantidades informadas; consulte o datasheet para a configuração de funções simultâneas.

IO-Link e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade e tipo de transferência informados.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo indicado.
DeviceID	706	Identificador IO-Link do dispositivo.
Tempo mínimo do ciclo do processo	2,3 ms	Valor mínimo declarado para o ciclo de processo.
Watchdog integrado	Sim	Recurso indicado na ficha.

Faixa e configuração do sinal
Ponto inicial do sinal analógico	-50...145 °C / -58...293 °F	Faixa declarada para configuração do início do sinal.
Ponto final do sinal analógico	-45...150 °C / -49...302 °F	Faixa declarada para configuração do fim do sinal.
Possibilidades de ajuste	Histerese / janela; abertura / fechamento; lógica de comutação; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Parâmetros configuráveis listados pelo fabricante.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Tempos de resposta informados para os critérios T05 e T09.
Retardo de prontidão	1 s	Tempo declarado até a prontidão do dispositivo.

Condições ambientais e robustez
Temperatura ambiente	-25...80 °C	Faixa ambiente de operação declarada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Proteção IP	IP 67	Grau de proteção especificado; a instalação deve manter as condições de montagem e conexão indicadas pelo fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio declarada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC indicadas na ficha.
MTTF	207 anos	Valor publicado nos dados do produto; não representa prazo de garantia.

Dados mecânicos e conexão de processo
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica de processo.
Comprimento de instalação	30 mm	Comprimento de instalação especificado.
Comprimento da sonda	16 mm	Comprimento da parte sensora informado.
Diâmetro da sonda	6 mm	Diâmetro informado.
Dimensões do invólucro	Ø 34 / L = 117 mm	Dimensões gerais declaradas.
Formato do invólucro	Cilíndrico	Formato mecânico informado.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado para o produto.
Torque máximo de aperto	45 Nm	Limite de aperto especificado; seguir as instruções de montagem do fabricante.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM	Materiais indicados para as partes em contato com o fluido.
Materiais de construção	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais declarados para o produto.
Peso	231,5 g	Peso informado no dataset do produto.

Conexão elétrica
Conector	1 x M12; codificação A; 4 contatos, dourados	Conexão elétrica especificada.
Máximo torque de aperto	45 Nm	Torque máximo informado para o produto; confirmar no desenho e manual a aplicação correta durante a instalação.
Número de aprovação UL	K015	Identificador de aprovação informado na ficha.

Display e indicadores

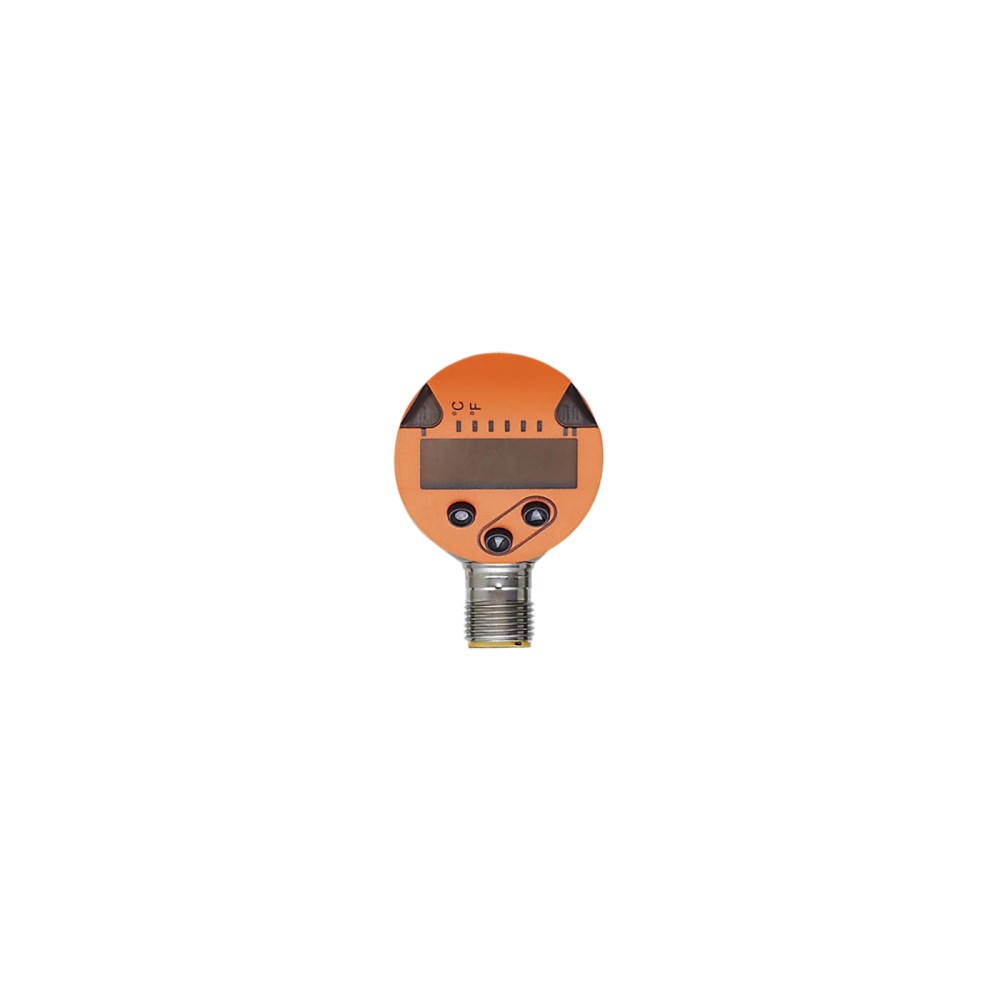

Display	Display alfanumérico de 4 dígitos, vermelho / verde	Formato de exibição dos valores de medição.
Unidade do display	2 x LED, verde	Indicadores de unidade informados.
Status de chaveamento	2 x LED, amarelo	Indicadores de estado das saídas de comutação.

Dados de fornecimento e documentos
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Desenho dimensional	Disponível no link técnico listado em Documentos	Documento do fabricante fornecido no contexto.
Datasheet	TN2405-00_PT-BR.pdf	Folha de dados do fabricante em português.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor SSP 0 Generic Profiled Sensor; DeviceID 706.

• Sinal analógico selecionável: 4...20 mA ou 0...10 V.

• Saídas de comutação PNP/NPN.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos; alimentação de 18...32 V DC. Verifique a pinagem e o esquema elétrico do datasheet antes de conectar. Não há identificação de dispositivos específicos compatíveis na ficha.

Processo G 1/2 rosca externa. A compatibilidade mecânica depende da rosca correspondente no ponto de instalação e dos requisitos de vedação do processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada IO-Link 1.1 e suporte ao perfil indicado	✓	O sensor possui interface IO-Link, revisão 1.1, COM2 e perfil SSP 0 Generic Profiled Sensor.
Controlador com entrada analógica 4...20 mA ou 0...10 V	✓	A ficha especifica uma saída analógica configurável como corrente ou tensão; confirme a configuração e a compatibilidade elétrica da entrada.
Instalação com porta de processo G 1/2 fêmea correspondente	✓	A conexão de processo do sensor é G 1/2 rosca externa; a vedação e a adequação ao fluido devem ser verificadas no projeto.
Processo com temperatura acima de 150 °C ou abaixo de -50 °C	✗	A condição está fora da faixa de medição especificada.
Processo com pressão superior a 300 bar	✗	A pressão excede a resistência à pressão indicada de 300 bar / 30 MPa.
Instalação que exige conexão elétrica diferente de M12 codificação A com 4 contatos, sem adaptação validada	✗	A conexão elétrica especificada é 1 x M12, codificação A, com 4 contatos.

INSTALAÇÃO

Como instalar o Sensor de Temperatura ifm TN2405 com Display, Saída Analógica e IO-Link, -50 a 150 °C

Confirme que a faixa de temperatura, a pressão de processo e as condições ambientais estão dentro dos limites especificados.
Verifique se a conexão de processo G 1/2 externa corresponde à porta de instalação e se os materiais em contato com o fluido são adequados ao processo.
Instale o sensor respeitando o desenho dimensional e o torque máximo de aperto de 45 Nm indicado pelo fabricante.
Conecte o cabo à conexão M12 codificação A, com 4 contatos, seguindo a pinagem e o esquema elétrico do datasheet.
Alimente o equipamento dentro da faixa de 18...32 V DC e confira a compatibilidade da entrada escolhida: PNP/NPN, analógica ou IO-Link.
Após energizar, verifique o display, o estado das saídas e a leitura no controlador; configure os parâmetros necessários conforme o manual/datasheet.

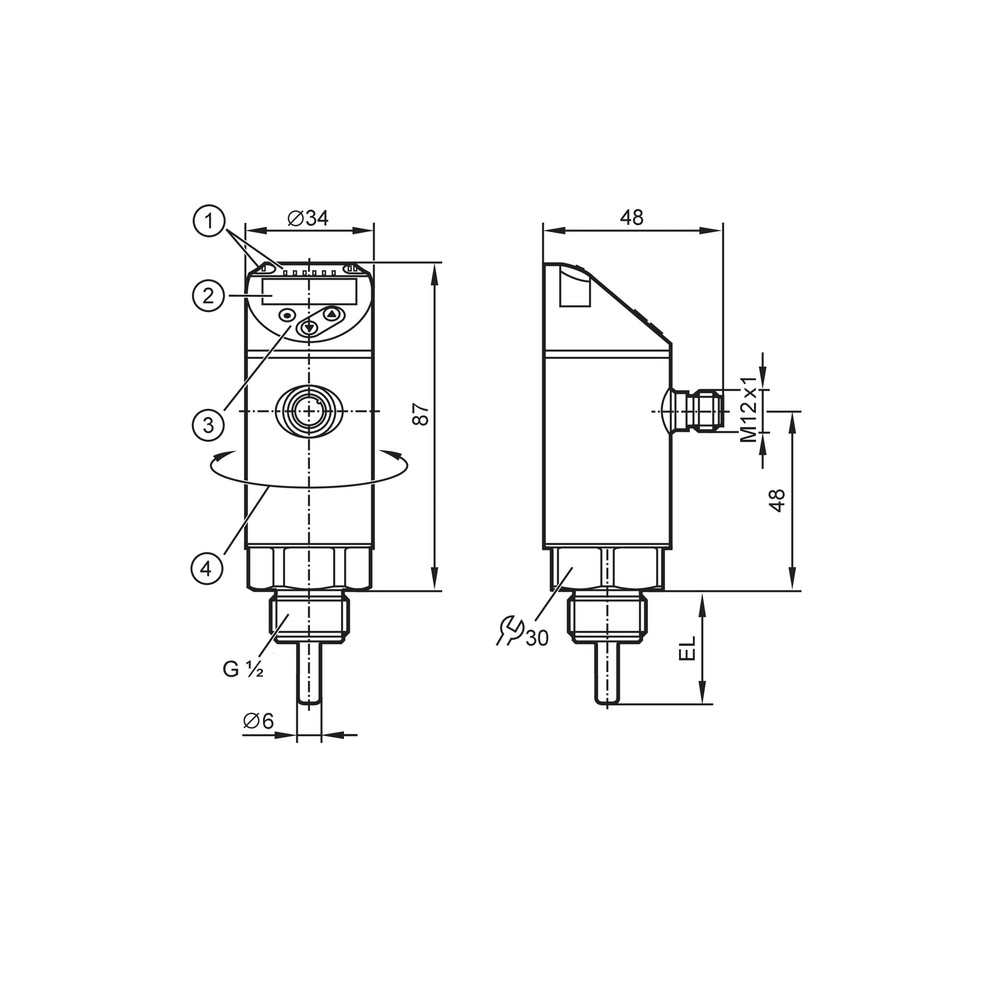

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display sem indicação ou sensor sem resposta.	Alimentação ausente, tensão fora da faixa especificada ou conexão M12/pinagem incorreta.	Meça a alimentação no conector e confirme 18...32 V DC; inspecione o encaixe e confira a pinagem no datasheet.
Controlador não recebe sinal de saída esperado.	Tipo de saída ou configuração selecionada não corresponde à entrada do controlador.	Identifique se a entrada utiliza PNP/NPN, 4...20 mA, 0...10 V ou IO-Link e compare com a configuração do sensor e o esquema de ligação.
Leitura de temperatura instável ou diferente do processo.	Instalação, contato térmico ou condição do processo não compatível com a montagem prevista; também pode haver configuração de amortecimento.	Compare a temperatura com um instrumento de referência adequado, revise a instalação e confira os parâmetros de amortecimento no dispositivo.
Vazamento ou falha na conexão de processo.	Rosca incompatível, montagem inadequada, vedação danificada ou torque fora da especificação.	Despressurize o processo conforme procedimento da planta; confirme a rosca G 1/2, inspecione a vedação e verifique a montagem conforme documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet TN2405 em português (Datasheet) Desenho dimensional TN2405 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm TN2405 e para quem ele serve?

É um sensor de temperatura com display, saídas de comutação, saída analógica e IO-Link. Destina-se ao monitoramento de fluidos líquidos e gasosos, respeitando os limites técnicos do produto.

O que acompanha o TN2405?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados nos dados fornecidos.

O TN2405 conecta diretamente a qualquer PLC?

Não é possível afirmar compatibilidade com qualquer PLC. A conexão depende de o controlador aceitar o sinal escolhido — PNP/NPN, 4...20 mA, 0...10 V ou IO-Link — e de atender aos requisitos elétricos indicados.

Que conexão elétrica e de processo preciso ter para instalar esse sensor?

A conexão elétrica é M12 codificação A com 4 contatos, e a conexão de processo é G 1/2 externa. Confirme separadamente a pinagem elétrica e a compatibilidade mecânica da rosca.

Esse sensor serve para medir temperaturas acima de 150 °C?

Não. A faixa de medição especificada termina em 150 °C; para temperaturas superiores, selecione um sensor cuja faixa declarada cubra a condição do processo.

Posso usar o TN2405 em um processo acima de 300 bar?

Não conforme o limite indicado: a resistência à pressão especificada é 300 bar / 30 MPa. Uma pressão superior excede esse valor.

O display apagou; o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação, que deve estar entre 18 e 32 V DC, e confira o encaixe e a pinagem da conexão M12. Se a alimentação estiver correta, consulte o diagnóstico do fabricante.

A temperatura aparece no display, mas o PLC não recebe o sinal; o que conferir?

Confira se a entrada do PLC corresponde à saída configurada no sensor e verifique a ligação elétrica. Para IO-Link, confirme também que o mestre e a configuração reconhecem a revisão e o perfil indicados.

Devo comprar um kit ou apenas o sensor?

Os dados fornecidos identificam o TN2405 como uma peça por embalagem e não listam acessórios inclusos. Verifique separadamente se a instalação exige cabo M12 ou outros componentes, pois eles não estão confirmados como parte do fornecimento.

Como instalar o TN2405 sem danificar a conexão?

Use a conexão G 1/2 correspondente e respeite o torque máximo de aperto de 45 Nm informado. Consulte o desenho dimensional e o datasheet para a montagem e a pinagem antes de conectar.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura cuja resistência varia conforme a temperatura; neste sensor é especificado como classe A conforme DIN EN 60751 (Ref.: elemento de medição).

IO-Link

Interface de comunicação digital usada para comunicação e parametrização do sensor (Ref.: interface IO-Link, revisão 1.1).

PNP/NPN

Tipos de saída de comutação que determinam a forma de interface elétrica com a entrada do controlador (Ref.: função elétrica PNP/NPN).

COM2

Tipo de transferência IO-Link associado à velocidade indicada de 38,4 kBaud (Ref.: tipo de transferência).

IP 67

Grau de proteção declarado para o invólucro, conforme classificação informada pelo fabricante (Ref.: proteção IP).

Ligações relacionadas com "TN2405 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Display IO-Link -50 a 150°C"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "TN2405 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Display IO-Link -50 a 150°C"

Para avaliar, preencha:

Ligações relacionadas com
