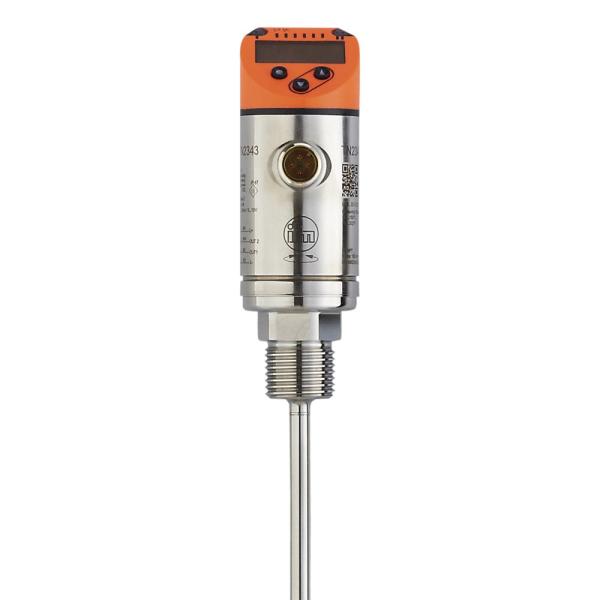

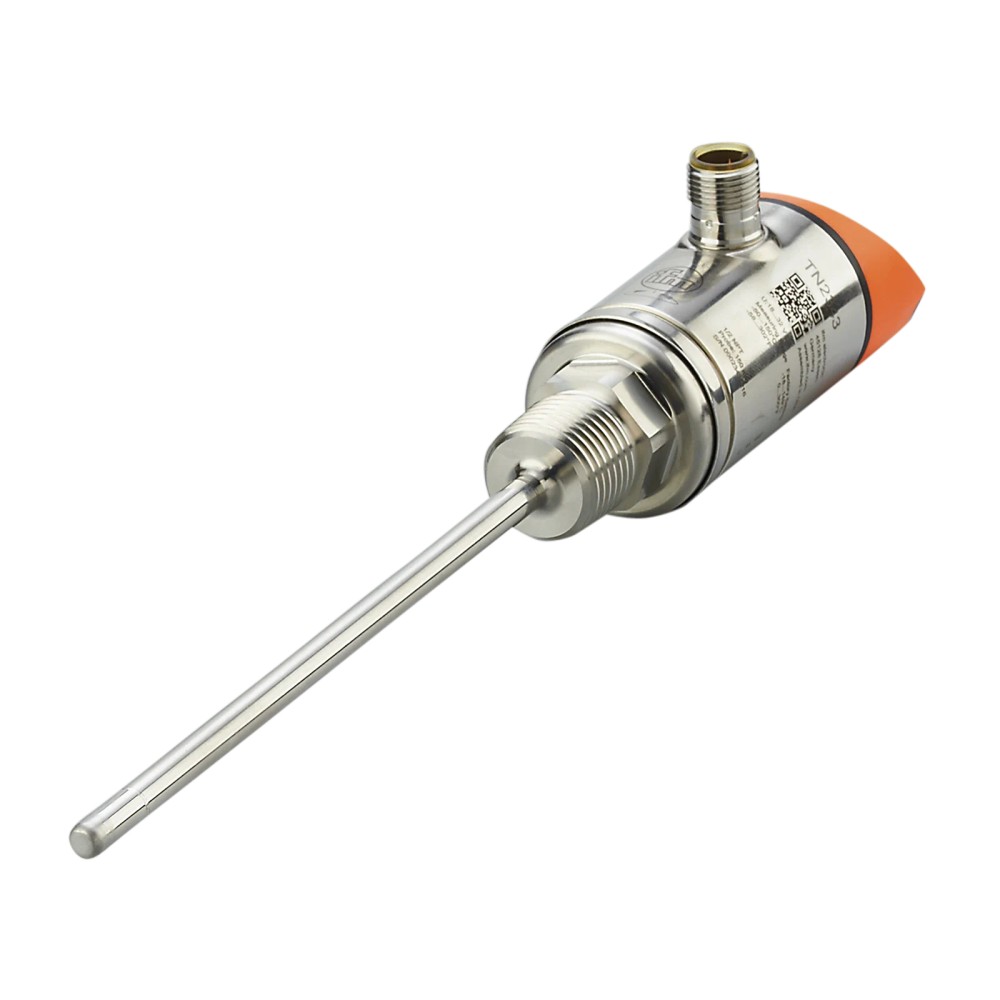

Sensor de Temperatura IFM TN2343 com Display 150mm

Pré-visualizar: TN2343 IFM - Sensor de Temperatura IFM Monitoramento Industrial Display 150mm IO-Link

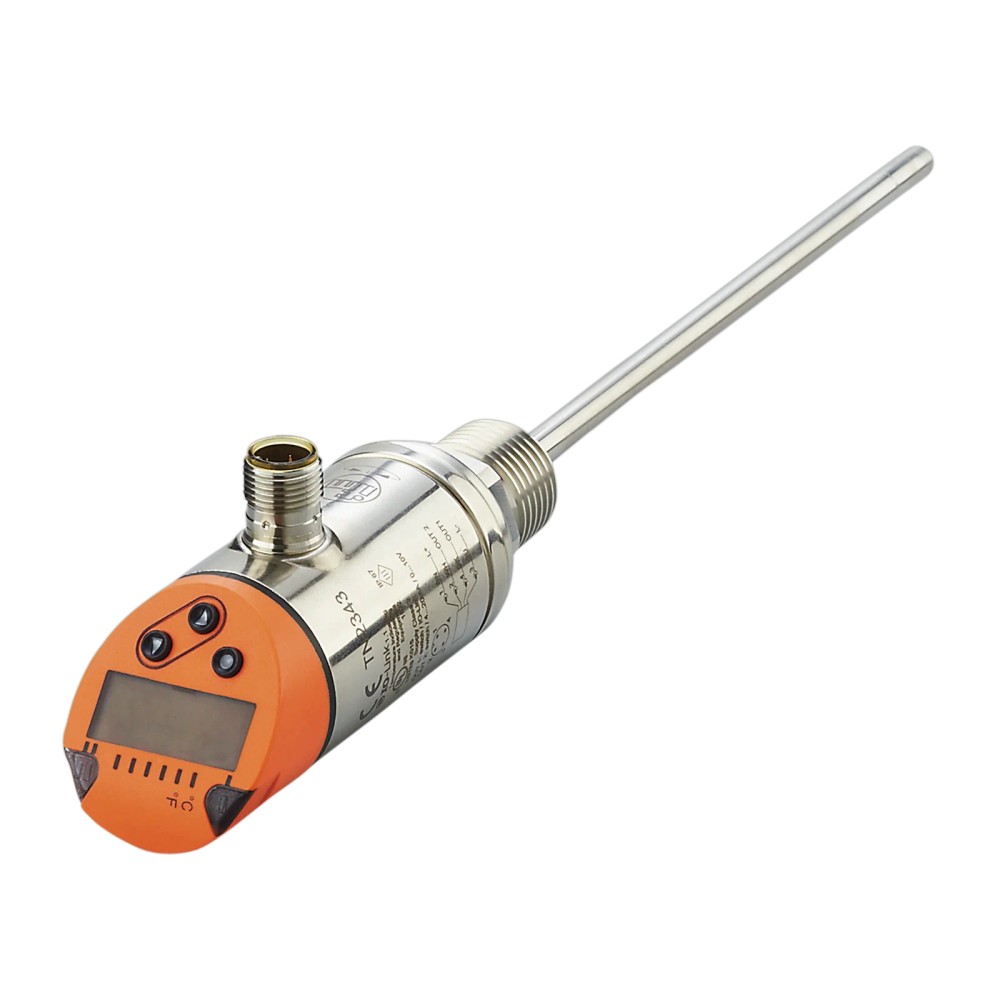

TN2343 IFM - Sensor de Temperatura IFM Monitoramento Industrial Display 150mm IO-Link

Imagem meramente ilustrativa

R$ 4.296,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2343
EAN: 4021179297899
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2343 IFM - Sensor de Temperatura IFM Monitoramento Industrial Display 150mm IO-Link"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Comprimento de instalação

150 mm

Conexão de processo

1/2" NPT externa

Conexão elétrica

M12, codificação A, 4 contatos

Sinais disponíveis

2 saídas digitais e 1 saída analógica

Comunicação

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TN2343 com Display, IO-Link e comprimento de instalação de 150 mm

O IFM TN2343 é um sensor transmissor de temperatura com display para monitoramento de processos industriais. Utiliza elemento de medição Pt 1000 classe A conforme DIN EN 60751 e cobre a faixa de -50 a 150 °C. Oferece IO-Link, duas saídas digitais e uma saída analógica, além de conexão de processo 1/2" NPT externa.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TN2343
Tipo	Sensor transmissor de temperatura com display
Faixa de medição	-50 a 150 °C
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Comprimento de instalação	150 mm
Conexão de processo	1/2" NPT, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Saídas e comunicação	2 saídas digitais, 1 saída analógica e IO-Link
Pressão máxima indicada	250 bar / 25 MPa
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos ou gasosos, conforme a aplicação e os limites especificados.
Instalações com conexão de processo 1/2" NPT externa, comprimento de inserção de 150 mm e interface elétrica M12 compatível.
Sistemas que utilizem IO-Link ou os sinais de saída digital e analógica disponíveis.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de processo ultrapasse a faixa especificada de -50 a 150 °C.
Montagens cujo ponto de instalação exija conexão de processo diferente de 1/2" NPT externa ou comprimento de inserção incompatível com 150 mm; a ficha não informa adaptadores incluídos.
Sistemas que exijam sinal ou conexão elétrica diferente dos disponíveis; confirme a configuração elétrica completa no datasheet antes da integração.

APLICAÇÕES E USO

Uso documentado para medição de temperatura em fluidos líquidos e gasosos, dentro da faixa de -50 a 150 °C e respeitando a pressão máxima especificada de 250 bar.
Monitoramento de processo com leitura local pelo display e integração por IO-Link, quando o sistema de controle suportar a interface informada.
Aplicações com aquisição por saída analógica de 4...20 mA ou 0...10 V, após confirmar a configuração do sensor e a compatibilidade da entrada receptora.
A ficha não identifica setores ou processos específicos; verificar compatibilidade química e condições do fluido com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TN2343 com Display, IO-Link e comprimento de instalação de 150 mm, verifique estes pontos:

Escolha o TN2343 quando

O processo estiver dentro da faixa de -50 a 150 °C e a montagem aceitar rosca externa 1/2" NPT, comprimento de instalação de 150 mm e conexão elétrica M12. É apropriado quando o sistema também puder utilizar IO-Link, duas saídas digitais ou uma saída analógica.

Considere outra configuração quando

A temperatura necessária estiver fora da faixa declarada, ou quando a conexão mecânica requerida não for 1/2" NPT externa. Para sinais, alimentação ou interfaces diferentes, compare os requisitos do sistema com as especificações completas do fabricante antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TN2343	Identificação do produto IFM.
Tipo de produto	Transmissor de temperatura com display	Função declarada na ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
Elemento de medição	1 x Pt 1000	Elemento sensor especificado pelo fabricante.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe declaradas para o Pt 1000.
Substâncias	Fluidos líquidos e gasosos	Meios de aplicação indicados nos dados do produto.

Faixa de medição e desempenho
Alcance de medição	-50...150 °C / -58...302 °F	Limites de medição declarados.
Ajuste de fábrica	0...300 °F	Ajuste de fábrica informado nos atributos do anúncio.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS)	Valor declarado pelo fabricante; MS conforme notação da ficha.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores conforme DIN EN 60751.
Retardo de prontidão	1 s	Tempo declarado até a prontidão.

Alimentação e consumo
Tensão de operação	18...32 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo declarado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.

Saídas e sinais
Quantidade de saídas digitais	2	Quantidade declarada.
Função elétrica das saídas digitais	PNP/NPN	Tipo de saída informado pelo fabricante; conferir configuração e ligação no datasheet.
Quantidade de saídas analógicas	1	Quantidade declarada.
Corrente da saída analógica	4...20 mA	Forma de sinal analógico declarada.
Tensão da saída analógica	0...10 V	Forma de sinal analógico declarada; verificar configuração aplicável.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.
Watchdog integrado	Sim	Recurso declarado pelo fabricante.

Comunicação
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência informada.

Condições de processo e ambiente
Resistência à pressão	250 bar / 25 MPa	Limite de pressão declarado; respeitar as condições de instalação e processo do fabricante.
Temperatura ambiente	-25...80 °C	Faixa ambiente especificada.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento declarados.
Grau de proteção	IP 67	Grau de proteção informado; não substitui a verificação das condições de instalação.

Dados mecânicos e conexões
Conexão de processo	1/2" NPT, rosca externa	Interface mecânica de processo declarada.
Comprimento de instalação EL	150 mm	Comprimento de inserção informado.
Diâmetro da sonda	6 mm	Dimensão declarada para a sonda.
Dimensões	Ø 34 mm / comprimento total 242 mm	Dimensões gerais informadas.
Invólucro	Cilíndrico	Formato indicado nos dados do produto.
Materiais em contato com o fluido	1.4404, aço inoxidável / 316L	Material declarado para as partes em contato com o fluido.
Materiais do invólucro	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais informados nos dados do produto.
Peso	304,5 g	Peso constante nos atributos do catálogo.

Conexão elétrica
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector e contatos declarados pelo fabricante.

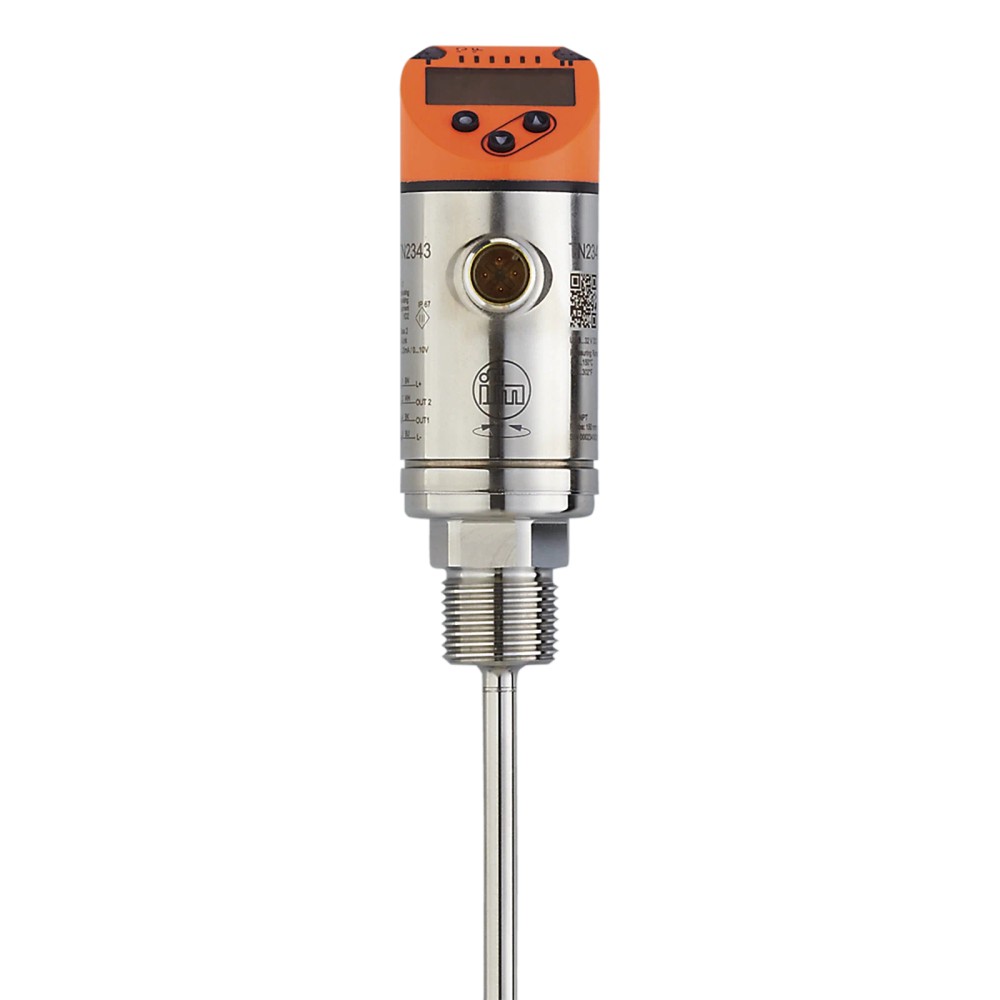

Display e operação

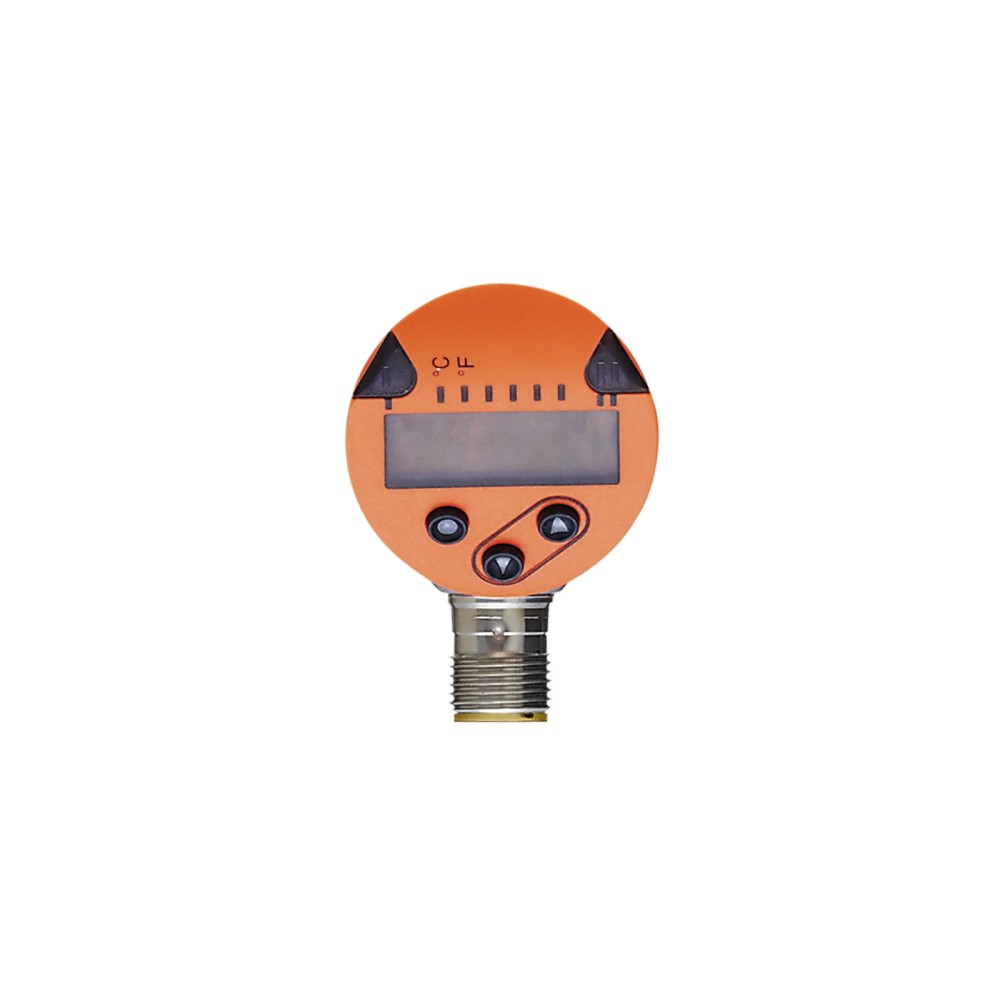

Display	Display alfanumérico de 4 dígitos, vermelho/verde	Descrição do catálogo do produto.
Parte superior do invólucro	Giratória em 345°	Característica indicada na descrição do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 32 V DC. Disponibiliza duas saídas digitais PNP/NPN e uma saída analógica; a saída analógica pode ser configurada como 4...20 mA ou 0...10 V conforme os dados do fabricante. Verifique a pinagem e a configuração no datasheet antes da ligação.

Processo Rosca externa 1/2" NPT; comprimento de instalação de 150 mm. Compatibilidade mecânica depende de o ponto de montagem aceitar essa rosca e dimensão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com porta de processo 1/2" NPT fêmea, profundidade apropriada e fluido dentro da faixa de medição.	✓	A rosca externa especificada é 1/2" NPT e o comprimento de instalação é 150 mm; confirme o espaço e a vedação requeridos pela montagem.
Controlador ou mestre com IO-Link revisão 1.1 e comunicação COM2 a 38,4 kBaud.	✓	A ficha declara IO-Link, revisão 1.1 e taxa COM2 de 38,4 kBaud.
Entrada analógica que aceite 4...20 mA ou 0...10 V, conforme a configuração selecionada.	✓	A ficha informa corrente analógica de 4...20 mA e tensão analógica de 0...10 V; confirme a configuração e a entrada do controlador.
Rede elétrica com alimentação fora de 18...32 V DC.	✗	A alimentação especificada é de 18...32 V DC.
Processo que exija medição abaixo de -50 °C ou acima de 150 °C.	✗	A faixa de medição especificada é de -50 a 150 °C.
Conexão mecânica diferente de 1/2" NPT externa, sem adaptação validada para a instalação.	✗	A conexão de processo declarada é 1/2" NPT externa; a ficha não documenta adaptadores.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TN2343 com Display, IO-Link e comprimento de instalação de 150 mm

Confirme que a temperatura, pressão e fluido do processo estão dentro dos limites declarados e que o material em contato é adequado à aplicação.
Verifique se o ponto de montagem aceita rosca externa 1/2" NPT e comprimento de instalação de 150 mm, considerando espaço para a sonda.
Instale o sensor na conexão de processo compatível, seguindo os procedimentos de montagem e vedação aplicáveis à instalação; consulte o datasheet para instruções específicas.
Conecte o cabo com conector M12 codificação A, 4 contatos, respeitando a pinagem indicada na documentação do fabricante.
Forneça alimentação de 18...32 V DC e confira a configuração PNP/NPN, o sinal analógico escolhido ou a comunicação IO-Link conforme a arquitetura do sistema.
Após energizar, confirme a leitura no display e valide os sinais no controlador antes de liberar o processo.

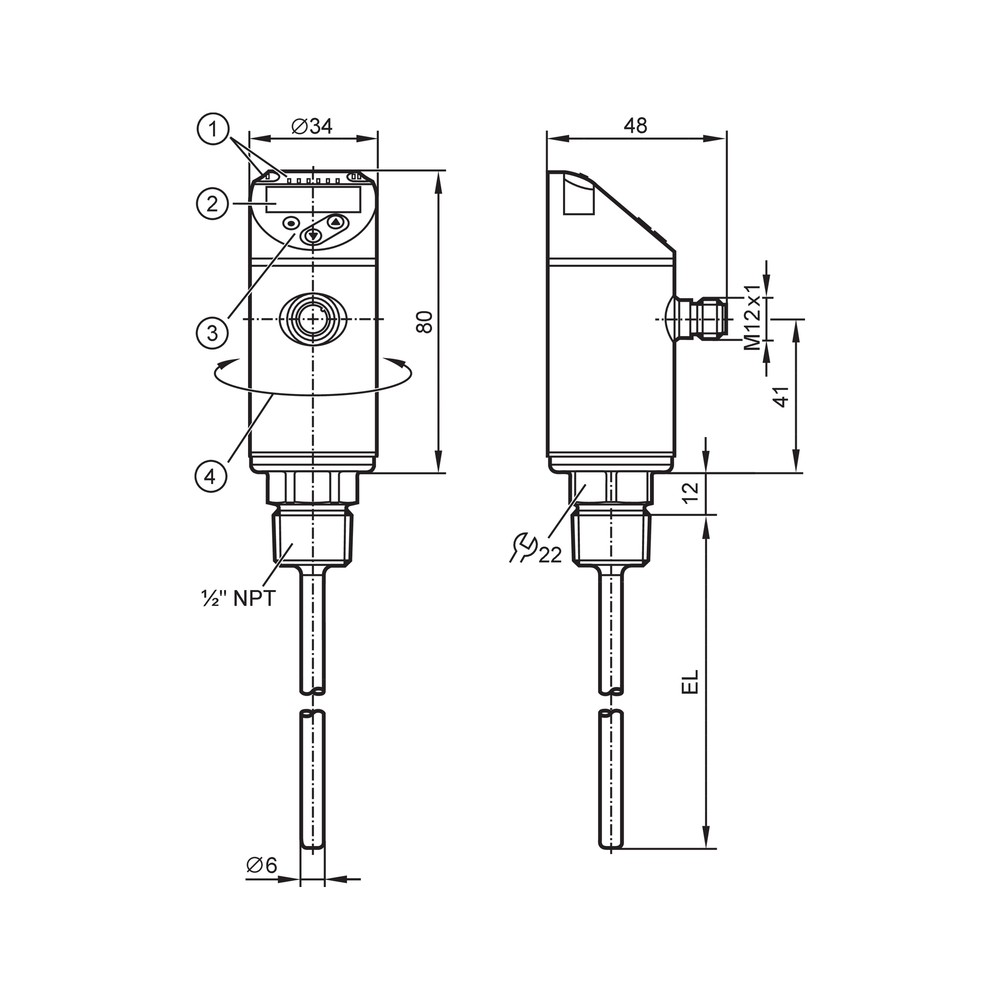

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta indicação.	Alimentação ausente ou fora da faixa de operação, ou conexão M12 incorreta.	Meça a alimentação no conector e confirme que está entre 18 e 32 V DC; confira a ligação usando o datasheet.
O controlador não recebe a saída digital esperada.	Configuração PNP/NPN ou ligação incompatível com a entrada do controlador.	Verifique a configuração da saída e compare a pinagem e o tipo de entrada do controlador com o esquema do fabricante.
A leitura analógica está ausente ou incompatível com a entrada.	Seleção divergente entre saída de corrente 4...20 mA e tensão 0...10 V, ou incompatibilidade da entrada receptora.	Confirme no sensor a configuração da saída analógica e verifique se a entrada do controlador aceita o mesmo tipo de sinal.
O valor de temperatura não corresponde à medição esperada.	Condição de processo fora da faixa, instalação inadequada da sonda ou integração/configuração incorreta.	Compare a temperatura do processo com a faixa -50 a 150 °C, confira a inserção e montagem e valide a leitura e os parâmetros conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TN2343 em português (Datasheet) Desenho em escala TN2343 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2343 e para que serve?

É um transmissor de temperatura com display e elemento Pt 1000 classe A, destinado a monitorar temperatura em fluidos líquidos ou gasosos. A ficha especifica saídas digitais e analógica, além de IO-Link.

O que acompanha o produto?

A ficha fornecida não lista acessórios ou itens incluídos; portanto, não é possível confirmar cabos, adaptadores ou outros componentes. Consulte o fornecedor para confirmar o conteúdo comercial do fornecimento.

O TN2343 funciona em qualquer conexão de processo?

Não. A conexão declarada é 1/2" NPT com rosca externa, portanto a porta de instalação precisa aceitar essa interface ou uma adaptação validada para a montagem.

Posso usar o TN2343 em processo acima de 150 °C?

Não dentro da faixa de medição especificada: o limite superior é 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa declarada cubra a condição do processo.

O sensor está ligado, mas não aparece leitura; o que verifico antes de trocar?

Verifique primeiro a alimentação, que deve estar entre 18 e 32 V DC, e a conexão M12. Consulte a pinagem do datasheet e confirme se a instalação e o processo estão dentro das condições declaradas.

A leitura analógica está errada; o sensor pode estar com defeito?

Antes de concluir que há falha, confirme se a saída configurada é 4...20 mA ou 0...10 V e se a entrada do controlador corresponde a esse sinal. Verifique também a ligação e compare a medição com a faixa especificada.

É melhor comprar o TN2343 ou um sensor sem IO-Link?

Escolha o TN2343 quando a aplicação puder utilizar IO-Link ou as saídas digital e analógica disponíveis. Se o sistema não aceitar essas interfaces, compare os requisitos elétricos e de comunicação com outro modelo antes da compra.

Preciso comprar um cabo ou adaptador junto com o sensor?

A ficha não informa acessórios incluídos nem especifica um cabo ou adaptador compatível. Confirme o conector M12, a pinagem e a conexão 1/2" NPT exigidos pela instalação antes de definir itens adicionais.

Como faço a instalação elétrica do TN2343?

Use uma conexão M12 codificação A de 4 contatos e alimentação de 18...32 V DC. Siga a pinagem e as instruções do datasheet e confira a compatibilidade entre as saídas selecionadas e as entradas do controlador.

O TN2343 pode ser instalado em um processo com pressão de 250 bar?

A ficha informa resistência à pressão de 250 bar / 25 MPa. Verifique as condições de instalação e processo no datasheet e não exceda o limite especificado.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura de resistência, identificado na ficha como 1 x Pt 1000.

DIN EN 60751, classe A

Norma e classe indicadas para o elemento de medição do sensor.

IO-Link

Interface de comunicação do sensor para integração com sistemas compatíveis.

PNP/NPN

Tipos de função elétrica declarados para as saídas digitais; a ligação deve corresponder à entrada do controlador.

IP 67

Grau de proteção declarado para o produto, conforme a especificação do fabricante.
