Sensor de Temperatura IFM TN2333 com Display IO-Link

Pré-visualizar: TN2333 IFM - Sensor Temp IFM Display Monitoramento Ind IO-Link 100mm 1/2NPT -50/150C

TN2333 IFM - Sensor Temp IFM Display Monitoramento Ind IO-Link 100mm 1/2NPT -50/150C

Imagem meramente ilustrativa

R$ 4.265,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2333
EAN: 4021179297882
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2333 IFM - Sensor Temp IFM Display Monitoramento Ind IO-Link 100mm 1/2NPT -50/150C"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Comprimento de instalação

100 mm

Rosca de processo

1/2″ NPT externa

Comunicação

IO-Link

Alimentação

18 a 32 V DC

Sinal analógico

0 a 10 V ou 4 a 20 mA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

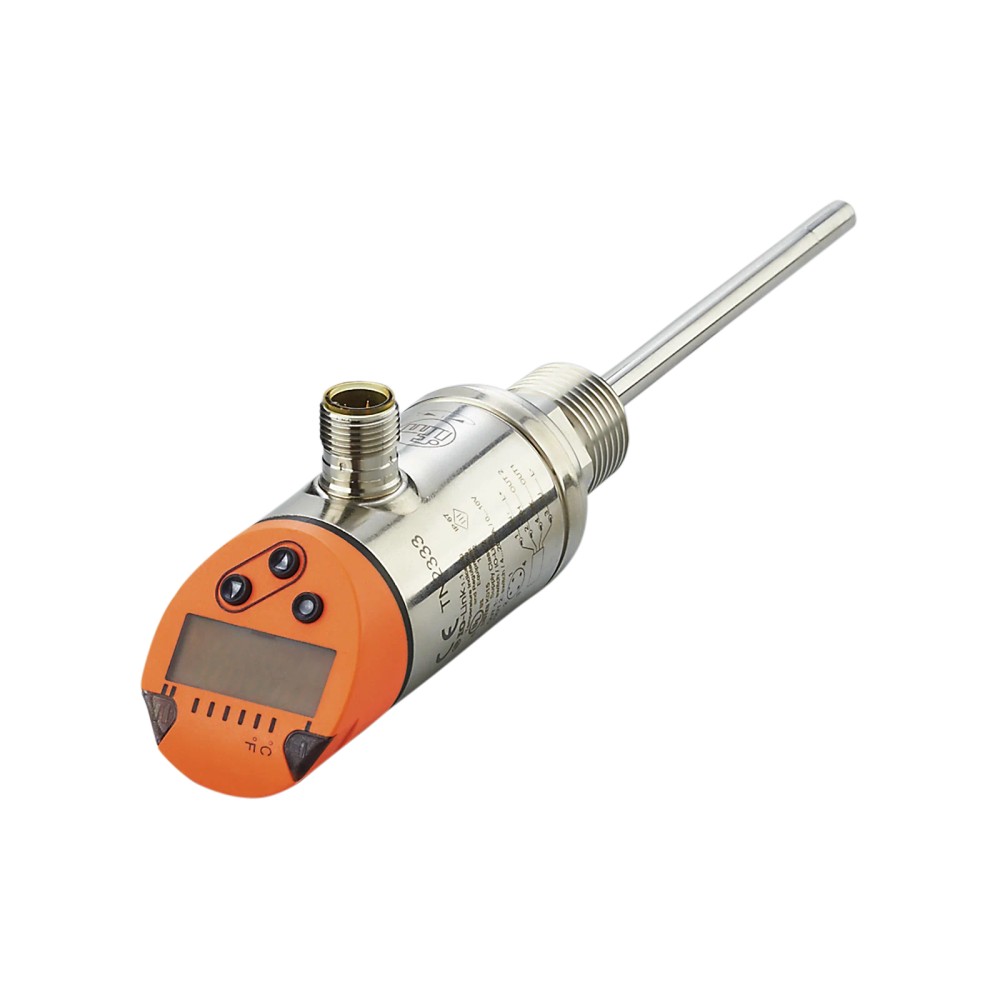

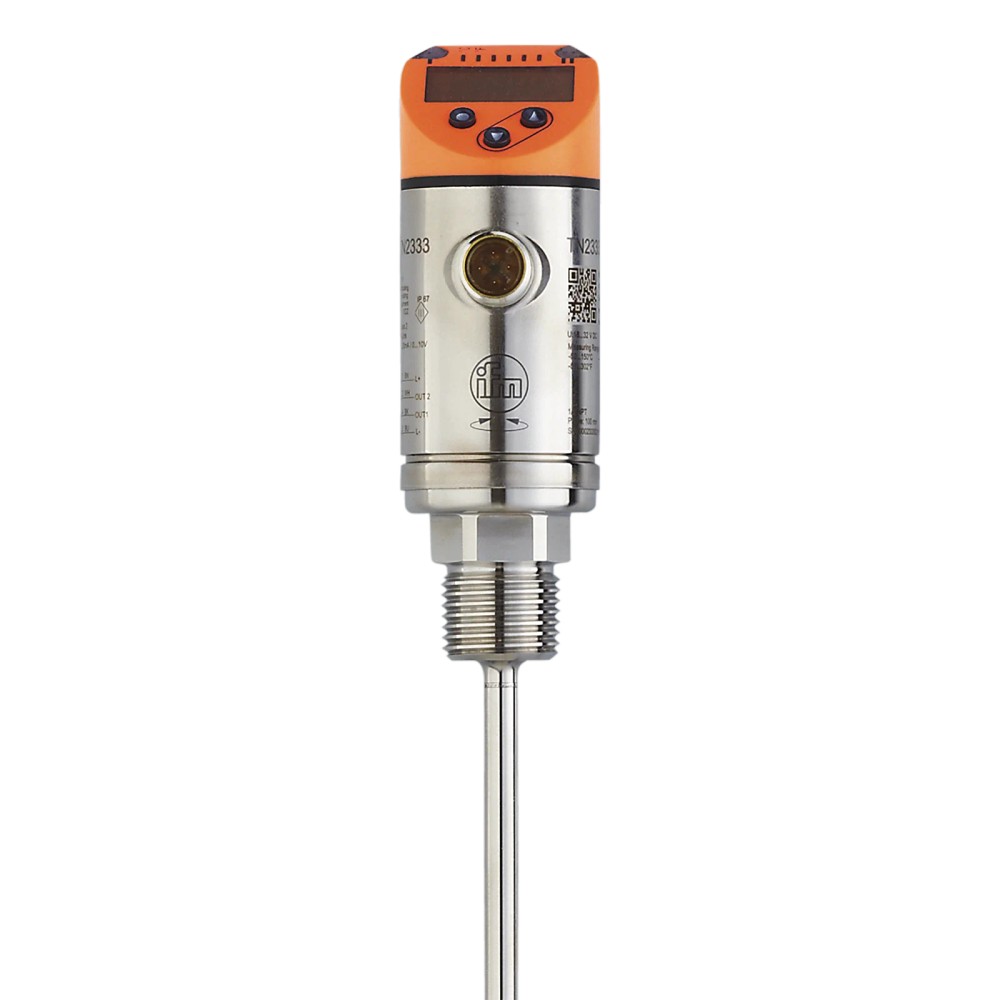

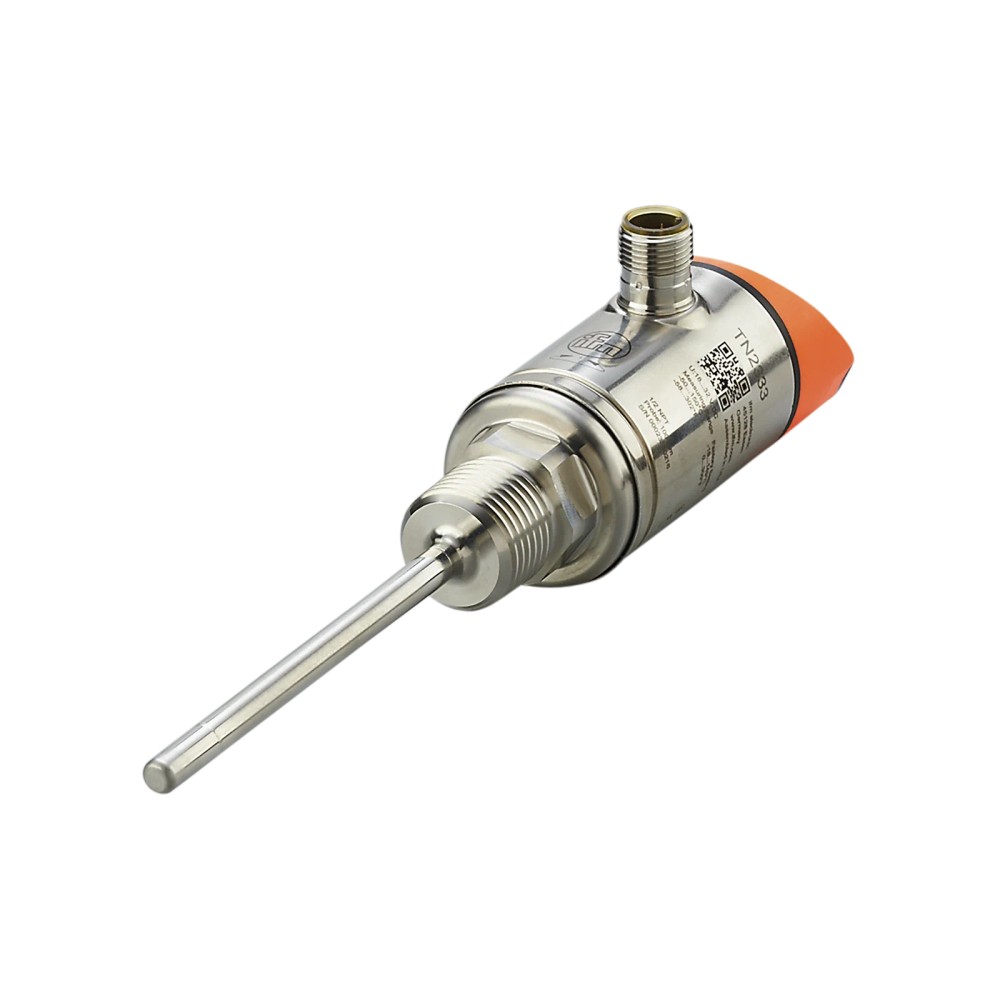

Sobre o Sensor de temperatura ifm TN2333 com display, IO-Link, Pt 1000, haste de 100 mm e conexão 1/2″ NPT

O ifm TN2333 é um sensor de temperatura com display para medir a temperatura de fluidos líquidos e gasosos. Utiliza um elemento Pt 1000 e mede de -50 a 150 °C. Oferece comunicação IO-Link e saídas configuráveis de comutação e analógicas, além de conexão de processo 1/2″ NPT externa.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TN2333
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Faixa de medição	-50 a 150 °C
Comprimento de instalação	100 mm
Conexão de processo	1/2″ NPT, rosca externa
Comunicação	IO-Link
Saídas	2 digitais e 1 analógica; configuráveis
Conexão elétrica	M12, codificação A, 4 contatos dourados
Resistência à pressão	250 bar
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos em instalações com conexão de processo 1/2″ NPT externa compatível.
Aplicações que necessitam de haste com comprimento de instalação de 100 mm, medição entre -50 e 150 °C e comunicação IO-Link.
Sistemas de controle que possam utilizar saídas digitais PNP/NPN configuráveis ou uma saída analógica configurável.

⚠ Considere outro se precisa de:

Aplicações cujo processo opere fora da faixa de medição de -50 a 150 °C ou exceda a resistência à pressão especificada de 250 bar.
Instalações cuja conexão mecânica não seja compatível com rosca externa 1/2″ NPT; a conexão elétrica M12 não substitui a verificação da rosca de processo.
Aplicações que exijam comprimento de instalação diferente de 100 mm sem confirmação de adequação pelo desenho técnico do fabricante.

APLICAÇÕES E USO

Uso informado pelo fabricante: medição de temperatura de fluidos líquidos e gasosos, respeitando a faixa de -50 a 150 °C e a resistência à pressão de 250 bar.
Possibilidade de integração em sistemas de automação que utilizem IO-Link, saídas digitais PNP/NPN ou sinal analógico de 0 a 10 V ou 4 a 20 mA. Verifique a configuração e a compatibilidade da entrada do controlador antes da instalação.
A aplicação requer conexão de processo 1/2″ NPT externa e comprimento de instalação de 100 mm. A adequação a um processo específico depende também das condições de temperatura ambiente, pressão e montagem.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura ifm TN2333 com display, IO-Link, Pt 1000, haste de 100 mm e conexão 1/2″ NPT, verifique estes pontos:

Escolha o TN2333 quando

A instalação exigir medição de temperatura de líquidos ou gases dentro de -50 a 150 °C, haste de 100 mm e conexão de processo 1/2″ NPT externa. Verifique também se a pressão do processo não ultrapassa 250 bar e se a alimentação disponível está entre 18 e 32 V DC.

Busque outra configuração quando

A faixa, o comprimento de instalação ou a rosca de processo necessários forem diferentes dos especificados. Para selecionar outra versão, compare o requisito com o datasheet do fabricante; os dados disponíveis não permitem indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de temperatura com display	Tipo de produto informado para o modelo TN2333.
Marca e modelo	ifm TN2333	Identificação do fabricante e do modelo.
Meio de medição	Fluidos líquidos e gasosos	Meios indicados nos dados técnicos disponíveis.

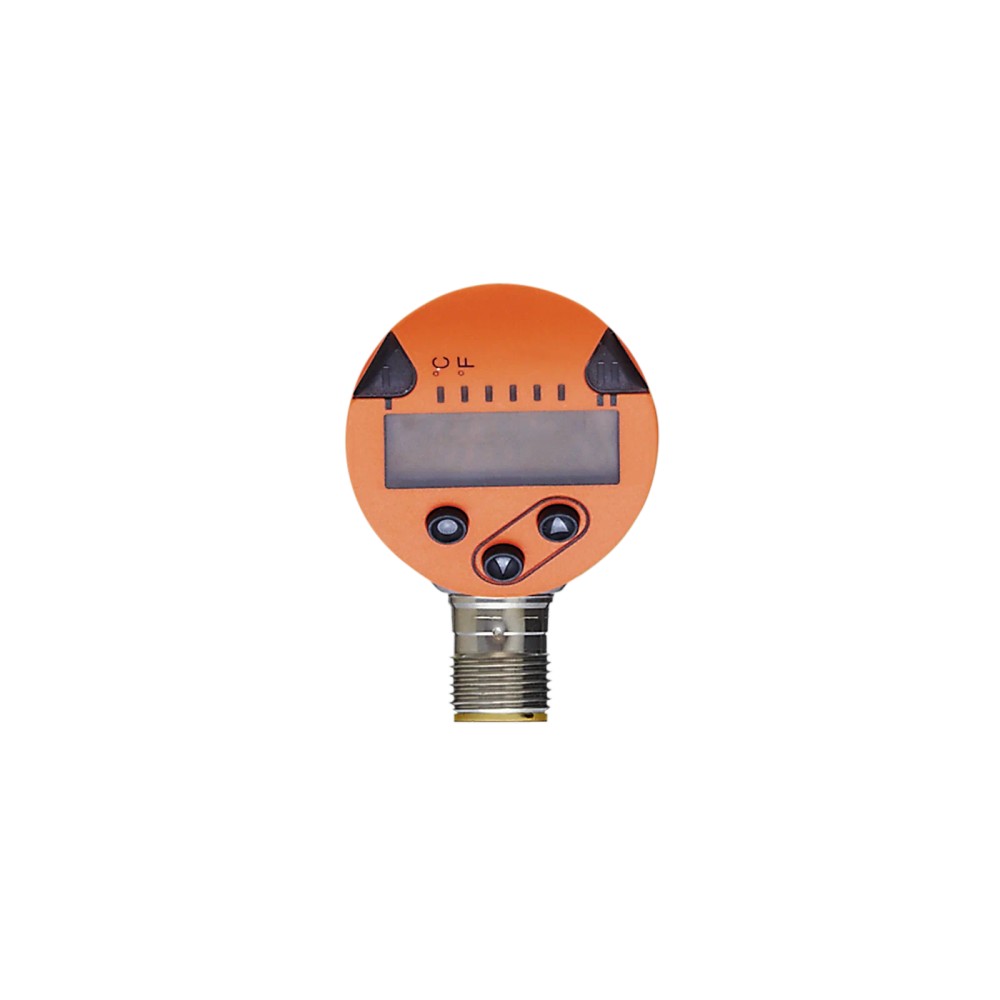

Display	Display alfanumérico de 4 dígitos, vermelho/verde	Característica informada na descrição do produto.
Carcaça giratória	345°	Característica informada na descrição do produto; não representa o ângulo de instalação da sonda.

Elemento sensor e faixa de medição
Elemento de medição	1 x Pt 1000	Elemento sensor indicado para medição de temperatura.
Classe do elemento	Classe A conforme DIN EN 60751	Padrão de referência informado para o Pt 1000.
Faixa de medição	-50 a 150 °C; -58 a 302 °F	Limites da faixa de medição especificada.
Ajuste de fábrica	0 a 300 °F	Ajuste de fábrica informado no anúncio; não confundir com a faixa de medição.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Faixa de tensão de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada nos dados técnicos.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Entradas, saídas e comunicação
Função elétrica	PNP/NPN	Tipos de saída digital informados; confirme a configuração aplicável no datasheet.
Saídas digitais	2	Quantidade informada de saídas digitais configuráveis.
Saída analógica	1	Quantidade informada de saídas analógicas configuráveis.
Sinal analógico de tensão	0 a 10 V	Alternativa de sinal analógico indicada.
Sinal analógico de corrente	4 a 20 mA	Alternativa de sinal analógico indicada.
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link, configuráveis	Tipos de sinal informados para o produto; consulte o datasheet para detalhes de configuração.
Interface de comunicação	IO-Link	Protocolo de comunicação especificado; versão e IODD não informados nos dados fornecidos.

Conexões e instalação mecânica
Conexão de processo	Rosca externa 1/2″ NPT	Interface mecânica de processo; deve corresponder à conexão da instalação.
Comprimento de instalação	100 mm	Comprimento especificado para instalação no processo.
Conexão elétrica	M12, codificação A, 4 contatos dourados	Interface elétrica indicada; verificar pinagem no datasheet.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Diâmetro do corpo	34 mm	Dimensão informada nos dados do produto.
Comprimento total	192 mm	Dimensão informada nos dados do produto.
Peso	306 g	Peso informado para o produto.

Pressão, materiais e proteção
Resistência à pressão	250 bar / 25 MPa	Limite de pressão indicado; respeitar as condições de aplicação do fabricante.
Material em contato com o fluido	1.4404, aço inoxidável / 316L	Material informado para as partes em contato com o fluido.
Materiais da construção	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados nos dados do produto; a ficha disponível não discrimina a localização de cada material.
Grau de proteção	IP 67	Grau de proteção declarado; não interpretar como autorização para qualquer condição de imersão ou instalação.

Condições ambientais e vida útil
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada para operação.
Temperatura de armazenamento	-40 a 100 °C	Faixa informada para armazenamento.
MTTF	207 anos	Valor declarado nos dados do produto; não equivale a período de garantia nem assegura a vida útil em qualquer condição.

Conformidade e identificação comercial
Certificações e normas listadas	cULus K015; DIN EN 61000-6-2; DIN EN 61000-6-3; DIN IEC 68-2-27; DIN EN 60068-2-6; UKCA; CE	Referências listadas nos dados do produto; consulte a documentação do fabricante para o escopo de cada uma.
GTIN	4021179297882	Código de identificação comercial informado.
NCM	9025.19.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link.

Conexões

Elétrica Conexão M12, codificação A, com 4 contatos dourados. Alimentação de 18 a 32 V DC. O produto dispõe de 2 saídas digitais PNP/NPN e 1 saída analógica configurável, com sinal de tensão de 0 a 10 V ou de corrente de 4 a 20 mA. Confirme a atribuição dos pinos e a configuração de saída no datasheet antes da ligação; não há modelo de dispositivo ou versão de IODD identificado nos dados fornecidos.

Processo Rosca externa 1/2″ NPT. Comprimento de instalação de 100 mm; resistência à pressão especificada de 250 bar. A compatibilidade mecânica depende da rosca correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo 1/2″ NPT compatível e espaço para comprimento de instalação de 100 mm.	✓	A rosca externa e o comprimento de instalação correspondem às características informadas para o TN2333.
Sistema com alimentação de 18 a 32 V DC e entrada compatível com IO-Link.	✓	A faixa de alimentação e a interface IO-Link estão especificadas para o produto; a compatibilidade do mestre IO-Link deve ser confirmada no sistema.
Controle que aceite sinal analógico de 0 a 10 V ou de 4 a 20 mA, conforme configuração.	✓	As duas formas de sinal analógico estão informadas. A configuração e o tipo de entrada do controlador devem corresponder.
Processo com temperatura fora de -50 a 150 °C ou pressão acima de 250 bar.	✗	A condição ultrapassa a faixa de medição ou a resistência à pressão informada.
Ponto de instalação que não aceite rosca externa 1/2″ NPT.	✗	A conexão de processo especificada é 1/2″ NPT externa; outra interface mecânica não está indicada.

INSTALAÇÃO

Como instalar o Sensor de temperatura ifm TN2333 com display, IO-Link, Pt 1000, haste de 100 mm e conexão 1/2″ NPT

Confirme no datasheet que a faixa de temperatura, a pressão do processo e a temperatura ambiente estão dentro dos limites especificados.
Verifique se a conexão do ponto de instalação corresponde à rosca externa 1/2″ NPT e se o comprimento de instalação de 100 mm é adequado.
Consulte o desenho dimensional para conferir o espaço disponível e as dimensões do sensor antes da montagem.
Instale o sensor conforme os procedimentos aplicáveis à conexão de processo e às condições da instalação; os dados fornecidos não especificam torque de aperto ou vedante.
Conecte o M12 de codificação A e confira a pinagem no datasheet antes de energizar; utilize alimentação entre 18 e 32 V DC.
Configure a comunicação IO-Link ou as saídas digitais/analógica conforme o sistema conectado e verifique a leitura e os sinais durante o comissionamento.

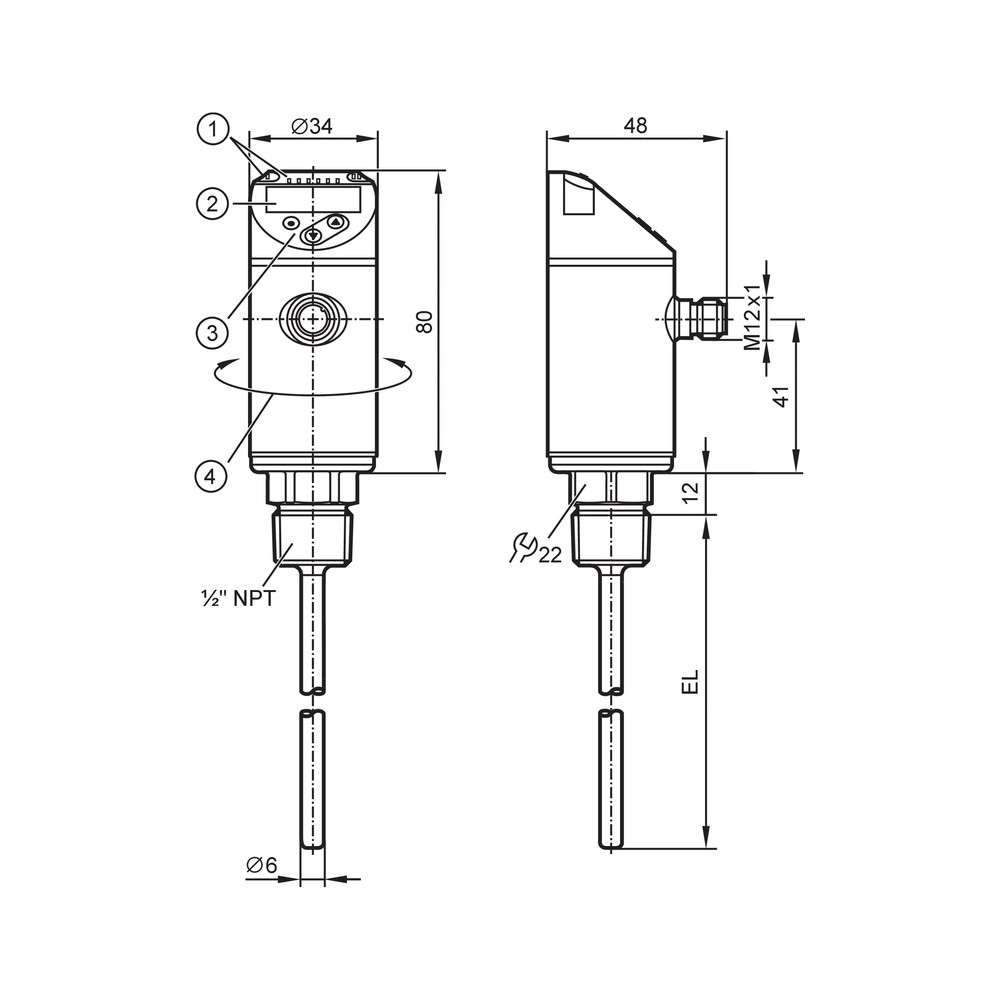

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta indicação.	Alimentação ausente, tensão fora da faixa especificada ou ligação M12 incorreta.	Meça a alimentação no conector e confira se está entre 18 e 32 V DC; valide a pinagem no datasheet.
O controlador não recebe o sinal analógico esperado.	Tipo de saída selecionado diferente do tipo de entrada do controlador, ou configuração de saída incompatível.	Confira no controlador se a entrada é de 0 a 10 V ou de 4 a 20 mA e valide a configuração do sensor no datasheet ou pela interface de parametrização.
O dispositivo não comunica por IO-Link.	Conexão, configuração ou compatibilidade do mestre IO-Link não confirmada.	Verifique a ligação M12, a alimentação e o estado da porta do mestre; confirme no fabricante os requisitos de integração e a IODD aplicável.
A temperatura indicada diverge do processo esperado.	Instalação ou condição de processo inadequada, ou operação fora da faixa de medição especificada.	Compare a temperatura do processo com os limites de -50 a 150 °C e confira montagem, comprimento de inserção e parâmetros do sensor conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TN2333 em português (Datasheet) Desenho em escala do TN2333 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TN2333 e para que tipo de medição serve?

É um sensor de temperatura ifm com display, destinado à medição de fluidos líquidos e gasosos. Usa elemento Pt 1000 e disponibiliza IO-Link e sinais de saída configuráveis.

O que acompanha o sensor TN2333?

Os dados fornecidos identificam o sensor, mas não especificam acessórios ou itens adicionais incluídos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Posso instalar o TN2333 em uma conexão diferente de 1/2″ NPT?

A conexão de processo especificada é rosca externa 1/2″ NPT. Para outra rosca, não há adaptador ou compatibilidade mecânica confirmados nos dados disponíveis.

Este sensor serve para medir temperaturas acima de 150 °C?

Não: a faixa de medição informada termina em 150 °C. Para uma temperatura de processo superior, selecione uma versão cuja documentação cubra essa condição.

O display acende, mas o controlador não recebe a temperatura; o que verifico?

Confira primeiro se o controlador e o sensor estão configurados para o mesmo tipo de sinal, 0 a 10 V ou 4 a 20 mA. Verifique também a ligação M12 e a pinagem indicada no datasheet.

A leitura está fora do esperado; preciso trocar o sensor?

Não necessariamente. Antes da troca, confirme se a temperatura está dentro da faixa de medição, se a instalação corresponde ao comprimento previsto e se os parâmetros e a saída estão configurados corretamente.

Devo escolher o TN2333 ou um sensor sem IO-Link?

Escolha o TN2333 se o sistema puder utilizar IO-Link ou suas saídas configuráveis e se a faixa, a rosca e o comprimento atenderem à instalação. Para comparar com outra versão, confira os respectivos datasheets; não há alternativa específica identificada nos dados disponíveis.

Este produto é vendido como kit com cabo M12?

Os dados fornecidos não informam cabo ou kit incluído, e a conexão elétrica especificada é M12. Confirme separadamente o conteúdo de fornecimento e os acessórios necessários.

Que cuidados devo tomar ao instalar a conexão elétrica?

Confira a codificação A e a pinagem do M12 no datasheet antes de ligar. A alimentação especificada é de 18 a 32 V DC.

Como confirmo a dimensão de instalação antes de montar?

Consulte o desenho dimensional do fabricante e confira o espaço de montagem e o comprimento de instalação de 100 mm. O desenho está disponível na seção de documentos técnicos.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor resistivo de platina usado para medir temperatura; neste produto, a classe indicada é A. (Ref.: DIN EN 60751, classe A)

IO-Link

Interface de comunicação especificada para troca de dados entre o sensor e um sistema compatível. (Ref.: interface de comunicação IO-Link)

PNP/NPN

Tipos de saída digital indicados para o sensor; a ligação deve corresponder à entrada do dispositivo de controle. (Ref.: função elétrica PNP/NPN)

1/2″ NPT

Tipo e dimensão nominal da rosca externa de processo especificada para a montagem mecânica. (Ref.: conexão de processo 1/2″ NPT)

IP 67

Grau de proteção declarado para o invólucro; as condições específicas de instalação devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP 67)
