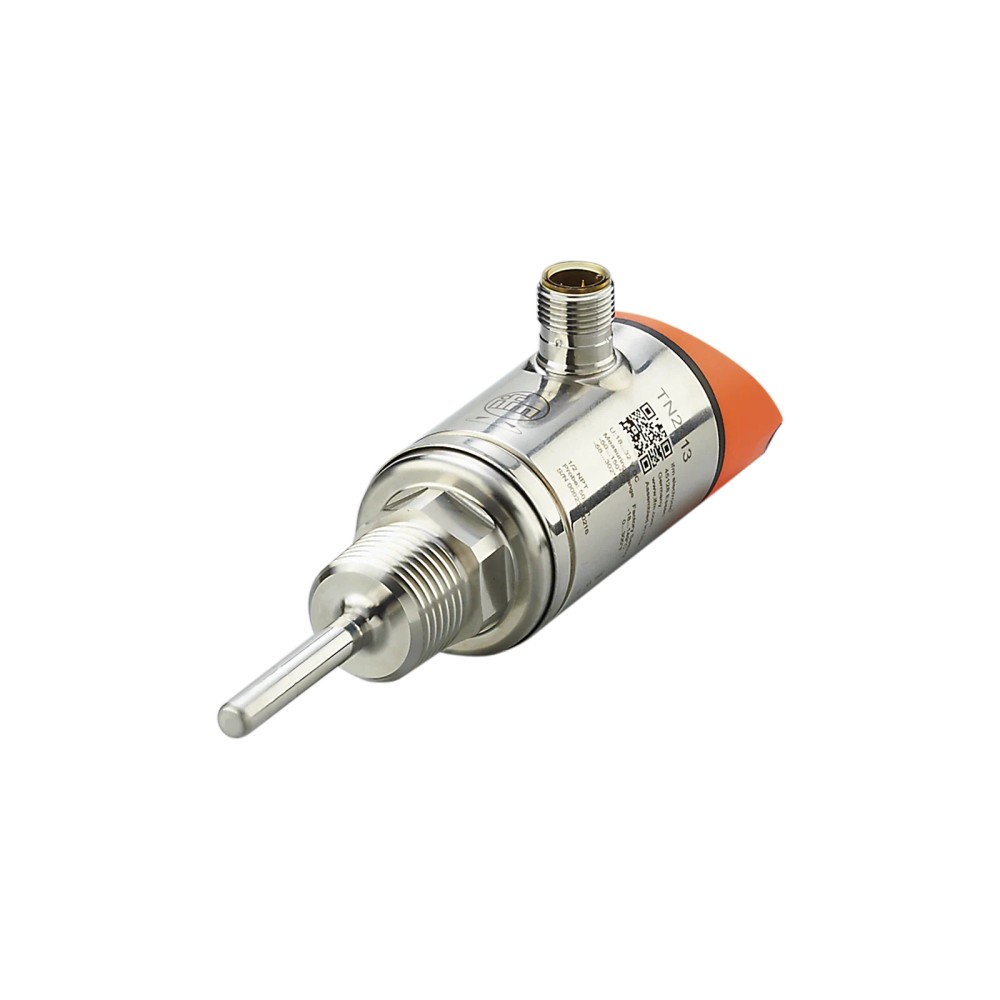

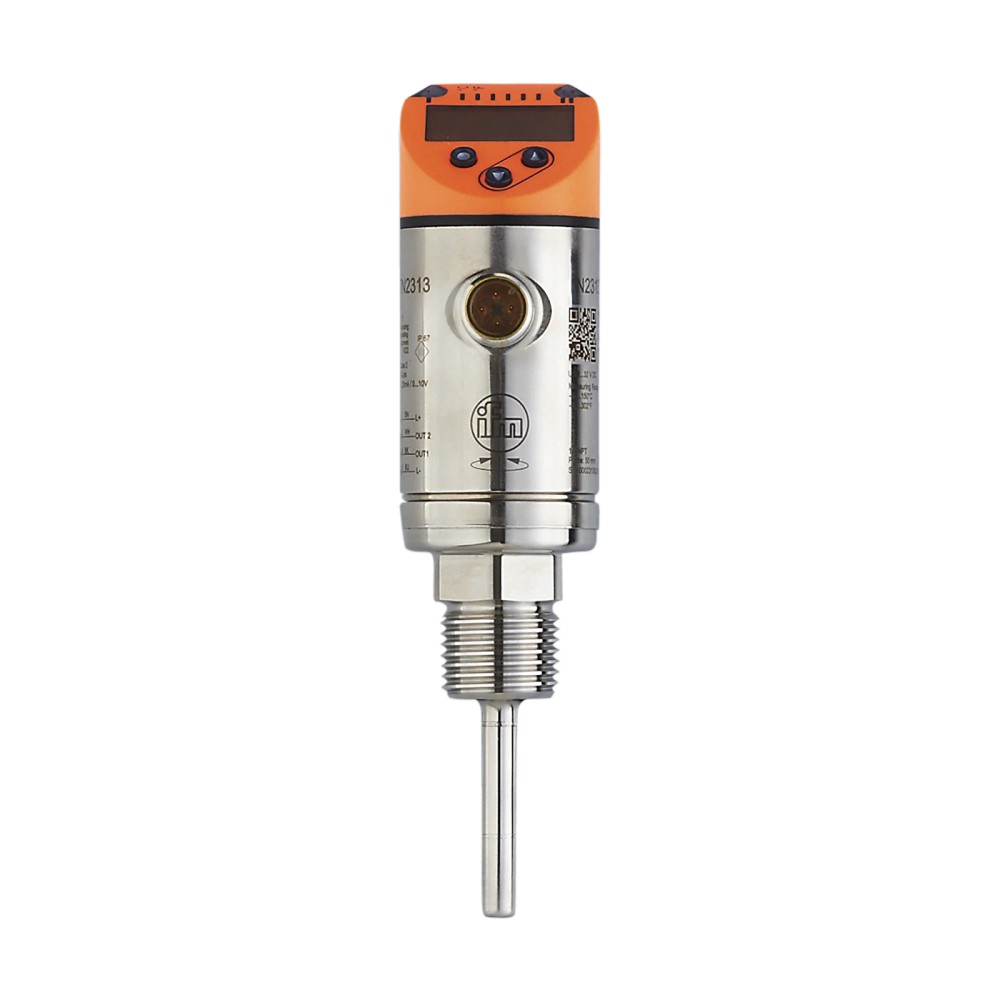

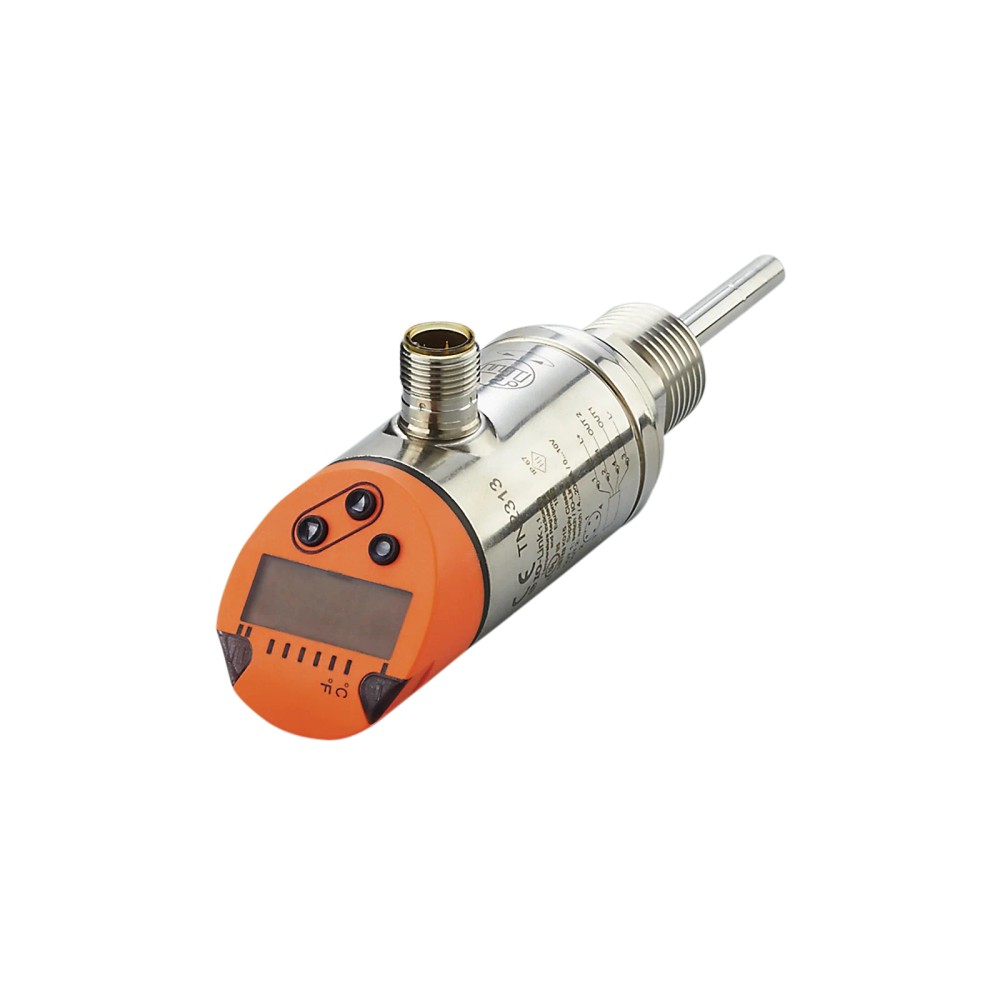

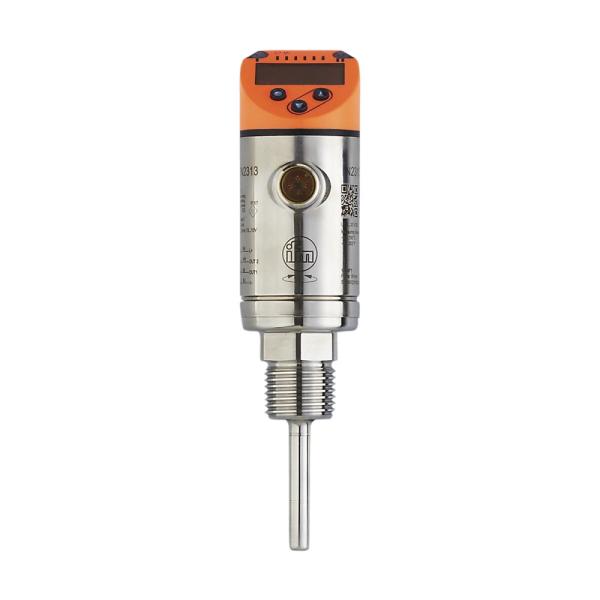

Sobre o Sensor de temperatura IFM TN2313 com display, IO-Link, -50 a 150 °C, conexão 1/2" NPT

O IFM TN2313 é um sensor de temperatura com display para monitorar a temperatura de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e mede de -50 a 150 °C. Possui conexão de processo 1/2" NPT externa, conexão elétrica M12 e comunicação IO-Link, além de sinais de comutação e analógico.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50...150 °C / -58...302 °F
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde
Conexão de processo	Rosca externa 1/2" NPT
Conexão elétrica	1 x M12, codificação A, 4 contatos
Comunicação	IO-Link 1.1; COM2, 38,4 kBaud
Saídas	2 saídas digitais e 1 saída analógica
Resistência à pressão	300 bar / 30 MPa
Grau de proteção	IP 67
Alimentação	18...32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos e gasosos dentro da faixa especificada de -50 a 150 °C.
Instalações que aceitam conexão de processo com rosca externa 1/2" NPT e conexão elétrica M12 codificação A de 4 contatos.
Aplicações que utilizem alimentação de 18...32 V DC e sinais de comutação, saída analógica ou IO-Link, conforme configuração do sensor.
Montagens em que a pressão de processo não exceda 300 bar e as condições ambientais estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de processo abaixo de -50 °C ou acima de 150 °C.
Não selecionar quando a pressão de processo superar 300 bar.
Não presumir compatibilidade mecânica com conexões diferentes de 1/2" NPT externa sem validar adaptadores e requisitos de instalação.
Não conectar diretamente a uma interface elétrica incompatível com M12 codificação A de 4 contatos ou fora da alimentação especificada.

APLICAÇÕES E USO

Uso informado na ficha: medição de temperatura em fluidos líquidos e gasosos, respeitando a faixa de -50...150 °C, a pressão máxima especificada de 300 bar e as condições ambientais do equipamento.
Possibilidade de aplicação: integração a sistemas com mestre IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud; validar a arquitetura e a configuração de parâmetros no datasheet.
Possibilidade de aplicação: indicação local de valores e estado de chaveamento em instalações que permitam visualização do display e conexão de processo 1/2" NPT externa.
A ficha não especifica compatibilidade química para fluidos individuais; confirmar a compatibilidade dos materiais com o fluido e as condições do processo antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TN2313 com display, IO-Link, -50 a 150 °C, conexão 1/2" NPT, verifique estes pontos:

Quando escolher o TN2313

Escolha quando a faixa requerida estiver entre -50 e 150 °C, a instalação aceitar rosca externa 1/2" NPT e forem necessários display local, sinais de comutação/analógico ou comunicação IO-Link.

Quando buscar outra especificação

Procure outra versão ou solução se a temperatura ultrapassar a faixa de medição, a pressão exceder 300 bar, a conexão de processo requerida não for 1/2" NPT ou a interface elétrica/protocolo exigidos forem diferentes. Confirme a configuração de saída necessária no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com display	Identificação do produto.
Modelo	TN2313	SKU e part number.
Marca	IFM / ifm electronic	Fabricante informado.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias indicadas na ficha.
Ajuste de fábrica	0...300 °F	Valor de ajuste de fábrica informado.
Certificação	cULus, número de aprovação UL K015	Certificação indicada na ficha.
Normas	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas informadas para o produto.

Faixa de medição e elemento sensor
Faixa de medição	-50...150 °C / -58...302 °F	Limites especificados de medição.
Elemento de medição	1 x Pt 1000	Elemento sensor indicado.
Classe do elemento	Classe A, DIN EN 60751	Referência normativa do Pt 1000.
Ponto de comutação SP	-49,8...150 °C / -57,6...302 °F	Faixa de ajuste do ponto de comutação.
Ponto de retorno RP	-50...149,8 °C / -58...301,6 °F	Faixa especificada do ponto de retorno.

Precisão e desvios
Precisão de exibição	±0,3 + (±0,1 % MS) K	Precisão indicada para exibição.
Precisão do ponto de ajuste	±0,3 + (±0,1 % MS) K	Precisão especificada do ponto de ajuste.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Precisão especificada para a saída analógica.
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Valor máximo informado como inferior a 50 mA.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso elétrico informado.
Proteção contra sobrecarga	Sim	Proteção informada para o dispositivo.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Corrente máxima constante da saída de comutação DC	250 mA	Limite especificado para a saída.
Carga máxima	500 Ω	Valor informado para a carga.
Resistência mínima de carga	2000 Ω	Valor mínimo indicado na ficha.

Entradas, saídas e sinais
Função elétrica	PNP/NPN	Função indicada para a saída de comutação.
Saídas digitais	2	Quantidade informada.
Saída analógica	1	Quantidade informada.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Sinais configuráveis conforme a ficha.
Função de saída	Abertura/fechamento, parametrizável	Função configurável indicada.
Sinal analógico de corrente	4...20 mA	Faixa especificada.
Sinal analógico de tensão	0...10 V	Faixa especificada.
Ponto inicial do sinal analógico	-50...145 °C / -58...293 °F	Faixa informada para o início do sinal.
Ponto final do sinal analógico	-45...150 °C / -49...302 °F	Faixa informada para o final do sinal.
Resolução da saída de comutação	0,1 K	Resolução especificada.
Resolução da saída analógica	Saída de corrente: MS/4096; saída de tensão: MS/3561	Resoluções informadas para cada tipo de saída.

Display e elementos de operação
Display de valores medidos	Exibição alfanumérica, vermelho/verde, 4 dígitos	Características indicadas para a leitura local.
Unidade do display	2 x LED verde	Indicadores informados.
Status de chaveamento	2 x LED amarelo	Indicadores de estado informados.
Resolução do display	0,1 K	Resolução especificada.
Retardo de prontidão	1 s	Tempo especificado até a prontidão.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital informada.
Revisão IO-Link	1.1	Revisão especificada.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Watchdog integrado	Sim	Recurso indicado na ficha.
Tempo mínimo de ciclo do processo	2,3 ms	Tempo mínimo informado.

Tempos de resposta
Tempo dinâmico de resposta t05/t09	1 / 3 s	Valores conforme DIN EN 60751.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Faixa ambiental especificada para operação.
Temperatura de armazenamento	-40...100 °C	Faixa indicada para armazenamento.
Grau de proteção	IP 67	Grau informado na ficha.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão especificado.
Resistência a choques	50 g, 11 ms	Conforme DIN IEC 68-2-27.
Resistência à vibração	20 g, 10...2000 Hz	Conforme DIN EN 60068-2-6.
MTTF	207 anos	Valor declarado na ficha; não representa garantia de vida útil.

Dados mecânicos e materiais
Conexão de processo	Rosca externa 1/2" NPT	Conexão mecânica especificada.
Comprimento de instalação	50 mm	Dimensão informada no anúncio.
Comprimento da sonda	34,4 mm	Dimensão indicada na ficha.
Diâmetro da sonda	6 mm	Dimensão indicada.
Dimensões do corpo	Ø 34 mm; comprimento 142 mm	Dimensões gerais informadas.
Material do corpo	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais especificados para o conjunto.
Material em contato com o fluido	1.4404 (aço inoxidável/316L)	Material indicado para as partes em contato com o fluido.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector e contatos informados.
Formato do invólucro	Cilíndrico	Formato indicado.
Peso	226,5 g	Peso declarado no conjunto de dados.

Dados de identificação comercial
GTIN	4021179297875	Identificador comercial informado.
NCM	9025.19.90	Classificação fiscal indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, COM2 (38,4 kBaud), perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Sinais de comutação e analógico configuráveis; a ficha informa função PNP/NPN.

• Saída analógica configurável para 4...20 mA ou 0...10 V.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC; consumo inferior a 50 mA. Validar a pinagem e a configuração de saída no datasheet antes de conectar.

Processo Rosca externa 1/2" NPT. A conexão de processo é mecânica e não determina, por si só, a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com fluido líquido ou gasoso, temperatura de -50 a 150 °C e pressão até 300 bar	✓	As substâncias indicadas são fluidos líquidos e gasosos; a faixa de medição e a resistência à pressão abrangem essas condições, respeitados os limites.
Instalação com conexão de processo 1/2" NPT externa	✓	Corresponde à conexão de processo especificada para o sensor.
Controlador ou mestre que suporte IO-Link 1.1 e COM2 a 38,4 kBaud	✓	Essas são a revisão e a taxa de transferência IO-Link informadas na ficha.
Sistema que exija temperatura inferior a -50 °C ou superior a 150 °C	✗	A condição solicitada fica fora da faixa de medição especificada.
Processo acima de 300 bar	✗	A pressão excede a resistência à pressão informada de 300 bar.
Instalação que exija uma rosca de processo diferente sem adaptador validado	✗	A conexão indicada é 1/2" NPT externa; a compatibilidade com outras roscas não está estabelecida na ficha.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TN2313 com display, IO-Link, -50 a 150 °C, conexão 1/2" NPT

Confirme que a faixa de temperatura, pressão, fluido e temperatura ambiente da aplicação estão dentro dos limites especificados.
Verifique se a conexão de processo disponível é compatível com a rosca externa 1/2" NPT e com o comprimento de instalação requerido.
Instale o sensor conforme os requisitos mecânicos do processo e as instruções do fabricante; a ficha disponível não especifica torque de aperto.
Conecte o M12 codificação A de 4 contatos ao circuito adequado, respeitando a alimentação de 18...32 V DC e a pinagem indicada no datasheet.
Configure a função elétrica, os sinais de saída e os parâmetros IO-Link de acordo com a aplicação e o controlador utilizado.
Após energizar, confira a indicação no display, os estados das saídas e a comunicação com o sistema antes de colocar o processo em operação.

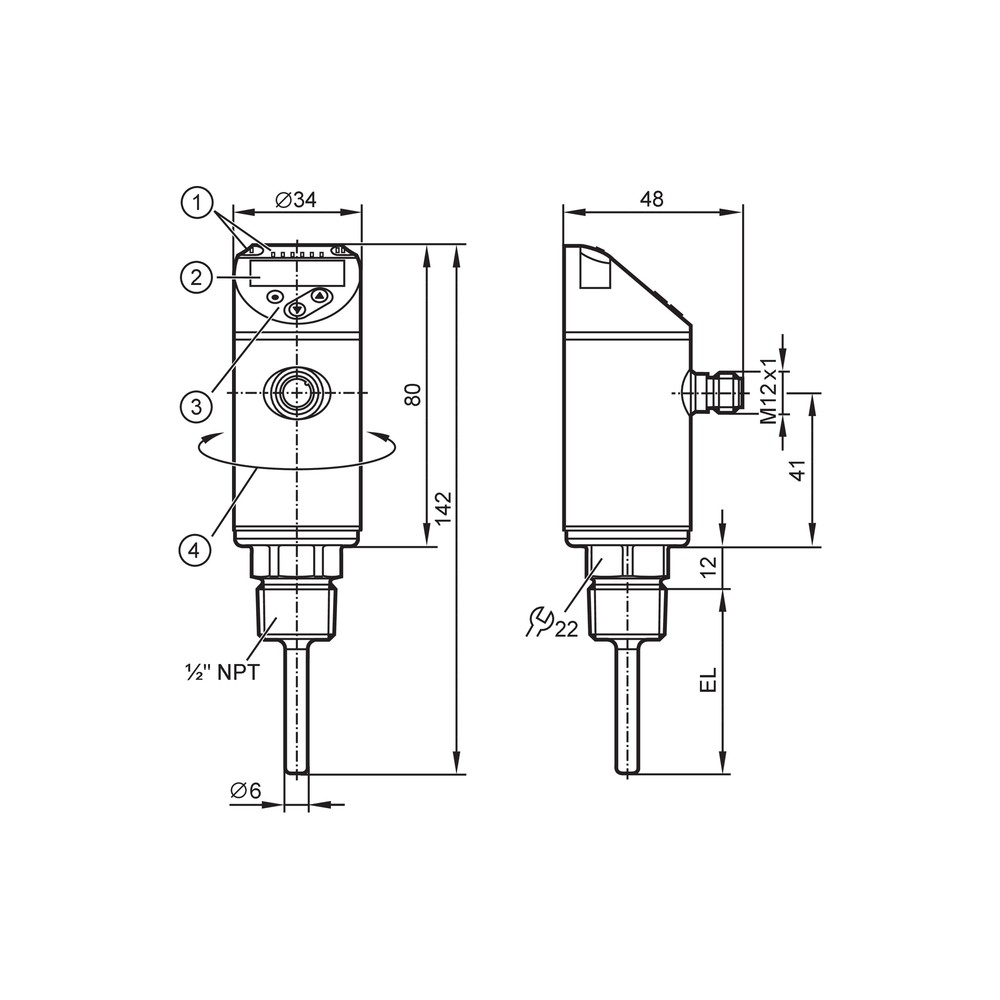

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou o display permanece apagado.	Alimentação ausente, tensão fora da faixa especificada ou conexão M12 incorreta.	Meça a tensão nos contatos conforme a pinagem oficial e confirme alimentação de 18...32 V DC; inspecione o acoplamento do conector.
A temperatura indicada não corresponde ao processo.	Elemento sensor, instalação ou condições do processo não correspondentes à aplicação; possível configuração ou leitura inadequada.	Compare a leitura com um instrumento de referência e verifique a instalação, a faixa de medição e a configuração no datasheet.
A saída de comutação não muda de estado no ponto esperado.	Ponto de comutação, retorno ou função de saída parametrizados de forma diferente da necessidade do processo.	Leia os parâmetros SP/RP e a função de saída; confira também alimentação e carga conectada dentro dos limites especificados.
O mestre não reconhece o dispositivo por IO-Link.	Mestre, porta, cabeamento ou configuração de comunicação incompatíveis ou incorretos.	Confirme suporte a IO-Link 1.1 e COM2 a 38,4 kBaud, verifique a conexão M12 e consulte o datasheet para a configuração do dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM TN2313 em português (Datasheet) Desenho em escala do TN2313 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2313 e para quem ele serve?

É um sensor de temperatura com display, Pt 1000 e IO-Link, destinado ao monitoramento de fluidos líquidos e gasosos. Atende instalações que correspondam à faixa de medição e às conexões especificadas.

O TN2313 pode ser conectado a qualquer mestre IO-Link?

Não é possível afirmar compatibilidade universal. A ficha informa IO-Link 1.1 e COM2 a 38,4 kBaud; confirme que o mestre e a porta suportam esses parâmetros.

O produto acompanha cabo M12 ou outros acessórios?

A ficha fornecida não relaciona acessórios inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Ele serve para medir temperaturas acima de 150 °C?

Não: a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa cubra a condição do processo.

Posso usar o sensor em uma instalação com rosca diferente de 1/2" NPT?

A conexão especificada é 1/2" NPT externa. A ficha não confirma compatibilidade com outras roscas; valide qualquer adaptador e os requisitos mecânicos antes de instalar.

O display fica apagado; o que devo verificar antes de trocar o sensor?

Verifique primeiro se a alimentação está entre 18 e 32 V DC e se o conector M12 está corretamente conectado. Consulte a pinagem do fabricante para medir a tensão nos contatos.

A comunicação IO-Link falha; qual é a causa mais provável?

Uma configuração de mestre ou porta incompatível com IO-Link 1.1/COM2 pode impedir a comunicação. Confira também cabeamento, conexão M12 e configuração do dispositivo.

É melhor comprar o TN2313 ou um sensor sem display?

O TN2313 é a opção documentada quando a aplicação requer indicação local, IO-Link e as saídas especificadas. A ficha não permite comparar funções ou desempenho com modelos alternativos; compare os respectivos datasheets.

O sensor é fornecido como kit ou como peça avulsa?

A ficha identifica o produto como uma unidade, mas não informa um kit de acessórios. Confirme separadamente o conteúdo fornecido se a instalação depender de cabo ou componente adicional.

Há garantia ou procedência informada para este anúncio?

A ficha informa venda pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor. Ela não especifica condições de garantia.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de medição de temperatura com resistência nominal de 1000 Ω a 0 °C; neste produto, classe A conforme DIN EN 60751. (Ref.: elemento de medição)

IO-Link

Interface de comunicação digital para integração do sensor com um mestre compatível. (Ref.: IO-Link 1.1, COM2)

PNP/NPN

Tipos de configuração de saída de comutação; a escolha deve corresponder à entrada do circuito conectado. (Ref.: função elétrica)

NPT

Designação da conexão roscada de processo especificada para o sensor. (Ref.: rosca externa 1/2" NPT)

IP 67

Grau de proteção declarado para o invólucro; a ficha indica IP 67. (Ref.: grau de proteção)

Ligações relacionadas com "TN2313 IFM - Sensor de Temperatura com Display Monitoramento Industrial -50 a 150°C IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "TN2313 IFM - Sensor de Temperatura com Display Monitoramento Industrial -50 a 150°C IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
