Sensor de Temperatura IFM TN2303 com Display IO-Link

Pré-visualizar: TN2303 IFM - Sensor de Temperatura com Display Monitoramento industrial IO-Link 1/2 NPT -50 a 150°C

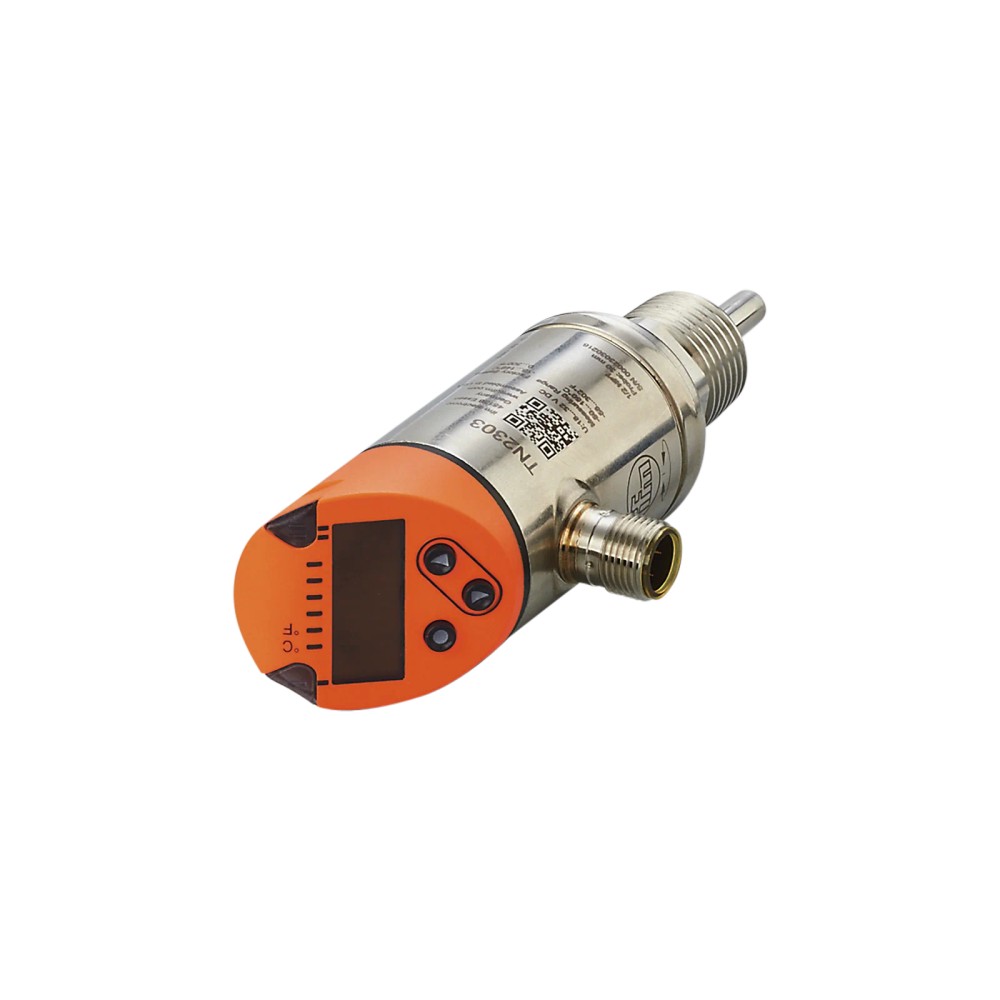

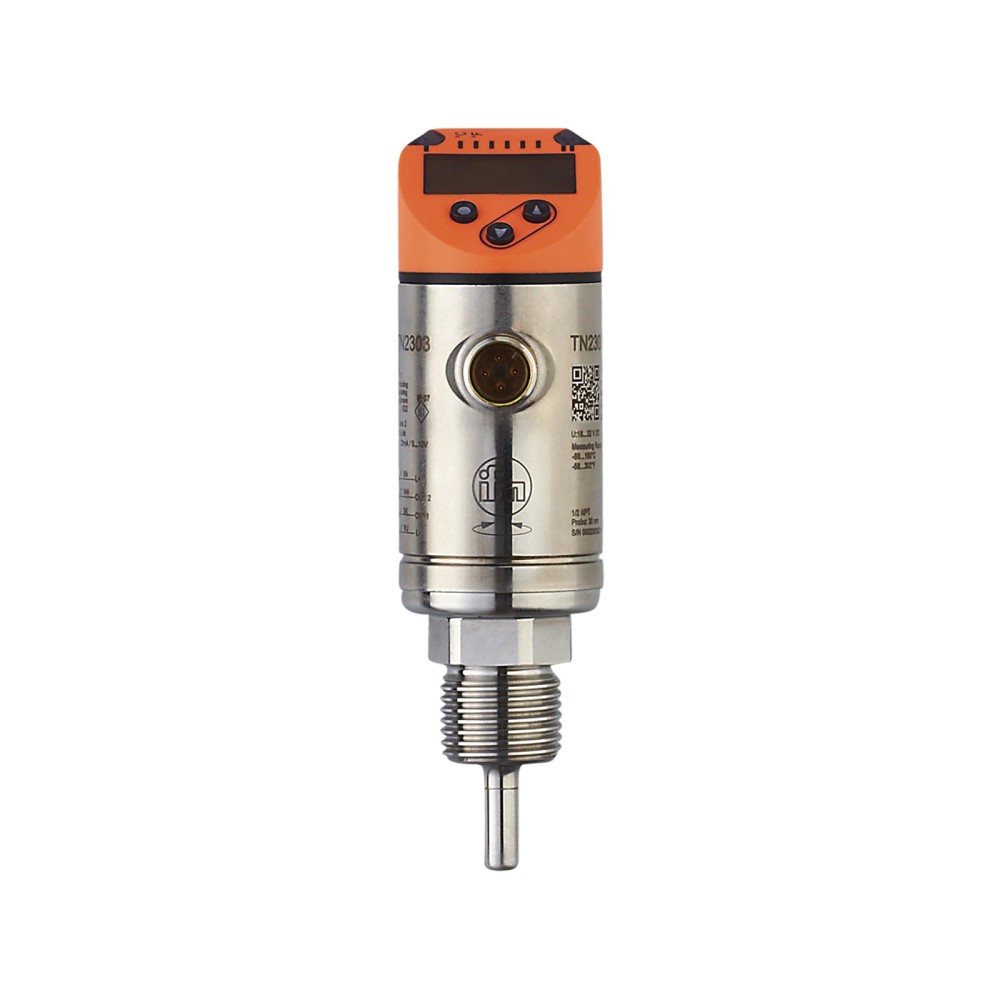

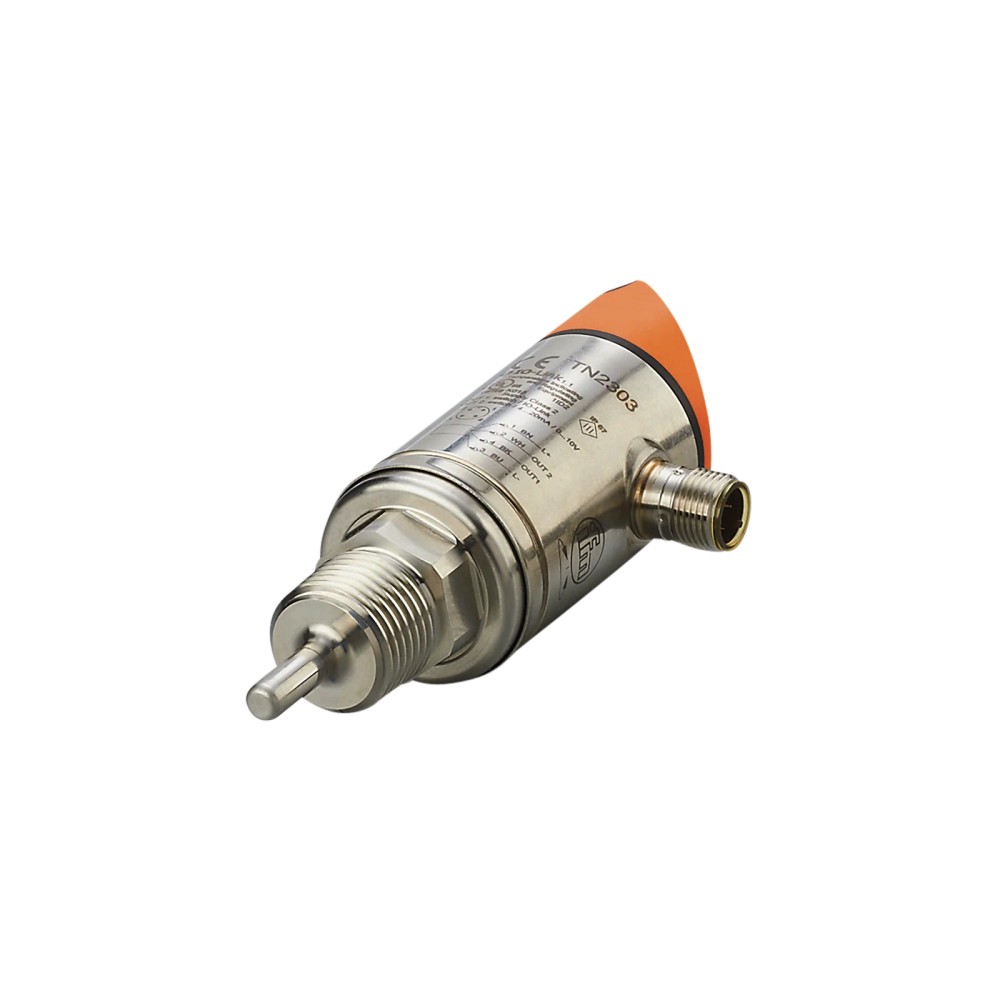

TN2303 IFM - Sensor de Temperatura com Display Monitoramento industrial IO-Link 1/2 NPT -50 a 150°C

Imagem meramente ilustrativa

R$ 4.211,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2303
EAN: 4021179297868
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TN2303 IFM - Sensor de Temperatura com Display Monitoramento industrial IO-Link 1/2 NPT -50 a 150°C"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Processo

Rosca externa 1/2" NPT

Sinal

IO-Link, analógico e PNP/NPN configuráveis

Alimentação

18 a 32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TN2303 com display, IO-Link, conexão de processo 1/2" NPT externa, faixa de -50 a 150 °C

O IFM TN2303 é um transmissor de temperatura com display para monitoramento de processos industriais. Usa elemento Pt 1000 classe A conforme DIN EN 60751 e mede de -50 a 150 °C. Oferece comunicação IO-Link, sinal analógico e saídas de comutação PNP/NPN configuráveis. A conexão de processo é 1/2" NPT externa e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TN2303
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Faixa de medição	-50 a 150 °C
Conexão de processo	1/2" NPT, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Sinais de saída	PNP/NPN, analógico e IO-Link; configuráveis
Alimentação	18 a 32 V DC
Resistência à pressão	300 bar / 30 MPa
Grau de proteção	IP 67
Comprimento de instalação	30 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos ou gasosos, respeitando a faixa de medição e as condições de processo especificadas.
Instalações que aceitam conexão de processo 1/2" NPT externa e conexão elétrica M12 codificação A de 4 contatos.
Sistemas com alimentação de 18 a 32 V DC que utilizem IO-Link, sinal analógico ou saídas de comutação PNP/NPN configuráveis.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de processo exceda a faixa de medição de -50 a 150 °C.
Instalações cuja conexão de processo não corresponda a 1/2" NPT externa, sem adaptador tecnicamente adequado.
Sistemas que não forneçam alimentação dentro de 18 a 32 V DC ou exijam uma interface de comunicação diferente das informadas.

APLICAÇÕES E USO

Uso informado pelo fabricante: medição de temperatura em fluidos líquidos e gasosos; a conexão de processo especificada é 1/2" NPT externa.
Possibilidade de aplicação: monitoramento de processos industriais cuja temperatura esteja entre -50 e 150 °C e cuja instalação respeite a pressão máxima informada de 300 bar. A adequação depende também da compatibilidade mecânica, elétrica e do fluido com os materiais em contato.
Possibilidade de integração: sistemas com IO-Link 1.1/COM2 ou entradas compatíveis com os sinais analógico e PNP/NPN configurados. Confirmar configuração e ligação no datasheet.
Limitação de instalação: temperatura ambiente de operação de -25 a 80 °C; não extrapolar a faixa de medição nem a pressão especificada.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TN2303 com display, IO-Link, conexão de processo 1/2" NPT externa, faixa de -50 a 150 °C, verifique estes pontos:

Escolha o TN2303 quando

A aplicação exigir medição entre -50 e 150 °C, elemento Pt 1000 classe A, display local e pelo menos uma das opções de comunicação ou saída informadas: IO-Link, analógica ou PNP/NPN.

Avalie outra configuração quando

A temperatura de processo ficar fora da faixa especificada, a conexão requerida não for 1/2" NPT externa, a alimentação disponível não estiver entre 18 e 32 V DC ou o sistema exigir uma saída/interface diferente. Confirme a configuração e os requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Transmissor de temperatura com display	Identificação funcional informada pelo fabricante.
Modelo / SKU / Part Number	TN2303	Código de identificação do produto.
Marca	IFM	Fabricante indicado na ficha.
Fluidos	Líquidos e gasosos	Substâncias indicadas nos dados do produto.
Elemento de medição	1 x Pt 1000	Elemento sensor informado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa do elemento de medição.

Faixa de medição e ajuste
Alcance de medição	-50 a 150 °C / -58 a 302 °F	Faixa nominal de medição informada.
Ajuste de fábrica	0 a 300 °F	Configuração de fábrica indicada na ficha.
Ponto de comutação SP	-49,8 a 150 °C / -57,6 a 302 °F	Faixa de ajuste informada para o ponto de comutação.
Ponto de comutação e retorno rP	-50 a 149,8 °C / -58 a 301,6 °F	Faixa informada para o ponto de retorno.
Ponto inicial do sinal analógico	-50 a 145 °C / -58 a 293 °F	Faixa configurável informada para o início do sinal analógico.
Ponto final do sinal analógico	-45 a 150 °C / -49 a 302 °F	Faixa configurável informada para o fim do sinal analógico.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Limites de alimentação especificados; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo informado.
Classe de proteção elétrica	III	Classe indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para as saídas.
Carga máxima	500 Ω	Carga máxima indicada nos dados do produto.
Resistência de carga mínima	2000 Ω	Valor mínimo informado; verificar a aplicação e a saída configurada no datasheet.

Saídas e sinais
Saídas totais	2	Quantidade total informada nos dados do produto.
Saídas digitais	2	Quantidade de saídas digitais indicada.
Função elétrica	PNP/NPN	Sinais de comutação configuráveis conforme os dados do produto.
Saída analógica	1	Quantidade de saídas analógicas informada.
Sinal analógico de corrente	4...20 mA	Tipo e faixa de corrente especificados.
Sinal analógico de tensão	0...10 V	Tipo e faixa de tensão especificados.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	250 mA	Limite contínuo informado para a saída de comutação DC.
Resolução da saída de comutação	0,1 K	Resolução informada para a saída de comutação.
Resolução da saída analógica	Corrente: MS / 4096; tensão: MS / 3561	Resoluções informadas para cada tipo de saída analógica.

Precisão e resolução
Precisão da exibição	±0,3 + (±0,1 % MS) K	Precisão de exibição conforme especificação do produto.
Precisão do ponto de ajuste	±0,3 + (±0,1 % MS) K	Precisão informada para o ponto de ajuste.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Precisão informada para a saída analógica.
Resolução do display	0,1 K	Resolução de indicação especificada.

Tempos de resposta e prontidão
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores informados conforme DIN EN 60751.
Retardo de prontidão	1 s	Tempo de prontidão informado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada nos dados do produto.
Taxa de transferência IO-Link	COM2, 38,4 kBaud	Modo de transferência informado.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado nos dados do produto.
DeviceID	707	Identificador IO-Link informado.
Watchdog integrado	Sim	Recurso informado na ficha.

Condições ambientais e robustez
Temperatura ambiente	-25 a 80 °C	Faixa ambiental de operação informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67	Grau declarado; a instalação e a conexão devem preservar as condições de proteção especificadas pelo fabricante.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado para o produto.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição e referência informadas.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição e referência informadas.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas.
MTTF	207 anos	Valor declarado nos dados do produto; não representa garantia de vida útil em uma aplicação específica.

Conexões e dados mecânicos
Conexão de processo	1/2" NPT, rosca externa	Tipo de conexão mecânica especificado.
Comprimento de instalação	30 mm	Comprimento informado para instalação.
Comprimento da sonda L	14,4 mm	Dimensão da sonda indicada nos dados do produto.
Diâmetro da sonda	6 mm	Diâmetro informado.
Dimensões do invólucro	Ø 34 / L = 122 mm	Dimensões declaradas nos dados do catálogo.
Invólucro	Cilíndrico	Formato informado.
Materiais do invólucro	Aço inoxidável 1.4404, PBT, PC	Materiais informados para o invólucro.
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L	Material informado para as partes em contato com o fluido.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico especificado; verificar pinagem no datasheet.
Peso	226 g	Peso informado nos atributos do produto.

Display e elementos de operação
Display de valores de medição	Exibição alfanumérica, vermelho / verde, 4 dígitos	Formato e cores indicados para os valores de medição.
LEDs de unidade do display	2 x LED verde	Indicação visual informada.
LEDs de status de chaveamento	2 x LED amarelo	Indicação de status informada.

Aprovações e identificação regulatória
Número de aprovação UL	K015	Número indicado na ficha.
NCM	9025.19.90	Classificação informada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud; DeviceID 707.

• Saída analógica configurável: 4...20 mA ou 0...10 V.

• Sinais de comutação configuráveis PNP/NPN.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18 a 32 V DC. Verifique pinagem e esquema de ligação no datasheet antes de conectar; não há URL de pinout separada disponível nos dados fornecidos.

Processo Rosca externa 1/2" NPT; comprimento de instalação 30 mm. Compatibilidade mecânica depende de a conexão do processo aceitar essa rosca e de a instalação respeitar os requisitos do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e COM2 a 38,4 kBaud	✓	A ficha informa interface IO-Link, revisão 1.1 e transferência COM2.
Entrada analógica compatível com sinal de 4...20 mA ou 0...10 V	✓	A ficha informa uma saída analógica, com corrente de 4...20 mA e tensão de 0...10 V; confirmar a configuração utilizada.
Entrada digital que aceite sinal de comutação PNP ou NPN configurado	✓	O sensor fornece sinais de comutação PNP/NPN configuráveis; a compatibilidade depende da configuração e do circuito de entrada.
Processo com conexão externa 1/2" NPT e temperatura dentro de -50 a 150 °C	✓	A conexão de processo e a faixa de medição correspondem às especificações informadas.
Processo que exija rosca diferente de 1/2" NPT externa sem adaptação compatível	✗	A conexão de processo especificada é 1/2" NPT externa; outra rosca não corresponde diretamente.
Alimentação fora da faixa de 18 a 32 V DC	✗	A tensão de operação especificada é 18 a 32 V DC.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TN2303 com display, IO-Link, conexão de processo 1/2" NPT externa, faixa de -50 a 150 °C

Confirme que a faixa de temperatura, pressão e fluido do processo estão dentro dos limites especificados para o sensor.
Verifique que a conexão disponível é compatível com a rosca externa 1/2" NPT e com o comprimento de instalação de 30 mm.
Instale o sensor conforme os requisitos mecânicos do processo e as instruções do fabricante; não force a rosca nem aplique torque não especificado.
Confirme que a alimentação disponível está entre 18 e 32 V DC antes da ligação.
Conecte o M12 codificação A de 4 contatos conforme a pinagem do datasheet e compatibilize a entrada com o sinal PNP/NPN, analógico ou IO-Link escolhido.
Após a instalação, valide a indicação do display, o sinal recebido pelo sistema e a ausência de vazamentos ou falhas de conexão.

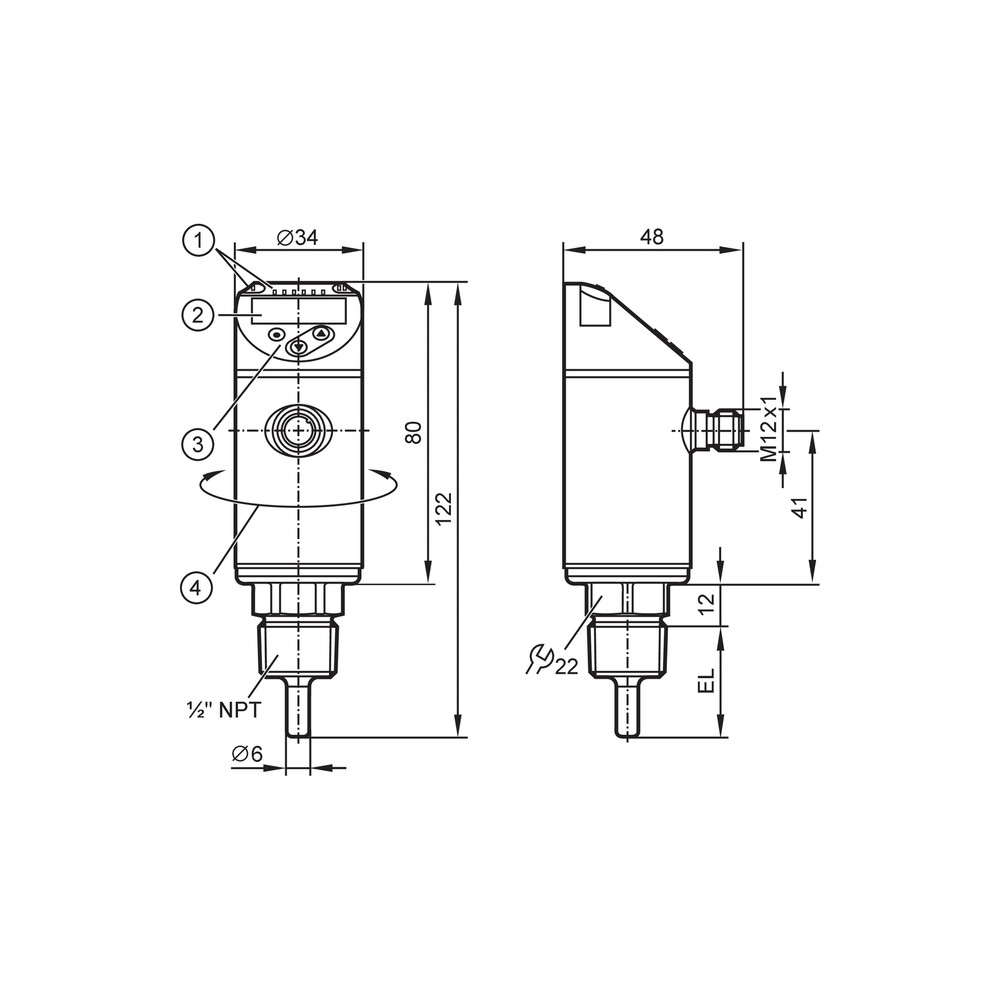

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o sensor por IO-Link.	Incompatibilidade de revisão, modo de transferência, porta do mestre ou ligação elétrica.	Verifique a alimentação, a conexão M12, a configuração IO-Link 1.1/COM2 a 38,4 kBaud e o DeviceID 707.
A entrada analógica não apresenta valor esperado.	Tipo de sinal configurado diferente da entrada do controlador ou ligação incorreta.	Confirme se o sensor está configurado para 4...20 mA ou 0...10 V e se a entrada do controlador corresponde ao sinal selecionado; consulte a pinagem no datasheet.
A saída digital não comuta no ponto esperado.	Configuração PNP/NPN ou ponto de comutação/retorno incompatível com a lógica de entrada ou com o ajuste definido.	Confira o tipo PNP/NPN esperado pela entrada, o estado dos LEDs de chaveamento e os valores de SP/rP configurados.
A leitura de temperatura parece incorreta ou instável.	Instalação inadequada, condição de processo fora dos limites especificados ou problema de conexão/sinal.	Compare a condição do processo com a faixa de medição e a temperatura ambiente permitidas; confira a montagem, a ligação e a leitura local do display antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet TN2303 em português (Datasheet) Desenho em escala TN2303 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2303 e para quem serve?

É um transmissor de temperatura com display, Pt 1000 e IO-Link. Serve a sistemas de processo que aceitem sua faixa de medição, conexões e sinais de saída.

O TN2303 pode ser ligado a um mestre IO-Link?

Sim, a ficha informa IO-Link revisão 1.1 e transferência COM2 a 38,4 kBaud. Verifique também a compatibilidade da porta do mestre e a configuração do dispositivo.

O que acompanha o TN2303?

A ficha informa uma unidade por embalagem, mas não especifica acessórios incluídos. Confirme o conteúdo fornecido com o fabricante ou vendedor.

Posso usar este sensor em temperaturas acima de 150 °C?

Não: a faixa de medição informada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa nominal cubra a condição do processo.

Ele serve para conexão de processo que não seja 1/2" NPT?

A conexão especificada é 1/2" NPT externa. Outra conexão não corresponde diretamente; qualquer adaptação precisa ser validada para a instalação e o processo.

O display acende, mas o CLP não recebe sinal; o sensor está com defeito?

Não necessariamente. Verifique primeiro a alimentação, a ligação M12, o tipo de saída configurado e a compatibilidade da entrada do CLP com PNP/NPN, 4...20 mA ou 0...10 V.

A temperatura indicada não corresponde ao processo; o que devo conferir antes de trocar?

Confira se a condição está dentro da faixa de medição e se o sensor está corretamente instalado e conectado. Compare a indicação local com o sinal recebido pelo controlador para separar um problema de medição de um problema de transmissão.

Devo comprar um kit ou o sensor avulso?

A ficha informa uma unidade por embalagem e não identifica um kit nem acessórios inclusos. Se a instalação exigir cabos ou componentes adicionais, confirme separadamente as especificações necessárias.

Quando escolher o TN2303 em vez de outro sensor de temperatura?

Escolha-o se a aplicação requer display, Pt 1000 classe A, medição de -50 a 150 °C e uma das interfaces ou saídas informadas. Se precisar de outra faixa, conexão ou sinal, compare com a ficha técnica da alternativa.

Como devo instalar e ligar o conector M12?

Use a conexão de processo 1/2" NPT externa e ligue o M12 codificação A de 4 contatos conforme o esquema do fabricante. Consulte o datasheet para a pinagem e não aplique torque ou procedimento não especificado.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C. (Ref.: elemento 1 x Pt 1000; DIN EN 60751, classe A)

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

PNP/NPN

Tipos de saída de comutação cuja compatibilidade depende da configuração do sensor e do circuito de entrada conectado. (Ref.: função elétrica PNP/NPN)

1/2" NPT

Especificação da rosca cônica de processo indicada para conexão mecânica do sensor. (Ref.: conexão de processo 1/2" NPT externa)

IP 67

Grau de proteção declarado para o invólucro; condições de montagem e conexão devem seguir as instruções do fabricante. (Ref.: grau de proteção IP 67)
