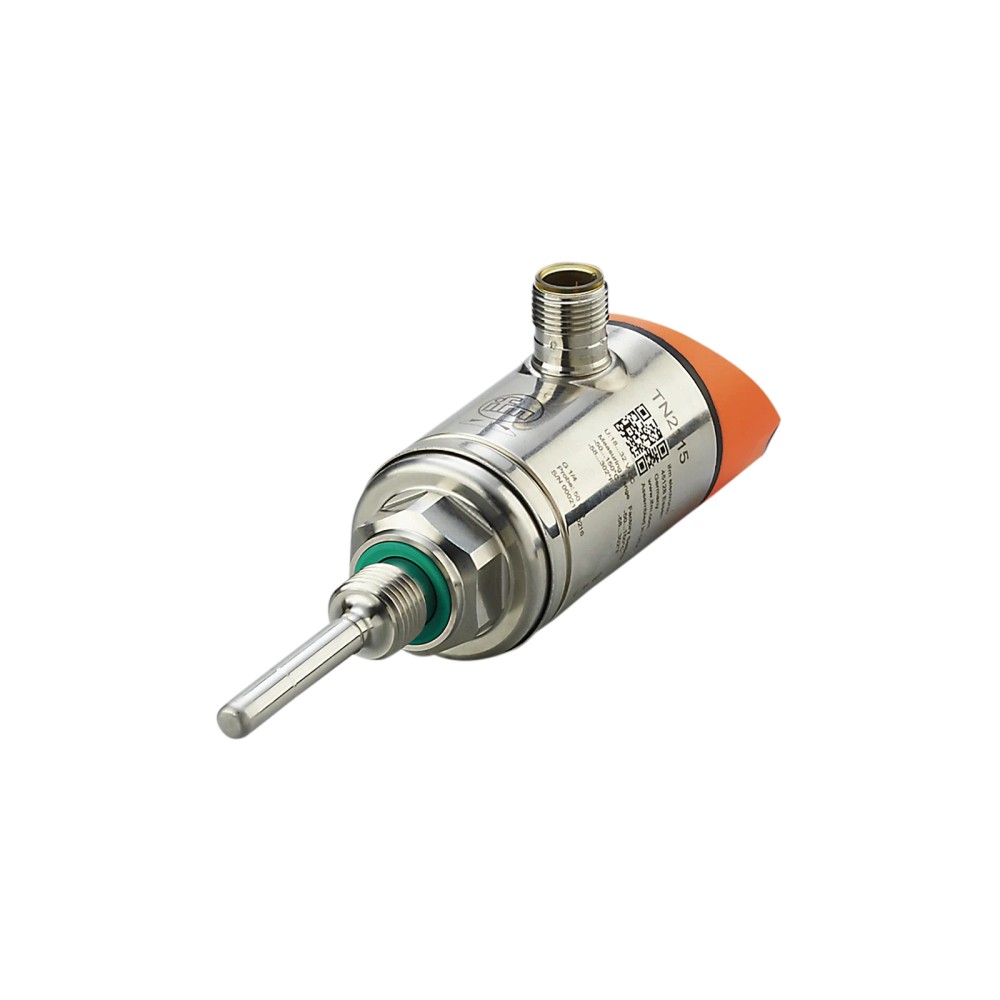

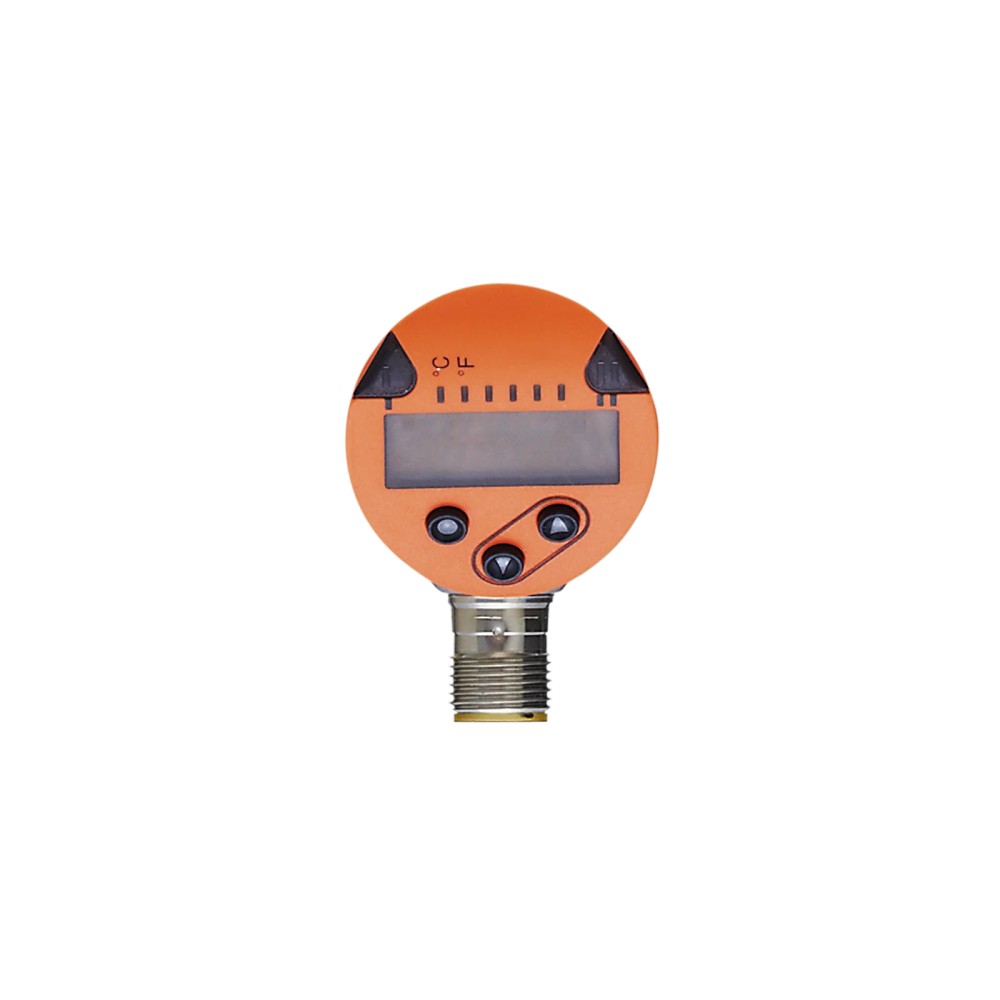

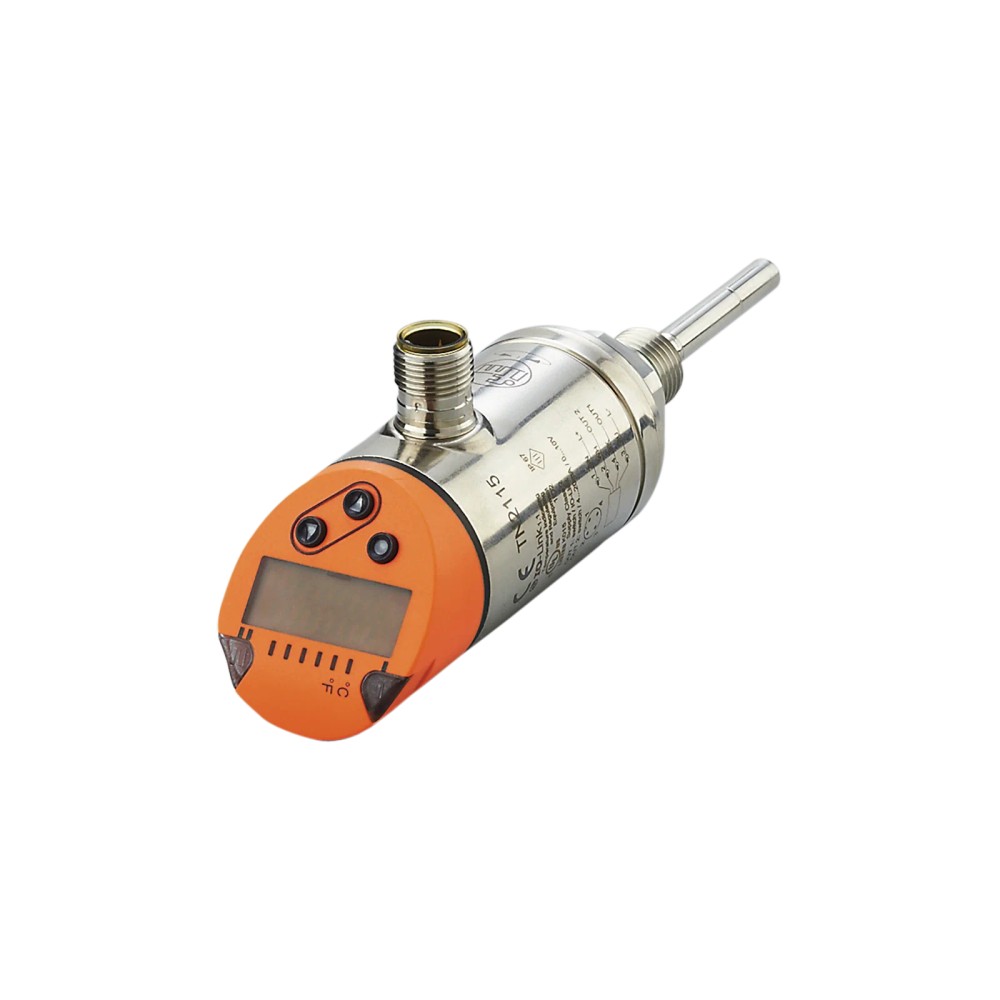

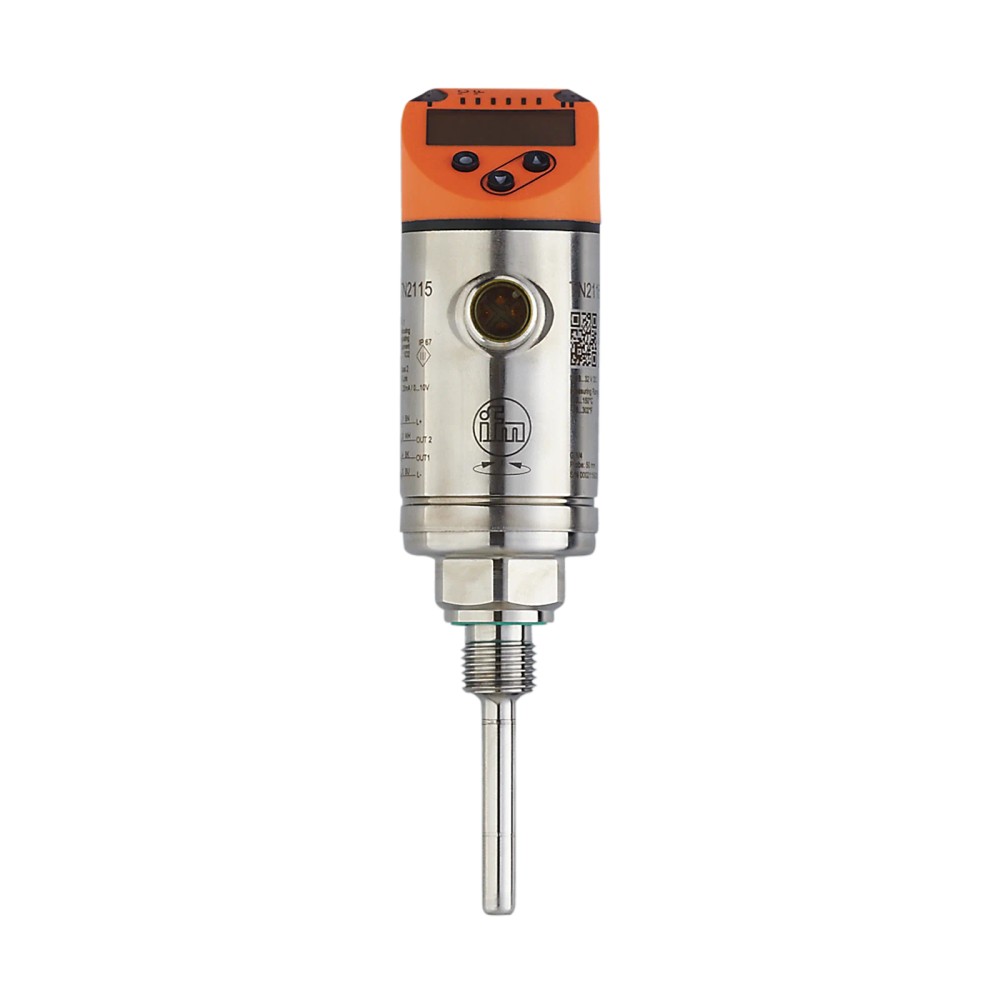

Sensor de Temperatura IFM TN2115

Pré-visualizar: TN2115 IFM - Sensor de Temperatura com Display Monitoramento de Processos IO-Link -50 a 150°C G1/4

TN2115 IFM - Sensor de Temperatura com Display Monitoramento de Processos IO-Link -50 a 150°C G1/4

Imagem meramente ilustrativa

R$ 4.107,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TN2115
EAN: 4021179297851
NCM do produto: 90251990

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TN2115 IFM - Sensor de Temperatura com Display Monitoramento de Processos IO-Link -50 a 150°C G1/4"

Destaques do Produto

Faixa de temperatura

-50 a 150 °C

Rosca de processo

G 1/4 externa

Profundidade de instalação

50 mm

Comunicação

IO-Link 1.1

Sinal analógico

0...10 V ou 4...20 mA

Alimentação

18...32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TN2115 com display, IO-Link, -50 a 150 °C, Pt 1000, conexão G 1/4

O IFM TN2115 é um sensor transmissor de temperatura com display para monitoramento de processos. Mede de -50 a 150 °C por elemento Pt 1000 e oferece saídas de comutação, analógica e comunicação IO-Link. Possui conexão de processo G 1/4 externa, conexão elétrica M12 e resistência à pressão especificada de 400 bar.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50 a 150 °C
Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Conexão de processo	G 1/4, rosca externa
Comprimento de instalação	50 mm
Saídas	2 digitais e 1 analógica
Sinais analógicos	0...10 V ou 4...20 mA
Comunicação	IO-Link 1.1, COM2 (38,4 kBaud)
Conexão elétrica	M12, codificação A, 4 contatos
Resistência à pressão	400 bar / 40 MPa
Grau de proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos, respeitando a faixa de medição e as condições de instalação indicadas pelo fabricante.
Processos que necessitam de indicação local por display e de sinal de comutação, saída analógica ou IO-Link.
Instalações que utilizem conexão de processo G 1/4 externa e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecione quando a temperatura medida estiver fora de -50 a 150 °C.
Não selecione para conexão de processo diferente de G 1/4 externa sem adaptador cuja compatibilidade tenha sido confirmada.
Não utilize a resistência à pressão de 400 bar como substituta da verificação das condições de pressão, temperatura e montagem do processo.

APLICAÇÕES E USO

Monitoramento de temperatura de fluidos líquidos ou gasosos em processos cuja temperatura esteja dentro da faixa de medição especificada; a adequação depende da compatibilidade química e das condições reais de processo.
Medição com visualização local em sistemas que requeiram display alfanumérico e sinalização de estado de chaveamento.
Integração em sistemas de automação por IO-Link ou por saída analógica/digital, desde que o controlador e a entrada elétrica sejam compatíveis com o sinal selecionado.
A aplicação deve respeitar temperatura ambiente de -25 a 80 °C, conexão G 1/4 externa e condições de pressão e montagem previstas pelo fabricante. A ficha não identifica setores ou processos específicos como aplicações certificadas.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TN2115 com display, IO-Link, -50 a 150 °C, Pt 1000, conexão G 1/4, verifique estes pontos:

Escolha o TN2115 quando

A aplicação exigir medição de -50 a 150 °C, elemento Pt 1000, instalação por rosca G 1/4 externa e indicação local, com possibilidade de integração por IO-Link ou saídas configuráveis.

Verifique outra configuração quando

A faixa térmica requerida estiver fora dos limites do TN2115, a conexão de processo não corresponder à G 1/4 externa ou a instalação exigir características não confirmadas nesta ficha. Confirme dimensões e condições de operação no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor transmissor de temperatura com display	Designação do produto informada pelo fabricante.
Marca e modelo	IFM TN2115	Identificação do modelo.
Fluidos indicados	Líquidos e gasosos	Substâncias informadas na ficha; avaliar compatibilidade com processo e materiais.

Elemento sensor e medição
Elemento de medição	1 x Pt 1000	Elemento resistivo utilizado para medição de temperatura.
Norma e classe do elemento	DIN EN 60751, classe A	Referência de classificação do elemento de medição.
Faixa de medição	-50...150 °C / -58...302 °F	Limites de medição especificados.
Ajuste de fábrica	-50...150 °C	Faixa configurada de fábrica.
Resolução do display	0,1 K	Incremento de indicação informado.
Precisão da exibição	± 0,3 + (± 0,1 % MS) K	Precisão informada para a exibição; MS conforme notação do fabricante.
Coeficiente de temperatura	0,1	Aplicável em caso de desvio da condição de referência de 25 ± 5 °C; unidade não especificada na ficha.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção especificado para as saídas.

Saídas e pontos de ajuste
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Função elétrica	PNP/NPN	Tipo de saída indicado; verificar parametrização para a aplicação.
Função das saídas de comutação	Abertura/fechamento, parametrizável	Comportamento de chaveamento configurável.
Corrente máxima constante da saída DC	250 mA	Limite de corrente constante informado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação.
Resolução da saída de comutação	0,1 K	Resolução informada para a comutação.
Ponto de comutação SP	-49,8...150 °C / -57,6...302 °F	Faixa de ajuste indicada para o ponto de comutação.
Ponto de comutação e retorno rP	-50...149,8 °C / -58...301,6 °F	Faixa de ajuste indicada para ponto de retorno.
Retardo de prontidão	1 s	Tempo indicado até a prontidão do dispositivo.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Sinais analógicos	0...10 V ou 4...20 mA	Opções de saída indicadas; verificar configuração aplicável.
Carga máxima	500 Ω	Carga máxima informada.
Resistência mínima de carga	2000 Ω	Valor mínimo especificado; conferir condição conforme modo de saída.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão declarada para a saída analógica; MS conforme notação do fabricante.
Ponto inicial do sinal analógico	-50...145 °C / -58...293 °F	Faixa de ajuste informada para o início do sinal.
Ponto final do sinal analógico	-45...150 °C / -49...302 °F	Faixa de ajuste informada para o final do sinal.
Resolução da saída analógica	Corrente: MS / 4096; tensão: MS / 3561	Resoluções informadas para cada tipo de sinal.

Comunicação e interface
Interface de comunicação	IO-Link	Interface digital de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para integração.
DeviceID	706	Identificador do dispositivo informado.
Tempo mínimo do ciclo do processo	2,3 ms	Ciclo mínimo indicado para a comunicação/processo.
Watchdog integrado	Sim	Presença de watchdog declarada.

Precisão e resposta dinâmica
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Precisão especificada para o ponto de ajuste; MS conforme notação do fabricante.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Tempos de resposta informados para T05 e T09.

Pressão e conexão de processo
Conexão de processo	G 1/4, rosca externa	Conexão mecânica especificada.
Resistência à pressão	400 bar / 40 MPa	Resistência à pressão declarada; verificar condições específicas do processo.
Torque máximo de aperto	35 Nm	Limite de torque indicado para a montagem.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); anel de vedação FKM	Materiais declarados para as partes em contato com o fluido.

Dados mecânicos e materiais
Comprimento de instalação EL	50 mm	Comprimento de instalação especificado.
Comprimento da sonda L	37,7 mm	Dimensão da sonda informada.
Diâmetro da sonda	6 mm	Diâmetro especificado.
Dimensões externas	Ø 34 mm; comprimento total 141 mm	Dimensões gerais informadas.
Invólucro	Cilíndrico	Formato declarado.
Materiais do corpo	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais de construção listados.
Peso	213,5 g	Peso informado na ficha do produto.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Tipo de conector e contatos especificados.

Display e sinalização
Indicação de unidade	2 LEDs verdes	Elementos de indicação de unidade declarados.
Status de chaveamento	2 LEDs amarelos	Indicação visual do estado das saídas.
Valores medidos	Display alfanumérico de 4 dígitos, vermelho/verde	Formato e cores da indicação informados.

Condições ambientais e robustez
Temperatura ambiente	-25...80 °C	Limites ambientais de operação informados.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67	Classificação informada; não substitui a instalação correta do conector.
Resistência a choques	DIN IEC 68-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Condição de ensaio declarada.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas EMC informadas.
Certificado UL	Número de aprovação UL K015	Identificação de aprovação listada na ficha.
MTTF	207 anos	Valor declarado pelo fabricante; não representa período de garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 a 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 706.

• Sinal analógico configurável: 0...10 V ou 4...20 mA.

• Saída de comutação PNP/NPN, configurável; abertura/fechamento parametrizável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC. Verifique o pinout no datasheet do fabricante; não há pinout separado informado na ficha.

Processo Rosca externa G 1/4; comprimento de instalação 50 mm. Materiais em contato com o fluido: aço inoxidável 1.4404 (316L) e anel de vedação FKM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link compatível com IO-Link 1.1 e COM2 (38,4 kBaud).	✓	A ficha especifica IO-Link 1.1 e tipo de transferência COM2.
Entrada analógica configurada para 0...10 V ou 4...20 mA.	✓	Ambos os tipos de sinal constam como opções de saída analógica.
Entrada digital que aceite saída PNP ou NPN configurada.	✓	A função elétrica indicada é PNP/NPN; confirme a parametrização e o circuito de entrada.
Processo com conexão G 1/4 externa e faixa térmica de -50 a 150 °C.	✓	Rosca e faixa de medição correspondem às especificações do produto; verifique também as condições de pressão e montagem.
Processo cuja conexão mecânica não seja G 1/4 externa, sem adaptador validado.	✗	A conexão de processo especificada é G 1/4 externa; não há compatibilidade com outras roscas indicada na ficha.
Medição de temperatura fora de -50 a 150 °C.	✗	A faixa de medição especificada é -50 a 150 °C.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TN2115 com display, IO-Link, -50 a 150 °C, Pt 1000, conexão G 1/4

Confirme que a conexão do processo é G 1/4 externa e que as dimensões de instalação atendem ao ponto de montagem.
Verifique compatibilidade dos materiais em contato com o fluido e as condições de temperatura e pressão do processo.
Instale o sensor na conexão correspondente e não exceda o torque máximo especificado de 35 Nm.
Conecte o M12 codificado A a um circuito compatível com alimentação de 18...32 V DC; consulte o datasheet para a atribuição dos pinos.
Configure a saída necessária — IO-Link, comutação PNP/NPN ou sinal analógico — de acordo com a entrada do sistema de controle.
Após energizar, confira a indicação do display, o estado das saídas e a leitura no controlador antes de liberar o processo.

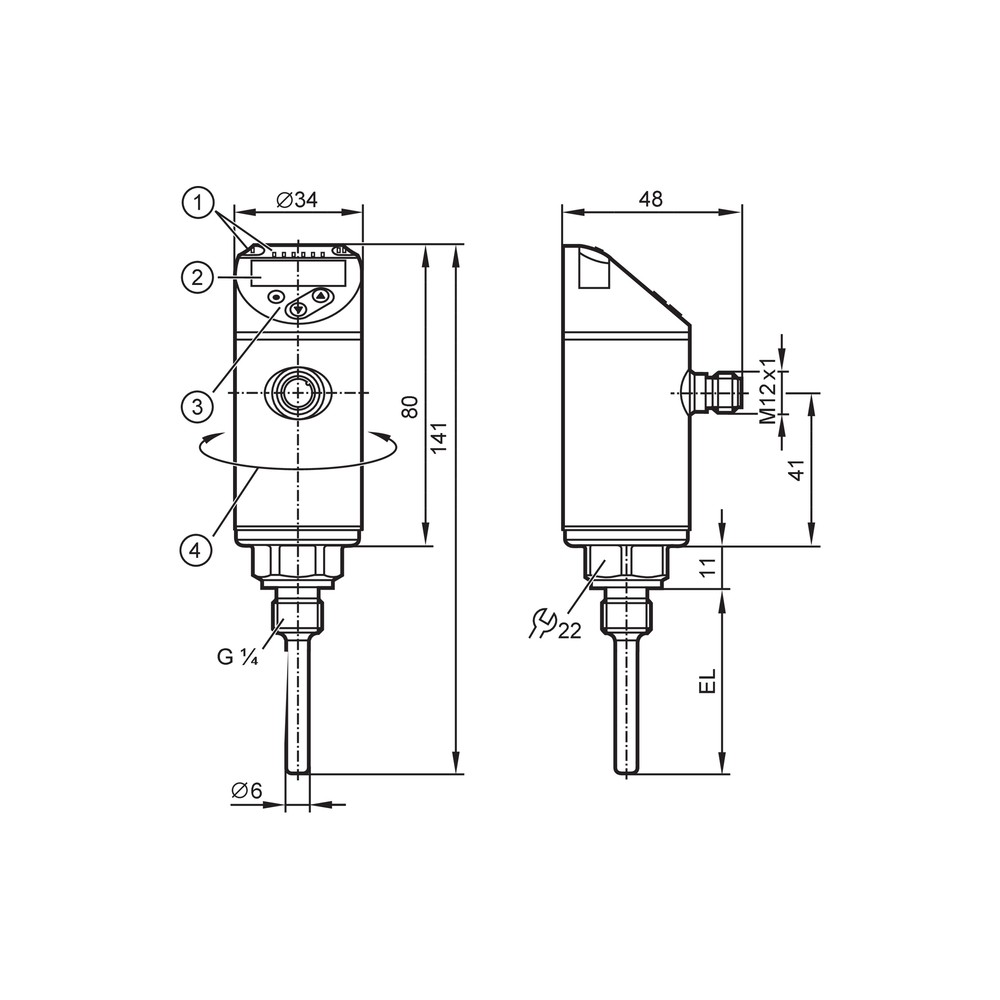

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe dados IO-Link.	Incompatibilidade de revisão, taxa de transferência, configuração da porta ou ligação elétrica.	Confirme que a porta mestre suporta IO-Link 1.1 e COM2 (38,4 kBaud), verifique alimentação e conexão M12 e compare a configuração com o datasheet.
A saída analógica apresenta valor ausente ou fora da escala esperada.	Tipo de sinal selecionado (corrente ou tensão), escala configurada ou carga fora das condições especificadas.	Confira se a entrada do controlador corresponde a 4...20 mA ou 0...10 V, valide os pontos inicial e final configurados e verifique a carga do circuito conforme o datasheet.
O estado de chaveamento não corresponde ao esperado.	Saída PNP/NPN ou comportamento abertura/fechamento configurado de forma incompatível com a entrada e a lógica do controle.	Revise a parametrização da saída, o tipo de entrada digital do controlador e os pontos SP/rP configurados.
A indicação de temperatura difere da referência do processo.	Condição de instalação, incompatibilidade do elemento de medição com a faixa necessária ou comparação feita sem considerar a precisão especificada.	Confirme a temperatura dentro da faixa de medição, a montagem e a conexão de processo; compare com uma referência adequada e consulte as especificações de precisão no datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TN2115 em português (Datasheet) Desenho dimensional IFM TN2115 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TN2115 e para quem ele serve?

É um sensor transmissor de temperatura com display, Pt 1000 e comunicação IO-Link. Atende aplicações de monitoramento de processos que correspondam à faixa de medição e às conexões especificadas.

Quais conexões e sinais de saída o TN2115 oferece?

Possui conexão de processo G 1/4 externa e conector elétrico M12 codificação A com 4 contatos. A ficha especifica duas saídas digitais PNP/NPN configuráveis e uma saída analógica configurável para 0...10 V ou 4...20 mA, além de IO-Link.

O TN2115 serve para medir temperaturas acima de 150 °C?

Não. A faixa de medição informada é de -50 a 150 °C; para temperaturas superiores, selecione um sensor cuja faixa cubra a condição requerida.

Posso instalar este sensor em uma conexão diferente de G 1/4?

A conexão especificada é G 1/4 externa. A ficha não confirma compatibilidade direta com outras roscas; um adaptador só deve ser usado após validar a compatibilidade mecânica e as condições do processo.

O display acende, mas o CLP não recebe a temperatura: o que verifico?

Verifique primeiro a configuração da porta e do protocolo no controlador, a conexão M12 e a alimentação. Se estiver usando IO-Link, confirme compatibilidade com IO-Link 1.1 e COM2; para sinal analógico, confira se a entrada corresponde ao modo configurado.

A saída de chaveamento não comuta no ponto esperado; preciso trocar o sensor?

Não necessariamente. Antes da troca, confira a configuração PNP/NPN, a lógica abertura/fechamento e os valores SP e rP; a ficha indica que a saída é parametrizável.

É melhor comprar o TN2115 ou um sensor sem display?

Escolha o TN2115 quando precisar de indicação local, IO-Link ou das saídas especificadas. Se essas funções não forem necessárias, compare com outro modelo do fabricante, verificando faixa térmica, conexão e sinais disponíveis.

O produto acompanha cabo ou adaptador para a rosca?

A ficha informa uma peça por embalagem e não lista cabo, adaptador ou outros acessórios inclusos. Confirme com o fornecedor o conteúdo comercial da embalagem antes da compra.

Que cuidados devo ter ao instalar o TN2115?

Confirme a rosca G 1/4, os materiais compatíveis com o fluido e a faixa de temperatura e pressão. Não exceda o torque máximo de 35 Nm e consulte o datasheet para a ligação elétrica.

Como verifico se a ligação elétrica é compatível com meu sistema?

Confira alimentação de 18...32 V DC, conector M12 codificação A com 4 contatos e o tipo de entrada do controlador para o sinal escolhido. Para a atribuição dos pinos, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de platina com resistência nominal de 1000 Ω a 0 °C, utilizado para medir temperatura.

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e mestre compatível.

PNP/NPN

Tipos de saída de comutação que determinam a forma de interface elétrica com a entrada do sistema de controle.

G 1/4

Designação da rosca de conexão de processo especificada para montagem do sensor.

IP 67

Grau de proteção declarado para o invólucro conforme classificação IP; a instalação do conector também deve ser feita corretamente.
