- Referência do fabricante: TN2105
- EAN: 4021179295536
- NCM do produto: 90251990
Destaques do Produto
Faixa de Temperatura...mais
Saiba mais sobre: "TN2105 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C"
Destaques do Produto
Faixa de Temperatura
-50 a 150 °C
Conexão
G 1/4
Interface
IO-Link
Saída
Analógica e Digital
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

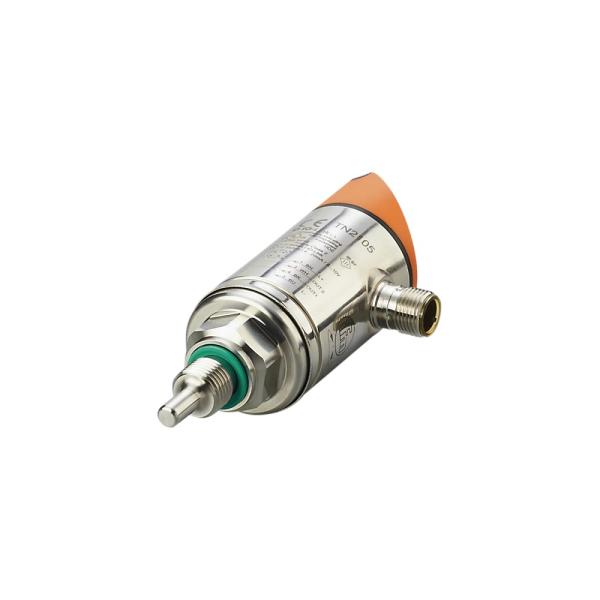

Sobre o TN2105 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C
O TN2105 é um sensor de temperatura com display integrado, desenvolvido para monitoramento de fluidos em aplicações industriais. Ele combina a versatilidade de saídas digitais (PNP/NPN) e analógicas com a inteligência do protocolo IO-Link para diagnóstico. Com faixa de -50 a 150°C e resistência a pressões de até 400 bar, é uma solução robusta para controle de processos.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | TN2105 |
| Marca | IFM |
| Range | -50...150 °C |
| Saídas | 2x Digital, 1x Analógica |
| Conexão | G 1/4 |
| Proteção | IP 67 |
| Pressão Máx. | 400 bar |
| Comunicação | IO-Link |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura em sistemas hidráulicos
- Processos industriais com fluidos líquidos e gasosos compatíveis
- Automação industrial que utiliza protocolo IO-Link para diagnóstico
⚠ Considere outro se precisa de:
- Aplicações com pressões superiores a 400 bar
- Ambientes com temperaturas fora da faixa -25 a 80 °C (ambiente) ou -50 a 150 °C (processo)
- Uso de meios incompatíveis com aço inox 1.4404 ou vedações em FKM
APLICAÇÕES E USO
- Monitoramento de temperatura em sistemas hidráulicos
- Monitoramento em linhas de refrigeração industrial
- Controle de temperatura de lubrificantes em máquinas operatrizes
- Processos automatizados que exigem integração via IO-Link
COMO ESCOLHER
Antes de comprar o TN2105 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C, verifique estes pontos:
Quando escolher o TN2105
Indicado quando há necessidade de monitoramento local via display LED, alta pressão de processo (até 400 bar) e integração inteligente com sistemas de controle via IO-Link.
Quando buscar outra alternativa
Se o processo exigir temperaturas superiores a 150 °C, conexões de processo diferentes de G 1/4, ou se for necessário um tempo de resposta inferior a 1s (T05), recomenda-se consultar outras séries de sensores IFM para condições extremas.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Alcance de medição | -50 a 150 °C | Faixa nominal de operação |
| Elemento sensor | 1 x Pt 1000 | Sensor DIN EN 60751, classe A |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18-32V DC | Conforme cULus supply class 2 |
| Consumo de corrente | < 50 mA | Valor máximo operacional |
| Entradas/saídas | ||
|---|---|---|
| Quantidade de saídas | 2 digitais / 1 analógica | Configuráveis via IO-Link ou display |
| Tipo de sinal analógico | 4...20 mA / 0...10 V | Configurável |
| Interfaces | ||
|---|---|---|
| Interface | IO-Link 1.1 | Protocolo de comunicação serial |
| Dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa | Conexão mecânica padrão |
| Material em contato | 1.4404 (316L) / FKM | Compatibilidade química |
| Resistência à pressão | 400 bar | Limite de suportabilidade mecânica |
COMPATIBILIDADE
Comunicação
• IO-Link (COM2 / 38.4 kBaud)
Conexões
Elétrica
M12, 4 pinos, contatos dourados
Processo
G 1/4 rosca externa
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento hidráulico até 400 bar | ✓ | O sensor suporta 400 bar de pressão mecânica com materiais resistentes. |
| Processos a 200 °C | ✗ | A faixa máxima de medição é limitada a 150 °C. |
| Ambiente com jatos de água (IP67) | ✓ | Classificação IP67 assegura vedação contra poeira e imersão temporária. |
INSTALAÇÃO
Como instalar o TN2105 IFM - Sensor de Temperatura com Display Monitoramento de Fluidos IO-Link -50 a 150°C
- Desligue a fonte de alimentação do sistema.
- Certifique-se de que a rosca G 1/4 do processo esteja limpa.
- Instale o sensor, utilizando chave adequada e respeitando o torque de 35 Nm.
- Conecte o cabo M12 de acordo com o diagrama de pinagem do datasheet.
- Ligue a alimentação e verifique o display para configurar os parâmetros de temperatura.
- Realize o ajuste de fábrica se necessário e teste o comutação das saídas.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leitura instável ou errática no display | Acúmulo de sedimentos ou falha de blindagem | Verifique a limpeza da sonda e a integridade do cabo M12 |
| Display apagado | Tensão fora da faixa ou inversão de polaridade | Meça a tensão de 18-32V DC diretamente no conector |
| Vazamento ou danos na rosca | Torque excessivo na instalação | Verifique se o torque de 35 Nm não foi ultrapassado |
| Saída digital não atua no setpoint configurado | Configuração paramétrica incorreta | Confirme os parâmetros SP e rP através do menu no display |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de temperatura TN2105?
Este é um transmissor de temperatura com display, projetado para monitoramento preciso de fluidos líquidos e gasosos, integrando sensor Pt 1000 e conectividade IO-Link.
O que vem na embalagem do produto?
O sensor acompanha a unidade montada (com display e conexão de processo integrada) e manual de instruções; conectores M12 e cabos de conexão devem ser adquiridos separadamente conforme necessidade de instalação.
Existem restrições de uso para este sensor?
O TN2105 não deve ser utilizado em aplicações de medição de temperatura fora da faixa especificada de -50 a 150 °C, ou em processos que excedam a resistência de pressão de 400 bar.
O sensor pode ser utilizado em qualquer tipo de fluido?
O produto não é adequado para fluidos altamente corrosivos que não sejam compatíveis com aço inoxidável 1.4404 (316L) ou vedação em FKM.
Como diagnosticar uma leitura instável no sensor?
Um sintoma comum é a leitura oscilante ou incorreta no display; a causa pode ser o acúmulo de sedimentos na sonda ou falha na blindagem do cabo. Verifique a integridade da conexão M12 e se há deposição de material na haste.
O que fazer se o display do TN2105 não ligar?
Se o display não acender, verifique a tensão de alimentação (18-32V DC) e a polaridade correta dos pinos do conector M12 antes de descartar falha eletrônica.
Vale a pena trocar um transmissor analógico simples por este modelo IO-Link?
Sim, a principal vantagem é a multifuncionalidade: este modelo substitui chaves termostáticas tradicionais e transmissores analógicos, centralizando comutação e transmissão de dados via IO-Link.
Como decidir entre este modelo e outros da série TN?
A escolha entre modelos similares depende da profundidade de imersão e tipo de conexão; o TN2105 possui 25 mm de comprimento de instalação e conexão G 1/4, sendo ideal para aplicações compactas.
Quais cuidados devo ter ao instalar o sensor?
A instalação requer a fixação da rosca G 1/4 com torque máximo de 35 Nm para garantir a vedação, evitando o uso de ferramentas abrasivas que possam danificar o invólucro.
Qual a procedência deste sensor de temperatura?
A procedência é garantida pela fabricação IFM electronic, com faturamento direto da IFM ELECTRONIC LTDA no Brasil, assegurando a originalidade e conformidade técnica do componente.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação ponto-a-ponto para sensores e atuadores, permitindo parametrização remota e transmissão de dados de diagnóstico. (Ref.: Perfil IO-Link - Smart Sensor)
Pt 1000
Elemento sensor de temperatura por resistência de platina, onde a resistência é de 1000 ohms a 0 °C. (Ref.: Elemento sensor Pt 1000)
PNP/NPN
Configuração de saída digital configurável que determina como a corrente flui no circuito de carga. (Ref.: Função elétrica PNP/NPN)
Histerese
Diferença entre o ponto de comutação e o ponto de retorno, utilizada para evitar chaveamentos erráticos. (Ref.: Ponto de comutação SP / rP)
Grau de Proteção IP67
Especificação que garante proteção total contra poeira e proteção contra imersão temporária em água. (Ref.: IP 67)
