Sensor de Temperatura IFM TM9550 Pt1000 300bar

Pré-visualizar: TM9550 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 60mm M18x1.5 300bar

TM9550 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 60mm M18x1.5 300bar

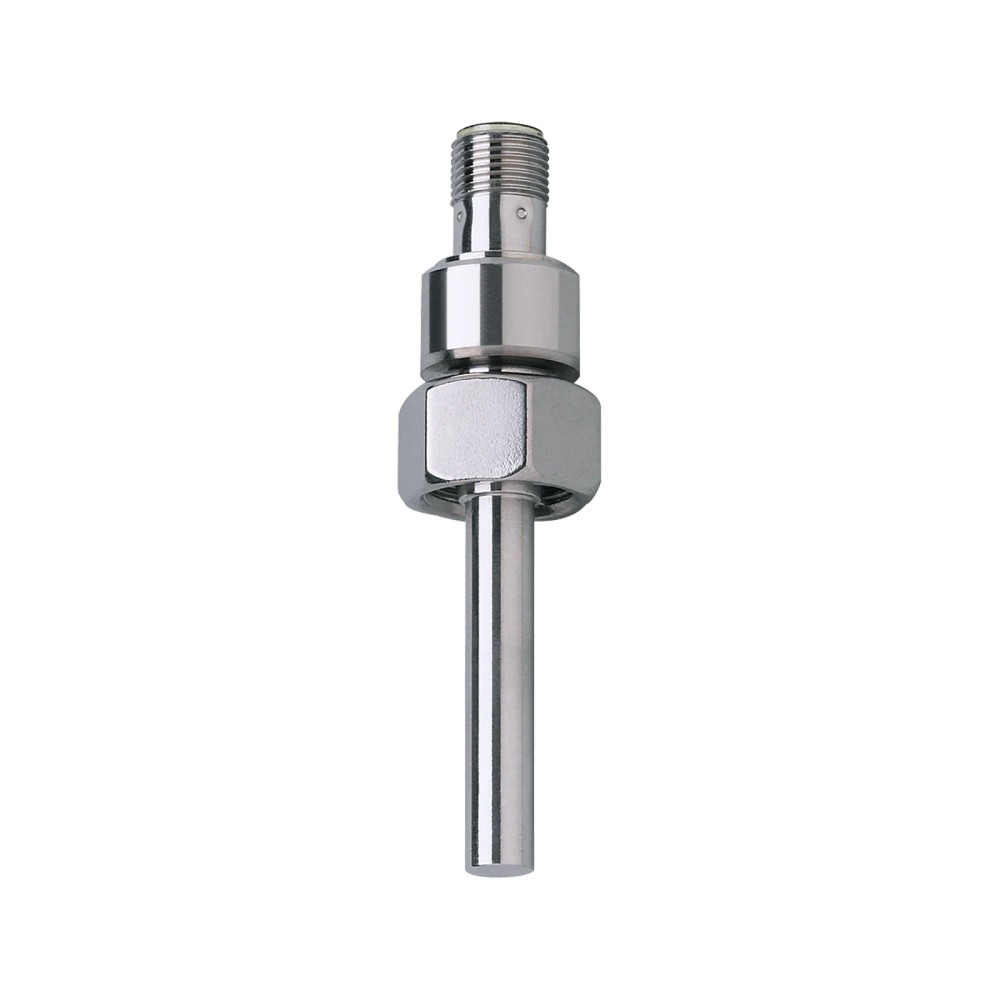

Imagem meramente ilustrativa

R$ 1.364,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM9550
EAN: 4021179218689
NCM do produto: 85332190

Destaques do Produto Elemento Pt1000...mais

Fechar menu

Saiba mais sobre: "TM9550 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 60mm M18x1.5 300bar"

Destaques do Produto

Elemento

Pt1000

Conexão

M18x1.5

Pressão

300 bar

Comprimento

60 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM9550 IFM - Sensor de Temperatura Pt1000 60mm M18x1.5 300bar

O TM9550 é um sensor de temperatura robusto com elemento de medição Pt1000, ideal para monitoramento preciso de fluidos em ambientes industriais exigentes. Equipado com carcaça em aço inoxidável 316L e classificação IP69K, ele suporta pressões de até 300 bar. Sua conexão de processo M18x1.5 garante instalação direta e confiável em diversos sistemas hidráulicos e de automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	TM9550
Elemento de medição	1 x Pt 1000
Conexão de processo	M18 x 1.5 Rosca interna
Faixa de medição	-40 a 125 °C
Pressão máx.	300 bar
Grau de proteção	IP68 / IP69K
Material	Aço inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluidos líquidos e gasosos em linhas industriais.
Sistemas compatíveis com entrada de sinal Pt1000 (DIN EN 60751, classe B).
Processos que utilizam conexão de rosca interna M18 x 1.5.
Ambientes com alta exigência de vedação IP68/IP69K.

⚠ Considere outro se precisa de:

Fluidos com temperatura superior a 125 °C.
Pressão operacional acima de 300 bar.
Ambientes com agentes químicos corrosivos que danificam aço inox 316L.
Aplicações que exigem imersão inferior a 15 mm.

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas hidráulicos industriais.
Controle de temperatura em tanques de fluidos de baixa a média pressão.
Processos de automação onde é necessário sinal Pt1000 conforme normas DIN.
Aplicações sujeitas a lavagem de alta pressão (IP69K).

COMO ESCOLHER

Antes de comprar o TM9550 IFM - Sensor de Temperatura Pt1000 60mm M18x1.5 300bar, verifique estes pontos:

Quando escolher este produto

Utilize o TM9550 quando seu sistema de controle possuir entrada para sensor de resistência Pt1000 e necessitar de um sensor integrado com rosca M18x1.5 e alta resistência à pressão (300 bar).

Quando buscar outra opção

Se o seu sistema exige uma saída analógica (4-20mA ou 0-10V) integrada ao sensor, este modelo não é adequado, pois o Pt1000 requer uma unidade de avaliação externa ou entrada de termorresistência no CLP.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-40 a 125 °C	Limite de temperatura operacional para medição
Elemento de medição	1 x Pt 1000	Padrão conforme DIN EN 60751, classe B

Dados mecânicos
Resistência à pressão	300 bar	Limite máximo de pressão no processo
Materiais em contato	1.4404 (Aço Inoxidável / 316L)	Material compatível com fluidos compatíveis
Conexão de processo	M18 x 1.5 Rosca interna	Interface mecânica de instalação

Dados elétricos
Conexão elétrica	M12, 4 contatos	Interface de conexão elétrica com codificação A
Classe de proteção	III	Proteção elétrica

Desempenho
Tempo de resposta T05/T09	1 s / 3 s	Tempo de reação térmica conforme DIN EN 60751
Proteção	IP 68; IP 69K	Índice de proteção contra agentes externos

COMPATIBILIDADE

Comunicação

• Pt1000 (analógico passivo)

Conexões

Elétrica 1 x M12 (4 pinos)

Processo M18 x 1.5 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de CLP com entrada Pt1000	✓	O TM9550 é compatível com entradas de termorresistência padrão Pt1000.
Sistemas de CLP com entrada 4-20mA apenas	✗	O sensor requer transdutor ou unidade de avaliação para converter Pt1000 para sinal 4-20mA.
Conexões hidráulicas com rosca M18x1.5	✓	A rosca interna M18x1.5 atende a norma de fixação do sensor.

INSTALAÇÃO

Como instalar o TM9550 IFM - Sensor de Temperatura Pt1000 60mm M18x1.5 300bar

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique se a rosca de conexão no processo é M18x1.5 compatível.
Aplique o sensor no ponto de medição, garantindo uma profundidade de imersão de pelo menos 15mm.
Utilize chave adequada para o aperto da conexão, evitando danos ao invólucro.
Conecte o conector M12 fêmea seguindo o diagrama elétrico do manual.
Verifique a estabilidade da leitura no sistema de controle após a energização.

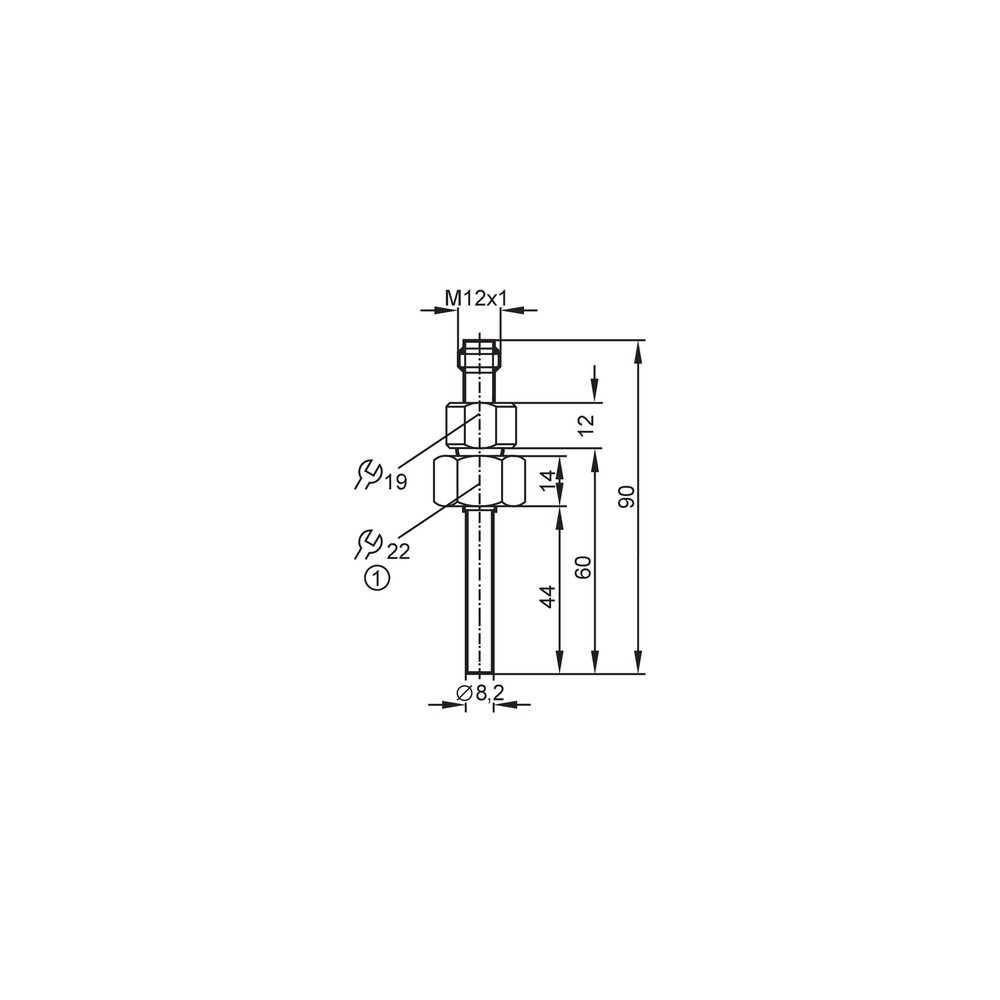

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou intermitentes.	Oxidação nos pinos ou conexão frouxa.	Inspeção visual dos contatos M12 e teste de continuidade do cabo.
Vazamento de fluido na conexão.	Falha na vedação ou aperto incorreto.	Verificar torque de aperto e integridade da rosca M18.
Sensor inoperante ou medições fora da faixa.	Exposição a temperaturas acima do limite de 125 °C.	Verificar se o processo não excedeu os limites térmicos nominais.
Diferença significativa na leitura da temperatura.	Configuração incorreta da unidade de avaliação (PT100).	Confirmar se o controlador está configurado para Pt1000 e não Pt100.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TM9550 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TM9550 da IFM?

O TM9550 é um sensor de temperatura industrial com elemento de medição Pt1000, projetado para monitoramento preciso de fluidos em sistemas com rosca M18x1.5.

O que vem na embalagem ao comprar este sensor?

O produto acompanha o próprio sensor com contatos banhados a ouro para conexão elétrica M12. Itens como cabos de conexão M12 não acompanham o sensor e devem ser adquiridos separadamente.

Existe alguma restrição de temperatura ou pressão para o uso deste sensor?

Este sensor não é indicado para aplicações onde o fluido ultrapasse 125 °C ou pressões superiores a 300 bar, pois excedem os limites operacionais especificados.

O TM9550 pode ser usado em qualquer tipo de fluido?

O sensor não deve ser utilizado em ambientes agressivos onde o material 1.4404 (aço inoxidável 316L) não seja quimicamente compatível com o fluido processado.

O que verificar se o sinal de temperatura parar de ser transmitido?

A ausência de sinal no sistema de controle pode indicar falha no elemento de medição ou rompimento do cabo. Verifique a continuidade do cabo M12 e se há alimentação estável no conector.

Por que o sensor está enviando leituras de temperatura instáveis?

Valores de temperatura erráticos ou fora da escala podem ser causados por oxidação nos contatos M12 ou erro na calibração da unidade de avaliação. Limpe os contatos e verifique a configuração do Pt1000 no controlador.

Devo escolher este sensor ou um modelo com termopoço separado?

O TM9550 é uma solução robusta com conexão de processo integrada, enquanto outras alternativas poderiam exigir poços de proteção (thermowells) separados. A escolha depende da necessidade de integração direta ou facilidade de substituição do sensor.

Este modelo é melhor que um sensor analógico de 4-20mA?

O Pt1000 oferece maior precisão e resistência a interferências em cabos longos comparado a termopares comuns em certas aplicações industriais. Utilize este sensor quando o sistema de controle suportar a entrada Pt1000 conforme DIN EN 60751.

Quais cuidados tomar ao instalar o sensor?

A instalação requer que a rosca M18x1.5 seja apertada com o torque adequado para garantir a vedação, mantendo a profundidade mínima de imersão de 15 mm.

Qual a procedência e garantia de originalidade do sensor?

Este produto é fabricado pela IFM Electronic, líder global em sensores industriais, e distribuído via Melhor Indústria garantindo a procedência do item original.

GLOSSÁRIO TÉCNICO

Pt1000

Sensor de temperatura que utiliza a variação da resistência elétrica de uma platina de 1000 Ohms a 0 °C. (Ref.: DIN EN 60751)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Proteção)

Aço 1.4404

Aço inoxidável austenítico de baixo teor de carbono, também conhecido como 316L, com alta resistência à corrosão. (Ref.: Materiais)

Conexão M12

Padrão industrial de conexão elétrica circular de 12 mm utilizado em sensores para facilitar a instalação rápida. (Ref.: Conexão elétrica)

M18x1.5

Especificação técnica da rosca de fixação do sensor, determinando o diâmetro e o passo da rosca. (Ref.: Conexão de processo)
