Sensor de Temperatura IFM TM5101

Pré-visualizar: TM5101 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 -40 a 150°C G1/4

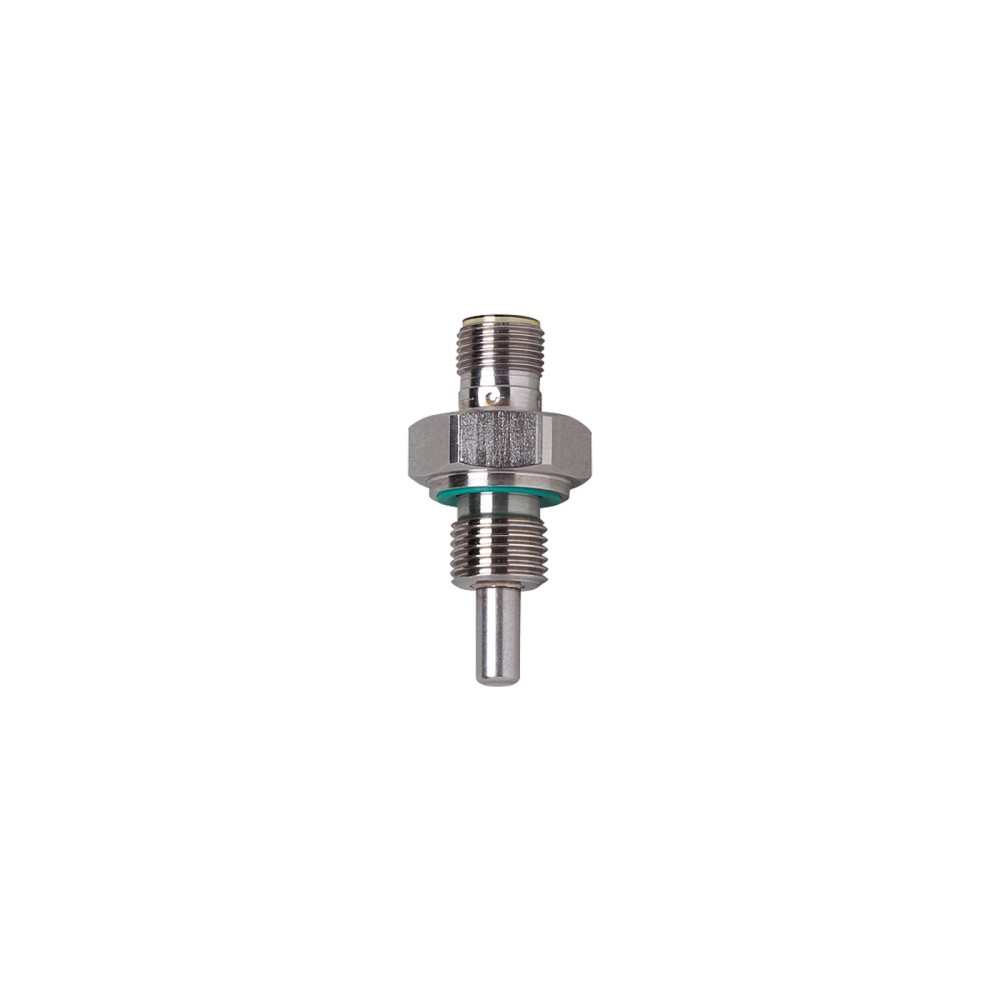

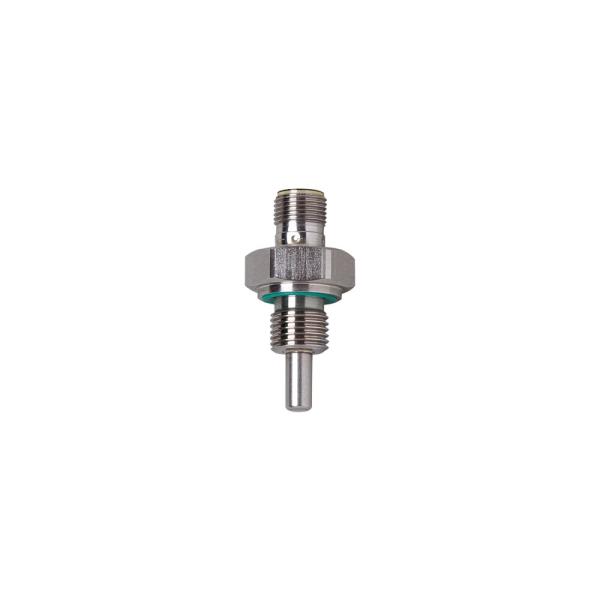

TM5101 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 -40 a 150°C G1/4

Imagem meramente ilustrativa

R$ 1.091,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM5101
EAN: 4021179292900
NCM do produto: 85332190

Destaques do Produto Tipo de Sensor Pt1000...mais

Fechar menu

Saiba mais sobre: "TM5101 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 -40 a 150°C G1/4"

Destaques do Produto

Tipo de Sensor

Pt1000 classe A

Alcance Térmico

-40 a 150 °C

Conexão de Processo

G 1/4

Conexão Elétrica

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM5101 IFM - Sensor de Temperatura Monitoramento de fluidos Pt1000 -40 a 150°C G1/4

O TM5101 da IFM é um sensor de temperatura industrial baseado na tecnologia Pt1000 classe A, projetado para monitoramento preciso em aplicações de fluidos. Oferece alta resistência a pressões de até 400 bar e é construído em aço inoxidável 316L. Sua conexão de processo G 1/4 e interface M12 garantem robustez e fácil integração em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM Electronic
Elemento de medição	Pt1000
Faixa de medição	-40 a 150 °C
Conexão de processo	G 1/4
Material do invólucro	Aço inox 316L
Grau de proteção	IP68 / IP69K
Conexão elétrica	M12
Precisão	± (0,15 K + 0,002 x \|t\|)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em linhas hidráulicas e pneumáticas.
Processos de automação industrial com líquidos e gases compatíveis.
Instalações que exigem conformidade com padrão DIN EN 60751 classe A.

⚠ Considere outro se precisa de:

Aplicações com pressões superiores a 400 bar.
Ambientes com temperaturas abaixo de -40°C ou acima de 150°C.
Processos corrosivos incompatíveis com aço inox 316L e vedação FKM.

APLICAÇÕES E USO

Monitoramento de temperatura em circuitos hidráulicos industriais.
Sistemas de refrigeração e controle térmico de máquinas.
Processos de fabricação que exigem controle preciso de fluidos.
Ambientes industriais com exigência de vedação IP69K.

COMO ESCOLHER

Antes de comprar o TM5101 IFM - Sensor de Temperatura Monitoramento de fluidos Pt1000 -40 a 150°C G1/4, verifique estes pontos:

Quando escolher o TM5101

Utilize quando o processo exigir alta precisão (Classe A) e alta resistência a pressões (400 bar) em fluidos líquidos ou gasosos com interface M12.

Quando buscar alternativas

Se a aplicação exigir conexão elétrica fixa, temperaturas acima de 150°C ou uma interface de sinal diferente (ex: transmissor com sinal analógico 4-20mA integrado), consulte outros modelos IFM.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento de medição	1 x Pt 1000 (DIN EN 60751, classe A)	Padrão de alta precisão e repetibilidade para sensores RTD.
Alcance de medição	-40 a 150 °C	Limite de operação térmica do sensor para garantir a integridade da eletrônica e leitura.

Dados Mecânicos
Conexão de processo	G 1/4 rosca externa	Interface mecânica para montagem em blocos ou tubulações.
Resistência à pressão	400 bar	Limite máximo de pressão suportado pelo invólucro do sensor.
Materiais em contato com o fluido	Aço inoxidável 316L (1.4404); FKM	Materiais compatíveis com a maioria dos fluidos industriais comuns.

Características Elétricas e de Proteção

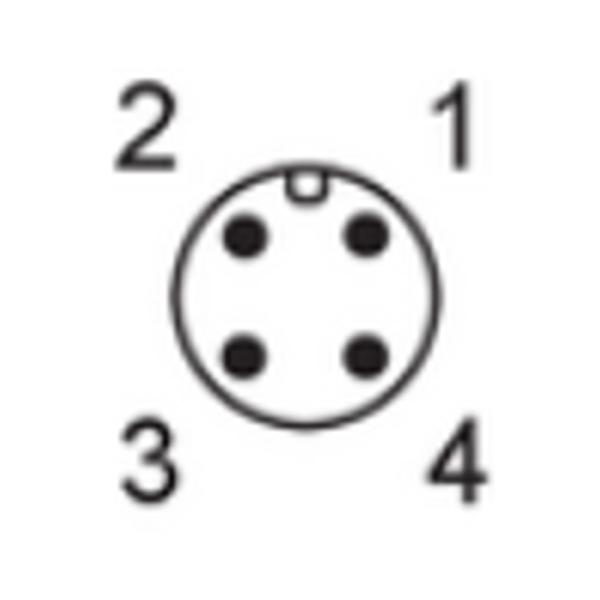

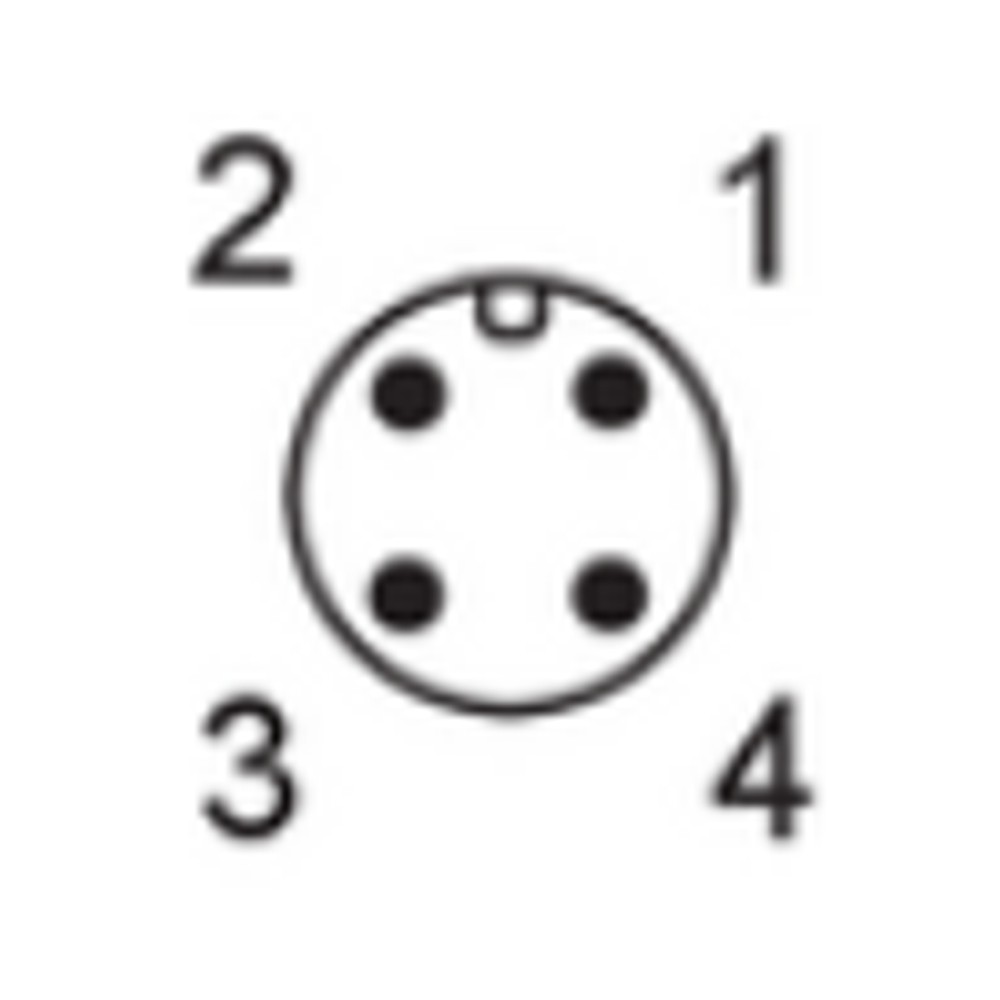

Conexão elétrica	M12 (Codificação A, 4 polos)	Interface padrão industrial para alimentação e sinal.
Grau de proteção	IP68; IP69K	Nível de vedação contra umidade e partículas sólidas.

COMPATIBILIDADE

Comunicação

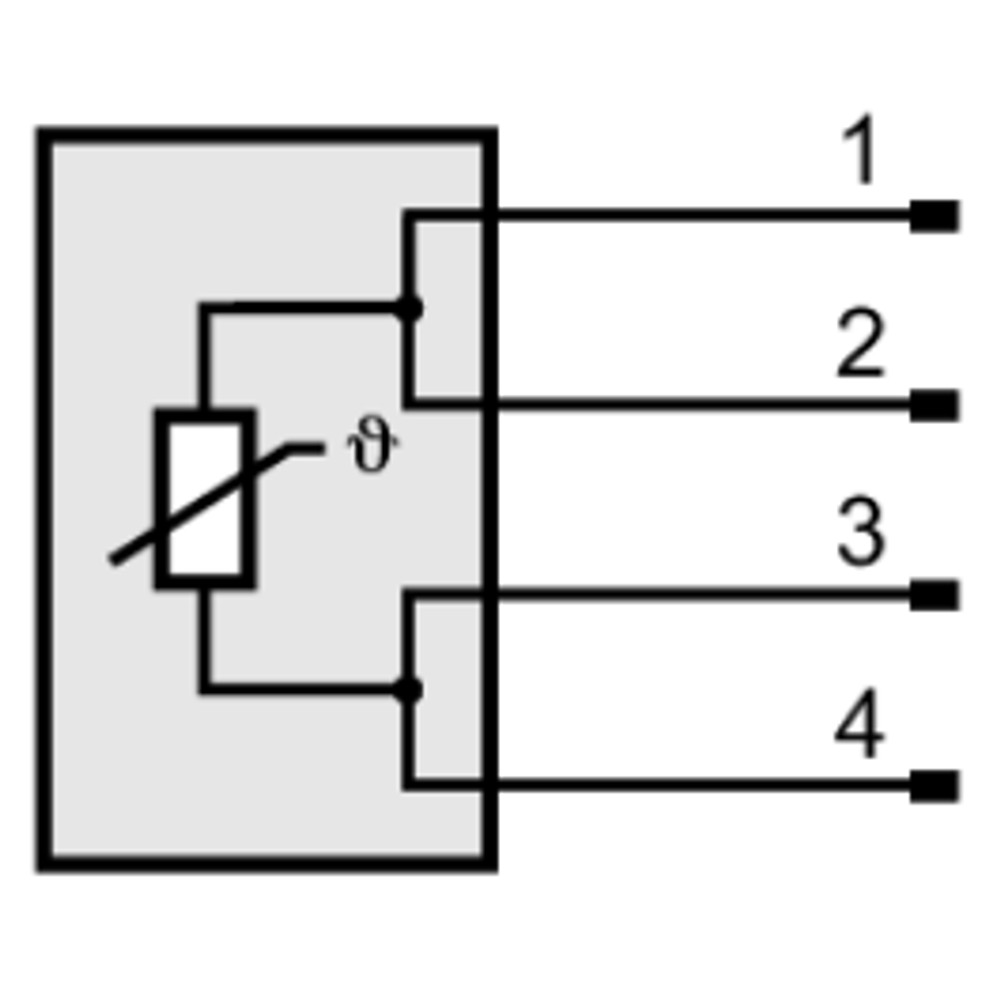

• Passiva (Resistiva, requer conversão Pt1000)

Conexões

Elétrica M12

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de CLP com entrada Pt1000	✓	Compatibilidade total de sinal elétrico conforme norma DIN EN 60751.
Pressão de processo > 400 bar	✗	Excede o limite estrutural do componente, podendo causar falha mecânica.
Uso em ambientes de lavagem industrial	✓	O grau de proteção IP69K garante resistência contra jatos de água.

INSTALAÇÃO

Como instalar o TM5101 IFM - Sensor de Temperatura Monitoramento de fluidos Pt1000 -40 a 150°C G1/4

Verifique a compatibilidade do roscado G 1/4 no local de montagem.
Certifique-se de que a vedação do sensor esteja limpa e íntegra.
Enrosque o sensor manualmente até o contato inicial.
Utilize uma chave adequada para apertar o sensor, respeitando o torque máximo de 35 Nm.
Conecte o cabo M12, garantindo o travamento completo do conector.
Valide a leitura através da unidade de controle ou CLP.

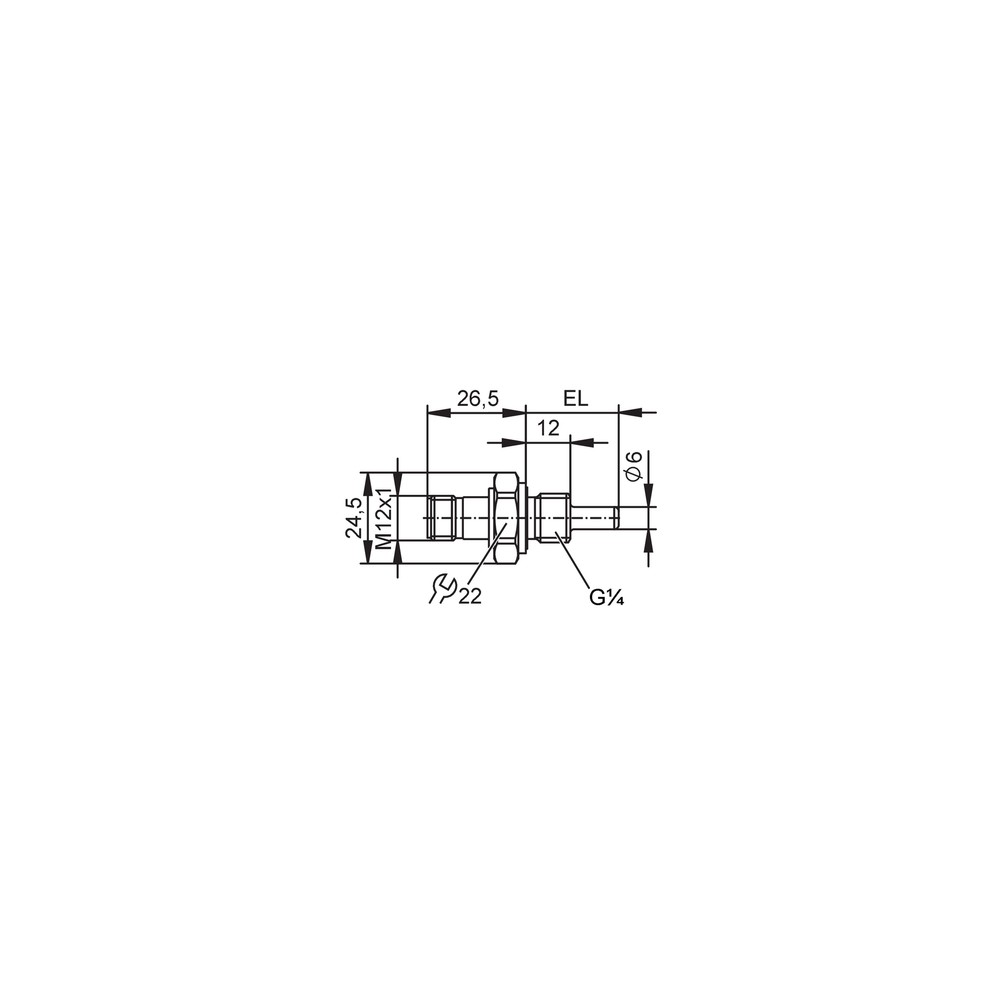

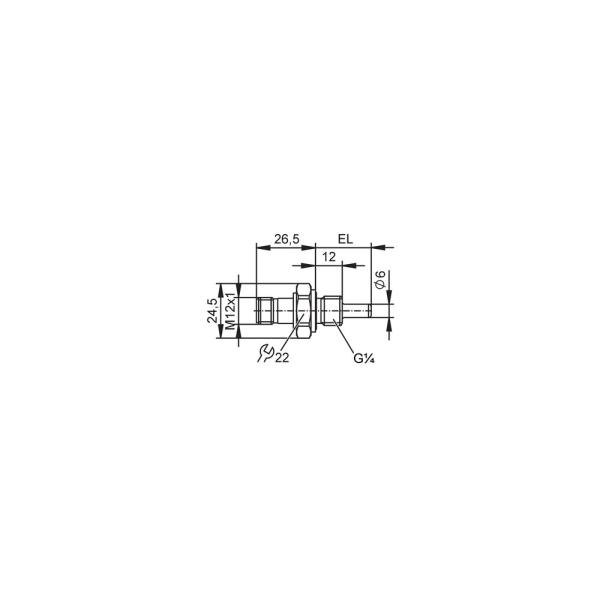

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de instalação.	Aperto excessivo ou rosca danificada.	Inspecionar vedação FKM e torque aplicado (máx 35 Nm).
Sinal intermitente ou ausência de leitura.	Falha na conexão elétrica (M12) ou oxidação.	Verificar continuidade dos cabos e limpeza dos contatos banhados a ouro.
Valor de temperatura incorreto ou fora de escala.	Incompatibilidade da unidade de avaliação.	Confirmar se o controlador está configurado para o sensor Pt1000.
Desvio permanente na precisão ou danos ao elemento.	Exposição a temperaturas fora do limite (-40 a 150°C).	Verificar o histórico de temperatura operacional do processo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TM5101 (Datasheet) Desenho de Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TM5101 da IFM e qual sua função?

O TM5101 é um sensor de temperatura com elemento de medição Pt1000 classe A, projetado para monitoramento preciso de fluidos líquidos e gasosos em processos industriais.

O que acompanha o produto na caixa?

O sensor acompanha o invólucro cilíndrico de aço inoxidável 316L e contatos banhados a ouro para garantir durabilidade e precisão.

Para quais aplicações o TM5101 não é adequado?

Este sensor não é indicado para medições criogênicas abaixo de -40°C ou processos térmicos que excedam a temperatura máxima de 150°C.

Existem restrições de compatibilidade química ou de material para este sensor?

O modelo não deve ser utilizado em ambientes com exposição a produtos químicos que corroam especificamente o aço inoxidável 1.4404 (316L) ou a vedação em FKM.

Como diagnosticar falhas de leitura no sensor?

Se houver erro na leitura, verifique a integridade da conexão M12, possíveis rupturas no cabo e se a unidade de avaliação (CLP ou controlador) está configurada corretamente para sinal Pt1000.

Quais são os sinais comuns de desgaste ou falha em campo?

Sintomas como leituras instáveis podem indicar oxidação nos pinos do conector M12 ou entrada de umidade, devendo-se inspecionar o aperto do conector e o estado da vedação.

Qual a diferença entre este sensor e um transmissor de temperatura?

Este modelo é uma peça sensora passiva que requer uma unidade de avaliação externa, ao contrário de transmissores compactos que já fornecem sinal 4-20mA.

Por que escolher este modelo em vez de um termopar comum?

O TM5101 é a escolha ideal quando a aplicação exige robustez mecânica (400 bar) e alta precisão (classe A), sendo preferível a sensores de termopar em faixas de temperatura moderadas.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve respeitar o torque máximo de 35 Nm para evitar danos à rosca G 1/4 e garantir que o sensor esteja inserido corretamente no fluxo do fluido para precisão da leitura.

Qual o grau de proteção e resistência deste componente?

O sensor possui proteção IP68 e IP69K, sendo vedado contra entrada de poeira e resistente a jatos de água de alta pressão e alta temperatura.

GLOSSÁRIO TÉCNICO

Pt1000

Sensor de temperatura baseado em platina com resistência nominal de 1000 ohms a 0°C (Ref.: DIN EN 60751).

G 1/4

Padrão de rosca BSP cilíndrica de 1/4 polegada, utilizada para conexão mecânica de processo (Ref.: ISO 228).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, comumente usado em processos de limpeza industrial (Ref.: DIN 40050-9).

Aço 316L (1.4404)

Aço inoxidável austenítico com baixo teor de carbono, excelente resistência à corrosão (Ref.: ASTM A240).

M12

Padrão de conector circular com rosca de 12 mm, padrão industrial para conexões elétricas em sensores (Ref.: IEC 61076-2-101).
