Sensor de Temperatura IFM TM4901

Pré-visualizar: TM4901 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100, Clamp DN50, IP69K

TM4901 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100, Clamp DN50, IP69K

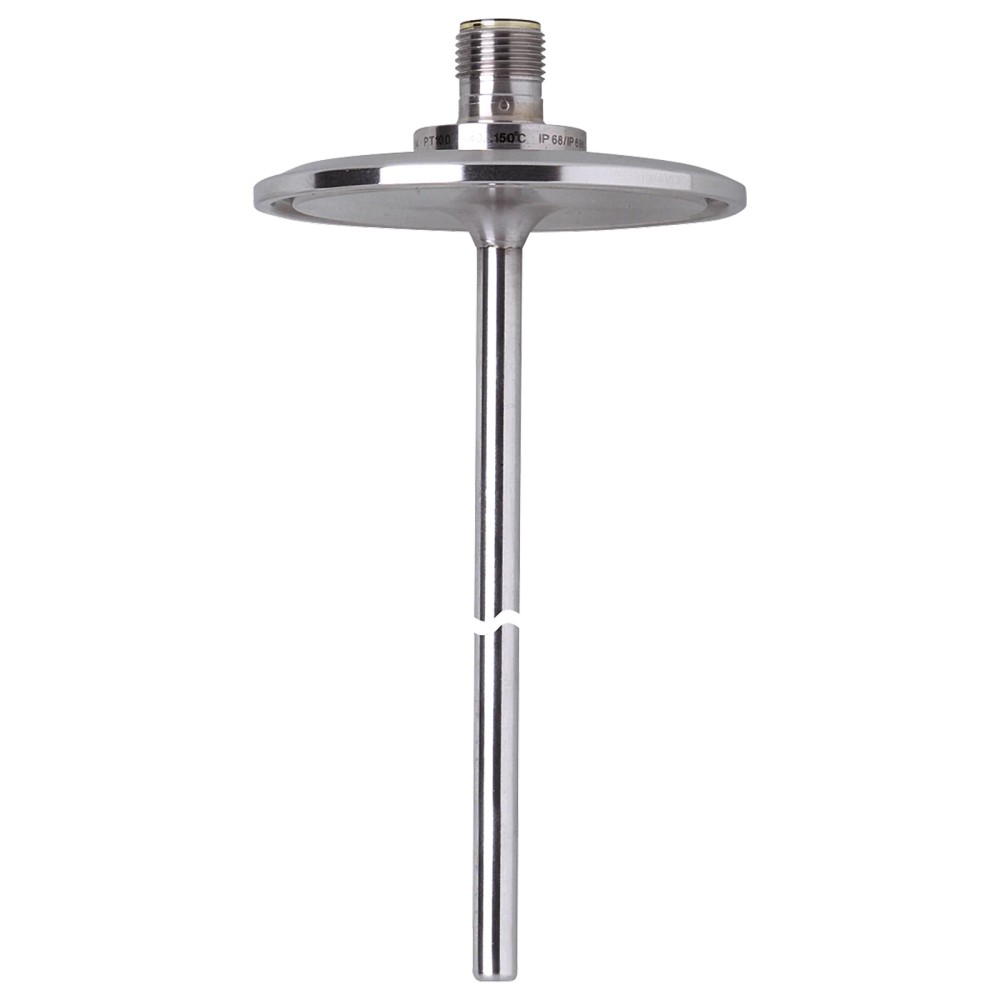

Imagem meramente ilustrativa

R$ 1.487,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4901
EAN: 4021179262606
NCM do produto: 85332190

Destaques do Produto Tipo de conexão Clamp...mais

Fechar menu

Saiba mais sobre: "TM4901 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100, Clamp DN50, IP69K"

Destaques do Produto

Tipo de conexão

Clamp DN50

Elemento

Pt100 (Classe A)

Faixa de Temperatura

-40 a 150 °C

Grau de Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM4901 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100, Clamp DN50, IP69K

O TM4901 é um sensor de temperatura Pt100 desenvolvido para ambientes de alta exigência sanitária. Ele realiza o monitoramento preciso em fluidos líquidos e gasosos, sendo ideal para indústrias alimentícias e farmacêuticas. Destaca-se pela robustez da conexão Clamp DN50, proteção IP69K e precisão de classe A.

PRINCIPAIS ESPECIFICAÇÕES

Código (SKU)	TM4901
Marca	ifm
Elemento de Medição	1 x Pt100 (Classe A)
Conexão de Processo	Clamp DN50 (DIN 32676)
Faixa de Medição	-40...150 °C
Pressão Máxima	25 bar
Conexão Elétrica	M12, 4 contatos
Grau de Proteção	IP68 / IP69K
Material	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (processamento higiênico).
Monitoramento de temperatura em tanques e tubulações.
Aplicações sujeitas a processos de higienização CIP/SIP.
Ambientes com alta necessidade de resistência contra lavagem (IP69K).

⚠ Considere outro se precisa de:

Processos com pressão de trabalho superior a 25 bar.
Temperaturas de processo que excedam 150 °C.
Instalação em tubulações sem conexão Clamp DN50 (DIN 32676).
Aplicações que exijam profundidade de imersão menor que 15 mm.

APLICAÇÕES E USO

Monitoramento de temperatura em tanques de envase.
Controle de processo em tubulações sanitárias.
Aplicações onde há necessidade de ciclos de higienização CIP/SIP.
Processos industriais com fluidos líquidos ou gasosos não agressivos ao aço 316L.

COMO ESCOLHER

Antes de comprar o TM4901 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100, Clamp DN50, IP69K, verifique estes pontos:

Quando escolher este produto

Utilize quando sua infraestrutura de processo utilizar conexão Clamp DN50 e exigir conformidade com padrões de higiene (Ra < 0,8 μm). Ideal para ambientes que sofrem lavagens frequentes com alta pressão.

Quando buscar alternativas

Busque outros modelos se sua tubulação utilizar conexões roscadas, flanges, ou se a temperatura operacional for superior a 150 °C, ou caso a pressão do sistema supere 25 bar.

ESPECIFICAÇÕES TÉCNICAS

Medição
Elemento de medição	1 x Pt 100 (DIN EN 60751, classe A)	Padrão de precisão industrial
Alcance de medição	-40...150 °C	Limite de operação térmica

Dados Mecânicos
Conexão de processo	Clamp DN50 (DIN 32676)	Padrão de acoplamento sanitário
Resistência à pressão	25 bar	Limite estrutural do invólucro
Comprimento de instalação	30 mm	Profundidade de imersão

Condições Ambientais
Proteção IP	IP 68 / IP 69K	Estanqueidade e resistência a lavagem
Temperatura ambiente	-25...80 °C	Condições operacionais externas

Dados Elétricos
Conexão elétrica	M12, 4 contatos, banhados a ouro	Interface de sinal

COMPATIBILIDADE

Comunicação

• Pt100 (Passivo)

Conexões

Elétrica M12, 4-pinos, codificação A

Processo Clamp DN50 (2") DIN 32676

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas higiênicos (CIP/SIP)	✓	Materiais e design certificados para higiene e limpeza pesada.
Ambientes corrosivos / Alta pressão (> 25 bar)	✗	A resistência mecânica é limitada a 25 bar.
Tubulações com conexão Clamp DN50	✓	Compatibilidade mecânica direta.

INSTALAÇÃO

Como instalar o TM4901 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100, Clamp DN50, IP69K

Verificar a integridade do orifício de instalação e remover resíduos.
Posicionar a vedação do Clamp DN50 na interface de conexão.
Inserir o sensor, garantindo a profundidade mínima de imersão de 15 mm.
Fixar o grampo (clamp) garantindo que a vedação esteja comprimida uniformemente.
Conectar o cabo M12, garantindo o travamento completo para selagem IP69K.
Verificar a ausência de vazamentos após pressurizar o sistema.

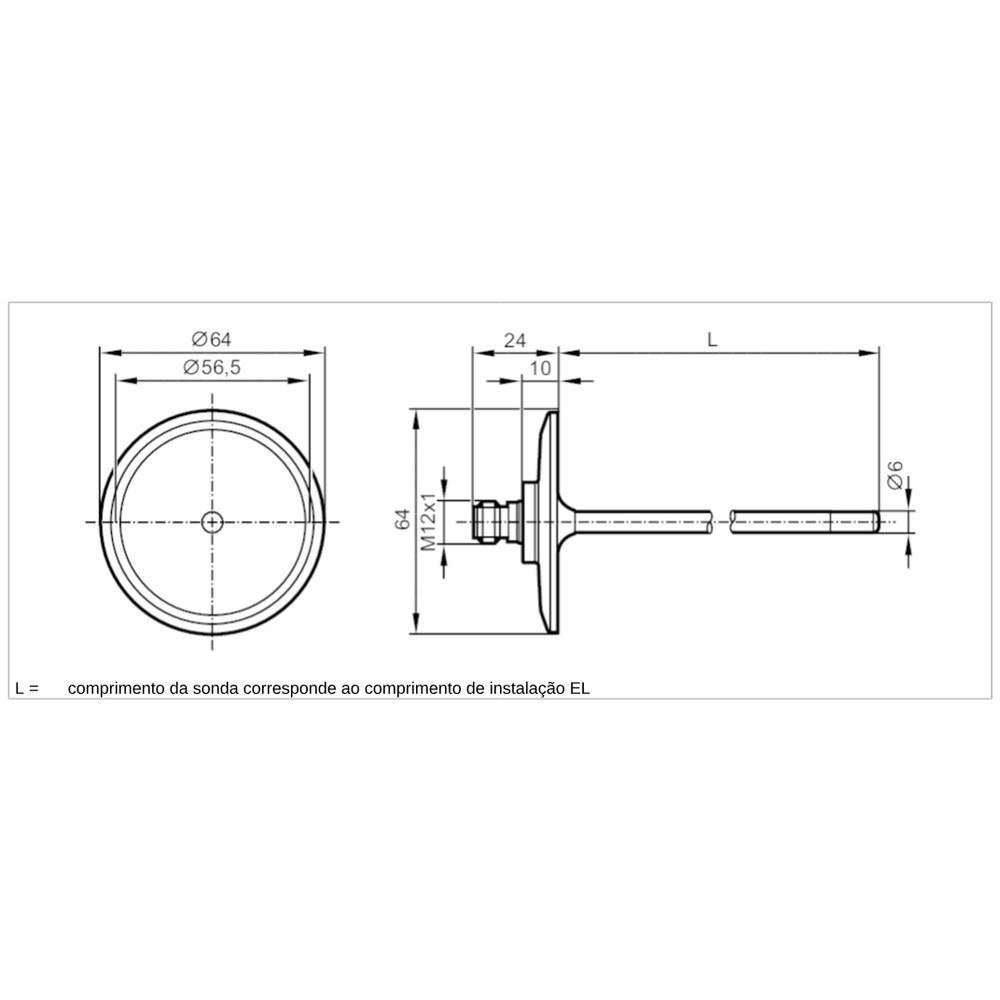

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desvio constante nos valores de temperatura lidos (drift).	Desgaste natural do elemento sensor por vibração ou ciclos térmicos extremos.	Comparar a leitura do sensor com um termômetro de calibração em um banho térmico controlado.
Vazamento no ponto de instalação do sensor.	Falha na vedação ou desgaste da junta sanitária do Clamp.	Inspecionar visualmente o estado da junta O-ring ou vedação de silicone/EPDM no Clamp.
Sinal intermitente ou ruído excessivo na leitura.	Oxidação ou entrada de umidade no conector M12.	Verificar contatos internos do conector M12 quanto a sinais de umidade ou corrosão.
Atraso excessivo na atualização da temperatura.	Tempo de resposta insuficiente devido a acúmulo de sujeira ou bolhas de ar na sonda.	Garantir imersão mínima de 15 mm e correta purga de ar da tubulação no ponto de medição.

DOCUMENTAÇÃO TÉCNICA

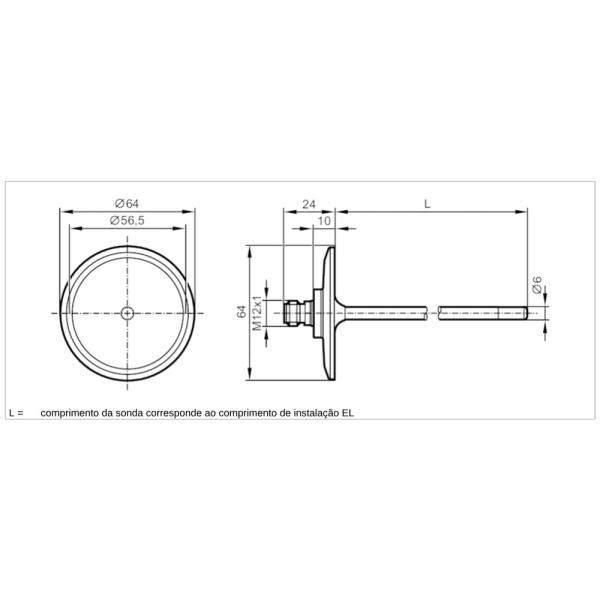

Datasheet Técnico TM4901 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TM4901 e qual sua função?

O TM4901 é um sensor de temperatura Pt100 de precisão, projetado especificamente para aplicações em sistemas higiênicos, como as indústrias alimentícia e farmacêutica.

O que vem na embalagem ao comprar o TM4901?

Este sensor acompanha o corpo do sensor com conexão Clamp DN50 integrada. Acessórios de conexão elétrica (cabo M12) ou vedações para o processo devem ser adquiridos separadamente conforme necessidade da instalação.

O TM4901 suporta temperaturas acima de 150 °C ou altas pressões?

Não, este modelo não é adequado para processos com pressão superior a 25 bar ou temperaturas de operação que excedam o limite de 150 °C.

Posso instalar este sensor em tubulações roscadas comuns?

Este dispositivo é certificado para sistemas higiênicos com conexão padrão Clamp DIN 32676. Ele não é compatível com conexões roscadas (como NPT ou BSP) sem a utilização de adaptadores mecânicos específicos.

Como diagnosticar falhas na leitura do sensor?

Sintomas de leitura instável ou fora da faixa frequentemente indicam degradação do elemento sensível devido ao uso prolongado ou falha na blindagem do cabo. Verifique a continuidade dos fios do sensor antes de substituí-lo.

O que verificar quando o sensor perde o sinal de comunicação?

Se o sensor apresentar erro de sinal intermitente, verifique a oxidação nos pinos banhados a ouro do conector M12 e a integridade do cabo. A causa provável é umidade na conexão elétrica.

Devo escolher este sensor ou um com saída 4-20mA?

Este sensor utiliza tecnologia passiva Pt100 classe A, sendo preferível em aplicações que exigem alta precisão e conformidade higiênica. Alternativas com saída 4-20mA devem ser consideradas apenas se houver necessidade de conversão direta de sinal no ponto de medição.

Existem versões diferentes deste mesmo sensor?

O TM4901 é uma unidade completa de medição para processos higiênicos. A escolha entre ele e um modelo de inserção simples depende apenas da necessidade de conexão Clamp DN50 vs. outras normas de conexão de processo.

Quais cuidados tomar ao instalar o sensor?

A instalação requer a inserção correta na tubulação, garantindo uma profundidade mínima de 15 mm. Certifique-se de que a vedação do Clamp esteja limpa e íntegra antes do aperto para evitar vazamentos.

Como funciona a procedência e o suporte deste item?

O faturamento e a responsabilidade técnica são realizados pela IFM, garantindo a procedência do produto. A garantia segue os termos estabelecidos pelo fabricante para componentes industriais.

GLOSSÁRIO TÉCNICO

Pt100

Termorresistência de platina com resistência de 100 ohms a 0 °C, usada para medição precisa de temperatura (Ref.: DIN EN 60751).

Clamp DN50

Padrão de conexão sanitária tipo grampo (DIN 32676) amplamente utilizado em indústrias que exigem higiene rigorosa (Ref.: ISO 2852).

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura (Ref.: ISO 20653).

Aço 316L

Aço inoxidável de baixo carbono com excelente resistência à corrosão, padrão para contato com alimentos (Ref.: 1.4404).

CIP/SIP

Processos de limpeza e esterilização in loco, exigindo materiais resistentes a químicos e calor (Ref.: Sistemas Higiênicos).
