Sensor de Temperatura IFM TM4811

Pré-visualizar: TM4811 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 Clamp 50mm

TM4811 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 Clamp 50mm

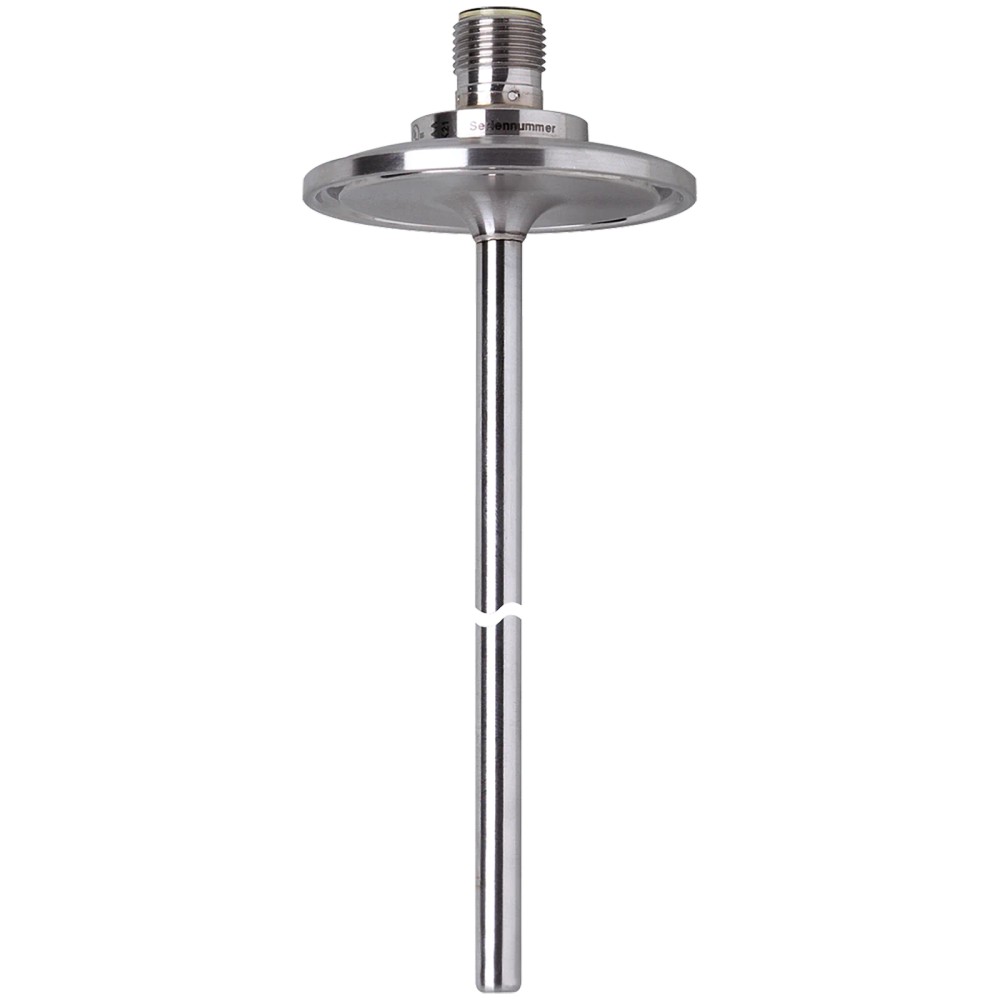

Imagem meramente ilustrativa

R$ 1.364,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4811
EAN: 4021179262576
NCM do produto: 85332190

Destaques do Produto Elemento de medição 1...mais

Fechar menu

Saiba mais sobre: "TM4811 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 Clamp 50mm"

Destaques do Produto

Elemento de medição

1 x Pt100, classe A

Faixa de temperatura

-40 a 150 °C

Conexão de processo

Clamp DN25 a DN40 (1 a 1,5")

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento de instalação

50 mm

Pressão máxima indicada

25 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM4811 IFM — Sensor de Temperatura Pt100 para Sistemas Higiênicos, Clamp 50 mm

O IFM TM4811 é um sensor de temperatura com elemento 1 x Pt100, destinado à conexão com unidades de avaliação. É indicado para sistemas higiênicos e mede temperaturas de -40 a 150 °C. Possui comprimento de instalação de 50 mm, conexão de processo Clamp DN25 a DN40 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Comprimento de instalação	50 mm
Conexão de processo	Clamp DN25 a DN40 (1 a 1,5"), DIN 32676 (ISO 2852)
Conexão elétrica	M12, codificação A, 4 contatos dourados
Resistência à pressão	25 bar
Material em contato com o fluido	Aço inoxidável 1.4404 (316L), eletropolido
Grau de proteção	IP68 e IP69K
Precisão	± (0,15 K + 0,002 x \|t\|)
Aplicação indicada	Sistemas higiênicos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em sistemas higiênicos com conexão Clamp DN25 a DN40 compatível.
Aplicações com fluidos líquidos ou gasosos dentro da faixa de medição de -40 a 150 °C e resistência à pressão especificada de 25 bar.
Instalações que utilizem uma entrada compatível com elemento Pt100 e conexão elétrica M12 codificação A de 4 contatos.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de processo exceda -40 a 150 °C.
Instalações cuja conexão de processo não corresponda ao Clamp DN25 a DN40 especificado.
Aplicações que excedam a resistência à pressão indicada de 25 bar.

APLICAÇÕES E USO

Uso comprovado pela ficha: medição de temperatura em sistemas higiênicos, com conexão de processo Clamp e elemento Pt100.
Aplicação indicada para fluidos líquidos e gasosos, desde que temperatura e pressão permaneçam dentro dos limites especificados.
A ficha declara certificações relacionadas a requisitos de materiais e aplicações higiênicas; avaliar a conformidade exigida pelo processo e pela instalação.
Possibilidade condicionada: integração a uma unidade de avaliação com entrada Pt100 compatível. A ficha não identifica modelos específicos de unidades de avaliação nem protocolos digitais.

COMO ESCOLHER

Antes de comprar o TM4811 IFM — Sensor de Temperatura Pt100 para Sistemas Higiênicos, Clamp 50 mm, verifique estes pontos:

Escolha o TM4811 quando

A aplicação exigir medição por Pt100 classe A, comprimento de instalação de 50 mm e conexão Clamp DN25 a DN40, com temperatura entre -40 e 150 °C.

Verifique outro modelo ou configuração quando

O processo exigir faixa de temperatura, conexão de processo, comprimento de instalação ou resistência à pressão diferentes dos valores especificados. Confirme também que a unidade de avaliação aceita Pt100 e que o cabo/conector correspondente é compatível com M12 codificação A de 4 contatos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Modelo	TM4811	Código do produto e part number.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
SKU	TM4811	Identificação do item no anúncio.
GTIN	4021179262576	Código de identificação comercial.
Quantidade por embalagem	1 peça	Unidades informadas por embalagem.
Peso	184 g	Massa indicada no dataset do produto.
NCM	8533.21.90	Classificação fiscal informada na ficha.

Área de aplicação e meio
Aplicação	Sistemas higiênicos	Aplicação indicada para o produto.
Meios de medição	Fluidos líquidos e gasosos	Meios informados no dataset; respeitar limites de temperatura, pressão e instalação.

Elemento e faixa de medição
Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751	Elemento resistivo e referência de classe declarados na ficha.
Faixa de medição	-40 a 150 °C; -40 a 302 °F	Intervalo de temperatura especificado.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão indicada na ficha; \|t\| representa o valor absoluto da temperatura.
Tempo de resposta T05	1 s	Tempo dinâmico de resposta conforme DIN EN 60751.
Tempo de resposta T09	3 s	Tempo dinâmico de resposta conforme DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada para imersão.

Conexão elétrica
Tipo de conexão elétrica	M12	Interface física elétrica indicada.
Configuração do conector	1 x M12, codificação A, 4 contatos dourados	Características dos contatos informadas na ficha.
Conexão a unidades de avaliação	Sensor para conexão a unidades de avaliação	A ficha não especifica protocolo digital; verificar compatibilidade da entrada Pt100.

Conexão de processo e dados mecânicos
Conexão de processo	Clamp DN25 a DN40 (1 a 1,5"), DIN 32676 (ISO 2852)	Padrões e dimensões de conexão de processo especificados.
Comprimento de instalação EL	50 mm	Comprimento de instalação informado.
Comprimento da sonda L	50 mm	Comprimento da sonda declarado na ficha.
Diâmetro da sonda	6 mm	Dimensão da sonda informada.
Diâmetro do corpo	49,8 mm	Dimensão indicada no dataset.
Comprimento total	74 mm	Dimensão indicada no dataset.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Material do corpo	1.4404 (aço inoxidável / 316L)	Material informado para o corpo.
Material em contato com o fluido	1.4404 (aço inoxidável / 316L), eletropolido	Material e acabamento das partes em contato com o fluido.
Rugosidade da superfície	Ra < 0,8 µm	Característica de superfície especificada.

Limites de processo
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão indicado para a especificação geral do produto.
MAWP em aplicações segundo CRN	50 bar	Valor declarado especificamente para aplicações segundo CRN; não substitui o limite geral de 25 bar.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa ambiente indicada para operação.
Temperatura de armazenamento	-40 a 100 °C	Faixa indicada para armazenamento.
Grau de proteção	IP68 e IP69K	Graus de proteção declarados na ficha; observar as condições de ensaio e instalação do fabricante.
Classe de proteção	III	Classe de proteção indicada pelo fabricante.
Resistência a choque	50 g (11 ms), DIN EN 60068-2-27	Condição de resistência a choque declarada.
Resistência à vibração	10 g (10 a 2000 Hz), DIN EN 60068-2-6	Condição de resistência a vibrações declarada.

Certificações e conformidade
Certificações e declarações	CE, CRN, cULus Listed, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP, FDA	Relação de certificações e conformidades informada na ficha.
Contatos	Banhados a ouro	Característica especial declarada para os contatos do conector.
MTTF	22831 anos	Valor informado no dataset; consultar a documentação do fabricante para condições e metodologia.

COMPATIBILIDADE

Comunicação

• Elemento sensor Pt100 para conexão a unidades de avaliação; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. O elemento de medição é 1 x Pt100, classe A conforme DIN EN 60751; confirmar a compatibilidade da entrada da unidade de avaliação e a ligação no datasheet.

Processo Conexão Clamp DN25 a DN40 (1 a 1,5"), conforme DIN 32676 (ISO 2852).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100 e conexão elétrica correspondente ao M12 codificação A de 4 contatos.	✓	O TM4811 possui elemento 1 x Pt100 e conector M12 codificação A de 4 contatos; confirmar a atribuição de contatos no datasheet.
Linha de processo com conexão Clamp DN25 a DN40 conforme DIN 32676 (ISO 2852).	✓	Essa é a conexão de processo especificada para o sensor.
Processo acima de 150 °C ou abaixo de -40 °C.	✗	A condição está fora da faixa de medição especificada de -40 a 150 °C.
Processo com pressão superior a 25 bar.	✗	A resistência à pressão indicada é 25 bar; não extrapolar esse valor.
Entrada de avaliação que requer um protocolo digital de comunicação.	✗	A ficha especifica um elemento Pt100 para conexão a unidades de avaliação, sem protocolo digital indicado.

INSTALAÇÃO

Como instalar o TM4811 IFM — Sensor de Temperatura Pt100 para Sistemas Higiênicos, Clamp 50 mm

Confirme que a conexão de processo da linha corresponde a Clamp DN25 a DN40 conforme DIN 32676 (ISO 2852).
Verifique que temperatura, pressão e temperatura ambiente da aplicação estejam dentro dos limites declarados para o produto.
Confira que a profundidade de imersão da instalação atenda ao mínimo de 15 mm e que o comprimento de instalação requerido seja compatível com 50 mm.
Instale o sensor na conexão Clamp compatível, utilizando os componentes de vedação e fixação definidos pelo projeto da linha; esses componentes não são especificados como inclusos na ficha.
Conecte o M12 codificação A de 4 contatos à unidade de avaliação compatível com Pt100, seguindo a atribuição de contatos indicada no datasheet.
Após a montagem, verifique a fixação, a vedação do processo e a leitura da unidade de avaliação antes de colocar o sistema em operação.

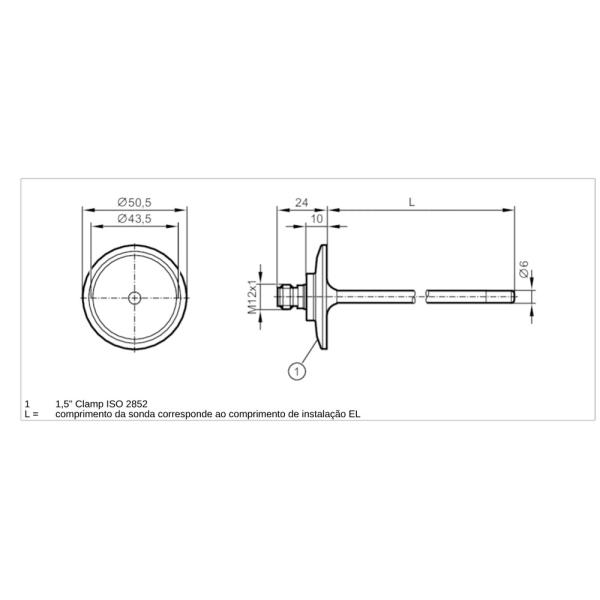

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Entrada da unidade incompatível com Pt100, ligação elétrica incorreta ou conexão M12 sem contato adequado.	Confirme que a entrada está configurada para Pt100 e verifique o acoplamento do M12 e a atribuição dos contatos conforme o datasheet.
A leitura de temperatura difere do valor esperado.	Profundidade de imersão insuficiente, posicionamento inadequado no processo ou configuração incompatível da unidade de avaliação.	Verifique a profundidade de imersão mínima de 15 mm, a posição do sensor e a configuração da entrada Pt100.
Há vazamento na conexão de processo após a montagem.	Conexão Clamp incompatível ou montagem/vedação inadequada.	Confirme o padrão e o tamanho Clamp DN25 a DN40 conforme DIN 32676 (ISO 2852) e inspecione os componentes de vedação e a montagem.
O sensor apresenta falha ou instabilidade após operar no processo.	Condição de temperatura ou pressão fora dos limites especificados, ou conexão elétrica inadequada.	Compare as condições reais com a faixa de -40 a 150 °C e a resistência à pressão de 25 bar; inspecione também o conector e a unidade de avaliação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do TM4811 em português (Datasheet) Desenho dimensional do TM4811 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TM4811 e com que tipo de sistema ele trabalha?

É um sensor de temperatura IFM com elemento Pt100, destinado a sistemas higiênicos. A ficha prevê conexão a unidades de avaliação compatíveis com Pt100.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais inclusos.

O TM4811 serve para temperaturas acima de 150 °C?

Não. A faixa de medição especificada é de -40 a 150 °C.

Posso instalar este modelo em uma conexão que não seja Clamp DN25 a DN40?

A conexão de processo especificada é Clamp DN25 a DN40, conforme DIN 32676 (ISO 2852). A ficha não confirma compatibilidade mecânica com outros tipos ou dimensões de conexão.

A unidade de avaliação não mostra temperatura; o sensor está queimado?

Não necessariamente. Antes de substituir o sensor, confirme se a entrada aceita Pt100, se a unidade está configurada corretamente e se o M12 está conectado conforme o datasheet.

A leitura está oscilando: o que devo conferir antes de trocar o sensor?

Verifique o acoplamento do conector M12, a ligação dos contatos e a compatibilidade da entrada Pt100. Confira também a instalação e as condições de processo.

É melhor comprar o TM4811 ou um kit com cabo e acessórios?

A ficha identifica o sensor como uma peça e não lista cabo ou acessórios inclusos. Se a instalação exigir itens adicionais, confirme separadamente os componentes e sua compatibilidade com a conexão M12 e o processo.

Este modelo é uma alternativa a um sensor com protocolo digital?

A ficha especifica um elemento Pt100 para conexão a unidades de avaliação e não informa protocolo digital. Para uma entrada que exija comunicação digital, selecione um produto cuja ficha declare esse protocolo.

Como devo verificar a conexão elétrica antes de colocar o sensor em operação?

Confirme que a unidade de avaliação aceita Pt100 e consulte no datasheet a atribuição dos 4 contatos do M12 codificação A. A ficha não fornece instruções de pinagem separadas.

A ficha informa procedência ou condições de garantia do produto?

A ficha identifica a IFM como fabricante, mas não informa condições de garantia. Consulte o fornecedor para informações comerciais e de procedência aplicáveis ao pedido.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência varia com a temperatura; neste sensor, há um elemento Pt100.

Classe A

Classe de tolerância do elemento Pt100 conforme a norma indicada pelo fabricante.

Clamp

Conexão de processo mecânica usada para acoplar o sensor à linha por meio do padrão e dimensão especificados.

Parâmetro de rugosidade média aritmética da superfície, informado para a superfície do sensor.

IP69K

Grau de proteção declarado para o produto; não substitui a verificação das condições de instalação e operação previstas pelo fabricante.
