Sensor de Temperatura ifm TM4801 - Aplicação Higiênica

Pré-visualizar: TM4801 IFM - Sensor de Temperatura ifm Aplicações Higiênicas Clamp DN25-40 Pt100

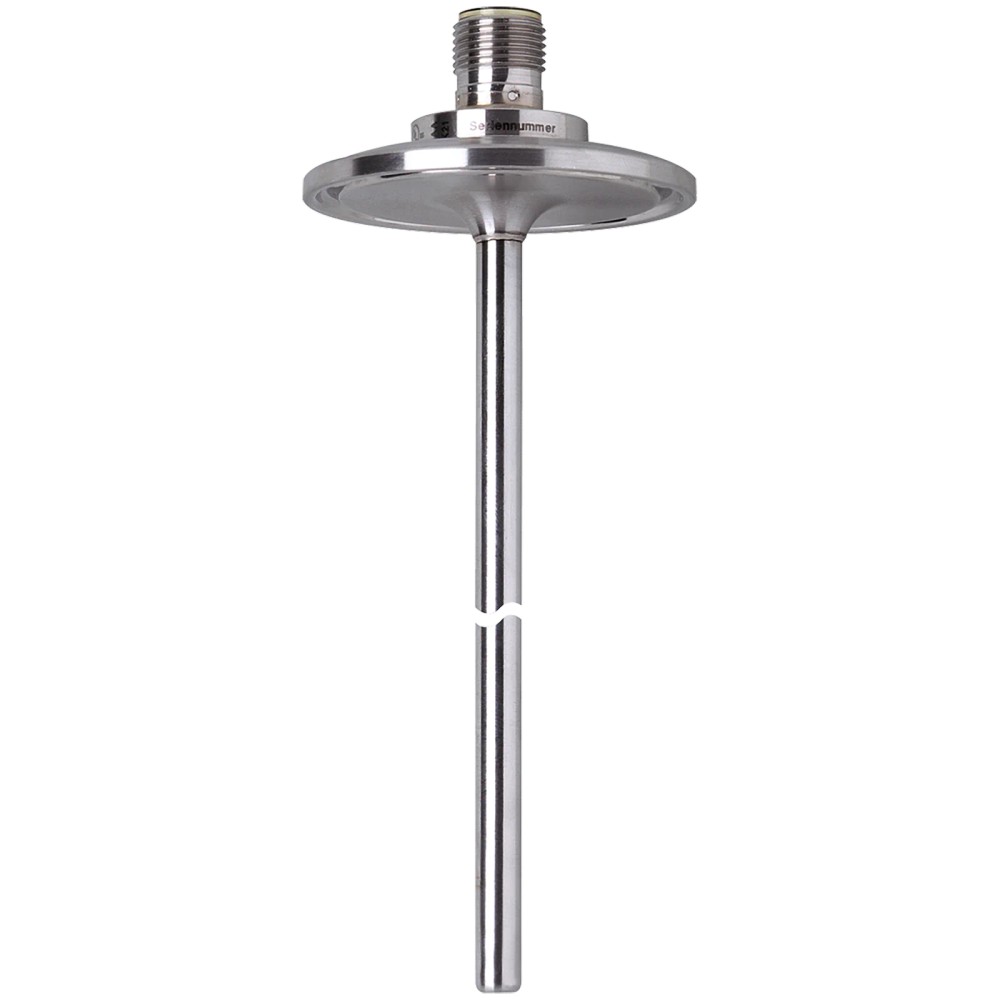

TM4801 IFM - Sensor de Temperatura ifm Aplicações Higiênicas Clamp DN25-40 Pt100

Imagem meramente ilustrativa

R$ 1.351,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4801
EAN: 4021179262569
NCM do produto: 85332190

Destaques do Produto Conexão Clamp DN25-40...mais

Fechar menu

Saiba mais sobre: "TM4801 IFM - Sensor de Temperatura ifm Aplicações Higiênicas Clamp DN25-40 Pt100"

Destaques do Produto

Conexão

Clamp DN25-40

Elemento

Pt100

Proteção

IP 68 / IP 69K

Temperatura

-40 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura ifm TM4801 - Aplicações Higiênicas Clamp DN25-40 Pt100

O TM4801 é um sensor de temperatura Pt100 de alta precisão projetado especificamente para aplicações higiênicas em indústrias alimentícias e farmacêuticas. Ele utiliza conexão Clamp DN25-40 e carcaça de aço inoxidável eletropolido, garantindo conformidade com rígidos padrões sanitários. Suporta temperaturas de -40 a 150 °C e possui proteção IP69K para processos de limpeza pesada.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	TM4801
Elemento	Pt100
Faixa	-40 a 150 °C
Conexão	Clamp DN25-40
Material	Aço inox 316L
Proteção	IP 69K
Precisão	Classe A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas higiênicos com necessidade de limpeza CIP/SIP.
Processos alimentícios e farmacêuticos que utilizam tubulações com padrão Clamp.
Aplicações que exigem certificação EHEDG e materiais em aço inox 1.4404 (316L).
Monitoramento de temperatura em fluidos líquidos e gasosos compatíveis com o aço inox 316L.

⚠ Considere outro se precisa de:

Instalação em tubulações sem conexão padrão Clamp DN25-40.
Uso em ambientes com pressões de sistema superiores a 25 bar.
Instalação em locais onde a profundidade de imersão seja inferior a 15 mm.
Ambientes com temperaturas de processo acima de 150 °C.

APLICAÇÕES E USO

Monitoramento de temperatura em tubulações sanitárias (alimentos/bebidas).
Processos com limpeza automática (CIP/SIP).
Instalação em tanques ou reatores com conexões Clamp padrão DIN 32676.
Aplicações que exigem superfícies em aço inox 316L com rugosidade controlada.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura ifm TM4801 - Aplicações Higiênicas Clamp DN25-40 Pt100, verifique estes pontos:

Quando escolher este modelo

Utilize quando o processo exigir conformidade higiênica (EHEDG, FDA) em tubulações de diâmetro Clamp entre 25 mm e 40 mm.

Quando buscar outra opção

Se a conexão de processo for roscada (G1/2, NPT), flangeada ou se a temperatura do processo exceder permanentemente 150 °C, este sensor não é o indicado.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento sensor	1 x Pt 100 (DIN EN 60751, classe A)	Padrão de referência para precisão industrial.
Alcance de medição	-40...150 °C	Limite de operação térmica do elemento sensor.
Precisão	± (0,15 K + 0,002 x\|t\|)	Tolerância de medição baseada na temperatura atual.

Dados Mecânicos
Conexão de processo	Clamp DN25...DN40	Interface mecânica higiênica compatível com DIN 32676.
Resistência à pressão	25 bar	Limite mecânico de operação do material.
Rugosidade	Ra < 0,8 µm	Qualidade da superfície para conformidade higiênica.

Elétrica e Proteção
Conexão elétrica	M12, 4 polos, dourado	Interface elétrica com contatos de baixa resistência.
Classe de proteção	IP 68 / IP 69K	Nível de estanqueidade contra fluidos e limpeza pesada.

COMPATIBILIDADE

Comunicação

• Pt100 analógico (resistência)

Conexões

Elétrica 1 x M12; codificação A; 4 polos

Processo Clamp DN25...DN40 (1...1,5") DIN 32676

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação alimentícia DN25	✓	Compatível com o padrão Clamp DN25.
Processo com temperatura a 200 °C	✗	Excede o limite operacional de 150 °C.
Conexão de rosca G1/2	✗	Sensor exclusivo para conexão Clamp.

INSTALAÇÃO

Como instalar o Sensor de Temperatura ifm TM4801 - Aplicações Higiênicas Clamp DN25-40 Pt100

Verifique a integridade da junta de vedação no Clamp.
Posicione o sensor na conexão sanitária da tubulação.
Fixe o anel de travamento do Clamp garantindo aperto uniforme.
Conecte o cabo M12 de 4 polos ao sensor.
Certifique-se de que o conector esteja rosqueado totalmente para garantir o IP69K.
Verifique a estabilidade da medição na unidade de avaliação.

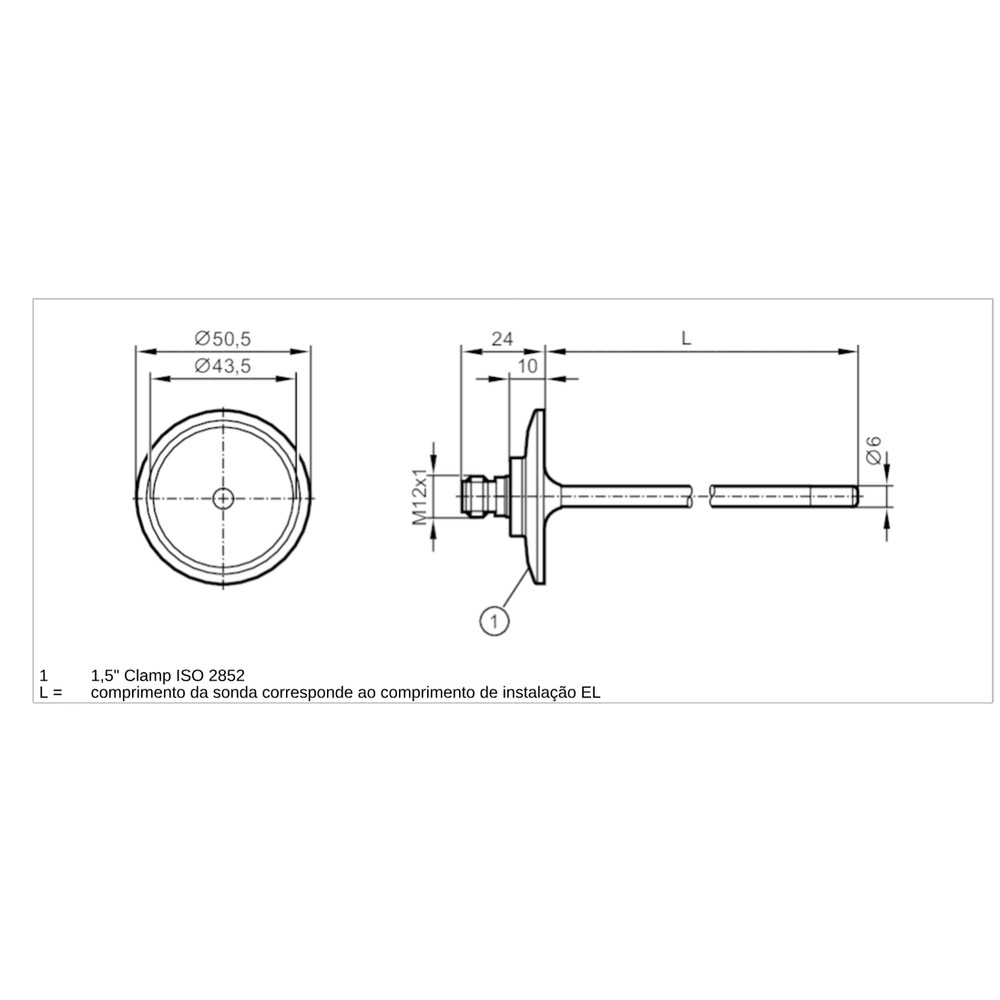

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura instável ou errática no CLP/IHM.	Falha na vedação ou oxidação interna.	Inspecionar vedação do conector M12 e verificar integridade do cabo.
Divergência entre temperatura real e medida.	Imersão insuficiente.	Confirmar se a sonda está imersa em pelo menos 15 mm no fluido.
Interrupção do sinal (abertura de circuito).	Dano por vibração excessiva.	Checar se as especificações de montagem seguem a norma DIN EN 60068-2-6.
Sensor travado em valor máximo ou mínimo.	Sobrecarga de temperatura.	Verificar se o processo ultrapassou os 150 °C nominais.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico - TM4801 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TM4801 da ifm?

Este sensor é um termômetro de resistência Pt100, projetado especificamente para aplicações higiênicas na indústria alimentícia e de bebidas, com conexão Clamp DN25-40.

O que acompanha o produto na embalagem?

O pacote inclui apenas o sensor de temperatura com conexão de processo integrada e contatos banhados a ouro no conector M12. Cabos de conexão e unidades de avaliação devem ser adquiridos separadamente.

O sensor TM4801 pode ser instalado em tubulações com rosca?

Este modelo não é compatível com conexões roscadas G1/2 ou NPT, sendo exclusivo para montagem em conexões Clamp DN25 até DN40 (DIN 32676 / ISO 2852).

Existem restrições de operação para este sensor?

Não é recomendado para uso em meios com pressão operacional superior a 25 bar (limite nominal) ou em processos com temperatura de fluido fora da faixa de -40 a 150 °C.

Como diagnosticar falhas de leitura no sensor?

Sintomas comuns incluem leituras de temperatura instáveis ou ausência de sinal. Verifique primeiro a continuidade do cabo M12 e se a conexão elétrica está livre de umidade ou corrosão.

O que causa leituras imprecisas durante a operação?

A falha pode ser causada por oxidação nos contatos do conector ou falha interna no elemento Pt100. Utilize um multímetro para verificar a resistência entre os pinos conforme a curva característica do Pt100.

Este sensor é melhor que modelos industriais padrão?

Este sensor é focado em aplicações higiênicas com exigências sanitárias (EHEDG, FDA). Para aplicações industriais brutas, a linha de sensores com carcaça de inox padrão sem conexão Clamp pode ser mais econômica.

Por que escolher este modelo para o setor alimentício?

Sim, ele é preferível para garantir a conformidade sanitária em processos de limpeza CIP/SIP, onde a desmontagem rápida e a rugosidade superficial de Ra < 0,8 µm são exigidas.

Quais os cuidados necessários na instalação?

A instalação deve garantir que a ponta da sonda tenha imersão mínima de 15 mm no fluido para evitar erros de medição devido à condução térmica da parede da tubulação.

Quais as certificações deste equipamento?

O sensor possui certificações globais como EHEDG, FDA e EC 1935/2004, garantindo sua adequação para contato direto com alimentos e processos assépticos.

GLOSSÁRIO TÉCNICO

Pt100

Elemento de medição de temperatura que utiliza a variação da resistência elétrica de uma platina de 100 ohms a 0 °C (Ref.: DIN EN 60751).

Clamp DN25-40

Conexão de processo sanitária de engate rápido, comum em tubulações de aço inoxidável na indústria alimentícia (Ref.: DIN 32676).

Rugosidade (Ra)

Parâmetro de textura de superfície que indica a média aritmética das irregularidades, essencial para evitar contaminação bacteriana (Ref.: Ra < 0,8 µm).

CIP/SIP

Processos de higienização (Cleaning in Place / Sterilization in Place) para sistemas industriais sem desmontagem.

IP 69K

Grau de proteção contra entrada de poeira e alta pressão de água (limpeza por jato vapor), obrigatório para lavagem industrial.
