Sensor de Temperatura IFM TM4591

Pré-visualizar: TM4591 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 G 1/2 20mm M12

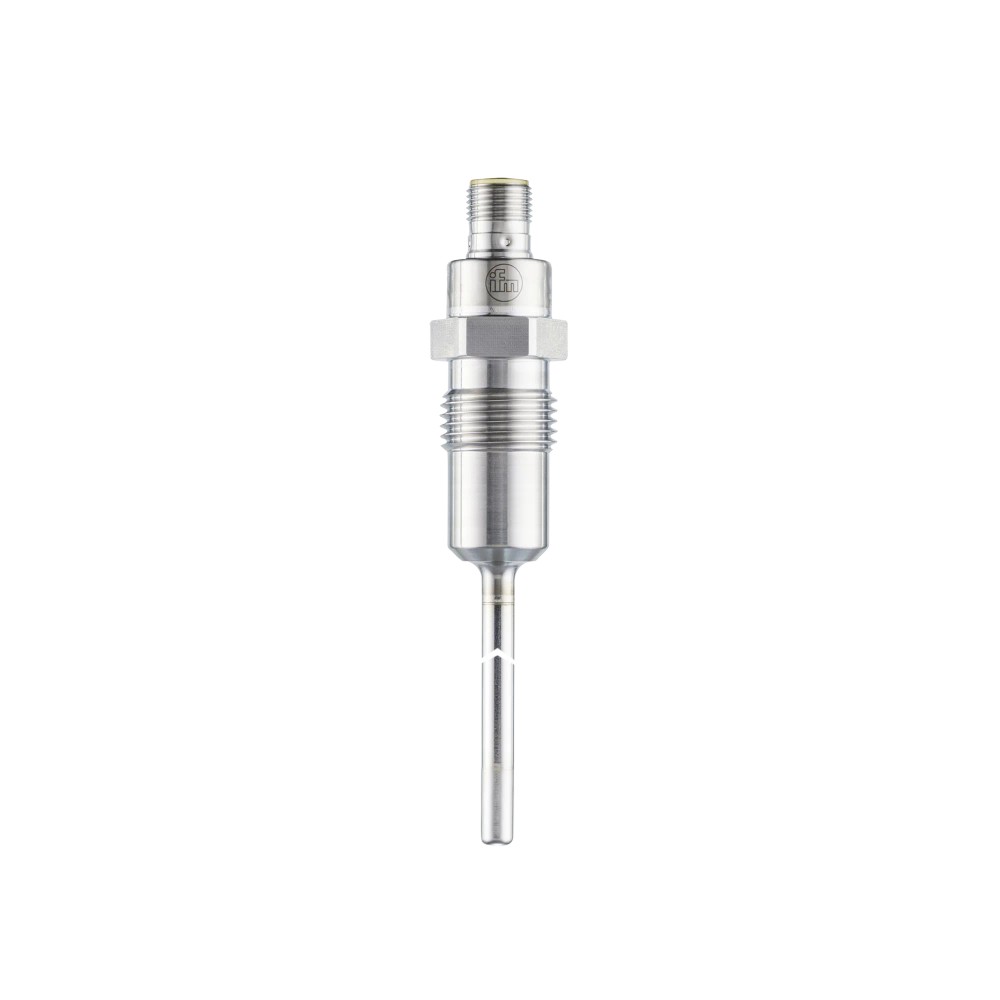

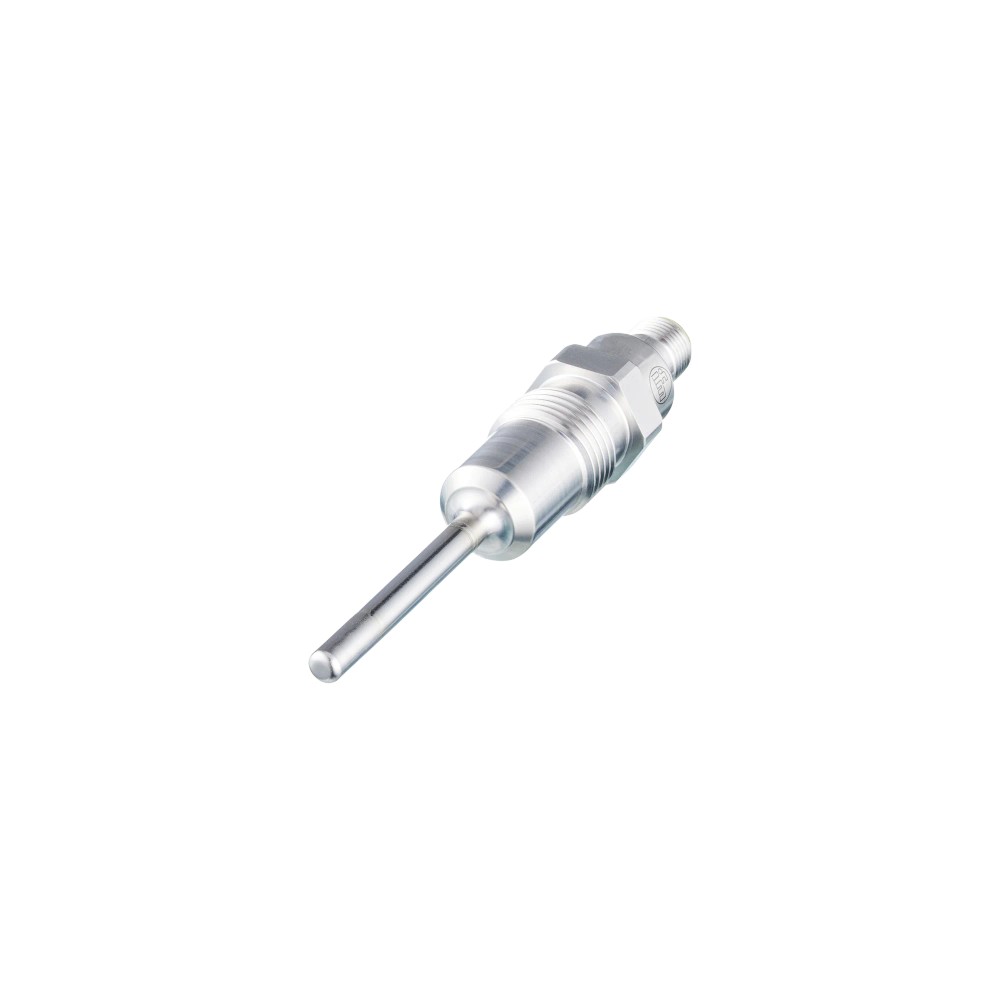

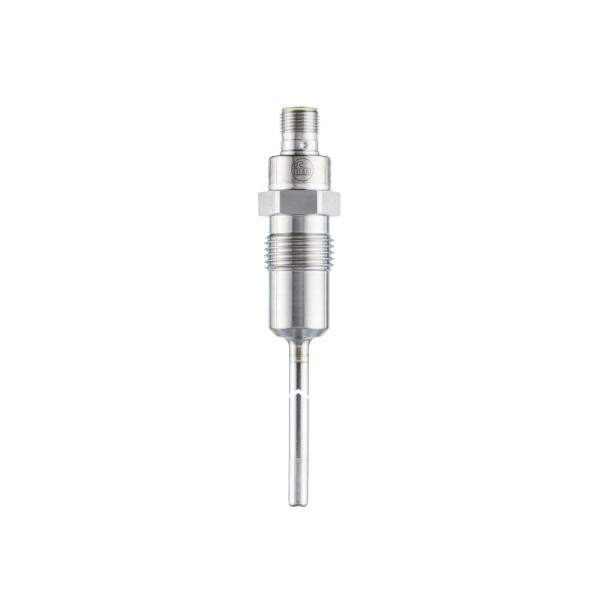

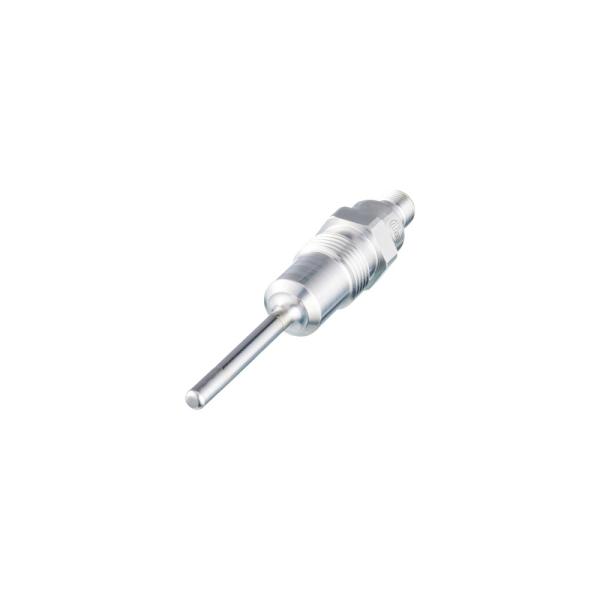

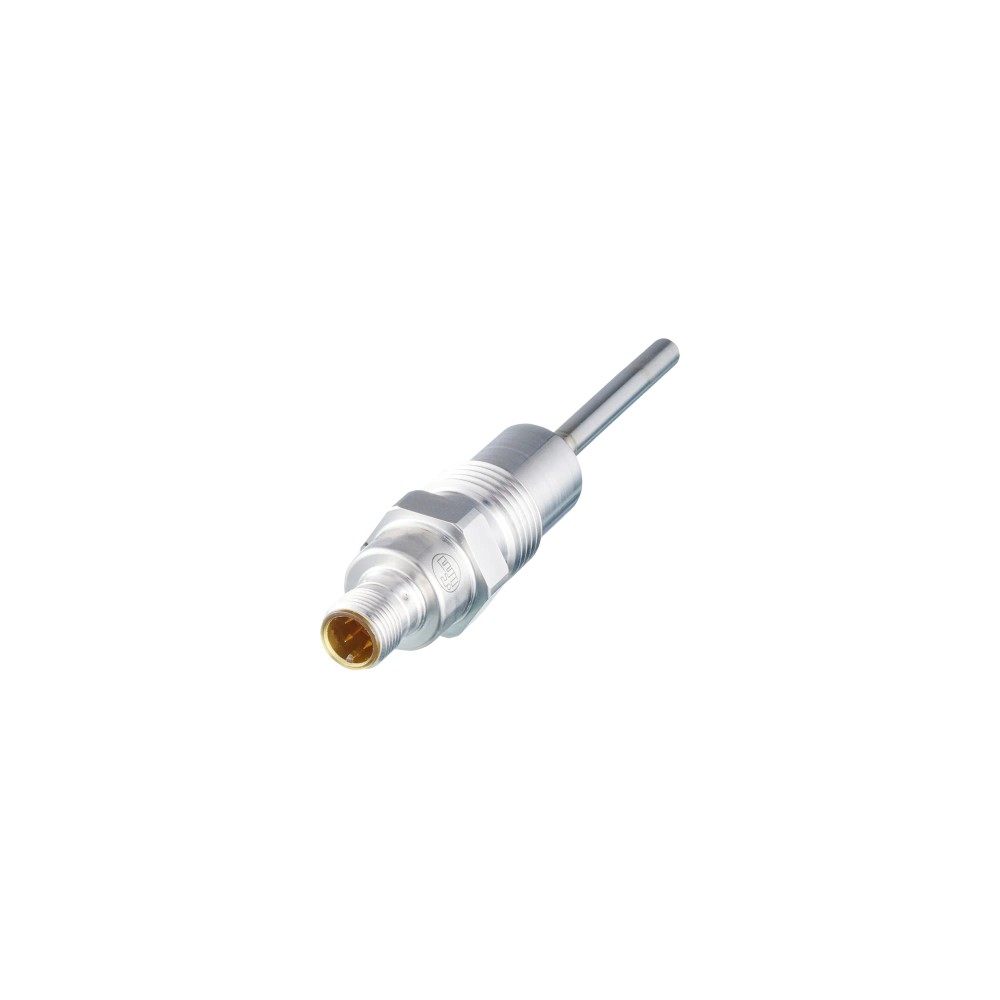

TM4591 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 G 1/2 20mm M12

Imagem meramente ilustrativa

R$ 1.481,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4591
EAN: 4021179267915
NCM do produto: 85332190

Destaques do Produto Rosca G 1/2...mais

Fechar menu

Saiba mais sobre: "TM4591 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 G 1/2 20mm M12"

Destaques do Produto

Rosca

G 1/2

Elemento

Pt100

Comprimento

20 mm

Conexão

M12

Pressão

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TM4591 - Pt100 G 1/2 20mm M12

O TM4591 é um sensor de temperatura tipo Pt100 (Classe A) projetado para monitoramento preciso em aplicações industriais com fluidos líquidos ou gasosos. Com corpo em aço inoxidável 316L, oferece alta resistência mecânica de até 160 bar e vedação superior IP68/IP69K. É a escolha ideal para processos que exigem confiabilidade e tempo de resposta rápido, utilizando conexão de processo G 1/2 e saída padrão M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100 (Classe A)
Faixa de Medição	-40 a 150 °C
Conexão Processo	G 1/2
Comprimento Sonda	20 mm
Pressão Máx	160 bar
Grau de Proteção	IP68 / IP69K
Material	Aço inox 316L
Conexão Elétrica	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em circuitos hidráulicos e pneumáticos.
Sistemas de refrigeração e aquecimento industrial.
Ambientes com requisitos de higiene ou lavagem frequente (IP69K).
Aplicações que demandam alta precisão (Classe A) conforme DIN EN 60751.

⚠ Considere outro se precisa de:

Processos com pressão de fluido superior a 160 bar.
Aplicações que excedam a faixa de temperatura de -40 a 150 °C.
Instalações onde a profundidade de imersão seja inferior a 15 mm.
Conexões de processo que não sejam G 1/2.

APLICAÇÕES E USO

Monitoramento de temperatura em circuitos hidráulicos e pneumáticos.
Aplicações em máquinas-ferramenta e automação de processos.
Ambientes industriais com exigência de lavagem frequente (proteção IP69K).
Sistemas de aquecimento e resfriamento que exigem precisão conforme Classe A.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TM4591 - Pt100 G 1/2 20mm M12, verifique estes pontos:

Quando escolher o TM4591

Opte por este modelo quando sua aplicação exigir precisão de Classe A em temperaturas até 150 °C, necessitar de alta resistência a fluidos sob pressão de até 160 bar e ambientes que exijam limpeza rigorosa (IP69K).

Quando buscar outra alternativa

Se a aplicação exigir sinal de saída analógico (ex: 4-20mA) ou IO-Link, este sensor passivo não é indicado; busque sensores com eletrônica integrada. Caso a pressão do processo exceda 160 bar, selecione um sensor compatível com a pressão de trabalho especificada.

ESPECIFICAÇÕES TÉCNICAS

Medição
Elemento de medição	1 x Pt 100	Padrão DIN EN 60751, classe A
Alcance de medição	-40...150 °C	Limite de operação térmica
Tempo de resposta T09	3 s	Dinâmica de resposta do sensor

Dados Mecânicos
Conexão de processo	G 1/2 rosca externa	Tipo de montagem com cone de vedação
Resistência à pressão	160 bar	Limite de suportação mecânica do corpo
Material em contato	1.4404 (aço inox 316L)	Compatibilidade química e durabilidade
Comprimento de instalação	20 mm	Dimensão de imersão

Dados Elétricos e Proteção
Conexão elétrica	M12, 4 pinos	Conector padrão industrial
Contatos	Banhados a ouro	Melhoria na condutividade
Proteção	IP68, IP69K	Vedação contra líquidos e sujeira

COMPATIBILIDADE

Comunicação

• Sinal passivo de resistência (Pt100)

Conexões

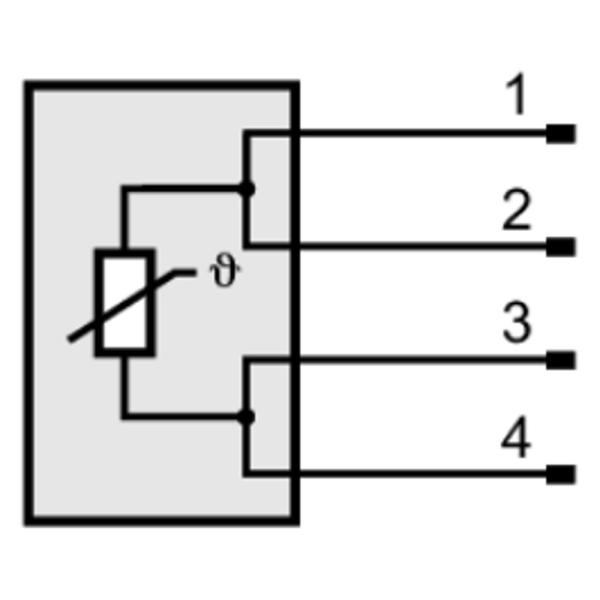

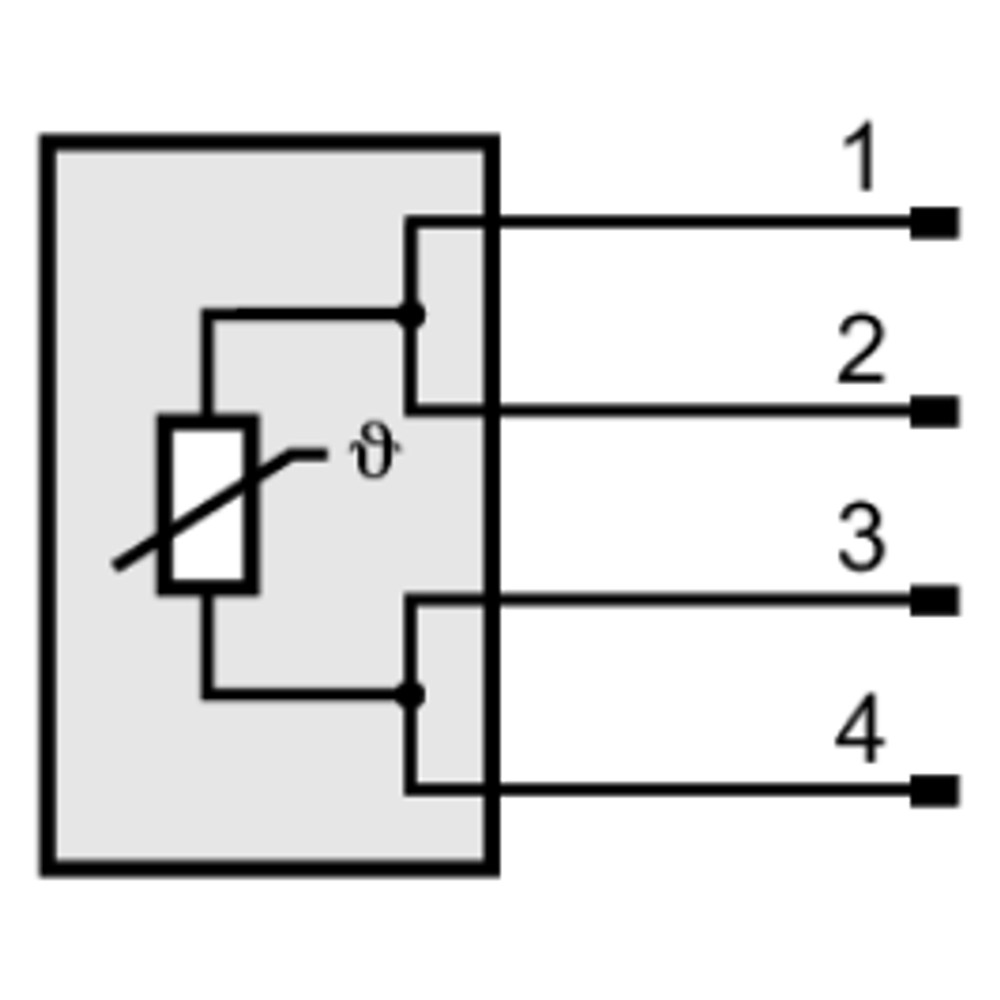

Elétrica Conector M12, 4 pinos, codificação A.

Processo G 1/2 rosca externa com cone de vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de temperatura de fluidos (líquidos/gasosos)	✓	O sensor é projetado especificamente para imersão em meios fluidos.
Processos acima de 160 bar	✗	A integridade mecânica do sensor é garantida apenas até 160 bar.
Instalações sanitárias ou lavagem industrial	✓	Grau de proteção IP69K compatível com ambientes de limpeza intensa.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TM4591 - Pt100 G 1/2 20mm M12

Verifique se o processo está despressurizado antes da instalação.
Inspecione a rosca G 1/2 do sensor e a rosca fêmea no local de montagem.
Insira o sensor garantindo que a profundidade de imersão seja de no mínimo 15 mm.
Aplique o torque de aperto entre 30 e 50 Nm.
Conecte o cabo M12, garantindo que esteja firmemente rosqueado.
Teste a continuidade elétrica para confirmar a conexão com o sistema de monitoramento.

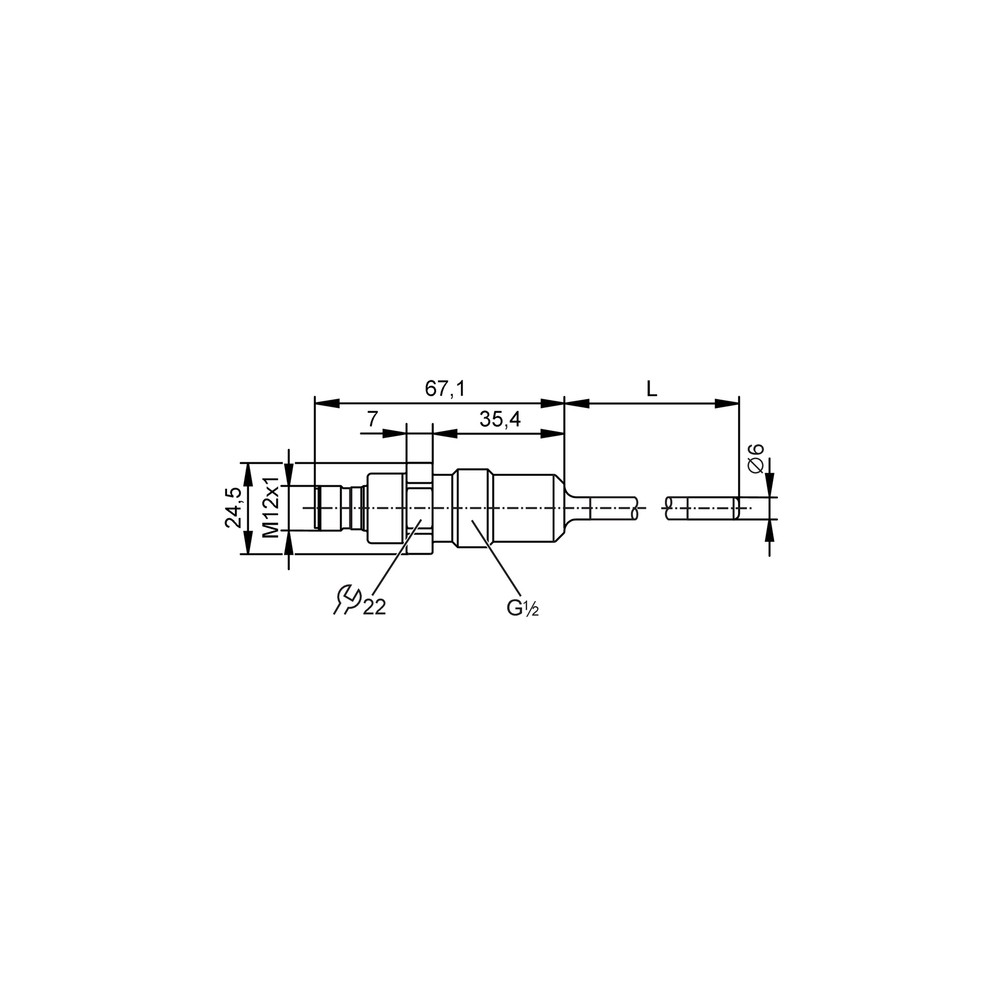

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou ausente.	Oxidação nos pinos ou conexão frouxa.	Inspecionar os contatos do conector M12 e verificar a continuidade do cabo.
Leitura de temperatura inconsistente ou fora da faixa real.	Instalação com imersão menor que 15mm.	Confirmar se o comprimento de imersão do sensor atende ao mínimo especificado de 15 mm.
Vazamento no ponto de conexão de processo.	Torque de instalação fora da especificação.	Verificar o torque de aperto (30-50 Nm) e a integridade da rosca G 1/2.
Deformação do corpo do sensor ou falha no elemento sensor.	Exposição a pressão acima de 160 bar.	Verificar se a pressão do processo não ultrapassa o limite de 160 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TM4591?

O TM4591 é um sensor de temperatura baseado no elemento Pt100 Classe A, projetado para monitorar fluidos líquidos e gasosos em aplicações industriais que exigem precisão conforme norma DIN EN 60751.

O que acompanha o produto na embalagem?

Este sensor acompanha o corpo do sensor com rosca de processo G 1/2, pronto para conexão elétrica via conector M12 de 4 pinos.

O sensor pode ser utilizado em sistemas de alta pressão acima de 160 bar?

Não, este sensor não é compatível com processos que operam sob pressões superiores a 160 bar ou temperaturas acima de 150 °C, pois excedem os limites operacionais especificados.

Posso instalar este sensor em roscas NPT?

Não deve ser aplicado em conexões de processo que utilizem roscas NPT ou outras medidas que não sejam G 1/2, garantindo a integridade da vedação cônica.

O que verificar se o sensor parar de enviar sinal?

Sintomas como leituras erráticas ou 'sensor sem sinal' geralmente indicam falha no cabo ou oxidação nos contatos dourados do conector M12; verifique a continuidade do cabo antes de substituir o sensor.

Por que a leitura de temperatura parece imprecisa?

Se houver deriva na medição, verifique primeiro a profundidade de imersão: o sensor exige uma profundidade mínima de 15 mm para leituras precisas; se inferior, a medição será afetada pela temperatura da carcaça.

Este modelo é melhor que sensores de termopar comum?

Este modelo Pt100 é uma alternativa direta para aplicações que exigem conformidade com a Classe A de precisão, oferecendo um tempo de resposta (T09) de 3 segundos, superior a sensores padrão de mercado.

Devo escolher este sensor Pt100 ou um transmissor com saída 4-20mA?

A escolha depende da necessidade de precisão e protocolo: o TM4591 é um sensor de resistência pura (Pt100). Se seu sistema exige sinal de saída 4-20mA integrado, você deve buscar um transmissor de temperatura em vez deste sensor passivo.

Qual o cuidado ao instalar o sensor na tubulação?

A instalação deve respeitar o torque de aperto entre 30 e 50 Nm; utilize chave apropriada para não danificar o sextavado ou a rosca de processo.

O sensor pode ser lavado com jatos de água de alta pressão?

O sensor possui proteção IP68 e IP69K, sendo adequado para ambientes com limpeza rigorosa, desde que o conector M12 utilizado também possua grau de proteção compatível.

GLOSSÁRIO TÉCNICO

Pt100

Elemento de medição de temperatura que altera sua resistência elétrica em função da temperatura. (Ref.: 1 x Pt 100 DIN EN 60751).

Classe A

Classificação de precisão da norma DIN EN 60751 para sensores de temperatura, garantindo erro reduzido. (Ref.: Precisão ± (0,15 K + 0,002 x|t|)).

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Proteção IP 68; IP 69K).

Aço Inoxidável 316L

Aço com baixa emissão de carbono e resistência à corrosão (Ref.: 1.4404).

Tempo de Resposta T09

Tempo necessário para o sensor atingir 90% do valor final da temperatura. (Ref.: 3 s).
