Sensor de Temperatura ifm TM4541

Pré-visualizar: TM4541 IFM - Sensor Temperatura ifm Monitoramento de Processos Pt100 Classe A G 1/2 150mm

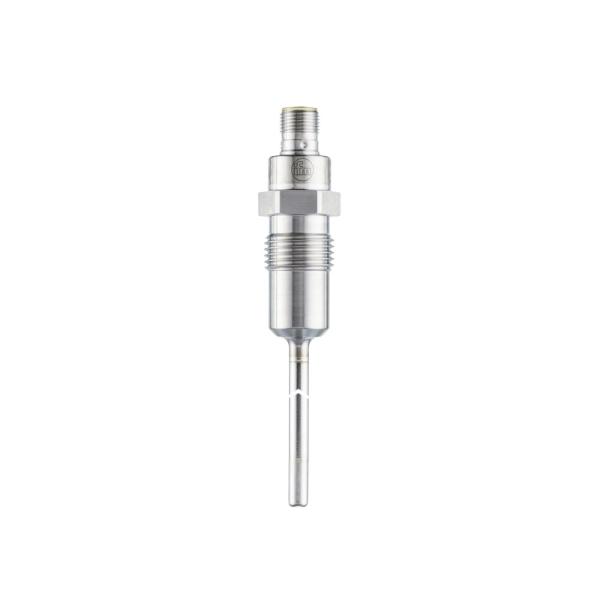

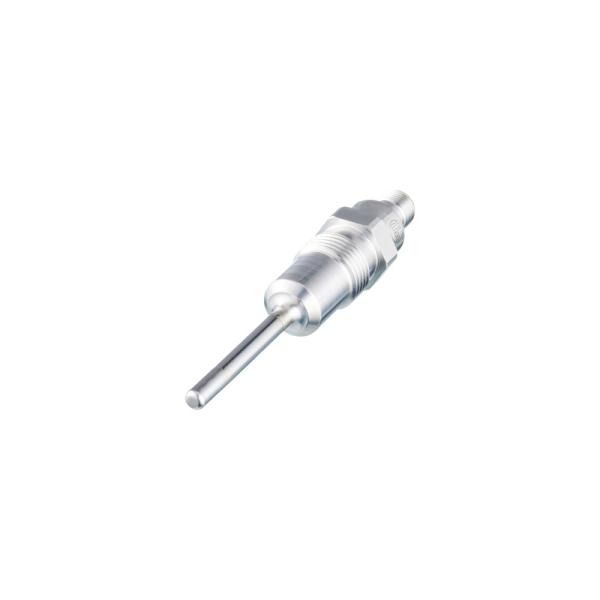

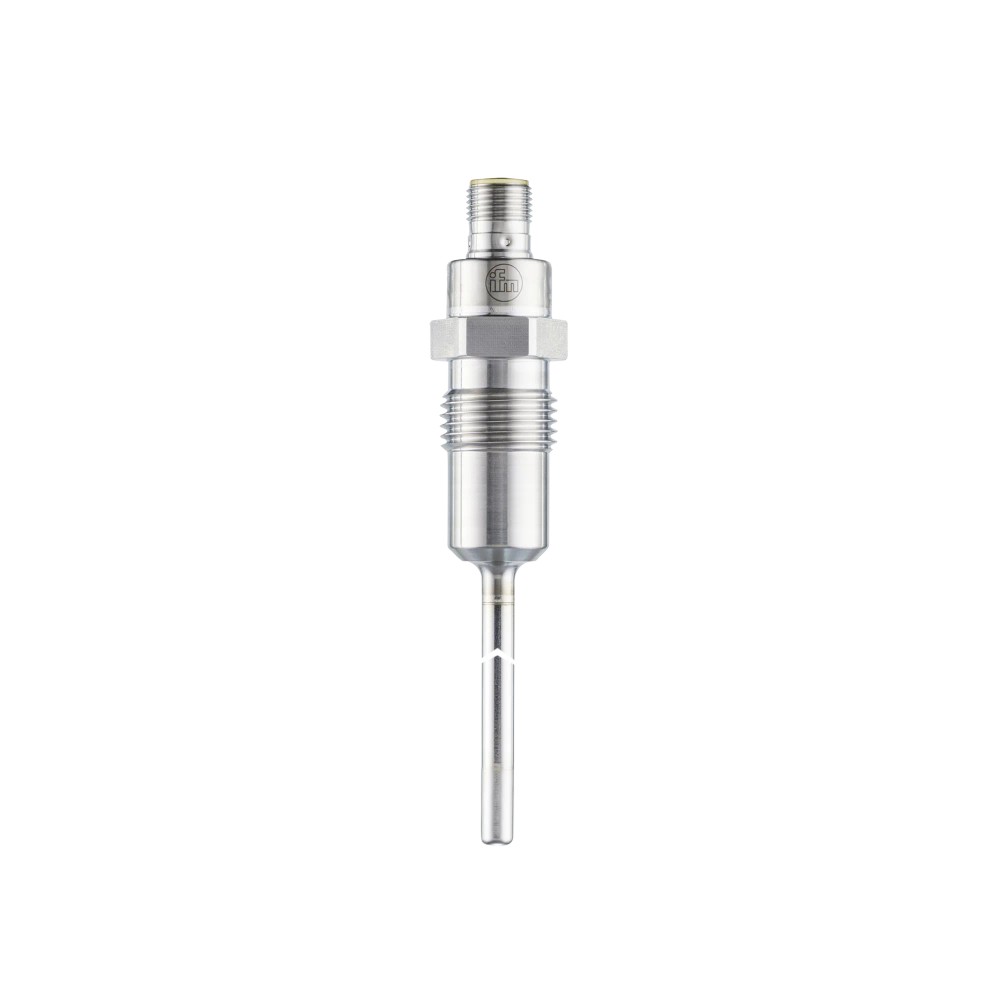

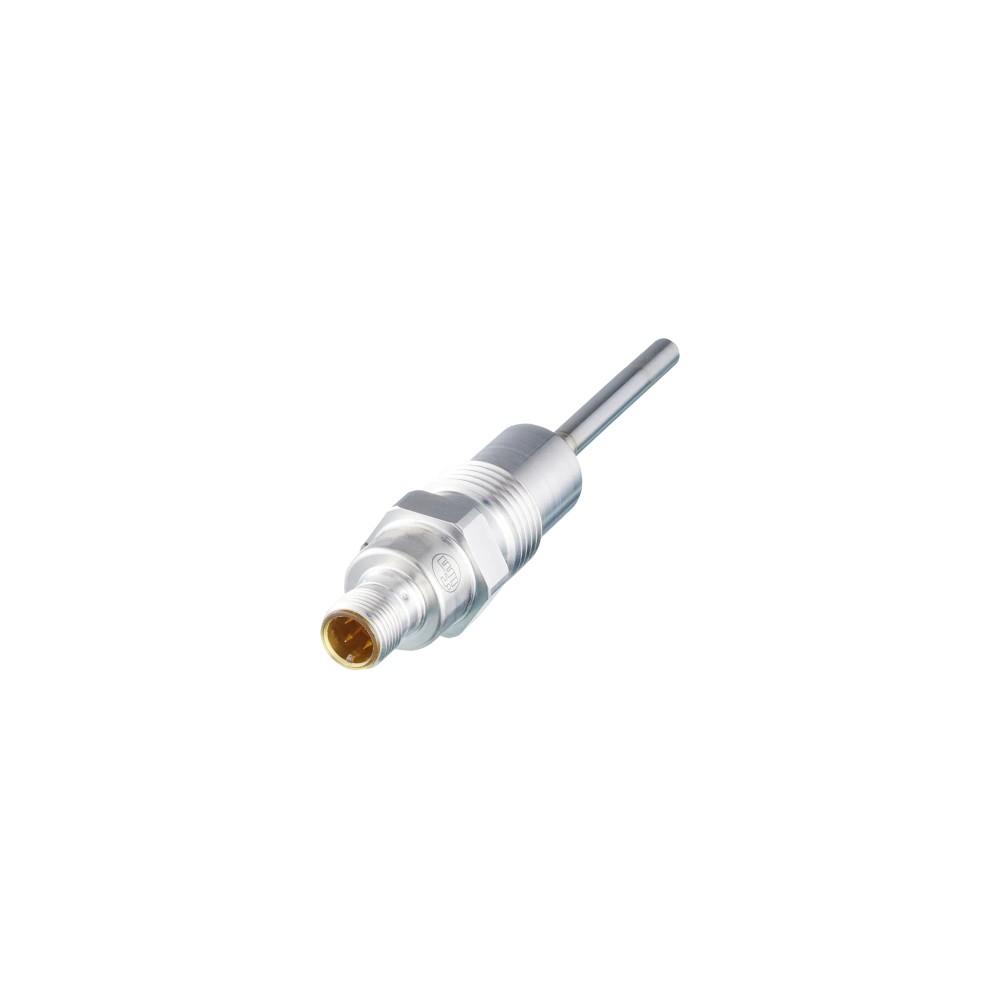

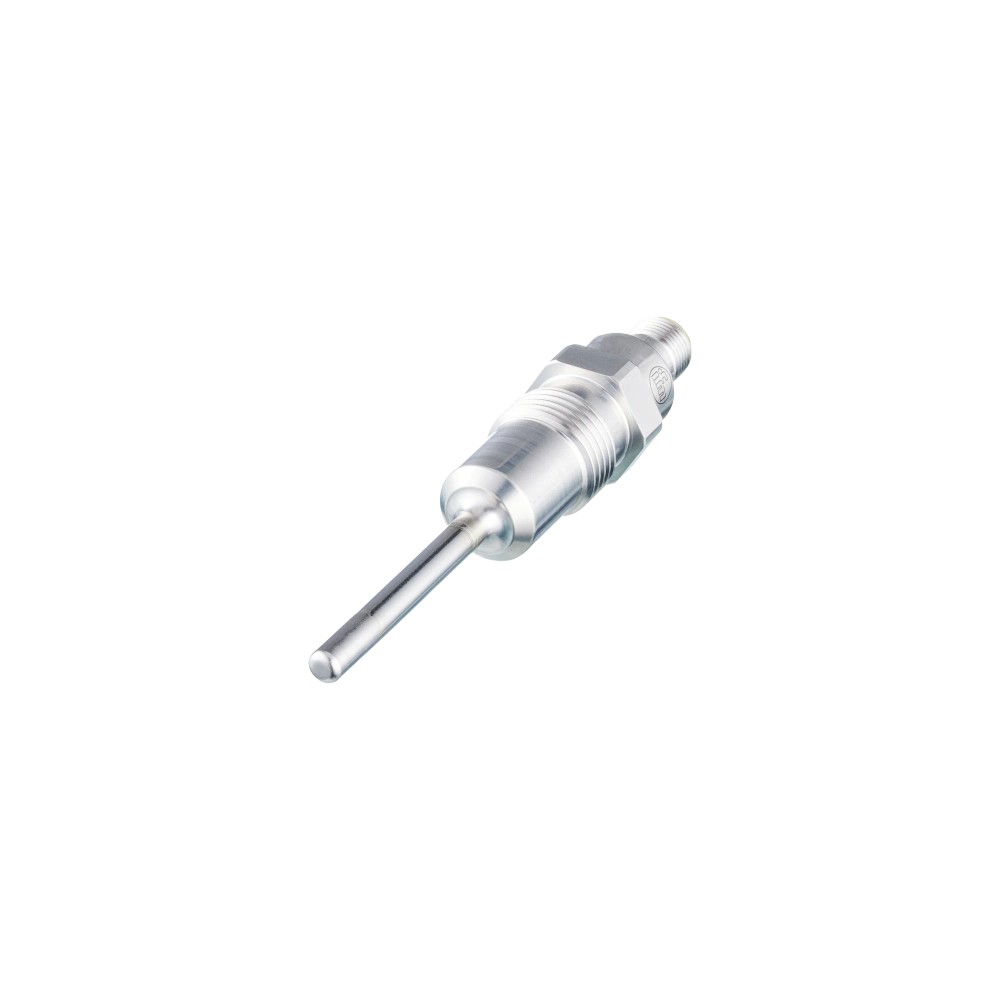

TM4541 IFM - Sensor Temperatura ifm Monitoramento de Processos Pt100 Classe A G 1/2 150mm

Imagem meramente ilustrativa

R$ 1.577,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4541
EAN: 4021179267908
NCM do produto: 85332190

Destaques do Produto Comprimento 150 mm...mais

Fechar menu

Saiba mais sobre: "TM4541 IFM - Sensor Temperatura ifm Monitoramento de Processos Pt100 Classe A G 1/2 150mm"

Destaques do Produto

Comprimento

150 mm

Rosca

G 1/2

Tipo

Pt100

Proteção

IP 68 / 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM4541 IFM - Sensor de Temperatura Pt100 Classe A G 1/2 150mm

O sensor de temperatura TM4541 é um componente industrial robusto equipado com elemento Pt100 Classe A, ideal para monitorar processos com precisão. Projetado com carcaça em aço inoxidável 1.4404 e proteção IP 68/69K, ele suporta pressões de até 160 bar. A conexão ao processo é realizada via rosca G 1/2, garantindo instalação segura em aplicações líquidas ou gasosas na faixa de -40 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	Pt100
Classe	A (DIN EN 60751)
Faixa	-40...150 °C
Comprimento	150 mm
Conexão	G 1/2
Resistência	160 bar
Proteção	IP 68 / 69K
Material	Aço 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tubulações industriais
Processos que exigem conformidade com DIN EN 60751 Classe A
Ambientes com requisitos de proteção IP 68 e IP 69K

⚠ Considere outro se precisa de:

Temperaturas superiores a 150 °C
Aplicações com fluidos incompatíveis com aço 1.4404
Uso como sensor autônomo sem unidade de avaliação

APLICAÇÕES E USO

Monitoramento de temperatura em tubulações de líquidos industriais.
Sistemas de aquecimento e resfriamento de processo.
Ambientes industriais que exigem grau de proteção IP 69K.
Monitoramento de tanques de armazenamento de fluidos.

COMO ESCOLHER

Antes de comprar o TM4541 IFM - Sensor de Temperatura Pt100 Classe A G 1/2 150mm, verifique estes pontos:

Quando selecionar o TM4541

Indicado quando sua aplicação exige um sensor de temperatura passivo, montagem em conexão G 1/2 e alta resistência à corrosão (aço 316L).

Quando buscar alternativas

Considere outro modelo se a faixa de temperatura exceder 150 °C, se for necessária saída digital integrada (ex: IO-Link) ou se a conexão mecânica for diferente de G 1/2.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Faixa de medição	-40 a 150 °C	Faixa operacional validada para o elemento sensor.
Classe de precisão	Classe A (DIN EN 60751)	Norma técnica que define a tolerância de erro.

Dados Mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão de acoplamento mecânico.
Material em contato	Aço inoxidável 1.4404 (316L)	Material que entra em contato com o processo.
Resistência à pressão	160 bar	Limite de pressão suportada pelo corpo do sensor.

Dados Elétricos
Conexão elétrica	M12, 4 pinos	Interface física para transmissão de sinal.
Elemento sensor	1 x Pt 100	Tecnologia de transdutor resistivo.

COMPATIBILIDADE

Comunicação

• Passivo (Pt100)

Conexões

Elétrica M12, 4 pinos, dourado

Processo G 1/2 rosca externa cone de vedação

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento em líquidos não corrosivos	✓	Materiais em contato (aço 316L) e resistência à pressão são adequados.
Temperaturas > 150 °C	✗	Excede o limite operacional do elemento sensor.
Conexões diferentes de G 1/2	✗	Incompatibilidade mecânica com o design da rosca.

INSTALAÇÃO

Como instalar o TM4541 IFM - Sensor de Temperatura Pt100 Classe A G 1/2 150mm

Verifique a integridade da rosca G 1/2 no local de instalação.
Assegure-se de que o cone de vedação esteja limpo e sem danos.
Insira o sensor na conexão mecânica.
Aplique o torque de aperto entre 30 e 50 Nm.
Conecte o cabo com conector M12, garantindo o travamento.
Calibre a unidade de avaliação conectada para compensar a resistência do cabo se necessário.

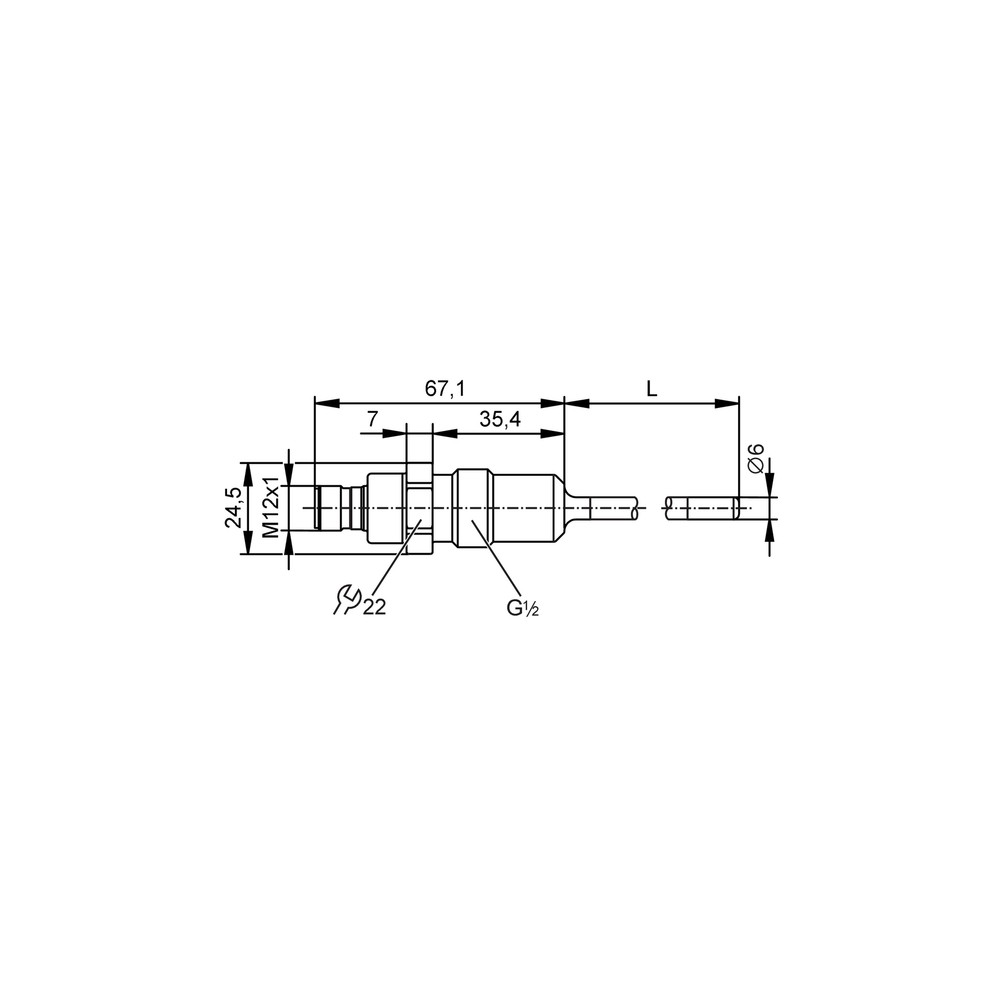

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura intermitente ou ruído no sinal	Conexão M12 frouxa ou cabo com mau contato	Aperte o conector M12 e verifique a continuidade dos condutores
Leitura constante de erro ou falha no sistema	Desgaste ou quebra do elemento Pt100	Meça a resistência nos pinos do sensor (esperado ~100 ohm a 0 °C)
Vazamento de fluido na rosca G 1/2	Torque de instalação insuficiente ou vedação danificada	Inspecione o cone de vedação e reaplique torque entre 30-50 Nm
Valor de temperatura incorreto no CLP	Falha na unidade de avaliação	Teste o sensor individualmente em um calibrador ou outro canal

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TM4541 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor de temperatura?

O TM4541 é um sensor de temperatura com elemento Pt100 Classe A, projetado para monitoramento industrial de fluidos líquidos e gasosos com precisão normativa.

Para qual finalidade ele serve?

Ele é indicado para medição em processos industriais e monitoramento de temperatura em tanques ou tubulações.

Ele suporta temperaturas acima de 150 °C?

O sensor não deve ser operado em temperaturas que excedam 150 °C, pois isso compromete a integridade do elemento sensor e do invólucro.

Posso usar este sensor em qualquer tipo de fluido?

Não é adequado para meios químicos que causem corrosão ao aço inoxidável 1.4404 (316L), devendo-se verificar a compatibilidade química do fluído antes da instalação.

O que fazer se o sensor apresentar instabilidade?

Se a leitura estiver instável, verifique primeiro a integridade do conector M12 e se os cabos apresentam continuidade elétrica.

Como diagnosticar um sensor com leitura inexistente?

Geralmente indica um rompimento no elemento sensor ou falha na unidade de avaliação; utilize um multímetro para conferir a resistência de 100 ohms a 0 °C.

Devo escolher este sensor ou um transmissor com saída 4-20mA?

A escolha entre este sensor e outros depende da faixa de temperatura necessária e do tipo de saída exigida pelo controlador; este modelo requer uma unidade de avaliação externa.

Este sensor precisa de algum acessório para funcionar?

Este é um sensor passivo (Pt100) que exige uma unidade de avaliação (avaliador) para converter o sinal resistivo em dados processáveis.

Quais os cuidados na instalação mecânica?

A instalação exige que a rosca G 1/2 esteja limpa e vedada corretamente, respeitando o torque de aperto entre 30 e 50 Nm.

Qual a procedência deste componente?

A IFM realiza o faturamento e a gestão logística diretamente, garantindo a procedência técnica do componente industrial.

GLOSSÁRIO TÉCNICO

Pt100

Elemento sensor de temperatura que varia sua resistência elétrica conforme a temperatura (100 ohms a 0 °C). (Ref.: DIN EN 60751)

Classe A

Classificação de precisão que define o erro máximo tolerado do sensor em relação à curva padrão. (Ref.: DIN EN 60751)

IP 69K

Grau de proteção contra entrada de poeira e alta pressão de água, comum em processos de limpeza industrial.

Aço 1.4404

Aço inoxidável austenítico (316L) com baixo teor de carbono, oferecendo resistência à corrosão superior.

G 1/2

Padrão de rosca cilíndrica de polegada para conexão de processo conforme normas de vedação.
