Sensor de Temperatura IFM TM4461

Pré-visualizar: TM4461 IFM - Sensor de Temperatura IFM Monitoramento de processos Pt100 -40 a 150°C G1/2

TM4461 IFM - Sensor de Temperatura IFM Monitoramento de processos Pt100 -40 a 150°C G1/2

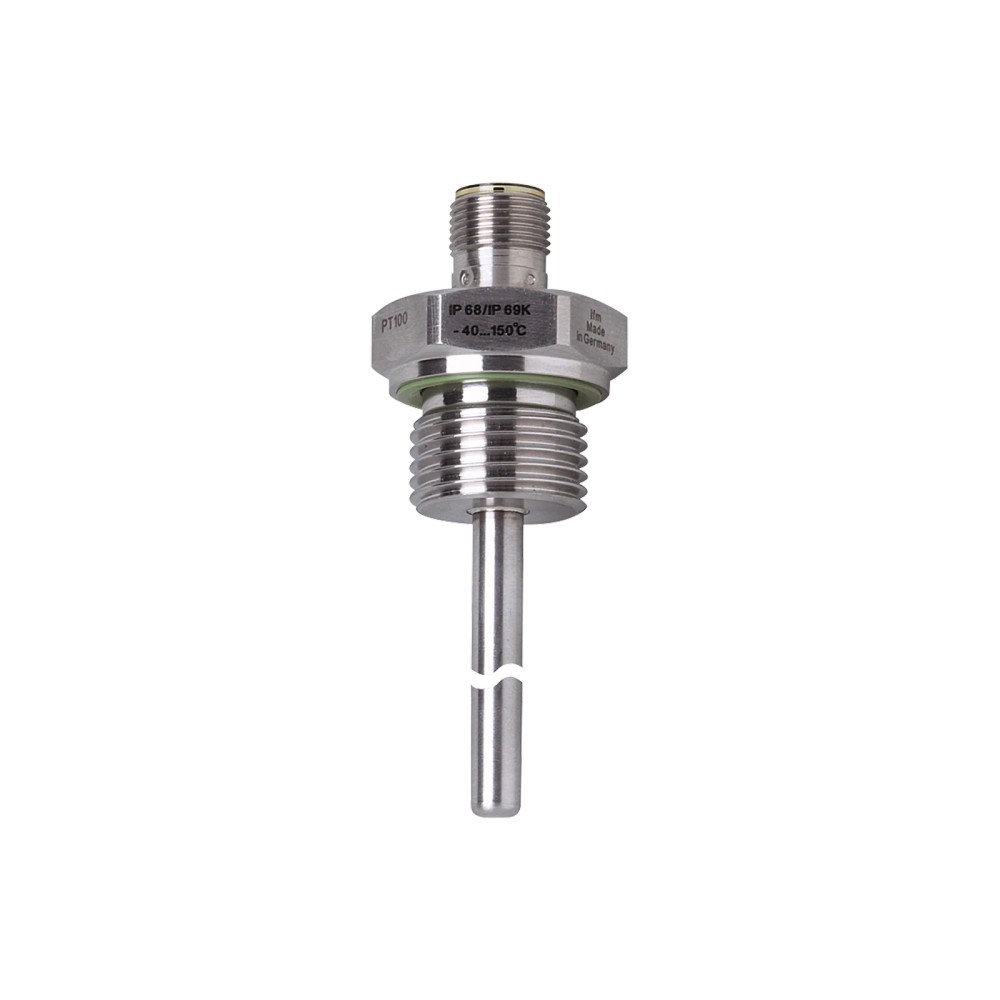

Imagem meramente ilustrativa

R$ 1.375,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4461
EAN: 4021179262552
NCM do produto: 85332190

Destaques do Produto Faixa de Medição -40...mais

Fechar menu

Saiba mais sobre: "TM4461 IFM - Sensor de Temperatura IFM Monitoramento de processos Pt100 -40 a 150°C G1/2"

Destaques do Produto

Faixa de Medição

-40 a 150 °C

Tipo de Rosca

G 1/2

Comprimento

250 mm

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM4461 IFM - Sensor de Temperatura Pt100, 250mm, G1/2

O TM4461 é um sensor de temperatura industrial projetado com elemento Pt100 para medição precisa entre -40 e 150 °C. Equipado com haste de 250 mm e construção em aço inoxidável 316L, ele oferece alta resistência a pressões de até 160 bar. A conexão é realizada via conector M12, garantindo proteção robusta contra líquidos e poeira.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TM4461
Elemento	Pt100 (DIN EN 60751, Classe A)
Faixa de Temperatura	-40...150 °C
Conexão de Processo	G 1/2 rosca externa
Comprimento	250 mm
Pressão Máxima	160 bar
Proteção IP	IP68 / IP69K
Conexão Elétrica	M12 (4 pinos)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos industriais que exigem medição de temperatura com Pt100 Classe A.
Aplicações que necessitam de alta resistência a vibrações (5g) e choques (50g).
Ambientes com requisitos rigorosos de vedação IP68/IP69K.
Montagens em tubulações ou tanques com conexão de processo roscada G 1/2.

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -40 °C ou acima de 150 °C.
Sistemas com pressão nominal superior a 160 bar.
Instalações onde a profundidade de imersão seja inferior a 15 mm.
Uso em fluidos incompatíveis com aço inoxidável 1.4404 e FKM.

APLICAÇÕES E USO

Monitoramento de temperatura em tanques de fluidos líquidos.
Sistemas de refrigeração e aquecimento industrial (HVAC).
Processos químicos que exigem resistência a pressões moderadas.
Aplicações em linhas de transporte de gases em tubulações.

COMO ESCOLHER

Antes de comprar o TM4461 IFM - Sensor de Temperatura Pt100, 250mm, G1/2, verifique estes pontos:

Escolha este modelo se:

Seu processo requer uma haste de 250 mm, opera até 160 bar de pressão e exige certificação industrial com conexão M12.

Considere outra opção se:

Necessitar de um comprimento de haste diferente, se o seu meio for corrosivo além da compatibilidade do inox 316L, ou se a conexão de processo exigir um padrão distinto de G 1/2.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e precisão
Elemento de medição	1 x Pt 100	Sensor resistivo padrão industrial conforme DIN EN 60751, classe A.
Alcance de medição	-40...150 °C	Faixa de operação térmica permitida para o elemento sensor.

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão de rosca para instalação mecânica em processos.
Comprimento de instalação	250 mm	Dimensão útil da haste dentro do processo.
Resistência à pressão	160 bar	Limite de pressão suportado pelo corpo do sensor.

Dados elétricos

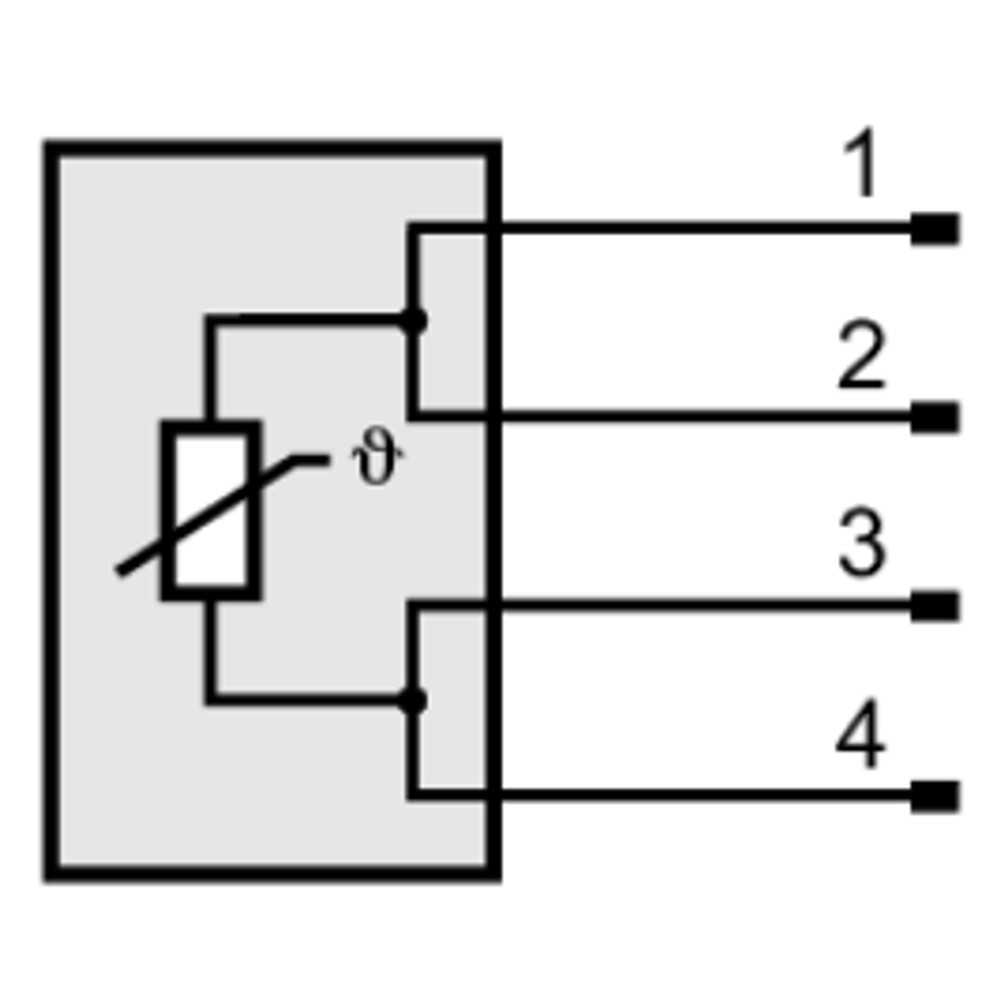

Conexão elétrica	M12	Interface de 4 pinos com contatos banhados a ouro para conexão de sinal.
Classe de proteção	III	Classificação de segurança elétrica para baixa tensão.
Proteção IP	IP 68 / IP 69K	Proteção contra entrada de partículas e líquidos em alta pressão.

COMPATIBILIDADE

Comunicação

• Pt100 (Analógico)

Conexões

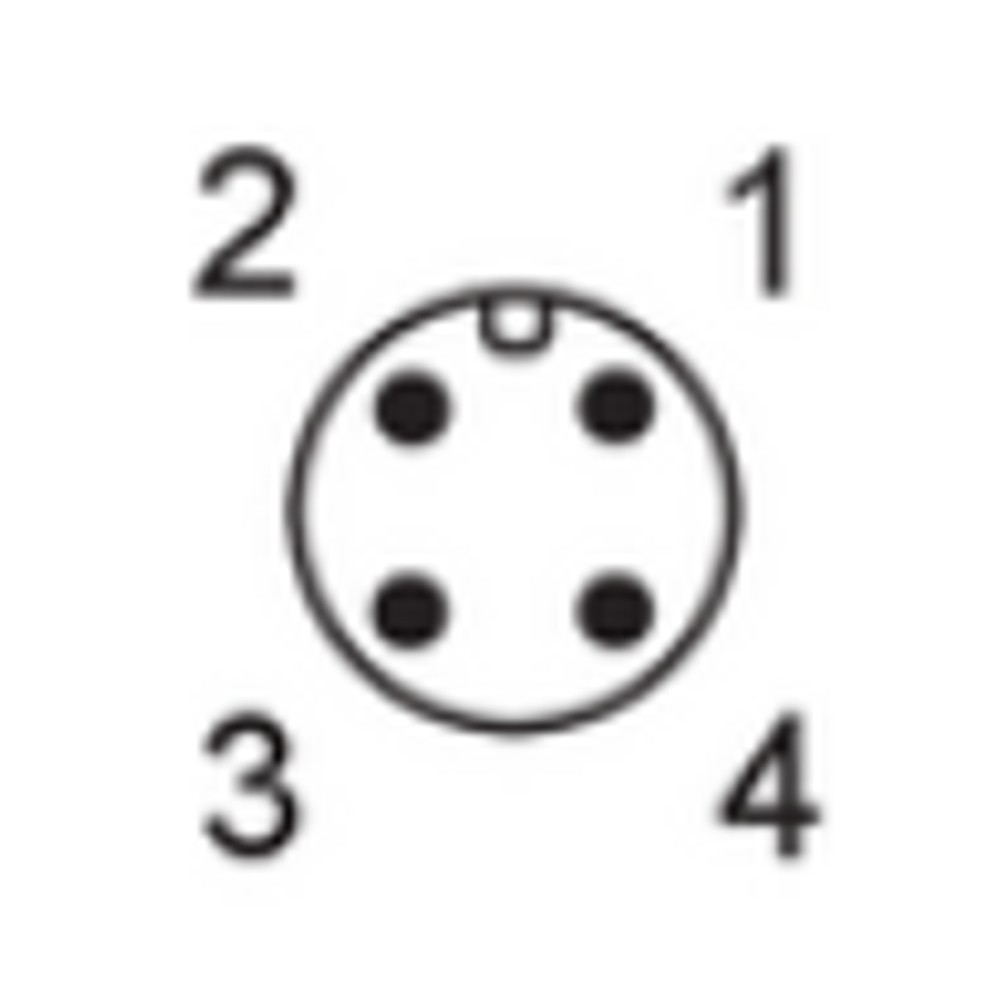

Elétrica M12 (4 pinos, codificação A)

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de líquidos em tubulações (água/óleo)	✓	Materiais em contato (aço 316L) e resistência a pressão são adequados.
Ambientes de lavagem industrial (IP69K)	✓	O invólucro suporta limpeza com alta pressão e temperatura.
Processos criogênicos (-100 °C)	✗	Fora da faixa de operação especificada de -40 °C a 150 °C.

INSTALAÇÃO

Como instalar o TM4461 IFM - Sensor de Temperatura Pt100, 250mm, G1/2

Verifique se o processo está despressurizado e em temperatura segura.
Aplique fita veda-rosca ou anel de vedação compatível na rosca G 1/2.
Insira o sensor na conexão roscada do processo manualmente.
Utilize uma chave de boca adequada para o aperto final.
Respeite o torque máximo de 45 Nm para evitar danos.
Conecte o cabo M12, garantindo o travamento do conector.

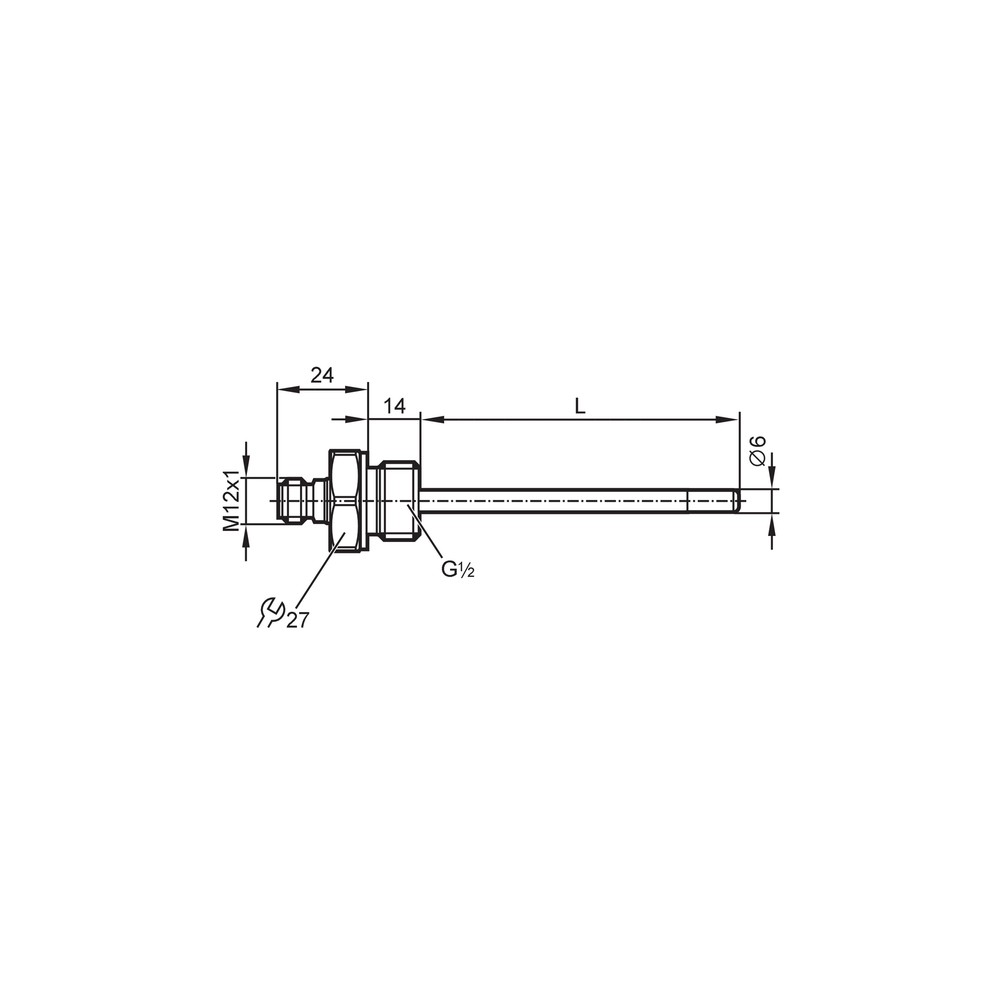

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou ausência de leitura na unidade de avaliação.	Oxidação nos contatos do conector M12 ou cabo rompido.	Realizar teste de continuidade com multímetro nos pinos do sensor.
Leitura de temperatura inferior à real do processo.	Imersão insuficiente na zona de fluxo.	Confirmar se a ponta do sensor está submersa ao menos 15 mm.
Vazamento no ponto de instalação.	Excesso de torque ou vibração na conexão roscada.	Inspecionar a vedação e o aperto da rosca G 1/2.
Drift ou desvio permanente da curva de medição.	Dano por choque térmico ou pressão excessiva.	Comparar a leitura com um padrão de calibração externo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnicos (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TM4461 e para quais aplicações ele é indicado?

O TM4461 é um sensor de temperatura com elemento sensor Pt100, desenvolvido para monitoramento preciso de processos em meios líquidos e gasosos, apresentando haste de 250 mm e conexão de processo G 1/2.

O produto vem com acessórios de montagem ou cabos?

O sensor acompanha apenas a unidade de medição com conexão M12. Componentes como cabos de conexão M12, unidades de avaliação ou poços de proteção devem ser adquiridos separadamente conforme a necessidade da instalação.

Existe alguma restrição de temperatura para o uso deste sensor?

Este sensor não é adequado para aplicações com temperaturas de processo inferiores a -40 °C ou superiores a 150 °C, pois excedem a faixa de trabalho especificada conforme a norma DIN EN 60751.

O TM4461 pode ser usado em sistemas de altíssima pressão acima de 160 bar?

O sensor não deve ser utilizado em ambientes com pressões superiores a 160 bar, pois isso compromete a integridade mecânica da haste e a estanqueidade da conexão G 1/2.

Quais são os sinais comuns de falha deste sensor de temperatura?

Sintomas como leituras instáveis ou erros de 'open loop' podem indicar falha no elemento Pt100 ou oxidação no conector M12, exigindo a verificação da continuidade elétrica e limpeza dos contatos.

O que devo verificar se o sensor parar de transmitir o sinal de temperatura?

A causa mais comum para a perda de sinal é a umidade ou corrosão no conector M12; a verificação consiste em inspecionar os pinos e garantir que a vedação do conector esteja correta conforme o grau de proteção IP68/IP69K.

Como decidir o comprimento correto da haste para o meu processo?

A escolha entre este modelo de 250 mm e outros tamanhos depende exclusivamente da profundidade do ponto de medição no seu processo; o comprimento de instalação deve ser suficiente para imersão mínima de 15 mm.

Este sensor pode substituir outros modelos Pt100 de mercado?

Sim, este sensor de temperatura é projetado para integração direta em sistemas de automação que utilizam entradas analógicas compatíveis com o padrão Pt100.

Quais cuidados são necessários ao instalar o sensor roscado?

A instalação requer o aperto da rosca G 1/2 com torque máximo de 45 Nm, garantindo o uso de vedações adequadas para evitar vazamentos no ponto de conexão de processo.

Qual a procedência e o material do sensor TM4461?

O sensor é fabricado pela ifm electronic, utilizando aço inoxidável 1.4404 (316L) em contato com o fluido, garantindo compatibilidade com diversos processos industriais químicos e alimentícios.

GLOSSÁRIO TÉCNICO

Pt100

Termômetro de resistência de platina com resistência nominal de 100 Ohms a 0 °C. (Ref.: DIN EN 60751)

G 1/2

Padrão de rosca de conexão de processo, comum em aplicações industriais para vedação mecânica. (Ref.: Conexão de processo)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água/limpeza a vapor. (Ref.: Proteção IP)

316L (1.4404)

Aço inoxidável de baixo teor de carbono com excelente resistência à corrosão. (Ref.: Materiais em contato)

Classe A

Classe de tolerância para sensores Pt100, garantindo maior precisão na medição. (Ref.: DIN EN 60751)
