Sensor de Temperatura IFM TM4441 Pt100 G 1/2

Pré-visualizar: TM4441 IFM - Sensor de Temperatura Pt100 IFM Medição de fluidos G 1/2, 150mm, -40 a 150°C

TM4441 IFM - Sensor de Temperatura Pt100 IFM Medição de fluidos G 1/2, 150mm, -40 a 150°C

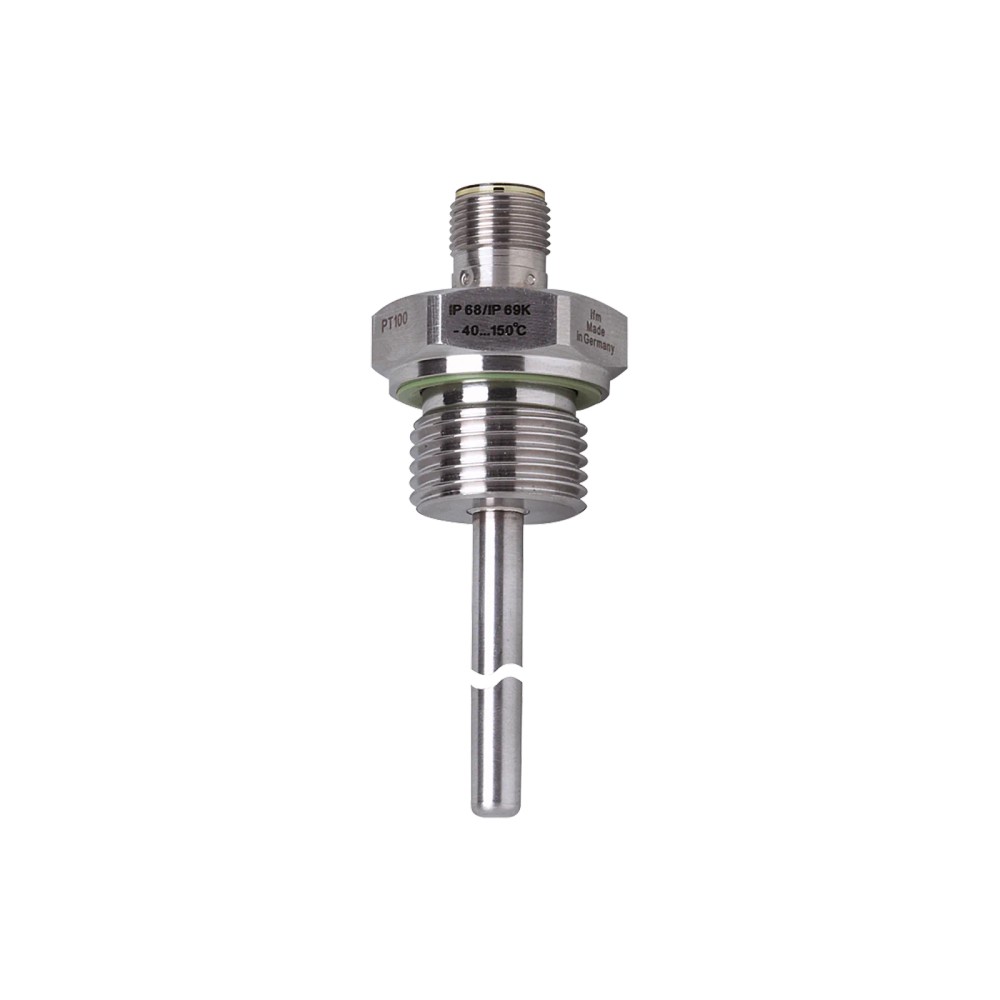

Imagem meramente ilustrativa

R$ 1.302,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4441
EAN: 4021179262545
NCM do produto: 85332190

Destaques do Produto Tipo de sensor Pt100...mais

Fechar menu

Saiba mais sobre: "TM4441 IFM - Sensor de Temperatura Pt100 IFM Medição de fluidos G 1/2, 150mm, -40 a 150°C"

Destaques do Produto

Tipo de sensor

Pt100 Classe A

Conexão de processo

G 1/2

Comprimento

150 mm

Grau de proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TM4441 IFM - Sensor de Temperatura Pt100 IFM Medição de fluidos G 1/2, 150mm, -40 a 150°C

O sensor TM4441 é um dispositivo de medição de temperatura de alta precisão com tecnologia Pt100 Classe A, ideal para monitoramento de fluidos líquidos e gasosos. Projetado para ambientes industriais exigentes, possui construção robusta em aço inoxidável 316L e grau de proteção IP69K. Destaca-se por sua resistência a pressões de até 160 bar e rápida resposta térmica.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	TM4441
Elemento de medição	Pt100
Conexão de processo	G 1/2
Comprimento	150 mm
Faixa de medição	-40 a 150 °C
Proteção	IP 68 / IP 69K
Pressão máxima	160 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração e aquecimento
Processamento de alimentos e bebidas
Sistemas hidráulicos e pneumáticos industriais

⚠ Considere outro se precisa de:

Aplicações com pressão acima de 160 bar
Processos com temperaturas superiores a 150°C
Instalação em meios químicos que atacam aço inoxidável 1.4404 ou FKM

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas de circulação de fluidos.
Aplicações em tanques e tubulações industriais que exijam resistência à corrosão.
Processos que utilizam tecnologia de conexão M12 em ambientes de alta higienização.

COMO ESCOLHER

Antes de comprar o TM4441 IFM - Sensor de Temperatura Pt100 IFM Medição de fluidos G 1/2, 150mm, -40 a 150°C, verifique estes pontos:

Quando escolher o TM4441

Indicado quando sua aplicação exige alta precisão (Classe A) e resistência a ambientes de lavagem industrial severa (IP69K).

Quando buscar alternativas

Considere modelos de termopar ou termistores se o seu controlador não possuir entrada dedicada para Pt100 ou se a temperatura do processo superar 150°C.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento de medição	1 x Pt 100 (DIN EN 60751, classe A)	Padrão industrial para alta precisão
Alcance de medição	-40 a 150 °C	Limites operacionais de temperatura

Dados Mecânicos
Material do invólucro	1.4404 (Aço inoxidável 316L)	Material resistente à corrosão
Grau de proteção	IP 68 / IP 69K	Proteção contra fluidos e lavagem
Resistência à pressão	160 bar	Limite de pressão de processo

Dados Elétricos
Conexão elétrica	M12	Interface padrão de automação
Classe de proteção	III	Classe de proteção elétrica

COMPATIBILIDADE

Comunicação

• Protocolo Analógico (Pt100)

Conexões

Elétrica M12, 4 pinos

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lavagem de alta pressão	✓	O sensor possui classificação IP 69K.
Aplicações com alta vibração	✓	Testado conforme DIN EN 60068-2-6 até 10g.
Medição de vapor superaquecido (acima de 150°C)	✗	A temperatura excede o limite operacional de 150°C.

INSTALAÇÃO

Como instalar o TM4441 IFM - Sensor de Temperatura Pt100 IFM Medição de fluidos G 1/2, 150mm, -40 a 150°C

Limpe a rosca do local de instalação para garantir a vedação correta.
Insira o sensor na porta de processo de forma a respeitar a profundidade mínima de imersão de 15 mm.
Utilize uma chave adequada para apertar a conexão G 1/2, respeitando o torque máximo de 45 Nm.
Verifique se o conector M12 está alinhado corretamente com a fêmea do cabo.
Conecte o cabo M12 e gire a porca até o travamento, garantindo a vedação do conector.
Realize o teste de sinal no controlador para validar a leitura da temperatura.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na rosca G 1/2	Tensão mecânica excessiva durante a montagem	Verificar se o torque de 45 Nm foi excedido
Sinal instável ou intermitente	Oxidação nos contatos dourados	Inspecionar o conector M12 quanto a umidade
Leitura fixa ou fora da faixa	Falha no elemento sensor por vibração extrema	Testar a continuidade do Pt100 com multímetro
Dano físico à sonda	Choque térmico ou pressão acima de 160 bar	Inspecionar visualmente o comprimento de 150mm

DOCUMENTAÇÃO TÉCNICA

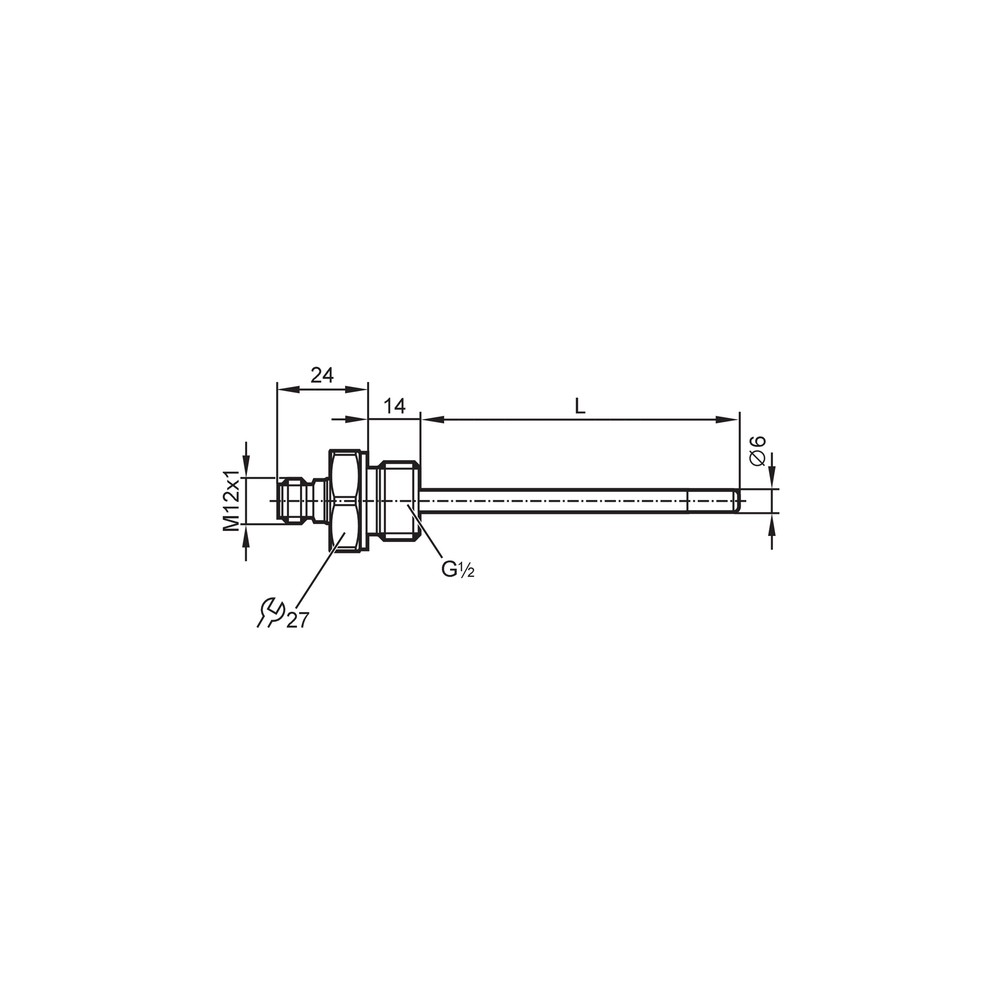

Datasheet Técnico Oficial (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TM4441 da IFM?

O TM4441 é um sensor de temperatura Pt100 industrial projetado para medição precisa de temperatura em fluidos líquidos e gasosos, apresentando 150 mm de comprimento de instalação.

O que acompanha o produto na embalagem?

O sensor acompanha o corpo do instrumento com conexão de processo G 1/2. Cabos de conexão M12 não estão inclusos e devem ser adquiridos separadamente.

Para quais aplicações o TM4441 não é indicado?

Este sensor não é indicado para aplicações que exijam resistência à pressão superior a 160 bar ou que envolvam meios corrosivos não compatíveis com aço inoxidável 316L (1.4404).

Existe um limite de temperatura para este sensor?

Não utilize este sensor em ambientes com temperaturas acima de 150 °C, pois isso excederá o limite de operação especificado pelo fabricante.

Como diagnosticar problemas de sinal no sensor?

Sintomas como leituras instáveis ou erros de sinal podem ser causados por oxidação ou mau contato no conector M12; verifique se há presença de umidade ou sujeira nos pinos.

O que causa falhas prematuras na medição?

A causa mais comum de falha é a vibração excessiva ou choque mecânico acima de 50g que danifica o elemento sensor interno; verifique o aperto e a montagem conforme as normas DIN EN 60068.

Qual a vantagem deste modelo frente a sensores de temperatura convencionais?

O TM4441 é uma solução robusta com invólucro em aço inox 316L e grau de proteção IP69K, ideal para ambientes de lavagem, enquanto sensores plásticos comuns podem não oferecer a mesma resistência mecânica.

Como este sensor se compara a outros sensores de temperatura comuns?

Este produto utiliza um elemento sensor Pt100 classe A, que oferece precisão superior em comparação aos sensores de classe B padrão de mercado.

Quais cuidados tomar ao instalar o sensor?

Certifique-se de respeitar o torque de aperto máximo de 45 Nm durante a instalação para evitar danos à rosca ou vazamentos na conexão de processo.

O sensor é resistente à lavagem industrial?

Este sensor possui grau de proteção IP 68 e IP 69K, garantindo operação confiável em ambientes sujeitos a jatos de água de alta pressão e alta temperatura.

GLOSSÁRIO TÉCNICO

Pt100

Termômetro de resistência de platina com 100 ohms a 0°C. (Ref.: Elemento de medição)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Aço 1.4404

Aço inoxidável austenítico 316L, conhecido pela resistência à corrosão. (Ref.: Materiais em contato com o fluído)

Conexão M12

Padrão de conexão elétrica circular utilizado em automação industrial. (Ref.: Conexão elétrica)

Classe A

Classe de precisão conforme norma DIN EN 60751, indicando tolerância estreita. (Ref.: Elemento de medição)
