Sensor de Temperatura IFM TM4431

Pré-visualizar: TM4431 IFM - Sensor de Temperatura IFM Pt100 Conexão de Processo G 1/2 100mm -40 a 150°C M12

TM4431 IFM - Sensor de Temperatura IFM Pt100 Conexão de Processo G 1/2 100mm -40 a 150°C M12

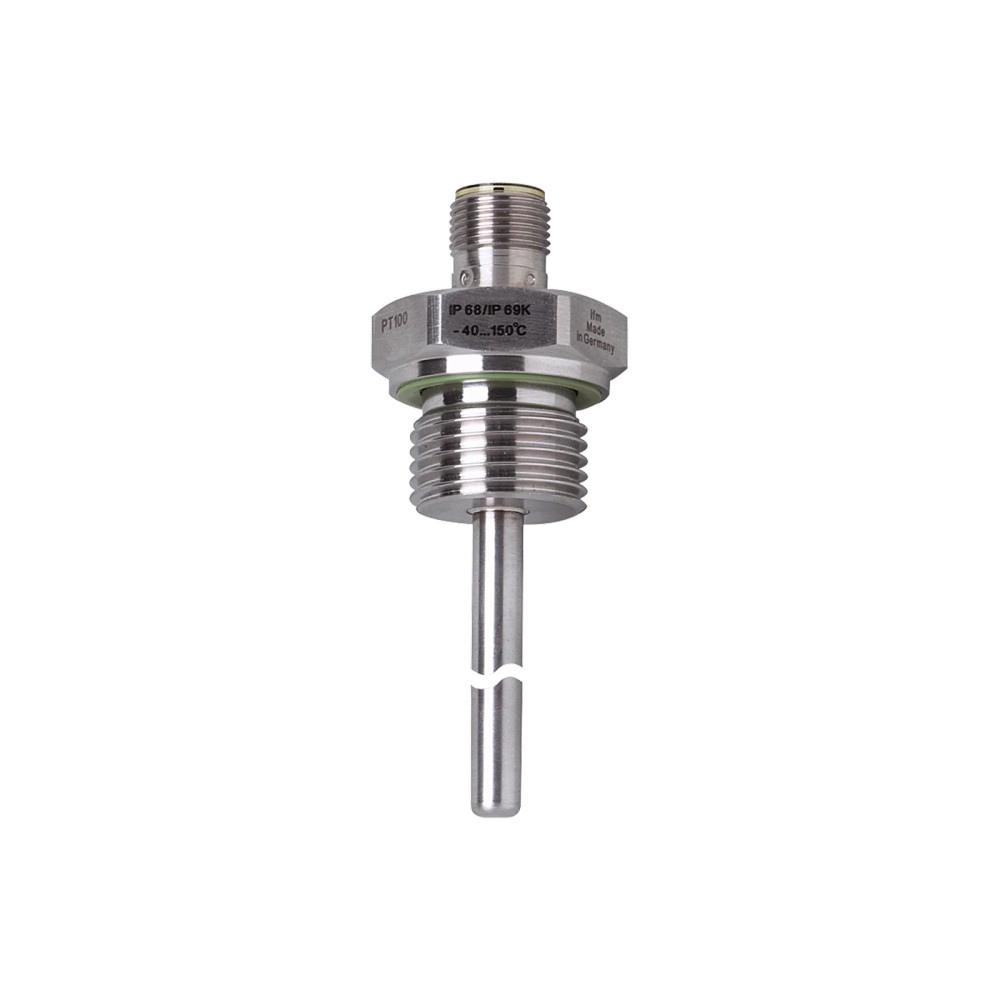

Imagem meramente ilustrativa

R$ 1.262,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4431
EAN: 4021179262538
NCM do produto: 85332190

Destaques do Produto Elemento sensor Pt100...mais

Fechar menu

Saiba mais sobre: "TM4431 IFM - Sensor de Temperatura IFM Pt100 Conexão de Processo G 1/2 100mm -40 a 150°C M12"

Destaques do Produto

Elemento sensor

Pt100 classe A

Faixa de medição

-40 a 150 °C

Conexão de processo

G 1/2 rosca externa

Comprimento de instalação

100 mm

Conexão elétrica

M12, codificação A, 4 contatos

Limite de pressão

Até 160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TM4431 Pt100, conexão de processo G 1/2, comprimento de instalação 100 mm, -40 a 150 °C, conexão elétrica M12

O IFM TM4431 é um sensor de temperatura Pt100 para conexão a unidades de avaliação. Destina-se à medição de temperatura em processos com conexão roscada G 1/2. Possui elemento Pt100 classe A conforme DIN EN 60751, faixa de medição de -40 a 150 °C e resistência à pressão de até 160 bar. A conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Conexão de processo	G 1/2, rosca externa
Comprimento de instalação	100 mm
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Resistência à pressão	160 bar / 16 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L) e FKM
Grau de proteção	IP68; IP69K
Tempo de resposta T05 / T09	1 / 3 s
Precisão de medição	± (0,15 K + 0,002 x \|t\|)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos que requeiram medição de temperatura com elemento Pt100 e conexão roscada G 1/2, dentro da faixa de -40 a 150 °C.
Instalações em que o comprimento de instalação de 100 mm, a conexão elétrica M12 e a resistência à pressão de até 160 bar atendam aos requisitos do sistema.
Aplicações com fluidos líquidos ou gasosos, considerando os materiais em contato especificados: aço inoxidável 1.4404 (316L) e FKM.

⚠ Considere outro se precisa de:

Não selecionar para processos acima de 150 °C ou abaixo de -40 °C, pois esses valores excedem a faixa de medição especificada.
Não utilizar em instalação que exija conexão de processo diferente de G 1/2 sem confirmar a compatibilidade mecânica.
Não conectar a uma entrada que não aceite elemento Pt100; a ficha especifica Pt100, não uma saída de temperatura digital ou analógica integrada.

APLICAÇÕES E USO

Aplicação documentada: medição de temperatura em conexão de processo, com elemento Pt100 conectado a uma unidade de avaliação. O fluido deve estar dentro de -40 a 150 °C, e a pressão não deve exceder 160 bar; considerar também os limites de temperatura ambiente de -25 a 80 °C.
Possibilidade de aplicação indicada pelos dados: processos com fluidos líquidos ou gasosos e conexão fêmea G 1/2. A adequação química deve ser validada conforme os materiais molhados, aço inoxidável 1.4404 (316L) e FKM.
A ficha não identifica setores industriais, modelos de unidade de avaliação nem uma lista de fluidos compatíveis. Confirmar esses pontos com a documentação do fabricante antes da seleção.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TM4431 Pt100, conexão de processo G 1/2, comprimento de instalação 100 mm, -40 a 150 °C, conexão elétrica M12, verifique estes pontos:

Escolha o TM4431 quando

A instalação exigir sensor Pt100 classe A, conexão de processo G 1/2 externa, comprimento de instalação de 100 mm, conexão M12 e operação dentro de -40 a 150 °C e até 160 bar.

Verifique outra configuração quando

O processo exigir outra rosca, outro comprimento de instalação, faixa de temperatura fora dos limites especificados ou uma tecnologia de medição diferente de Pt100. Confirme também a compatibilidade do conector e da entrada da unidade de avaliação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com conexão de processo	Classificação do produto.
Aplicação indicada na ficha	Conexão de processo; sensor para conexão a unidades de avaliação	Requer unidade de avaliação compatível com Pt100.
Fluidos	Fluidos líquidos e gasosos	Descrição de substâncias informada na ficha; validar compatibilidade do fluido com os materiais molhados.
Quantidade por embalagem	1 peça	Conteúdo informado para a embalagem.

Elemento de medição e faixa
Elemento de medição	1 x Pt100, conforme DIN EN 60751, classe A	Elemento resistivo e padrão/classe de referência declarados.
Faixa de medição	-40 a 150 °C; -40 a 302 °F	Limites de medição especificados.
Precisão de medição	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão declarada; t representa a temperatura conforme a notação da ficha.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada para imersão.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores de resposta conforme DIN EN 60751.

Conexões
Conexão de processo	G 1/2, rosca externa	Interface mecânica para montagem no processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface elétrica especificada; conferir o esquema de ligação aplicável.

Limites do processo
Resistência à pressão	160 bar / 16 MPa	Limite de pressão informado na ficha.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e FKM	Verificar compatibilidade química com o fluido do processo.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40 a 100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP68; IP69K	Graus de proteção declarados; a ficha não detalha condições adicionais de ensaio.
Classe de proteção elétrica	III	Classificação elétrica informada.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de resistência a choque conforme norma indicada.
Resistência a vibrações	DIN EN 60068-2-6, 10 g (10 a 2000 Hz)	Condição de resistência a vibrações conforme norma indicada.

Dados mecânicos
Comprimento de instalação	100 mm	Comprimento de instalação declarado.
Comprimento da sonda	86 mm	Dimensão da sonda indicada na ficha.
Diâmetro da sonda	6 mm	Dimensão da sonda indicada na ficha.
Dimensões gerais	Ø 30 mm; comprimento total L = 124 mm	Dimensões indicadas nos dados do produto.
Formato do invólucro	Cilíndrico	Formato declarado.
Material do corpo	Aço inoxidável 1.4404 (316L)	Material especificado para o corpo.
Torque máximo de aperto	45 Nm	Não exceder o torque máximo declarado na montagem.
Peso	134 g	Peso informado no conjunto de dados do produto.
MTTF	22831 anos	Valor declarado no conjunto de dados; não deve ser interpretado como garantia de vida útil.

Características construtivas
Contatos	Banhados a ouro	Característica especial declarada para os contatos.

COMPATIBILIDADE

Comunicação

• Elemento resistivo Pt100; não há protocolo de comunicação digital especificado na ficha.

Conexões

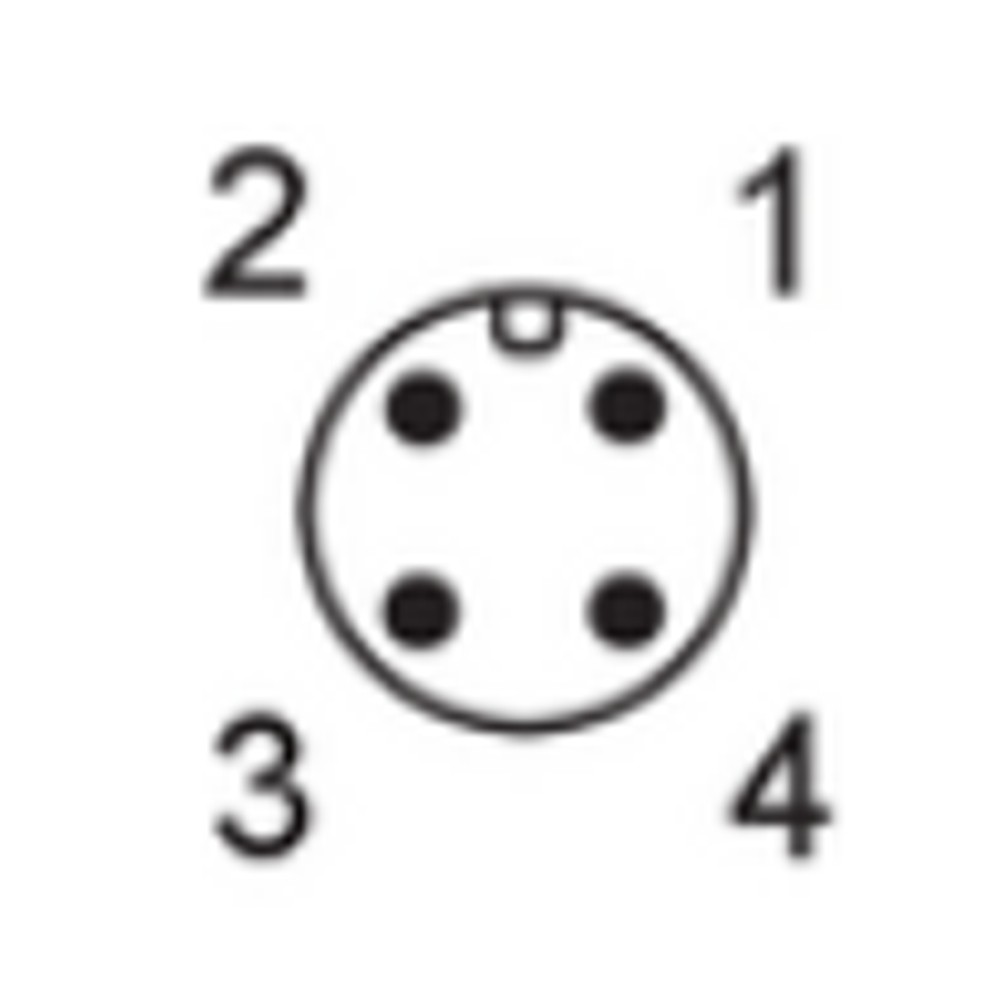

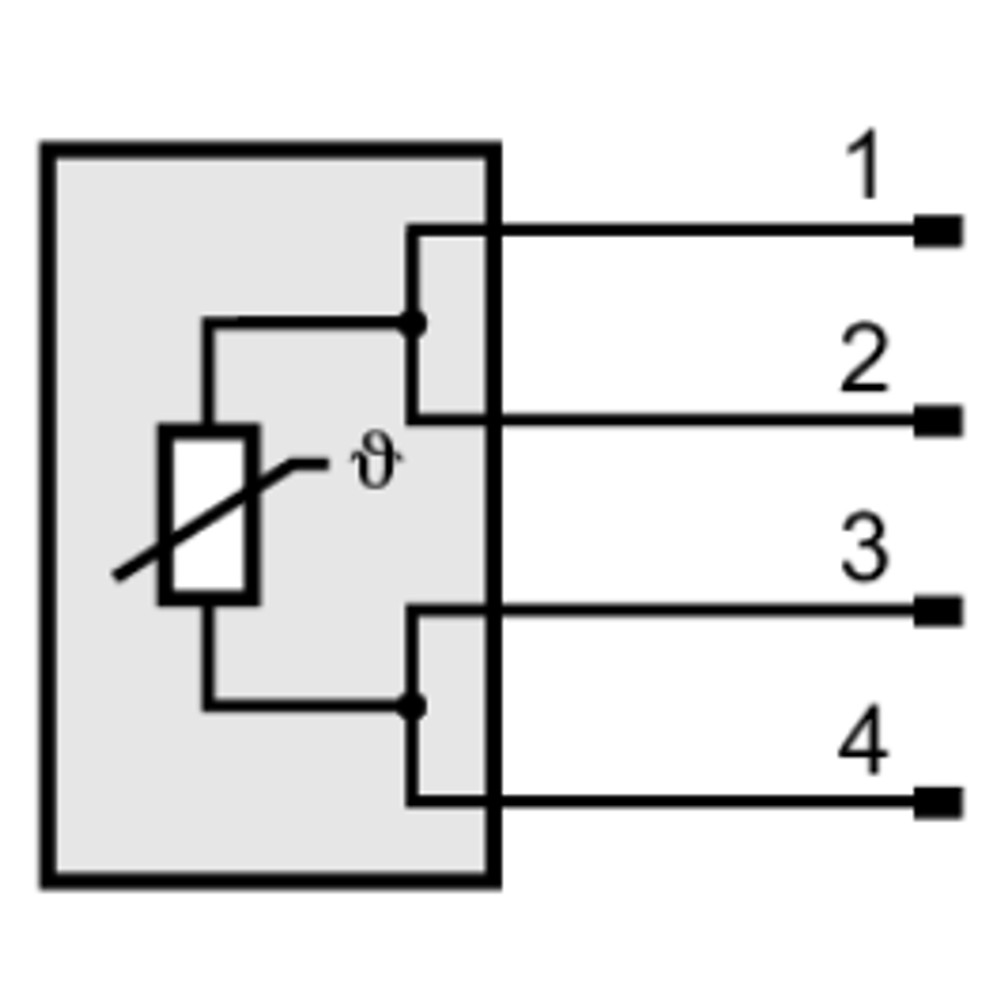

Elétrica Conector M12, codificação A, 4 contatos dourados. Compatível eletricamente com uma unidade de avaliação que aceite sensor Pt100 e tenha ligação correspondente; a ficha não informa pinagem detalhada nem identifica um modelo específico de unidade.

Processo Rosca externa G 1/2. A compatibilidade mecânica depende da conexão fêmea correspondente e da adequação dos materiais e limites de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada para Pt100 e conexão elétrica correspondente ao M12 codificado A de 4 contatos	✓	O produto possui elemento 1 x Pt100 e conexão elétrica M12 com codificação A e 4 contatos.
Processo com conexão fêmea G 1/2, faixa de -40 a 150 °C e pressão não superior a 160 bar	✓	A conexão, a faixa de medição e a resistência à pressão correspondem aos limites especificados.
Entrada de avaliação exclusiva para termopar ou outro elemento que não aceite Pt100	✗	O elemento de medição informado é Pt100; não há evidência de compatibilidade com outras tecnologias de sensor.
Processo acima de 150 °C, abaixo de -40 °C ou acima de 160 bar	✗	Essas condições ultrapassam, respectivamente, a faixa de medição ou a resistência à pressão declaradas.
Equipamento com rosca de processo diferente de G 1/2	✗	A rosca informada é G 1/2 externa; outra rosca requer verificação de adaptação mecânica.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TM4431 Pt100, conexão de processo G 1/2, comprimento de instalação 100 mm, -40 a 150 °C, conexão elétrica M12

Confirme que a conexão do processo é compatível com a rosca externa G 1/2 e que o local de montagem aceita 100 mm de comprimento de instalação.
Verifique se a temperatura do processo está entre -40 e 150 °C, a pressão é de até 160 bar e a temperatura ambiente está entre -25 e 80 °C.
Avalie a compatibilidade do fluido com aço inoxidável 1.4404 (316L) e FKM antes da montagem.
Monte o sensor sem exceder o torque máximo especificado de 45 Nm; siga os procedimentos aplicáveis à vedação da conexão.
Conecte o M12 codificado A de 4 contatos a uma unidade de avaliação que aceite Pt100; consulte o datasheet para confirmar a ligação elétrica.
Após a instalação, valide a leitura na unidade de avaliação e verifique se a profundidade de imersão atende ao mínimo de 15 mm.

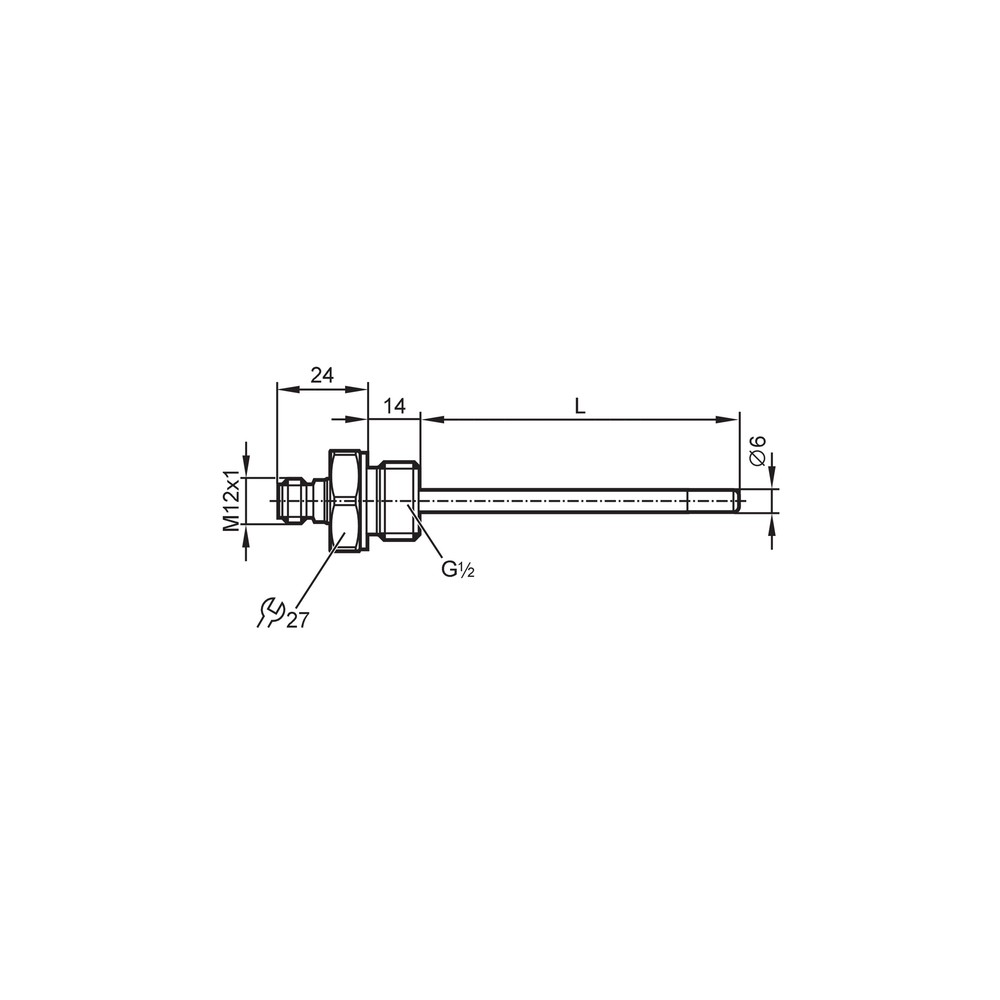

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Incompatibilidade entre a entrada da unidade e o elemento Pt100, ou falha na conexão M12.	Confirme que a entrada aceita Pt100 e inspecione a conexão M12 e seus contatos; compare a ligação com o datasheet do fabricante.
A leitura aparece instável ou intermitente.	Conexão elétrica inadequada, contato intermitente ou interferência na instalação.	Verifique o encaixe do conector, a condição dos contatos e a ligação até a unidade de avaliação; consulte as instruções de instalação do fabricante.
A leitura não corresponde à temperatura esperada.	Condição de processo fora da faixa especificada, profundidade de imersão insuficiente ou avaliação incompatível.	Confirme a temperatura do processo, o mínimo de 15 mm de imersão e a configuração de entrada Pt100 da unidade.
Há vazamento ou dificuldade para manter a conexão no processo.	Rosca incompatível, montagem incorreta ou torque fora do limite especificado.	Confirme a rosca fêmea G 1/2 e revise a montagem sem exceder 45 Nm; examine a conexão e os materiais de vedação usados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM TM4431 em português (Datasheet) Desenho em escala do TM4431 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TM4431 e para que serve?

É um sensor de temperatura com elemento Pt100 classe A, destinado à conexão a unidades de avaliação. Mede temperaturas na faixa de -40 a 150 °C.

Quais conexões e elemento de medição ele usa?

O TM4431 tem conexão de processo G 1/2 externa e conexão elétrica M12 codificada A com 4 contatos dourados. O elemento é 1 x Pt100 conforme DIN EN 60751, classe A.

O produto acompanha cabo ou unidade de avaliação?

A ficha informa embalagem com 1 peça e não relaciona cabo, unidade de avaliação ou outros acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial do item.

Posso usar este sensor acima de 150 °C ou abaixo de -40 °C?

Não: a faixa de medição especificada é de -40 a 150 °C. Para temperaturas fora desses limites, selecione uma configuração cuja faixa declarada cubra o processo.

Ele serve para uma entrada exclusiva para termopar?

A ficha especifica um elemento Pt100, não um termopar. Portanto, só deve ser conectado a uma entrada de avaliação compatível com Pt100.

O sensor está instalado, mas a leitura não aparece; o que verifico antes de trocar?

Confirme primeiro se a unidade aceita Pt100 e se o conector M12 está corretamente conectado. Depois, verifique a ligação conforme o datasheet e a configuração da unidade de avaliação.

A leitura está instável; isso significa que o sensor precisa ser substituído?

Não necessariamente; a ficha não permite concluir isso sem diagnóstico. Verifique o encaixe e os contatos M12, a ligação elétrica e a compatibilidade da entrada antes de substituir o sensor.

Devo escolher este modelo ou um sensor com outra tecnologia?

Escolha o TM4431 quando o sistema exigir Pt100, conexão G 1/2 externa e faixa de -40 a 150 °C. Se a entrada exigir outra tecnologia ou o processo requerer outra faixa ou rosca, compare com um modelo que atenda a esses requisitos.

Que cuidados devo ter na instalação mecânica?

Confirme a rosca G 1/2 e não exceda o torque máximo de 45 Nm. Respeite a profundidade mínima de imersão de 15 mm e verifique a compatibilidade do fluido com aço inoxidável 316L e FKM.

Como confirmar a ligação dos quatro contatos M12?

Consulte o datasheet do fabricante para a pinagem antes de energizar ou conectar à unidade de avaliação. A ficha disponível identifica M12 codificado A, 4 contatos, mas não fornece aqui o esquema de pinos.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência varia conforme a temperatura; neste produto, é o elemento de medição informado.

Classe A

Classe de tolerância do elemento Pt100 conforme a norma indicada pelo fabricante.

G 1/2

Especificação da rosca externa usada para a conexão mecânica ao processo.

IP68 / IP69K

Graus de proteção declarados para o produto; as condições específicas de ensaio devem ser consultadas na documentação do fabricante.

T05 / T09

Parâmetros usados na ficha para indicar tempos dinâmicos de resposta do sensor.
