Sensor de Temperatura IFM TM4411

Pré-visualizar: TM4411 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100 G 1/2 50mm M12

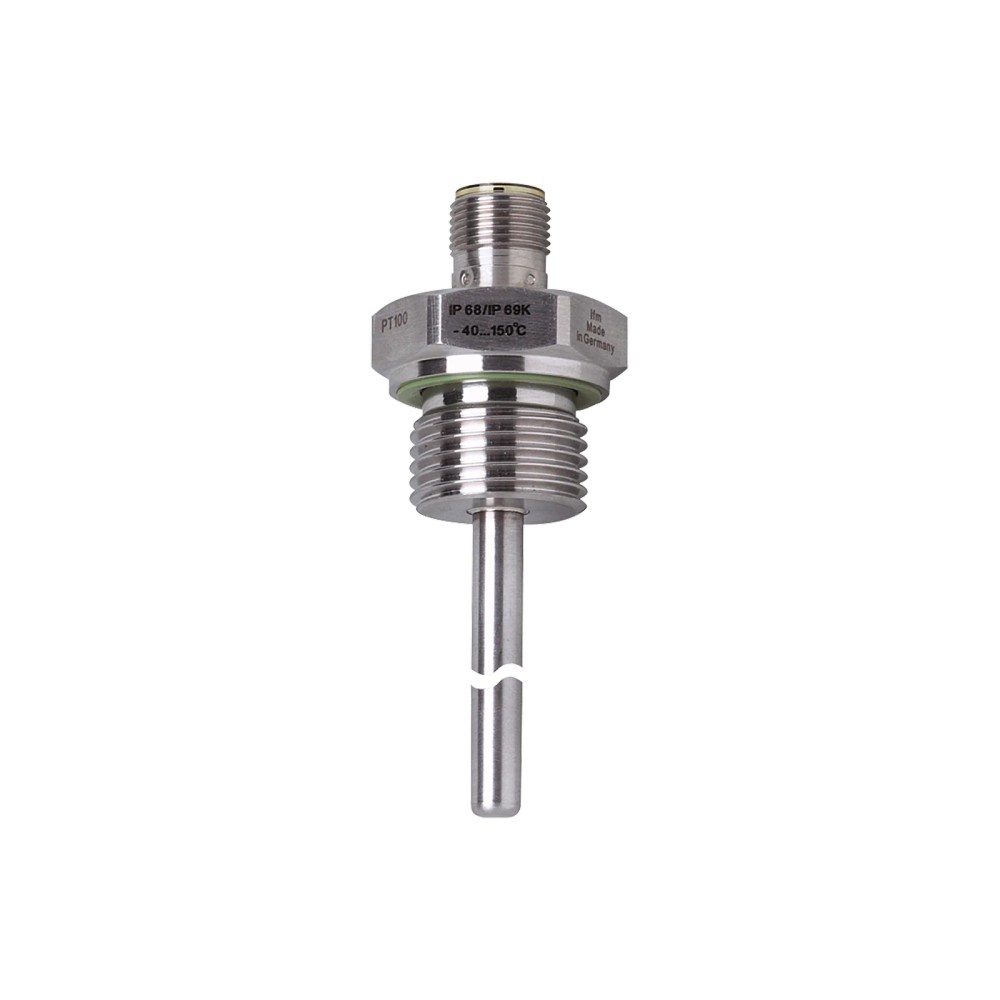

TM4411 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100 G 1/2 50mm M12

Imagem meramente ilustrativa

R$ 1.233,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4411
EAN: 4021179262521
NCM do produto: 85332190

Destaques do Produto Elemento sensor...mais

Fechar menu

Saiba mais sobre: "TM4411 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100 G 1/2 50mm M12"

Destaques do Produto

Elemento sensor

Pt100, classe A conforme DIN EN 60751

Faixa de temperatura

-40...150 °C

Rosca de processo

G 1/2 externa

Comprimento de instalação

50 mm

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima especificada

250 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TM4411 Pt100, G 1/2, comprimento de instalação de 50 mm, conexão M12

O IFM TM4411 é um sensor de temperatura com conexão de processo, destinado à medição de temperatura em processos. Utiliza um elemento Pt100 conforme DIN EN 60751, classe A, e cobre a faixa de -40 a 150 °C. Conta com rosca externa G 1/2, comprimento de instalação de 50 mm e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100, DIN EN 60751, classe A
Faixa de medição	-40...150 °C (-40...302 °F)
Conexão de processo	G 1/2, rosca externa
Comprimento de instalação	50 mm
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Resistência à pressão	250 bar / 25 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L) e FKM
Proteção	IP 68; IP 69K
Tempo de resposta T05 / T09	1 / 3 s, conforme DIN EN 60751
Precisão	± (0,15 K + 0,002 x \|t\|)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos que requerem medição de temperatura por Pt100 e conexão de processo com rosca externa G 1/2.
Instalações em que o comprimento de instalação de 50 mm e a faixa de -40...150 °C atendam ao projeto.
Aplicações cuja pressão de processo não exceda 250 bar e cujos materiais em contato com o fluido sejam compatíveis com o fluido utilizado.

⚠ Considere outro se precisa de:

Aplicações que exijam temperatura fora da faixa especificada de -40...150 °C.
Instalações com conexão de processo diferente de G 1/2 externa sem adaptador ou interface compatível validada.
Aplicações com pressão superior a 250 bar ou incompatibilidade química com aço inoxidável 1.4404 (316L) ou FKM.

APLICAÇÕES E USO

Medição de temperatura em processos com fluidos líquidos ou gasosos, conforme a classificação registrada na ficha; a compatibilidade do fluido com 1.4404/316L e FKM precisa ser verificada.
Instalações de processo com conexão G 1/2 externa, comprimento de instalação de 50 mm e pressão dentro do limite especificado de 250 bar.
Monitoramento em sistemas que aceitem um elemento Pt100 classe A e tenham interface elétrica compatível com M12 de 4 contatos; essa compatibilidade elétrica deve ser confirmada pela pinagem no datasheet.
A ficha não identifica setores industriais ou aplicações específicas comprovadas; usos em processos particulares são possibilidades condicionadas à validação de faixa de temperatura, pressão, materiais e instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TM4411 Pt100, G 1/2, comprimento de instalação de 50 mm, conexão M12, verifique estes pontos:

Escolha o TM4411 quando

O projeto exigir elemento Pt100 classe A, faixa de -40...150 °C, rosca externa G 1/2 e comprimento de instalação de 50 mm, respeitando o limite de pressão de 250 bar.

Avalie outra configuração quando

A temperatura de processo estiver fora da faixa, a conexão mecânica necessária não for G 1/2 externa, o comprimento de instalação requerido for diferente ou os materiais 1.4404/316L e FKM não forem compatíveis com o fluido. Confirme a configuração alternativa no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo / SKU / Part number	TM4411	Código do produto para identificação e seleção.
GTIN	4021179262521	Identificador comercial informado na ficha.
Tipo de produto	Sensor de temperatura com conexão de processo	Categoria funcional do dispositivo.
Unidades por embalagem	1 peça	Quantidade indicada na ficha técnica.

Medição e desempenho
Elemento de medição	1 x Pt100, DIN EN 60751, classe A	Elemento resistivo e norma/classe de referência.
Faixa de medição	-40...150 °C; -40...302 °F	Limites de medição informados pelo fabricante.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão especificada; t representa a temperatura conforme a referência do fabricante.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores conforme DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima especificada para imersão.

Conexões e instalação de processo
Conexão de processo	G 1/2, rosca externa	Interface mecânica para instalação no processo.
Comprimento de instalação EL	50 mm	Comprimento de instalação declarado na ficha.
Comprimento da sonda L	36 mm	Dimensão da sonda indicada na ficha técnica.
Diâmetro da sonda	6 mm	Dimensão física da sonda.
Máximo torque de aperto	45 Nm	Limite de torque especificado para a conexão.

Conexão elétrica e proteção
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Tipo de conector e características dos contatos; pinagem não reproduzida nesta ficha.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; condições específicas devem ser consultadas no datasheet.

Limites de processo
Resistência à pressão	250 bar / 25 MPa	Limite de pressão especificado para o sensor.
Substâncias / meios indicados	Fluidos líquidos e gasosos	Tipos de meio registrados na ficha; compatibilidade química deve ser verificada.

Materiais
Material do corpo	Aço inoxidável 1.4404 (316L)	Material informado para o corpo.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); FKM	Materiais molhados; avaliar compatibilidade com o fluido e condições de processo.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento especificados.

Resistência mecânica
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio declarada pelo fabricante.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (10...2000 Hz)	Condição de ensaio declarada pelo fabricante.

Dados físicos e confiabilidade
Dimensões	Ø 30 / L = 74 mm	Dimensões gerais informadas na ficha.
Formato do invólucro	Cilíndrico	Formato físico do invólucro.
Peso	128 g	Peso informado no dataset do produto.
MTTF	22831 anos	Valor MTTF reproduzido conforme dataset; consulte a documentação do fabricante para as condições e metodologia aplicáveis.
Observação de segurança	Tensão de serviço supply class 2 conforme cULus; valores para segurança aplicam à água	Observação reproduzida do dataset; verificar as condições completas no datasheet.

COMPATIBILIDADE

Comunicação

• Elemento sensor resistivo Pt100; não há protocolo de comunicação digital especificado na ficha fornecida.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. A ficha não informa o pinout; confirme a atribuição dos contatos no datasheet antes de ligar ao sistema de medição.

Processo Rosca externa G 1/2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada ou sistema de medição configurado para sensor Pt100 e ligação compatível com o conector M12 de 4 contatos	✓	O produto possui elemento de medição 1 x Pt100 e conexão elétrica M12, codificação A, com 4 contatos; a pinagem deve ser confirmada no datasheet.
Ponto de instalação com conexão de processo G 1/2 externa e espaço para comprimento de instalação de 50 mm	✓	A rosca e o comprimento de instalação correspondem às especificações do sensor.
Processo com pressão superior a 250 bar	✗	A resistência à pressão especificada é 250 bar / 25 MPa.
Processo cuja temperatura ultrapasse -40...150 °C	✗	A faixa de medição especificada termina em -40 °C e 150 °C.
Sistema que exija saída digital ou protocolo de comunicação não indicado na ficha	✗	A ficha identifica um elemento Pt100 e não especifica protocolo ou saída digital.
Aplicação com fluido incompatível com aço inoxidável 1.4404 (316L) ou FKM	✗	Esses são os materiais especificados em contato com o fluido; a compatibilidade química deve ser verificada para o fluido real.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TM4411 Pt100, G 1/2, comprimento de instalação de 50 mm, conexão M12

Confirme que o ponto de montagem utiliza conexão de processo G 1/2 externa compatível e que o espaço disponível aceita o comprimento de instalação de 50 mm.
Verifique a compatibilidade química do fluido com aço inoxidável 1.4404 (316L) e FKM.
Confirme que a temperatura do processo está entre -40 e 150 °C e que a pressão não excede 250 bar.
Instale o sensor respeitando o torque máximo especificado de 45 Nm e os procedimentos aplicáveis ao conjunto de processo.
Conecte o M12 de codificação A e 4 contatos a uma entrada compatível com Pt100; consulte o datasheet para identificar a pinagem antes de energizar ou medir.
Após a instalação, confira a vedação, a conexão elétrica e a leitura do sistema; valide as condições de imersão e operação conforme o datasheet.

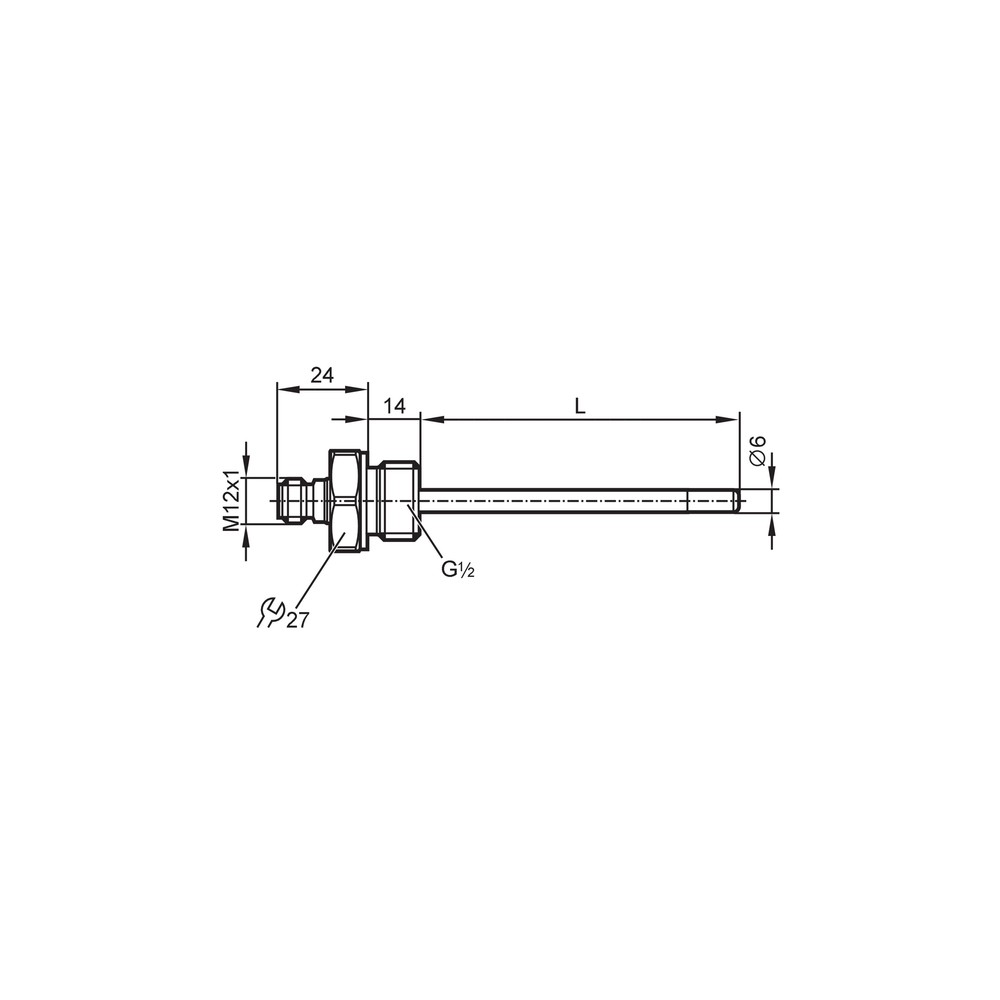

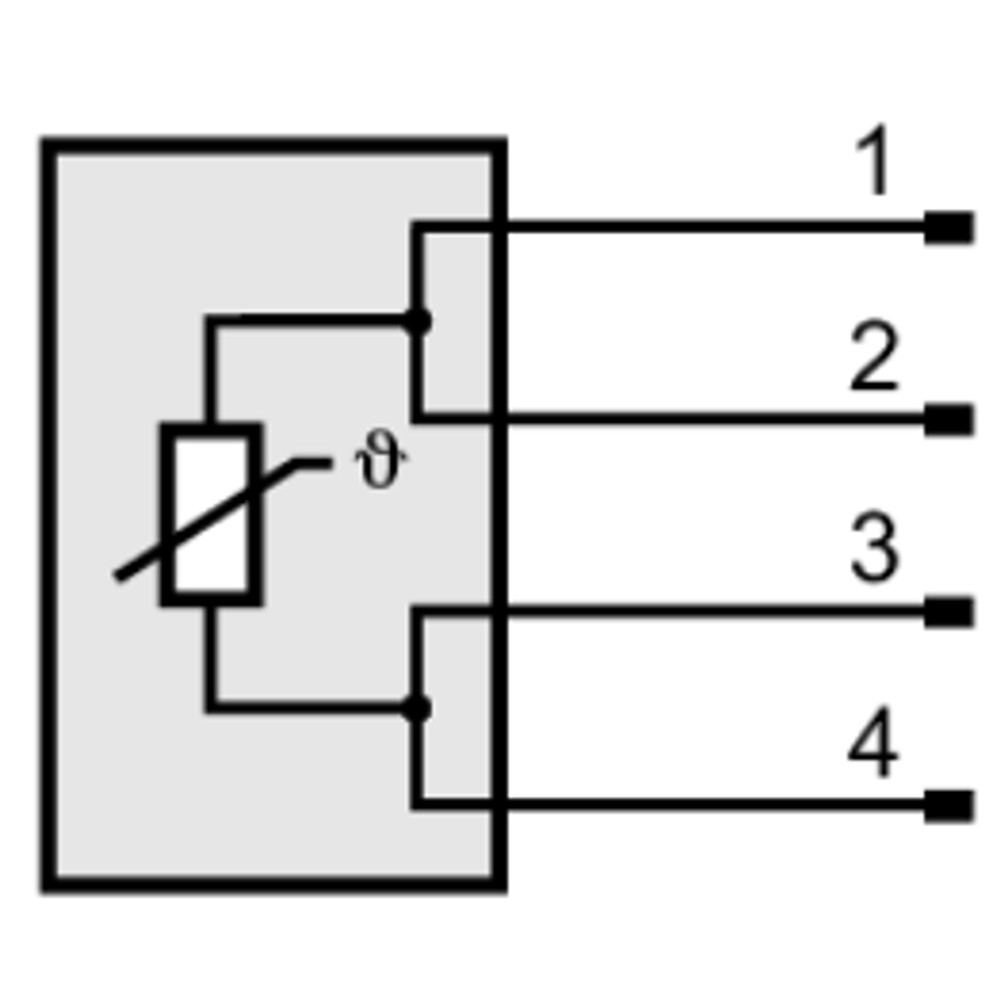

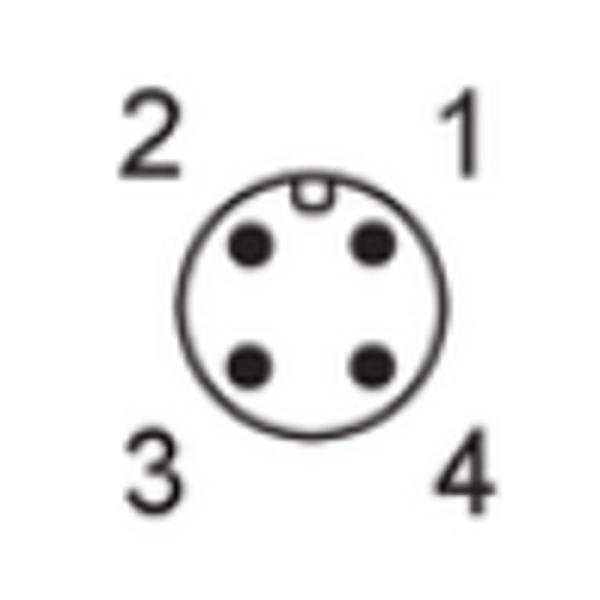

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura ausente ou aberta no sistema.	Conector M12 desconectado, cabo ou contatos com falha, ou entrada configurada de forma incompatível com Pt100.	Inspecione o acoplamento M12 e o cabo; confira a configuração da entrada e a continuidade/medição do elemento segundo o datasheet.
Leitura instável ou discrepante em relação ao processo.	Conexão elétrica intermitente, ligação incorreta dos contatos ou incompatibilidade entre a configuração de entrada e o elemento Pt100.	Revise o assentamento do conector e a pinagem no datasheet; compare a configuração do instrumento receptor com Pt100.
Vazamento na conexão de processo.	Montagem inadequada, vedação incompatível ou torque fora do limite especificado.	Inspecione a interface G 1/2 e a vedação, verifique o procedimento de montagem e confirme que o torque não excedeu 45 Nm.
Falha, dano ou leitura irregular após exposição ao processo.	Temperatura ou pressão fora dos limites, ou incompatibilidade do fluido com os materiais em contato.	Compare as condições reais com a faixa de -40...150 °C e o limite de 250 bar; valide a compatibilidade do fluido com 1.4404/316L e FKM.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TM4411 em português (Datasheet) Desenho em escala IFM TM4411 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TM4411 e que tipo de entrada ele exige?

É um sensor de temperatura com elemento Pt100 classe A. Deve ser conectado a um sistema de medição compatível com Pt100; a pinagem do M12 deve ser consultada no datasheet.

O que acompanha o produto e qual conexão elétrica ele usa?

A ficha informa uma unidade por embalagem e conexão M12, codificação A, com 4 contatos banhados a ouro. Não há acessórios listados como inclusos.

Este sensor serve para processos acima de 150 °C ou 250 bar?

Não, esses valores excedem os limites especificados: a faixa termina em 150 °C e a resistência à pressão é de 250 bar.

Posso instalar o TM4411 em uma conexão que não seja G 1/2 externa?

A conexão de processo especificada é G 1/2 externa. Outra interface requer adaptação compatível validada para a instalação; a ficha não especifica adaptadores.

O sistema não apresenta leitura: o que devo verificar antes de trocar o sensor?

Verifique o acoplamento M12, o cabo, a pinagem indicada no datasheet e se a entrada do sistema está configurada para Pt100.

A leitura oscila; isso significa que o sensor está danificado?

Não necessariamente. Verifique primeiro contatos e ligação elétrica, além da configuração da entrada para Pt100, antes de concluir que o elemento está defeituoso.

Quando escolher este modelo em vez de outro sensor de temperatura?

Escolha o TM4411 quando a aplicação exigir Pt100 classe A, faixa de -40...150 °C, G 1/2 externa e instalação de 50 mm. Se um desses requisitos diferir, compare as especificações de outra configuração.

Preciso comprar um kit ou há peças avulsas incluídas?

A ficha indica uma peça por embalagem e não lista acessórios ou kit. Confirme separadamente os componentes de conexão necessários para a instalação.

Quais cuidados devo tomar ao instalar o sensor?

Confirme a compatibilidade do fluido e dos limites do processo, respeite o torque máximo de 45 Nm e consulte o datasheet para a pinagem do M12.

O TM4411 funciona com protocolo digital de comunicação?

A ficha especifica um elemento Pt100, não um protocolo digital. A integração deve ser feita com uma entrada compatível com Pt100.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência varia com a temperatura; neste sensor, é especificado como 1 x Pt100. (Ref.: DIN EN 60751, classe A)

Classe A

Classe de tolerância do elemento de medição Pt100 indicada pelo fabricante. (Ref.: DIN EN 60751, classe A)

G 1/2

Especificação da rosca de conexão de processo; no TM4411, a rosca é externa. (Ref.: conexão de processo G 1/2)

T05 / T09

Parâmetros de tempo dinâmico de resposta térmica informados para o sensor. (Ref.: 1 / 3 s, DIN EN 60751)

IP 68 / IP 69K

Graus de proteção declarados para o produto; as condições de ensaio e aplicação devem ser consultadas na documentação técnica. (Ref.: proteção IP 68; IP 69K)
