Sensor de Temperatura IFM TM4331

Pré-visualizar: TM4331 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 1/2 NPT 160bar

TM4331 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 1/2 NPT 160bar

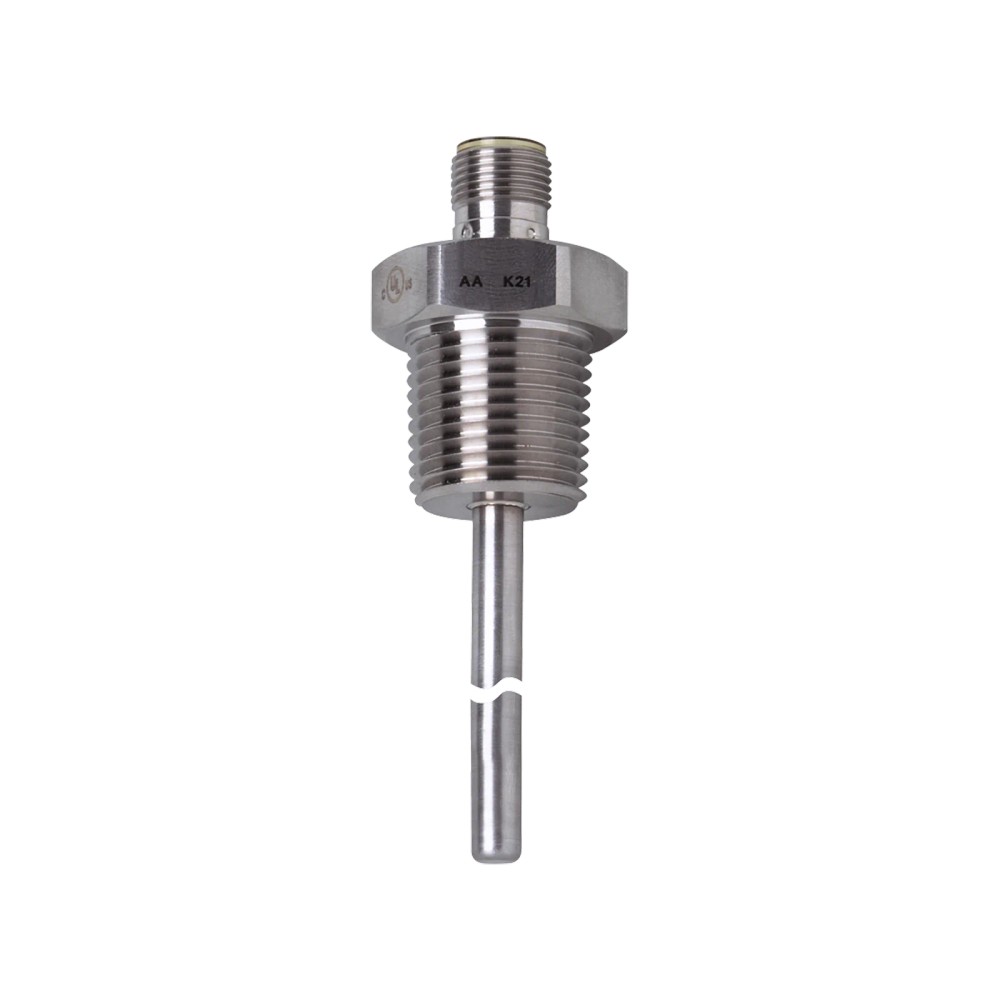

Imagem meramente ilustrativa

R$ 1.262,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4331
EAN: 4021179262491
NCM do produto: 85332190

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TM4331 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 1/2 NPT 160bar"

Destaques do Produto

Faixa de temperatura

-40 a 150 °C

Elemento sensor

Pt100, classe A

Rosca de processo

1/2″ NPT externa

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

160 bar

Comprimento de instalação

100 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura ifm TM4331, Pt100 classe A, conexão de processo 1/2″ NPT e conexão elétrica M12

O ifm TM4331 é um sensor de temperatura com elemento Pt100 para conexão a unidades de avaliação. É indicado para medir a temperatura de fluidos líquidos e gasosos dentro da faixa de -40 a 150 °C. Possui conexão de processo com rosca externa 1/2″ NPT, conexão elétrica M12 e resistência à pressão de até 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de temperatura com conexão de processo
Elemento de medição	1 × Pt100, classe A conforme DIN EN 60751
Alcance de medição	-40 a 150 °C
Conexão de processo	Rosca externa 1/2″ NPT
Conexão elétrica	M12, codificação A, 4 contatos dourados
Comprimento de instalação	100 mm
Resistência à pressão	160 bar / 16 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L
Grau de proteção	IP68 e IP69K
Tempo de resposta T05 / T09	1 s / 3 s, conforme DIN EN 60751

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos, dentro da faixa de -40 a 150 °C e respeitando os limites de pressão e temperatura indicados.
Instalações com conexão de processo 1/2″ NPT fêmea compatível com a rosca externa do sensor.
Sistemas de avaliação que aceitem o sinal de um elemento Pt100 classe A e a conexão elétrica M12 especificada.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de -40 a 150 °C.
Instalações com pressão de processo superior a 160 bar.
Pontos de instalação que não aceitem rosca externa 1/2″ NPT ou que exijam outro comprimento de instalação.

APLICAÇÕES E USO

Uso especificado: medição de temperatura de fluidos líquidos e gasosos, com elemento Pt100 e conexão a uma unidade de avaliação compatível.
Possibilidade de aplicação: monitoramento de temperatura em linhas de processo que aceitem rosca 1/2″ NPT externa, comprimento de instalação de 100 mm e as condições de pressão e temperatura indicadas. A adequação ao processo deve ser validada pelo projetista.
Limites: faixa de medição de -40 a 150 °C e resistência à pressão informada de até 160 bar. A temperatura ambiente indicada é de -25 a 80 °C.
A ficha registra que os valores de segurança se aplicam à água; para outros fluidos, confirme compatibilidade química e condições de processo com a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura ifm TM4331, Pt100 classe A, conexão de processo 1/2″ NPT e conexão elétrica M12, verifique estes pontos:

Escolha o TM4331 quando

A aplicação exigir elemento Pt100 classe A, medição entre -40 e 150 °C, montagem por rosca externa 1/2″ NPT e comprimento de instalação de 100 mm.

Avalie outra configuração quando

O processo exceder 160 bar, operar fora da faixa de medição indicada ou exigir conexão de processo diferente de 1/2″ NPT. Confirme também a compatibilidade do elemento Pt100 e da ligação M12 com a unidade de avaliação antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Marca informada para o produto.
Modelo	TM4331	Código do produto e part number.
SKU	TM4331	Identificação comercial do item.
GTIN	4021179262491	Identificador global do produto.
Categoria	Sensor de temperatura	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	144,5 g	Valor cadastral do produto.
NCM	8533.21.90	Classificação fiscal informada no cadastro.

Área de aplicação
Meio de medição	Fluidos líquidos e gasosos	Meios indicados na ficha do produto.
Aplicação	Conexão a unidades de avaliação	O sensor fornece medição por elemento Pt100; a unidade de avaliação deve ser compatível.

Faixa de medição
Alcance de medição	-40 a 150 °C; -40 a 302 °F	Limites de medição especificados.
Elemento de medição	1 × Pt100, classe A	Elemento conforme DIN EN 60751.
Precisão	± (0,15 K + 0,002 × \|t\|)	Expressão de precisão informada pelo fabricante; t representa a temperatura conforme a especificação.

Conexões e sinais
Conexão elétrica	1 × M12, codificação A, 4 contatos dourados	Tipo e configuração de contato indicados na ficha; consultar o datasheet para atribuição dos pinos.
Conexão de processo	Rosca externa 1/2″ NPT	Interface mecânica de montagem no processo.
Sinal de medição	Pt100	Elemento destinado a unidades de avaliação compatíveis; nenhum protocolo digital é informado.

Tempos de resposta
Tempo de resposta T05	1 s	Valor informado conforme DIN EN 60751.
Tempo de resposta T09	3 s	Valor informado conforme DIN EN 60751.

Condições de processo e ambientais
Resistência à pressão	160 bar / 16 MPa	Limite de pressão especificado; as observações de segurança da ficha indicam que os valores de segurança se aplicam à água.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente indicada para operação.
Temperatura de armazenamento	-40 a 100 °C	Faixa indicada para armazenamento.
Grau de proteção	IP68; IP69K	Classificações de proteção informadas na ficha; observar as condições de ensaio e instalação do fabricante.
Classe de proteção	III	Classificação indicada pelo fabricante.
Tensão de serviço	Supply class 2 conforme cULus	Observação de alimentação registrada na ficha; conferir o datasheet para condições aplicáveis.

Dados mecânicos
Comprimento de instalação	100 mm	Comprimento de instalação informado para montagem no processo.
Comprimento da sonda	92 mm	Dimensão da sonda indicada na ficha.
Comprimento total	135 mm	Dimensão total cadastrada.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Dimensões do invólucro	Ø 30 mm; comprimento total 135 mm	Dimensões gerais informadas no cadastro.
Formato do invólucro	Cilíndrico	Formato construtivo cadastrado.
Profundidade mínima de imersão	15 mm	Valor mínimo de imersão informado na ficha.
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L	Material indicado para as partes em contato com o meio.
Contatos	Banhados a ouro	Característica dos contatos elétricos informada pelo fabricante.

Resistência mecânica
Resistência a choques	50 g por 11 ms, conforme DIN EN 60068-2-27	Condição de resistência a choque indicada na ficha.
Resistência a vibrações	10 g, de 10 a 2000 Hz, conforme DIN EN 60068-2-6	Condição de resistência a vibrações indicada na ficha.

Dados de confiabilidade
MTTF	22831 anos	Valor cadastrado para MTTF; não representa período de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Elemento de medição Pt100; destinado à conexão a unidades de avaliação compatíveis com Pt100. Não há protocolo digital especificado na ficha.

Conexões

Elétrica Conexão M12, codificação A, com 4 contatos dourados. A compatibilidade elétrica depende de a unidade de avaliação aceitar o elemento Pt100 e a ligação correspondente; consulte o datasheet para a atribuição dos contatos.

Processo Rosca externa 1/2″ NPT; comprimento de instalação de 100 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100 e conexão elétrica adequada ao M12 de 4 contatos	✓	O TM4331 possui elemento Pt100 e conexão elétrica M12, codificação A, com 4 contatos.
Conexão de processo fêmea 1/2″ NPT, com espaço para comprimento de instalação de 100 mm	✓	A rosca externa do sensor é 1/2″ NPT e o comprimento de instalação informado é 100 mm.
Aplicação com fluidos líquidos ou gasosos, entre -40 e 150 °C e até 160 bar	✓	Esses meios e limites constam na ficha do produto; devem ser respeitadas as condições específicas do processo.
Processo com pressão acima de 160 bar	✗	A resistência à pressão informada para o sensor é de até 160 bar.
Aplicação que exige temperatura abaixo de -40 °C ou acima de 150 °C	✗	A faixa de medição especificada termina em -40 °C e 150 °C.
Sistema que exige protocolo digital de comunicação integrado ao sensor	✗	A ficha especifica um elemento Pt100 para unidade de avaliação e não informa protocolo digital integrado.

INSTALAÇÃO

Como instalar o Sensor de temperatura ifm TM4331, Pt100 classe A, conexão de processo 1/2″ NPT e conexão elétrica M12

Confirme que a conexão do processo é compatível com a rosca externa 1/2″ NPT e que o ponto de montagem aceita o comprimento de instalação de 100 mm.
Verifique se temperatura, pressão, fluido e temperatura ambiente estão dentro dos limites indicados na ficha e se os materiais são adequados ao processo.
Instale o sensor na conexão de processo seguindo os procedimentos aplicáveis à instalação NPT e às exigências de vedação do sistema; a ficha fornecida não especifica torque de aperto.
Conecte o M12 à unidade de avaliação compatível com Pt100, seguindo a atribuição de contatos indicada no datasheet.
Após a instalação, confira a integridade da conexão mecânica e elétrica e verifique se a unidade de avaliação reconhece corretamente o sinal Pt100.
Valide a leitura em condições controladas de operação e inspecione a montagem conforme os procedimentos de manutenção da instalação.

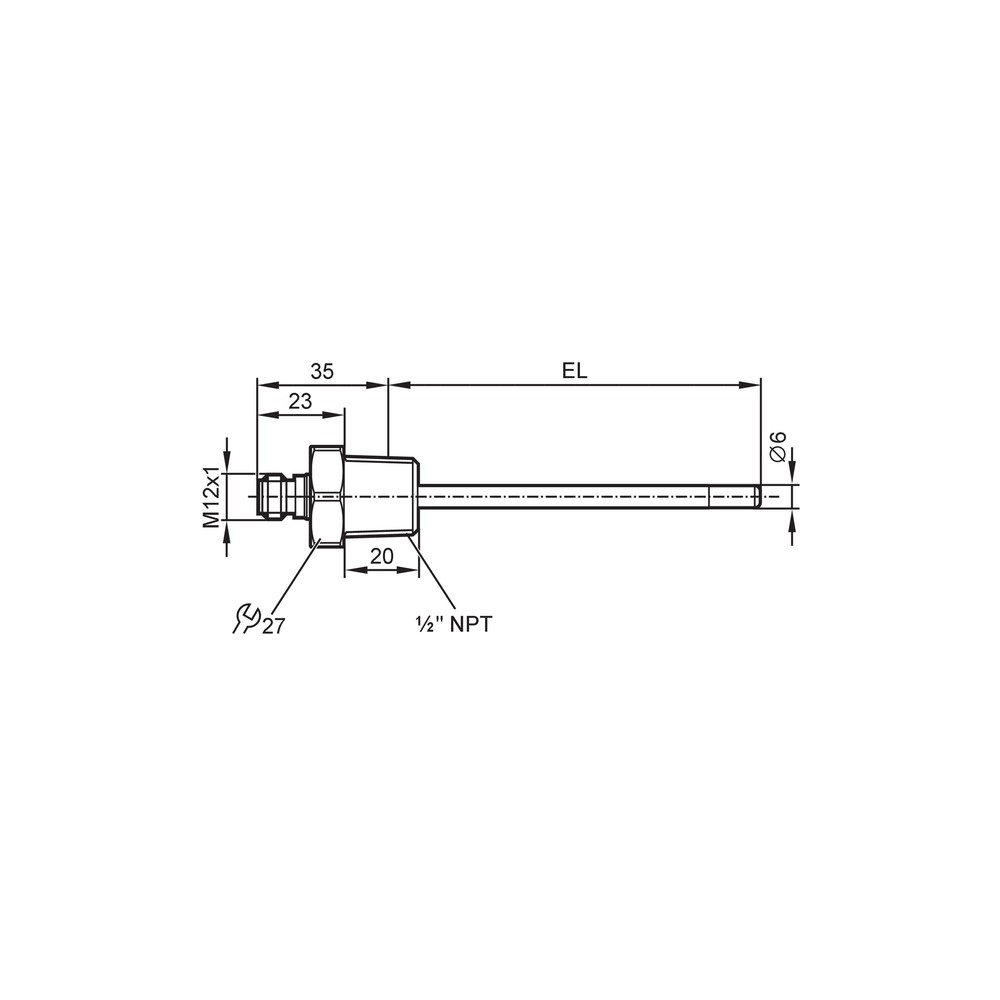

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura do sensor.	Conexão M12 desconectada, ligação incorreta ou entrada da unidade de avaliação incompatível com Pt100.	Verifique o acoplamento M12, confira a atribuição dos contatos no datasheet e confirme que a entrada da unidade aceita Pt100.
A temperatura indicada diverge do valor esperado do processo.	Instalação ou imersão inadequada, condição de processo fora da faixa especificada ou incompatibilidade entre o sensor e a unidade de avaliação.	Confira a profundidade mínima de imersão de 15 mm, os limites de medição e a configuração da entrada Pt100 na unidade de avaliação.
Há vazamento na conexão de processo.	Montagem ou vedação inadequada na rosca externa 1/2″ NPT, ou condição de pressão superior ao limite indicado.	Inspecione a conexão e a vedação conforme o procedimento da instalação e confirme que a pressão não excede 160 bar.
A leitura fica instável ou apresenta interrupções.	Contato elétrico deficiente no M12, dano na ligação ou exposição a vibrações acima das condições especificadas.	Inspecione o conector e a ligação elétrica; compare as condições de vibração com o limite informado de 10 g, entre 10 e 2000 Hz.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do TM4331 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TM4331 e para que tipo de medição serve?

É um sensor de temperatura com elemento Pt100 classe A, destinado à conexão a uma unidade de avaliação. A ficha indica uso para medição de fluidos líquidos e gasosos.

Que conexão elétrica e de processo esse sensor usa?

Ele possui conexão elétrica M12, codificação A, com 4 contatos dourados, e rosca externa de processo 1/2″ NPT. A unidade de avaliação deve aceitar Pt100.

O produto acompanha cabo, unidade de avaliação ou outros acessórios?

A ficha informa uma peça por embalagem, mas não lista cabo, unidade de avaliação ou acessórios inclusos. Confirme o conteúdo fornecido antes da instalação.

O TM4331 serve para medir temperaturas acima de 150 °C?

Não, a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, é necessário selecionar um sensor cuja faixa cubra a condição do processo.

Posso usar este sensor em uma conexão que não seja 1/2″ NPT?

A ficha especifica rosca externa 1/2″ NPT. Não há adaptadores ou outras versões de conexão informados para este produto.

A unidade de avaliação acusa circuito aberto; o que devo verificar antes de trocar o sensor?

Verifique o acoplamento M12, a integridade da ligação e a atribuição dos contatos no datasheet. Confirme também se a entrada da unidade de avaliação é compatível com Pt100.

A leitura está diferente da temperatura do processo; o sensor pode estar com defeito?

Antes de substituir, confira se a unidade de avaliação está configurada para Pt100, se a instalação atende à profundidade mínima de imersão de 15 mm e se o processo está dentro da faixa de medição.

Devo comprar o TM4331 ou um sensor com outro tipo de elemento?

Escolha o TM4331 se o sistema aceitar Pt100 classe A, conexão elétrica M12 especificada e rosca de processo 1/2″ NPT. Se a unidade exigir outro elemento ou outra conexão, selecione uma versão compatível com esses requisitos.

Como devo instalar o sensor no processo?

Confirme primeiro a compatibilidade da rosca, da pressão e do espaço de instalação; conecte o M12 à entrada Pt100 conforme o datasheet. A ficha não fornece torque de aperto, então siga o procedimento de montagem aplicável à conexão NPT.

O TM4331 mede corretamente qualquer fluido dentro da faixa de temperatura?

A ficha indica fluidos líquidos e gasosos, mas registra que os valores de segurança se aplicam à água. Para outros meios, valide a compatibilidade química e as condições de processo com o fabricante.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de platina usado para medir temperatura; o TM4331 utiliza um elemento Pt100 classe A. (Ref.: DIN EN 60751)

Classe A

Classe de tolerância do elemento de medição conforme a norma indicada pelo fabricante. (Ref.: DIN EN 60751)

NPT

Tipo de rosca de conexão de processo; neste produto, a rosca é externa de 1/2″. (Ref.: conexão de processo 1/2″ NPT)

T05 / T09

Parâmetros de tempo de resposta do sensor especificados pelo fabricante. (Ref.: T05 1 s e T09 3 s, conforme DIN EN 60751)

IP68 / IP69K

Graus de proteção do invólucro informados pelo fabricante; as condições de ensaio e uso devem ser consultadas na documentação técnica. (Ref.: grau de proteção IP68; IP69K)
