Sensor de Temperatura IFM TM4311

Pré-visualizar: TM4311 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 1/2 NPT M12

TM4311 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 1/2 NPT M12

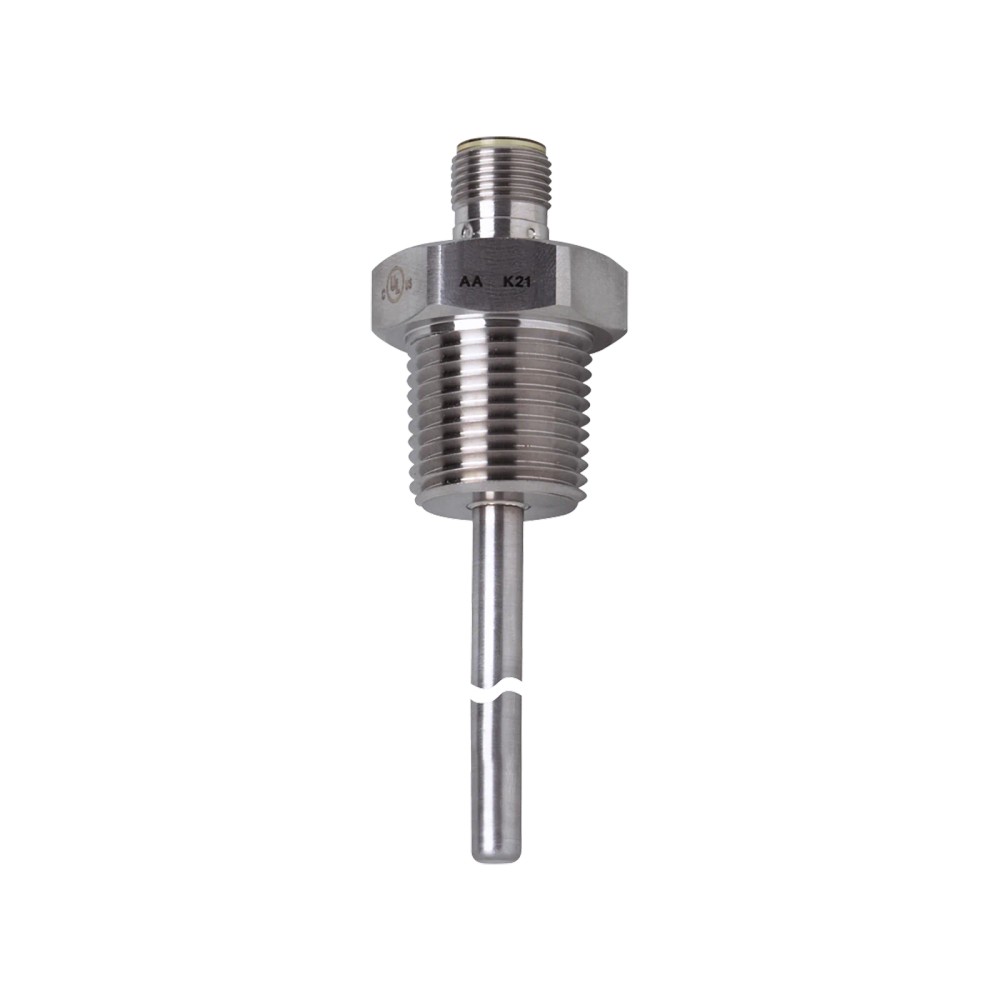

Imagem meramente ilustrativa

R$ 1.233,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4311
EAN: 4021179262484
NCM do produto: 85332190

Destaques do Produto Faixa de medição -40...mais

Fechar menu

Saiba mais sobre: "TM4311 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 1/2 NPT M12"

Destaques do Produto

Faixa de medição

-40 a 150 °C

Elemento

Pt100, classe A

Rosca de processo

1/2" NPT externa

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima especificada

160 bar

Comprimento de instalação

50 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura ifm TM4311 para monitoramento de fluidos, Pt100, 1/2" NPT, conexão M12

O ifm TM4311 é um sensor de temperatura com elemento Pt100 para conexão a unidades de avaliação e medição de fluidos líquidos e gasosos. Possui faixa de medição de -40 a 150 °C, conexão de processo 1/2" NPT externa e conexão elétrica M12. O elemento Pt100 é classe A conforme DIN EN 60751, e a resistência à pressão especificada é de 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C (-40 a 302 °F)
Conexão de processo	1/2" NPT, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Comprimento de instalação	50 mm
Resistência à pressão	160 bar / 16 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)
Proteção do invólucro	IP68 e IP69K
Tempo de resposta T05 / T09	1 s / 3 s, conforme DIN EN 60751
Comprimento total	85 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos quando a aplicação requer elemento Pt100 classe A e a unidade de avaliação é adequada a esse elemento.
Instalações com conexão de processo fêmea compatível com rosca externa 1/2" NPT e comprimento de instalação de 50 mm.
Aplicações cuja faixa requerida esteja entre -40 e 150 °C e cuja pressão não exceda 160 bar, observadas as condições do fabricante.

⚠ Considere outro se precisa de:

Não selecionar se a faixa de temperatura do processo ultrapassar -40 a 150 °C ou se a pressão requerida exceder 160 bar.
Não selecionar para uma conexão de processo que não aceite rosca externa 1/2" NPT, sem adaptador validado para a aplicação.
Não conectar diretamente a uma entrada que não seja compatível com Pt100; a ficha descreve sensor para conexão a unidades de avaliação, não um transmissor com saída analógica ou digital integrada.

APLICAÇÕES E USO

Monitoramento de temperatura de fluidos líquidos ou gasosos, conforme descrição do fabricante, usando Pt100 e uma unidade de avaliação compatível.
Instalação em processo com porta compatível com rosca externa 1/2" NPT, para temperaturas entre -40 e 150 °C e pressão dentro do limite especificado de 160 bar.
Uso em ambiente com temperatura entre -25 e 80 °C; os valores de pressão de segurança têm observação específica para água na ficha. Outras condições devem ser confirmadas no datasheet.
A aplicação em um fluido específico não é detalhada por composição química; validar compatibilidade do material 1.4404/316L com o meio e com as condições do processo.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura ifm TM4311 para monitoramento de fluidos, Pt100, 1/2" NPT, conexão M12, verifique estes pontos:

Escolha o TM4311 quando

A aplicação exigir medição por Pt100 classe A, processo entre -40 e 150 °C, conexão externa 1/2" NPT e profundidade de instalação compatível com o comprimento de instalação de 50 mm.

Avalie outro sensor quando

A entrada do sistema não aceitar Pt100, a conexão mecânica não corresponder à rosca 1/2" NPT, ou a faixa de processo e a pressão requerida estiverem fora dos limites especificados. Confirme também a compatibilidade da unidade de avaliação e do cabo/conector M12 na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com conexão de processo	Classificação do produto na ficha técnica.
Aplicação do fluido	Fluidos líquidos e gasosos	Aplicação descrita no catálogo; verificar compatibilidade do processo e condições de operação.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Elemento de medição e faixa
Elemento de medição	1 x Pt100, classe A	Elemento para conexão a uma unidade de avaliação; classe conforme DIN EN 60751.
Faixa de medição	-40 a 150 °C / -40 a 302 °F	Limites de medição especificados.
Precisão de medição	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão indicada pelo fabricante; t representa a temperatura conforme a especificação.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Valores conforme DIN EN 60751.

Dados elétricos e conexão
Conexão elétrica	1 x M12, codificação A	Tipo e codificação da conexão informados na ficha.
Contatos elétricos	4, dourados	Quantidade e acabamento dos contatos especificados.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Alimentação	Não especificada na ficha fornecida	O produto é descrito como sensor Pt100 para unidade de avaliação; conferir requisitos de ligação no datasheet.
Comunicação / saída	Não há protocolo ou saída de sinal integrada especificados	A ficha identifica elemento Pt100, sem indicar comunicação digital ou transmissor integrado.

Dados de processo e pressão
Conexão de processo	Rosca externa 1/2" NPT	Conexão mecânica de processo; confirmar correspondência com a porta de instalação.
Resistência à pressão	160 bar / 16 MPa	Limite indicado pelo fabricante; observação da ficha informa que valores de segurança se aplicam à água.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada na ficha técnica.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L)	Material especificado para as partes em contato com o fluido.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente indicados.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento indicada na ficha.
Grau de proteção	IP68 e IP69K	Classificações declaradas pelo fabricante; respeitar as condições de instalação e uso do datasheet.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio informada pelo fabricante.
Resistência a vibrações	DIN EN 60068-2-6, 10 g (10 a 2000 Hz)	Condição de ensaio informada pelo fabricante.

Dados mecânicos
Comprimento de instalação	50 mm	Dimensão de instalação indicada no anúncio.
Comprimento da sonda	42 mm	Dimensão da sonda indicada na ficha.
Diâmetro da sonda	6 mm	Dimensão da parte sensora.
Comprimento total	85 mm	Dimensão total indicada no catálogo.
Diâmetro do invólucro	30 mm	Dimensão externa indicada no catálogo.
Formato do invólucro	Cilíndrico	Descrição geométrica do invólucro.
Material do corpo	Aço inoxidável 1.4404 (316L)	Material informado para o corpo.
Peso	138,5 g	Peso informado no conjunto de dados do catálogo.

Identificação e confiabilidade
Marca	ifm	Fabricante identificado no anúncio.
Modelo / SKU	TM4311	Código do produto.
GTIN	4021179262484	Identificador comercial do produto.
MTTF	22831 anos	Valor de MTTF informado no conjunto de dados; não representa garantia de vida útil em campo.
Observação de segurança elétrica	Tensão de serviço supply class 2 conforme cULus	Observação reproduzida na ficha; verificar requisitos de aplicação no documento do fabricante.

COMPATIBILIDADE

Comunicação

• Elemento resistivo Pt100; não há protocolo de comunicação especificado na ficha.

• A ficha não informa saída de comunicação digital nem transmissor integrado.

Conexões

Elétrica 1 x M12, codificação A, com 4 contatos dourados. Elemento de medição 1 x Pt100 classe A; conectar a unidade de avaliação compatível com Pt100. Pinagem detalhada deve ser confirmada no datasheet do fabricante.

Processo Rosca externa 1/2" NPT. Verificar se a conexão fêmea do processo corresponde à rosca NPT e se a instalação permite comprimento de instalação de 50 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100 e conexão elétrica adequada ao M12 do sensor	✓	O produto contém um elemento Pt100 e conexão elétrica M12 codificação A, com 4 contatos.
Entrada de sistema exclusiva para termopar ou outro tipo de sensor, sem suporte a Pt100	✗	O elemento de medição especificado é Pt100; a ficha não indica compatibilidade com termopares ou outros elementos.
Processo com conexão fêmea 1/2" NPT e condições dentro da faixa de medição e pressão especificadas	✓	A rosca externa do sensor é 1/2" NPT; a faixa é -40 a 150 °C e a resistência à pressão indicada é 160 bar.
Processo com conexão incompatível com rosca externa 1/2" NPT, sem adaptação validada	✗	A conexão de processo do sensor é definida como 1/2" NPT externa.
Aplicação que exige protocolo digital ou saída analógica integrada ao próprio sensor	✗	A ficha especifica elemento Pt100 para unidade de avaliação e não informa protocolo ou saída analógica integrada.

INSTALAÇÃO

Como instalar o Sensor de temperatura ifm TM4311 para monitoramento de fluidos, Pt100, 1/2" NPT, conexão M12

Confirme que a conexão do processo aceita rosca externa 1/2" NPT e que a montagem permite o comprimento de instalação de 50 mm.
Verifique se temperatura, pressão e temperatura ambiente permanecem dentro dos limites especificados para o sensor e para a instalação.
Avalie a compatibilidade química do fluido com o aço inoxidável 1.4404 (316L) indicado para contato com o meio.
Instale o sensor na conexão de processo apropriada, utilizando procedimentos e elementos de vedação adequados à instalação NPT; a ficha fornecida não especifica torque ou vedante.
Conecte o M12 de codificação A a uma unidade de avaliação compatível com Pt100; consulte o datasheet para confirmar a pinagem antes de energizar ou comissionar.
Após a montagem, verifique a vedação do processo e compare a leitura com a condição de referência do sistema, respeitando os procedimentos da instalação.

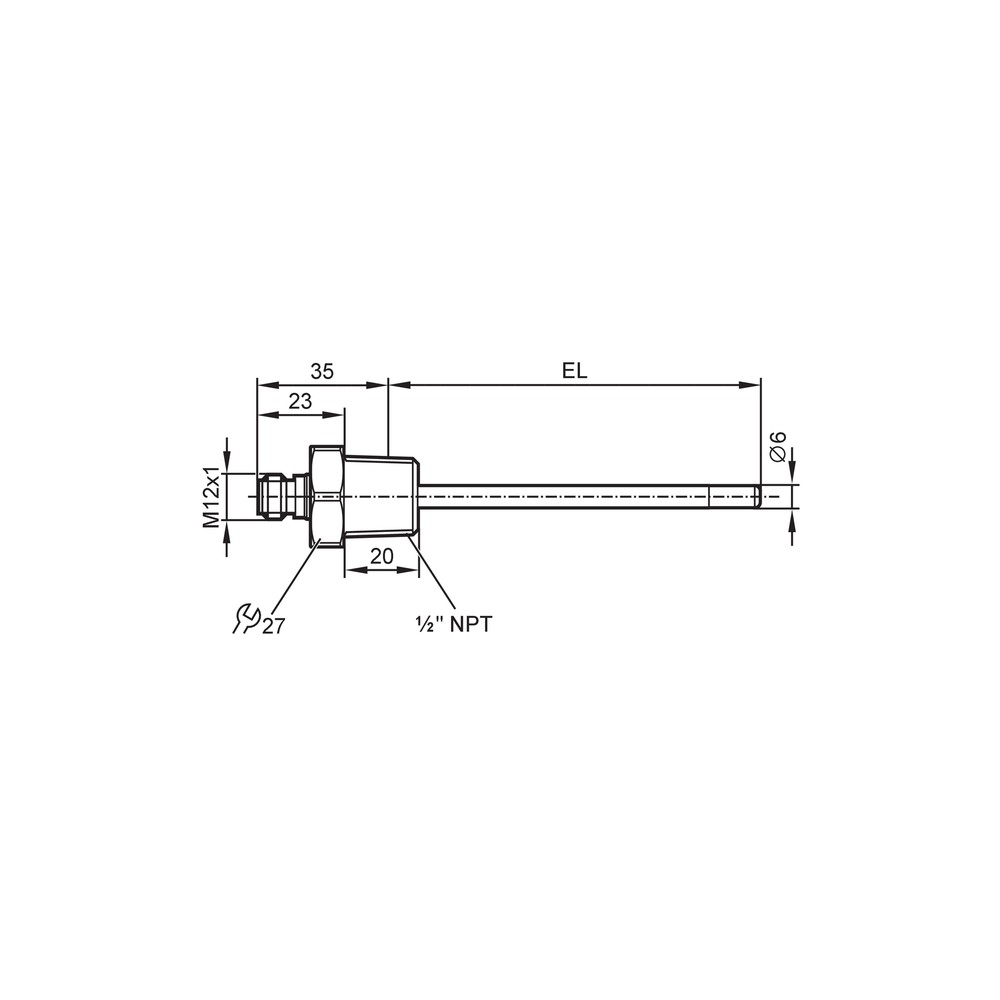

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura ou indica circuito aberto.	Conector M12 não acoplado corretamente, condutor interrompido ou incompatibilidade entre a entrada da unidade e o elemento Pt100.	Inspecione o acoplamento e o cabo; confirme no datasheet a pinagem e verifique se a unidade está configurada para Pt100.
A leitura de temperatura é instável ou não corresponde à referência do processo.	Ligação elétrica inadequada, conexão intermitente ou condição de instalação que não representa a temperatura do fluido.	Confira o conector e a fiação, valide o tipo de entrada Pt100 e confirme a profundidade de imersão e o posicionamento instalados.
Há vazamento na conexão de processo.	Rosca, vedação ou montagem incompatível com a conexão externa 1/2" NPT.	Confirme o padrão da porta, inspecione a rosca e a vedação e verifique o procedimento de montagem adotado; não exceda as condições de pressão especificadas.
O sensor apresenta dano ou leitura fora da faixa durante a operação.	Temperatura ou pressão do processo fora dos limites declarados, ou exposição a condições ambientais não compatíveis.	Compare temperatura, pressão e temperatura ambiente medidas com os limites da ficha e examine o sensor e a instalação antes de substituí-lo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TM4311 em português (Datasheet) Desenho dimensional em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TM4311 e para quem ele serve?

É um sensor de temperatura para fluidos líquidos e gasosos, com elemento Pt100 classe A. Destina-se a sistemas com unidade de avaliação compatível com Pt100.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

O conector M12 significa que posso ligá-lo a qualquer entrada M12?

Não. O M12 é a conexão elétrica; a unidade de avaliação também precisa aceitar o elemento Pt100. A ficha especifica codificação A e quatro contatos, mas não apresenta uma lista de dispositivos compatíveis.

Posso usar o sensor acima de 150 °C ou 160 bar?

Não dentro dos limites especificados: a faixa de medição termina em 150 °C e a resistência à pressão indicada é 160 bar. Para condições diferentes, selecione um sensor cuja ficha cubra os requisitos do processo.

Ele serve para uma entrada de termopar?

A ficha especifica elemento Pt100, não termopar. Portanto, use-o com uma unidade de avaliação configurada e compatível com Pt100.

Ele pode ser instalado em uma conexão que não seja 1/2" NPT?

A conexão do sensor é rosca externa 1/2" NPT. A ficha não especifica outras roscas; qualquer adaptação precisa ser validada para a conexão e as condições do processo.

A leitura está zerada ou a unidade indica falha: o que verifico antes de trocar o sensor?

Confira o acoplamento M12, a continuidade da ligação e se a entrada está configurada para Pt100. Consulte o datasheet para validar a pinagem antes de substituir o componente.

A leitura oscila; como descubro se o problema é o sensor ou a instalação?

Verifique conexões elétricas intermitentes, compatibilidade da unidade com Pt100 e posicionamento do sensor no processo. Compare também as condições de operação com os limites indicados na ficha.

Quando escolher este sensor em vez de outro modelo?

Escolha o TM4311 quando a aplicação exigir Pt100 classe A, conexão 1/2" NPT externa e faixa de -40 a 150 °C. Se a entrada, a conexão ou a faixa necessária forem diferentes, compare com um modelo cuja ficha atenda a esses requisitos.

Como devo instalar e conectar o TM4311?

Confirme a rosca NPT, as condições do processo e a compatibilidade da unidade de avaliação com Pt100 antes da montagem. Para vedação, torque e pinagem, siga o datasheet do fabricante, pois esses detalhes não estão especificados nos dados fornecidos.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência varia com a temperatura; neste sensor, é o elemento de medição conectado a uma unidade de avaliação.

Classe A

Classe de tolerância do elemento Pt100 definida pela norma indicada pelo fabricante.

NPT

Padrão de rosca cônica utilizado aqui na conexão de processo externa.

T05 / T09

Tempos dinâmicos de resposta associados aos critérios T05 e T09 especificados pelo fabricante.

IP68 / IP69K

Graus de proteção do invólucro declarados pelo fabricante; as condições de ensaio e aplicação devem ser consultadas na documentação técnica.
