Sensor de Temperatura IFM TM4101

Pré-visualizar: TM4101 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 Classe A G1/4 M12

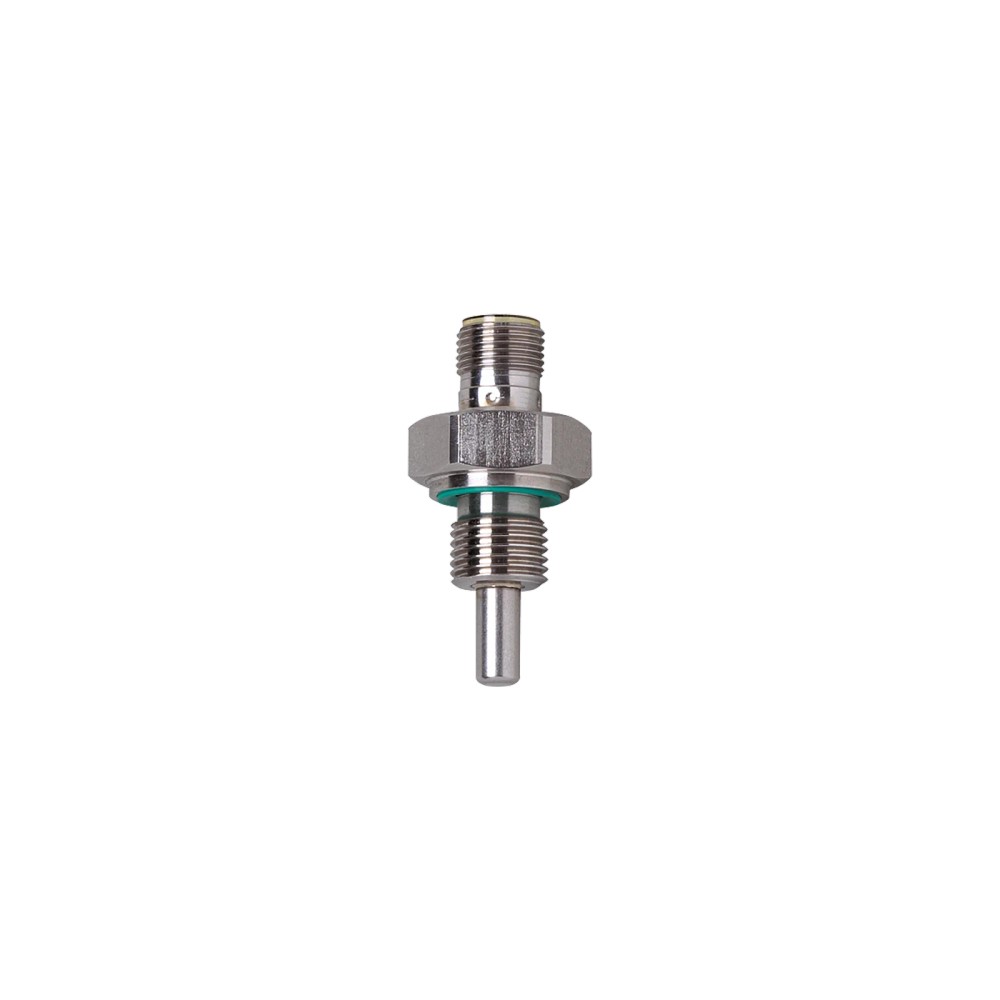

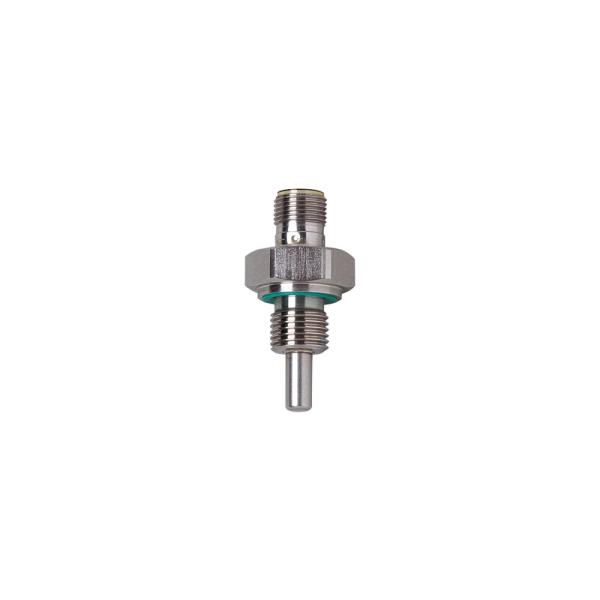

TM4101 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 Classe A G1/4 M12

Imagem meramente ilustrativa

R$ 1.091,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TM4101
EAN: 4021179262477
NCM do produto: 85332190

Destaques do Produto Tipo de sensor Pt100,...mais

Fechar menu

Saiba mais sobre: "TM4101 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 Classe A G1/4 M12"

Destaques do Produto

Tipo de sensor

Pt100, Classe A

Faixa de medição

-40 a 150 °C

Rosca de processo

G 1/4 externa

Conector elétrico

M12, A-coded, 4 contatos

Comprimento de instalação

25 mm

Pressão máxima indicada

400 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TM4101, Pt100 Classe A, G 1/4, M12

O IFM TM4101 é um sensor de temperatura com conexão de processo, destinado à medição de fluidos líquidos e gasosos e à conexão a unidades de avaliação. Utiliza um elemento Pt100 Classe A conforme DIN EN 60751. Mede de -40 a 150 °C, suporta pressão de até 400 bar e possui conexão de processo G 1/4 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM TM4101
Elemento de medição	1 x Pt100, Classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Pressão máxima indicada	400 bar / 40 MPa
Conexão de processo	G 1/4, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Comprimento de instalação	25 mm
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e FKM
Grau de proteção	IP68; IP69K
Tempo de resposta T05 / T09	1 s / 3 s, conforme DIN EN 60751

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa de -40 a 150 °C, com conexão a uma unidade de avaliação compatível com Pt100.
Instalações que aceitem rosca externa G 1/4, comprimento de instalação de 25 mm e conexão elétrica M12 correspondente.
Aplicações cuja pressão de operação não exceda 400 bar; a ficha ressalva que os valores de segurança se aplicam à água.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas do fluido fora da faixa especificada de -40 a 150 °C.
Não selecionar para instalações com pressão superior a 400 bar.
Não selecionar quando a conexão de processo requerida não for G 1/4 externa ou quando a unidade de avaliação não aceitar o elemento Pt100; confirme interfaces e pinagem antes da instalação.

APLICAÇÕES E USO

Uso comprovado pela ficha: medição de temperatura de fluidos líquidos e gasosos, com elemento Pt100, para ligação a unidades de avaliação.
Aplicação condicionada: monitoramento de processo com conexão G 1/4 externa, desde que a temperatura permaneça entre -40 e 150 °C e a pressão não exceda 400 bar; a ressalva de segurança da ficha aplica-se à água.
A ficha não especifica setores industriais, compatibilidade química abrangente ou modelos de unidades de avaliação; valide esses pontos conforme o fluido, a instalação e a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TM4101, Pt100 Classe A, G 1/4, M12, verifique estes pontos:

Escolha o TM4101 quando

A aplicação exigir medição por Pt100 Classe A, fluido líquido ou gasoso, faixa de -40 a 150 °C, instalação G 1/4 externa e conexão elétrica M12.

Procure outra configuração quando

A temperatura necessária estiver fora da faixa especificada, a pressão exceder 400 bar, a conexão mecânica não aceitar G 1/4 ou o sistema de avaliação não for compatível com Pt100. Para a ligação elétrica, confirme a pinagem com o datasheet e com a unidade de avaliação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com conexão de processo	Identificação do produto conforme ficha do fabricante.
Modelo / SKU / part number	TM4101	Código para identificação e seleção do produto.
GTIN	4021179262477	Identificador comercial informado na ficha.
Marca	IFM / ifm electronic	Fabricante indicado para o produto.
Meio de medição	Fluidos líquidos e gasosos	Meios indicados para medição.
Conexão a unidade de avaliação	Sensor destinado à conexão a unidades de avaliação	A ficha não identifica modelos específicos de unidades de avaliação.

Elemento de medição e faixa
Elemento de medição	1 x Pt100	Elemento resistivo de medição de temperatura.
Classe do elemento	Classe A conforme DIN EN 60751	Classe e norma de referência indicadas pelo fabricante.
Faixa de medição	-40 a 150 °C; -40 a 302 °F	Limites de medição especificados.
Precisão calculada	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada na ficha; t representa a variável da fórmula conforme documentação do fabricante.
Comprimento da sonda L	12 mm	Dimensão da sonda indicada nos dados técnicos.
Diâmetro da sonda	6 mm	Dimensão indicada para a sonda.

Dados de processo e materiais
Conexão de processo	G 1/4, rosca externa	Interface mecânica de montagem no processo.
Comprimento de instalação EL	25 mm	Comprimento de instalação indicado na ficha.
Resistência à pressão	400 bar / 40 MPa	Limite informado; a ficha observa que os valores de segurança se aplicam à água.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e FKM	Materiais indicados para as partes em contato com o fluido.
Torque máximo de aperto	35 Nm	Limite de aperto informado pelo fabricante.

Dados elétricos e conexão

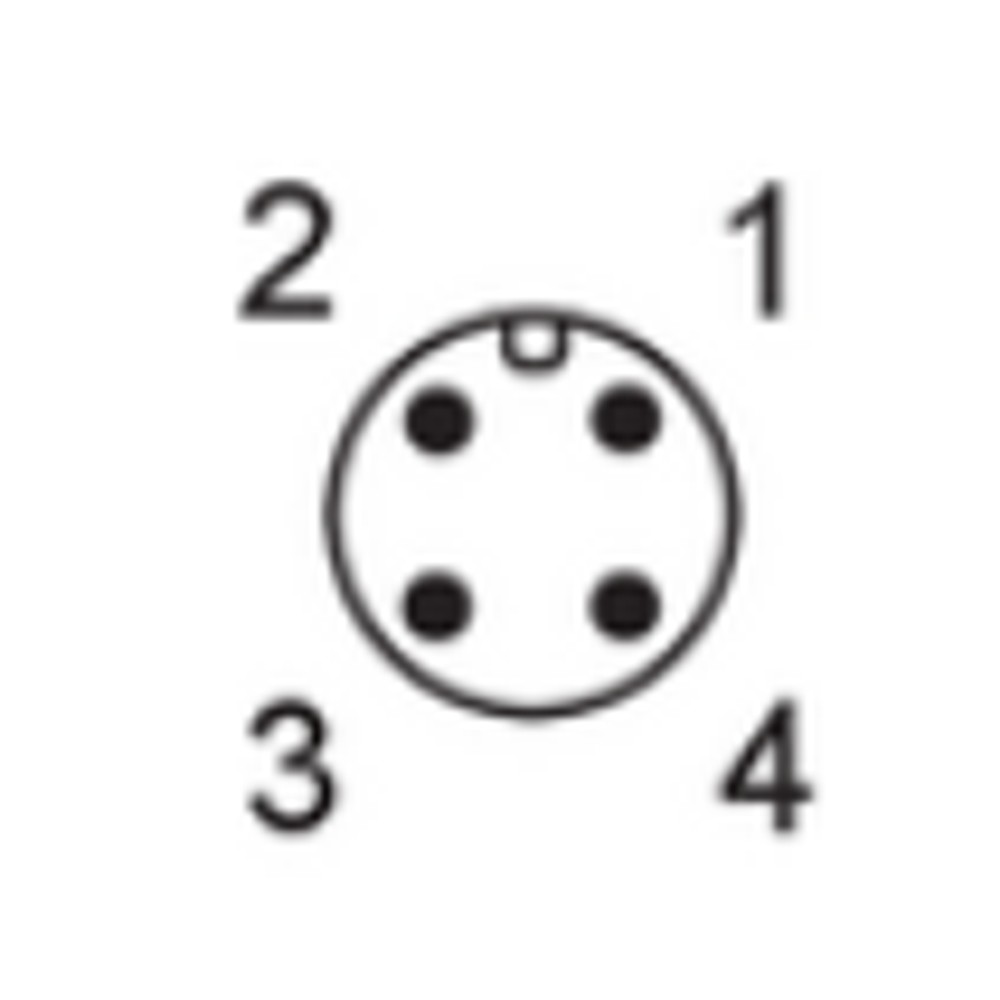

Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector e número de contatos indicados na ficha.
Contatos	Banhados a ouro	Característica dos contatos informada pelo fabricante.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Alimentação / unidade de avaliação	Conexão a unidades de avaliação; tensão de serviço 'supply class 2' conforme cULus	A ficha não informa tensão nominal específica; observe a nota de classificação cULus.

Tempos de resposta
Tempo de resposta T05	1 s	Valor informado conforme DIN EN 60751.
Tempo de resposta T09	3 s	Valor informado conforme DIN EN 60751.

Condições ambientais e resistência
Grau de proteção	IP68; IP69K	Graus de proteção declarados na ficha.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente indicada.
Temperatura de armazenamento	-40 a 100 °C	Limites informados para armazenamento.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada pelo fabricante.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Condição de ensaio indicada pelo fabricante.

Dados mecânicos e identificação física
Material do corpo	Aço inoxidável 1.4404 (316L)	Material informado para o corpo do sensor.
Formato do invólucro	Cilíndrico	Formato indicado nos dados do produto.
Dimensões	Ø 24,5 mm; comprimento total 48 mm	Dimensões gerais informadas na ficha.
Peso	61 g	Massa indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Certificações e identificadores regulatórios
Número de arquivo UL	E217884	Identificador UL indicado nos dados do produto.
Número de aprovação UL	K018	Identificador de aprovação indicado na ficha.
NCM	8533.21.90	Código fiscal informado no cadastro do produto.
Observação de segurança	Os valores para segurança aplicam-se à água	Ressalva expressa nos dados fornecidos pelo fabricante.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt100; não há protocolo de comunicação digital especificado na ficha.

Conexões

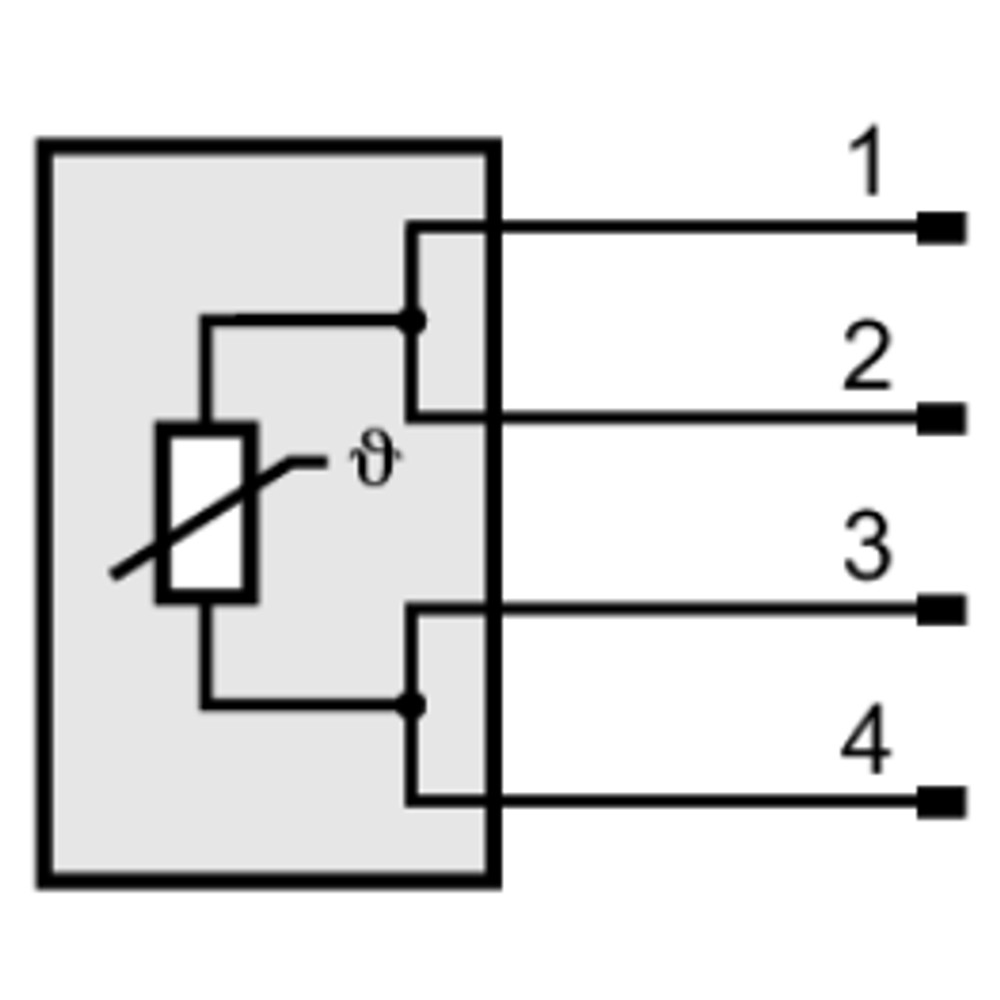

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. A ficha não especifica a pinagem neste conteúdo; confirme no datasheet do fabricante e na unidade de avaliação antes da ligação. O sensor é destinado à conexão a unidades de avaliação.

Processo Rosca externa G 1/4. Compatibilidade mecânica condicionada a uma conexão de processo correspondente; comprimento de instalação de 25 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100	✓	O TM4101 possui elemento de medição 1 x Pt100 Classe A; confirme a configuração elétrica e a pinagem no datasheet.
Processo com conexão G 1/4 externa correspondente	✓	A rosca de processo informada é G 1/4 externa; verifique também espaço e comprimento de instalação de 25 mm.
Medição de fluido entre -40 e 150 °C	✓	A faixa de medição especificada é de -40 a 150 °C.
Pressão de processo acima de 400 bar	✗	A resistência à pressão indicada é 400 bar / 40 MPa.
Sistema que exige protocolo digital de comunicação	✗	A ficha descreve um elemento Pt100 e não informa protocolo digital; não se deve presumir suporte a comunicação digital.
Sistema que exige conexão de processo diferente de G 1/4	✗	A conexão de processo informada é G 1/4 externa; outra interface requer verificação de compatibilidade mecânica.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TM4101, Pt100 Classe A, G 1/4, M12

Confirme que o instrumento de avaliação aceita sensor Pt100 Classe A e consulte a pinagem no datasheet antes de ligar.
Verifique que a conexão do processo é compatível com a rosca externa G 1/4 do sensor.
Confira se o comprimento de instalação de 25 mm e as dimensões do sensor são adequados ao ponto de montagem.
Avalie previamente temperatura do fluido, pressão e compatibilidade dos materiais em contato com o fluido; respeite os limites e ressalvas da ficha.
Instale e aperte sem exceder o torque máximo especificado de 35 Nm.
Conecte o conector M12 conforme a pinagem documentada pelo fabricante e valide a leitura na unidade de avaliação.

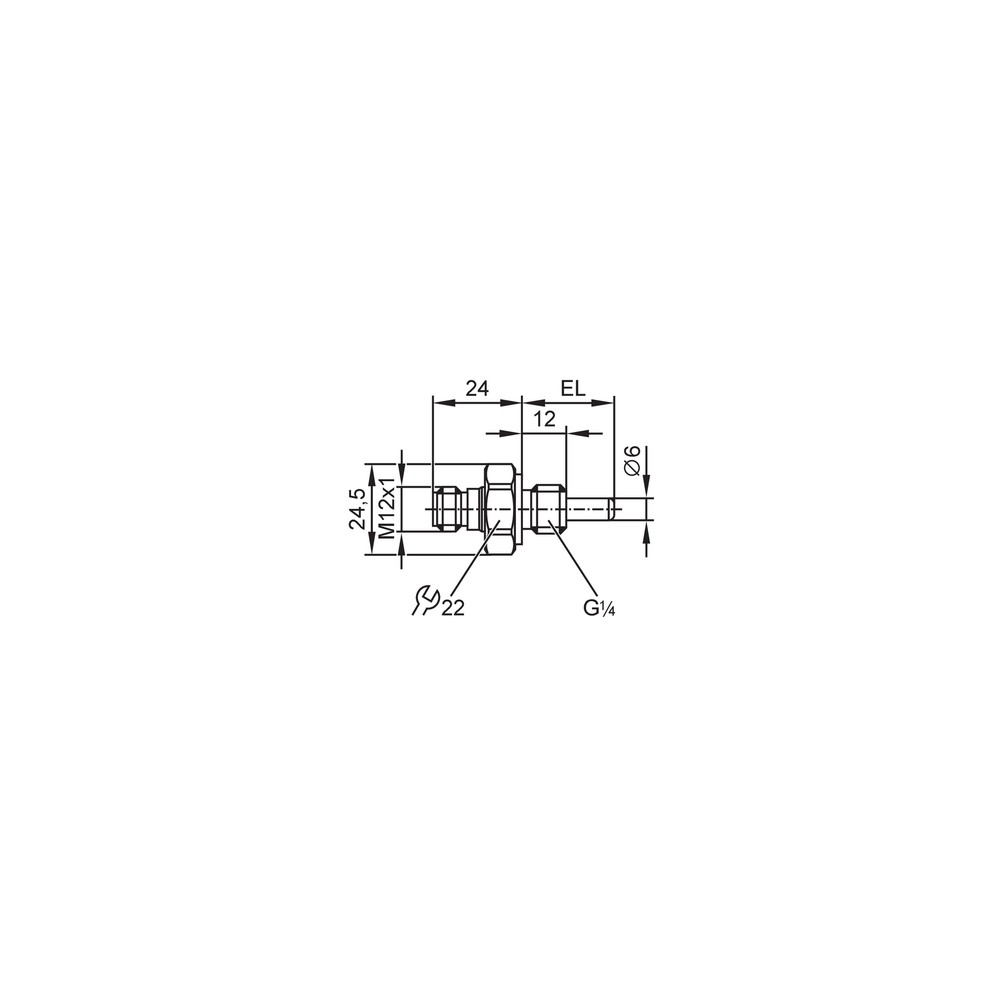

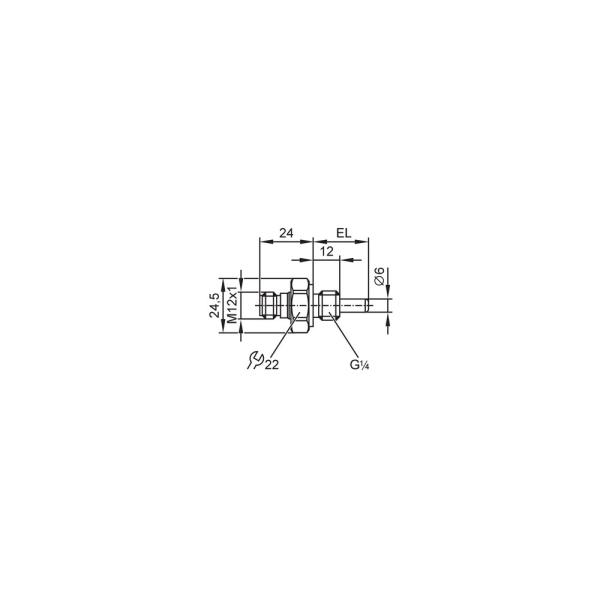

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta uma leitura válida.	Entrada ou configuração da unidade incompatível com Pt100, ou ligação elétrica incorreta.	Confirme que a entrada está configurada para Pt100 e compare a conexão M12 e a pinagem com o datasheet e a documentação da unidade.
A leitura de temperatura parece incorreta ou instável.	Conexão elétrica inadequada, configuração incorreta da entrada ou condições de processo fora da faixa especificada.	Inspecione a conexão e a configuração Pt100; compare a temperatura do processo com a faixa de -40 a 150 °C.
Há vazamento no ponto de montagem.	Conexão G 1/4 incompatível, montagem inadequada ou aperto fora do limite especificado.	Verifique o tipo de rosca, o assentamento da conexão e se o torque aplicado respeitou o máximo de 35 Nm.
O sensor apresenta falha após exposição ao processo.	Pressão, temperatura ou compatibilidade do fluido fora das condições especificadas; a ficha limita a pressão indicada a 400 bar e relaciona a ressalva de segurança à água.	Registre as condições reais do processo e confira temperatura, pressão e materiais em contato com o fluido no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM TM4101, português (Datasheet) Desenho em escala do IFM TM4101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TM4101 e para quem ele serve?

É um sensor de temperatura com elemento Pt100 Classe A para medir fluidos líquidos e gasosos e conectar a uma unidade de avaliação compatível. A seleção depende também da faixa de temperatura, da pressão e das conexões da instalação.

O que acompanha o produto?

A ficha informa uma unidade por embalagem e não lista acessórios incluídos. Não presuma a inclusão de cabo, conector ou unidade de avaliação.

O TM4101 serve para temperaturas acima de 150 °C?

Não: a faixa de medição informada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa especificada cubra a condição de processo.

Posso usar o TM4101 em uma conexão que não seja G 1/4?

A conexão de processo informada é G 1/4 externa. Para outra rosca ou interface, a compatibilidade mecânica não está estabelecida nesta ficha.

A unidade de avaliação mostra falha; o que devo verificar antes de trocar o sensor?

Confirme que a entrada está configurada para Pt100 e que a pinagem M12 corresponde ao datasheet e à unidade de avaliação. A ficha não identifica modelos específicos de unidades compatíveis.

A leitura está instável; o sensor pode estar fora das condições de uso?

Pode haver configuração ou ligação inadequada, ou o processo pode estar fora da faixa de -40 a 150 °C. Verifique essas condições antes de substituir o sensor.

É melhor comprar o sensor sozinho ou procurar um kit?

O cadastro identifica o TM4101 como uma peça e não informa kit ou acessórios inclusos. Se a instalação exigir cabo, unidade de avaliação ou outros componentes, confirme-os separadamente.

Quando devo escolher o TM4101 em vez de outro tipo de sensor?

Escolha-o quando precisar de elemento Pt100 Classe A e as condições de processo, G 1/4 externa e conexão elétrica M12 forem compatíveis. Se o sistema exigir outra tecnologia de medição ou interface, compare a especificação necessária com o datasheet de outra opção.

Que cuidados devo ter ao instalar o sensor?

Confira rosca, comprimento de instalação, pinagem e compatibilidade da entrada antes da montagem. Não exceda o torque máximo especificado de 35 Nm.

Como confirmar a ligação elétrica do conector M12?

Consulte o datasheet do fabricante para a pinagem antes de conectar o sensor à unidade de avaliação. A ficha informa M12 codificação A com quatro contatos, mas não fornece a atribuição dos pinos neste conteúdo.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura identificado na ficha como um sensor Pt100.

Classe A

Classe do elemento Pt100 conforme a norma DIN EN 60751.

T05 / T09

Parâmetros de tempo de resposta informados para caracterizar a resposta dinâmica do sensor.

G 1/4 externa

Tipo de rosca de processo usado para a conexão mecânica do sensor.

IP68 / IP69K

Graus de proteção declarados para o produto; consulte o datasheet para as condições de ensaio e aplicação.
