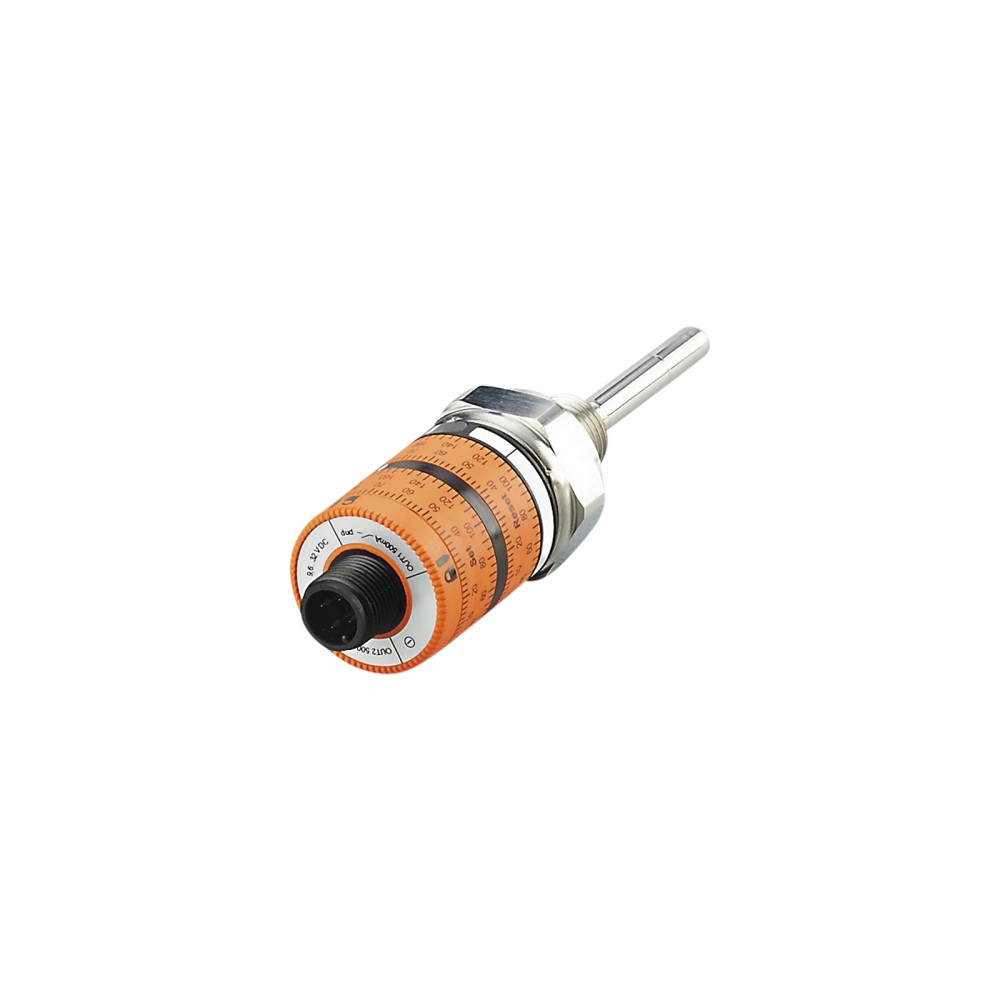

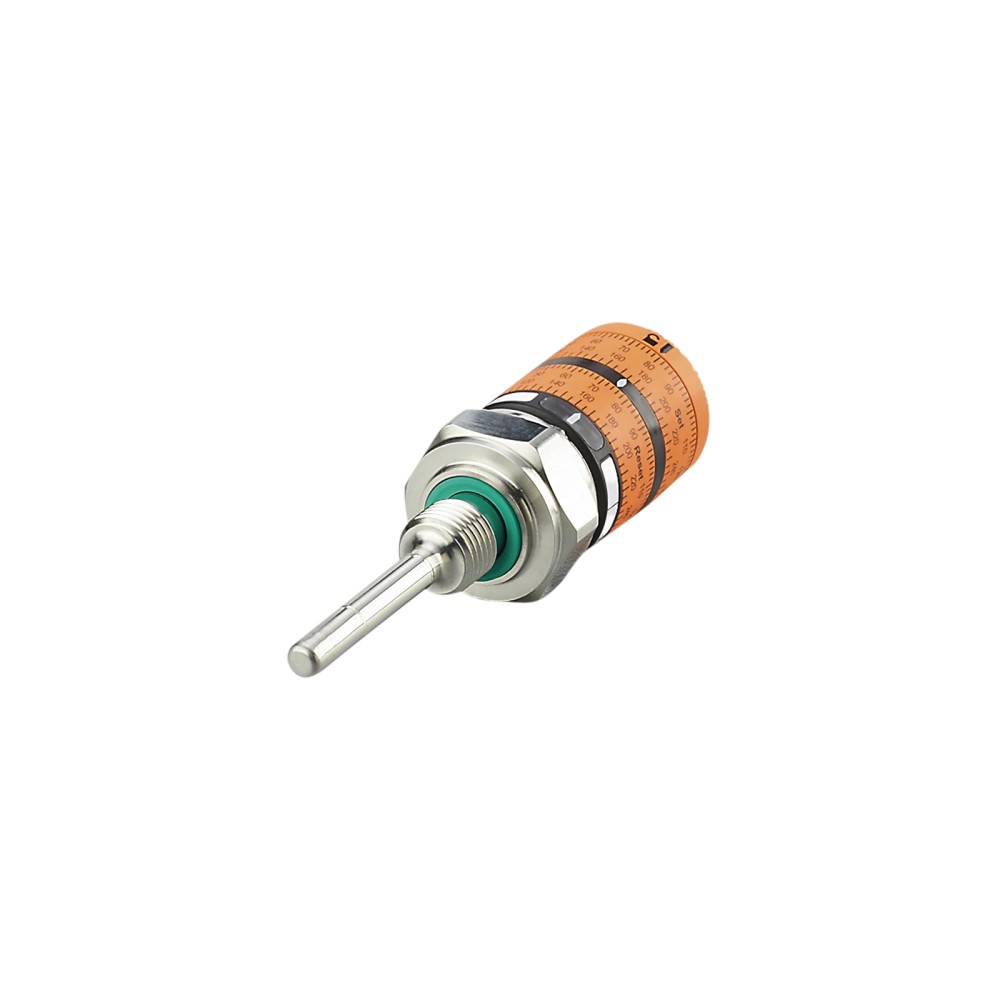

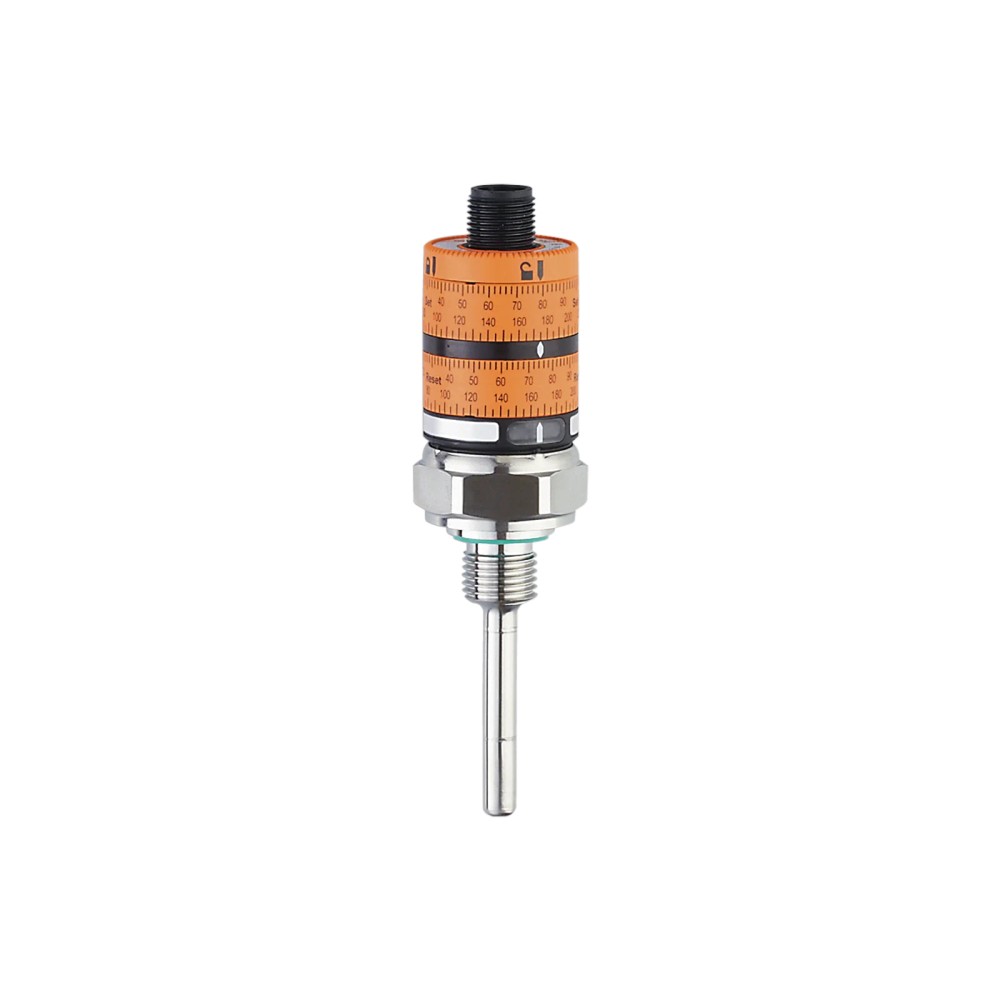

Sensor de Temperatura IFM TK6110

Pré-visualizar: TK6110 IFM - Sensor de Temperatura ifm Monitoramento de fluidos 2 Saídas PNP G 1/4

TK6110 IFM - Sensor de Temperatura ifm Monitoramento de fluidos 2 Saídas PNP G 1/4

Imagem meramente ilustrativa

R$ 1.832,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TK6110
EAN: 4021179311564
NCM do produto: 90251990

Destaques do Produto Faixa de medição -20...mais

Fechar menu

Saiba mais sobre: "TK6110 IFM - Sensor de Temperatura ifm Monitoramento de fluidos 2 Saídas PNP G 1/4"

Destaques do Produto

Faixa de medição

-20 a 140 °C

Saída

2 saídas digitais PNP antivalentes

Processo

Rosca externa G 1/4

Elétrica

Conector M12, codificação A, 4 contatos

Pressão máxima especificada

400 bar

Alimentação

9,6 a 32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura eletrônico ifm TK6110, Pt 1000, 2 saídas digitais PNP, G 1/4

O ifm TK6110 é um sensor eletrônico para monitoramento de temperatura em fluidos líquidos e gasosos. Utiliza um elemento Pt 1000 classe A e oferece duas saídas digitais PNP com ajuste do ponto de comutação por anéis. Sua faixa de medição é de -20 a 140 °C, com conexão de processo G 1/4 e resistência à pressão de 400 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-20 a 140 °C
Saídas digitais	2 x PNP; saída antivalente
Ajuste do ponto de comutação	Anéis de ajuste
Conexão de processo	G 1/4, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Resistência à pressão	400 bar / 40 MPa
Proteção	IP 67
Alimentação	9,6 a 32 V DC
Temperatura do fluido	-40 a 145 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento e chaveamento de temperatura de fluidos líquidos ou gasosos em instalações compatíveis com a faixa e as conexões especificadas.
Aplicações que necessitam de duas saídas digitais PNP e ajuste do ponto de comutação por anéis.
Instalações cuja pressão de processo não exceda 400 bar e cuja alimentação esteja entre 9,6 e 32 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura a medir estiver fora da faixa de medição de -20 a 140 °C.
Não selecionar se a instalação exigir conexão de processo diferente de G 1/4 ou conexão elétrica diferente de M12, sem adaptadores aprovados para a aplicação.
Não utilizar em condição de pressão superior a 400 bar.

APLICAÇÕES E USO

Aplicação especificada: monitoramento de fluidos líquidos e gasosos por elemento Pt 1000 e sinal de comutação; respeitar a faixa de medição de -20 a 140 °C.
Possibilidade de uso: integração a uma entrada de controle compatível com PNP para sinalização ou lógica de processo, após confirmar pinagem, corrente admissível e alimentação no datasheet e no projeto elétrico.
Limites relevantes para seleção: a ficha indica temperatura do fluido de -40 a 145 °C, mas a faixa de medição é -20 a 140 °C; não trate esses limites como equivalentes.
A instalação deve respeitar a conexão G 1/4, pressão máxima especificada de 400 bar, faixa ambiente de -40 a 80 °C e materiais de contato com fluido 1.4404/316L e FKM. A compatibilidade química do fluido deve ser confirmada para a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura eletrônico ifm TK6110, Pt 1000, 2 saídas digitais PNP, G 1/4, verifique estes pontos:

Escolha o TK6110

Quando o processo requer medição na faixa de -20 a 140 °C, chaveamento por duas saídas PNP e montagem por rosca externa G 1/4, respeitando os limites elétricos e de pressão informados.

Avalie outro sensor

Procure uma alternativa se a faixa de medição necessária ultrapassar -20 a 140 °C, se o sistema exigir outro tipo de saída ou conexão, ou se a pressão de processo superar 400 bar. Confirme a adequação do modelo alternativo às condições do processo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura eletrônico / interruptor de temperatura	Função indicada pelo fabricante para monitoramento e sinal de comutação.
Modelo	TK6110	Código do produto.
Marca	ifm	Fabricante informado no anúncio.
Fluidos	Líquidos e gasosos	Substâncias indicadas na ficha.
Sinal de saída	Sinal de comutação	Não há protocolo de comunicação indicado.

Medição e chaveamento
Elemento de medição	1 x Pt 1000	Elemento conforme DIN EN 60751, classe A.
Faixa de medição	-20 a 140 °C / -4 a 284 °F	Faixa de medição declarada.
Ponto de comutação SP	-16 a 140 °C / 3 a 284 °F	Faixa de ajuste indicada na ficha.
Ponto de retorno rP	-20 a 136 °C / -4 a 277 °F	Faixa indicada para ponto de retorno.
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste especificado.
Precisão de ajuste	±3 K	Precisão indicada para o ajuste do ponto de comutação.
Repetibilidade	±0,1 K	Valor informado na ficha.
Influência da temperatura por 10 K	0,1 K	Variação indicada por incremento de 10 K.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores conforme DIN EN 60751.

Saídas e dados elétricos
Quantidade de saídas digitais	2	Duas saídas de comutação.
Função elétrica	PNP	Tipo de saída especificado.
Configuração de saída	Antivalente	Descrição da saída na ficha.
Tensão de operação	9,6 a 32 V DC	Alimentação especificada; ficha menciona supply class 2 conforme cULus.
Consumo de corrente	Menor que 30 mA	Valor de consumo informado.
Corrente constante máxima da saída DC	500 mA	Limite máximo especificado para a saída de comutação.
Queda de tensão máxima da saída DC	2 V	Valor máximo indicado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos especificados; consultar datasheet para pinagem.

Condições de processo
Temperatura do fluido	-40 a 145 °C	Limite de temperatura do fluido informado; distinto da faixa de medição.
Resistência à pressão	400 bar / 40 MPa	Resistência à pressão especificada.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L) e FKM	Materiais declarados para as partes em contato com o fluido.

Condições ambientais e proteção
Temperatura ambiente	-40 a 80 °C	Faixa ambiente de operação indicada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 67	Grau de proteção declarado; observar condições de instalação e conexão.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Condição de ensaio informada.
Compatibilidade eletromagnética	DIN EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; DIN EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Níveis e normas de ensaio informados na ficha.

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Tipo e tamanho de conexão especificados.
Comprimento de instalação	50 mm	Dimensão de instalação informada.
Comprimento da sonda	38 mm	Comprimento da sonda indicado na ficha.
Diâmetro da sonda	6 mm	Diâmetro informado.
Dimensões do invólucro	Ø 27 mm; comprimento total 109 mm	Dimensões indicadas no conjunto de dados.
Invólucro	Cilíndrico	Formato declarado.
Materiais	1.4404 (aço inoxidável / 316L), PC, PBT e FKM	Materiais informados para o produto; partes em contato com o fluido são especificadas separadamente.
Torque máximo de aperto	35 Nm	Limite de aperto indicado na ficha.
Peso	104,5 g	Peso informado no conjunto de dados.

Displays e operação
Display em operação	LED verde	Indicador de operação informado.
Status de chaveamento	LED amarelo	Indicador de estado de chaveamento informado.
Retardo de prontidão	0,5 s	Tempo indicado até a prontidão.

Dados adicionais
MTTF	643 anos	Valor declarado no conjunto de dados; não representa vida útil garantida.
Certificado UL	Número de aprovação K018	Identificação de aprovação informada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• O produto fornece sinal de comutação por duas saídas digitais PNP antivalentes. Não há protocolo de comunicação indicado na ficha.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos dourados. Alimentação de 9,6 a 32 V DC. Saídas de comutação PNP; corrente constante máxima de 500 mA por saída conforme ficha. Verifique a pinagem no datasheet antes da ligação; não há pinout separado informado.

Processo Rosca externa G 1/4. A compatibilidade mecânica depende de a conexão correspondente no processo aceitar essa rosca; a conexão não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com saída digital PNP e alimentação dentro da faixa especificada	✓	A ficha especifica duas saídas digitais PNP e alimentação de 9,6 a 32 V DC; confirme a corrente admissível da entrada e a pinagem no datasheet.
Processo com conexão roscada compatível com G 1/4 externa	✓	A conexão de processo especificada é G 1/4 rosca externa; compatibilidade depende da rosca correspondente e dos requisitos de vedação da instalação.
Sistema que exige comunicação IO-Link ou outro protocolo digital	✗	A ficha informa sinal de comutação, sem indicar IO-Link ou outro protocolo de comunicação.
Processo com pressão superior a 400 bar	✗	A resistência à pressão especificada é 400 bar / 40 MPa.
Processo que requer medição abaixo de -20 °C ou acima de 140 °C	✗	A faixa de medição especificada é de -20 a 140 °C; a temperatura do fluido indicada na ficha é -40 a 145 °C e não deve ser confundida com a faixa de medição.

INSTALAÇÃO

Como instalar o Sensor de temperatura eletrônico ifm TK6110, Pt 1000, 2 saídas digitais PNP, G 1/4

Confirme que a rosca do ponto de instalação aceita G 1/4 externa e que os materiais em contato com o fluido são compatíveis com o processo.
Verifique pressão, temperatura do fluido e temperatura ambiente em relação aos limites especificados para o sensor.
Instale mecanicamente o sensor sem exceder o torque máximo de 35 Nm; utilize método de vedação adequado ao processo, conforme projeto e instruções do fabricante.
Conecte o cabo compatível ao conector M12 codificação A, 4 contatos; consulte o datasheet para identificar a pinagem antes de energizar.
Alimente o sensor entre 9,6 e 32 V DC e conecte as saídas PNP a entradas compatíveis, respeitando o limite de corrente indicado.
Ajuste o ponto de comutação pelos anéis e verifique os indicadores LED e a resposta das saídas em condições controladas de operação.

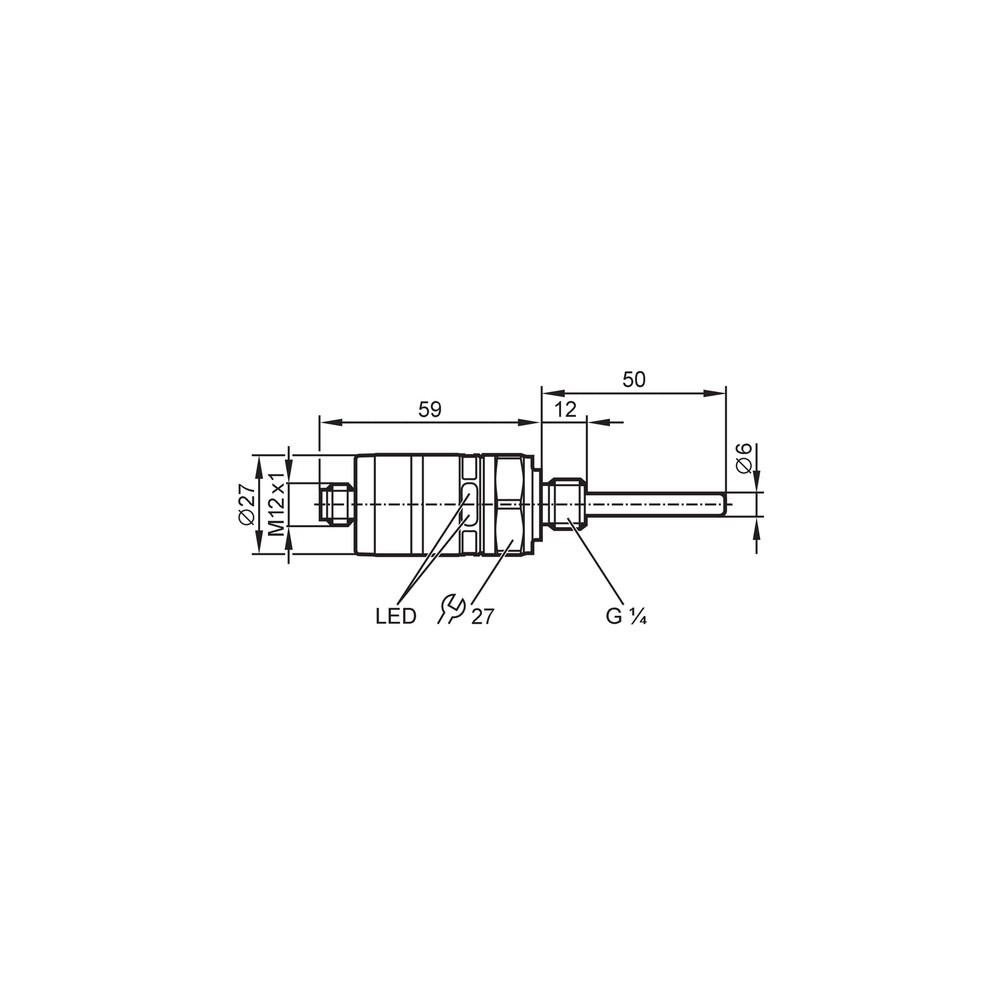

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída do sensor.	Alimentação fora da faixa, ligação incorreta no M12 ou entrada do controlador incompatível com PNP.	Meça a tensão de alimentação nos terminais e confira a pinagem no datasheet; valide se a entrada aceita sinal PNP.
A saída permanece ligada ou desligada apesar da mudança de temperatura.	Ponto de comutação ajustado fora da condição de processo, ligação de saída incorreta ou temperatura fora da faixa de medição.	Compare a temperatura medida com a faixa de -20 a 140 °C, confira o ajuste dos anéis e monitore a saída no controlador.
A leitura ou o chaveamento apresenta desvio em relação ao esperado.	Condição de instalação ou processo fora dos limites, ou comparação de temperatura do fluido com a faixa de medição sem considerar a distinção entre os parâmetros.	Confirme temperatura do fluido, faixa de medição, posição de instalação e parâmetros de processo; compare com o datasheet.
Há falha intermitente no sinal durante a operação.	Conexão M12 mal acoplada, cabeamento inadequado ou interferência/condição elétrica da instalação.	Inspecione o acoplamento e o cabeamento, verifique a tensão no sensor e compare as condições de EMC da instalação com as especificações da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TK6110 em português (Datasheet) Desenho em escala TK6110 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TK6110 e para que tipo de fluido ele é indicado?

É um sensor eletrônico de temperatura com elemento Pt 1000 e saída de comutação, destinado ao monitoramento de fluidos líquidos e gasosos. A aplicação deve respeitar os limites de medição, processo e materiais informados na ficha.

Quais sinais e conexões elétricas o sensor oferece?

Ele tem duas saídas digitais PNP antivalentes e conexão elétrica M12 codificação A, com 4 contatos dourados. A pinagem deve ser conferida no datasheet antes da instalação.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O cabo ou outros componentes de instalação não estão identificados como inclusos.

Ele serve para medir temperaturas abaixo de -20 °C ou acima de 140 °C?

Não para medição nessa faixa: a faixa de medição especificada é de -20 a 140 °C. A ficha também declara temperatura do fluido de -40 a 145 °C, parâmetro distinto que não amplia a faixa de medição.

Posso instalar o TK6110 em uma conexão diferente de G 1/4 ou em processo acima de 400 bar?

A conexão especificada é G 1/4 externa e a resistência à pressão é de 400 bar. Uma conexão diferente ou pressão superior não está indicada como compatível na ficha.

O sensor acende, mas o CLP não recebe o sinal; o que devo verificar?

Verifique primeiro se a entrada do CLP aceita sinal PNP, se a alimentação está entre 9,6 e 32 V DC e se a pinagem M12 está correta. Confira também o estado da saída e a ligação conforme o datasheet.

A saída não comuta quando a temperatura muda; preciso trocar o sensor?

Não necessariamente: confira o ajuste do ponto de comutação, a temperatura em relação à faixa de medição e a ligação da saída antes de substituir. Verifique também se o controlador monitora a saída PNP correta.

Devo comprar o sensor sozinho ou existe um kit especificado?

A ficha informa uma peça por embalagem e não descreve um kit nem acessórios inclusos. Se a instalação exigir cabo ou componentes adicionais, selecione-os separadamente conforme o conector e o projeto elétrico.

Quando escolher este modelo em vez de outro sensor de temperatura?

Escolha o TK6110 quando forem necessários ajuste por anéis, duas saídas digitais PNP e conexão G 1/4, dentro dos limites especificados. Para outra faixa, tipo de saída ou conexão, compare com outro modelo cujas características atendam aos requisitos do processo.

Como faço a instalação elétrica e o ajuste do ponto de comutação?

Conecte o M12 conforme a pinagem do datasheet, alimente dentro da faixa especificada e ligue as saídas a entradas compatíveis com PNP. Ajuste o ponto pelos anéis e valide o chaveamento em condições controladas.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição de temperatura por resistência; neste produto, especificado como Pt 1000 classe A conforme DIN EN 60751. (Ref.: Elemento de medição)

PNP

Tipo de saída de comutação que fornece sinal positivo para uma entrada compatível; confirme a interface elétrica do controlador. (Ref.: Função elétrica)

Ponto de comutação (SP)

Valor de temperatura ajustado para a comutação da saída. (Ref.: Ponto de comutação SP)

Ponto de retorno (rP)

Valor de retorno associado ao comportamento de chaveamento, indicado separadamente do ponto de comutação. (Ref.: Ponto de retorno rP)

IP 67

Grau de proteção declarado para o invólucro; a instalação e o acoplamento do conector devem seguir as condições do fabricante. (Ref.: Grau de proteção)
