Transmissor de Temperatura IFM TD2933 com Display

Pré-visualizar: TD2933 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link, Display, Clamp DN50

TD2933 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link, Display, Clamp DN50

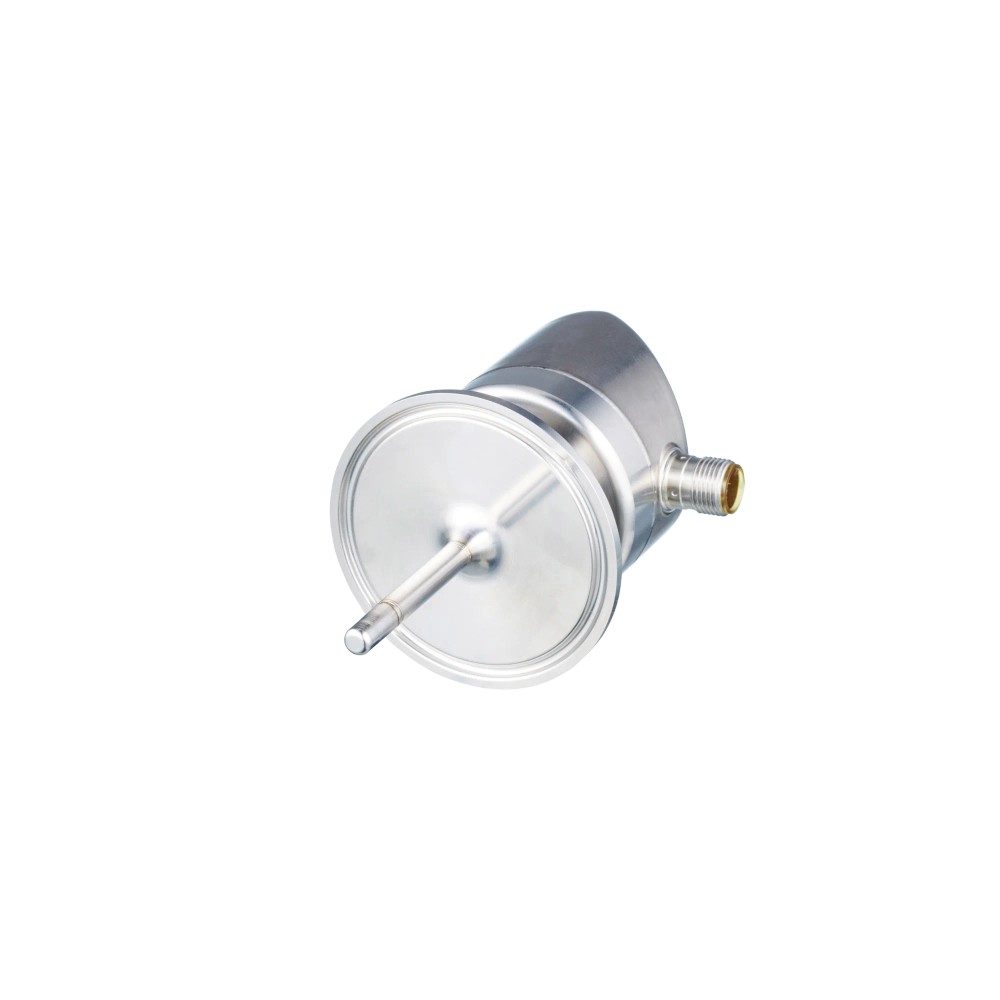

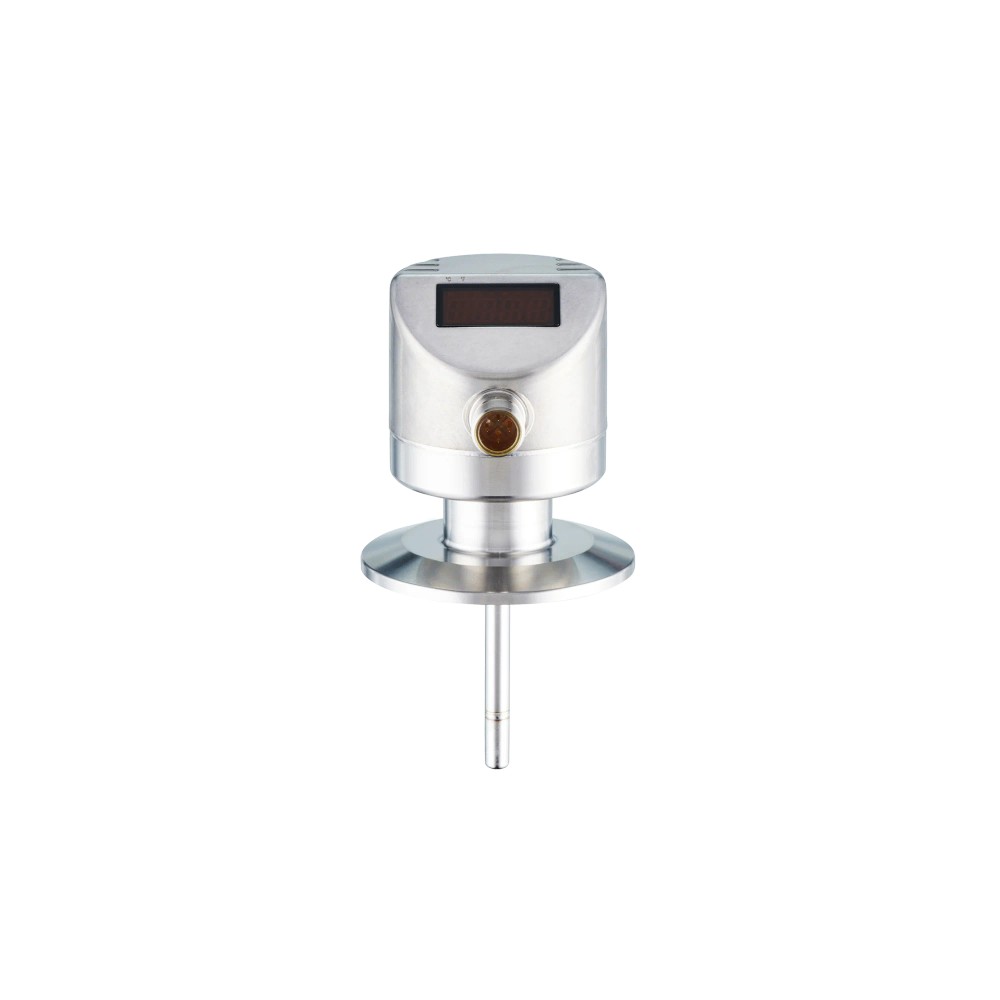

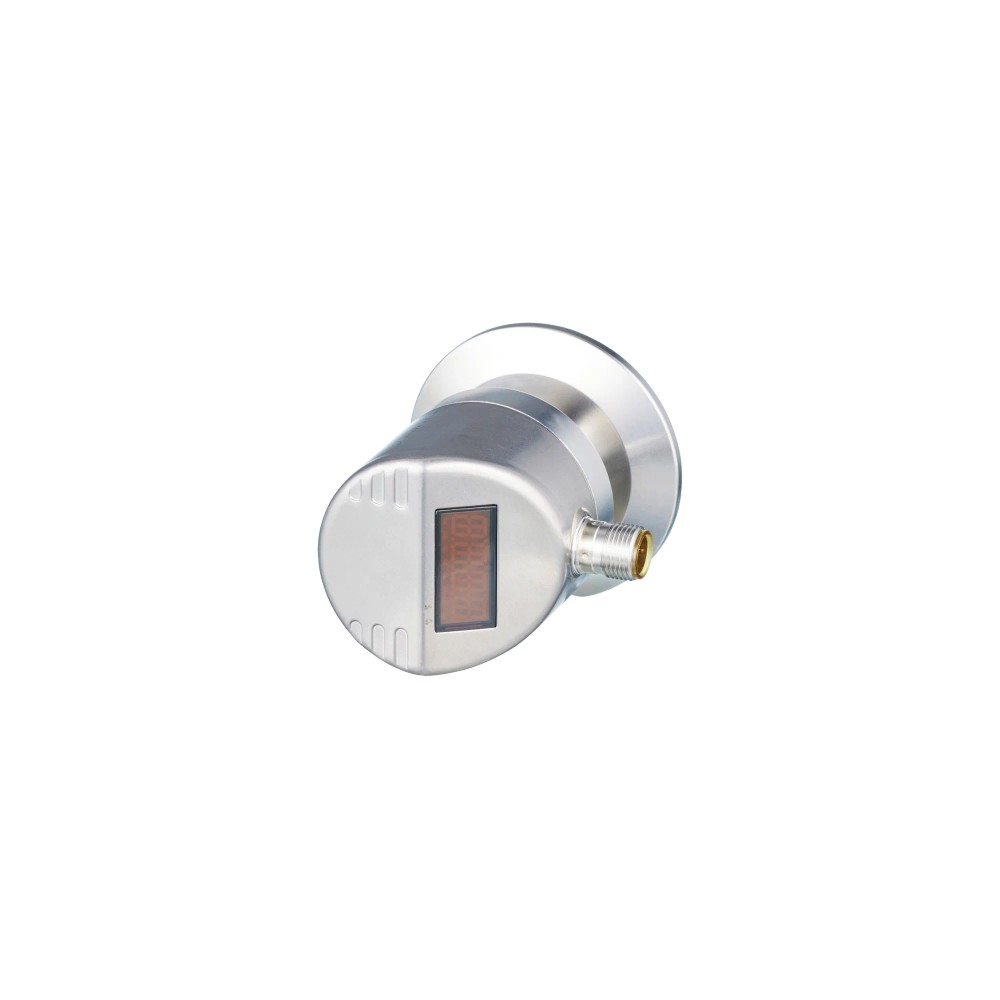

Imagem meramente ilustrativa

R$ 3.203,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2933
EAN: 4021179274524
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TD2933 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link, Display, Clamp DN50"

Destaques do Produto

Faixa de medição

-50...150 °C

Interface

IO-Link / 4-20mA

Conexão

Clamp DN50

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TD2933 com Display e conexão Clamp DN50

O Transmissor de temperatura TD2933 da ifm é um dispositivo de monitoramento industrial robusto, equipado com display integrado e interface IO-Link. Ele é projetado para medição precisa em fluidos, operando na faixa de -50 a 150 °C. Sua conexão de processo padrão Clamp DN50 e corpo em aço inoxidável garantem alta resistência e facilidade de integração em processos automatizados.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	Pt1000 Classe A
Faixa de medição	-50 a 150 °C
Protocolo	IO-Link
Conexão	Clamp DN50
Saída analógica	4...20 mA
Grau de proteção	IP69K
Material	Aço Inox 316L
Tensão	18...32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos industriais que exigem conformidade sanitária
Monitoramento de temperatura em linhas de fluidos líquidos e gasosos
Sistemas de automação com protocolo IO-Link
Ambientes com requisitos de proteção IP67, IP68 e IP69K

⚠ Considere outro se precisa de:

Aplicações com fluidos altamente corrosivos não compatíveis com aço inoxidável 1.4404
Processos com pressão contínua superior a 100 bar
Conexões de processo com diâmetros diferentes de DN50 (Clamp)
Exposição a temperaturas acima de 150 °C

APLICAÇÕES E USO

Monitoramento de temperatura em linhas de processamento de alimentos e bebidas.
Medição em tanques e tubulações industriais com exigência de vedação sanitária.
Sistemas de automação que utilizam o protocolo IO-Link para diagnóstico remoto.
Aplicações sujeitas a limpeza CIP/SIP devido ao alto grau de proteção IP69K.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TD2933 com Display e conexão Clamp DN50, verifique estes pontos:

Quando escolher este produto

Utilize quando o seu processo exigir uma conexão sanitária Clamp DN50, suporte a IO-Link para integração de dados em tempo real e resistência a limpezas severas (IP69K).

Quando buscar outra opção

Busque alternativas se o seu processo utilizar conexões rosqueadas (ex: NPT, BSP), exigir temperaturas superiores a 150 °C ou se a aplicação for em meios altamente abrasivos que possam comprometer a ponta da sonda de 6mm.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Elemento de medição	1 x Pt 1000 (DIN EN 60751, classe A)	Sensor principal para detecção de temperatura.
Alcance de medição	-50...150 °C / -58...302 °F	Faixa operacional permitida do fluido.

Entradas/saídas
Interface	IO-Link (COM2, 38,4 kBaud)	Protocolo digital para configuração e diagnóstico.
Saída analógica	4...20 mA	Sinal padrão para controle de processos.

Dados mecânicos
Conexão de processo	Clamp DN50 (DIN 32676 / ISO 2852)	Interface mecânica para montagem no processo.
Materiais	Aço inoxidável 1.4404 (316L)	Material em contato com o fluido para higiene.
Proteção	IP67 / IP68 / IP69K	Resistência a lavagens e condições ambientais.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação requerida.
Consumo	< 50 mA	Corrente elétrica de trabalho.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• Sinal analógico 4-20 mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Clamp DN50 (2") DIN 32676 (ISO 2852)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão Clamp DN50	✓	O sensor foi projetado especificamente para esta conexão sanitária.
Ambientes de limpeza intensiva (lavagem)	✓	Possui grau de proteção IP69K, resistindo a jatos de alta pressão e temperatura.
Temperatura do processo acima de 150 °C	✗	Excede o limite operacional da sonda Pt1000 e da eletrônica integrada.
Sistemas sem protocolo IO-Link	✓	É compatível com sistemas convencionais através da saída analógica 4-20 mA.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TD2933 com Display e conexão Clamp DN50

Verifique a compatibilidade do diâmetro da conexão Clamp DN50 do processo.
Insira o sensor na conexão, garantindo que o selo de vedação esteja posicionado corretamente.
Fixe o conjunto utilizando a abraçadeira Clamp, aplicando aperto manual adequado.
Conecte o cabo M12 de 4 pinos ao conector do sensor, garantindo o travamento do conector.
Configure os parâmetros de saída via IO-Link ou diretamente no display, se necessário.
Verifique a integridade da vedação e a ausência de vazamentos após o início da circulação do fluido.

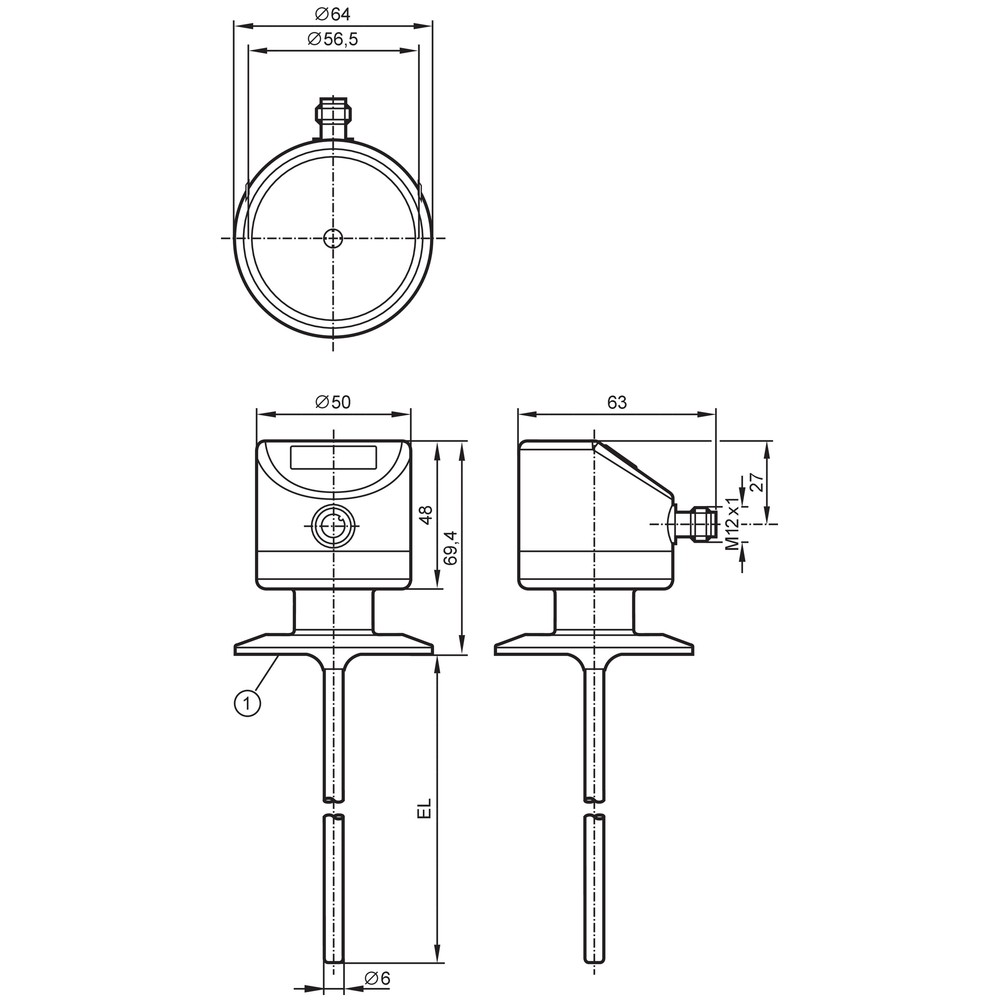

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de instalação.	Falha na vedação ou aperto incorreto da conexão Clamp.	Verificar se a junta de vedação está presente e se o torque de aperto do Clamp está adequado.
Display apagado ou instabilidade na leitura.	Tensão de alimentação fora da faixa especificada (18-32V DC).	Medir a voltagem nos pinos do conector M12 com um multímetro.
Ausência de sinal analógico no CLP ou erro no IO-Link.	Cabo M12 mal conectado ou com condutor rompido.	Testar a continuidade do cabo e verificar se o conector está travado corretamente.
Leitura de temperatura lenta ou desviada.	Acúmulo de sujidade ou incrustação no sensor (o que afeta o tempo de resposta).	Realizar limpeza superficial e verificar se o tempo de resposta T05/T09 está dentro do esperado.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TD2933 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura ifm TD2933?

O TD2933 é um transmissor de temperatura com display, projetado para monitoramento preciso de processos industriais, utilizando tecnologia Pt1000 e comunicação IO-Link.

Para quais aplicações o TD2933 é indicado?

Este dispositivo é ideal para monitorar fluidos líquidos e gasosos em ambientes sanitários ou industriais, sendo compatível com conexão de processo Clamp DN50.

Existem restrições de uso para este transmissor?

O produto não é adequado para aplicações com temperaturas de processo que excedam -50 a 150 °C ou pressões superiores a 100 bar, pois podem danificar o elemento sensor.

Posso instalar este sensor em qualquer conexão de processo?

Não utilize este sensor em conexões de processo que não sejam compatíveis com o padrão Clamp DN50 (DIN 32676 / ISO 2852), sob risco de vazamentos ou falha na vedação.

Como diagnosticar uma falha de comunicação ou medição?

Sintomas como leitura instável ou ausência de sinal podem indicar falha na conexão elétrica M12 ou cabo rompido; verifique a continuidade do cabo e o torque no conector.

O display não liga, o que devo verificar?

Se o display não acender, verifique primeiro se a tensão de operação está entre 18 e 32 V DC e se a polaridade está correta, conforme o diagrama de ligação.

Qual a vantagem deste transmissor frente a modelos analógicos simples?

O TD2933 é um dispositivo inteligente com IO-Link e saída analógica, oferecendo diagnóstico avançado, enquanto transmissores convencionais limitam-se apenas ao sinal analógico sem feedback digital.

Como decidir entre este modelo e um transmissor simples?

Recomendamos este modelo para aplicações que necessitam de integração via IO-Link e display local, enquanto versões sem display podem ser preferidas apenas para redução de custos em locais de difícil acesso.

Quais cuidados na instalação física do sensor?

A instalação requer alinhamento correto da conexão Clamp com o selo de vedação adequado para garantir o grau de proteção IP69K; certifique-se de que o aperto seja feito manualmente ou com ferramenta adequada para evitar danos ao aço inoxidável.

Qual a procedência deste transmissor?

O produto é fabricado pela ifm electronic, seguindo normas de qualidade e especificações técnicas rigorosas para automação industrial, sendo fornecido com documentação técnica completa.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto (Ref.: Interface de comunicação) que permite a troca bidirecional de dados entre sensores e controladores.

Clamp DN50

Padrão de conexão sanitária de acoplamento rápido (Ref.: Conexão de processo) conforme normas DIN 32676.

Pt1000

Elemento sensor de temperatura por resistência de platina (Ref.: Elemento de medição) com resistência de 1000 ohms a 0 °C.

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água (Ref.: Grau de proteção), ideal para higienização industrial.

1.4404

Aço inoxidável austenítico (Ref.: Materiais em contato com o fluído), também conhecido como 316L, com excelente resistência à corrosão.
