Transmissor de Temperatura IFM TD2931 com Display

Pré-visualizar: TD2931 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 100mm, Clamp DN50

TD2931 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 100mm, Clamp DN50

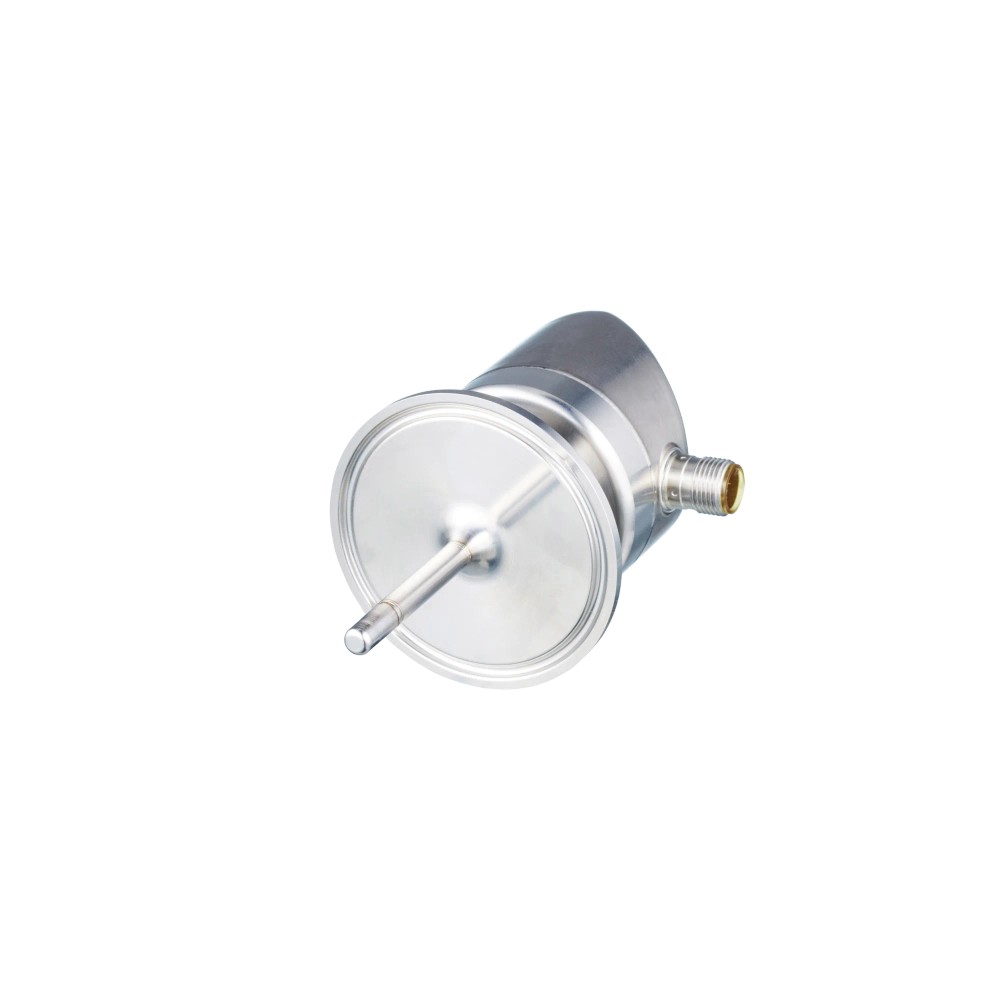

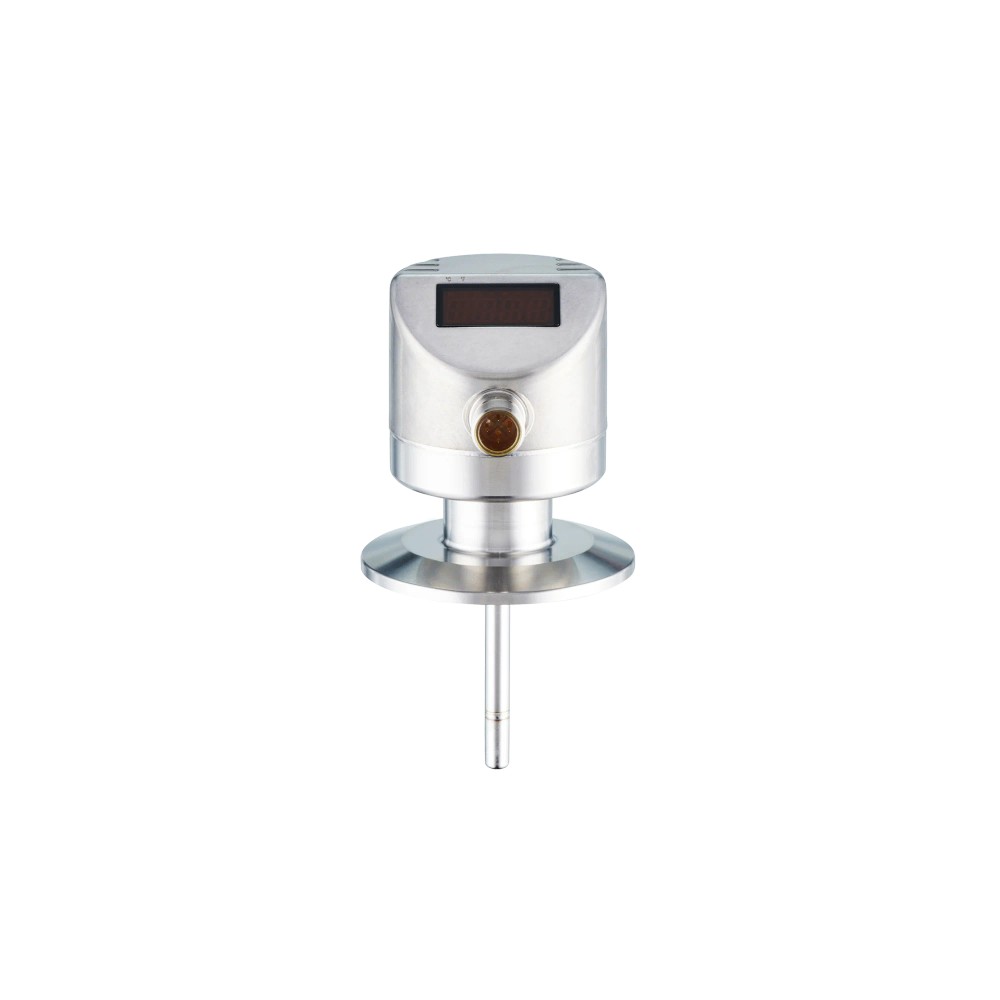

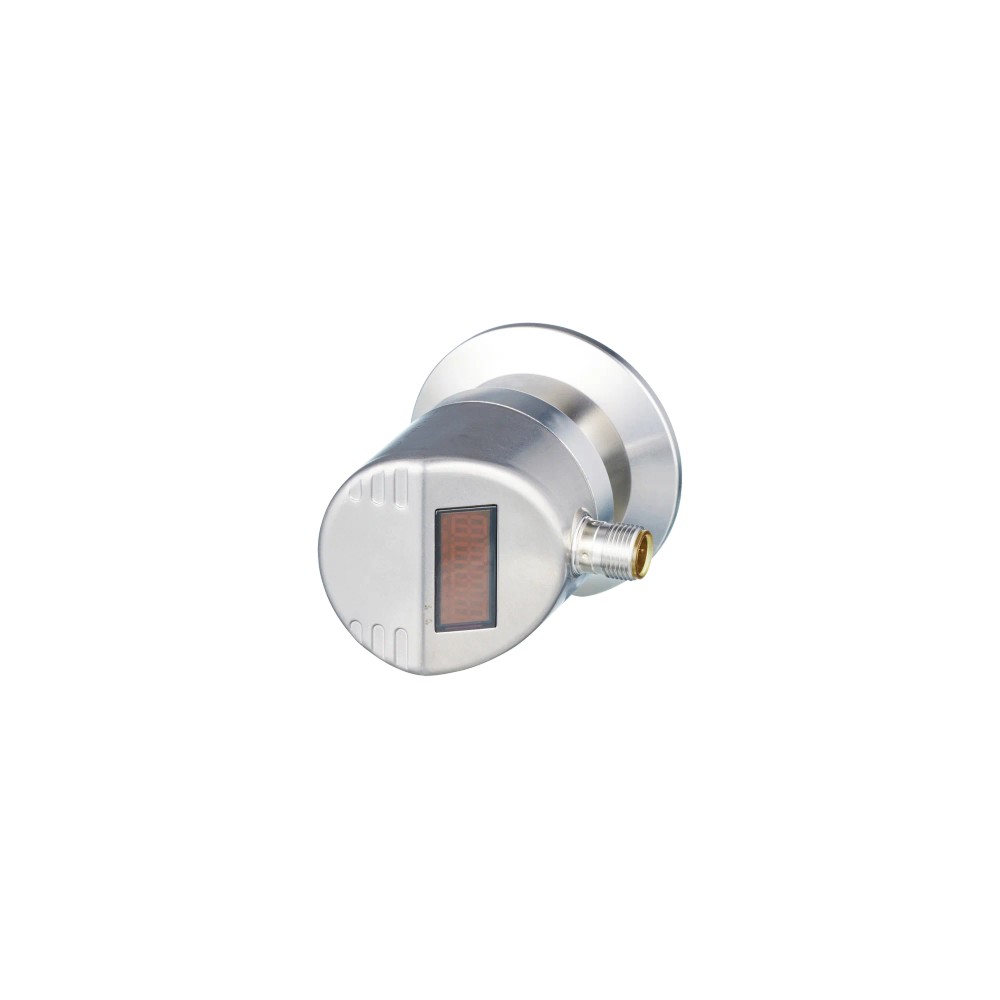

Imagem meramente ilustrativa

R$ 3.203,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2931
EAN: 4021179274517
NCM do produto: 90251990

Destaques do Produto Tipo de Conexão Clamp...mais

Fechar menu

Saiba mais sobre: "TD2931 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link, 100mm, Clamp DN50"

Destaques do Produto

Tipo de Conexão

Clamp DN50 (2")

Interface

IO-Link / Analógica

Comprimento da sonda

100 mm

Grau de Proteção

IP67 / IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TD2931 IFM - Transmissor de Temperatura com display, IO-Link, Clamp DN50

O transmissor de temperatura ifm TD2931 é um dispositivo de monitoramento preciso para fluidos, equipado com display LED e interface IO-Link para integração avançada. Possui sonda de 100mm, conexão ao processo via Clamp DN50 e alta resistência a condições severas com proteção IP69K. É ideal para processos industriais que exigem medição confiável e robustez, operando em faixas de -50 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Conexão de processo	Clamp DN50 (2")
Faixa de medição	-50...150 °C
Interface	IO-Link / 4-20 mA
Proteção IP	IP67/68/69K
Comprimento	100 mm
Elemento sensor	Pt1000 Classe A
Tensão	18...32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tubulações sanitárias da indústria alimentícia e farmacêutica.
Sistemas de controle que necessitem de redundância através de saída analógica e dados digitais via IO-Link.
Processos de automação industrial onde é necessário o monitoramento visual direto no campo.

⚠ Considere outro se precisa de:

Processos com fluidos abrasivos que superem a capacidade de resistência da ponta de medição.
Aplicações em ambientes com vibração constante superior aos limites DIN IEC 68-2-6 (10 g / 10...2000 Hz).
Conexões de processo que não sejam compatíveis com o padrão Clamp DN50 (ISO 2852).

APLICAÇÕES E USO

Monitoramento de temperatura em processos de fabricação de alimentos e bebidas.
Controle de processos em indústrias farmacêuticas que exigem superfícies com rugosidade controlada (Ra < 0,8 µm).
Sistemas de refrigeração e caldeiras onde a medição precisa é crítica para a segurança operacional.

COMO ESCOLHER

Antes de comprar o TD2931 IFM - Transmissor de Temperatura com display, IO-Link, Clamp DN50, verifique estes pontos:

Escolha este modelo se...

Seu processo exige conexão sanitária Clamp DN50 e você necessita de um sensor que combine saída analógica tradicional com inteligência digital via IO-Link para diagnósticos remotos.

Busque outra opção se...

Seu processo requer uma conexão de rosca padrão (como NPT ou BSP) ou se o comprimento de imersão de 100mm for incompatível com a tubulação existente.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	-50...150 °C	Faixa operacional do sensor
Ajuste de fábrica	-10...150 °C	Configuração inicial de escala

Entradas/saídas
Sinal de saída	Analógico (4-20 mA) e IO-Link	Saídas configuráveis
Interface	IO-Link COM2	Protocolo de comunicação

Dados mecânicos
Conexão de processo	Clamp DN50 (2")	Interface mecânica
Comprimento de instalação	100 mm	Dimensão de imersão
Materiais em contato	Aço inox 1.4404 (316L)	Compatibilidade química

Dados elétricos
Tensão de operação	18...32 V DC	Alimentação
Conexão elétrica	M12	Interface física

COMPATIBILIDADE

Comunicação

• IO-Link (V1.1, COM2, 38.4 kBaud)

• Saída Analógica 4-20 mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Clamp DN50 (DIN 32676 / ISO 2852)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de limpeza com alta pressão (Washdown)	✓	O produto possui proteção IP69K, resistindo a jatos de alta pressão e temperatura.
Monitoramento de gases em alta pressão (> 100 bar)	✗	O sensor suporta resistência a pressão de até 100 bar, limite que não deve ser excedido.
Integração com CLP via rede industrial IO-Link	✓	Total compatibilidade com protocolos IO-Link, permitindo leitura de dados digitais.

INSTALAÇÃO

Como instalar o TD2931 IFM - Transmissor de Temperatura com display, IO-Link, Clamp DN50

Certifique-se de que o sistema esteja despressurizado e frio antes da montagem.
Insira o sensor com conexão Clamp DN50 na porta de processo.
Fixe a abraçadeira Clamp, garantindo a vedação correta do anel de vedação.
Conecte o cabo M12 codificação A ao sensor, garantindo o travamento seguro.
Verifique a integridade do cabeamento conforme o diagrama de pinos.
Realize a configuração dos parâmetros via IO-Link ou diretamente no display do sensor.

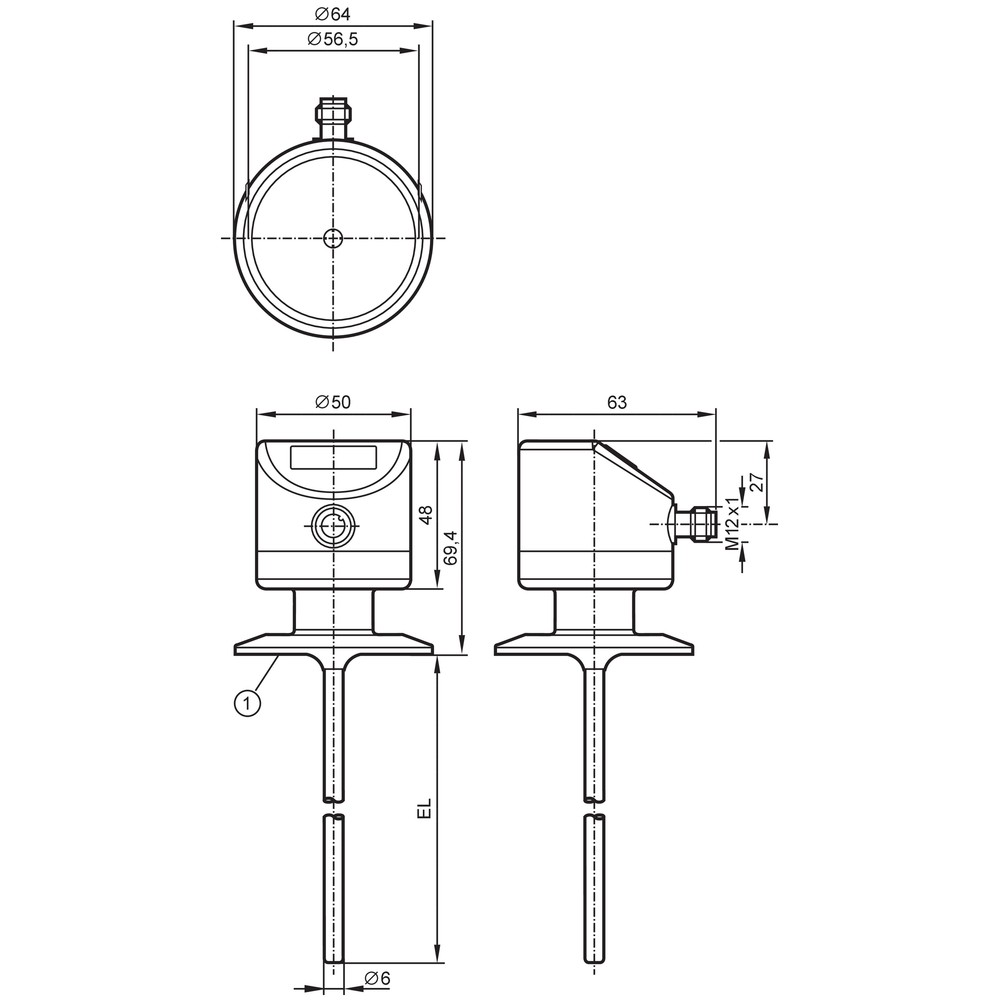

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado ou sem comunicação.	Tensão de alimentação fora da faixa de 18-32 V DC.	Medir a tensão nos pinos do conector M12 com um multímetro.
Entrada de umidade ou falha intermitente.	Falha na vedação ou oxidação interna.	Verificar se o conector M12 está devidamente rosqueado e o anel de vedação está íntegro.
Oscilações erráticas na medição.	Bolhas de ar na ponta do sensor.	Verificar se a montagem está em local com fluxo adequado de fluido, sem bolsões de ar.
Leitura de temperatura lenta ou imprecisa.	Desvio do valor por acúmulo de sujeira na sonda.	Realizar inspeção visual e limpeza da superfície da sonda (1.4404).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TD2931 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TD2931?

O TD2931 é um transmissor de temperatura com display, projetado para monitoramento preciso de fluidos líquidos e gasosos em processos industriais, utilizando tecnologia Pt1000 Classe A e interface IO-Link.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do transmissor com conexão de processo Clamp DN50 e conexão elétrica M12. Acessórios adicionais, como cabos de conexão M12, devem ser adquiridos separadamente conforme a necessidade da instalação.

Existem limitações de temperatura ou pressão para o uso deste sensor?

Este transmissor não é indicado para aplicações onde o fluido em contato exceda a temperatura de 150 °C ou para processos com pressões nominais superiores a 100 bar, pois isso comprometeria a integridade do sensor.

O sensor é compatível com conexões roscadas ou outros tipos de flanges?

O sensor não deve ser aplicado em processos que exigem materiais de vedação diferentes de FKM ou conexões de processo distintas do padrão Clamp DN50 (DIN 32676 / ISO 2852), sob risco de vazamentos ou incompatibilidade mecânica.

O que fazer se o display do transmissor não ligar?

Se o display não acende, verifique a tensão de alimentação de 18...32 V DC no conector M12. Se a tensão estiver correta e o display permanecer apagado, há uma falha interna na unidade.

Por que as leituras de temperatura estão oscilando muito?

Valores de medição instáveis podem indicar presença de bolhas de ar no fluido, aterramento inadequado do sistema ou interferência eletromagnética no cabo de sinal M12. Verifique a instalação física e o cabeamento.

Devo usar este transmissor digital ou um sensor analógico simples?

O TD2931, por possuir IO-Link e display, oferece diagnóstico digital e configuração parametrizável, sendo uma solução superior para automação moderna comparada aos termômetros analógicos puramente mecânicos.

Este modelo é melhor que versões sem IO-Link?

A escolha depende da sua infraestrutura de controle. Se o sistema suporta protocolo IO-Link (COM2), o TD2931 é ideal pela facilidade de parametrização remota. Caso utilize apenas sinais analógicos legados, a saída 4-20 mA mantém a compatibilidade.

Quais cuidados tomar ao instalar o sensor?

A instalação exige que a sonda de 100 mm seja inserida perpendicularmente ao fluxo para garantir o tempo de resposta especificado. Utilize torque adequado no conector M12 para garantir o grau de proteção IP69K.

Como funciona o suporte técnico e procedência deste produto?

Este produto é fabricado pela ifm electronic e conta com a garantia e suporte técnico direto do fabricante. A intermediação pela Melhor Indústria simplifica o processo de aquisição e suporte.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados digitais entre sensores e mestres IO-Link. (Ref.: Interface de comunicação)

Pt1000

Elemento termorresistivo de platina que altera sua resistência elétrica conforme a temperatura. (Ref.: Elemento de medição)

Clamp DN50

Conexão de processo sanitária rápida usada principalmente em indústrias alimentícias e químicas. (Ref.: Conexão de processo)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de jatos de água e temperatura elevada. (Ref.: Proteção IP)

1.4404 (316L)

Aço inoxidável austenítico com baixo teor de carbono, ideal para resistência à corrosão em ambientes químicos. (Ref.: Materiais em contato com o fluido)
