Transmissor de Temperatura ifm TD2841 com Display

Pré-visualizar: TD2841 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm

TD2841 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm

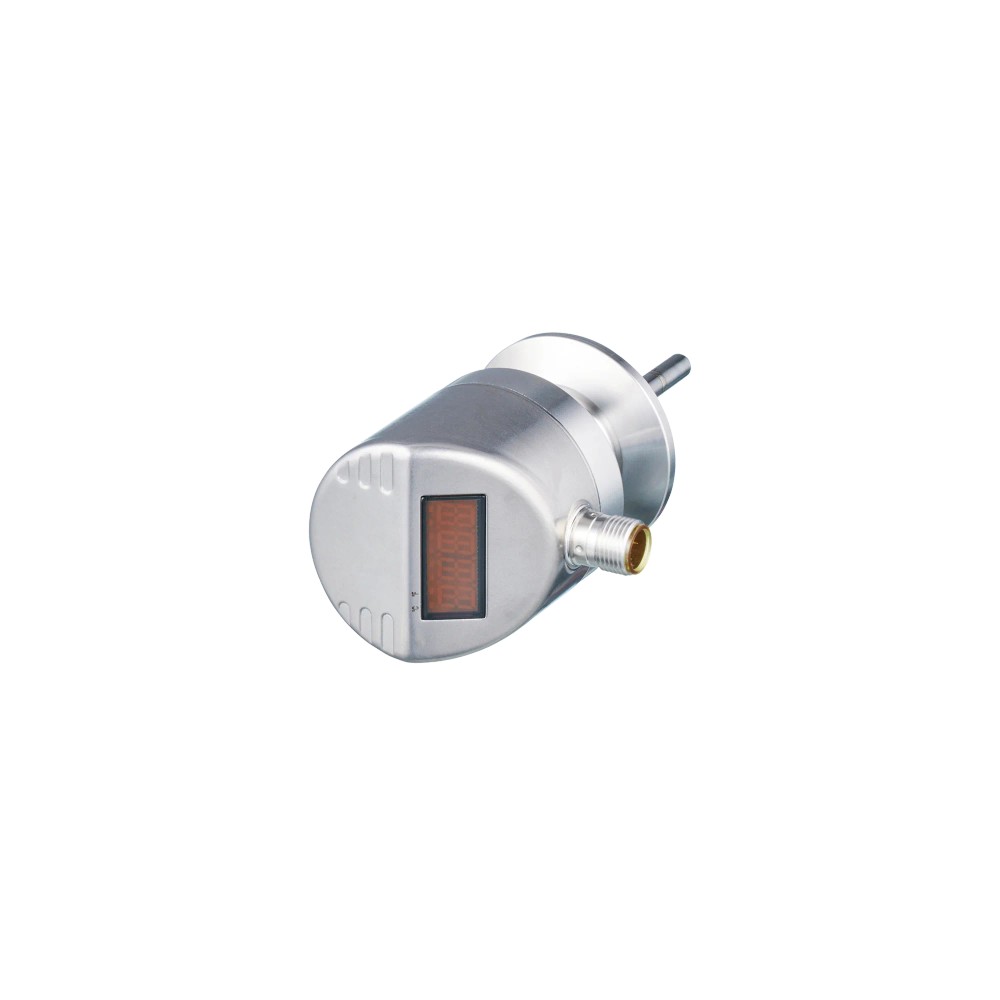

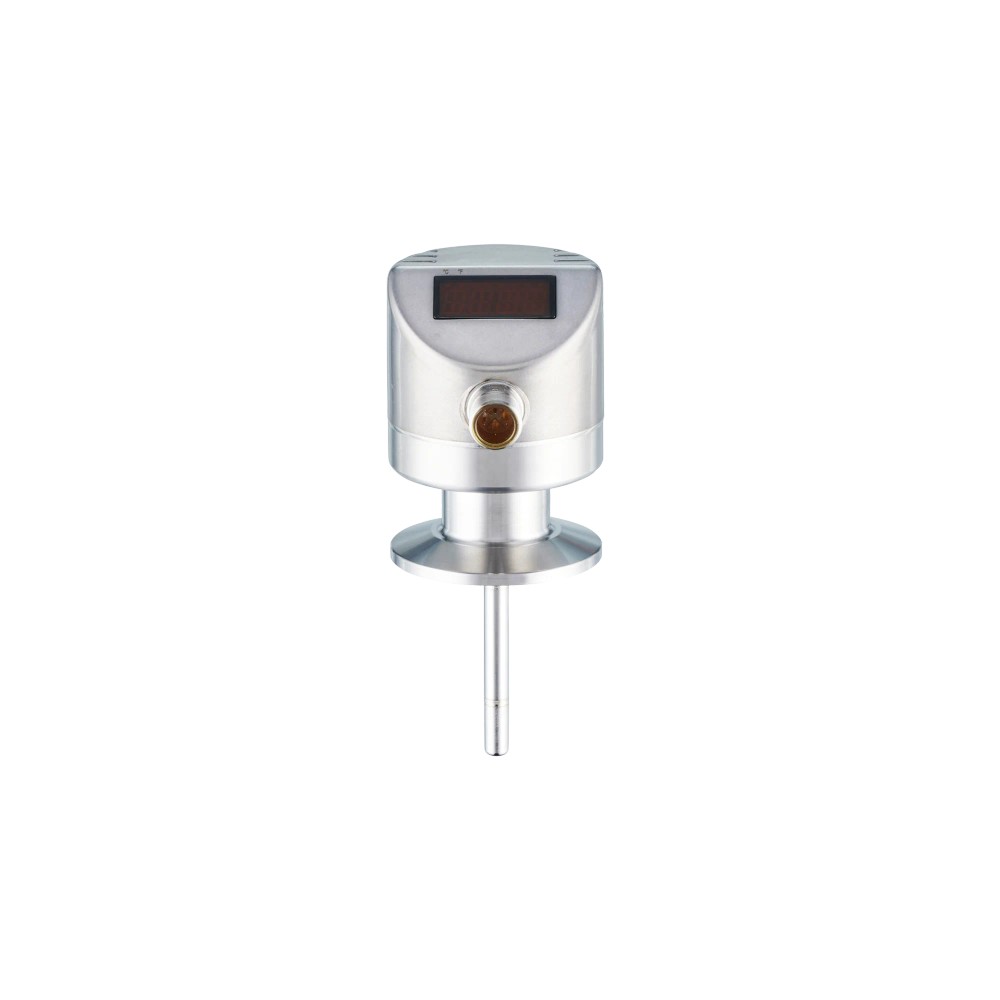

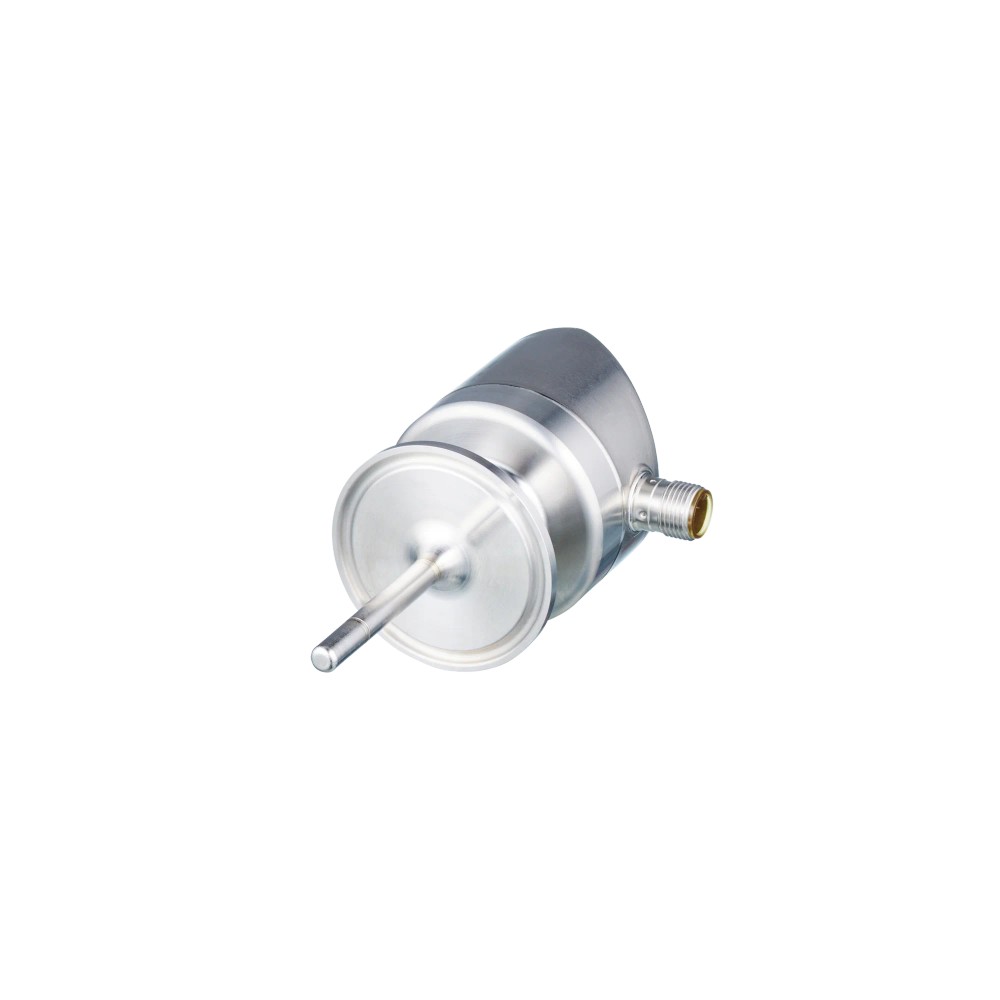

Imagem meramente ilustrativa

R$ 3.084,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2841
EAN: 4021179274425
NCM do produto: 90251990

Destaques do Produto Tipo de Sensor Pt...mais

Fechar menu

Saiba mais sobre: "TD2841 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm"

Destaques do Produto

Tipo de Sensor

Pt 1000

Conexão de Processo

Clamp DN25-DN40

Comprimento Instalação

150 mm

Sinal de Saída

IO-Link / 4-20mA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TD2841 IFM - Transmissor de Temperatura com Display e IO-Link 150mm

O TD2841 é um transmissor de temperatura robusto com display integrado, ideal para monitoramento preciso em fluidos líquidos e gasosos. Equipado com tecnologia Pt1000 classe A e interface IO-Link, ele oferece alta confiabilidade e flexibilidade de sinal analógico 4-20mA. Seu design compacto com conexão Clamp DN25...DN40 atende aos padrões de higiene industrial.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	TD2841
Elemento sensor	Pt 1000
Faixa de medição	-50...150 °C
Conexão de processo	Clamp DN25-DN40
Conexão elétrica	M12
Interface	IO-Link
Proteção	IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos e gasosos.
Processos que utilizam conexão de processo Clamp DN25...DN40.
Sistemas que demandam integração via IO-Link ou sinal analógico 4-20mA.
Ambientes industriais que exigem grau de proteção IP67, IP68 ou IP69K.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 100 bar (10 MPa).
Processos onde o fluido seja quimicamente incompatível com aço inoxidável 1.4404 ou vedações FKM.
Uso em ambientes com vibrações ou choques que excedam as normas DIN IEC 68-2-6 e 68-2-27.

APLICAÇÕES E USO

Monitoramento de temperatura em processos de fabricação de alimentos e bebidas.
Controle térmico em linhas de envase de fluidos.
Processos que requerem monitoramento local imediato através do display LED de 4 dígitos.
Integração em sistemas de automação via barramento IO-Link.

COMO ESCOLHER

Antes de comprar o TD2841 IFM - Transmissor de Temperatura com Display e IO-Link 150mm, verifique estes pontos:

Quando escolher o TD2841

Ideal para processos que exigem visualização local, alta proteção (IP69K) e integração moderna (IO-Link) em tubulações com padrão Clamp.

Quando buscar alternativas

Se o processo exigir rosca (NPT/BSP) ou se a pressão de trabalho for superior a 100 bar, considere modelos com outras conexões ou cápsulas de proteção reforçadas.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Elemento de medição	1 x Pt 1000	Conforme DIN EN 60751, classe A
Alcance de medição	-50...150 °C	Faixa operacional total do sensor

Dados elétricos
Tensão de operação	18...32 V DC	Conforme supply class 2 (cULus)
Consumo de corrente	< 50 mA	Consumo máximo operacional

Entradas/Saídas
Interface	IO-Link	Revisão 1.1, COM2
Saída analógica	4...20 mA	Configurável

Dados mecânicos
Conexão de processo	Clamp DN25...DN40	DIN 32676 (ISO 2852)
Resistência a pressão	100 bar	Limite de operação
Grau de proteção	IP67, IP68, IP69K	Resistência a fluidos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38,4 kBaud)

• Sinal Analógico 4...20 mA

Conexões

Elétrica 1 x M12; codificação: A; contatos: 4

Processo Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com necessidade de alta higiene	✓	Aço inoxidável 1.4404 e rugosidade superficial Ra < 0,8 µm atendem padrões sanitários.
Ambiente com jatos de água (limpeza CIP)	✓	Grau de proteção IP69K garante resistência total a lavagens de alta pressão.

INSTALAÇÃO

Como instalar o TD2841 IFM - Transmissor de Temperatura com Display e IO-Link 150mm

Verifique a compatibilidade da conexão Clamp do processo com o padrão DN25-DN40.
Insira a sonda de 150mm no orifício de montagem, garantindo que o sensor fique imerso no fluxo.
Fixe o clamp com a vedação FKM apropriada para evitar vazamentos.
Conecte o cabo M12 codificação A ao sensor.
Realize o aterramento conforme normas de compatibilidade eletromagnética (EMC).
Configure os parâmetros via software IO-Link ou diretamente no display, se necessário.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display desligado ou sem comunicação.	Tensão fora da faixa ou conexão frouxa.	Medir tensão nos pinos do conector M12; verificar integridade do cabo.
Leitura fora dos limites ou instável.	Falha na calibração ou falha no elemento sensor.	Comparar valor lido com termômetro de referência; verificar erro de offset no IO-Link.
Sinal analógico em erro (4mA ou 20mA constantes).	Saturação ou curto-circuito na saída.	Testar a saída analógica isolada com um multímetro em série.
Tempo de resposta elevado (lento).	Contaminação ou acúmulo de resíduos na sonda.	Limpeza do sensor e verificação da superfície Ra < 0,8 µm.

DOCUMENTAÇÃO TÉCNICA

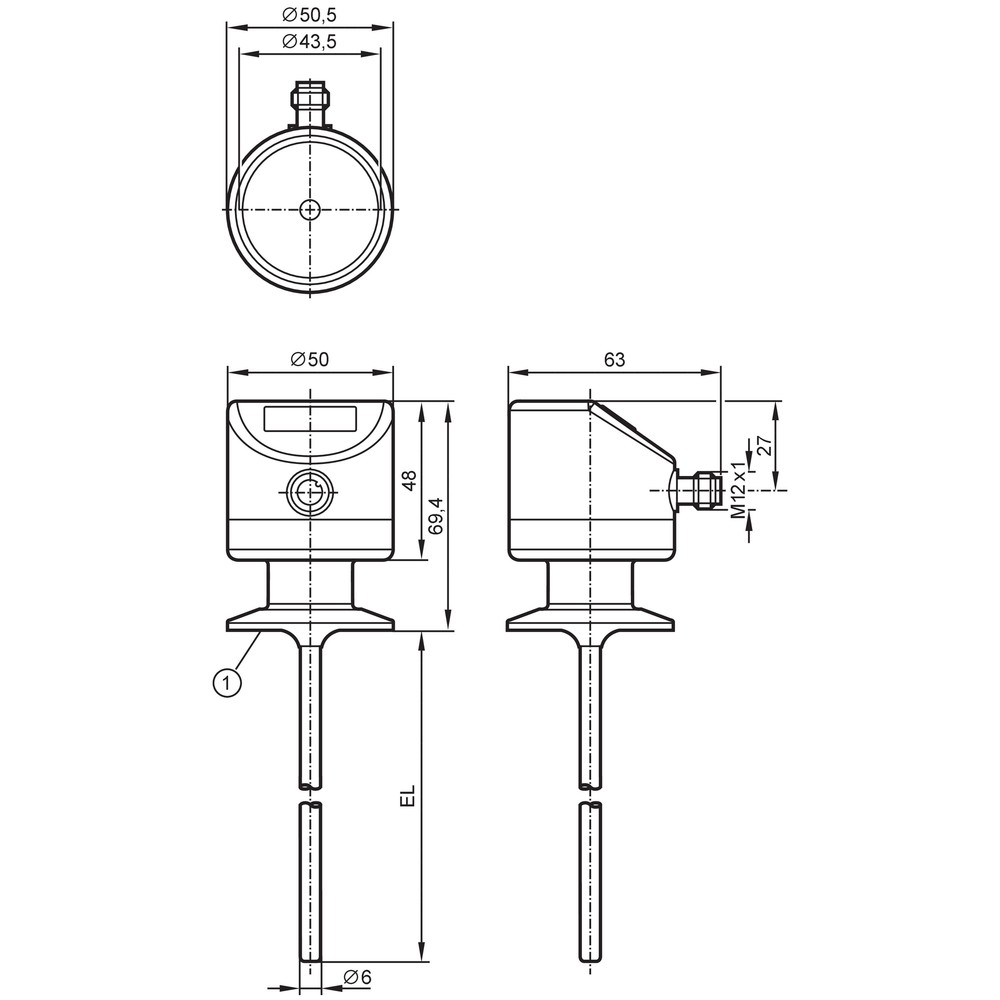

Datasheet TD2841 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TD2841 da ifm?

O TD2841 é um transmissor de temperatura com display integrado, projetado para monitorar fluidos líquidos e gasosos em processos industriais, utilizando tecnologia Pt1000 de classe A para alta precisão.

O que vem na caixa ao comprar este produto?

Ele acompanha a unidade sensora integrada ao display, pronto para conexão via protocolo IO-Link ou sinal analógico 4...20 mA.

Este modelo pode ser utilizado em tubulações com alta pressão?

Este dispositivo não é adequado para aplicações com pressões superiores a 100 bar ou em processos que exijam uma conexão diferente de Clamp DN25...DN40.

Existem restrições de fluidos para este transmissor?

Não é compatível com fluidos que corroam aço inoxidável 1.4404 (316L) ou vedações em FKM, devendo-se verificar a compatibilidade química antes da instalação.

O display do meu sensor não liga, o que devo verificar?

Se o display não acende, verifique primeiro se a tensão de alimentação está entre 18...32 V DC e se o conector M12 está firmemente encaixado.

Por que a leitura de temperatura está oscilando?

Sintomas de leitura instável podem ser causados por interferência eletromagnética ou aterramento incorreto; verifique se o cabo blindado está conectado conforme a norma EMC.

Qual a vantagem deste modelo em relação a transmissores simples?

O modelo TD2841 oferece monitoramento local com display e comunicação IO-Link, enquanto transmissores convencionais sem display apenas transmitem o sinal analógico, limitando a visualização em campo.

Devo comprar este modelo com IO-Link ou um modelo analógico comum?

A escolha depende da necessidade de IO-Link; se seu sistema não suporta IO-Link ou você não necessita de display local, modelos analógicos simples podem ser mais adequados.

Como proceder com a instalação mecânica do sensor?

A instalação requer a inserção da sonda de 150mm no processo via conexão Clamp; certifique-se de que a vedação FKM esteja limpa e íntegra para evitar vazamentos.

Quais cuidados devo ter durante o uso deste transmissor?

O TD2841 é um produto industrial de alta precisão; garanta que o alinhamento da conexão Clamp esteja livre de tensões mecânicas para evitar danos à sonda.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados digitais entre o sensor e o sistema de controle (Ref.: Interface de comunicação).

Pt 1000

Elemento sensor de temperatura por resistência de platina com 1000 ohms a 0°C (Ref.: Elemento de medição).

Clamp DN25...DN40

Tipo de conexão de processo higiênica amplamente utilizada em indústrias alimentícias e farmacêuticas (Ref.: Conexão de processo).

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e alta temperatura (Ref.: Proteção IP).

Classe A (DIN EN 60751)

Classe de tolerância que define a precisão do sensor Pt1000 (Ref.: Classe de precisão).
