Transmissor de Temperatura IFM TD2817 com Display

Pré-visualizar: TD2817 IFM - Transmissor de Temperatura ifm Medição de fluidos Display, IO-Link, Clamp

TD2817 IFM - Transmissor de Temperatura ifm Medição de fluidos Display, IO-Link, Clamp

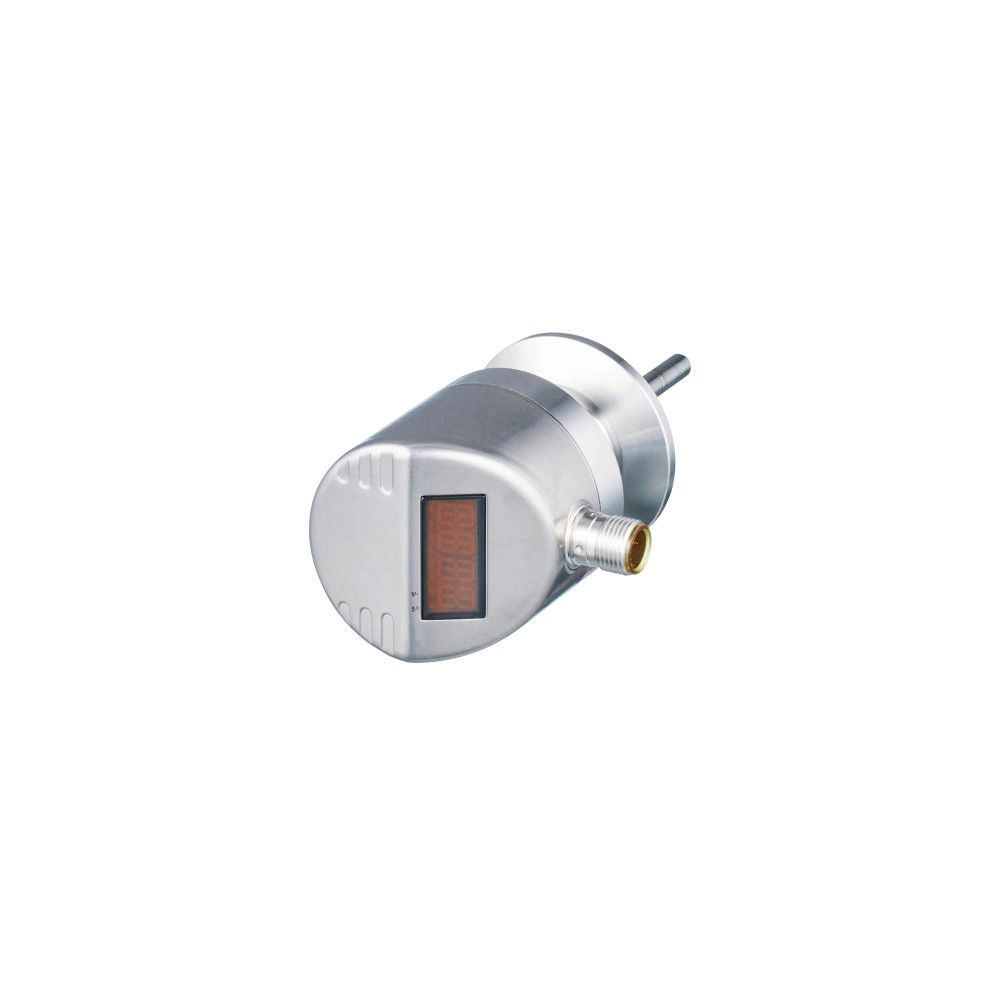

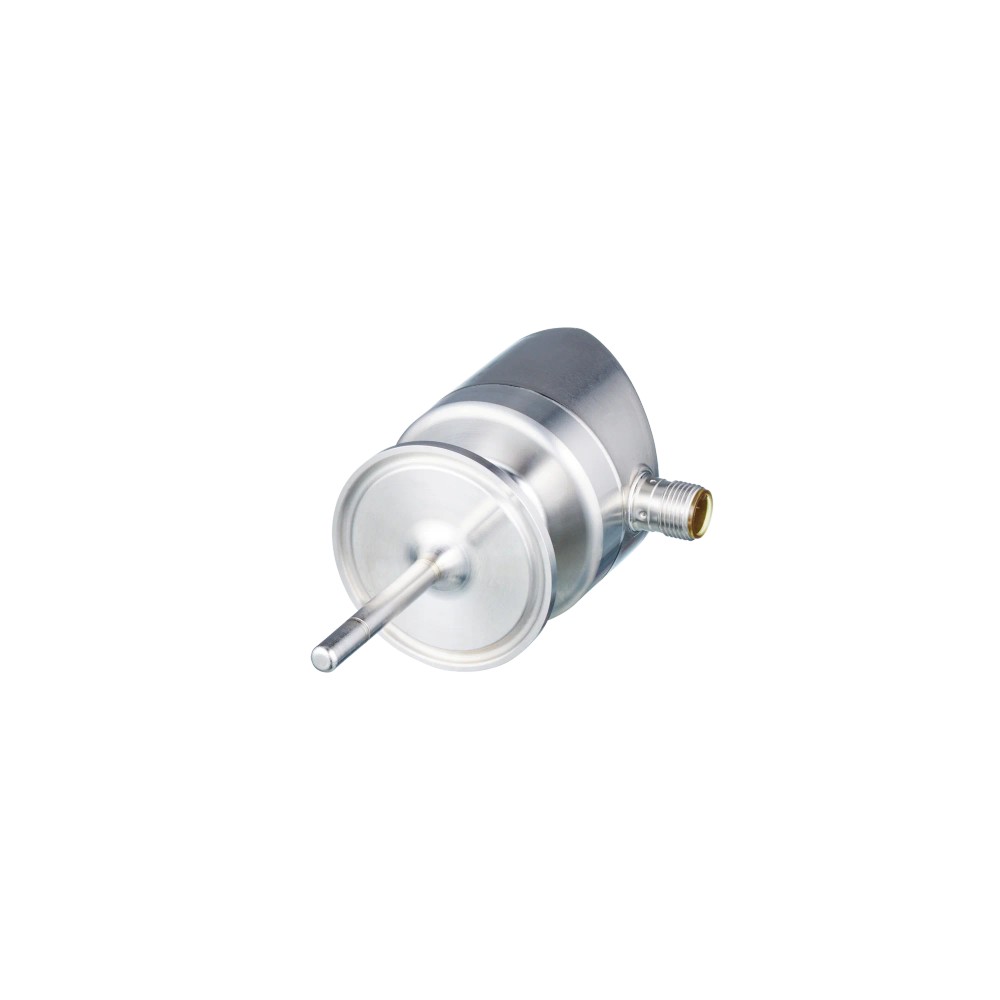

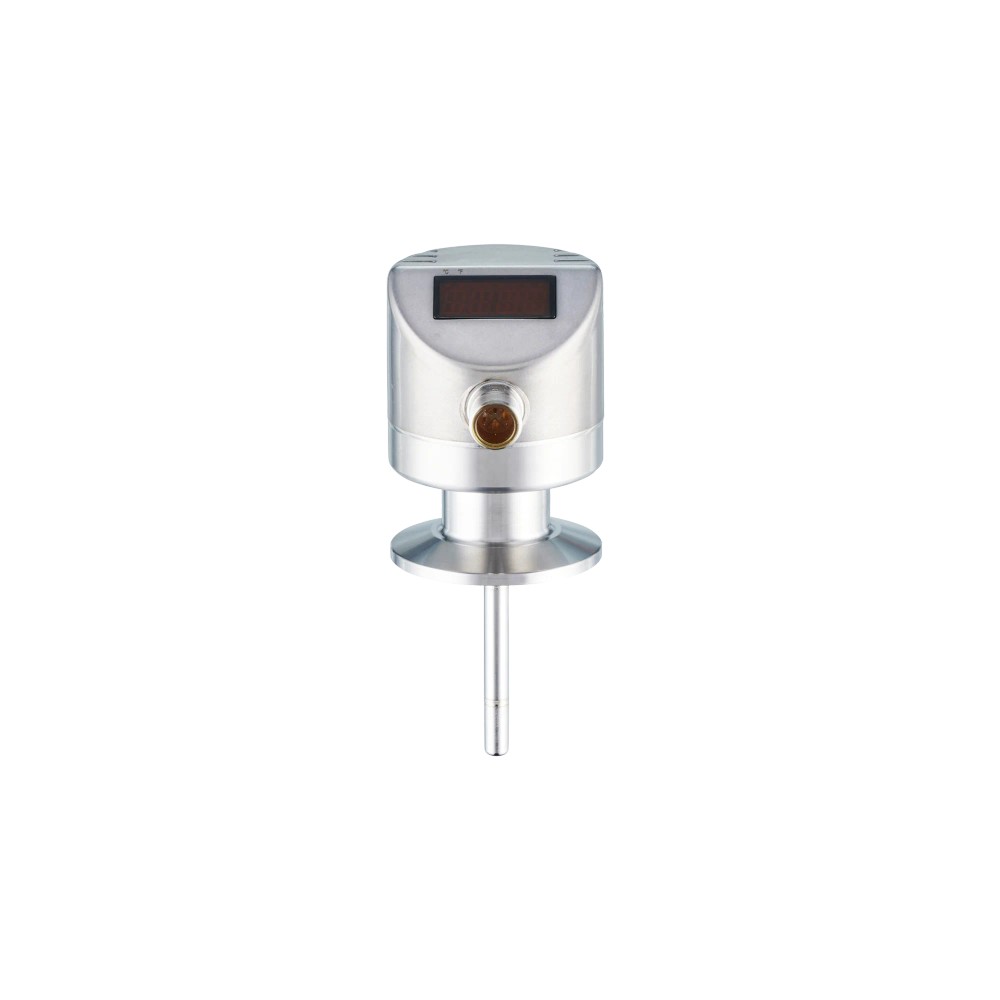

Imagem meramente ilustrativa

R$ 3.010,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2817
EAN: 4021179274395
NCM do produto: 90251990

Destaques do Produto Conexão Clamp...mais

Fechar menu

Saiba mais sobre: "TD2817 IFM - Transmissor de Temperatura ifm Medição de fluidos Display, IO-Link, Clamp"

Destaques do Produto

Conexão

Clamp DN25...DN40

Saída

Analógica / IO-Link

Temperatura

-50...150 °C

Proteção

IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TD2817 IFM - Transmissor de Temperatura com Display, IO-Link, Conexão Clamp

O TD2817 da ifm é um transmissor de temperatura robusto projetado para medição precisa de fluidos. Equipado com display de 7 segmentos e interface IO-Link, oferece alta confiabilidade com resistência a pressões de até 100 bar. É a solução ideal para processos que demandam monitoramento direto e integração digital em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	TD2817
Faixa de Medição	-50...150 °C
Conexão de Processo	Clamp DN25...DN40
Interface	IO-Link / Analógica
Proteção IP	IP 67 / IP 68 / IP 69K
Pressão Máxima	100 bar
Conexão Elétrica	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em indústrias alimentícias e farmacêuticas onde a higiene é crítica.
Sistemas com necessidade de medição de precisão em processos automatizados via IO-Link.
Ambientes com requisitos de proteção IP67/IP68/IP69K.

⚠ Considere outro se precisa de:

Instalação em tubulações com vibração mecânica extrema fora da norma DIN IEC 68-2-6.
Uso em fluidos incompatíveis com aço inox 316L.
Conexão em flanges que não atendam o padrão Clamp DIN 32676 (ISO 2852).

APLICAÇÕES E USO

Monitoramento de temperatura em tubulações sanitárias (alimentos e bebidas).
Processos industriais com fluidos líquidos ou gasosos que exigem precisão de classe A.
Sistemas automatizados que requerem feedback analógico e via protocolo IO-Link.

COMO ESCOLHER

Antes de comprar o TD2817 IFM - Transmissor de Temperatura com Display, IO-Link, Conexão Clamp, verifique estes pontos:

Quando escolher o TD2817

Indicado quando sua aplicação exige interface sanitária Clamp, display local para leitura imediata e comunicação digital IO-Link em processos de até 150 °C.

Quando buscar alternativas

Considere outros modelos se sua conexão de processo for roscada (BSP/NPT), se a temperatura exceder 150 °C, ou se a aplicação não exigir display nem comunicação digital.

ESPECIFICAÇÕES TÉCNICAS

Medição
Elemento sensor	1 x Pt 1000	Conforme DIN EN 60751, Classe A
Alcance de medição	-50...150 °C	Faixa operacional de temperatura

Dados Elétricos
Tensão de operação	18...32 DC V	Faixa nominal de alimentação
Conexão elétrica	M12	Padrão de interface elétrica

Dados Mecânicos
Conexão de processo	Clamp DN25...DN40	Padrão sanitário de instalação
Grau de proteção	IP 67, IP 68, IP 69K	Resistência ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• Sinal Analógico (4-20mA)

Conexões

Elétrica 1 x M12; codificação: A; contatos: 4

Processo Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de limpeza severa (lavagem por jato)	✓	Possui grau de proteção IP69K, adequado para limpeza de alta pressão.
Conexão em tubulação com rosca NPT	✗	O sensor utiliza interface Clamp, não sendo compatível mecanicamente com roscas.

INSTALAÇÃO

Como instalar o TD2817 IFM - Transmissor de Temperatura com Display, IO-Link, Conexão Clamp

Verifique a integridade da vedação sanitária na conexão Clamp.
Insira o sensor na conexão de processo conforme a profundidade de 50mm.
Fixe o anel de vedação Clamp e trave com a abraçadeira apropriada.
Conecte o cabo M12 ao sensor, garantindo o alinhamento dos pinos.
Verifique se o grau de proteção IP é mantido através do aperto correto do conector.
Realize a parametrização inicial via interface IO-Link se necessário.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado ou instável.	Tensão fora da faixa especificada (18-32V DC).	Medir a tensão nos pinos do conector M12 com multímetro.
Ausência de sinal na saída analógica ou IO-Link.	Falha na conexão do cabo M12.	Verificar continuidade dos fios e aperto do conector.
Tempo de resposta lento ou leitura imprecisa.	Acúmulo de sujeira ou incrustação no sensor.	Limpeza da sonda conforme especificações de higienização.
Sensor não reconhecido pelo mestre IO-Link.	Configuração incorreta do IO-Link.	Verificar ID do dispositivo (374) e taxa de baudrate.

DOCUMENTAÇÃO TÉCNICA

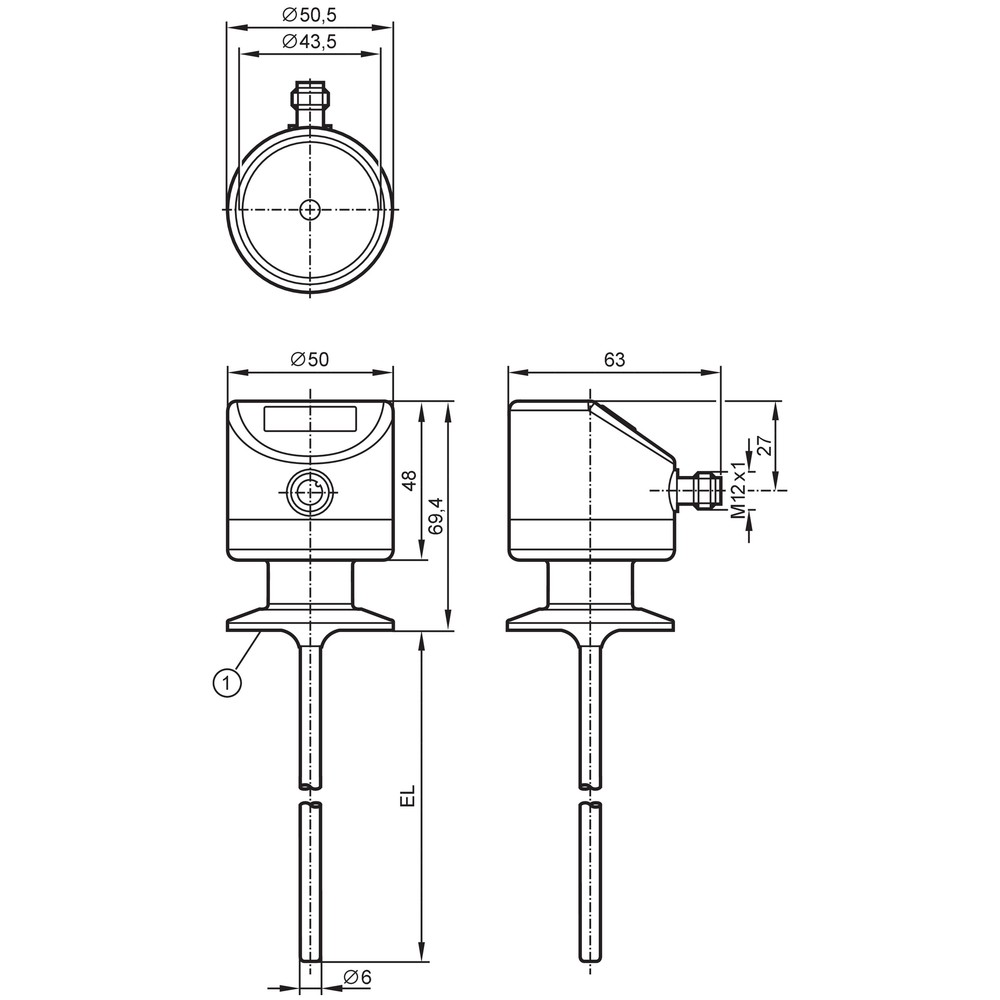

Folha de dados técnica (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor TD2817 e qual sua função principal?

O TD2817 é um transmissor de temperatura com display integrado, concebido para a monitoração precisa de fluidos em aplicações industriais, utilizando um elemento sensor Pt1000 Classe A.

O que vem incluso na embalagem do TD2817?

O produto acompanha apenas o transmissor de temperatura. Acessórios como cabos de conexão M12 ou conectores devem ser adquiridos separadamente conforme a necessidade da instalação elétrica.

Posso utilizar este transmissor em qualquer tipo de fluido?

Não, este modelo não é adequado para fluidos altamente abrasivos ou com alta carga de partículas sólidas que excedam a compatibilidade do aço inoxidável 316L, pois pode comprometer a integridade da haste.

Este sensor serve para tubulações com rosca BSP?

Este dispositivo é projetado para processos industriais com conexão Clamp DN25 a DN40; ele não é compatível com conexões roscadas comuns, como NPT ou BSP, sem o uso de adaptadores específicos de terceiros.

Como diagnosticar falhas de leitura no sensor?

Sintomas comuns incluem leituras instáveis ou erro no display. Verifique a integridade da conexão elétrica M12 e se a tensão de alimentação está dentro da faixa de 18-32V DC.

O que fazer se o display do transmissor estiver apagado?

Se o display não acender, verifique se há tensão no conector M12. A causa provável pode ser falha no cabo, inversão de polaridade ou ausência de alimentação, verificáveis com um multímetro.

Por que escolher o TD2817 em vez de um sensor analógico simples?

O TD2817 possui tecnologia IO-Link e sinal analógico (4-20mA), oferecendo maior flexibilidade de parametrização e diagnóstico remoto comparado aos modelos analógicos convencionais.

Este modelo é melhor que os sensores sem display?

A escolha entre modelos depende da necessidade de display local e protocolo de comunicação. O TD2817 é ideal para quem exige monitoramento visual imediato e integração via IO-Link.

Quais cuidados tomar ao instalar o sensor?

A instalação deve ser feita garantindo que o comprimento de imersão de 50mm esteja totalmente inserido no fluxo. Utilize vedações sanitárias compatíveis com Clamp DN25-DN40 para evitar vazamentos.

Qual a procedência e garantia de conformidade do produto?

O TD2817 é fabricado pela ifm, líder em tecnologia de automação, garantindo conformidade com normas industriais rigorosas como a DIN EN 60751 para o sensor Pt1000.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca bidirecional de dados entre o sensor e o controlador (Ref.: Comunicação).

Clamp DN25-DN40

Conexão sanitária rápida amplamente utilizada na indústria alimentícia para facilitar montagem e limpeza (Ref.: Conexão de processo).

Pt1000

Elemento sensor de temperatura que utiliza platina, com resistência de 1000 Ohms a 0 °C, seguindo a norma DIN EN 60751 (Ref.: Elemento sensor).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, essencial para equipamentos de limpeza industrial (Ref.: Proteção IP).

316L

Aço inoxidável de baixo carbono com excelente resistência à corrosão, ideal para superfícies em contato com produtos (Ref.: Materiais).
