Transmissor de Temperatura IFM TD2811 com Display

Pré-visualizar: TD2811 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display IO-Link Clamp

TD2811 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display IO-Link Clamp

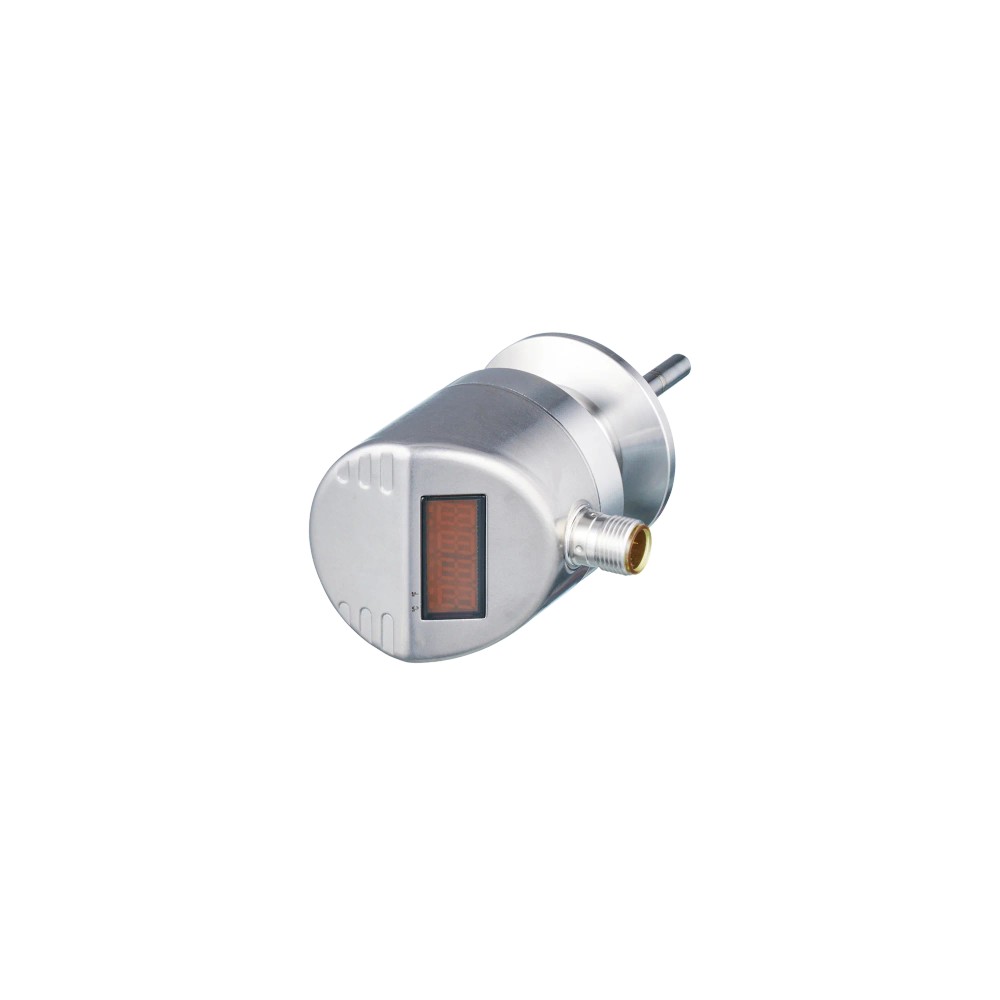

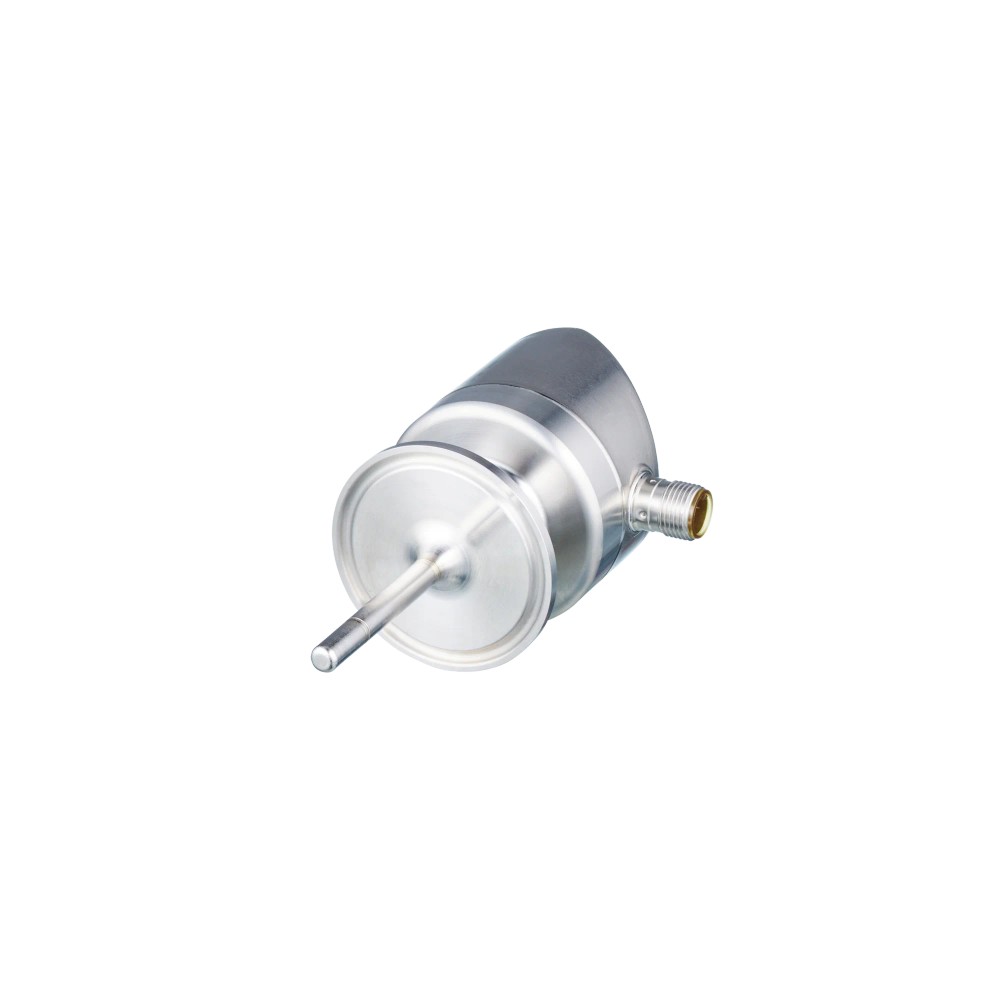

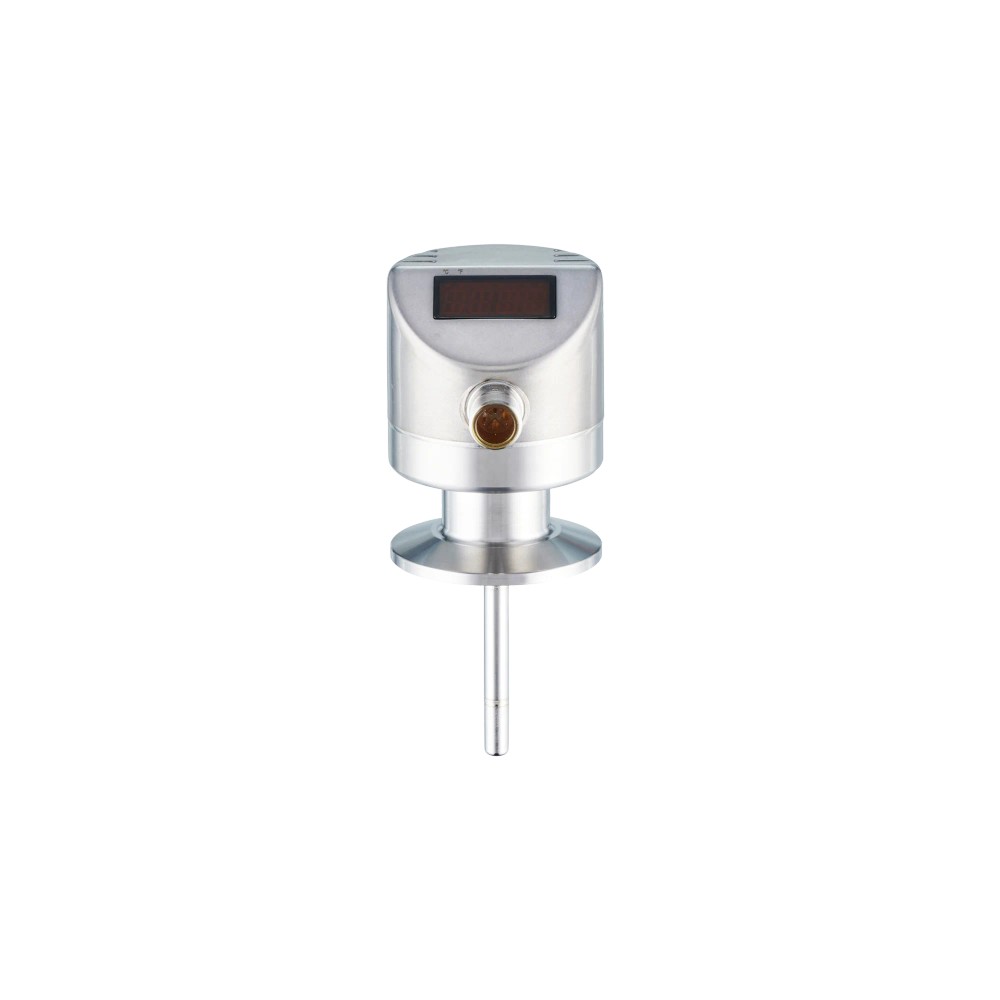

Imagem meramente ilustrativa

R$ 3.010,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2811
EAN: 4021179274371
NCM do produto: 90261029

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TD2811 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display IO-Link Clamp"

Destaques do Produto

Faixa de temperatura

-50…150 °C

Processo

Clamp DN25…DN40

Sinal

4…20 mA e IO-Link

Alimentação

18…32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

100 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TD2811 IFM — Transmissor de Temperatura com Display, IO-Link e Conexão Clamp

O TD2811 é um transmissor de temperatura com display, destinado à medição de temperatura em fluidos líquidos e gasosos. Utiliza elemento sensor Pt 1000 classe A e oferece saída analógica de 4…20 mA e comunicação IO-Link. Seu alcance de medição é de -50…150 °C, com conexão de processo Clamp DN25…DN40 e resistência à pressão de até 100 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	1 x Pt 1000, DIN EN 60751, classe A
Alcance de medição	-50…150 °C
Saídas	1 saída analógica 4…20 mA; IO-Link
Conexão de processo	Clamp DN25…DN40 (1…1,5”), DIN 32676 (ISO 2852)
Comprimento de instalação	50 mm
Resistência à pressão	100 bar / 10 MPa
Display	LED de 7 segmentos, 4 dígitos
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	18…32 V DC
Grau de proteção	IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de processo com conexão Clamp DN25…DN40 (1…1,5”), conforme DIN 32676 (ISO 2852).
Medição de temperatura de fluidos líquidos ou gasosos dentro do alcance de -50…150 °C e das condições operacionais especificadas.
Instalações que recebam sinal analógico 4…20 mA ou comunicação IO-Link e disponibilizem alimentação de 18…32 V DC.

⚠ Considere outro se precisa de:

Não selecionar para processos cuja conexão mecânica não corresponda ao padrão Clamp DN25…DN40 indicado; confirme a geometria do conjunto antes da instalação.
Não aplicar quando a temperatura medida estiver fora de -50…150 °C ou quando a pressão exceder 100 bar.
Não conectar a uma alimentação fora de 18…32 V DC. A compatibilidade elétrica do sistema de controle deve ser verificada para o sinal ou protocolo utilizado.

APLICAÇÕES E USO

Aplicação especificada: medição de temperatura de fluidos líquidos e gasosos, usando conexão de processo Clamp DN25…DN40 e respeitando o alcance de -50…150 °C e os limites de pressão informados.
Possibilidade de integração: leitura local pelo display e transmissão a sistemas de controle por saída analógica 4…20 mA ou IO-Link; confirme a compatibilidade da entrada, do mestre IO-Link e do cabeamento antes da instalação.
A seleção para processos sanitários ou para fluidos específicos não pode ser concluída apenas com os dados disponíveis; valide compatibilidade química, requisitos do processo e condições de limpeza com o fabricante.

COMO ESCOLHER

Antes de comprar o TD2811 IFM — Transmissor de Temperatura com Display, IO-Link e Conexão Clamp, verifique estes pontos:

Escolha o TD2811 quando

A aplicação exigir medição de temperatura com Pt 1000 classe A, display local, conexão de processo Clamp DN25…DN40 e integração por 4…20 mA ou IO-Link, respeitando os limites de temperatura, pressão e alimentação informados.

Avalie outra configuração quando

A instalação exigir outra conexão de processo, faixa de medição diferente, alimentação fora de 18…32 V DC ou um sinal de saída que não seja compatível com 4…20 mA/IO-Link. A ficha não informa modelos alternativos; confirme a seleção com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura com display	Identificação do produto conforme a ficha.
Marca	ifm / IFM	Fabricante indicado no anúncio.
Modelo e SKU	TD2811	Código de identificação do produto.
GTIN	4021179274371	Identificador comercial informado.
Fluidos	Líquidos e gasosos	Substâncias indicadas na ficha.

Faixa de medição e sensor
Elemento de medição	1 x Pt 1000	Elemento sensor informado pelo fabricante.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe do Pt 1000.
Alcance de medição	-50…150 °C / -58…302 °F	Limites de medição especificados.
Ajuste de fábrica	-10…150 °C	Configuração de fábrica informada no anúncio.
Diâmetro da sonda	6 mm	Dimensão da sonda indicada na ficha.
Comprimento de instalação EL	50 mm	Comprimento de inserção especificado.

Dados elétricos
Tensão de operação	18…32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC indicadas na ficha.

Saídas e interfaces
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de saída informados.
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4…20 mA	Faixa de corrente de saída.
Carga máxima	300 Ω	Limite de carga informado para a saída.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão indicada para a saída analógica; MS conforme notação da ficha.
Resolução da saída analógica	0,04 K	Resolução especificada para a saída analógica.
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 0 / Generic Profiled Sensor	Perfil informado para integração IO-Link.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e contatos especificados.

Pressão e resistência de processo
Resistência à pressão	100 bar / 10 MPa	Limite de pressão informado para o produto.
MAWP segundo CRN	60 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência ao vácuo informado.

Tempos e resposta
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Tempos de resposta indicados na ficha.
Retardo de prontidão	2 s	Tempo especificado até a prontidão.

Display e operação
Tipo de display	LED de 7 segmentos, 4 dígitos	Formato do display integrado.
Unidade de display / status	°C / °F	Unidades de indicação disponíveis.
Resolução do display	0,1 K	Resolução indicada para o display.

Condições ambientais e proteção
Grau de proteção	IP67, IP68, IP69K	Graus de proteção indicados na ficha; seguir condições de instalação do fabricante.
Temperatura ambiente	-25…80 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40…100 °C	Limites de armazenamento informados.
Resistência a choques	DIN IEC 68-2-27: 50 g (11 ms)	Condição de choque indicada.
Resistência a vibrações	DIN IEC 68-2-6: 10 g (10…2000 Hz)	Condição de vibração indicada.

Conexão e dados mecânicos
Conexão de processo	Clamp DN25…DN40 (1…1,5”), DIN 32676 (ISO 2852)	Interface mecânica de processo especificada.
Dimensões	Ø 50,5 mm; comprimento total 119,4 mm	Dimensões externas informadas.
Invólucro	Cilíndrico	Formato indicado na ficha.
Materiais de construção	1.4404 (aço inoxidável 316L), PEI, FKM	Materiais indicados para o produto.
Material em contato com o fluido	1.4404 (aço inoxidável 316L) eletropolido	Material de contato com o fluido especificado.
Rugosidade da superfície	Ra < 0,8 µm	Característica de superfície informada.
Peso	334 g	Peso indicado na ficha do produto.

Certificações e dados adicionais
Certificado UL — número de aprovação	K001	Número de aprovação informado na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	405 anos	Valor informado na ficha; não representa garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 (38,4 kBaud), perfil Smart Sensor - SSP 0 / Generic Profiled Sensor.

• Saída analógica configurável de 4…20 mA; verificar a compatibilidade da entrada do controlador e a carga do circuito, limitada a 300 Ω.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18…32 V DC. Consumo informado inferior a 50 mA. A ficha não fornece a atribuição dos pinos; consultar o datasheet antes da ligação.

Processo Clamp DN25…DN40 (1…1,5”), conforme DIN 32676 (ISO 2852). Comprimento de instalação de 50 mm. A compatibilidade mecânica depende da correspondência entre o Clamp do sensor e a conexão instalada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada analógica compatível com 4…20 mA e circuito dentro da carga máxima informada.	✓	O transmissor dispõe de uma saída analógica de 4…20 mA e carga máxima de 300 Ω.
Rede IO-Link com mestre compatível com IO-Link revisão 1.1 e COM2.	✓	A ficha informa IO-Link revisão 1.1 e transferência COM2 a 38,4 kBaud; a compatibilidade do mestre deve ser confirmada.
Tubulação ou equipamento com conexão Clamp DN25…DN40 conforme DIN 32676 (ISO 2852).	✓	Essa é a conexão de processo especificada para o produto; devem ser confirmados o tamanho e o padrão da contraparte.
Processo acima de 150 °C ou abaixo de -50 °C.	✗	A condição excede o alcance de medição informado de -50…150 °C.
Alimentação elétrica fora de 18…32 V DC.	✗	A tensão de operação especificada é 18…32 V DC.
Pressão de processo superior a 100 bar.	✗	A resistência à pressão informada é de até 100 bar; a ficha também informa MAWP de 60 bar para aplicações segundo CRN.

INSTALAÇÃO

Como instalar o TD2811 IFM — Transmissor de Temperatura com Display, IO-Link e Conexão Clamp

Confirme que a conexão existente é Clamp DN25…DN40 conforme DIN 32676 (ISO 2852) e que corresponde à contraparte da instalação.
Verifique se a faixa de temperatura do processo está entre -50 e 150 °C e se a pressão não excede os limites aplicáveis indicados pelo fabricante.
Consulte o desenho dimensional para conferir espaço disponível, orientação e dimensões de instalação antes de montar o sensor.
Instale o produto na conexão de processo compatível e use os componentes de vedação e fixação adequados ao conjunto; a ficha fornecida não especifica esses componentes.
Conecte o M12 codificado A à alimentação de 18…32 V DC e ao sistema de leitura adequado. Consulte o datasheet para a atribuição dos pinos, que não consta nos dados disponíveis.
Após a ligação, confira a indicação no display e valide a leitura do sinal analógico ou a comunicação IO-Link no sistema de controle.

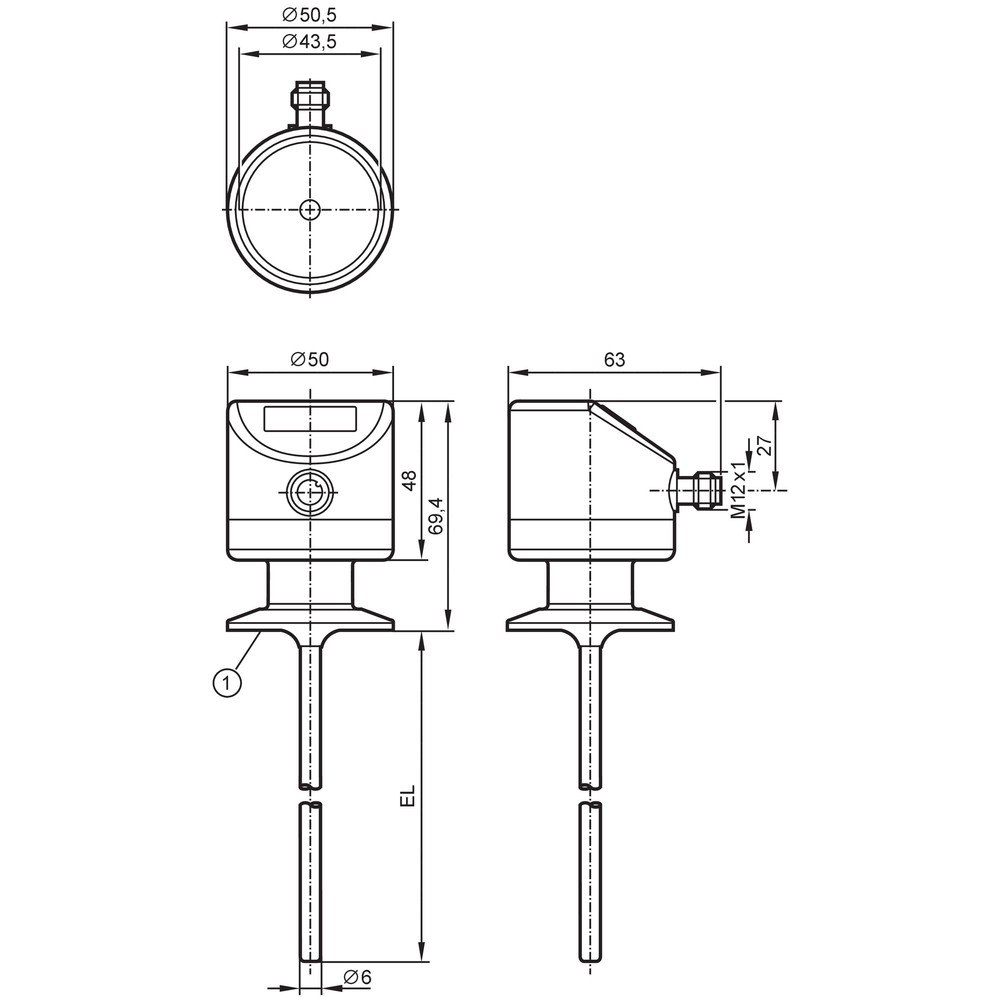

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o transmissor não fica pronto.	Alimentação ausente ou fora da faixa especificada, ou ligação incorreta no conector M12.	Meça a alimentação no conector e confirme que está entre 18 e 32 V DC; confira a ligação conforme o datasheet.
O controlador não recebe sinal analógico esperado.	Entrada do controlador incompatível, circuito aberto ou carga total superior ao limite de 300 Ω.	Verifique a configuração da saída, a continuidade do circuito, a entrada do controlador e a carga total conectada.
Não há comunicação IO-Link.	Mestre, configuração da porta, cabeamento ou parâmetros de comunicação incompatíveis.	Confirme suporte a IO-Link revisão 1.1 e COM2 (38,4 kBaud), além da configuração do mestre e das conexões conforme a documentação.
A leitura de temperatura não corresponde à condição observada no processo.	Instalação ou inserção inadequada, processo fora do alcance de medição ou comparação realizada em condições diferentes.	Confirme a profundidade de instalação de 50 mm, a faixa de -50…150 °C e a estabilidade das condições de processo; compare com um instrumento de referência adequado.

DOCUMENTAÇÃO TÉCNICA

Datasheet TD2811 — português (Datasheet) Desenho em escala TD2811 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TD2811 e para que serve?

É um transmissor de temperatura com display que mede fluidos líquidos e gasosos. Integra elemento Pt 1000 e oferece saída analógica e IO-Link.

Com quais conexões e sinais ele pode ser integrado?

No processo, utiliza Clamp DN25…DN40 conforme DIN 32676 (ISO 2852); eletricamente, usa M12 codificado A. A ficha informa saída 4…20 mA e IO-Link.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não especifica acessórios, cabo, conector complementar ou componentes de montagem incluídos.

Posso usar o TD2811 em uma conexão roscada ou em outro tamanho de Clamp?

A ficha especifica conexão Clamp DN25…DN40. Não informa compatibilidade com conexões roscadas ou outros tamanhos; confirme a contraparte antes da compra.

Ele atende a processos acima de 150 °C?

Não conforme o alcance de medição informado: o limite superior é 150 °C. Para temperaturas acima desse valor, selecione uma solução com faixa especificada para a condição.

O que verificar se o display ficar apagado?

Verifique primeiro se a alimentação está entre 18 e 32 V DC e se o conector M12 está ligado corretamente. Consulte o datasheet para conferir a atribuição dos pinos.

O que conferir se o controlador não indicar 4…20 mA?

Verifique se a entrada do controlador aceita 4…20 mA, se o circuito está fechado e se a carga total não ultrapassa 300 Ω. Confira também a configuração da saída.

Quando escolher a saída 4…20 mA e quando usar IO-Link?

Escolha 4…20 mA quando a entrada analógica do sistema for compatível e a carga respeitar o limite informado. Use IO-Link quando o mestre e a configuração da rede forem compatíveis com revisão 1.1 e COM2.

Que cuidados devo tomar na instalação?

Confirme o padrão e tamanho do Clamp, a faixa de processo e a alimentação antes de instalar. Consulte o desenho dimensional e o datasheet para montagem e pinagem.

O produto é compatível com qualquer mestre IO-Link?

A ficha indica IO-Link revisão 1.1 e COM2 a 38,4 kBaud, mas não lista modelos de mestre. Confirme que o mestre e a configuração da porta suportam esses parâmetros.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C, conforme a identificação Pt 1000 da ficha. (Ref.: DIN EN 60751, classe A)

IO-Link

Interface de comunicação indicada para integração do sensor com um mestre compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud)

Clamp

Tipo de conexão mecânica de processo especificado para união com uma contraparte correspondente. (Ref.: DN25…DN40; DIN 32676 / ISO 2852)

4…20 mA

Faixa de corrente da saída analógica do transmissor para conexão a uma entrada compatível. (Ref.: carga máxima de 300 Ω)

IP69K

Grau de proteção informado para o invólucro; as condições e os procedimentos aplicáveis devem ser consultados na documentação do fabricante. (Ref.: IP67, IP68, IP69K)
