Transmissor de Temperatura ifm TD2801 com Display

Pré-visualizar: TD2801 IFM - Transmissor de Temperatura ifm Monitoramento de processos Display IO-Link -50 a 150°C

TD2801 IFM - Transmissor de Temperatura ifm Monitoramento de processos Display IO-Link -50 a 150°C

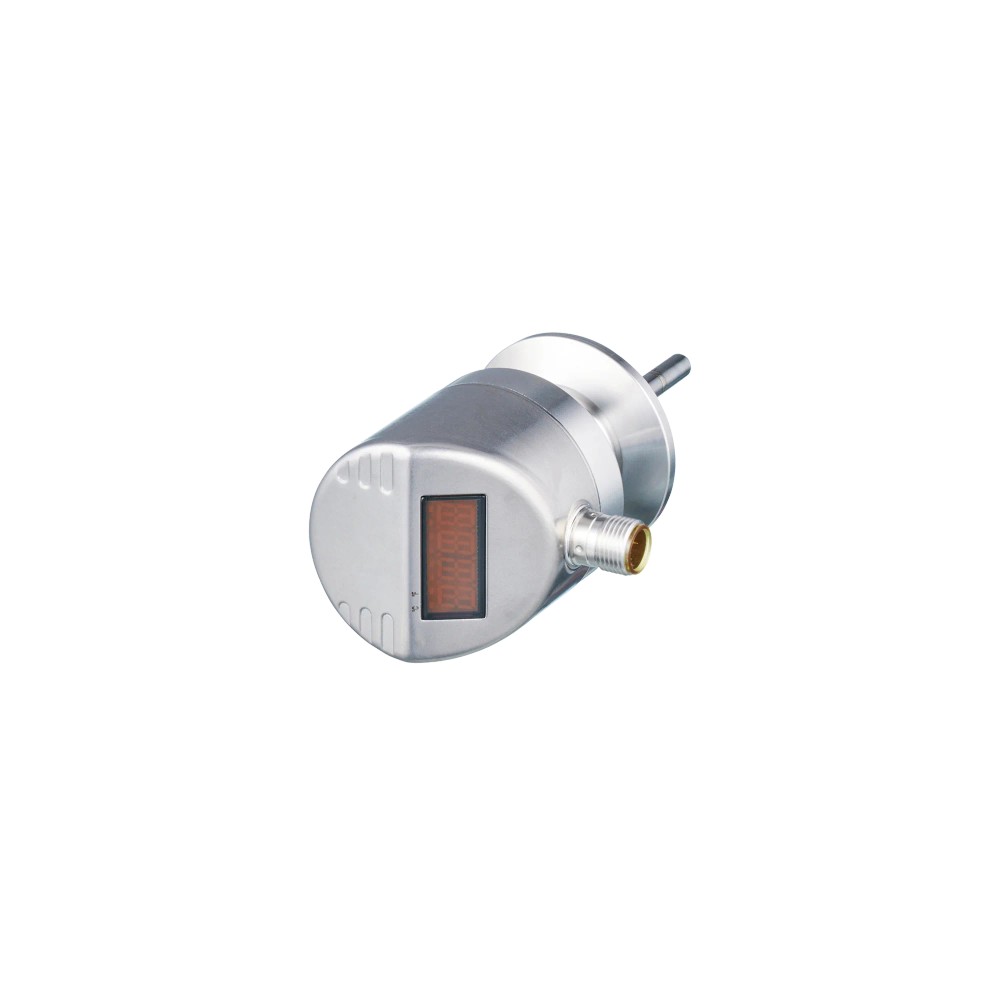

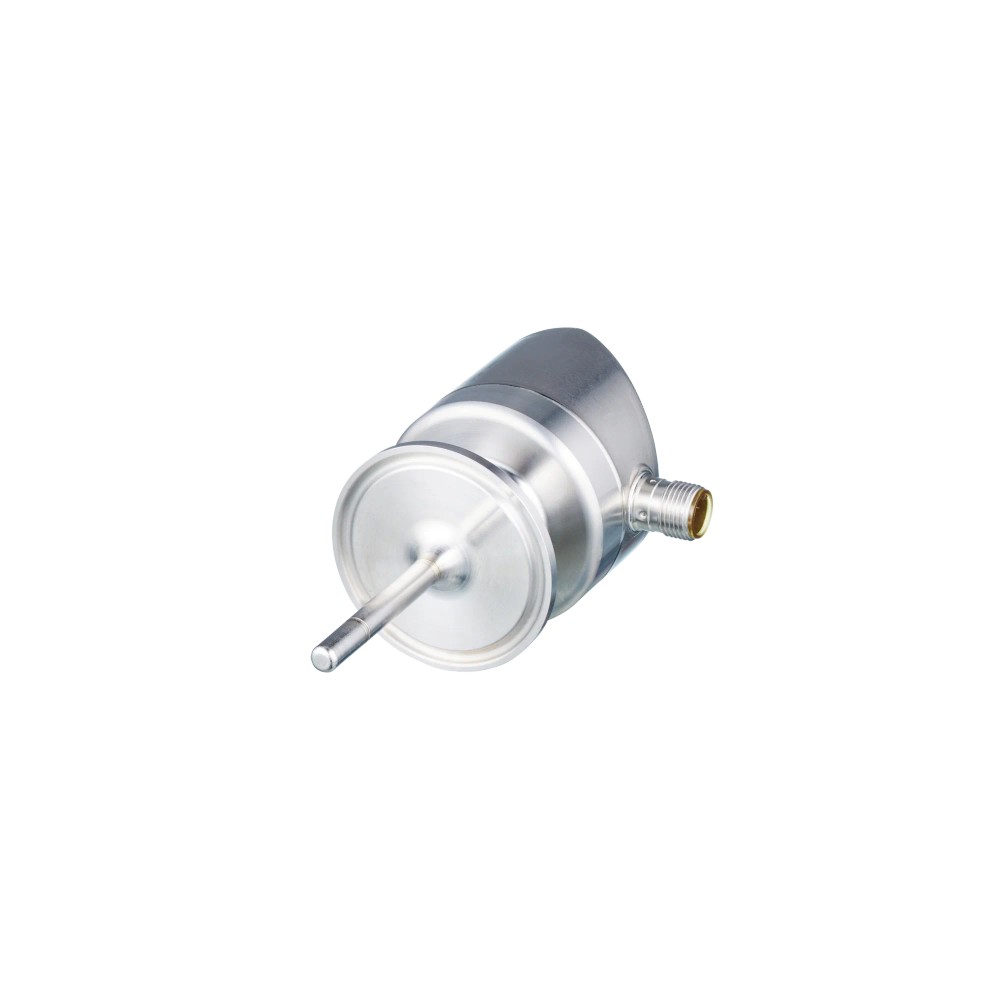

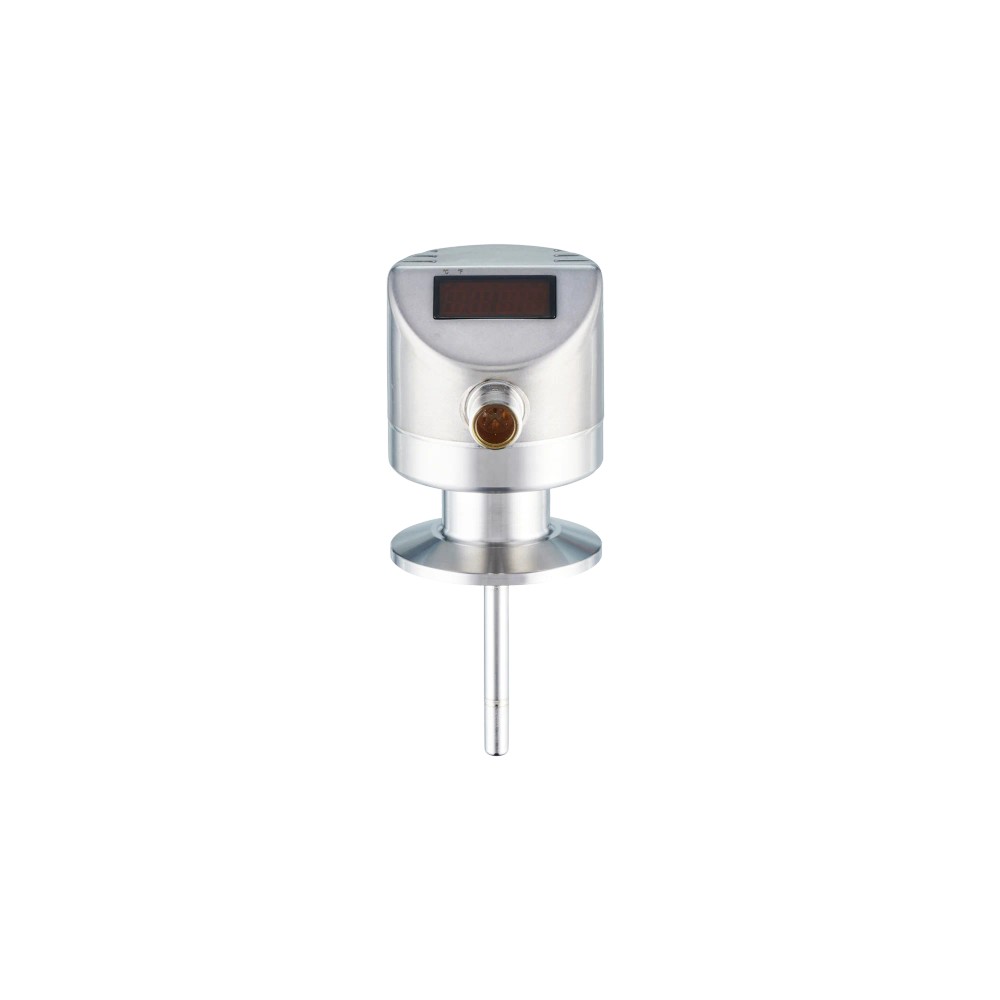

Imagem meramente ilustrativa

R$ 2.998,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2801
EAN: 4021179274340
NCM do produto: 90251990

Destaques do Produto Faixa de Temperatura...mais

Fechar menu

Saiba mais sobre: "TD2801 IFM - Transmissor de Temperatura ifm Monitoramento de processos Display IO-Link -50 a 150°C"

Destaques do Produto

Faixa de Temperatura

-50...150 °C

Interface de Comunicação

IO-Link + Analógica

Tipo de Conexão

Clamp DN25...DN40

Material

Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TD2801 IFM - Transmissor de Temperatura com Display e IO-Link

O TD2801 é um transmissor de temperatura robusto para monitoramento contínuo em processos líquidos e gasosos. Equipado com elemento sensor Pt1000 de precisão, o dispositivo conta com display LED de 4 dígitos e dupla saída (analógica e IO-Link). Suporta temperaturas de -50 a 150 °C com construção higiênica em aço inoxidável.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	-50 a 150 °C
Conexão Processo	Clamp DN25-DN40
Interface	IO-Link / Analógica 4-20mA
Proteção IP	IP67 / IP68 / IP69K
Material	Aço Inox 316L
Display	LED 7 segmentos
Tensão	18-32 V DC
Tempo de Resposta	1s / 3s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de processo Clamp DN25 a DN40
Aplicações higiênicas em indústria alimentícia e farmacêutica
Integração em sistemas de automação via IO-Link

⚠ Considere outro se precisa de:

Processos com pressão acima de 100 bar
Conexões roscadas sem adaptador compatível
Ambientes com temperaturas de processo > 150 °C

APLICAÇÕES E USO

Monitoramento de temperatura em tanques de processamento alimentício.
Controle de temperatura em linhas de tubulação sanitária.
Sistemas de automação industrial que utilizam IO-Link para diagnóstico.
Processos que exigem higienização frequente (IP69K).

COMO ESCOLHER

Antes de comprar o TD2801 IFM - Transmissor de Temperatura com Display e IO-Link, verifique estes pontos:

Quando utilizar o TD2801

Indicado para aplicações que exigem monitoramento local imediato via display e integração digital via IO-Link, garantindo conformidade higiênica e precisão em processos sanitários.

Quando buscar outra alternativa

Caso a aplicação necessite de conexões rosqueadas (rosca BSP/NPT) ou temperaturas de operação superiores a 150 °C, o modelo TD2801 não é adequado; recomenda-se consultar a linha completa de sensores de temperatura ifm para outras geometrias.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Faixa de medição	-50...150 °C	Faixa operacional do sensor
Elemento sensor	1 x Pt 1000	Padrão DIN EN 60751, classe A
Precisão da saída analógica	± 0,3 + (± 0,1 % MS)	Margem de erro na conversão do sinal

Dados Elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação requerida
Consumo de corrente	< 50 mA	Corrente máxima de operação
Saídas	Analógica (4-20mA) e IO-Link	Modos de comunicação configuráveis

Dados Mecânicos
Conexão de processo	Clamp DN25...DN40	Interface de instalação padrão
Material em contato	1.4404 (Aço Inox 316L)	Eletropolido, adequado para higiene
Grau de proteção	IP67, IP68, IP69K	Resistência a limpeza industrial

COMPATIBILIDADE

Comunicação

• IO-Link v1.1 (COM2)

Conexões

Elétrica Conector M12, 4 pinos, codificação A

Processo Clamp DN25...DN40 (1...1,5") DIN 32676

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos Higiênicos	✓	Construção em 316L e design eletropolido compatível com normas sanitárias.
Tubulação de Alta Pressão (>100 bar)	✗	Resistência máxima à pressão do sensor é de 100 bar.
Automação via IO-Link	✓	Possui protocolo nativo IO-Link para integração digital.

INSTALAÇÃO

Como instalar o TD2801 IFM - Transmissor de Temperatura com Display e IO-Link

Verifique a compatibilidade da conexão Clamp na tubulação.
Insira a haste do sensor no processo, garantindo imersão completa.
Posicione a vedação do clamp e feche a abraçadeira firmemente.
Conecte o cabo M12 de 4 pinos ao transmissor.
Configure os parâmetros via IO-Link ou diretamente no display.
Realize o teste de comissionamento verificando a leitura no display.

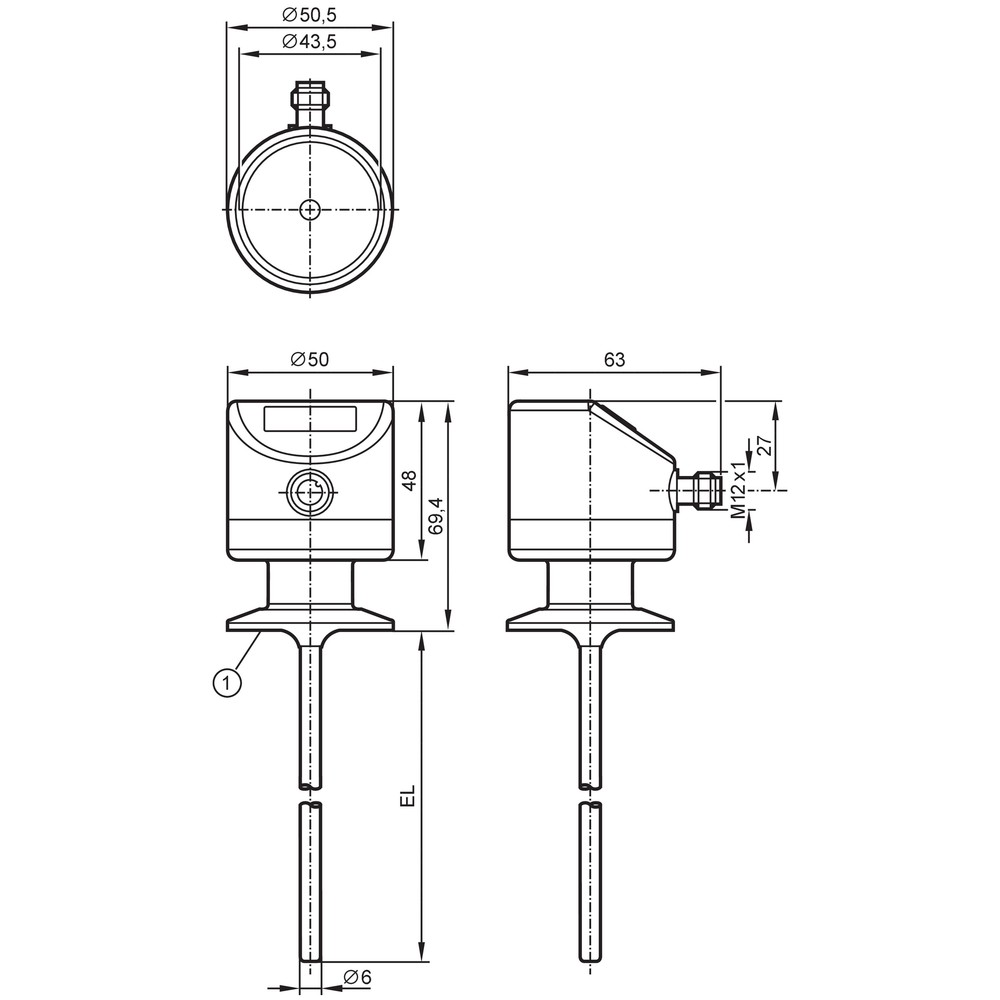

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado.	Falha na alimentação ou polaridade invertida.	Verificar tensão de 18-32V DC no conector M12.
Erro na leitura digital.	Falha de comunicação no barramento IO-Link.	Validar arquivo IODD e integridade do cabo.
Leitura de temperatura inconsistente ou constante.	Danos físicos na sonda ou degradação do sensor Pt1000.	Comparar valor da saída analógica com termômetro padrão.
Vazamento no ponto de instalação.	Vedação do clamp mal instalada ou gasta.	Inspeção visual da guarnição e reaperto do clamp.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TD2801?

O TD2801 é um transmissor de temperatura industrial com display integrado, operando na faixa de -50 a 150 °C, projetado para monitoramento preciso de processos em aplicações sanitárias.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do transmissor com display LED e conector M12; acessórios como abraçadeiras Clamp e cabos de conexão devem ser adquiridos separadamente conforme a necessidade da instalação.

Este modelo é compatível com conexões rosqueadas padrão?

Não, este modelo possui conexão de processo do tipo Clamp (DN25 a DN40). Para aplicações que exigem conexão rosqueada, é necessário verificar a compatibilidade com adaptadores ou buscar modelos da série com rosca G ou NPT.

Posso utilizar este sensor em processos acima de 150 °C?

Não, o TD2801 é projetado para faixas de temperatura de até 150 °C. Temperaturas superiores a este limite podem danificar o sensor e comprometer a integridade do equipamento.

O que fazer se o display apresentar erros de leitura?

O sintoma comum é a leitura errática ou mensagem de erro no display. Verifique a integridade do cabo de conexão M12 e a resistência do elemento sensor Pt1000 antes de considerar a substituição da unidade.

O que significa se o display estiver completamente apagado?

Geralmente indica falta de alimentação ou inversão de polaridade. Verifique se a tensão está entre 18-32V DC nos pinos de alimentação do conector M12.

Qual a vantagem do IO-Link neste transmissor comparado a um modelo convencional?

Este transmissor oferece a vantagem de ter saída analógica (4-20mA) e digital (IO-Link) simultâneas, permitindo maior flexibilidade na integração com CLPs modernos e sistemas de supervisão.

Devo escolher este modelo ou um transmissor analógico simples?

A escolha depende da sua infraestrutura; o TD2801 com IO-Link permite parametrização remota e diagnóstico avançado, enquanto transmissores puramente analógicos são limitados à transmissão de sinal de corrente.

Quais cuidados devo ter ao instalar o sensor na tubulação?

Sim, a instalação deve garantir que a sonda esteja totalmente imersa no fluido para evitar erros de medição, respeitando o comprimento de instalação de 30 mm e o aperto correto da conexão Clamp.

Como obtenho o certificado de calibração ou conformidade do produto?

A ifm garante a procedência do produto como fabricante. Certificados de fábrica podem ser obtidos diretamente no portal do fabricante utilizando o número de série do dispositivo.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto digital que permite a troca de dados entre sensores e CLPs, facilitando diagnósticos e parametrização. (Ref.: Interface de comunicação)

Pt1000

Elemento sensor de temperatura que utiliza a variação da resistência elétrica de uma platina em função da temperatura. (Ref.: Elemento de medição)

Clamp (DIN 32676)

Tipo de conexão de processo sanitária que utiliza uma abraçadeira para unir duas extremidades flangeadas. (Ref.: Conexão de processo)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, essencial para higienização em indústrias. (Ref.: Proteção)

Aço Inoxidável 1.4404

Aço inox 316L com baixo teor de carbono, resistente à corrosão e adequado para contato com fluidos alimentícios. (Ref.: Material de construção)
