Transmissor de Temperatura IFM TD2547 com Display

Pré-visualizar: TD2547 IFM - Transm. Temp. IFM Monitoramento IO-Link, 150mm, -50/150C

TD2547 IFM - Transm. Temp. IFM Monitoramento IO-Link, 150mm, -50/150C

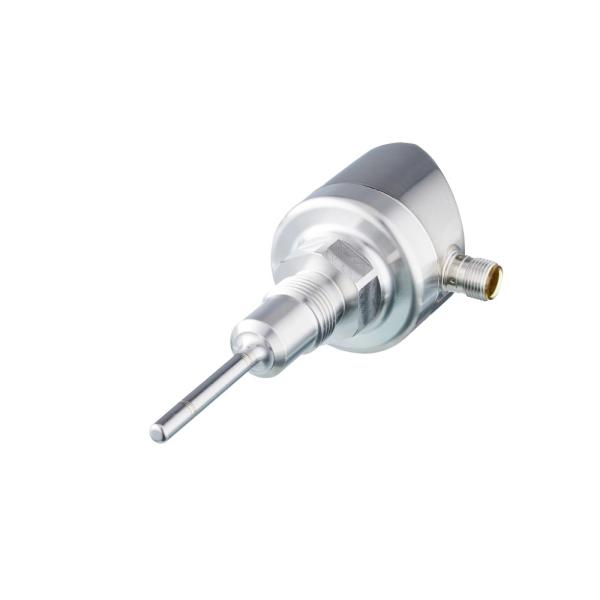

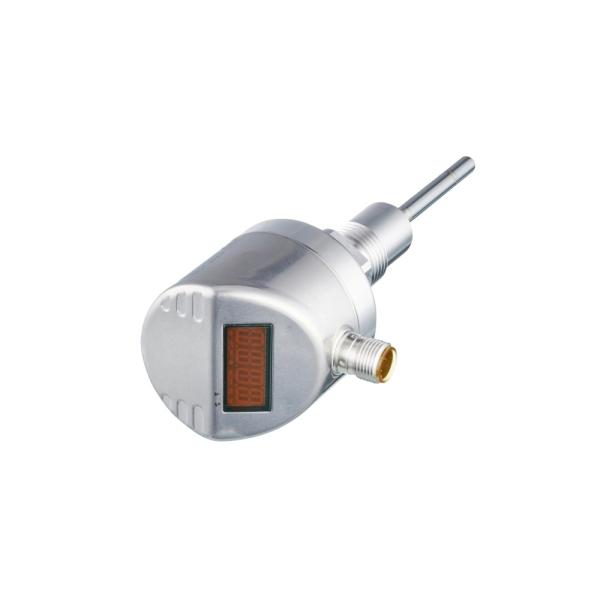

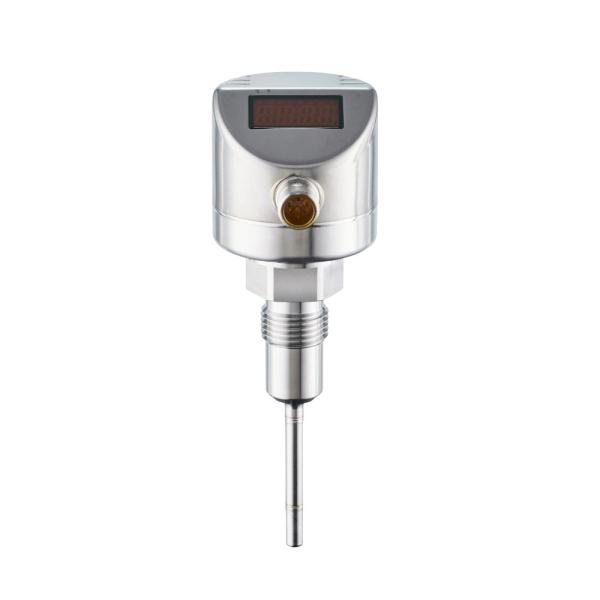

Imagem meramente ilustrativa

R$ 3.221,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2547
EAN: 4021179274333
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TD2547 IFM - Transm. Temp. IFM Monitoramento IO-Link, 150mm, -50/150C"

Destaques do Produto

Faixa de medição

-50...150 °C

Comprimento de instalação

150 mm

Conexão de processo

G 1/2 externa, cone de vedação

Sinal analógico

4...20 mA

Comunicação

IO-Link 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura IFM TD2547 com display, IO-Link, sonda de 150 mm, -50 a 150 °C

O IFM TD2547 é um transmissor de temperatura com display para medir a temperatura de fluidos líquidos e gasosos. Utiliza um elemento Pt 1000 classe A e oferece saída analógica de 4...20 mA e comunicação IO-Link. Sua faixa de medição é de -50 a 150 °C, com conexão de processo G 1/2 e comprimento de instalação de 150 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor de temperatura com display
Elemento sensor	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50...150 °C
Comprimento de instalação	150 mm
Saída analógica	4...20 mA
Comunicação	IO-Link 1.1; COM2, 38,4 kBaud
Conexão de processo	G 1/2 rosca externa com cone de vedação
Conexão elétrica	1 x M12, codificação A, 4 contatos
Resistência à pressão	160 bar / 16 MPa
Grau de proteção	IP 67; IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos em instalações que aceitem conexão G 1/2 externa com cone de vedação e comprimento de inserção de 150 mm.
Aplicações em que sejam necessários display local, saída analógica de 4...20 mA ou comunicação IO-Link.
Processos cuja temperatura esteja dentro da faixa de -50...150 °C e pressão dentro do limite informado de 160 bar.

⚠ Considere outro se precisa de:

Não selecionar quando o processo exigir temperatura fora da faixa de -50...150 °C.
Não selecionar para montagem em conexão de processo diferente de G 1/2 externa com cone de vedação sem verificar adaptador e compatibilidade mecânica.
Não selecionar quando o sistema exigir sinal analógico diferente de 4...20 mA ou comunicação diferente de IO-Link, sem confirmar suporte adicional no datasheet.

APLICAÇÕES E USO

Uso comprovado pela ficha: medição de temperatura em fluidos líquidos e gasosos, dentro da faixa de -50...150 °C e respeitando o limite de pressão de 160 bar.
Possibilidade de aplicação: monitoramento em sistemas de processo que aceitem montagem G 1/2 externa com cone de vedação, inserção de 150 mm e alimentação de 18...32 V DC; validar compatibilidade do fluido, conexão e condições reais no datasheet.
O produto não deve ser especificado para temperaturas fora da faixa declarada; a ficha não detalha compatibilidade química com fluidos específicos.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura IFM TD2547 com display, IO-Link, sonda de 150 mm, -50 a 150 °C, verifique estes pontos:

Escolha o TD2547 quando

A instalação exigir medição de -50...150 °C, inserção de 150 mm, conexão G 1/2 externa com cone de vedação e leitura local por display, com saída 4...20 mA e/ou IO-Link.

Verifique outra configuração quando

A temperatura de processo estiver fora da faixa especificada, a conexão mecânica requerida não for G 1/2 com cone de vedação ou a interface necessária não aceitar 4...20 mA nem IO-Link. Confirme também pressão, dimensões e condições de instalação com o datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TD2547	Código do produto IFM.
Tipo	Transmissor de temperatura com display	Designação do produto.
Fluidos indicados	Fluidos líquidos e gasosos	Aplicação declarada nos dados do produto.
Elemento de medição	1 x Pt 1000	Elemento sensor especificado.
Norma e classe do elemento	DIN EN 60751, classe A	Referência declarada para o Pt 1000.

Faixa de medição e ajustes
Faixa de medição	-50...150 °C; -58...302 °F	Limites de medição especificados.
Ajuste de fábrica	0...100 °C	Configuração de fábrica informada.
Resolução do display	0,1 K	Resolução indicada para a leitura no display.
Resolução da saída analógica	0,04 K	Resolução especificada para o sinal analógico.

Saídas e desempenho de medição
Saída analógica	4...20 mA	Tipo e faixa de sinal da saída.
Quantidade de saídas analógicas	1	Quantidade especificada.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Valor de precisão fornecido na ficha.
Carga máxima	300 Ω	Limite de carga informado para a saída.
Tempo de resposta t05/t09	1 / 3 s	Tempos de resposta indicados na ficha; consultar o datasheet para as condições de ensaio.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Valor máximo informado.
Classe de proteção elétrica	III	Classificação especificada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Comunicação
Interface	IO-Link	Interface de comunicação do dispositivo.
Revisão IO-Link	1.1	Revisão especificada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Especificação do conector elétrico.
Conexão de processo	G 1/2 rosca externa com cone de vedação	Interface mecânica de processo.
Torque	30...50 Nm	Faixa de torque indicada nos dados do produto; observar as instruções do fabricante.

Condições de processo
Resistência à pressão	160 bar / 16 MPa	Limite de pressão especificado.
Resistência ao vácuo	-1000 mbar / -0,1 MPa	Valor informado para condição de vácuo.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L), eletropolido	Material especificado para as partes em contato com o fluido.
Substâncias indicadas	Fluidos líquidos e gasosos	Categoria de fluidos indicada nos dados do produto.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa ambiental especificada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção declarados; a adequação depende das condições de instalação e uso.

Dados mecânicos
Comprimento de instalação EL	150 mm	Comprimento de inserção especificado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Dimensões gerais	Ø 50 mm; comprimento total 249,5 mm	Dimensões indicadas nos dados do produto.
Peso	436,5 g	Peso informado para o produto.
Materiais do produto	1.4404 (aço inoxidável/316L), PEI e FKM	Materiais listados na ficha; a distribuição por componente deve ser consultada no datasheet.

Display
Display	Sim	O produto possui display.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2, 38,4 kBaud.

• Saída analógica de 4...20 mA.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação especificada: 18...32 V DC. A ficha não informa o pinout; consultar o datasheet do fabricante antes da ligação.

Processo G 1/2 rosca externa com cone de vedação. Comprimento de instalação EL: 150 mm. A compatibilidade mecânica depende da conexão correspondente no processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica compatível com sinal de 4...20 mA e alimentação de 18...32 V DC.	✓	A ficha especifica saída 4...20 mA e tensão de operação de 18...32 V DC.
Mestre ou rede de automação que suporte IO-Link 1.1 e COM2 a 38,4 kBaud.	✓	Essas características de comunicação constam na ficha do produto.
Instalação que disponha de conexão G 1/2 externa com cone de vedação e espaço para inserção de 150 mm.	✓	A conexão e o comprimento de instalação correspondem às especificações do TD2547.
Processo acima de 150 °C, abaixo de -50 °C ou com pressão superior a 160 bar.	✗	As condições excedem a faixa de medição ou o limite de resistência à pressão informado.
Instalação que exija conexão elétrica diferente de M12 codificação A, 4 contatos, sem adaptação validada.	✗	A conexão elétrica especificada para o dispositivo é M12 codificação A com 4 contatos.

INSTALAÇÃO

Como instalar o Transmissor de temperatura IFM TD2547 com display, IO-Link, sonda de 150 mm, -50 a 150 °C

Confirme no datasheet que a faixa de temperatura, a pressão e o fluido do processo são compatíveis com a instalação.
Verifique se a conexão do processo aceita rosca externa G 1/2 com cone de vedação e se há espaço para comprimento de inserção de 150 mm.
Instale o transmissor na conexão de processo correspondente; consulte o fabricante para os requisitos de vedação e montagem.
Respeite a faixa de torque informada de 30...50 Nm e confirme no datasheet as condições aplicáveis à montagem.
Conecte o conector M12 codificação A, com 4 contatos, seguindo o pinout oficial e observando a alimentação de 18...32 V DC.
Configure e valide a leitura pelo display, pela saída de 4...20 mA ou por IO-Link, conforme a arquitetura do sistema.

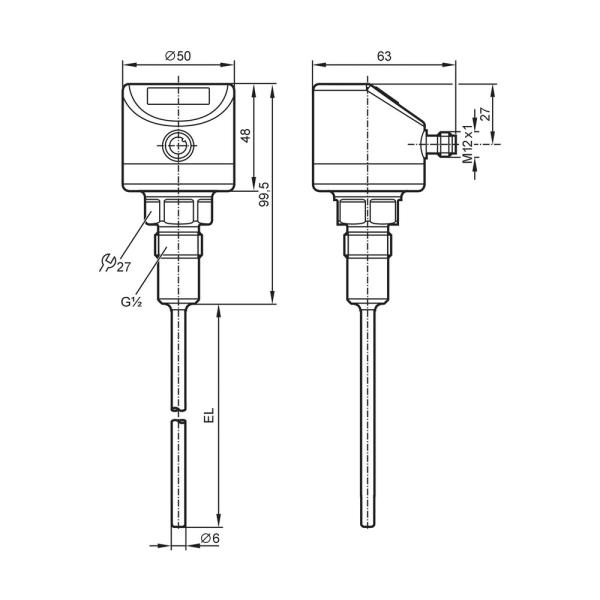

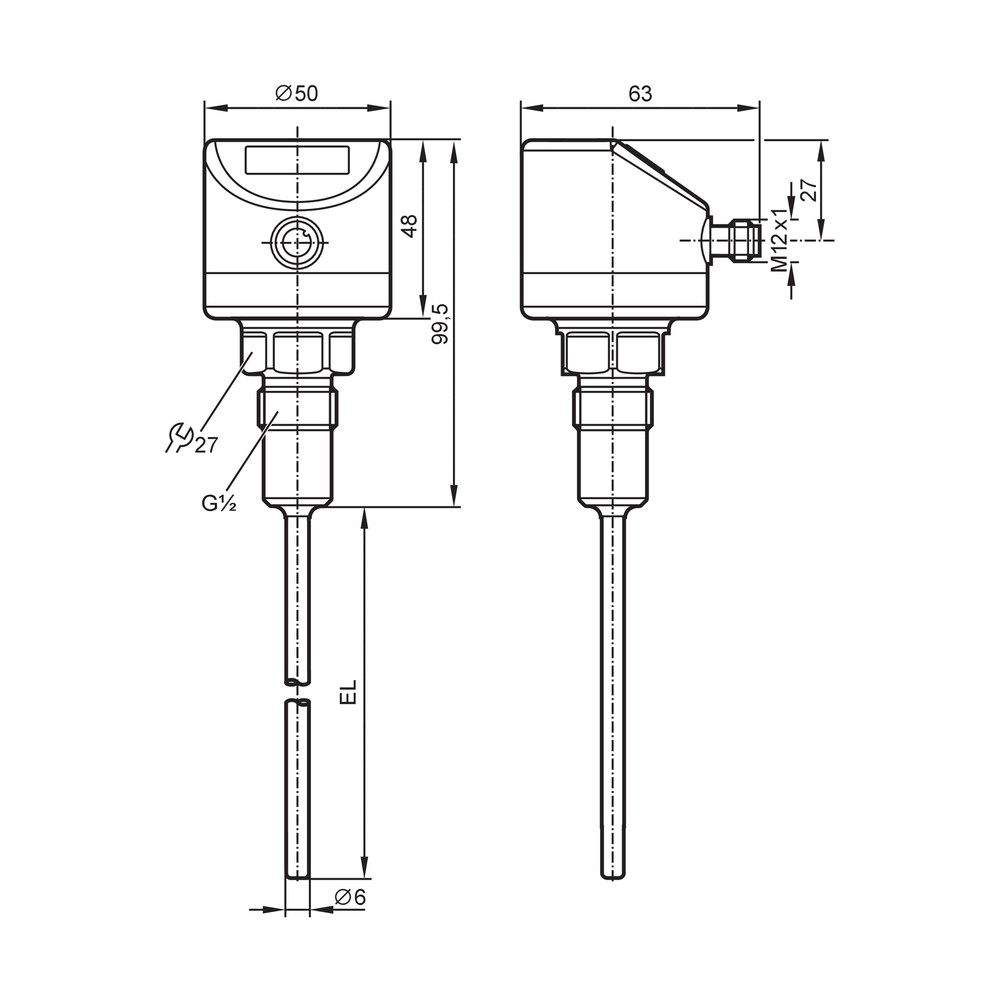

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o transmissor não comunica.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou ligação incompatível com o pinout.	Meça a alimentação no conector e confirme que está entre 18...32 V DC; confira codificação, contatos e diagrama de ligação no datasheet.
A leitura de temperatura parece incorreta ou permanece fora do esperado.	Sonda instalada em condição de processo diferente da faixa de medição ou inserção inadequada para a montagem.	Compare a temperatura do processo com -50...150 °C e confira a instalação de 150 mm e a conexão de processo.
A entrada analógica do controlador apresenta valor inválido ou saturado.	Carga do circuito acima do limite especificado, alimentação ou ligação do sinal incorreta.	Verifique a entrada e a fiação de 4...20 mA e confirme que a carga não excede 300 Ω.
Há vazamento na conexão de processo.	Conexão incompatível, assentamento inadequado do cone de vedação ou montagem fora das instruções aplicáveis.	Confirme a correspondência G 1/2 com cone de vedação, inspecione a montagem e consulte no datasheet os requisitos de instalação e torque.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM TD2547 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TD2547 e para quem ele serve?

É um transmissor de temperatura com display, elemento Pt 1000 classe A, saída analógica de 4...20 mA e IO-Link. Serve para monitorar fluidos líquidos e gasosos dentro da faixa especificada.

O que acompanha o TD2547?

A ficha fornecida não informa acessórios ou itens adicionais inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

O TD2547 funciona com qualquer conexão de processo?

Não: a conexão especificada é G 1/2 rosca externa com cone de vedação. Para outra interface, confirme a compatibilidade mecânica e a necessidade de adaptação antes de instalar.

Posso usar o TD2547 com uma entrada analógica diferente de 4...20 mA?

A saída analógica especificada é 4...20 mA. A ficha também informa IO-Link; confirme que o equipamento de controle aceita uma dessas interfaces.

Ele serve para medir temperaturas acima de 150 °C?

Não, a faixa de medição indicada termina em 150 °C. Para temperaturas superiores, selecione um instrumento cuja faixa cubra a condição do processo.

O TD2547 é compatível com fluidos de qualquer composição?

A ficha indica fluidos líquidos e gasosos e informa aço inoxidável 1.4404/316L eletropolido em contato com o fluido, mas não especifica compatibilidade química com cada substância. Verifique a compatibilidade do fluido com os materiais no datasheet ou com o fabricante.

O display está apagado; o que devo verificar antes de substituir o transmissor?

Verifique primeiro a alimentação, que deve estar entre 18...32 V DC, e a conexão M12. Consulte o pinout oficial e confira a fiação antes de concluir que o dispositivo está avariado.

A leitura do controlador está fora de escala; o que pode causar isso?

Uma causa possível é ligação incorreta ou carga superior aos 300 Ω especificados para a saída analógica. Confira a fiação, a configuração da entrada e a carga do circuito.

Devo escolher este modelo ou um transmissor sem IO-Link?

Escolha o TD2547 quando a aplicação requerer display e aceitar a saída de 4...20 mA e/ou IO-Link 1.1. Se a arquitetura exigir outra interface, selecione um modelo cuja ficha declare essa interface.

Preciso comprar cabo ou conector M12 separado?

A ficha identifica a conexão elétrica como M12, mas não informa que cabo ou conector é fornecido junto. Verifique o conteúdo do pacote e selecione um acessório compatível com M12 codificação A, 4 contatos.

Quais cuidados devo ter na instalação?

Confirme a conexão G 1/2 com cone de vedação, o comprimento de inserção de 150 mm e as condições de temperatura e pressão. Faça a ligação elétrica conforme o pinout do datasheet e respeite o torque informado de 30...50 Nm.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor resistivo de platina com resistência nominal de 1000 Ω a 0 °C.

IO-Link

Interface de comunicação industrial especificada para troca de dados com dispositivos compatíveis.

4...20 mA

Faixa de sinal analógico de corrente indicada para a saída do transmissor.

G 1/2 com cone de vedação

Conexão de processo por rosca externa G 1/2 com cone de vedação.

Grau de proteção IP

Classificação declarada de proteção do invólucro contra ingresso, conforme condições de ensaio aplicáveis.
