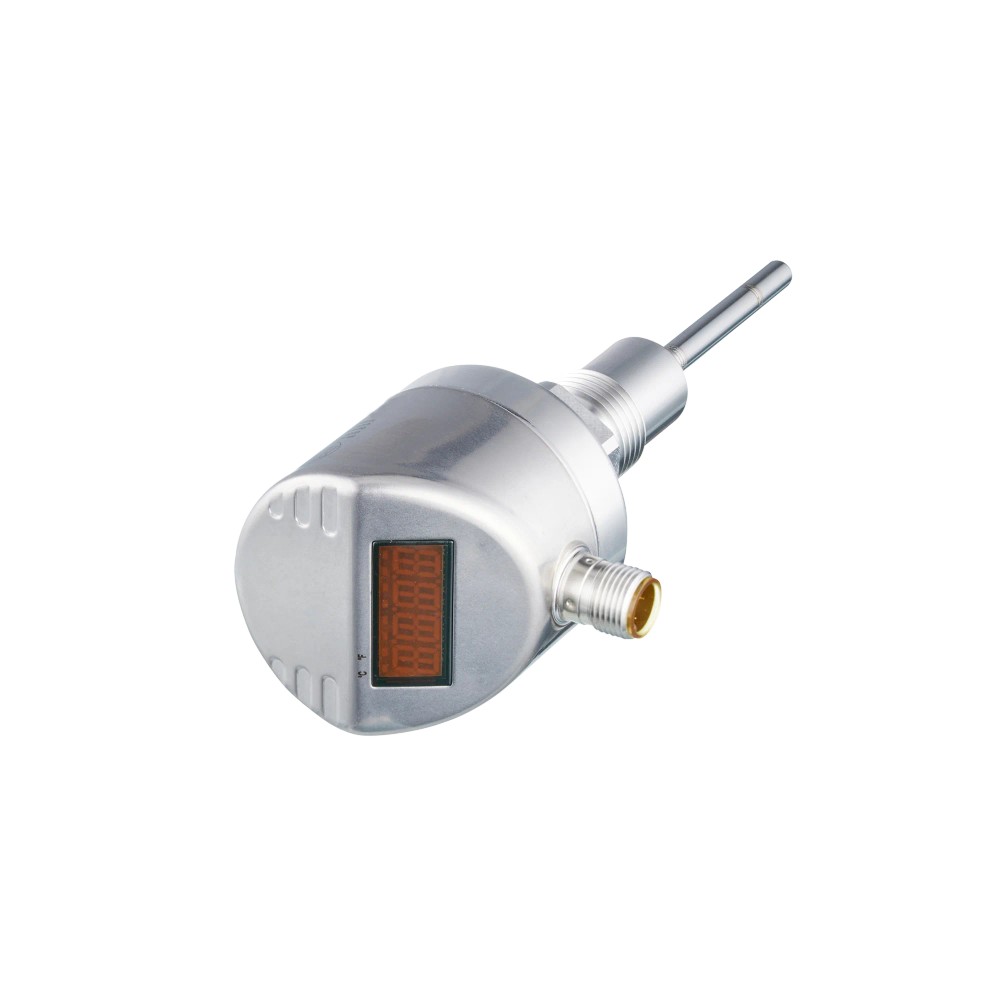

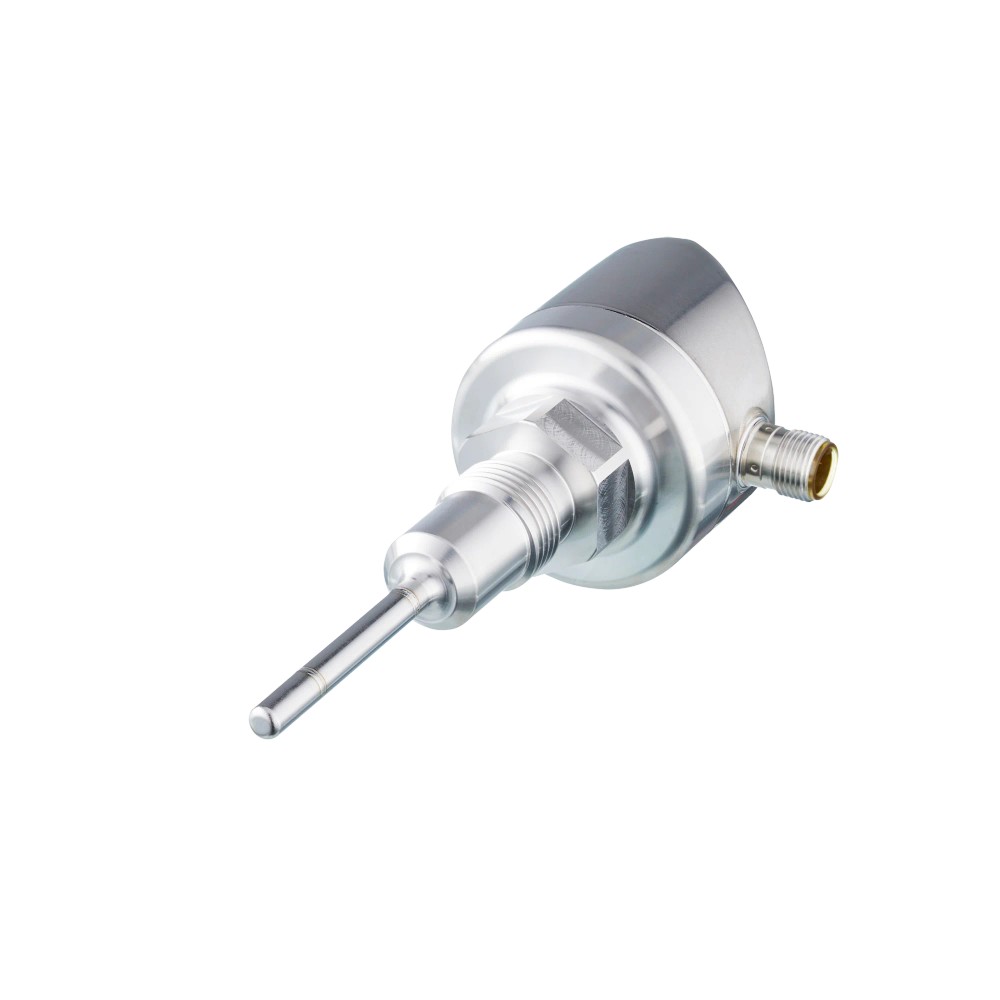

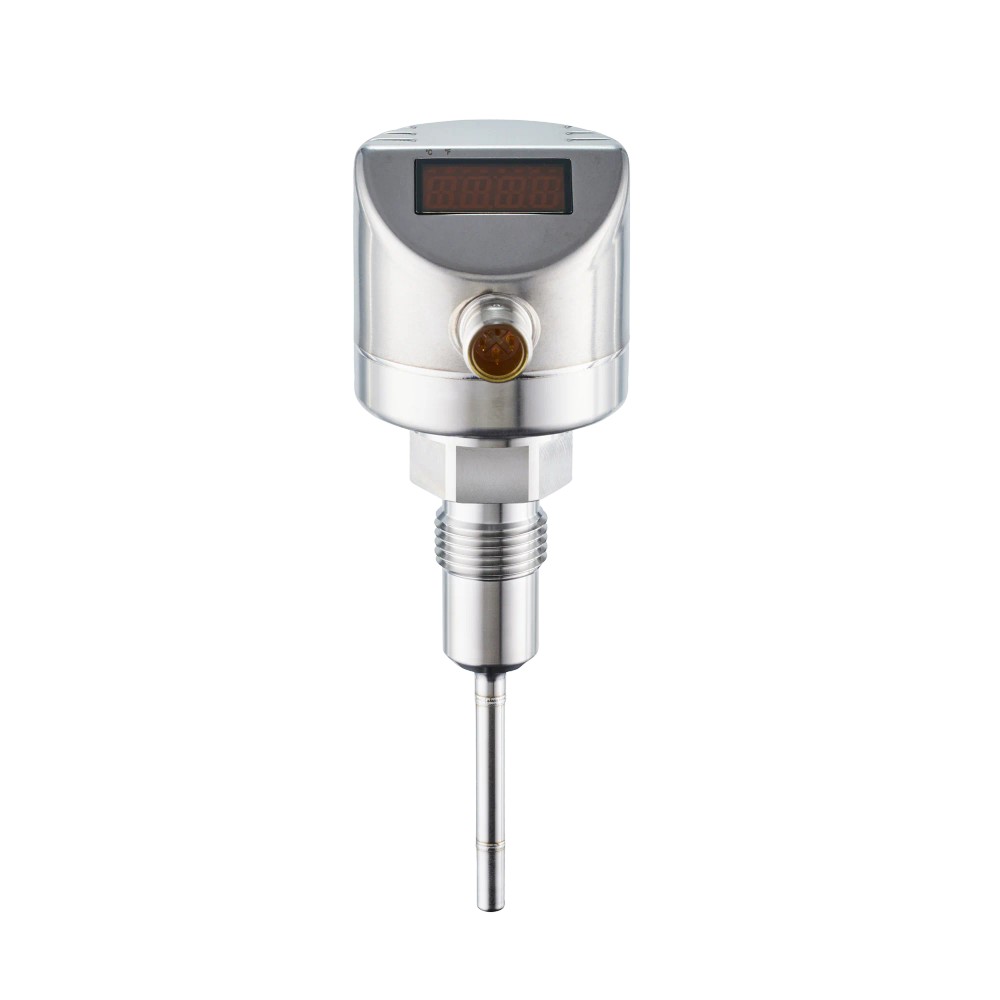

Transmissor de Temperatura IFM TD2541 com Display

Pré-visualizar: TD2541 IFM - Transm. Temp. Display Monitoramento IO-Link, 150mm, -50/150C

TD2541 IFM - Transm. Temp. Display Monitoramento IO-Link, 150mm, -50/150C

Imagem meramente ilustrativa

R$ 3.221,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2541
EAN: 4021179274326
NCM do produto: 90251990

Destaques do Produto Modelo TD2541...mais

Fechar menu

Saiba mais sobre: "TD2541 IFM - Transm. Temp. Display Monitoramento IO-Link, 150mm, -50/150C"

Destaques do Produto

Modelo

TD2541

Faixa de medição

-50 a 150 °C

Comprimento de instalação

150 mm

Conexão de processo

G 1/2 externa com cone de vedação

Conexão elétrica

M12, codificação A, 4 contatos

Saídas

4 a 20 mA e IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TD2541 com display e IO-Link, sonda de 150 mm, faixa de -50 a 150 °C

O ifm TD2541 é um transmissor de temperatura com display, destinado à medição de temperatura por elemento Pt 1000. Oferece saída analógica de 4 a 20 mA e comunicação IO-Link. Sua sonda tem comprimento de instalação de 150 mm, e a faixa de medição é de -50 a 150 °C. A conexão de processo é G 1/2 com rosca externa e cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt 1000, classe A conforme DIN EN 60751
Faixa de medição	-50 a 150 °C
Comprimento de instalação	150 mm
Saídas e comunicação	Sinal analógico de 4 a 20 mA e IO-Link
Conexão de processo	G 1/2, rosca externa com cone de vedação
Conexão elétrica	1 x M12, codificação A, 4 contatos
Resistência à pressão	160 bar / 16 MPa
Display	LED de 7 segmentos, 4 dígitos
Grau de proteção	IP 67, IP 68 e IP 69K
Tensão de operação	18 a 32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos, respeitando a faixa de -50 a 150 °C, a pressão máxima de 160 bar e as condições de instalação especificadas.
Instalações com conexão de processo G 1/2 externa com cone de vedação e conexão elétrica M12 compatível.
Aplicações que utilizem sinal analógico de 4 a 20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de medição exigida esteja fora da faixa de -50 a 150 °C.
Instalações que exijam pressão superior a 160 bar.
Montagens cujo processo não aceite a conexão G 1/2 externa com cone de vedação ou que não disponham de conexão elétrica M12 compatível.

APLICAÇÕES E USO

Medição de temperatura em fluidos líquidos ou gasosos, quando a faixa requerida estiver entre -50 e 150 °C e a pressão não exceder 160 bar; verificar compatibilidade química do fluido com aço inoxidável 316L, PEI e FKM.
Monitoramento em instalações que usem sinal analógico de 4 a 20 mA ou comunicação IO-Link; a adequação depende da compatibilidade da entrada, do mestre IO-Link e da configuração do sistema.
Possibilidade de leitura local pelo display de LED; a ficha confirma o display, mas não especifica uma aplicação setorial particular.
O contexto não identifica aplicações certificadas por setor nem condições adicionais de processo; validar montagem, fluido e requisitos específicos no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TD2541 com display e IO-Link, sonda de 150 mm, faixa de -50 a 150 °C, verifique estes pontos:

Escolha o TD2541

Quando a aplicação requer transmissor com display, elemento Pt 1000, faixa de -50 a 150 °C, sonda de instalação de 150 mm e saída analógica de 4 a 20 mA e/ou comunicação IO-Link.

Avalie outra configuração

Busque outro modelo quando a faixa de temperatura, pressão admissível, comprimento de instalação, conexão G 1/2 ou conexão elétrica M12 não atender aos requisitos do processo. Confirme os requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura com display	Identificação do equipamento na ficha do fabricante.
Fluidos	Líquidos e gasosos	Meios indicados na ficha; verificar compatibilidade do fluido com os materiais em contato.
Categoria de aplicação	Transmissor de temperatura	Classificação do produto.

Elemento de medição e faixa
Elemento de medição	1 x Pt 1000	Elemento sensor utilizado para medir temperatura.
Classe do elemento	Classe A conforme DIN EN 60751	Referência normativa declarada para o Pt 1000.
Faixa de medição	-50 a 150 °C / -58 a 302 °F	Limites declarados para medição.
Ajuste de fábrica	-10 a 150 °C	Configuração de fábrica informada; não altera a faixa de medição especificada.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Faixa de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação de proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha técnica.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha técnica.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha técnica.
Carga máxima	300 Ω	Carga máxima informada para a saída.

Saídas e sinais
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4 a 20 mA	Faixa de sinal de saída.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Valor declarado pelo fabricante; MS conforme notação da ficha.
Sinais de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal declarados para o equipamento.

Precisão e desvios
Coeficiente de temperatura	0,1 (% de duração / 10 K)	Coeficiente especificado pelo fabricante.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Tempos de resposta declarados para T05 e T09.
Retardo de prontidão	2 s	Tempo indicado até a prontidão de operação.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo declarado para o processo.

Interface e comunicação
Interface de comunicação	IO-Link	Interface de comunicação digital do equipamento.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Perfil IO-Link	Smart Sensor – SSP 0 / Generic Profiled Sensor	Perfil declarado na ficha.
DeviceID padrão	375	DeviceID suportado informado como padrão.

Display e operação
Tipo de display	LED de 7 segmentos, 4 dígitos	Formato do display informado.
Unidade de display / status	°C / °F	Unidades indicadas para apresentação.
Resolução do display	0,1 K	Resolução declarada para o display.

Conexões
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conexão e número de contatos especificados.
Conexão de processo	G 1/2, rosca externa com cone de vedação	Conexão mecânica ao processo.
Torque máximo de aperto	30 a 50 Nm	Faixa de torque declarada para aperto.

Condições de processo e ambiente
Resistência à pressão	160 bar / 16 MPa	Limite de pressão declarado; MAWP nas aplicações CRN também informado como 160 bar.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente de operação declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção informados; observar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g, 11 ms	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6, 10 g, 10 a 2000 Hz	Condição de ensaio declarada.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas declaradas para EMC.

Dados mecânicos e materiais
Comprimento da sonda	150 mm	Comprimento L especificado.
Comprimento de instalação	150 mm	Comprimento EL especificado para montagem.
Diâmetro da sonda	6 mm	Diâmetro informado.
Dimensões gerais	Ø 50 mm / L = 249,5 mm	Dimensões gerais declaradas.
Formato do invólucro	Cilíndrico	Formato informado.
Materiais de construção	Aço inoxidável 1.4404 / 316L, PEI e FKM	Materiais declarados para o equipamento.
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material de contato indicado para o fluido.
Característica da superfície	Ra < 0,8 µm	Rugosidade declarada.
Peso	434,5 g	Peso informado no conjunto de dados do produto.

Certificações e vida útil declarada
Certificado UL	K001	Número de aprovação informado.
MTTF	405 anos	Valor de MTTF declarado na ficha; não equivale a garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, tipo de transferência COM2 a 38,4 kBaud; perfil Smart Sensor – SSP 0 / Generic Profiled Sensor; DeviceID padrão 375.

• Sinal analógico configurável de 4 a 20 mA.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC. A conexão do cabo e a pinagem devem ser confirmadas no datasheet antes da ligação.

Processo G 1/2, rosca externa com cone de vedação. Compatibilidade mecânica depende da presença da conexão correspondente no ponto de medição.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica compatível com sinal de 4 a 20 mA e alimentação dentro de 18 a 32 V DC.	✓	O transmissor fornece saída analógica de 4 a 20 mA e opera na faixa de alimentação indicada.
Rede IO-Link com mestre e configuração compatíveis com IO-Link 1.1 e COM2.	✓	O equipamento informa interface IO-Link 1.1 e transferência COM2 a 38,4 kBaud.
Ponto de medição com conexão G 1/2 externa com cone de vedação.	✓	Essa é a conexão de processo especificada para o TD2541; dimensões e vedação do conjunto devem ser verificadas na instalação.
Processo que exige temperatura de medição acima de 150 °C ou abaixo de -50 °C.	✗	A exigência ultrapassa a faixa de medição especificada de -50 a 150 °C.
Instalação que exige pressão acima de 160 bar.	✗	A resistência à pressão informada é de 160 bar.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TD2541 com display e IO-Link, sonda de 150 mm, faixa de -50 a 150 °C

Confirme no datasheet a faixa de temperatura, a pressão de operação e a compatibilidade dos materiais com o fluido do processo.
Verifique que o ponto de montagem aceita conexão G 1/2 externa com cone de vedação e que o comprimento de instalação de 150 mm é adequado.
Instale o transmissor na conexão de processo correspondente, respeitando o torque de aperto especificado de 30 a 50 Nm.
Conecte a alimentação de 18 a 32 V DC e a interface M12; consulte o datasheet para a atribuição dos contatos e o esquema elétrico.
Ligue a saída analógica de 4 a 20 mA a uma entrada compatível ou conecte o equipamento a uma rede IO-Link compatível; não presuma pinagem sem consultar a documentação.
Após a instalação, verifique a vedação, a leitura no display e a recepção do sinal no sistema de controle, dentro das condições de operação especificadas.

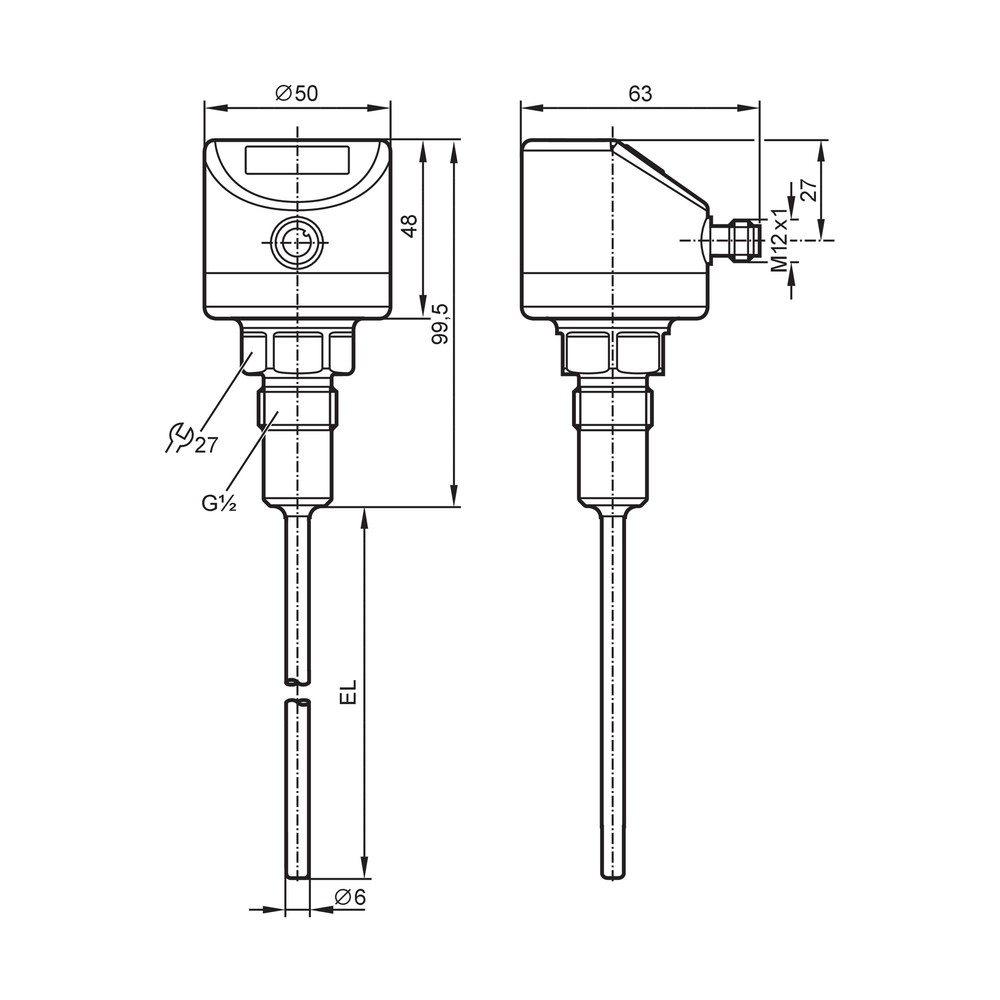

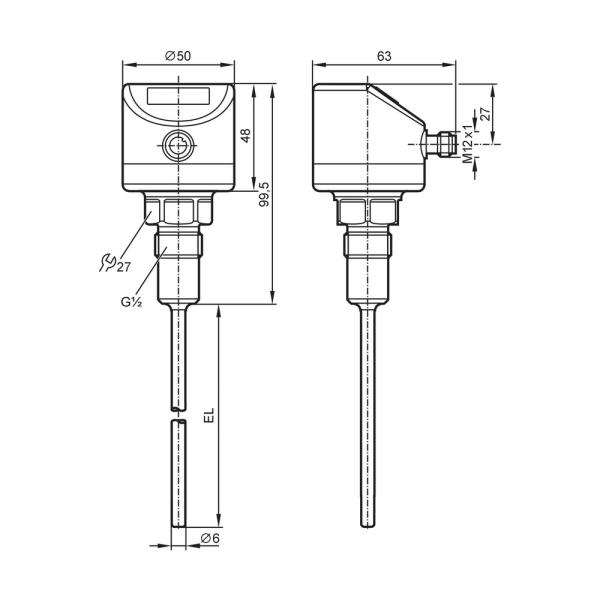

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o transmissor não inicia.	Alimentação ausente ou fora da faixa de 18 a 32 V DC, ou conexão elétrica M12 incorreta.	Meça a tensão no conector e confira a montagem e a atribuição dos contatos no datasheet.
A entrada do controlador não apresenta valor ou indica sinal fora do esperado.	Ligação incorreta da saída de 4 a 20 mA, entrada incompatível ou carga acima de 300 Ω.	Confirme o tipo de entrada, meça a corrente do circuito e verifique a carga total em relação ao limite especificado.
A leitura de temperatura não corresponde à condição do processo.	Comprimento de instalação ou posição de medição inadequados, ou uso fora da faixa de medição.	Compare a instalação com o comprimento de 150 mm e verifique a temperatura real e a configuração no sistema.
Há vazamento na conexão de processo.	Conexão G 1/2 com cone de vedação incompatível, montagem inadequada ou torque fora da faixa informada.	Despressurize o processo conforme os procedimentos da instalação e inspecione conexão, vedação e torque de aperto especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet do TD2541 em português (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TD2541 e para que serve?

É um transmissor de temperatura com display que mede usando um elemento Pt 1000. É destinado ao monitoramento de temperatura e fornece sinal analógico e comunicação IO-Link.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não detalha acessórios inclusos. Confirme com o fornecedor o conteúdo específico da embalagem.

O TD2541 funciona com entrada analógica de 4 a 20 mA?

Sim, possui uma saída analógica de 4 a 20 mA. Verifique se a entrada do controlador e a carga do circuito são compatíveis com as especificações do transmissor.

Posso conectá-lo a qualquer mestre IO-Link?

A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e perfil Smart Sensor SSP 0. Confirme se o mestre e a configuração do sistema suportam esses parâmetros.

Este modelo serve para medir temperaturas acima de 150 °C?

Não, a faixa de medição informada termina em 150 °C. Para temperaturas acima desse limite, selecione um equipamento com faixa adequada.

Ele serve para uma conexão de processo diferente de G 1/2?

A conexão especificada é G 1/2 externa com cone de vedação. A ficha não confirma adaptadores ou compatibilidade com outros tipos de conexão.

O display acende, mas o controlador não recebe temperatura; o que verifico?

Verifique primeiro a ligação da saída analógica, a compatibilidade da entrada e a carga do circuito. Para IO-Link, confira também a conexão e a configuração do mestre.

A leitura está instável; devo substituir o transmissor?

Antes da substituição, confira alimentação, ligação elétrica, instalação da sonda e condições de processo. Compare a temperatura e a pressão com os limites especificados e consulte o datasheet para diagnóstico adicional.

Devo comprar o transmissor avulso ou um kit de instalação?

O contexto informa uma peça por embalagem e não identifica um kit ou acessórios inclusos. Defina separadamente os componentes de conexão necessários e confirme sua compatibilidade com a instalação.

Que cuidado devo ter na montagem do TD2541?

Use a conexão G 1/2 especificada e respeite o torque de aperto de 30 a 50 Nm. Consulte o datasheet para a pinagem M12 antes de energizar o equipamento.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de temperatura usado pelo transmissor; neste modelo, especificado como classe A conforme DIN EN 60751. (Ref.: elemento de medição)

IO-Link

Interface de comunicação digital declarada para troca de dados entre o sensor e um sistema compatível. (Ref.: interface de comunicação)

COM2

Tipo de transferência IO-Link informado para o equipamento, com taxa de 38,4 kBaud. (Ref.: tipo de transferência IO-Link)

4 a 20 mA

Faixa de corrente da saída analógica do transmissor. (Ref.: corrente da saída analógica)

Grau de proteção IP

Classificação declarada para proteção do invólucro; o TD2541 informa IP 67, IP 68 e IP 69K. (Ref.: proteção IP)
