Transmissor de Temperatura IFM TD2537 com Display

Pré-visualizar: TD2537 IFM - Transmissor Temp Display Monitoramento Industrial IO-Link -50/150C 100mm

TD2537 IFM - Transmissor Temp Display Monitoramento Industrial IO-Link -50/150C 100mm

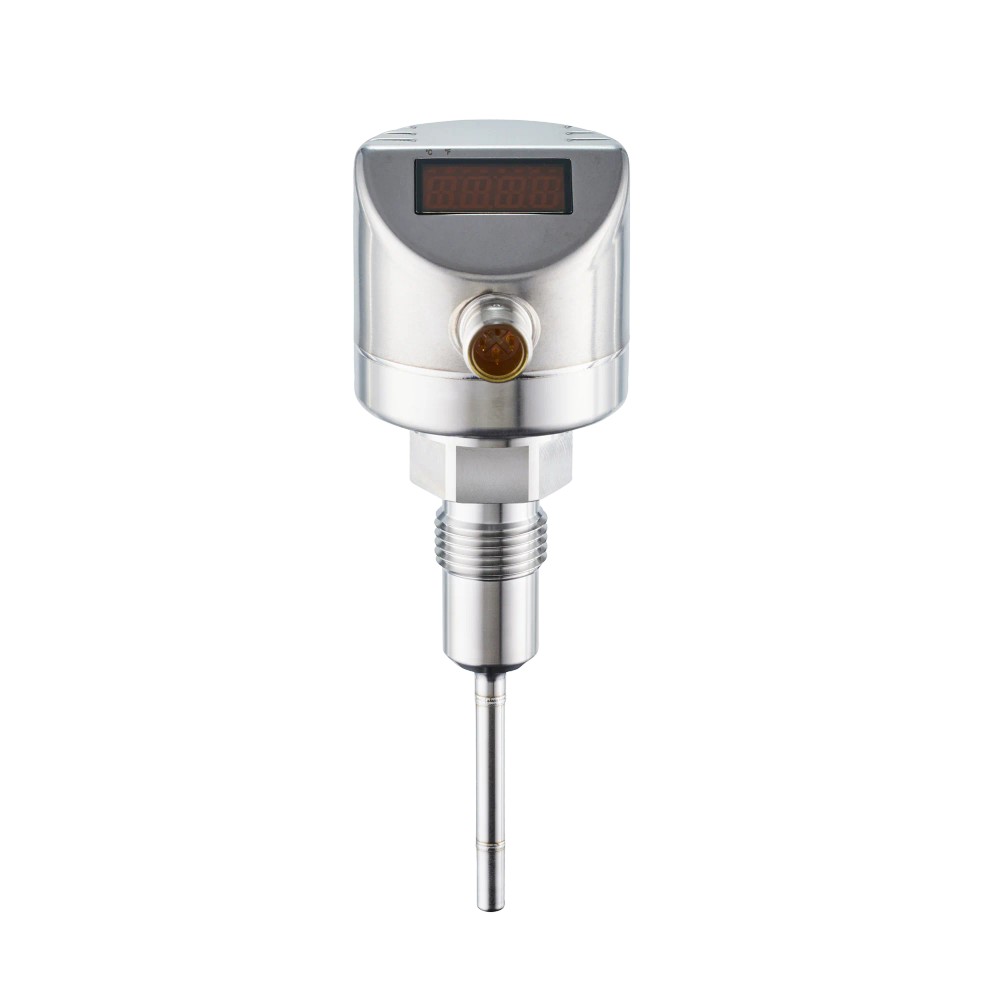

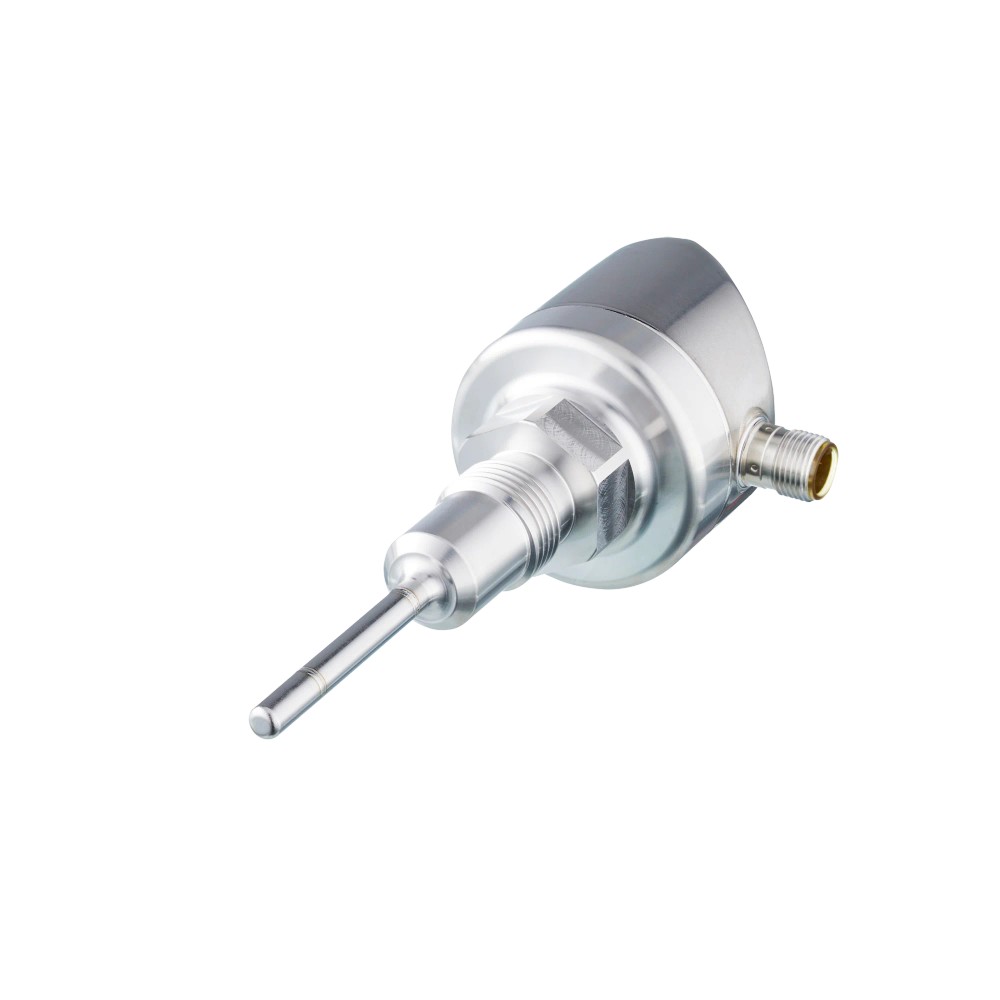

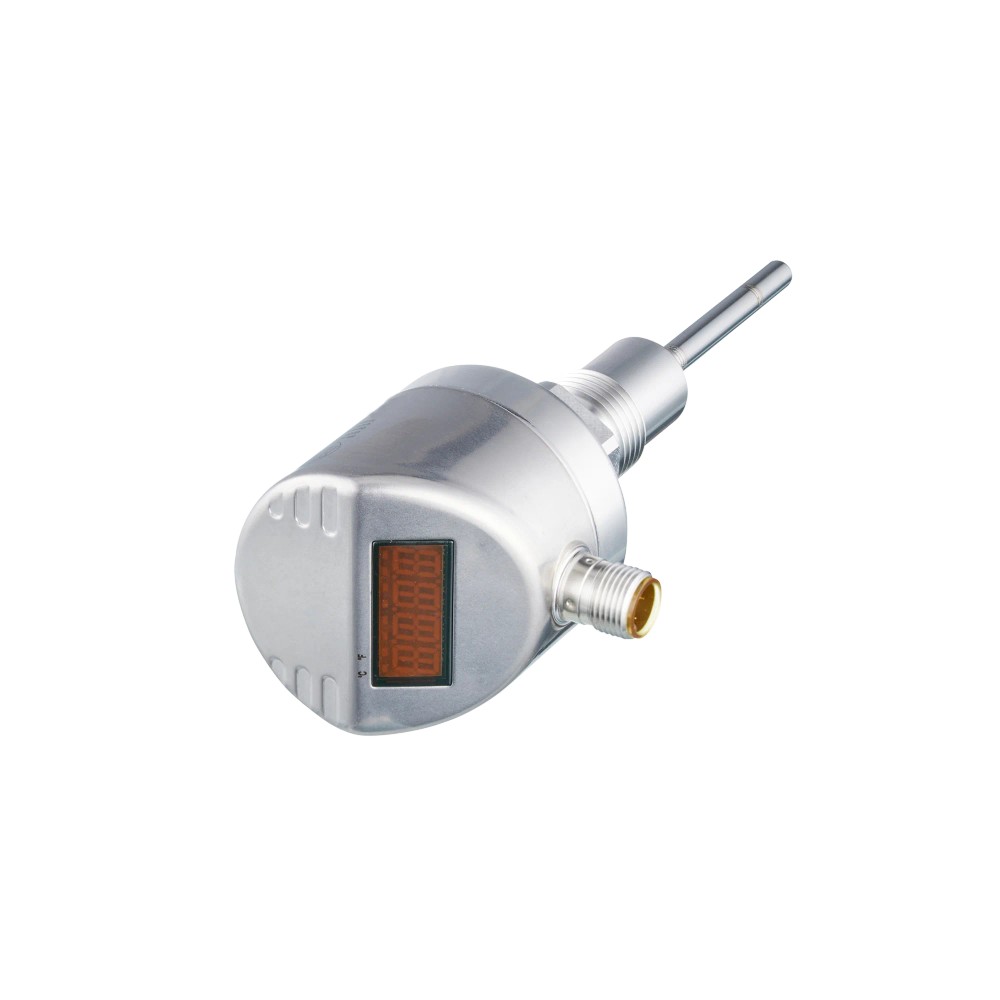

Imagem meramente ilustrativa

R$ 3.182,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2537
EAN: 4021179274319
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TD2537 IFM - Transmissor Temp Display Monitoramento Industrial IO-Link -50/150C 100mm"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Comprimento de instalação

100 mm

Saída

4...20 mA e IO-Link

Conexão de processo

G 1/2 externa com cone de vedação

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura IFM TD2537 com display, IO-Link, -50 a 150 °C, sonda de 100 mm

O IFM TD2537 é um transmissor de temperatura com display para medir temperatura por elemento Pt 1000 e disponibilizar o sinal por saída analógica ou IO-Link. Mede de -50 a 150 °C e tem ajuste de fábrica de 0 a 100 °C. Possui conexão de processo G 1/2 com cone de vedação, conexão elétrica M12 e resistência à pressão de 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor de temperatura com display
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50 a 150 °C
Comprimento de instalação	100 mm
Saídas	Analógica 4...20 mA e IO-Link
Conexão de processo	G 1/2, rosca externa com cone de vedação
Conexão elétrica	1 x M12, codificação A, 4 contatos
Resistência à pressão	160 bar (16 MPa)
Alimentação	18...32 V DC
Proteção do invólucro	IP67, IP68, IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos, quando o processo aceitar conexão G 1/2 externa com cone de vedação e comprimento de instalação de 100 mm.
Sistemas que recebam sinal analógico de corrente 4...20 mA ou comunicação IO-Link, respeitando a alimentação de 18...32 V DC.
Instalações cuja pressão de processo não exceda 160 bar e cuja temperatura medida esteja dentro da faixa de -50 a 150 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam medição abaixo de -50 °C ou acima de 150 °C.
Instalações cuja conexão de processo não seja compatível com G 1/2 externa com cone de vedação, sem adaptador validado para o processo.
Aplicações que exijam comprimento de instalação diferente de 100 mm sem confirmação de adequação mecânica.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura IFM TD2537 com display, IO-Link, -50 a 150 °C, sonda de 100 mm, verifique estes pontos:

Escolha o TD2537 quando

A aplicação exigir medição por Pt 1000 na faixa de -50 a 150 °C, leitura local pelo display e comunicação por 4...20 mA ou IO-Link, com instalação G 1/2 de 100 mm.

Avalie outra configuração quando

A temperatura do processo estiver fora da faixa especificada, a conexão G 1/2 com cone de vedação ou o comprimento de instalação de 100 mm não atenderem à montagem, ou a pressão superar 160 bar. Verifique no datasheet do fabricante a adequação do modelo alternativo à aplicação.

ESPECIFICAÇÕES TÉCNICAS

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; modo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente 4...20 mA; carga máxima informada de 300 Ω.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. Consulte o datasheet para atribuição dos pinos e esquema de ligação; não presumir compatibilidade de pinagem apenas pelo formato M12.

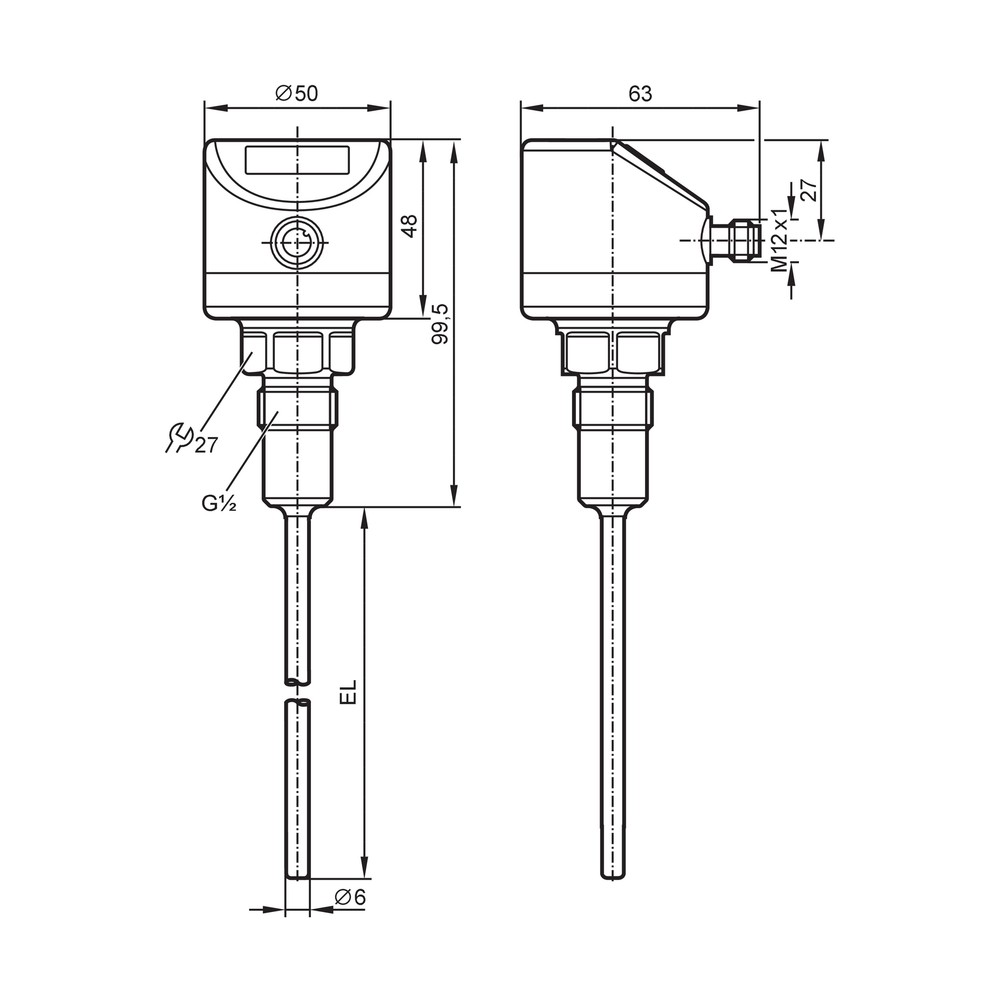

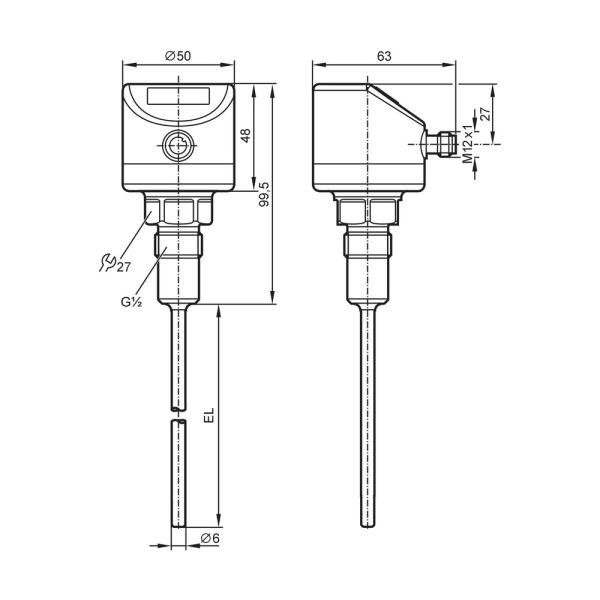

Processo Conexão de processo G 1/2, rosca externa com cone de vedação. Comprimento de instalação EL de 100 mm; sonda de 100 mm e diâmetro de 6 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4...20 mA com alimentação e carga dentro dos dados especificados.	✓	O produto disponibiliza saída analógica de 4...20 mA; a carga máxima informada é 300 Ω e a alimentação é 18...32 V DC.
Sistema IO-Link compatível com revisão 1.1 e comunicação COM2 a 38,4 kBaud.	✓	A ficha informa IO-Link 1.1 e tipo de transferência COM2 (38,4 kBaud).
Montagem com conexão de processo G 1/2 externa com cone de vedação e instalação de 100 mm.	✓	A conexão e o comprimento de instalação correspondem aos dados do produto; confirme também a vedação e o espaço mecânico da aplicação.
Processo com pressão superior a 160 bar ou temperatura fora de -50 a 150 °C.	✗	Esses valores excedem os limites declarados de resistência à pressão e de alcance de medição.
Conexão elétrica feita apenas por encaixe mecânico M12, sem validar codificação, pinagem, alimentação e interface do controlador.	✗	O encaixe M12 por si só não confirma compatibilidade elétrica; a ficha especifica codificação A, 4 contatos e alimentação de 18...32 V DC.
