R$ 3.182,76
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TD2531
- EAN: 4021179274302
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição
-50...mais
Saiba mais sobre: "TD2531 IFM - Transmissor de Temperatura ifm Monitoramento de Processos Display IO-Link 100mm"
Destaques do Produto
Faixa de medição
-50 a 150 °C
Elemento sensor
1 x Pt 1000, classe A
Comunicação e saída
IO-Link e sinal analógico de 4 a 20 mA
Instalação
G 1/2 com cone de vedação; EL de 100 mm
Conexão elétrica
M12, codificação A, 4 contatos
Pressão máxima informada
160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

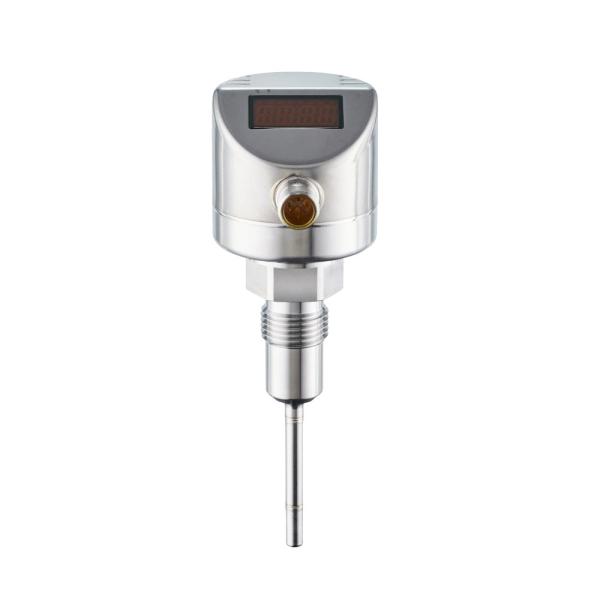

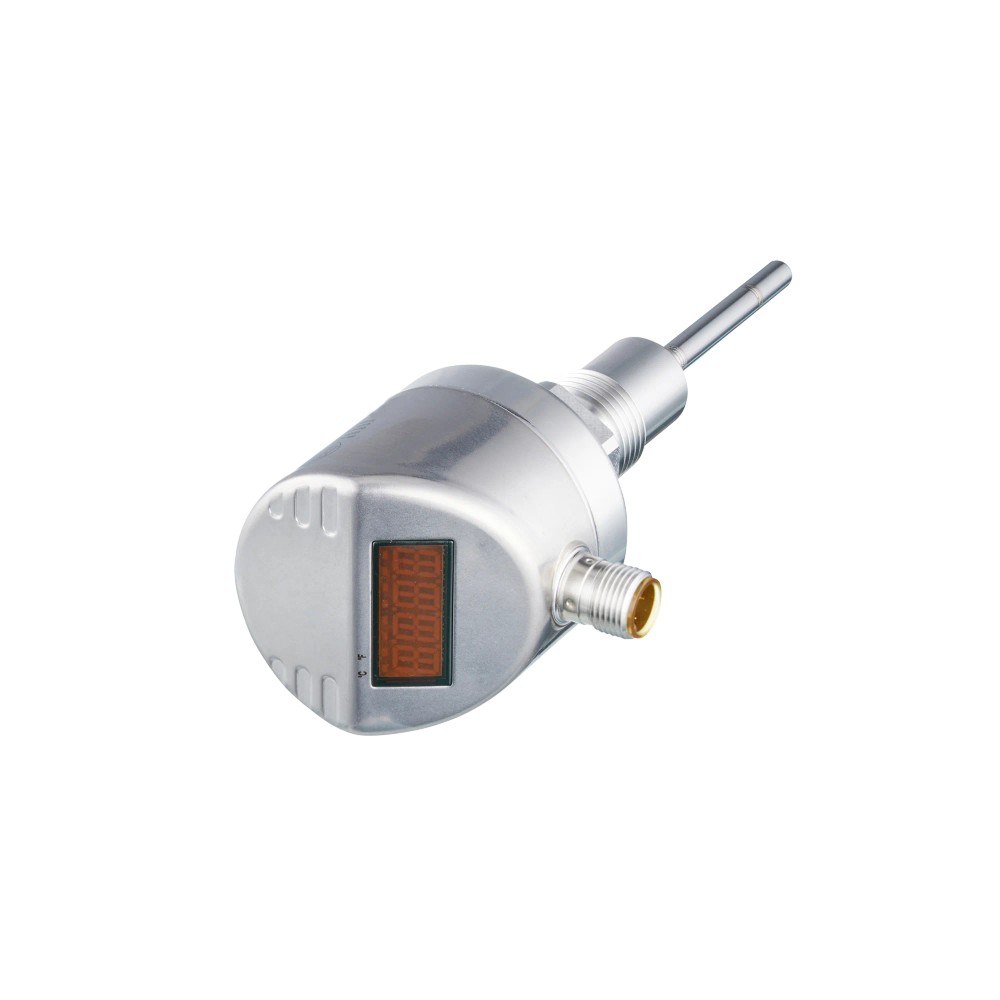

Sobre o Transmissor de temperatura ifm TD2531 com display, IO-Link, 1 x Pt 1000, conexão de processo G 1/2, comprimento de instalação de 100 mm
O ifm TD2531 é um transmissor de temperatura com display para medição em fluidos líquidos e gasosos. Utiliza um elemento Pt 1000 classe A e oferece faixa de medição de -50 a 150 °C, com saída analógica de 4 a 20 mA e comunicação IO-Link. Possui conexão de processo G 1/2 com cone de vedação e conexão elétrica M12 de 4 contatos.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | TD2531 |
| Elemento de medição | 1 x Pt 1000, DIN EN 60751, classe A |
| Faixa de medição | -50 a 150 °C |
| Ajuste de fábrica | -10 a 150 °C |
| Saídas | 1 saída analógica de 4 a 20 mA; IO-Link |
| Comprimento de instalação | 100 mm |
| Conexão de processo | G 1/2 rosca externa, cone de vedação |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Resistência à pressão | 160 bar / 16 MPa |
| Proteção do invólucro | IP 67, IP 68 e IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50 a 150 °C, respeitando as condições de processo e instalação especificadas.
- Instalações que utilizem conexão de processo G 1/2 com cone de vedação, comprimento de instalação EL de 100 mm e conexão elétrica M12 compatível.
- Sistemas que possam receber saída analógica de 4 a 20 mA ou comunicação IO-Link.
⚠ Considere outro se precisa de:
- Aplicações cuja temperatura medida esteja fora da faixa de -50 a 150 °C.
- Instalações que exijam conexão de processo diferente de G 1/2 com cone de vedação, sem adaptador cuja compatibilidade tenha sido verificada.
- Aplicações com pressão de processo superior a 160 bar.
APLICAÇÕES E USO
- Medição de temperatura de fluidos líquidos em instalações cujo processo aceite conexão G 1/2 com cone de vedação e comprimento de instalação de 100 mm; a ficha identifica líquidos como meio aplicável.
- Medição de temperatura de fluidos gasosos, dentro da faixa de -50 a 150 °C e dos limites de pressão e temperatura ambiente especificados; a ficha identifica gases como meio aplicável.
- Integração a sistemas com entrada analógica de 4 a 20 mA ou comunicação IO-Link. A adequação do sistema de controle depende da compatibilidade elétrica e da configuração da instalação.
- A ficha não especifica setores industriais ou processos particulares. Verifique compatibilidade química do meio, condições de limpeza, pressão, temperatura e conexão antes de aplicar.
COMO ESCOLHER
Antes de comprar o Transmissor de temperatura ifm TD2531 com display, IO-Link, 1 x Pt 1000, conexão de processo G 1/2, comprimento de instalação de 100 mm, verifique estes pontos:
Escolha o TD2531 quando
A aplicação exigir medição de temperatura entre -50 e 150 °C, elemento Pt 1000 classe A, instalação de 100 mm e processo com conexão G 1/2 de cone de vedação. Confirme também que a entrada do sistema aceite 4 a 20 mA ou que a rede utilize IO-Link.
Considere outra configuração quando
A temperatura de processo exceder a faixa especificada, a pressão ultrapassar 160 bar ou a conexão mecânica requerida não corresponder a G 1/2 com cone de vedação. Verifique no datasheet do fabricante os requisitos da aplicação e da conexão antes de selecionar outro modelo.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura com display | Identificação do equipamento. |
| Modelo | TD2531 | Código do modelo. |
| Marca | ifm | Fabricante informado no anúncio. |
| Fluidos | Líquidos e gasosos | Meios indicados na ficha do produto. |
| Elemento de medição | 1 x Pt 1000; DIN EN 60751, classe A | Elemento sensor e referência de classe informados pelo fabricante. |
| Faixa de medição | ||
|---|---|---|
| Alcance de medição | -50 a 150 °C / -58 a 302 °F | Faixa declarada de medição. |
| Ajuste de fábrica | -10 a 150 °C | Configuração de fábrica; distinta da faixa total de medição. |
| Resolução do display | 0,1 K | Resolução indicada para a leitura do display. |
| Resolução da saída analógica | 0,04 K | Resolução indicada para a saída analógica. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 32 V DC | Faixa de alimentação especificada; supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Limite de consumo informado. |
| Classe de proteção elétrica | III | Classe de proteção declarada. |
| Carga máxima | 300 Ω | Carga máxima indicada para a saída. |
| Proteção contra sobrecarga | Sim | Recurso informado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso informado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso informado na ficha. |
| Retardo de prontidão | 2 s | Tempo informado até a prontidão do equipamento. |
| Saídas e interfaces | ||
|---|---|---|
| Sinal de saída | Sinal analógico e IO-Link, configuráveis | Tipos de sinal declarados para o produto. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Corrente da saída analógica | 4 a 20 mA | Tipo e faixa do sinal analógico. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Precisão especificada para a saída analógica; MS conforme a notação do fabricante. |
| Interface de comunicação | IO-Link | Interface digital de comunicação. |
| Revisão IO-Link | 1.1 | Revisão indicada na ficha. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Taxa e modo de transferência informados. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil de dispositivo informado. |
| DeviceID suportado | Default 375 | Identificação de dispositivo indicada na ficha. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo informado para o ciclo do processo. |
| Precisão e desvios | ||
|---|---|---|
| Coeficiente de temperatura | 0,1 % da duração / 10 K | Desvio informado para variação em relação à condição de referência de 25 °C. |
| Tempos de reação | ||
|---|---|---|
| Tempo dinâmico de resposta T05 / T09 | 1 / 3 s | Tempos de resposta declarados para T05 e T09. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Limites de temperatura ambiente de operação informados. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de temperatura especificada para armazenamento. |
| Proteção IP | IP 67; IP 68; IP 69K | Graus de proteção declarados; a adequação depende das condições de instalação e exposição. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC indicadas na ficha. |
| Resistência a choques | DIN IEC 68-2-27; 50 g / 11 ms | Condição de resistência a choques informada. |
| Resistência a vibrações | DIN IEC 68-2-6; 10 g / 10 a 2000 Hz | Condição de resistência a vibrações informada. |
| Dados de processo e mecânicos | ||
|---|---|---|
| Conexão de processo | G 1/2 rosca externa com cone de vedação | Interface mecânica de processo especificada. |
| Comprimento de instalação EL | 100 mm | Comprimento de instalação informado. |
| Diâmetro da sonda | 6 mm | Diâmetro informado para a sonda. |
| Resistência à pressão | 160 bar / 16 MPa | Limite de pressão declarado. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor de resistência ao vácuo informado. |
| Torque máximo de aperto | 30 a 50 Nm | Faixa de torque indicada na ficha. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 / 316L eletropolido | Material e acabamento das superfícies em contato com o fluido. |
| Rugosidade das superfícies em contato | Ra < 0,8 µm | Característica de superfície declarada. |
| Materiais do invólucro | 1.4404 (aço inoxidável / 316L), PEI e FKM | Materiais listados para o conjunto. |
| Formato do invólucro | Cilíndrico | Formato informado. |
| Dimensões informadas | Ø 50 / L = 199,5 mm | Dimensões listadas no conjunto de dados do produto. |
| Peso | 428,5 g | Peso informado no conjunto de dados do produto. |
| Conexões elétricas | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Tipo, codificação e número de contatos informados. |
| Display e elementos de operação | ||
|---|---|---|
| Display | Display LED de 7 segmentos, 4 dígitos, °C / °F | Tipo de indicação, número de dígitos e unidades informados. |
| Dados adicionais e conformidade | ||
|---|---|---|
| MTTF | 405 anos | Valor de MTTF informado na ficha; não representa garantia de vida útil. |
| Número de aprovação UL | K001 | Identificação de aprovação listada. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| NCM | 9025.19.90 | Código fiscal informado. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; transferência COM2, 38,4 kBaud; perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Saída analógica de corrente de 4 a 20 mA, configurável conforme os dados do produto.
Conexões
Elétrica
1 x M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC; consumo de corrente inferior a 50 mA. O produto informa uma saída analógica e interface IO-Link. A compatibilidade elétrica do cabo, mestre IO-Link ou entrada analógica deve ser confirmada com o pinout e o datasheet do fabricante.
Processo
Rosca externa G 1/2 com cone de vedação; comprimento de instalação EL de 100 mm. A compatibilidade mecânica depende da correspondência da conexão do processo e da geometria de instalação.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com mestre IO-Link compatível com revisão 1.1 e transferência COM2 a 38,4 kBaud | ✓ | A ficha informa IO-Link revisão 1.1 e tipo de transferência COM2 (38,4 kBaud). |
| Entrada analógica compatível com sinal de corrente de 4 a 20 mA | ✓ | O TD2531 dispõe de uma saída analógica de corrente de 4 a 20 mA; confirme a compatibilidade elétrica da entrada e a configuração requerida. |
| Processo com conexão G 1/2 rosca externa e cone de vedação, dentro do limite de pressão informado | ✓ | A conexão de processo especificada é G 1/2 rosca externa com cone de vedação, e a resistência à pressão informada é 160 bar. |
| Processo que opere acima de 160 bar | ✗ | A resistência à pressão especificada para o produto é 160 bar / 16 MPa. |
| Medição de temperatura fora da faixa de -50 a 150 °C | ✗ | A faixa de medição declarada é de -50 a 150 °C. |
| Equipamento com conexão elétrica diferente de M12, codificação A, 4 contatos, sem interface de adaptação validada | ✗ | A conexão elétrica especificada é M12, codificação A, com 4 contatos; a ficha não confirma compatibilidade direta com outra conexão. |
INSTALAÇÃO
Como instalar o Transmissor de temperatura ifm TD2531 com display, IO-Link, 1 x Pt 1000, conexão de processo G 1/2, comprimento de instalação de 100 mm
- Confirme que a faixa de processo, a pressão e a temperatura ambiente permanecem dentro dos limites especificados para o TD2531.
- Verifique se o ponto de instalação aceita rosca externa G 1/2 com cone de vedação e comprimento de instalação EL de 100 mm.

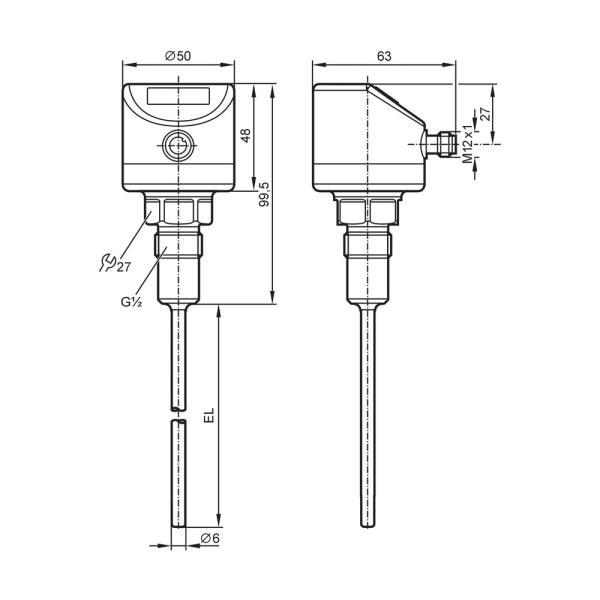

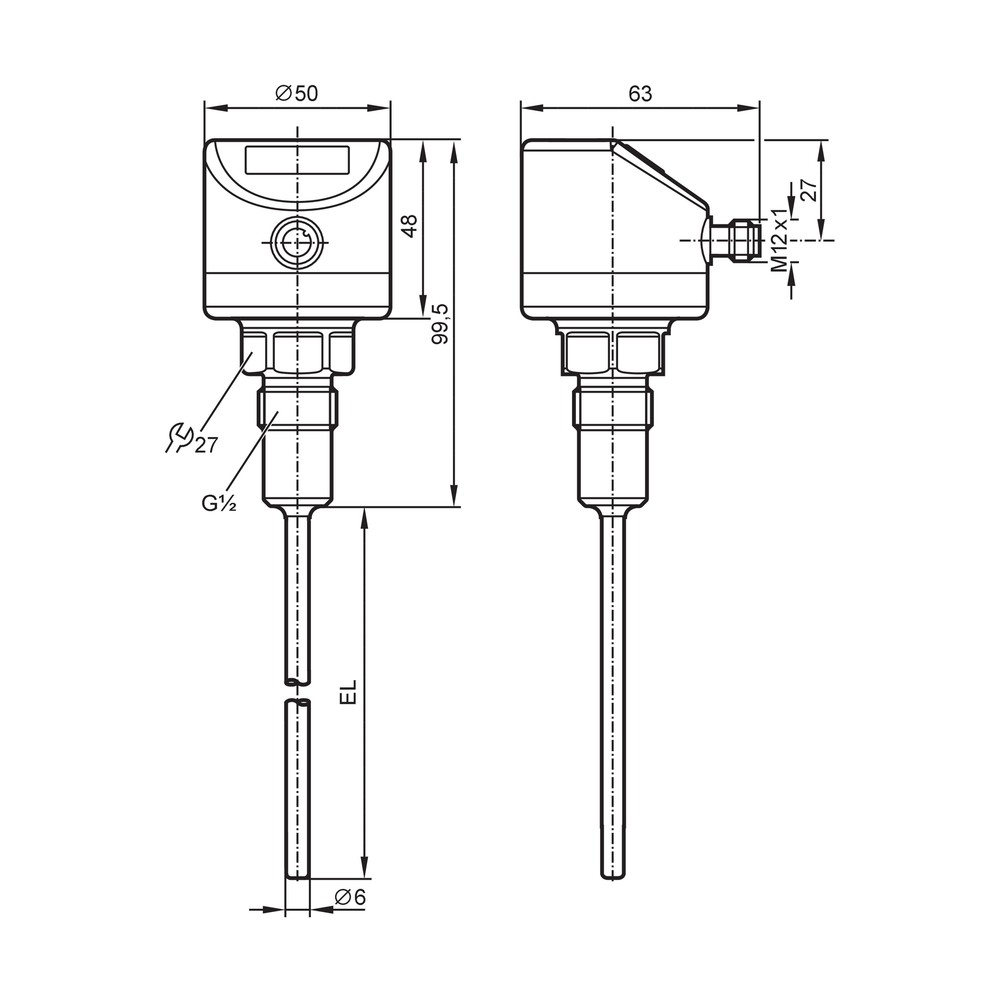

- Confira o desenho dimensional e o espaço disponível; considere a sonda de 6 mm e as dimensões indicadas na ficha.
- Instale a conexão de processo e aplique torque dentro da faixa especificada de 30 a 50 Nm, observando os requisitos de vedação do conjunto.
- Conecte o M12 de codificação A e 4 contatos ao circuito previsto; confirme pinagem e compatibilidade no datasheet antes de energizar.
- Alimente com 18 a 32 V DC e valide a leitura do display e a comunicação ou saída analógica conforme a configuração adotada.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não acende ou o transmissor não inicia. | Alimentação ausente ou fora da faixa de 18 a 32 V DC, conexão M12 incorreta ou circuito protegido por sobrecarga/curto-circuito. | Meça a tensão no conector, confira a ligação M12 conforme o datasheet e verifique se há curto-circuito ou carga inadequada. |
| A leitura de temperatura difere do valor esperado. | Condição de processo fora da faixa configurada, instalação inadequada ou comparação feita sem considerar a configuração do sinal. | Compare a temperatura de processo com a faixa de medição e o ajuste de fábrica; confira também o valor no display e a configuração da saída. |
| O controlador não recebe o sinal de 4 a 20 mA esperado. | Entrada analógica, alimentação, carga ou configuração do sinal incompatível com a instalação. | Confirme a configuração analógica, meça a corrente no circuito e verifique a carga conectada, respeitando o máximo de 300 Ω. |
| O mestre não estabelece comunicação IO-Link. | Mestre, cabeamento ou configuração incompatível com a interface IO-Link do sensor. | Confirme revisão IO-Link 1.1, modo COM2 de 38,4 kBaud, perfil informado e conexão M12; consulte o datasheet para a ligação correta. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TD2531 e para que tipo de medição serve?
É um transmissor de temperatura com display e elemento Pt 1000 classe A. A ficha indica aplicação em fluidos líquidos e gasosos, com medição entre -50 e 150 °C.
Ele funciona com IO-Link e também fornece sinal analógico?
Sim. O produto oferece IO-Link e uma saída analógica de corrente de 4 a 20 mA; confirme a configuração e a compatibilidade elétrica com o sistema de controle.
O TD2531 serve para medir temperaturas acima de 150 °C?
Não, a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um equipamento cuja faixa declarada cubra a condição do processo.
Posso instalar este transmissor em uma conexão de processo diferente de G 1/2?
A conexão indicada é G 1/2 rosca externa com cone de vedação. A ficha não confirma compatibilidade direta com outras conexões; qualquer adaptação precisa ser validada para a instalação.
O display está apagado: o que devo verificar antes de trocar o sensor?
Verifique primeiro a alimentação de 18 a 32 V DC e a conexão M12 de 4 contatos. Confira também o cabeamento e possíveis condições de curto-circuito ou sobrecarga.
A leitura está errada ou instável; o que posso conferir?
Compare a condição medida com a faixa de medição e o ajuste de fábrica, e verifique a configuração do sinal. Se usar a saída analógica, confira também a entrada do controlador e a carga do circuito.
Para comprar, preciso de um kit ou o produto é vendido como peça individual?
A ficha informa uma peça por embalagem, e o anúncio identifica o produto como TD2531. Acessórios não estão especificados como inclusos.
Quando escolher o TD2531 em vez de outro transmissor de temperatura?
Escolha-o quando forem necessários Pt 1000 classe A, faixa de -50 a 150 °C, instalação de 100 mm, conexão G 1/2 com cone de vedação e saída analógica ou IO-Link. Se algum desses requisitos não corresponder à instalação, compare a ficha de outro modelo.
Que cuidados devo ter ao instalar a conexão de processo?
Confirme a rosca G 1/2 com cone de vedação e respeite o torque informado de 30 a 50 Nm. Consulte o desenho dimensional e o datasheet para verificar a montagem e a ligação elétrica.
O que verificar se o IO-Link não comunica com o mestre?
Confirme se o mestre e a configuração atendem à revisão IO-Link 1.1 e à transferência COM2 de 38,4 kBaud. Verifique também a conexão M12 e consulte o datasheet para conferir a ligação.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento sensor resistivo de temperatura indicado no produto; a ficha especifica um elemento para DIN EN 60751, classe A. (Ref.: Elemento de medição)
IO-Link
Interface de comunicação do transmissor; o produto informa revisão 1.1 e transferência COM2. (Ref.: Interface de comunicação)
4 a 20 mA
Sinal de corrente disponibilizado pela saída analógica do transmissor. (Ref.: Corrente da saída analógica)
EL
Comprimento de instalação indicado para a parte inserida no processo. (Ref.: Comprimento de instalação EL)
IP 69K
Grau de proteção informado para o invólucro; a adequação depende das condições reais de instalação e exposição. (Ref.: Proteção IP)
