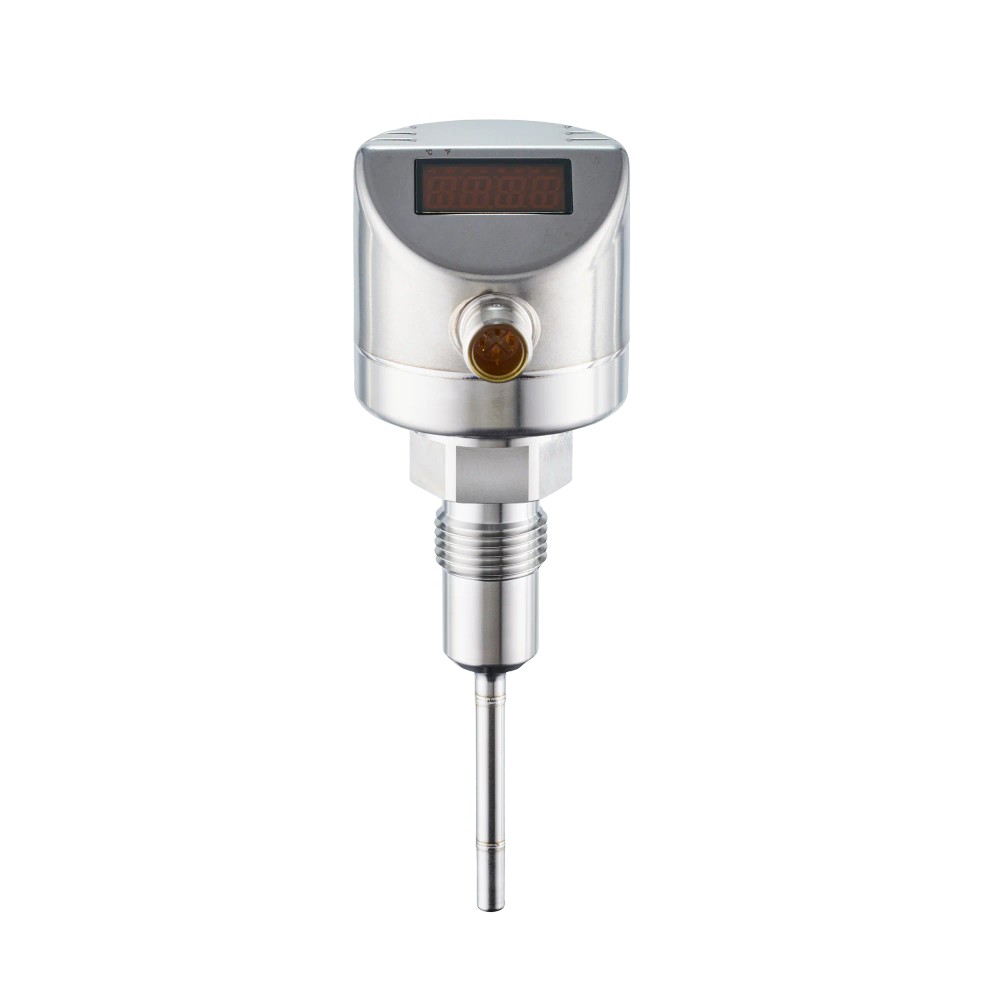

Imagem meramente ilustrativa

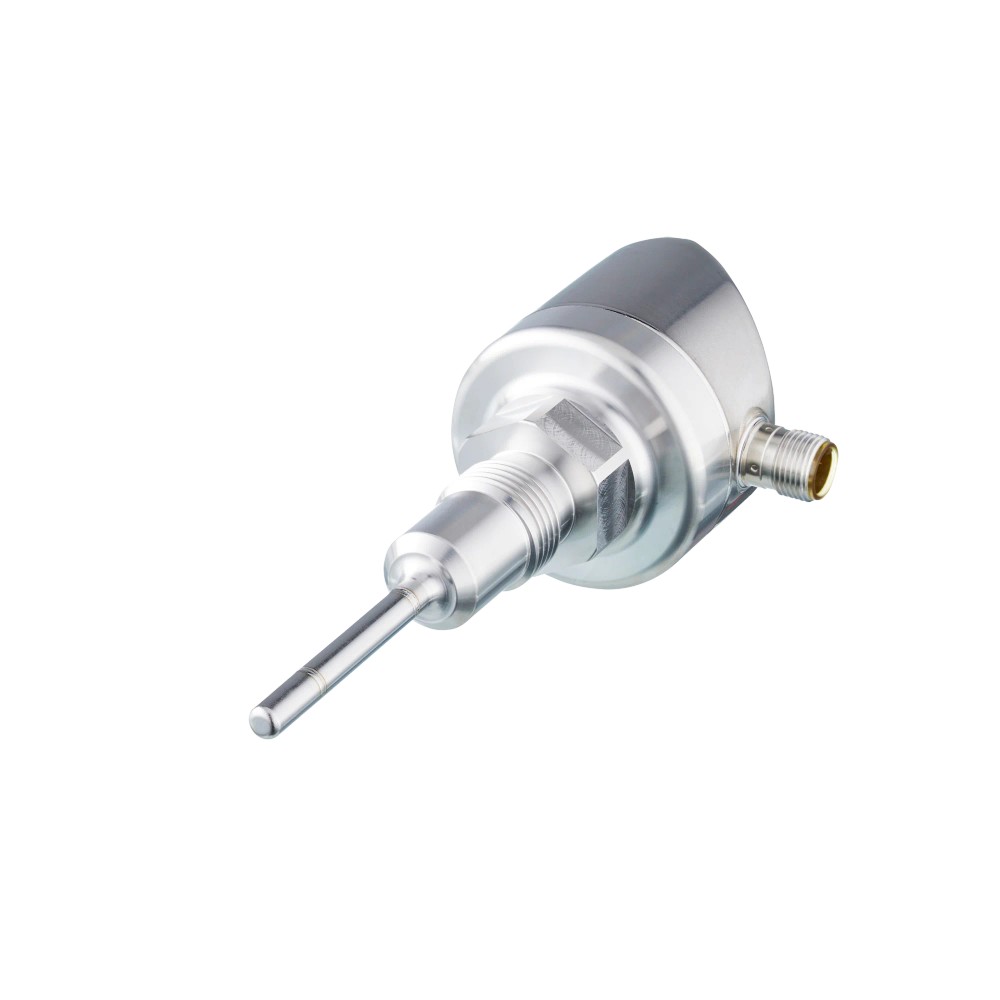

Imagem meramente ilustrativa

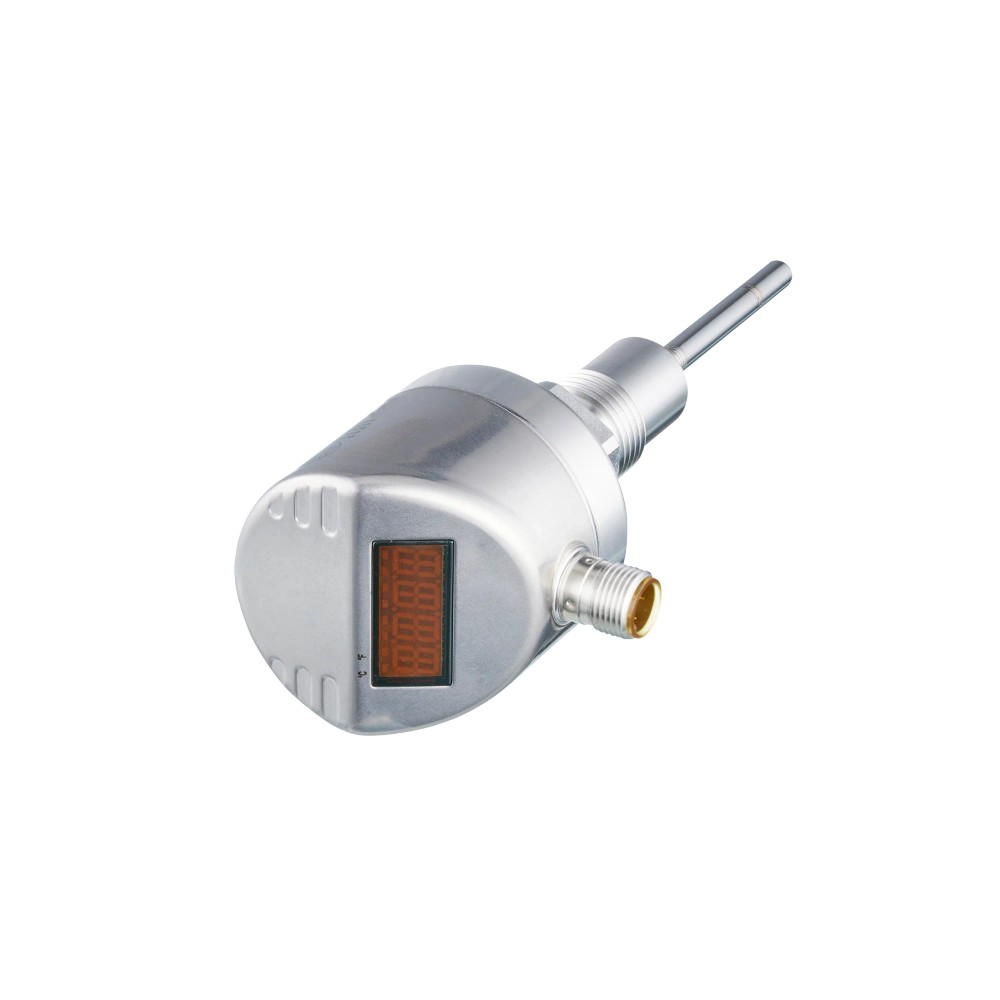

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 3.147,96
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TD2517
- EAN: 4021179274296
- NCM do produto: 90251990
Destaques do Produto
Faixa de medição...mais
Saiba mais sobre: "TD2517 IFM - Transmissor de Temperatura ifm Monitoramento de processos Display IO-Link Pt1000"
Destaques do Produto
Faixa de medição
-50...150 °C
Elemento sensor
Pt1000, classe A
Saída
4...20 mA e IO-Link
Conexão de processo
G 1/2 externa com cone de vedação
Conexão elétrica
M12, codificação A, 4 contatos
Pressão máxima informada
160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Transmissor de Temperatura ifm TD2517 com display, Pt1000, saída analógica e IO-Link
O ifm TD2517 é um transmissor de temperatura com display para monitoramento de processos. Utiliza um elemento de medição Pt1000 classe A e oferece saída analógica de 4...20 mA e comunicação IO-Link. Seu alcance de medição é de -50...150 °C, com conexão de processo G 1/2 externa com cone de vedação.
PRINCIPAIS ESPECIFICAÇÕES
| Elemento de medição | 1 x Pt1000, DIN EN 60751, classe A |
| Alcance de medição | -50...150 °C (-58...302 °F) |
| Ajuste de fábrica | 0...100 °C |
| Sinais de saída | Analógico 4...20 mA e IO-Link |
| Conexão de processo | G 1/2 externa, cone de vedação |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Resistência à pressão | 160 bar / 16 MPa |
| Comprimento de instalação / sonda | 50 mm / 50 mm |
| Display | LED de 7 segmentos, 4 dígitos |
| Grau de proteção | IP67, IP68, IP69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de fluidos líquidos ou gasosos, dentro da faixa de medição especificada e nas condições mecânicas e ambientais indicadas na ficha.
- Instalações com conexão de processo G 1/2 externa com cone de vedação e pressão de processo de até 160 bar.
- Sistemas que recebem saída analógica de 4...20 mA ou comunicam por IO-Link.
⚠ Considere outro se precisa de:
- Aplicações cuja temperatura medida esteja fora do alcance de -50...150 °C.
- Instalações que exijam uma conexão de processo diferente de G 1/2 externa com cone de vedação, sem adaptador compatível validado.
- Aplicações que excedam a resistência à pressão especificada de 160 bar.
APLICAÇÕES E USO
- Uso documentado: monitoramento de temperatura de fluidos líquidos e gasosos, conforme as substâncias indicadas na ficha; respeitar a faixa de medição, a pressão e as temperaturas ambientais especificadas.
- Possibilidade de aplicação: integração em sistemas de controle que aceitem sinal de corrente 4...20 mA ou IO-Link; a adequação depende da configuração elétrica e de comunicação do controlador conectado.
- Possibilidade de leitura local do processo pelo display LED; a indicação não amplia os limites de medição do sensor.
- Não usar como base de seleção para processos acima de 160 bar ou fora de -50...150 °C. Verifique também a compatibilidade química do fluido com os materiais informados pelo fabricante.
COMO ESCOLHER
Antes de comprar o Transmissor de Temperatura ifm TD2517 com display, Pt1000, saída analógica e IO-Link, verifique estes pontos:
Escolha o TD2517 quando
A aplicação exigir medição com Pt1000, leitura local no display, saída analógica de 4...20 mA e/ou comunicação IO-Link, com processo compatível com G 1/2 externa com cone de vedação.
Avalie outra configuração quando
A temperatura prevista estiver fora de -50...150 °C, a pressão superar 160 bar ou a conexão mecânica e elétrica do sistema não corresponder às especificações do TD2517. Confirme a necessidade de adaptação e a compatibilidade do sistema no datasheet do fabricante.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e uso | ||
|---|---|---|
| Tipo de produto | Transmissor de temperatura com display | Classificação do produto na ficha. |
| Modelo | TD2517 | Código do modelo e SKU. |
| Substâncias | Fluidos líquidos e gasosos | Meios indicados na ficha; observar os limites de processo e os materiais em contato. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Elemento sensor e faixa de medição | ||
|---|---|---|
| Elemento de medição | 1 x Pt1000, conforme DIN EN 60751, classe A | Elemento e referência de classe informados pelo fabricante. |
| Alcance de medição | -50...150 °C (-58...302 °F) | Faixa de temperatura medida especificada. |
| Ajuste de fábrica | 0...100 °C | Configuração de fábrica; não confundir com o alcance de medição. |
| Resolução do display | 0,1 K | Incremento de indicação informado para o display. |
| Unidade de display / status | °C / °F | Unidades indicadas na ficha. |
| Saídas e desempenho de medição | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas informado. |
| Sinal da saída analógica | 4...20 mA | Tipo e faixa do sinal de saída. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Valor de precisão conforme a notação da ficha do fabricante. |
| Resolução da saída analógica | 0,04 K | Resolução informada para a saída analógica. |
| Carga máxima | 300 Ω | Carga máxima indicada na ficha. |
| Sinais de saída | Sinal analógico e IO-Link, configuráveis | Tipos de sinal declarados pelo fabricante. |
| Proteção contra sobrecarga | Sim | Recurso de proteção indicado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso de proteção indicado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção indicado na ficha. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Faixa de alimentação; classificada como supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Consumo informado pelo fabricante. |
| Classe de proteção elétrica | III | Classe de proteção declarada na ficha. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Conector especificado; consultar datasheet para pinagem. |
| Comunicação e interface | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital declarada. |
| Revisão IO-Link | 1.1 | Revisão informada na ficha. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Modo e taxa de transferência especificados. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil informado pelo fabricante. |
| DeviceID suportado | Modo de operação default: DeviceID 374 | Identificação informada para o modo default. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Ciclo mínimo informado para o processo. |
| Tempos de resposta | ||
|---|---|---|
| Retardo de prontidão | 2 s | Tempo informado até a prontidão do dispositivo. |
| Tempo dinâmico de resposta T05 / T09 | 1 / 3 s | Tempos especificados pelo fabricante para T05 e T09. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25...80 °C | Limites de temperatura ambiente de operação informados. |
| Temperatura de armazenamento | -40...100 °C | Limites de armazenamento informados. |
| Grau de proteção | IP67, IP68, IP69K | Graus de proteção declarados; condições de ensaio devem ser consultadas no datasheet. |
| Resistência à pressão | 160 bar / 16 MPa | Limite de pressão informado. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor de resistência a vácuo informado. |
| Resistência a choques | 50 g (11 ms), DIN IEC 68-2-27 | Condição de ensaio especificada. |
| Resistência a vibrações | 10 g (10...2000 Hz), DIN IEC 68-2-6 | Condição de ensaio especificada. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas declaradas na ficha. |
| MTTF | 405 anos | Valor informado na base de dados; consulte documentação do fabricante para contexto de cálculo. |
| Dados mecânicos e conexão de processo | ||
|---|---|---|
| Conexão de processo | G 1/2 rosca externa com cone de vedação | Interface mecânica indicada para o processo. |
| Comprimento de instalação EL | 50 mm | Comprimento de instalação informado. |
| Comprimento da sonda | 50 mm | Comprimento de sonda informado. |
| Diâmetro da sonda | 6 mm | Dimensão da sonda. |

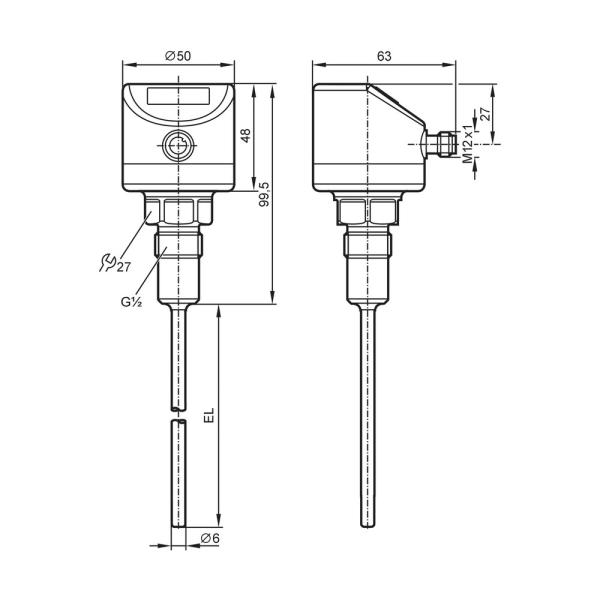

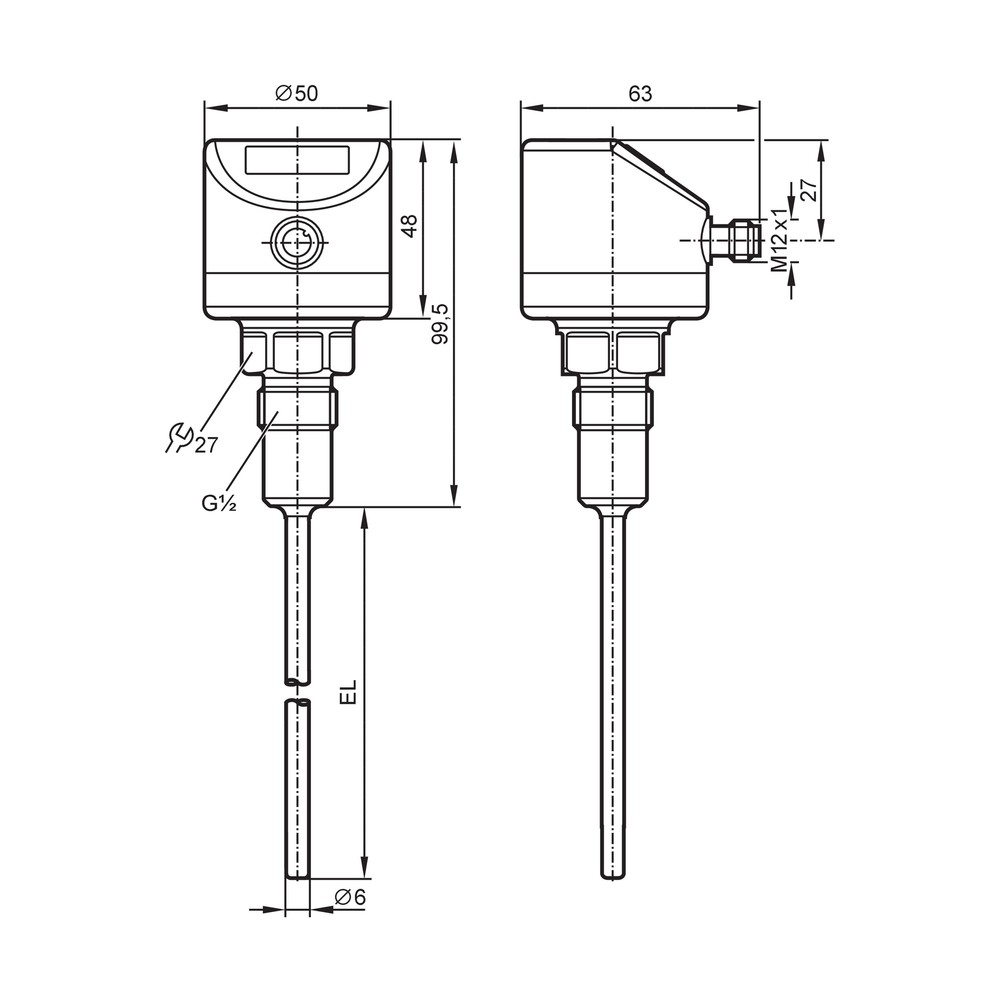

| Dimensões do corpo | Ø 50 mm; comprimento total 149,5 mm | Dimensões informadas na base de dados. |
| Invólucro | Cilíndrico | Formato informado na base de dados. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 / 316L eletropolido | Material e acabamento especificados para as superfícies em contato com o meio. |
| Rugosidade das superfícies em contato | Ra < 0,8 µm | Característica superficial indicada pelo fabricante. |
| Materiais de construção | 1.4404 (aço inoxidável 316L), PEI, FKM | Materiais declarados para a construção do produto. |
| Torque máximo de aperto | 30...50 Nm | Faixa de torque indicada na ficha. |
| Peso | 348 g | Peso informado na base de dados. |
| Display e operação | ||
|---|---|---|
| Tipo de display | LED de 7 segmentos, 4 dígitos | Tecnologia e número de dígitos informados. |
| Display | Com display | Presença de indicação local. |
| Certificações e dados adicionais | ||
|---|---|---|
| Certificado UL | Número de aprovação UL K001 | Identificação de aprovação informada na ficha. |
| MAWP em aplicações segundo CRN | 160 bar | Valor informado para aplicações segundo CRN. |
| Coeficiente de temperatura | 0,1 [% de duração / 10 K] | Aplicável no desvio da condição de referência de 25 °C, conforme ficha. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; modo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; modo de operação default DeviceID 374.
• Saída analógica de corrente de 4...20 mA.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. A ficha informa uma saída analógica de 4...20 mA e IO-Link; consulte o datasheet para atribuição dos pinos e esquema de ligação.
Processo
Rosca externa G 1/2 com cone de vedação. Comprimento de instalação de 50 mm. Resistência à pressão informada: 160 bar.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador ou sistema de aquisição com entrada de corrente 4...20 mA e alimentação compatível de 18...32 V DC. | ✓ | A ficha especifica saída analógica de 4...20 mA e tensão de operação de 18...32 V DC; confirme a carga e a ligação conforme o datasheet. |
| Mestre IO-Link compatível com IO-Link 1.1 e o modo de comunicação do sensor. | ✓ | A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID default 374. |
| Conexão ao processo com rosca G 1/2 externa e cone de vedação, sob pressão de até 160 bar. | ✓ | A interface de processo e a resistência à pressão correspondem às especificações declaradas. |
| Processo com pressão superior a 160 bar ou temperatura fora de -50...150 °C. | ✗ | Essas condições excedem os limites informados para o produto. |
| Instalação que exige conexão elétrica diferente de M12 codificação A, 4 contatos, sem adaptação validada. | ✗ | A ficha identifica a conexão elétrica do TD2517 como M12, codificação A, com 4 contatos; não há informação de compatibilidade com outro conector. |
INSTALAÇÃO
Como instalar o Transmissor de Temperatura ifm TD2517 com display, Pt1000, saída analógica e IO-Link
- Confirme que a conexão de processo da instalação é G 1/2 externa com cone de vedação e que as condições de processo estão dentro dos limites especificados.
- Verifique a compatibilidade dos materiais em contato com o fluido e a posição necessária para a sonda de 50 mm.
- Instale o sensor sem danificar a rosca ou o cone de vedação; respeite o torque de aperto especificado de 30...50 Nm.
- Conecte o conector M12 codificação A, 4 contatos, à alimentação de 18...32 V DC, seguindo a pinagem do datasheet.
- Ligue a saída de 4...20 mA a uma entrada compatível ou integre o equipamento a um mestre IO-Link compatível; não presuma atribuição de pinos sem consultar o esquema do fabricante.
- Após a montagem, confira a vedação, a alimentação, a leitura no display e a recepção do sinal no sistema de controle.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Display apagado ou sem indicação após a instalação. | Alimentação ausente ou fora da faixa de operação, ou conexão M12 incorreta. | Meça a tensão no conector e confirme alimentação de 18...32 V DC; confira a ligação com a pinagem do datasheet. |
| Valor de corrente ausente ou fora da escala esperada no controlador. | Ligação incorreta da saída, carga acima do limite informado ou configuração incompatível da entrada analógica. | Confira o circuito de 4...20 mA, a carga conectada — até 300 Ω conforme a ficha — e a configuração da entrada do controlador. |
| Mestre não reconhece o sensor por IO-Link. | Porta ou mestre sem configuração compatível, comunicação diferente do modo especificado ou DeviceID não correspondente. | Confirme suporte a IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID default 374; valide a configuração no mestre. |
| Leitura de temperatura instável ou diferente da condição observada no processo. | Instalação, inserção da sonda, conexão elétrica ou condição de processo inadequadas. | Compare a temperatura do processo com um instrumento de referência e verifique instalação, ligação, faixa de operação e configuração antes de substituir o sensor. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TD2517 e como ele mede a temperatura?
É um transmissor de temperatura com display que utiliza um elemento Pt1000 classe A. Disponibiliza sinal analógico e comunicação IO-Link para monitoramento do processo.
Com quais sinais e alimentação posso integrar o TD2517?
A ficha informa saída analógica de 4...20 mA, interface IO-Link e alimentação de 18...32 V DC. A entrada do controlador e a pinagem devem ser confirmadas no datasheet.
O que acompanha o produto?
A ficha informa uma peça por embalagem e não especifica acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial do fornecimento.
O TD2517 serve para medir temperaturas acima de 150 °C?
Não; a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione uma solução cuja faixa declarada cubra a condição do processo.
Posso instalar este sensor em uma conexão diferente de G 1/2 com cone de vedação?
A ficha especifica conexão de processo G 1/2 externa com cone de vedação. Não há informação suficiente para afirmar compatibilidade direta com outras conexões; valide qualquer adaptador mecanicamente e quanto à vedação.
O display acende, mas o controlador não recebe temperatura; o que verifico primeiro?
Verifique o circuito da saída 4...20 mA, a entrada configurada no controlador e a carga do circuito. Para IO-Link, confirme também a configuração do mestre e os parâmetros de comunicação indicados na ficha.
O mestre IO-Link não identifica o TD2517; isso significa que o sensor está com defeito?
Não necessariamente. Antes de substituir, confirme IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID default 374, além da alimentação e da ligação M12.
Quando escolho o TD2517 em vez de um transmissor sem IO-Link?
Escolha o TD2517 quando precisar de display local e/ou integração IO-Link, mantendo também a opção de saída analógica 4...20 mA. Compare a conexão de processo e os limites de medição com os requisitos da instalação.
Preciso comprar um cabo ou outro acessório junto?
A ficha disponível não lista acessórios inclusos nem define um cabo específico. Confira no datasheet a conexão M12 e selecione os componentes de ligação compatíveis com a instalação.
Como devo apertar e conferir a instalação mecânica?
A ficha especifica torque de aperto de 30...50 Nm para a montagem. Confirme a conexão G 1/2 com cone de vedação e verifique a vedação e a leitura após instalar.
GLOSSÁRIO TÉCNICO
Pt1000
Elemento resistivo de temperatura com valor nominal de 1000 Ω a 0 °C; neste produto, especificado conforme DIN EN 60751, classe A.
IO-Link
Interface de comunicação digital ponto a ponto para comunicação entre o sensor e um mestre compatível.
4...20 mA
Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível do sistema de controle.
G 1/2 com cone de vedação
Conexão mecânica de processo especificada para montagem e vedação do transmissor.
IP69K
Grau de proteção declarado pelo fabricante para o invólucro; as condições específicas de ensaio devem ser consultadas na documentação técnica.
