Transmissor de Temperatura IFM TD2511 com Display

Pré-visualizar: TD2511 IFM - Transmissor de Temperatura ifm Medição de fluidos Display, 50mm, IO-Link

TD2511 IFM - Transmissor de Temperatura ifm Medição de fluidos Display, 50mm, IO-Link

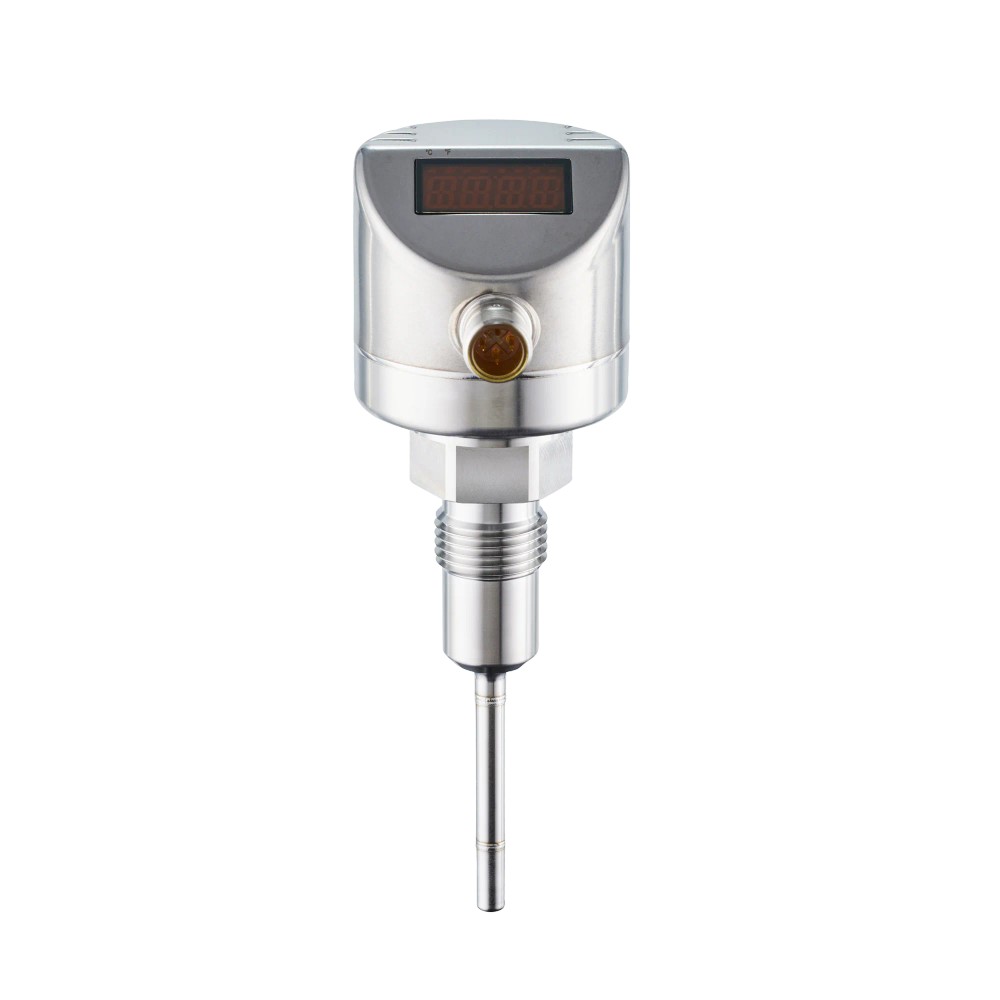

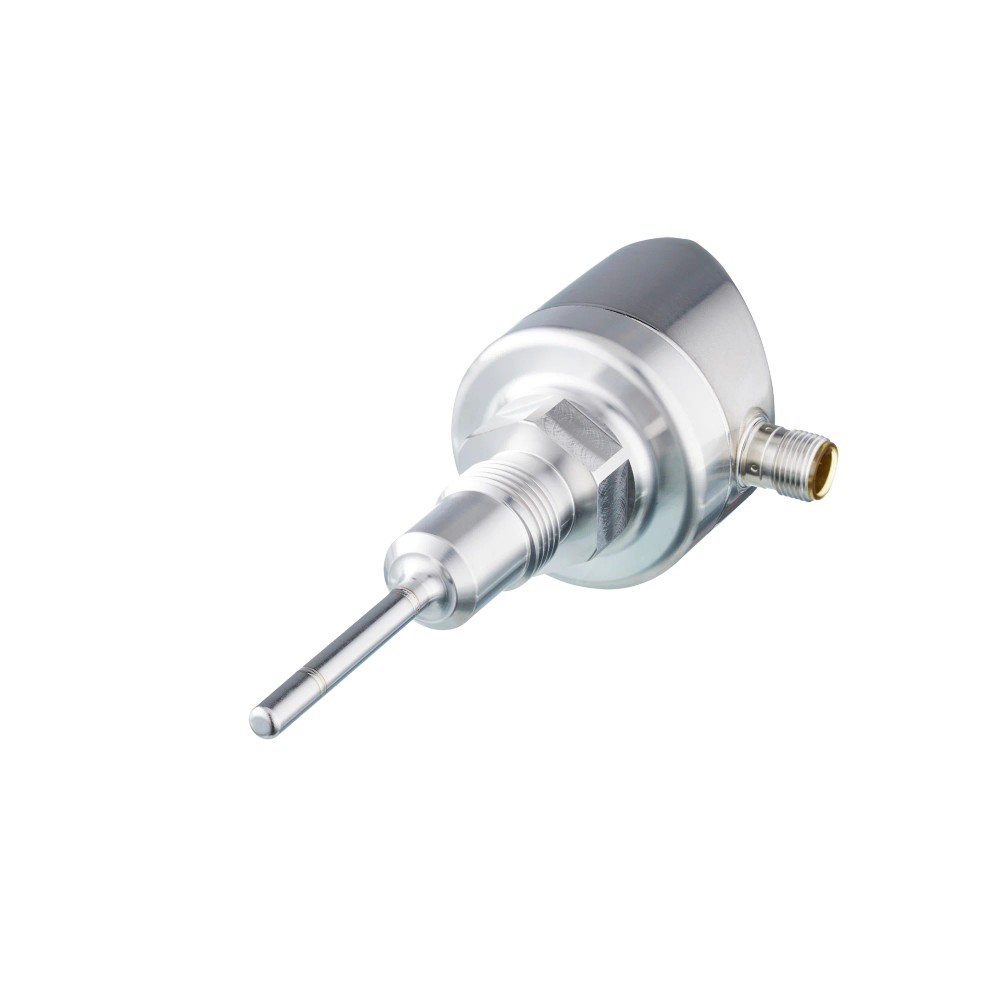

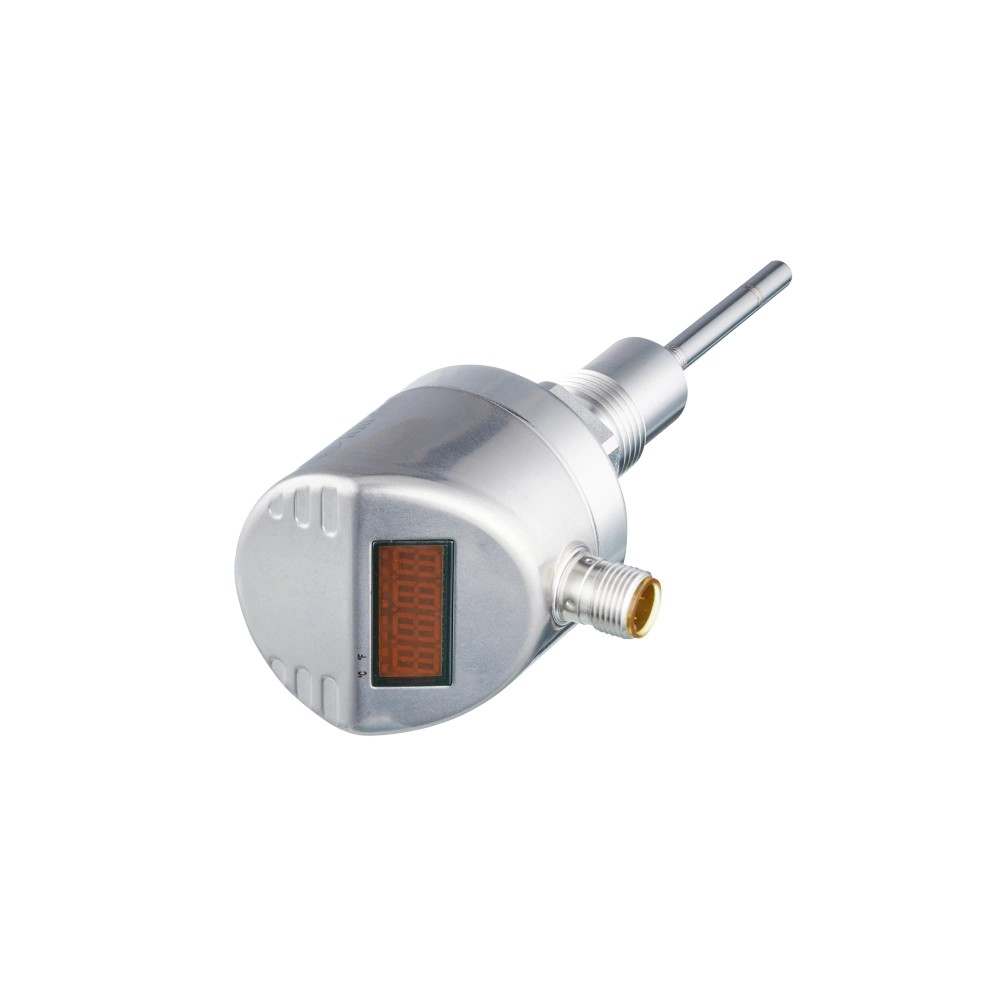

Imagem meramente ilustrativa

R$ 3.147,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2511
EAN: 4021179274289
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TD2511 IFM - Transmissor de Temperatura ifm Medição de fluidos Display, 50mm, IO-Link"

Destaques do Produto

Faixa de medição

-50...150 °C

Comprimento de instalação

50 mm

Conexão de processo

G 1/2 externa com cone de vedação

Sinal

Analógico 4...20 mA e IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Pressão

Resistência à pressão de 160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de temperatura ifm TD2511 com display e IO-Link, comprimento de instalação de 50 mm

O TD2511 é um transmissor de temperatura para medição de fluidos líquidos e gasosos. Possui elemento sensor Pt 1000 classe A, display LED de 4 dígitos e comunicação IO-Link, além de saída analógica de 4 a 20 mA. Sua faixa de medição é de -50 a 150 °C e a conexão de processo é G 1/2 com cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Transmissor de temperatura com display
Elemento sensor	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50...150 °C
Comprimento de instalação	50 mm
Conexão de processo	G 1/2 rosca externa, cone de vedação
Pressão máxima indicada	160 bar / 16 MPa
Saídas	Analógica 4...20 mA e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção	IP 67, IP 68 e IP 69K
Tensão de operação	18...32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos, conforme aplicação compatível com a conexão de processo e os limites especificados.
Instalações que requerem indicação local por display e/ou transmissão por saída analógica 4...20 mA ou IO-Link.
Aplicações com conexão de processo G 1/2 externa com cone de vedação, comprimento de instalação de 50 mm e pressão dentro do limite indicado de 160 bar.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de processo fora da faixa de medição de -50...150 °C.
Não selecionar para conexões de processo diferentes de G 1/2 externa com cone de vedação sem confirmar a compatibilidade mecânica da instalação.
Não operar fora da tensão de alimentação especificada de 18...32 V DC.

APLICAÇÕES E USO

Uso documentado: medição de temperatura em fluidos líquidos e gasosos, dentro da faixa especificada de -50...150 °C e respeitando os limites de pressão e temperatura ambiente do produto.
Possibilidade de integração: sistemas que recebem sinal analógico de corrente 4...20 mA, desde que a entrada aceite esse sinal e a carga permaneça dentro do limite especificado.
Possibilidade de integração: sistemas com IO-Link 1.1 e comunicação COM2 a 38,4 kBaud, mediante mestre e configuração compatíveis.
A conexão de processo é G 1/2 externa com cone de vedação e o comprimento de instalação é 50 mm; validar contraparte, espaço e requisitos de vedação antes da montagem.

COMO ESCOLHER

Antes de comprar o Transmissor de temperatura ifm TD2511 com display e IO-Link, comprimento de instalação de 50 mm, verifique estes pontos:

Escolha o TD2511 quando

A aplicação exigir medição de temperatura de fluidos líquidos ou gasosos, faixa de -50...150 °C, instalação de 50 mm, conexão G 1/2 externa com cone de vedação e saída analógica 4...20 mA e/ou IO-Link.

Avalie outra configuração quando

A temperatura de processo ultrapassar a faixa de -50...150 °C, a conexão ou o comprimento de instalação não corresponderem à montagem disponível, ou o sistema exigir alimentação fora de 18...32 V DC. Confirme no datasheet do fabricante os requisitos da aplicação e da integração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura com display	Identificação do equipamento.
Substâncias	Fluidos líquidos e gasosos	Meios de aplicação indicados na ficha.
SKU / Part Number	TD2511	Código de identificação do produto.
GTIN	4021179274289	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado no anúncio.

Elemento e faixa de medição
Elemento de medição	1 x Pt 1000, para DIN EN 60751, classe A	Elemento sensor e referência normativa declarados.
Alcance de medição	-50...150 °C / -58...302 °F	Limites da faixa de medição especificada.
Ajuste de fábrica	-10...150 °C	Configuração de fábrica indicada.
Resolução do display	0,1 K	Resolução indicada para a leitura no display.
Unidade de display / status	°C / °F	Unidades de indicação informadas.

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação especificada; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo indicado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC declaradas.
Aprovação UL	Número K001	Número de aprovação informado.

Saídas e entradas/saídas
Sinal de saída	Sinal analógico e IO-Link; configuráveis	Tipos de sinal declarados para o equipamento.
Saída analógica	Corrente 4...20 mA	Faixa de sinal analógico especificada.
Quantidade de saídas analógicas	1	Quantidade informada.
Carga máxima	300 Ω	Carga máxima indicada para a saída.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Especificação de precisão conforme notação da ficha; MS não é expandido no contexto.
Resolução da saída analógica	0,04 K	Resolução declarada para a saída analógica.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital informada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado na ficha.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo informado para o ciclo do processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo e configuração da conexão elétrica declarados.
DeviceID modo default	375	Identificador informado para o modo padrão.

Precisão, desvios e resposta
Coeficiente de temperatura	0,1; no desvio da condição de referência 25 °C	Valor e condição de referência conforme ficha, sem unidade adicional indicada.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Tempos de resposta declarados para T05 e T09.
Retardo de prontidão	2 s	Tempo informado até a prontidão.

Condições de processo
Resistência à pressão	160 bar / 16 MPa	Limite de pressão informado.
MAWP em aplicações segundo CRN	160 bar	Valor máximo admissível de pressão indicado para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo declarado.
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L, eletropolido	Material e acabamento declarados para as partes em contato com o fluido.
Característica da superfície Ra/Rz	Ra < 0,8 µm	Rugosidade superficial indicada.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção declarados; condições detalhadas devem ser verificadas no datasheet.
Resistência a choques	DIN IEC 68-2-27: 50 g (11 ms)	Referência e condição de choque especificadas.
Resistência a vibrações	DIN IEC 68-2-6: 10 g (10...2000 Hz)	Referência e faixa de vibração especificadas.

Dados mecânicos e instalação
Conexão de processo	G 1/2 rosca externa com cone de vedação	Conexão mecânica de processo declarada.
Comprimento de instalação EL	50 mm	Comprimento de instalação especificado.
Comprimento da sonda L	50 mm	Comprimento da sonda informado.
Diâmetro da sonda	6 mm	Diâmetro informado.
Dimensões informadas	Ø 50 / L = 149,5 mm	Dimensão geral reproduzida conforme cadastro; consultar desenho dimensional para montagem.
Formato do invólucro	Cilíndrico	Formato declarado.
Materiais	1.4404 (aço inoxidável / 316L); PEI; FKM	Materiais informados para o conjunto; verificar no datasheet a aplicação de cada material.
Torque máximo de aperto	30...50 Nm	Faixa de torque indicada para aperto.
Peso	345,5 g	Peso informado no cadastro do produto.

Displays e elementos de operação
Display	LED de 7 segmentos, 4 dígitos	Tipo e quantidade de dígitos declarados.

Dados logísticos e classificação
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9025.19.90	Classificação fiscal cadastrada.
MTTF	405 anos	Valor informado no conjunto de dados; não deve ser interpretado como período de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, modo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente 4...20 mA, configurável conforme os dados do produto.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18...32 V DC. Verifique a atribuição dos pinos e o esquema de ligação no datasheet antes de energizar; não há pinout específico fornecido separadamente no contexto.

Processo Conexão G 1/2 rosca externa com cone de vedação. Comprimento de instalação de 50 mm. A compatibilidade mecânica depende da contraparte e da vedação correspondentes; não equivale à compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 18...32 V DC, entrada compatível com saída 4...20 mA e conexão de processo G 1/2 externa com cone de vedação.	✓	As faixas de alimentação, sinal analógico e conexão de processo correspondem aos dados do produto; confirme também dimensões e requisitos da instalação.
Rede IO-Link 1.1 com comunicação COM2 a 38,4 kBaud e mestre compatível.	✓	O produto informa interface IO-Link 1.1 e tipo de transferência COM2.
Processo cuja temperatura medida excede -50...150 °C.	✗	A condição excede a faixa de medição especificada.
Montagem que requer comprimento de instalação diferente de 50 mm ou conexão de processo diferente sem adaptador validado.	✗	A ficha informa 50 mm e conexão G 1/2 externa com cone de vedação; não há dados de adaptadores ou outras conexões.
Aplicação com pressão superior a 160 bar.	✗	A resistência à pressão especificada é 160 bar; a ficha não sustenta operação acima desse limite.

INSTALAÇÃO

Como instalar o Transmissor de temperatura ifm TD2511 com display e IO-Link, comprimento de instalação de 50 mm

Confirme no datasheet a faixa de temperatura e pressão do processo, a conexão G 1/2 com cone de vedação e o comprimento de instalação requerido.
Verifique a compatibilidade da contraparte mecânica, o espaço disponível e os materiais em contato com o fluido para a aplicação.
Instale o transmissor na conexão de processo e aplique o torque indicado de 30...50 Nm, respeitando os requisitos da montagem.
Conecte o M12 codificação A de 4 contatos conforme o esquema de ligação do fabricante; não deduza a pinagem pela aparência do conector.
Alimente o dispositivo com 18...32 V DC e confirme que a entrada do sistema é compatível com o sinal selecionado: 4...20 mA ou IO-Link.
Após energizar, verifique a indicação no display e valide a comunicação ou leitura do sinal no sistema de controle.

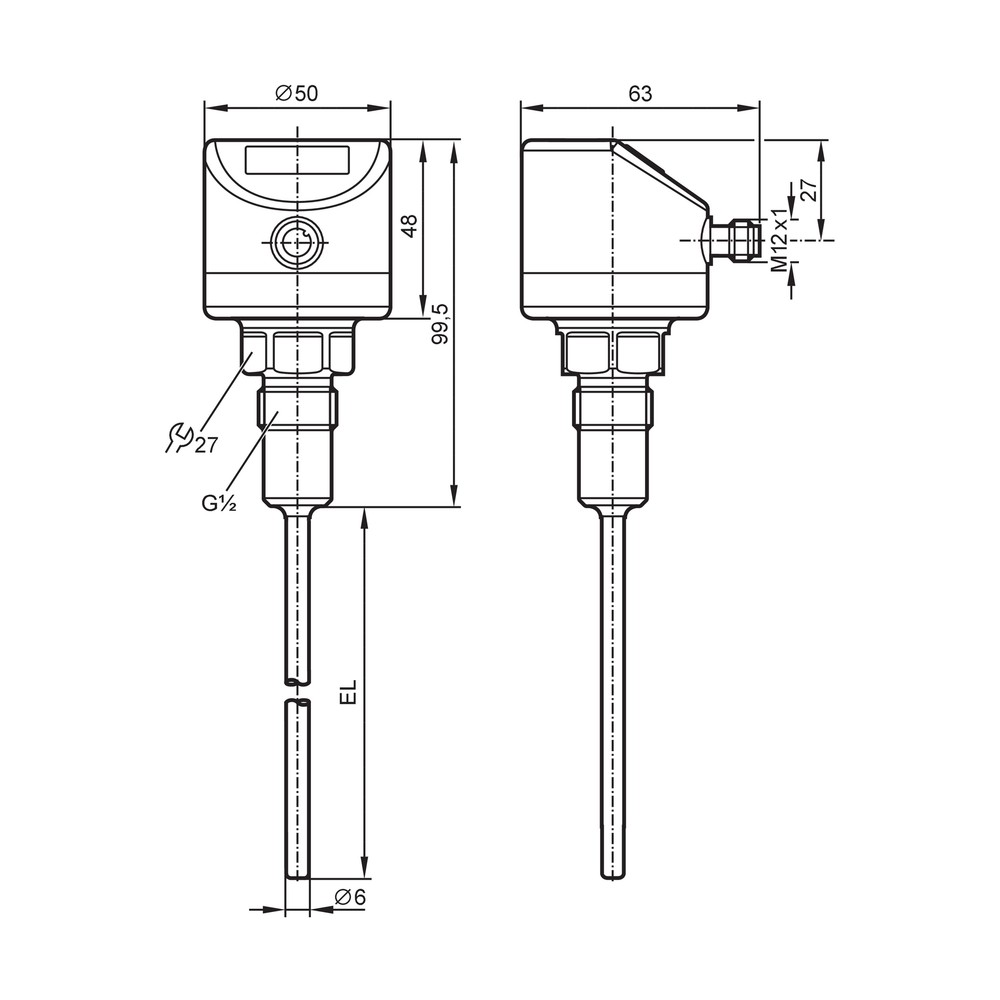

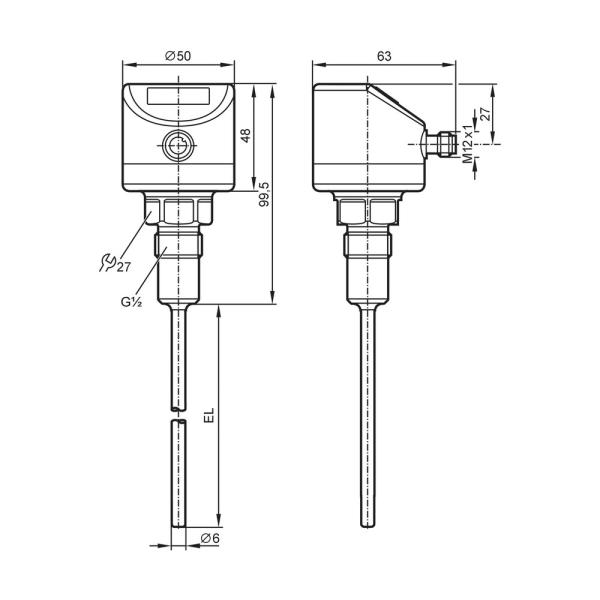

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado ou equipamento sem resposta.	Alimentação ausente, tensão fora da faixa especificada ou conexão elétrica incorreta.	Meça a alimentação no conector e confira se está entre 18 e 32 V DC; valide a ligação M12 pelo esquema do datasheet.
Leitura analógica ausente ou fora do esperado no controlador.	Entrada do controlador incompatível com 4...20 mA, circuito aberto ou carga acima do limite especificado.	Confirme que a entrada está configurada para corrente, inspecione continuidade e conexões e verifique se a carga não excede 300 Ω.
Sem comunicação IO-Link.	Mestre, configuração de porta ou parâmetros de comunicação incompatíveis com IO-Link 1.1/COM2.	Confirme suporte do mestre a IO-Link 1.1 e COM2 a 38,4 kBaud, verifique a porta e consulte o diagnóstico do mestre.
Valor de temperatura instável ou incompatível com a condição do processo.	Condição de processo fora da faixa especificada, instalação inadequada ou conexão mecânica sem vedação correta.	Compare a condição do processo com os limites do produto, confirme a instalação e inspecione a conexão e a vedação; consulte o datasheet antes de substituir o transmissor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TD2511 em português (Datasheet) Desenho em escala do TD2511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TD2511 e para quem ele serve?

É um transmissor de temperatura para fluidos líquidos e gasosos. Destina-se a instalações que precisam de indicação local e saída analógica ou comunicação IO-Link, respeitando os limites do produto.

O que acompanha o TD2511?

O cadastro informa uma peça por embalagem. Não há acessórios listados como inclusos.

Quais conexões de processo e sinais ele oferece?

A conexão de processo é G 1/2 rosca externa com cone de vedação. Ele oferece saída analógica 4...20 mA e IO-Link; a conexão elétrica é M12.

Posso usar o TD2511 com IO-Link?

Sim, a ficha informa IO-Link 1.1 com transferência COM2 a 38,4 kBaud. O mestre e a configuração da porta também precisam ser compatíveis.

Este modelo serve para medir temperaturas acima de 150 °C?

Não. A faixa de medição especificada termina em 150 °C; para temperaturas superiores, selecione um equipamento cuja faixa cubra a condição do processo.

Ele serve para uma instalação que exige conexão diferente de G 1/2?

A conexão informada é G 1/2 externa com cone de vedação. A ficha não confirma compatibilidade com outras conexões ou adaptadores, então a montagem deve ser validada antes da compra.

O display está apagado; o que verifico antes de trocar o transmissor?

Verifique a alimentação no conector e confirme que está entre 18 e 32 V DC. Confira também a ligação M12 com o esquema do datasheet.

A leitura 4...20 mA não aparece no CLP; o que devo conferir?

Confirme que a entrada do CLP está configurada para corrente 4...20 mA e que o circuito está fechado. Verifique ainda conexões e carga, que não deve exceder 300 Ω.

Devo comprar um kit ou o transmissor avulso?

O cadastro informa uma peça por embalagem e não lista acessórios inclusos. Se a instalação exigir cabo, mestre IO-Link ou outros componentes, confirme separadamente os itens necessários ao sistema.

Como instalo e aperto o TD2511?

Verifique a conexão G 1/2 com cone de vedação e aplique o torque indicado de 30...50 Nm. Faça a ligação elétrica conforme o esquema do fabricante e use o datasheet para confirmar pinagem e requisitos de montagem.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura resistivo identificado na ficha como Pt 1000, classe A.

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível.

4...20 mA

Faixa de corrente usada como sinal da saída analógica do transmissor.

G 1/2 com cone de vedação

Conexão roscada externa de processo especificada para a montagem mecânica do transmissor.

IP 69K

Grau de proteção declarado para o invólucro; as condições específicas de ensaio devem ser consultadas na documentação do fabricante.
