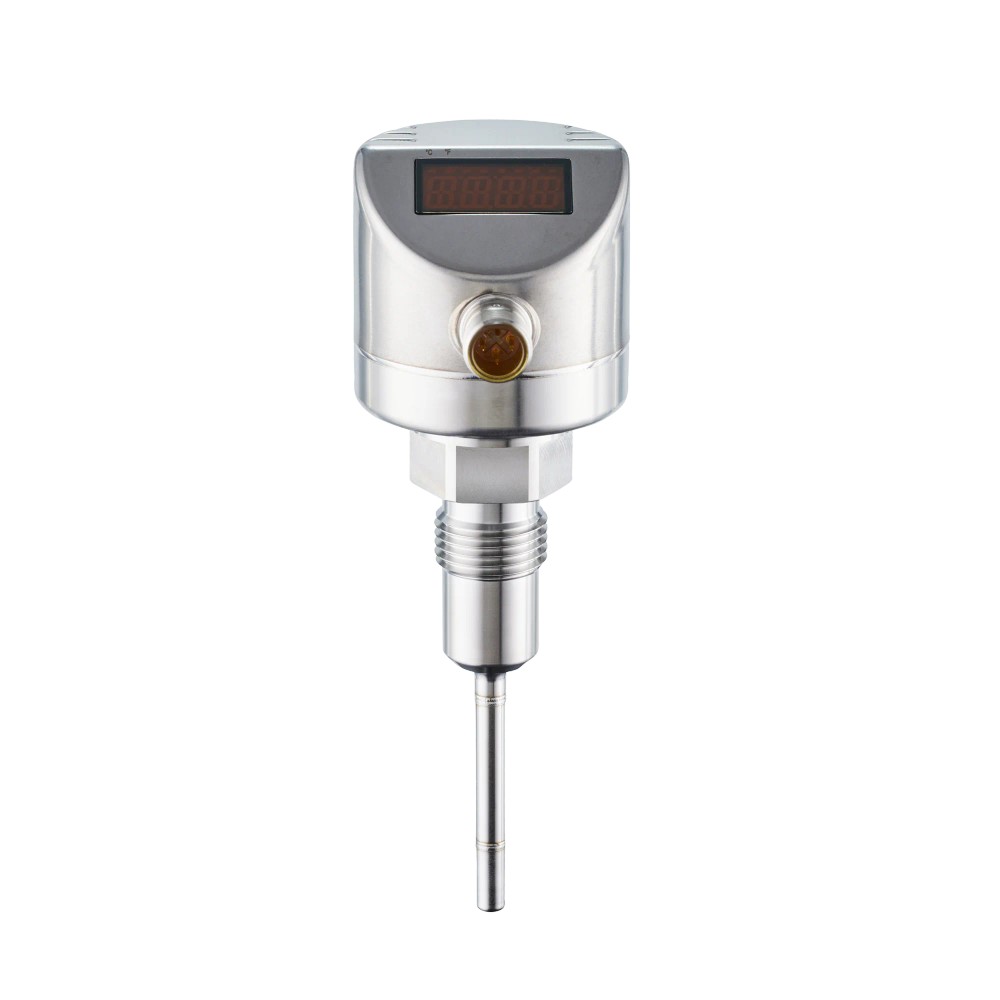

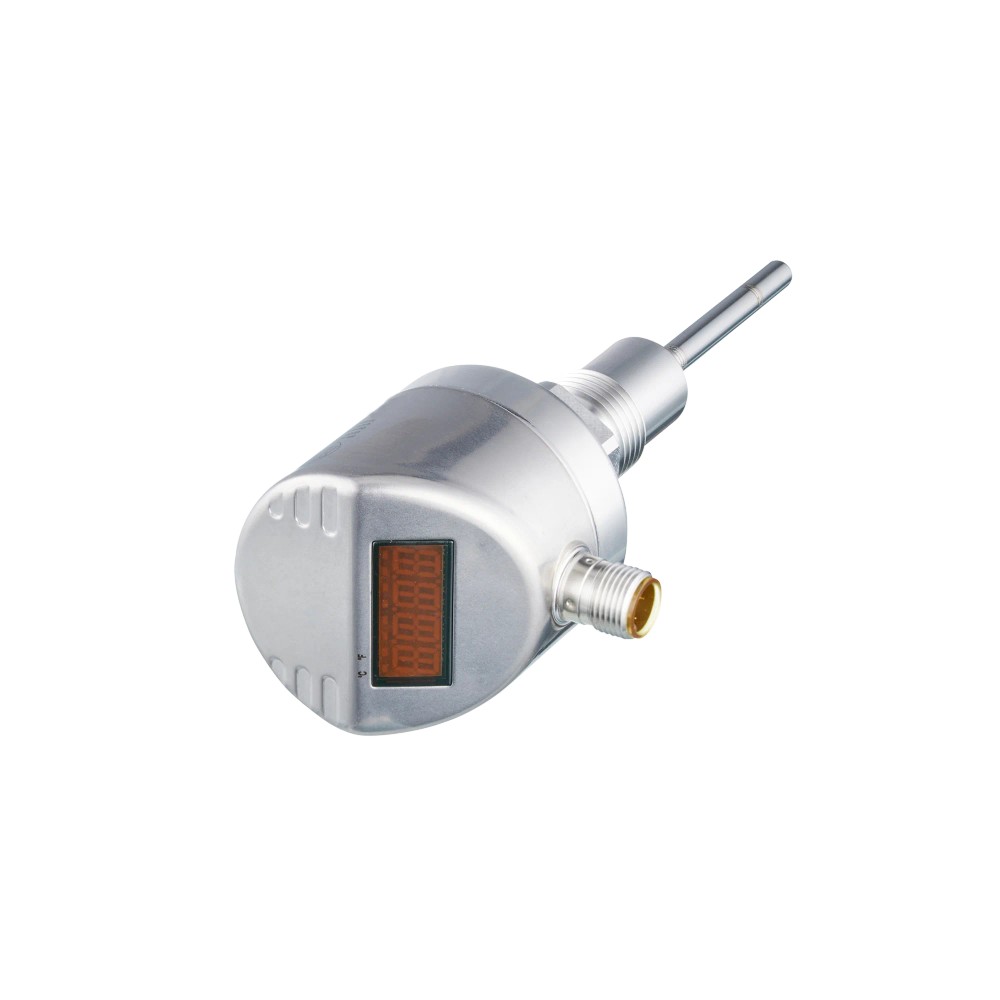

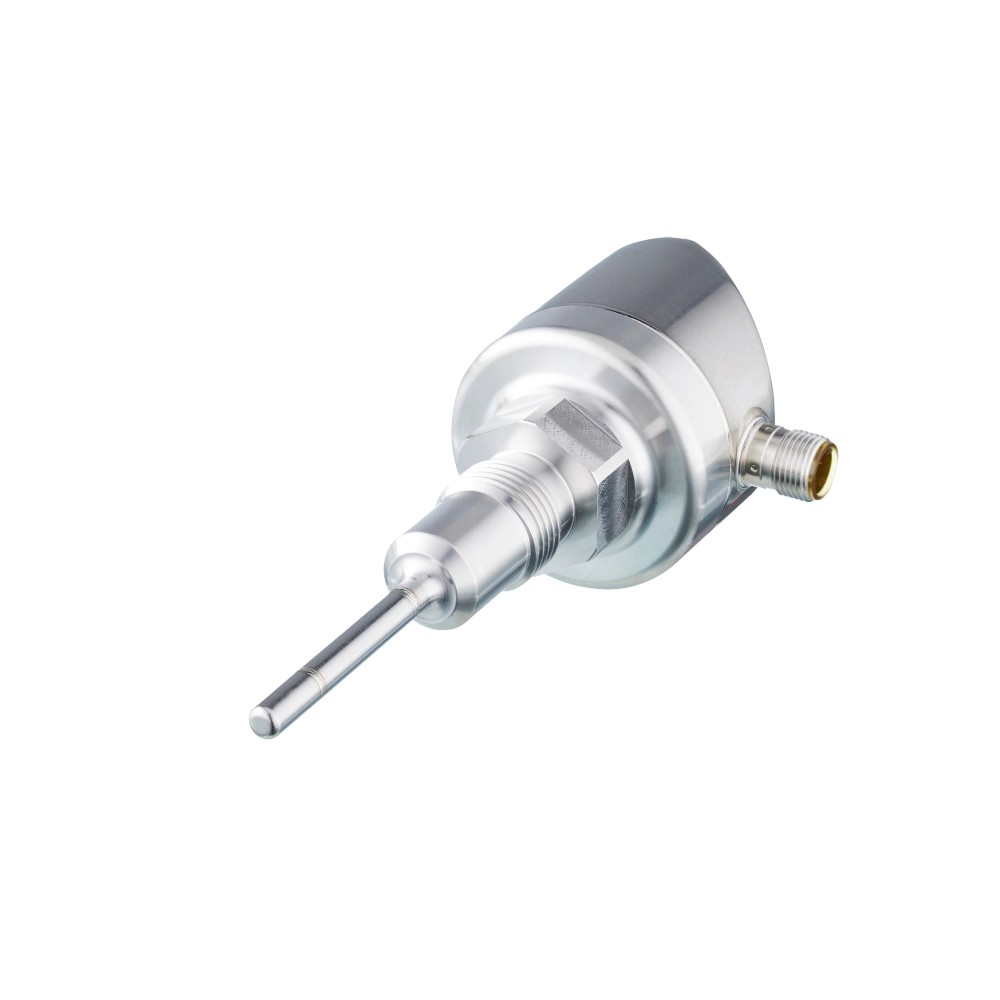

Transmissor de Temperatura IFM TD2507 com Display

Pré-visualizar: TD2507 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display IO-Link G 1/2

TD2507 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display IO-Link G 1/2

Imagem meramente ilustrativa

R$ 3.133,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2507
EAN: 4021179274272
NCM do produto: 90251990

Destaques do Produto Conexão G 1/2...mais

Fechar menu

Saiba mais sobre: "TD2507 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display IO-Link G 1/2"

Destaques do Produto

Conexão

G 1/2

Saída

Analógica 4-20mA / IO-Link

Faixa

-50...150 °C

Proteção

IP67 / IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TD2507 IFM - Transmissor de Temperatura com Display IO-Link G 1/2

O transmissor de temperatura TD2507 é um sensor de precisão com elemento Pt 1000, ideal para monitorar meios líquidos e gasosos. Ele conta com display LED de 4 dígitos para leitura local e oferece comunicação via IO-Link e sinal analógico 4-20 mA. Sua construção em aço inox 316L garante durabilidade e resistência à pressão de até 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento Sensor	Pt 1000 (Classe A)
Faixa de medição	-50...150 °C
Sinal de Saída	4...20 mA / IO-Link
Conexão Processo	G 1/2 externa
Conexão Elétrica	M12
Resistência Pressão	160 bar
Proteção IP	IP 67/68/69K
Material	Aço inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em sistemas hidráulicos.
Sistemas de refrigeração e aquecimento industrial.
Processos de automação onde a visualização local (display) e a comunicação digital (IO-Link) são exigidas.

⚠ Considere outro se precisa de:

Aplicações com pressão nominal superior a 160 bar.
Processos com fluidos corrosivos incompatíveis com aço inoxidável 316L (1.4404) ou vedação FKM.
Ambientes com temperaturas externas fora da faixa -25...80 °C.

APLICAÇÕES E USO

Monitoramento de temperatura em circuitos hidráulicos industriais.
Controle de processos em linhas de refrigeração industrial.
Automação de fluidos onde a medição precisa é essencial para a integridade do sistema.

COMO ESCOLHER

Antes de comprar o TD2507 IFM - Transmissor de Temperatura com Display IO-Link G 1/2, verifique estes pontos:

Quando escolher este produto

Indicado quando sua aplicação exige visualização local da temperatura, integração via IO-Link para diagnóstico remoto e alta resistência mecânica (160 bar).

Quando buscar outra opção

Se a aplicação exigir medição de temperaturas superiores a 150 °C ou se a rosca de processo for incompatível com o padrão G 1/2.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	-50...150 °C	Operação nominal
Precisão saída analógica	± 0,3 + (± 0,1 % MS)	Precisão base

Sinais e Comunicação
Interface	IO-Link 1.1	Protocolo digital
Saída analógica	4...20 mA	Sinal padrão

Dados Mecânicos
Material	Aço inoxidável 316L (1.4404)	Contato com fluido
Pressão máxima	160 bar	Limite mecânico
Conexão	G 1/2	Rosca externa

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• Analógico 4-20mA

Conexões

Elétrica M12, 4 contatos, codificação A

Processo G 1/2 rosca externa com cone de vedação

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de automação com mestre IO-Link	✓	O sensor suporta protocolo IO-Link 1.1 para integração total.
Aplicação em alta pressão (>160 bar)	✗	O limite estrutural do sensor é de 160 bar, risco de ruptura acima disso.
Ambientes com exigência de lavagem intensa (IP69K)	✓	Construção robusta e certificada para proteção contra alta pressão e temperatura.

INSTALAÇÃO

Como instalar o TD2507 IFM - Transmissor de Temperatura com Display IO-Link G 1/2

Verifique a compatibilidade da rosca do processo com a conexão G 1/2.
Limpe a superfície de vedação do ponto de montagem.
Rosqueie manualmente o sensor no local desejado.
Utilize chave de boca adequada e aplique torque entre 30 e 50 Nm.
Conecte o cabo M12 de 4 polos ao sensor.
Configure os parâmetros do display ou via interface IO-Link conforme a necessidade da aplicação.

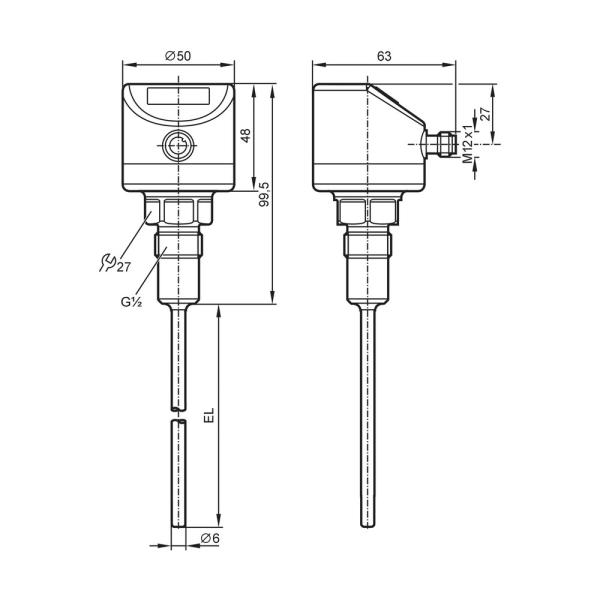

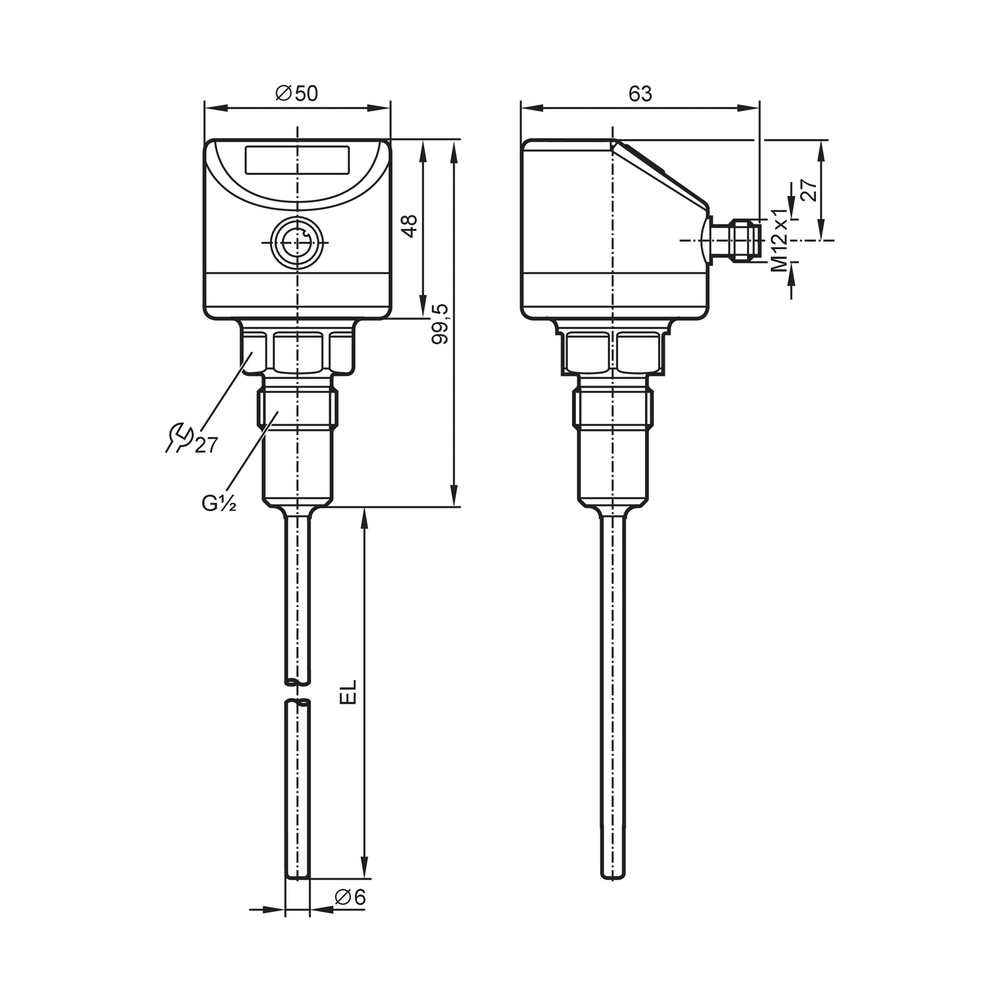

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado ou sensor inoperante.	Tensão fora da faixa operacional (18-32V).	Medir a tensão nos pinos do conector M12.
Vazamento no ponto de instalação.	Falha na vedação ou aperto incorreto.	Inspecionar o anel de vedação e torque de aperto.
Dados de leitura não chegam ao controlador.	Configuração incorreta do mestre IO-Link.	Verificar a tabela de mapeamento de dados do IODD.
Leitura analógica oscilante.	Ruído eletromagnético no cabeamento.	Verificar aterramento e uso de cabos blindados.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TD2507?

O TD2507 é um transmissor de temperatura com display integrado e saída analógica e IO-Link, projetado para monitoramento preciso de temperatura em meios líquidos e gasosos.

O que acompanha o produto na entrega?

Ele inclui o transmissor de temperatura com conexão de processo G 1/2 e possui um display LED para leitura local, além de interface IO-Link.

O sensor pode ser utilizado em qualquer pressão?

Este sensor não é adequado para aplicações com pressões superiores a 160 bar, pois esse é o limite de resistência mecânica do componente.

Existem restrições químicas para o uso deste sensor?

Não, este modelo é construído com materiais resistentes à corrosão como aço inox 1.4404, mas não é projetado para exposição a agentes químicos incompatíveis com inox 316L ou FKM.

Como diagnosticar uma falha de leitura no sensor?

Sintomas de falha incluem leitura instável ou sem sinal no display. Verifique primeiramente a integridade da conexão M12 e se a tensão de operação está entre 18...32 V DC.

O sensor não se comunica via IO-Link, o que pode ser?

Se o sensor apresentar erro de comunicação IO-Link, verifique o cabeamento e se o mestre IO-Link está configurado corretamente com a revisão 1.1.

Por que escolher este modelo com IO-Link em vez de um sensor analógico convencional?

A escolha entre este modelo e um sensor de temperatura simples depende da necessidade de visualização local e da integração com sistemas digitais via IO-Link.

Este modelo substitui um sensor de temperatura analógico comum?

O TD2507 oferece a vantagem de permitir a parametrização remota e o diagnóstico, enquanto sensores tradicionais apenas enviam o sinal 4-20mA.

Como proceder com a instalação mecânica do sensor?

A instalação requer a fixação através da rosca G 1/2. Utilize torque adequado entre 30 e 50 Nm e assegure que o selo de vedação esteja corretamente posicionado para evitar vazamentos.

Qual a procedência deste componente?

A origem do produto é ifm electronic, com garantia de procedência do fabricante e suporte técnico especializado fornecido pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto a ponto (Ref.: Interface de comunicação)

Pt 1000

Elemento de medição de temperatura resistivo de alta precisão (Ref.: Elemento de medição)

Conexão G 1/2

Padrão de rosca de processo cilíndrica para vedação (Ref.: Conexão de processo)

MTTF

Tempo médio até a falha, indicando a confiabilidade do componente (Ref.: MTTF 405 anos)

IP 69K

Grau de proteção contra entrada de água sob alta pressão e temperatura (Ref.: Proteção IP)
