Transmissor de Temperatura ifm TD2501 com Display

Pré-visualizar: TD2501 IFM - Transmissor de Temperatura ifm Monitoramento de Processos Display IO-Link -50 a 150°C

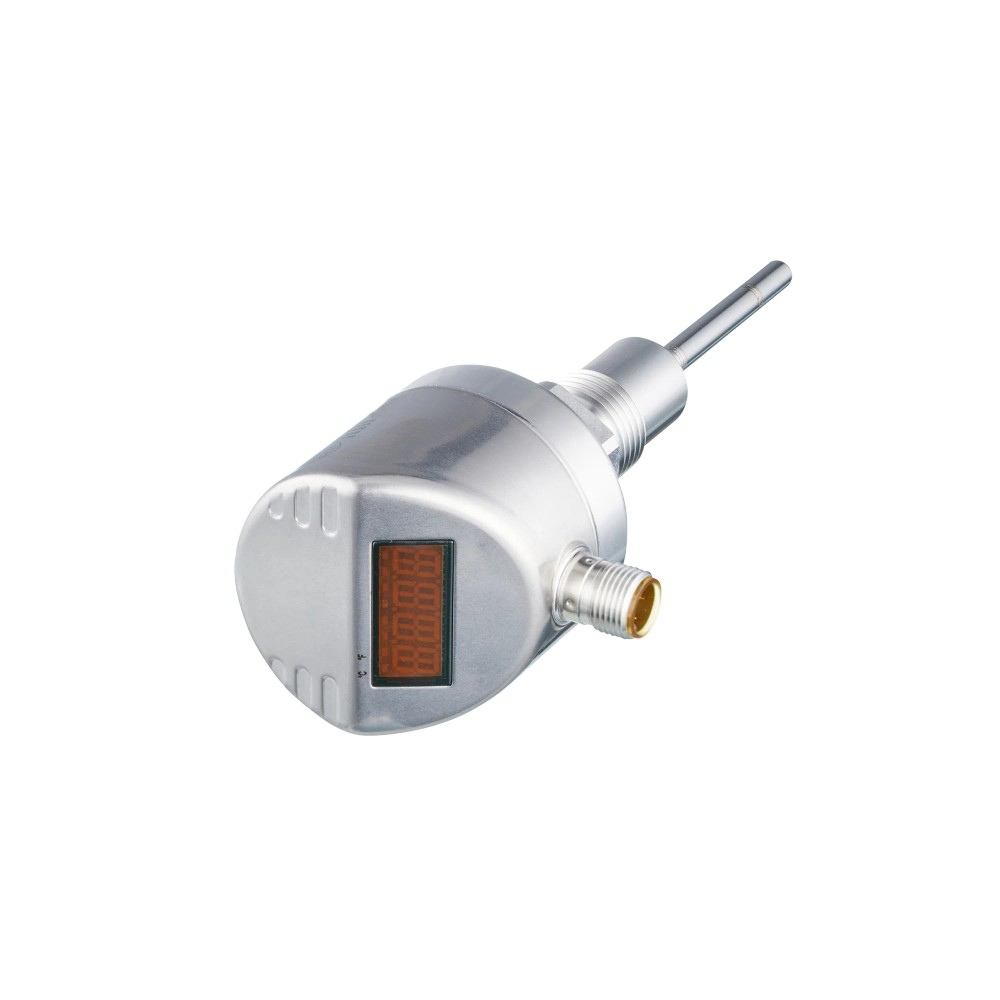

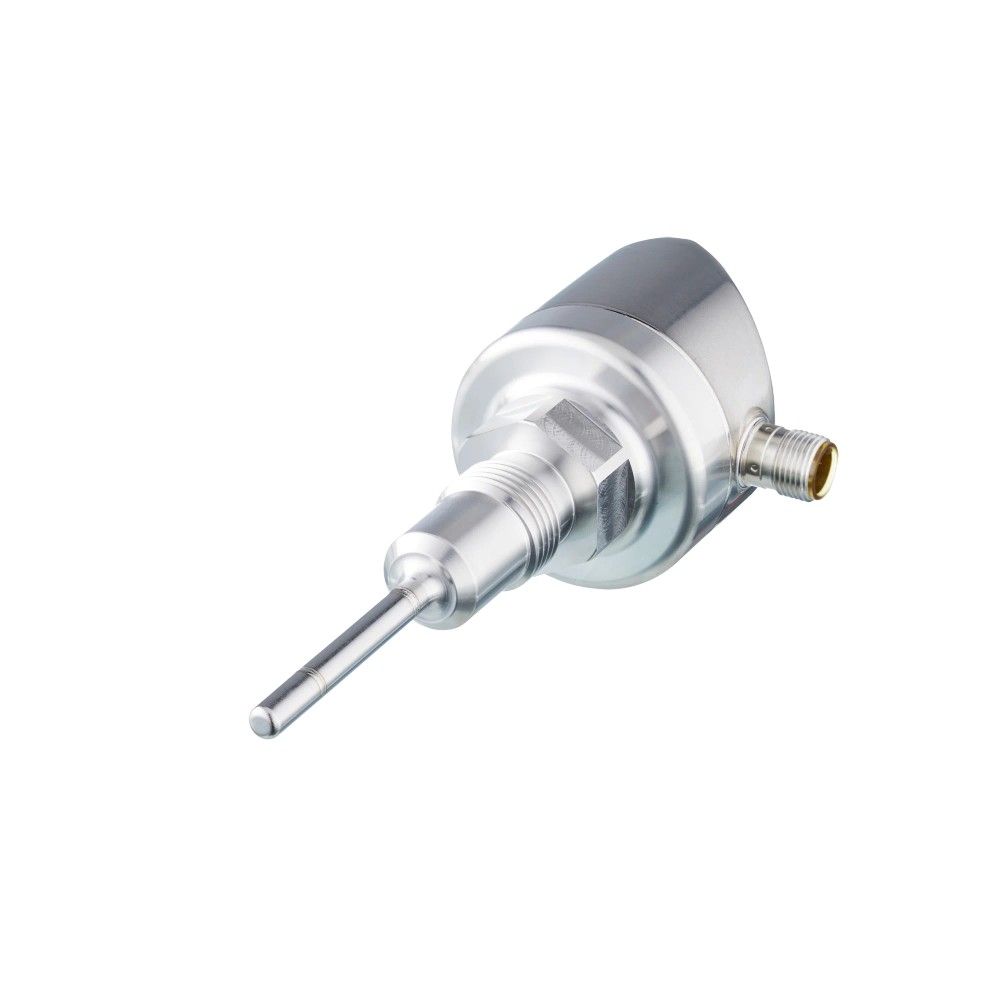

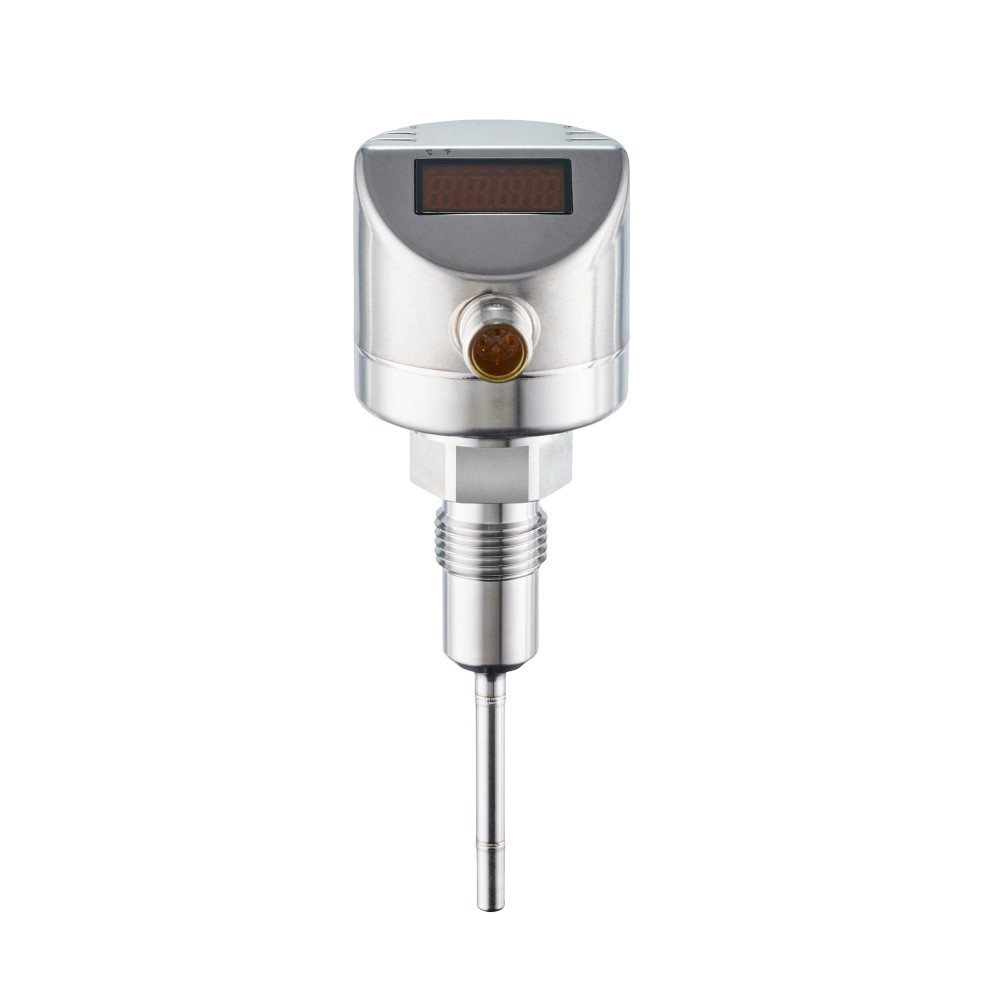

TD2501 IFM - Transmissor de Temperatura ifm Monitoramento de Processos Display IO-Link -50 a 150°C

Imagem meramente ilustrativa

R$ 3.133,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2501
EAN: 4021179274265
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TD2501 IFM - Transmissor de Temperatura ifm Monitoramento de Processos Display IO-Link -50 a 150°C"

Destaques do Produto

Faixa de medição

-50…150 °C

Sinal analógico

4…20 mA

Comunicação digital

IO-Link

Processo

G 1/2 rosca externa, cone de vedação

Elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TD2501 com Display e IO-Link, -50 a 150 °C

O ifm TD2501 é um transmissor de temperatura com display para monitoramento de processos. Utiliza um elemento Pt 1000 classe A e oferece saída analógica de 4…20 mA e comunicação IO-Link. Sua faixa de medição é de -50 a 150 °C, com conexão de processo G 1/2 e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-50…150 °C
Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Saídas e comunicação	Analógica 4…20 mA; IO-Link
Conexão de processo	G 1/2 rosca externa, cone de vedação
Conexão elétrica	M12, codificação A, 4 contatos
Comprimento de instalação	30 mm
Resistência à pressão	160 bar / 16 MPa
Tensão de operação	18…32 V DC
Grau de proteção	IP67, IP68, IP69K
Display	LED de 7 segmentos, 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos e gasosos, dentro da faixa de -50…150 °C e das condições de processo compatíveis com a instalação.
Aplicações que necessitam de leitura local no display e transmissão por saída analógica 4…20 mA ou IO-Link.
Instalações com rosca de processo G 1/2 externa com cone de vedação, conexão elétrica M12 e alimentação de 18…32 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura do processo exceder a faixa especificada de -50…150 °C.
Não selecionar quando a pressão de processo superar 160 bar.
Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1/2 rosca externa com cone de vedação; confirmar a interface antes da montagem.

APLICAÇÕES E USO

Uso explicitamente indicado para monitoramento de temperatura de fluidos líquidos e gasosos, respeitando faixa de medição, pressão e condições ambientais especificadas.
Aplicação em processo que disponha de conexão G 1/2 externa com cone de vedação e requeira leitura local pelo display; confirmar previamente a geometria de montagem e a vedação.
Possibilidade de integração a sistemas com entrada analógica 4…20 mA ou IO-Link, desde que a alimentação, a carga elétrica e a interface do sistema estejam dentro das especificações. A adequação ao processo específico deve ser validada pelo projetista.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TD2501 com Display e IO-Link, -50 a 150 °C, verifique estes pontos:

Escolha o TD2501

Quando a aplicação requer transmissor com display, elemento Pt 1000 classe A, faixa de -50…150 °C e saída analógica 4…20 mA e/ou comunicação IO-Link, além de conexão de processo G 1/2.

Procure outra especificação

Quando a temperatura requerida ultrapassa -50…150 °C, a pressão excede 160 bar, ou a conexão de processo necessária não corresponde à G 1/2 rosca externa com cone de vedação. Verifique também se a alimentação disponível está entre 18 e 32 V DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura com display	Identificação do equipamento conforme ficha do produto.
Marca e modelo	ifm TD2501	Código do produto informado no anúncio.
Fluidos indicados	Fluidos líquidos e gasosos	Substâncias de aplicação indicadas na ficha.

Elemento e faixa de medição
Elemento de medição	1 x Pt 1000	Elemento sensor utilizado para medir temperatura.
Norma e classe do elemento	DIN EN 60751, classe A	Referência e classe especificadas para o Pt 1000.
Alcance de medição	-50…150 °C / -58…302 °F	Faixa de medição declarada pelo fabricante.
Ajuste de fábrica	-10…150 °C	Configuração de fábrica informada; distinta do alcance total de medição.
Temperatura ambiente	-25…80 °C	Limite de temperatura ambiente informado.
Temperatura de armazenamento	-40…100 °C	Faixa indicada para armazenamento.

Dados elétricos
Tensão de operação	18…32 V DC	Faixa de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC declaradas na ficha.

Saídas e interfaces
Quantidade de saídas	1 saída analógica	Quantidade de saídas analógicas indicada.
Sinal analógico	4…20 mA	Tipo e faixa do sinal de saída.
Carga máxima	300 Ω	Carga máxima informada para a saída.
Precisão da saída analógica	±0,3 + (±0,1 % MS) K	Precisão declarada para a saída analógica; MS conforme a ficha.
Resolução da saída analógica	0,04 K	Resolução indicada para a saída analógica.
Interface de comunicação	IO-Link	Interface digital disponível no produto.
Revisão IO-Link	1.1	Revisão de comunicação indicada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo informado na ficha.
DeviceID	375 (default)	Identificador padrão informado.
Tempo mínimo do ciclo de processo	2,3 ms	Tempo mínimo especificado para o ciclo de processo.

Precisão e desvios
Coeficiente de temperatura	0,1 % de duração / 10 K	Aplicável no desvio da condição de referência de 25 °C, conforme ficha.
Condição de referência do coeficiente	25 °C	Temperatura de referência indicada para o coeficiente.

Tempos de resposta
Tempo dinâmico T05	1 s	Tempo de resposta T05 informado.
Tempo dinâmico T09	3 s	Tempo de resposta T09 informado.
Retardo de prontidão	2 s	Tempo indicado até a prontidão do equipamento.

Processo e pressão
Conexão de processo	G 1/2 rosca externa com cone de vedação	Interface mecânica de processo especificada.
Comprimento de instalação EL	30 mm	Comprimento de instalação informado.
Comprimento da sonda L	30 mm	Comprimento de sonda indicado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Resistência à pressão	160 bar / 16 MPa	Limite de pressão informado na ficha.
MAWP conforme aplicações CRN	160 bar	Pressão máxima de trabalho declarada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência a vácuo informada.
Torque máximo de aperto	30…50 Nm	Faixa indicada de torque máximo de aperto.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A, 4 contatos	Configuração do conector indicada; consultar datasheet para pinagem.

Materiais e superfícies
Materiais do invólucro	1.4404 (aço inoxidável 316L), PEI, FKM	Materiais listados para o invólucro.
Material em contato com o fluido	1.4404 (aço inoxidável 316L) eletropolido	Material de contato com o fluido declarado.
Rugosidade da superfície em contato	Ra < 0,8 µm	Característica da superfície de contato informada.

Display e elementos de operação
Tipo de display	LED de 7 segmentos, 4 dígitos	Formato de leitura local especificado.
Unidades do display	°C / °F	Unidades de temperatura indicadas para o display.
Resolução do display	0,1 K	Resolução especificada para a indicação.

Proteção e condições mecânicas
Grau de proteção	IP67, IP68, IP69K	Graus de proteção declarados; condições de ensaio devem ser consultadas no datasheet.
Resistência a choques	DIN IEC 68-2-27, 50 g / 11 ms	Condição de choque informada.
Resistência a vibrações	DIN IEC 68-2-6, 10 g / 10…2000 Hz	Condição de vibração informada.
Dimensões	Ø 50 mm; comprimento total 129,5 mm	Dimensões gerais informadas.
Invólucro	Cilíndrico	Formato declarado.
Peso	343,5 g	Peso informado no conjunto de atributos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Número de aprovação UL	K001	Identificação de aprovação informada na ficha.
NCM	9025.19.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID padrão 375.

• Saída analógica de corrente 4…20 mA.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos. Alimentação de 18…32 V DC; consumo de corrente < 50 mA. A ficha não informa a pinagem; consultar o datasheet antes da ligação.

Processo G 1/2 rosca externa com cone de vedação; comprimento de instalação de 30 mm. A compatibilidade mecânica depende da correspondência da rosca e da vedação da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema de aquisição com entrada analógica de corrente 4…20 mA e alimentação compatível de 18…32 V DC.	✓	O produto informa saída analógica 4…20 mA e alimentação de 18…32 V DC; verificar carga máxima de 300 Ω.
Rede ou mestre IO-Link compatível com IO-Link revisão 1.1 e COM2.	✓	A ficha informa interface IO-Link, revisão 1.1 e COM2 a 38,4 kBaud.
Ponto de processo com conexão G 1/2 rosca externa com cone de vedação, dentro dos limites de temperatura e pressão especificados.	✓	A conexão de processo indicada é G 1/2 com cone de vedação; a pressão informada é até 160 bar e a faixa de medição é -50…150 °C.
Instalação que exige rosca de processo diferente ou temperatura fora de -50…150 °C.	✗	A interface de processo indicada é G 1/2 rosca externa com cone de vedação e o alcance de medição é -50…150 °C.
Ligação elétrica em M12 com codificação ou número de contatos diferente do especificado.	✗	A ficha especifica M12, codificação A, 4 contatos; não se deve presumir compatibilidade elétrica com outra configuração.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TD2501 com Display e IO-Link, -50 a 150 °C

Confirme que a faixa de temperatura do processo está dentro de -50…150 °C e que a pressão não excede 160 bar.
Verifique se a conexão do ponto de processo corresponde a G 1/2 rosca externa com cone de vedação e se o comprimento de instalação de 30 mm é adequado.
Instale o transmissor conforme a orientação e os procedimentos de vedação definidos para o equipamento e o processo; não exceda o torque máximo especificado de 30…50 Nm.
Conecte o M12 codificação A de 4 contatos à alimentação de 18…32 V DC e à entrada de sinal apropriada; consulte o datasheet para a pinagem.
Para saída analógica, confirme que a entrada aceita 4…20 mA e que a carga não excede 300 Ω; para IO-Link, confirme suporte à revisão 1.1 e COM2.
Após a montagem, energize o equipamento, confira a indicação do display e valide o sinal recebido no controlador ou mestre IO-Link.

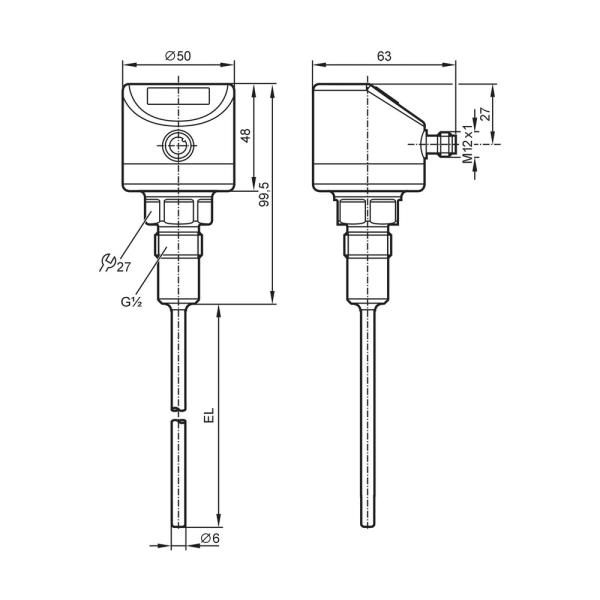

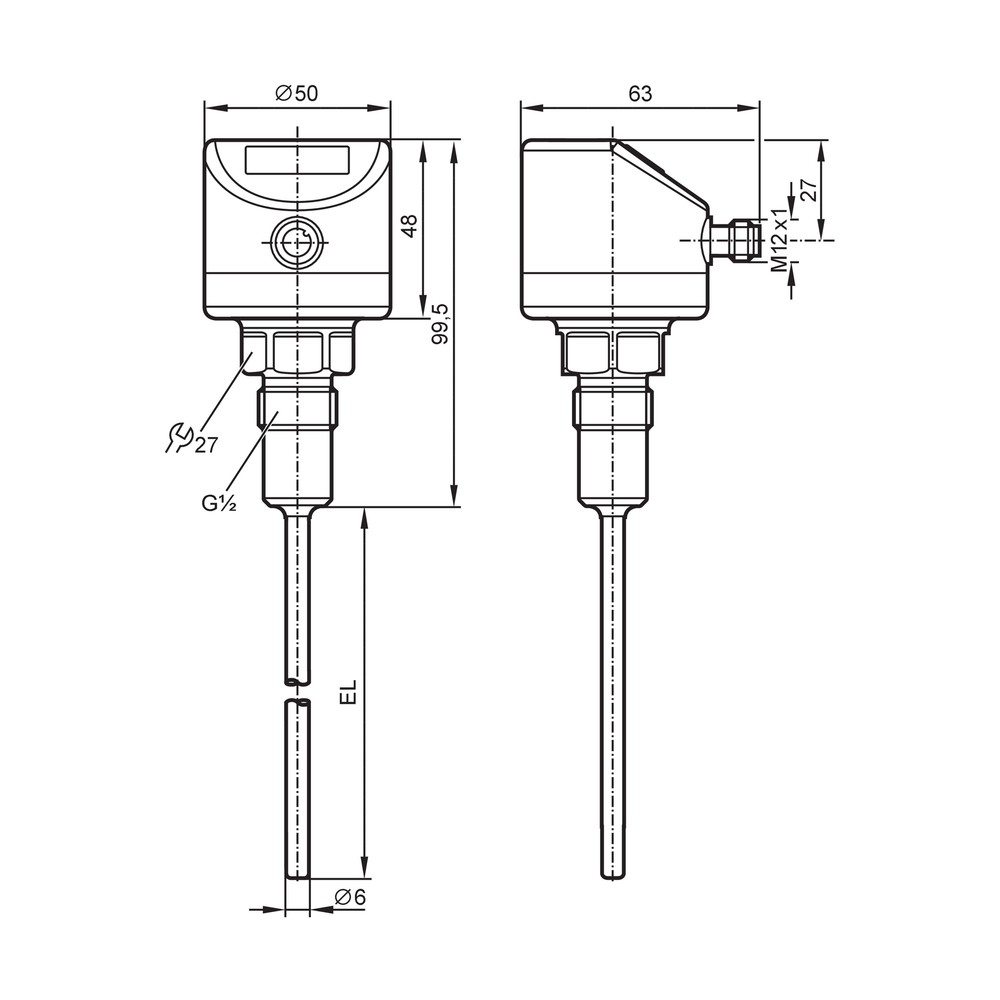

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal analógico válido.	Alimentação fora da faixa, circuito aberto ou carga superior à máxima especificada para a saída.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme que está entre 18 e 32 V DC; verifique o circuito 4…20 mA e a carga, que não deve exceder 300 Ω.
O mestre não estabelece comunicação IO-Link.	Mestre, porta ou configuração incompatível com a interface ou com a taxa de transferência do dispositivo.	Confirme que a porta está configurada para IO-Link e que suporta revisão 1.1 e COM2 (38,4 kBaud); confira a conexão elétrica pela documentação oficial.
A leitura de temperatura não corresponde à condição esperada do processo.	Instalação inadequada, sonda sem acoplamento térmico apropriado ou comparação com uma referência em condições diferentes.	Confira a montagem e a imersão efetiva da sonda no ponto de medição; compare com instrumento de referência e observe a faixa e os tempos de resposta especificados.
Há vazamento no ponto de montagem ou instabilidade mecânica.	Conexão G 1/2 ou cone de vedação incompatível, montagem incorreta ou aperto fora da faixa indicada.	Despressurize o processo conforme procedimento da instalação e inspecione a correspondência da conexão e a vedação; verifique o torque aplicado, respeitando 30…50 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TD2501 em português (Datasheet) Desenho em escala TD2501 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TD2501 e para que serve?

É um transmissor de temperatura ifm com display, destinado ao monitoramento de processos. Mede com elemento Pt 1000 e disponibiliza saída analógica e IO-Link.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios listados como inclusos.

Com quais conexões e sinais ele pode ser integrado?

A conexão elétrica é M12 codificação A, com 4 contatos; a conexão de processo é G 1/2 externa com cone de vedação. As interfaces informadas são saída de 4…20 mA e IO-Link.

Ele funciona com qualquer mestre IO-Link ou entrada analógica?

Não se deve presumir compatibilidade universal. Verifique suporte a IO-Link revisão 1.1 e COM2, ou entrada 4…20 mA com carga máxima de 300 Ω, além da alimentação especificada.

Este transmissor serve para temperaturas acima de 150 °C?

Não: o alcance de medição informado termina em 150 °C. Para temperaturas superiores, selecione um equipamento cuja faixa declarada cubra a condição do processo.

Posso instalar em uma conexão de processo diferente de G 1/2?

A ficha especifica G 1/2 rosca externa com cone de vedação. Não presuma compatibilidade mecânica com outra rosca ou tipo de vedação.

O display acende, mas a temperatura indicada parece incorreta. O que verifico antes de trocar?

Confira a instalação e o contato térmico da sonda com o processo, e compare a leitura com uma referência adequada. Considere também que o tempo de resposta dinâmico informado é T05 de 1 s e T09 de 3 s.

A saída 4…20 mA está ausente ou fora da faixa; o que devo verificar?

Verifique primeiro a alimentação de 18…32 V DC, a continuidade do circuito e a carga conectada, limitada a 300 Ω. Confirme também a pinagem no datasheet antes de alterar a ligação.

Quando escolher a saída 4…20 mA e quando escolher IO-Link?

Use a saída analógica quando o sistema receptor aceitar 4…20 mA e respeitar a carga máxima. Escolha a comunicação IO-Link quando o mestre disponível suportar a revisão 1.1 e COM2; valide a arquitetura do sistema antes da compra.

Que cuidado é necessário na instalação mecânica?

Confirme a correspondência da rosca G 1/2 com cone de vedação e o comprimento de instalação de 30 mm. Respeite o torque máximo informado de 30…50 Nm e siga os procedimentos de segurança do processo.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento resistivo de temperatura usado pelo transmissor; a ficha especifica um Pt 1000 classe A conforme DIN EN 60751. (Ref.: Elemento de medição)

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: Interface de comunicação)

COM2

Tipo de transferência IO-Link especificado para o dispositivo, com taxa de 38,4 kBaud. (Ref.: Tipo de transferência IO-Link)

4…20 mA

Faixa do sinal analógico de corrente disponibilizada pelo transmissor para leitura por sistema receptor compatível. (Ref.: Corrente da saída analógica)

Cone de vedação

Característica da conexão de processo G 1/2 que deve corresponder à interface mecânica da instalação. (Ref.: Conexão de processo)
