- Referência do fabricante: TD2271
- EAN: 4021179279925
- NCM do produto: 90251990
Destaques do Produto
Alcance de medição...mais
Saiba mais sobre: "TD2271 IFM - Transmissor de Temperatura IFM Monitoramento de processos Display, IO-Link, 300mm"
Destaques do Produto
Alcance de medição
-50...150 °C
Comprimento de instalação
300 mm
Comunicação
IO-Link / Analógico
Grau de proteção
IP67 / IP68 / IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

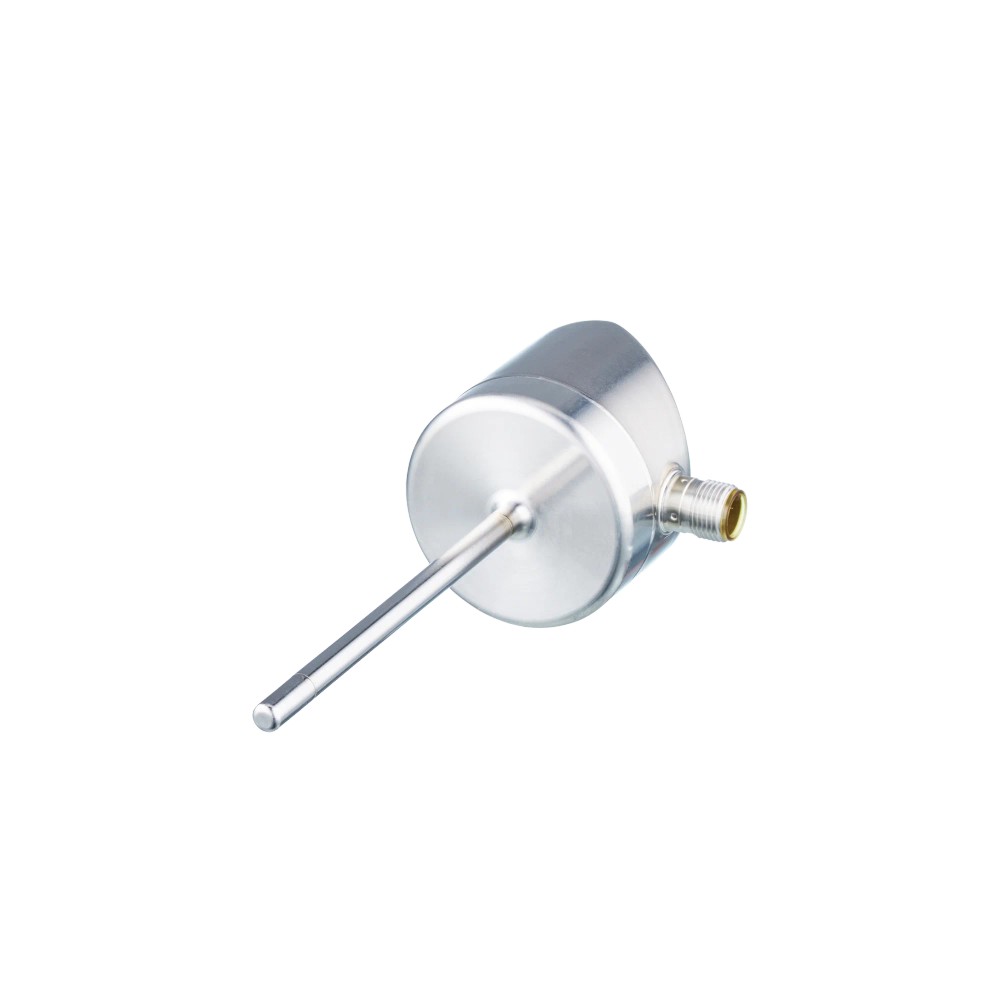

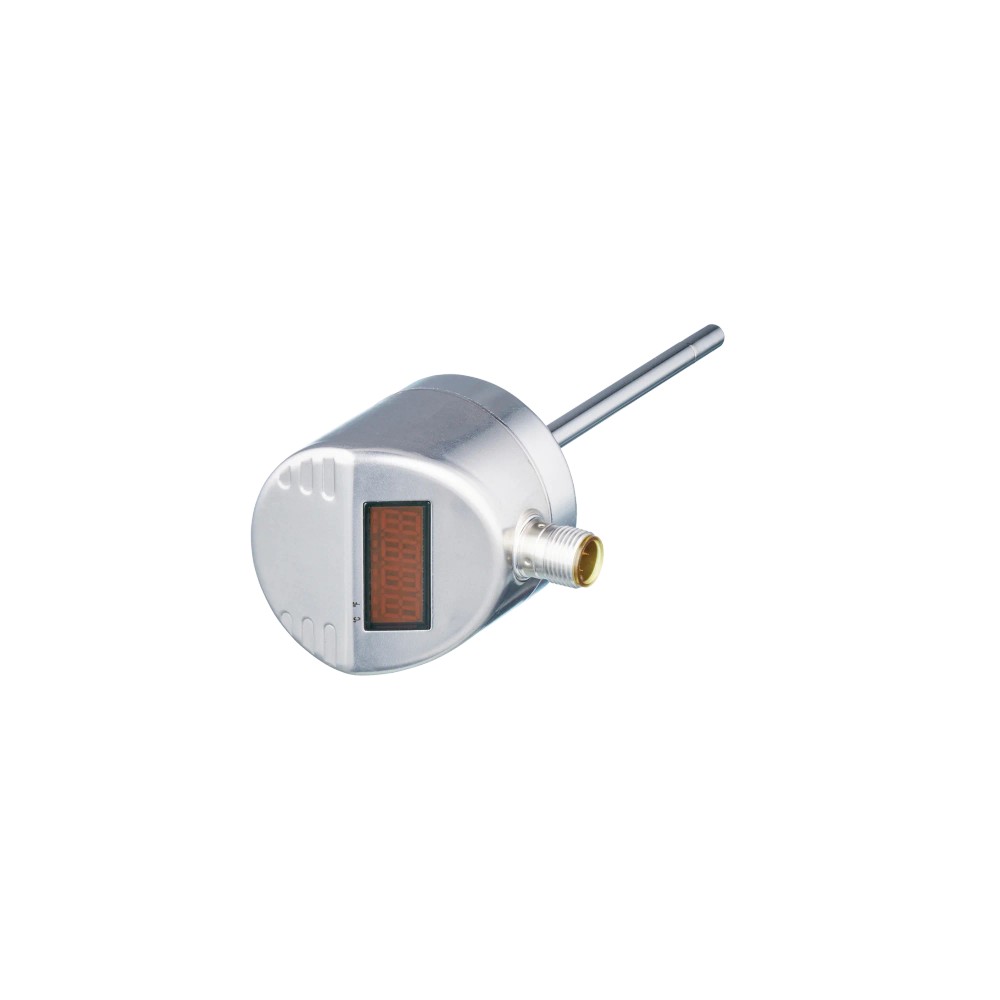

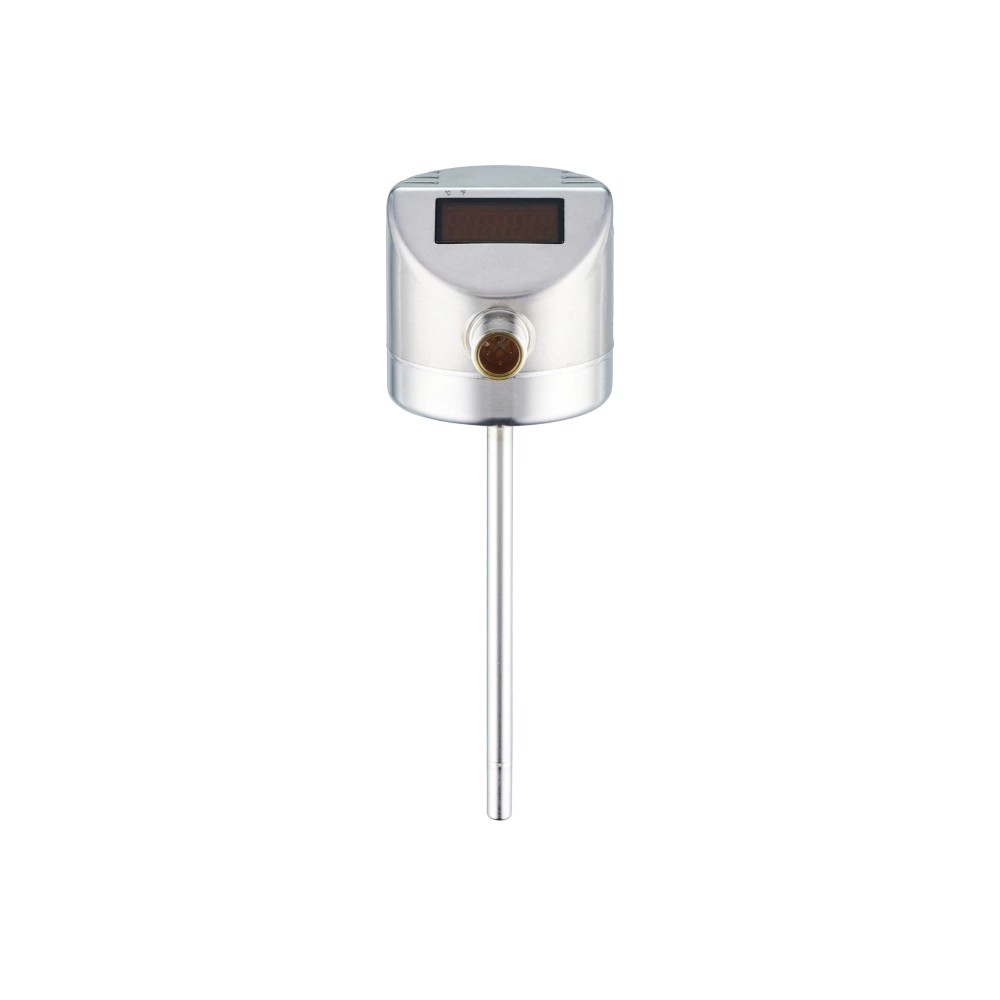

Sobre o TD2271 IFM - Transmissor de Temperatura com Display, IO-Link, 300mm
O transmissor de temperatura IFM TD2271 é um dispositivo robusto com display integrado de 4 dígitos, projetado para monitorar fluidos em faixas de -50 a 150 °C. Equipado com tecnologia Pt 1000 de alta precisão, o modelo oferece versatilidade através de interface IO-Link e saída analógica 4...20 mA. É a solução ideal para processos industriais que exigem monitoramento local e diagnóstico remoto de temperatura.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | TD2271 |
| Elemento sensor | Pt 1000 |
| Comprimento | 300 mm |
| Saída | Analógica e IO-Link |
| Grau de proteção | IP67/68/69K |
| Pressão máxima | 160 bar |
| Display | LED 4 dígitos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura em líquidos e gases
- Aplicações que exigem parametrização remota via IO-Link
- Ambientes industriais que exigem grau de proteção IP69K
⚠ Considere outro se precisa de:
- Processos com temperatura superior a 150 °C
- Pressões de processo excedendo 160 bar
- Ambientes com substâncias incompatíveis com aço inox 316L, PEI ou FKM
APLICAÇÕES E USO
- Monitoramento de temperatura em tanques de fluidos
- Processos industriais líquidos e gasosos
- Sistemas de automação baseados em IO-Link
- Aplicações que requerem precisão classe A segundo DIN EN 60751
COMO ESCOLHER
Antes de comprar o TD2271 IFM - Transmissor de Temperatura com Display, IO-Link, 300mm, verifique estes pontos:
Quando escolher este produto
Ideal para processos que exigem monitoramento contínuo de temperatura com necessidade de verificação local (display) e integração via protocolo digital IO-Link para diagnósticos avançados.
Quando buscar outra opção
Se a aplicação exigir comprimento de haste diferente de 300 mm, faixa de temperatura fora de -50...150 °C ou resistência a pressão superior a 160 bar, considere outros modelos da linha IFM.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Alcance de medição | -50...150 °C / -58...302 °F | Faixa operacional do sensor |
| Ajuste de fábrica | -10...150 °C | Configuração inicial de escala |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...32 V DC | Requisito de alimentação |
| Consumo de corrente | < 50 mA | Limite de consumo energético |
| Saídas e Interfaces | ||
|---|---|---|
| Interface | IO-Link, 4...20 mA | Protocolos de comunicação |
| Carga máx. | 300 Ω | Limite da saída analógica |
| Dados mecânicos | ||
|---|---|---|
| Material em contato | 1.4404 (Aço inoxidável 316L) | Compatibilidade química |
| Resistência à pressão | 160 bar | Limite mecânico |

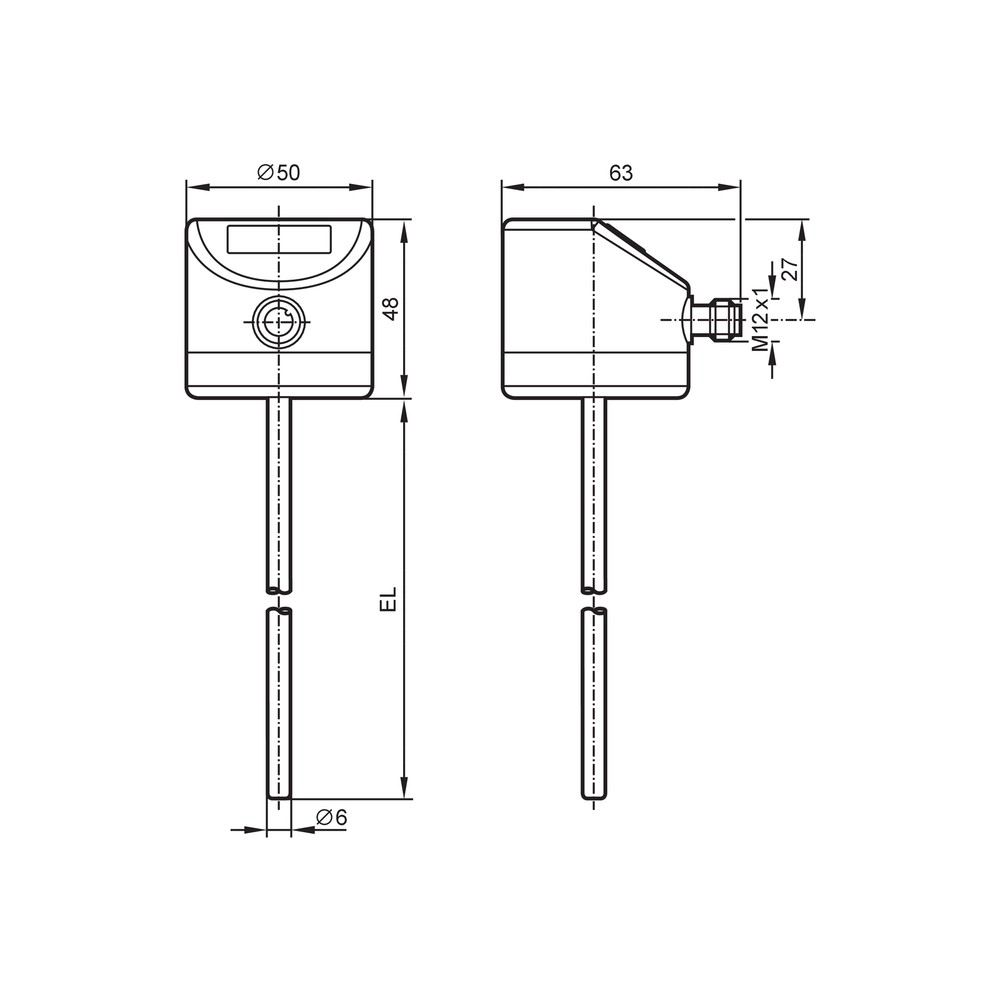

| Comprimento de instalação | 300 mm | Dimensão física de imersão |
COMPATIBILIDADE
Comunicação
• IO-Link (Revisão 1.1)
• Sinal Analógico (4...20 mA)
Conexões
Elétrica
1 x M12; codificação: A; contatos: 4
Processo
Adaptação de fixação Ø 6 mm
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente com lavagens de alta pressão (IP69K) | ✓ | O sensor possui proteção IP69K, sendo adequado para ambientes de limpeza agressiva. |
| Processos acima de 150 °C | ✗ | O limite operacional do componente é de 150 °C; temperaturas superiores danificam o sensor. |
| Redes baseadas em mestre IO-Link | ✓ | O dispositivo é compatível com o perfil Smart Sensor e interface IO-Link. |
INSTALAÇÃO
Como instalar o TD2271 IFM - Transmissor de Temperatura com Display, IO-Link, 300mm
- Verifique a compatibilidade do processo com o comprimento de 300 mm.
- Prepare a conexão mecânica garantindo a vedação conforme especificado.
- Insira o sensor cuidadosamente no ponto de medição.
- Conecte o cabo M12 de 4 pinos na extremidade do sensor.
- Aperte as conexões seguindo os torques recomendados para evitar danos.
- Realize a parametrização inicial via interface IO-Link ou ajustes locais.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Display apagado ou ausência de sinal de saída. | Falha na fonte de alimentação ou inversão de polaridade. | Medir tensão DC nos pinos do conector M12 conforme diagrama. |
| Leitura instável ou perda de comunicação IO-Link. | Cabo danificado ou oxidação nos contatos do conector. | Inspecionar contatos do conector M12 e continuidade do cabo. |
| Dano físico ao sensor ou erro persistente. | Fluido de processo excedendo os limites de pressão ou temperatura. | Comparar dados do processo com a ficha técnica do produto. |
| Valor de temperatura lido não condiz com o real. | Configuração incorreta do parâmetro de escala no mestre IO-Link. | Verificar a parametrização do DeviceID 375 no software mestre. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o transmissor de temperatura IFM TD2271?
O TD2271 é um transmissor de temperatura com display integrado e elemento sensor Pt 1000, projetado para monitoramento preciso de temperatura em processos líquidos e gasosos.
O que acompanha o produto ao realizar a compra?
Este equipamento acompanha o transmissor de temperatura com display de 4 dígitos e conexão M12, pronto para integração em sistemas industriais via IO-Link ou sinal analógico.
O TD2271 pode ser utilizado em qualquer temperatura?
O produto não é adequado para aplicações com temperaturas de processo que ultrapassem 150 °C ou pressões superiores a 160 bar, pois isso excederia os limites operacionais especificados.
Existem restrições de materiais para a instalação deste sensor?
Não deve ser aplicado em ambientes com substâncias químicas agressivas que não sejam compatíveis com o aço inoxidável 316L, FKM ou PEI, materiais que compõem o invólucro.
O display está apresentando erros, o que pode ser?
Sintomas como leituras instáveis ou erros no display podem indicar falha na conexão M12 ou interferência na linha de sinal, sendo necessária a verificação da integridade do cabo e das conexões.
O sensor não envia sinal analógico, como diagnosticar?
A ausência de sinal analógico 4...20 mA pode ser causada por falha na fonte de alimentação (18...32 V DC) ou inversão de polaridade, sendo recomendada a medição da tensão nos pinos do conector.
Qual a vantagem de escolher o TD2271 em vez de um sensor Pt1000 comum?
O TD2271 oferece flexibilidade via IO-Link e sinal analógico integrado, enquanto modelos convencionais sem IO-Link oferecem apenas a medição básica sem recursos avançados de parametrização.
Este modelo é ideal para todas as automações?
A escolha depende da necessidade de dados digitais; se o sistema possui mestre IO-Link, o TD2271 é superior por permitir diagnóstico remoto e configuração, caso contrário, a saída analógica 4...20 mA supre a necessidade básica.
Quais os cuidados necessários na montagem física?
A instalação exige o aperto correto da conexão de processo para garantir a vedação, mantendo o sensor alinhado ao fluxo para garantir o tempo de resposta especificado (T05: 1s, T09: 3s).
Qual o grau de proteção contra umidade deste sensor?
O produto possui grau de proteção IP67, IP68 e IP69K, garantindo resistência à imersão e lavagens de alta pressão, desde que o conector M12 esteja corretamente instalado e vedado.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação digital padrão para sensores e atuadores, permitindo troca de dados bidirecional e parametrização remota (Ref.: Comunicação).
Pt 1000
Elemento de medição de temperatura do tipo termorresistência com resistência de 1000 ohms a 0 °C, conforme norma DIN EN 60751 (Ref.: Elemento de medição).
IP69K
Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção).
Aço inoxidável 316L
Liga de aço com baixo teor de carbono e alta resistência à corrosão, utilizada nas partes em contato com o fluido (Ref.: Materiais).
Sinal analógico 4...20 mA
Padrão industrial de transmissão de sinal de corrente para variáveis de processo, onde 4mA representa o limite inferior e 20mA o superior (Ref.: Saída analógica).
