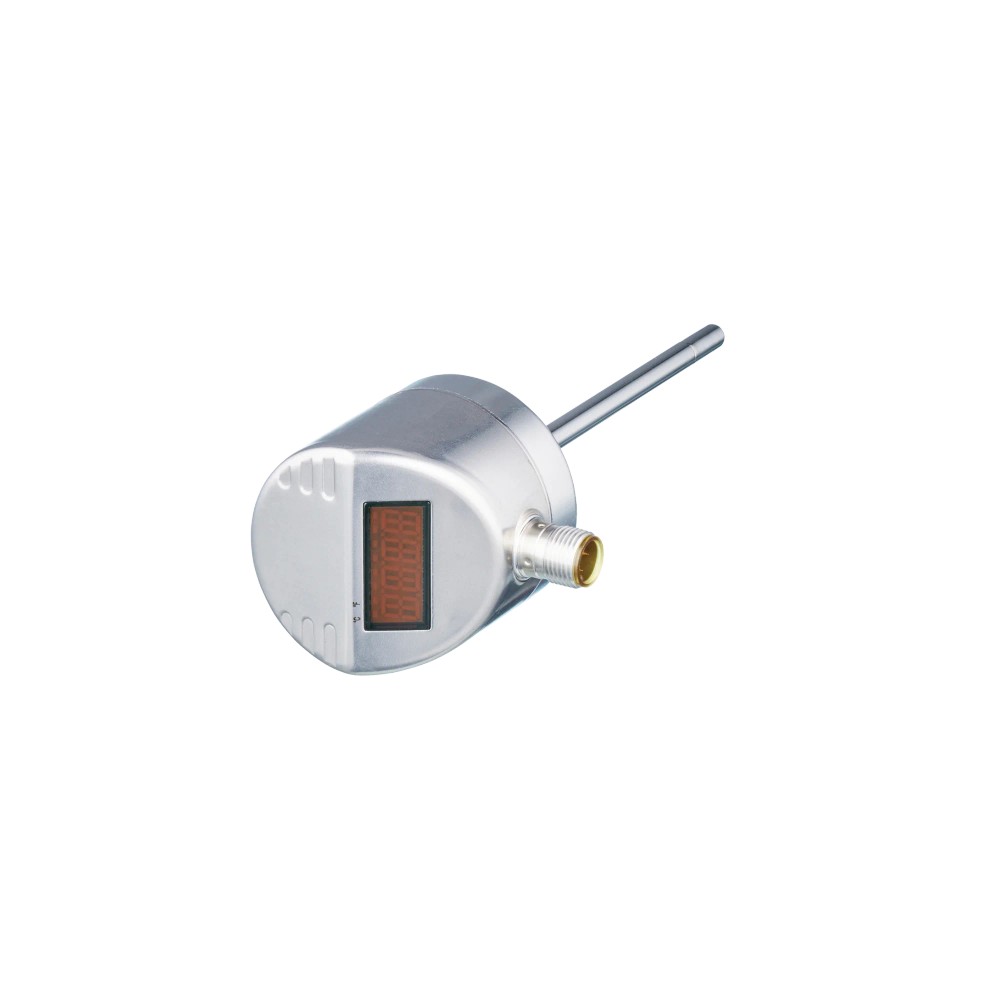

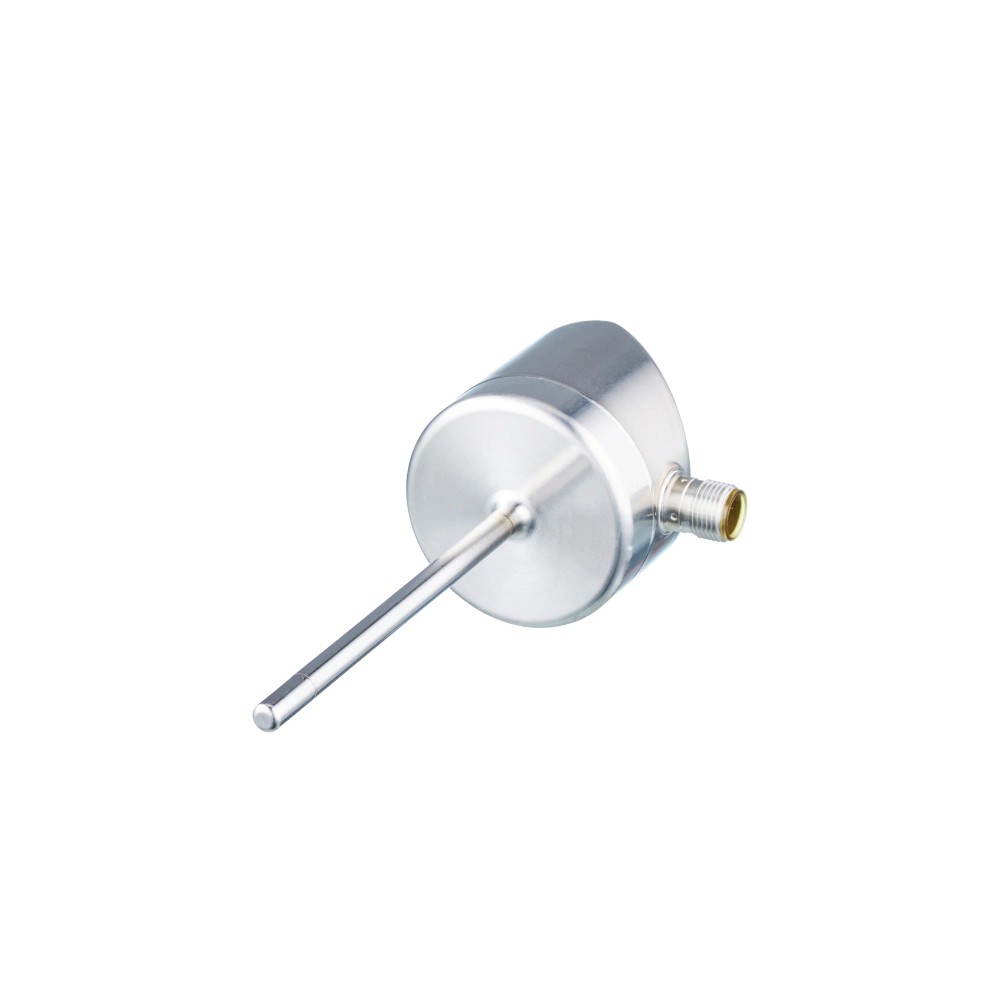

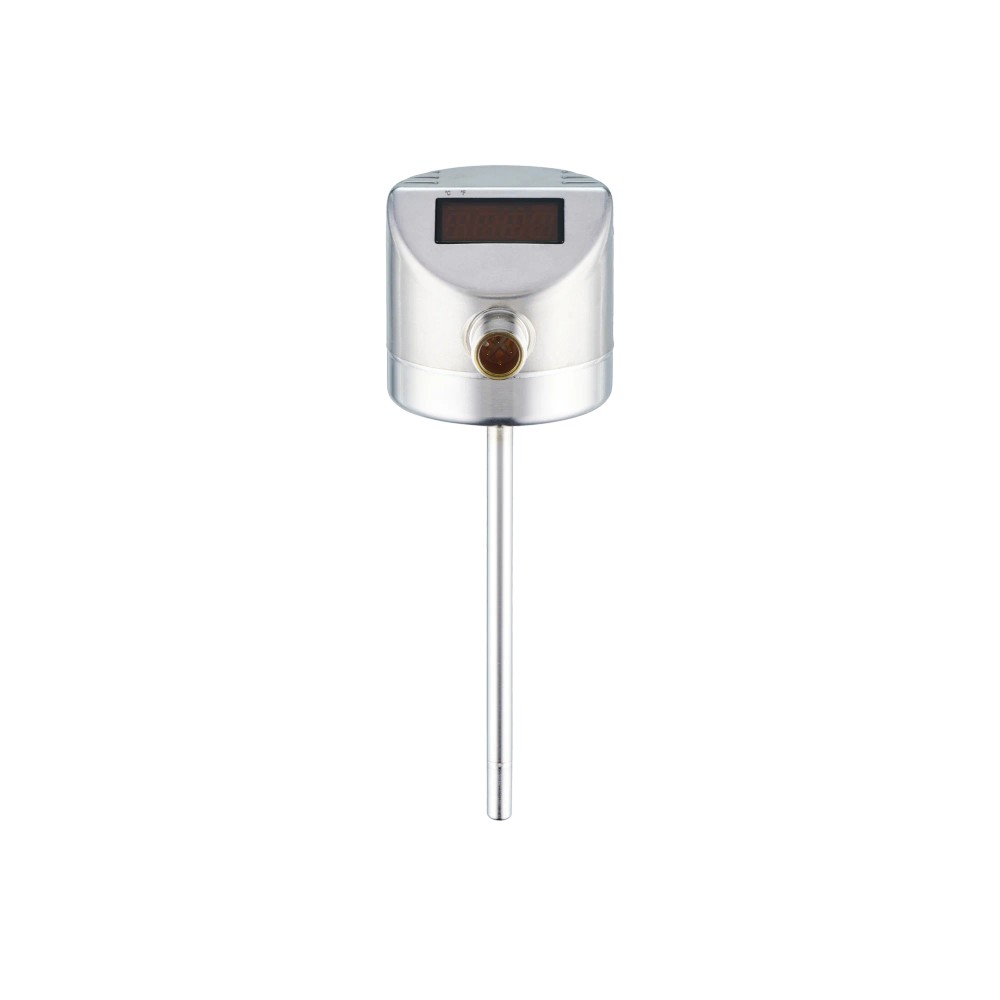

Transmissor de Temperatura IFM TD2261 com Display

Pré-visualizar: TD2261 IFM - Transmissor de Temperatura ifm Monitoramento de Fluidos Display 250mm IO-Link

TD2261 IFM - Transmissor de Temperatura ifm Monitoramento de Fluidos Display 250mm IO-Link

Imagem meramente ilustrativa

R$ 2.961,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2261
EAN: 4021179274234
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TD2261 IFM - Transmissor de Temperatura ifm Monitoramento de Fluidos Display 250mm IO-Link"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Comprimento de instalação

250 mm

Sinal

4 a 20 mA e IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Pressão nominal informada

160 bar

Fixação de processo

Adaptação Ø 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TD2261 com Display e IO-Link, sonda de 250 mm

O ifm TD2261 é um transmissor de temperatura com display para monitorar fluidos líquidos e gasosos. Possui elemento Pt 1000 classe A, faixa de medição de -50 a 150 °C e comprimento de instalação de 250 mm. Disponibiliza saída analógica de 4 a 20 mA e comunicação IO-Link, com conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50 a 150 °C (-58 a 302 °F)
Ajuste de fábrica	-10 a 150 °C
Comprimento de instalação	250 mm
Saída analógica	4 a 20 mA
Comunicação	IO-Link
Conexão elétrica	M12, codificação A, 4 contatos
Resistência à pressão	160 bar / 16 MPa
Conexão de processo	Adaptação de fixação Ø 6 mm
Display	LED de 7 segmentos, 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura de fluidos líquidos ou gasosos, quando a faixa necessária estiver entre -50 e 150 °C.
Instalações que aceitem comprimento de inserção de 250 mm e adaptação de fixação de Ø 6 mm.
Sistemas que possam receber sinal analógico de 4 a 20 mA e/ou comunicação IO-Link.
Processos cuja pressão de operação não exceda 160 bar e cuja conexão elétrica seja compatível com M12, codificação A, 4 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura do processo exigir medição fora da faixa de -50 a 150 °C.
Não selecionar para instalação que exija conexão de processo diferente da adaptação de fixação Ø 6 mm sem validar mecanicamente o conjunto.
Não aplicar em condição de pressão superior a 160 bar.
Não presumir compatibilidade elétrica com qualquer entrada M12: conferir codificação, contatos, alimentação e interface exigidos pelo sistema.

APLICAÇÕES E USO

Uso explicitamente descrito pelo catálogo: monitoramento de temperatura de fluidos líquidos e gasosos; a faixa do instrumento é de -50 a 150 °C.
Possibilidade de integração em sistemas de controle que aceitem sinal analógico de 4 a 20 mA, desde que alimentação, carga e configuração da entrada atendam aos dados elétricos do produto.
Possibilidade de leitura e integração por IO-Link em sistemas compatíveis com IO-Link 1.1 e COM2; confirmar configuração no datasheet e no mestre utilizado.
A instalação deve respeitar o comprimento de inserção de 250 mm, a adaptação de fixação Ø 6 mm e o limite de pressão de 160 bar. A adequação específica ao fluido e ao processo deve ser validada pelo responsável técnico.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TD2261 com Display e IO-Link, sonda de 250 mm, verifique estes pontos:

Escolha o TD2261 quando

A aplicação requer monitoramento de fluidos líquidos ou gasosos dentro de -50 a 150 °C, sonda com 250 mm de comprimento de instalação, fixação Ø 6 mm e leitura local por display, com sinal 4 a 20 mA e/ou IO-Link.

Avalie outra configuração quando

A faixa de temperatura, o comprimento de inserção, a fixação ou a conexão elétrica requeridos forem diferentes dos dados informados para este modelo. Confirme no datasheet do fabricante a adequação ao processo, especialmente quanto a materiais em contato, pressão e requisitos de integração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura com display	Classificação do produto na ficha.
Fabricante e modelo	ifm TD2261	Identificação do produto.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha; avaliar compatibilidade do processo e dos materiais.
GTIN	4021179274234	Identificador comercial informado no anúncio.
Peso	255 g	Valor informado no dataset do catálogo.

Medição e faixa de operação
Elemento de medição	1 x Pt 1000, conforme DIN EN 60751, classe A	Tipo, norma e classe do elemento sensor.
Alcance de medição	-50 a 150 °C / -58 a 302 °F	Faixa de medição especificada.
Ajuste de fábrica	-10 a 150 °C	Configuração de fábrica; diferente da faixa total de medição.
Temperatura ambiente	-25 a 80 °C	Limites informados para a temperatura ambiente.
Temperatura de armazenamento	-40 a 100 °C	Limites informados para armazenamento.
Resistência à pressão	160 bar / 16 MPa	Limite de pressão indicado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado.

Dados elétricos e alimentação
Tensão de operação	18 a 32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Valor máximo indicado como inferior a 50 mA.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra curto-circuitos	Sim	Recurso informado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC declaradas no dataset.

Saídas e desempenho analógico
Quantidade de saídas analógicas	1	Número de saídas informado.
Corrente da saída analógica	4 a 20 mA	Tipo e faixa do sinal de saída.
Carga máxima	300 Ω	Carga máxima informada para a saída.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Expressão de precisão reproduzida conforme dataset; consultar datasheet para interpretação da notação.
Resolução da saída analógica	0,04 K	Resolução indicada para a saída analógica.

Comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada no dataset.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Velocidade e modo de transferência declarados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
DeviceID	375	Identificador do dispositivo informado.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo declarado para o ciclo do processo.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e quantidade de contatos especificados.
Conexão de processo	Adaptação de fixação Ø 6 mm	Interface mecânica indicada; não define sozinha a conexão elétrica.

Tempos de resposta
Tempo dinâmico de resposta T05/T09	1 s / 3 s	Tempos de resposta informados para T05 e T09.
Retardo de prontidão	2 s	Tempo informado até a prontidão do dispositivo.

Display e operação
Tipo de display	LED de 7 segmentos, 4 dígitos	Formato do display local.
Resolução do display	0,1 K	Resolução de indicação informada.
Unidade de display/status	°C / °F	Unidades indicadas para display/status.

Dados mecânicos e materiais
Comprimento de instalação EL	250 mm	Comprimento de instalação especificado.
Diâmetro da sonda / adaptação	6 mm	Diâmetro informado para sonda e adaptação de fixação.
Dimensões informadas no catálogo	Ø 6 / L = 298 mm	Dimensão total do catálogo; distinta do comprimento de instalação EL de 250 mm.
Formato do invólucro	Cilíndrico	Formato informado no dataset.
Materiais do corpo	Aço inoxidável 1.4404 (316L), PEI e FKM	Materiais indicados para o produto.
Material em contato com o fluido	Aço inoxidável 1.4404 (316L) eletropolido	Material e acabamento declarados para contato com o fluido.
Característica da superfície Ra/Rz	Ra < 0,8 µm	Rugosidade Ra informada na ficha.

Proteção e resistência
Grau de proteção	IP67, IP68, IP69K	Graus informados no dataset; observar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN IEC 68-2-27 (50 g / 11 ms)	Condição e referência declaradas para choque.
Resistência a vibrações	DIN IEC 68-2-6 (10 g / 10 a 2000 Hz)	Condição e referência declaradas para vibração.

Desvios e coeficientes
Coeficiente de temperatura	0,1 % de duração / 10 K, no desvio da condição de referência de 25 °C	Expressão informada no dataset; consultar datasheet para a definição da grandeza e interpretação.
Aprovação UL	K001	Código de aprovação informado no dataset.
MTTF	407 anos	Valor do catálogo; métrica estatística, não representa vida útil garantida.
NCM	9025.19.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente de 4 a 20 mA.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC. Consumo de corrente inferior a 50 mA. Confirmar pinagem e configuração elétrica no datasheet antes da ligação.

Processo Adaptação de fixação Ø 6 mm; comprimento de instalação EL de 250 mm. Materiais em contato com o fluido: aço inoxidável 1.4404/316L eletropolido. Resistência à pressão informada: 160 bar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal de corrente de 4 a 20 mA e alimentação de 18 a 32 V DC	✓	Essas características elétricas constam na ficha; verificar carga e configuração da entrada, considerando carga máxima de 300 Ω.
Mestre IO-Link com suporte a IO-Link 1.1 e comunicação COM2	✓	A ficha informa IO-Link 1.1 e COM2 a 38,4 kBaud; validar integração e parâmetros no fabricante.
Conjunto de processo que aceita adaptação de fixação Ø 6 mm e comprimento de instalação de 250 mm	✓	As dimensões funcionais informadas correspondem a essa configuração mecânica; confirmar espaço e interface de montagem no equipamento.
Processo que excede -50 a 150 °C ou 160 bar	✗	A condição excede os limites de medição ou de pressão declarados para o produto.
Conector M12 com codificação, contatos ou requisitos de alimentação diferentes dos especificados	✗	A conexão elétrica informada é M12, codificação A, 4 contatos, com alimentação de 18 a 32 V DC; a compatibilidade física do conector, por si só, não valida compatibilidade elétrica.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TD2261 com Display e IO-Link, sonda de 250 mm

Confira no datasheet a faixa de temperatura, a pressão de processo, o comprimento de inserção e a adequação dos materiais ao fluido.
Verifique se o ponto de montagem aceita a adaptação de fixação Ø 6 mm e o comprimento de instalação EL de 250 mm.
Instale mecanicamente a sonda conforme o desenho dimensional e os requisitos do conjunto; não deduza a interface completa de processo apenas pelo diâmetro.
Conecte o M12 codificação A de 4 contatos ao circuito previsto e confirme pinagem e alimentação no datasheet antes de energizar.
Alimente com 18 a 32 V DC e configure a entrada do controlador para o sinal escolhido: 4 a 20 mA ou IO-Link compatível.
Após a instalação, verifique a indicação no display e valide a leitura e a comunicação no sistema de controle.

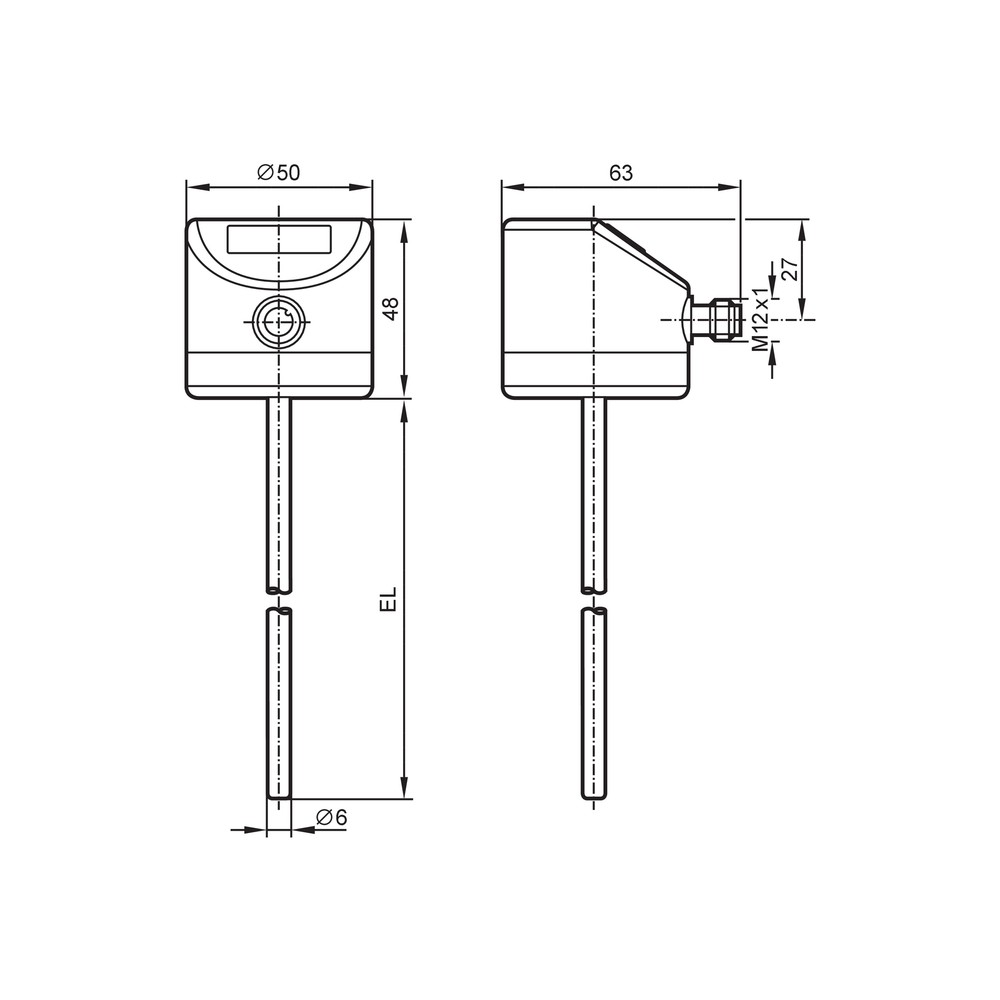

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o transmissor não inicia.	Alimentação ausente ou fora da faixa de 18 a 32 V DC, ou ligação incorreta no conector.	Meça a alimentação no conector e confira a pinagem M12 de codificação A no datasheet antes de substituir o dispositivo.
O controlador não recebe sinal de temperatura pela saída analógica.	Entrada configurada para tipo de sinal diferente, circuito aberto ou carga acima do máximo de 300 Ω.	Confirme a configuração da entrada, a continuidade do circuito e a carga total conectada; compare o sinal medido com a faixa de 4 a 20 mA.
O mestre não reconhece o dispositivo por IO-Link.	Mestre, porta ou configuração de comunicação incompatível com IO-Link 1.1/COM2, ou conexão elétrica incorreta.	Verifique suporte do mestre a IO-Link 1.1 e COM2 a 38,4 kBaud, alimentação e ligação; consulte o datasheet para parâmetros de integração.
A leitura difere da temperatura esperada do processo.	Posicionamento ou inserção inadequados, processo fora da faixa especificada ou interpretação incorreta da escala/configuração de fábrica.	Compare a temperatura de referência com a faixa -50 a 150 °C, confira o comprimento de inserção e a configuração do instrumento e valide a medição com método de referência apropriado.

DOCUMENTAÇÃO TÉCNICA

Datasheet TD2261 em português (Datasheet) Desenho em escala TD2261 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TD2261 e para que serve?

É um transmissor de temperatura ifm com display destinado ao monitoramento de fluidos líquidos e gasosos. Oferece medição por Pt 1000 e saída analógica e IO-Link.

Quais sinais e conexão elétrica ele oferece?

A ficha informa saída analógica de 4 a 20 mA e comunicação IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos.

O que acompanha o produto?

O anúncio não especifica acessórios ou itens adicionais inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo fornecido.

Ele serve para medir temperaturas acima de 150 °C?

Não: a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um instrumento cuja faixa declarada cubra a condição do processo.

Posso usar este modelo se minha instalação exigir outra fixação de processo?

A ficha especifica adaptação de fixação Ø 6 mm e comprimento de instalação de 250 mm. Se a interface requerida for diferente, valide a compatibilidade mecânica antes da compra; os dados disponíveis não confirmam outras configurações.

O display apagou; o que devo verificar antes de trocar o transmissor?

Verifique primeiro se a alimentação está entre 18 e 32 V DC e se o conector M12 está ligado corretamente. Confirme a pinagem no datasheet antes de substituir o produto.

A leitura analógica está ausente ou incorreta: por onde começo o diagnóstico?

Confira se a entrada do controlador está configurada para 4 a 20 mA e se a carga total não excede 300 Ω. Verifique também a continuidade do circuito e a alimentação do transmissor.

Devo comprar o TD2261 ou buscar outro modelo?

Escolha o TD2261 se a faixa de -50 a 150 °C, a inserção de 250 mm, a fixação Ø 6 mm e os sinais disponíveis forem compatíveis com a aplicação. Se algum requisito essencial divergir, compare com outro modelo usando o datasheet do fabricante.

Que cuidados devo ter na instalação elétrica?

Confirme alimentação de 18 a 32 V DC, tipo de sinal e pinagem antes de energizar. O anúncio não fornece diagrama de ligação; consulte o datasheet oficial para os contatos do M12.

Como integrar o TD2261 a um sistema IO-Link?

Use um mestre compatível com IO-Link 1.1 e COM2 a 38,4 kBaud e valide os parâmetros de integração na documentação do fabricante. A ficha não informa um IODD disponível neste anúncio.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento sensor de temperatura cuja ficha especifica resistência nominal de 1000 Ω a 0 °C.

IO-Link

Interface de comunicação digital indicada para integrar o sensor a um mestre compatível.

COM2

Modo de transferência IO-Link com taxa de comunicação informada de 38,4 kBaud.

Saída 4 a 20 mA

Saída analógica de corrente para transmitir o sinal de medição a uma entrada compatível.

Grau de proteção IP

Classificação declarada para proteção do invólucro sob condições de ensaio específicas; não substitui a verificação das condições de instalação.
