Transmissor de Temperatura ifm TD2243 com Display

Pré-visualizar: TD2243 IFM - Transmissor Temp ifm Monitoramento fluidos Display 150mm IO-Link -50/150C

TD2243 IFM - Transmissor Temp ifm Monitoramento fluidos Display 150mm IO-Link -50/150C

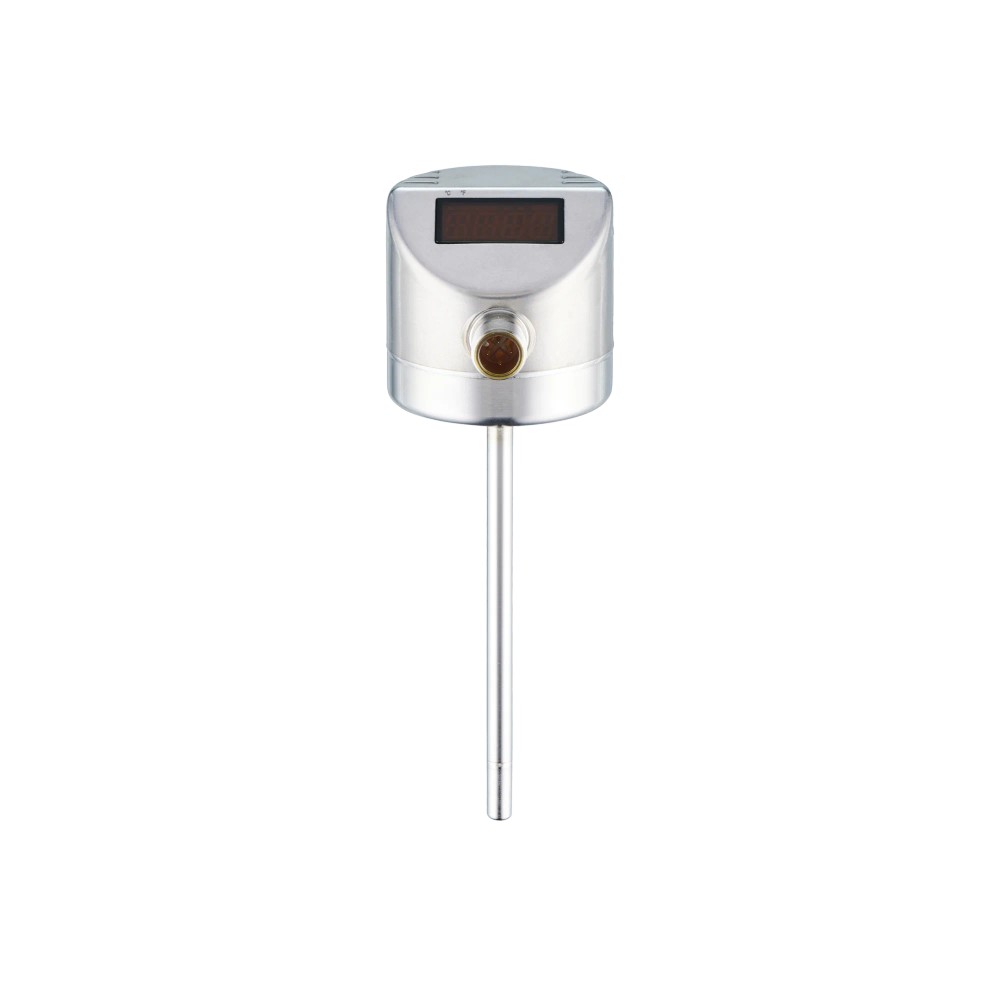

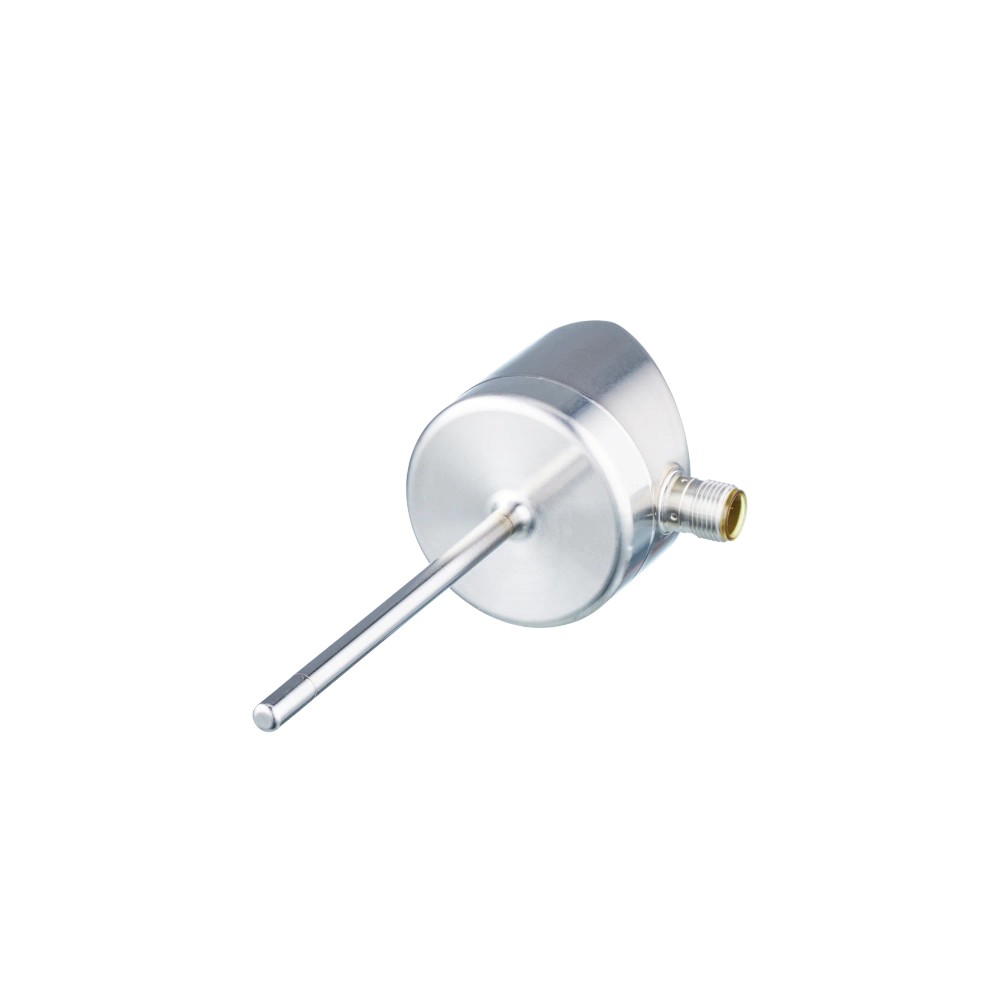

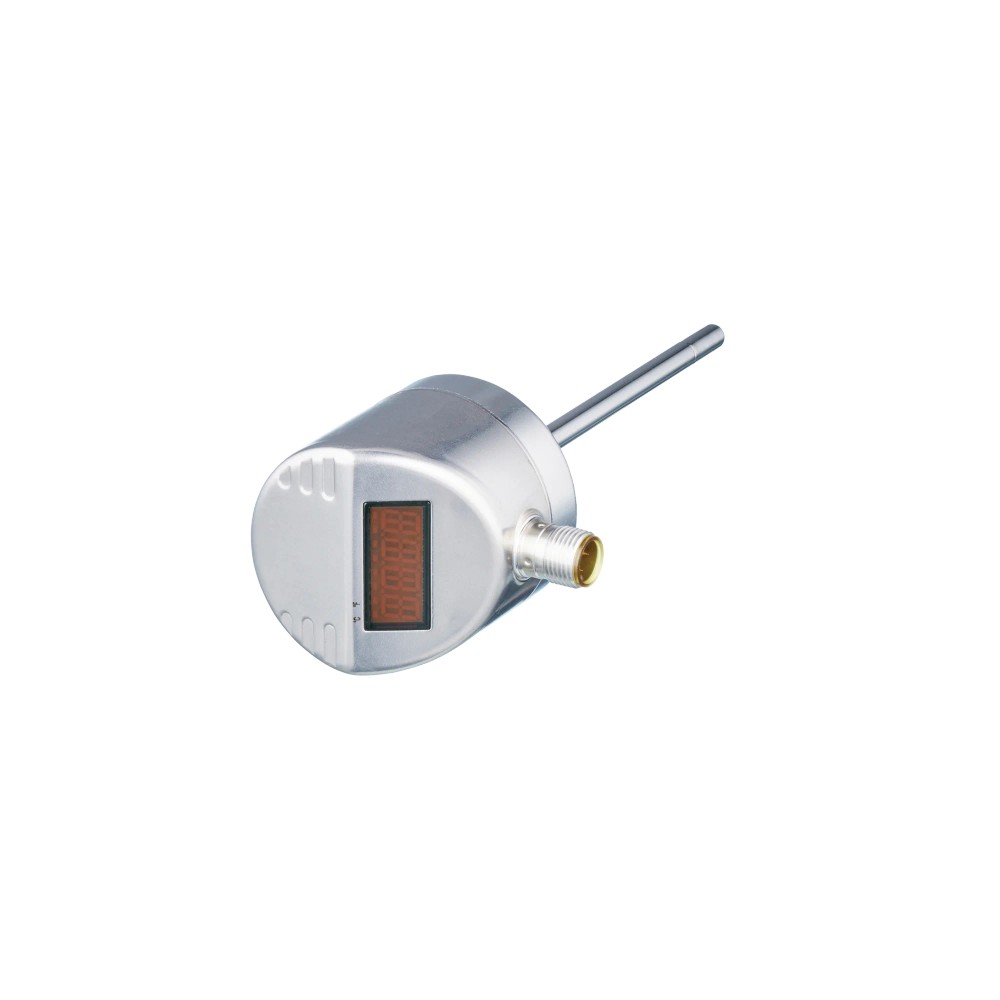

Imagem meramente ilustrativa

R$ 2.886,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2243
EAN: 4021179274210
NCM do produto: 90251990

Destaques do Produto Alcance -50...150 °C...mais

Fechar menu

Saiba mais sobre: "TD2243 IFM - Transmissor Temp ifm Monitoramento fluidos Display 150mm IO-Link -50/150C"

Destaques do Produto

Alcance

-50...150 °C

Comprimento

150 mm

Saída

IO-Link / 4-20 mA

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura com Display ifm TD2243 - 150mm

O TD2243 é um transmissor de temperatura industrial com display digital, desenvolvido pela ifm para monitoramento preciso de fluidos em condições exigentes. Ele combina a robustez da construção em aço inox com a flexibilidade da interface IO-Link e saída analógica 4-20mA. Com comprimento de haste de 150mm e alcance de medição de -50 a 150°C, é a escolha ideal para automação de processos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	TD2243
Comprimento	150 mm
Range	-50...150 °C
Pressão Máx.	160 bar
Saída	Analógica / IO-Link
Proteção	IP69K
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em sistemas hidráulicos e pneumáticos.
Aplicações em tanques e tubulações de fluidos líquidos ou gasosos.
Processos que exigem integração via IO-Link ou sinal analógico padrão 4-20mA.
Ambientes com exigência de vedação IP67/IP68/IP69K.

⚠ Considere outro se precisa de:

Instalação em processos com pressão superior a 160 bar.
Uso em fluidos quimicamente agressivos ao aço inox 1.4404.
Exposição a temperaturas do processo fora do range -50...150 °C.
Instalação em áreas de vibração mecânica extrema que excedam as normas DIN IEC 68-2-6.

APLICAÇÕES E USO

Monitoramento de temperatura em circuitos hidráulicos industriais.
Controle térmico em sistemas de arrefecimento de máquinas.
Medição em tanques de fluidos industriais.
Processos que utilizam IO-Link para diagnóstico remoto.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura com Display ifm TD2243 - 150mm, verifique estes pontos:

Quando escolher o TD2243

Ideal para processos que exigem visualização local através do display de 4 dígitos e integração digital via IO-Link em hastes de 150mm.

Quando buscar alternativas

Se a aplicação exigir comprimento de haste diferente de 150mm ou temperaturas de processo superiores a 150°C, busque outros modelos da linha TD.

ESPECIFICAÇÕES TÉCNICAS

Dados de Processo
Alcance de medição	-50...150 °C	Limite operacional de detecção
Resistência à pressão	160 bar	Limite de suportabilidade mecânica do fluido

Dados Elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação requerida
Conexão elétrica	M12	Interface de conexão física

Interfaces e Operação
Interface	IO-Link / Analógica	Protocolos de saída de dados
Display	LED 7 segmentos, 4 dígitos	Elemento de leitura local

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38,4 kBaud)

• Sinal Analógico 4...20 mA

Conexões

Elétrica M12, 4 polos, codificação A

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos Hidráulicos < 160 bar	✓	O sensor suporta pressões nominais de até 160 bar.
Aplicações Criogênicas (-100 °C)	✗	O range operacional é limitado a -50 °C.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura com Display ifm TD2243 - 150mm

Verifique a compatibilidade do local de instalação com a haste de 150mm.
Certifique-se de que a rosca ou flange de fixação esteja limpa.
Insira o sensor no processo, garantindo o aperto adequado para vedação.
Conecte o cabo M12 de 4 polos ao conector do transmissor.
Aperte o conector manualmente até sentir resistência (garantia de IP69K).
Configure os parâmetros através do IO-Link se necessário.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade no display.	Falha na vedação ou oxidação interna.	Verificar integridade do invólucro e aperto da conexão.
Dispositivo não inicializa ou não acende o display.	Tensão fora da faixa ou inversão de polaridade.	Medir tensão nos pinos do conector M12.
Leitura de temperatura estável mas incorreta (erro de offset).	Danos físicos na ponta da sonda ou acúmulo de detritos.	Limpar a haste e comparar com termômetro padrão.
Sinal analógico oscilando ou ausente.	Cabo mal conectado ou quebra de condutor interno.	Testar continuidade do cabo M12.

DOCUMENTAÇÃO TÉCNICA

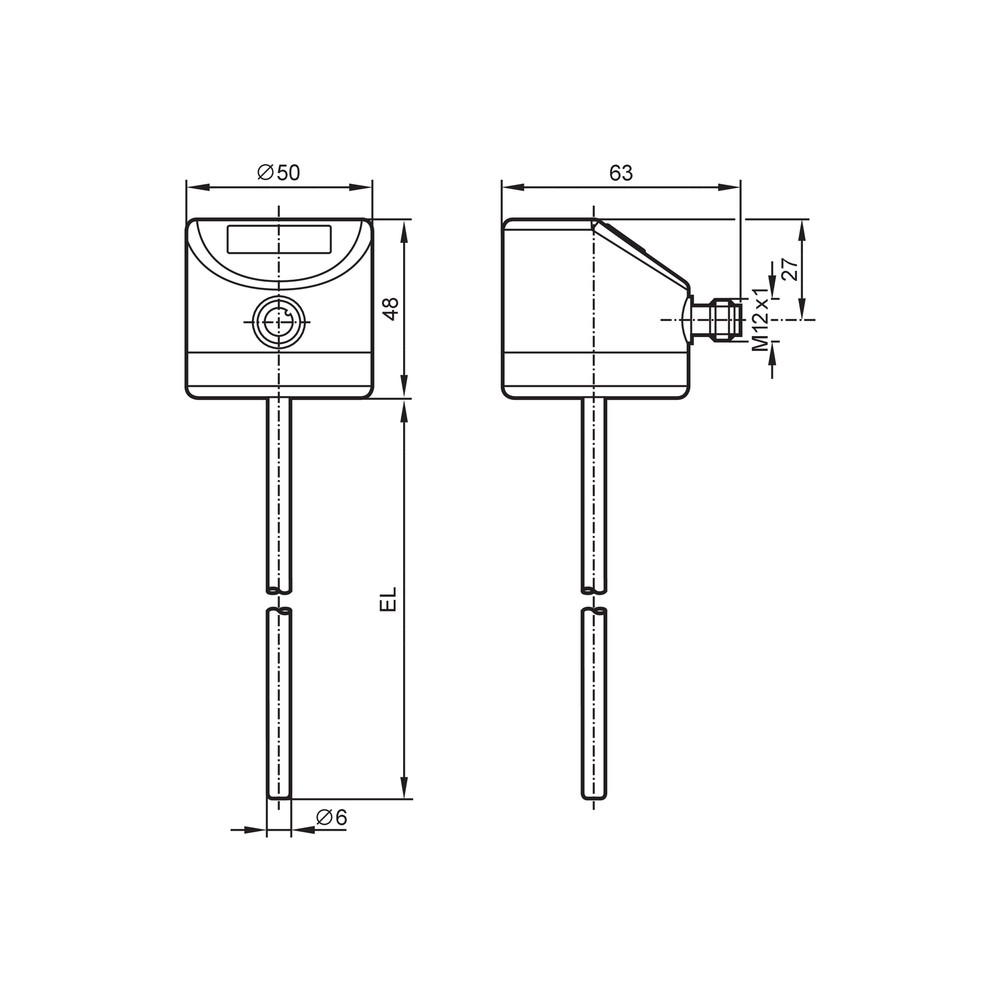

Datasheet Técnico TD2243 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor TD2243 da ifm e para que ele serve?

O TD2243 é um transmissor de temperatura eletrônico com display integrado, projetado para monitorar fluidos líquidos e gasosos em processos industriais, utilizando tecnologia Pt1000 de alta precisão.

Este modelo possui saída analógica ou digital?

Sim, ele possui interface IO-Link configurável e uma saída analógica de 4...20 mA, permitindo integração fácil em sistemas de automação modernos.

Existe alguma aplicação onde este transmissor não deve ser instalado?

Este transmissor não é indicado para aplicações que excedam a pressão de 160 bar ou que utilizem meios corrosivos não compatíveis com o aço inoxidável 1.4404 (316L).

Posso utilizar este transmissor em processos criogênicos ou de vapor sobreaquecido acima de 150°C?

O TD2243 é projetado para faixas de -50...150 °C; não utilize o dispositivo para temperaturas fora desta faixa operacional, pois pode haver danos ao sensor ou perda de precisão.

O que fazer se o display do transmissor não estiver ligado?

Se o display não acende, verifique se a tensão de alimentação (18...32 V DC) está correta nos pinos do conector M12 e se não há curto-circuito na linha.

Como diagnosticar uma leitura de temperatura incorreta?

Sintomas de leitura instável ou erro de medição podem indicar falha na imersão do sensor ou interferência eletromagnética; verifique o aterramento e a integridade da haste de 150mm.

Devo escolher este modelo com display ou um sensor comum sem display?

Este produto é um transmissor compacto com display. Se sua aplicação exige medição sem display ou com hastes de comprimento diferente, consulte a linha TD disponível no catálogo ifm.

O produto vem com acessórios de montagem ou preciso comprar algo extra?

O TD2243 é uma unidade completa (transmissor + display). Não é necessário comprar componentes adicionais para a medição, apenas os cabos de conexão M12 adequados à instalação.

Quais cuidados devo ter ao instalar o transmissor?

A instalação requer a inserção correta da sonda de 150 mm no processo. Certifique-se de usar conexões compatíveis com o padrão de fixação de 6 mm e aperte o conector M12 firmemente para garantir o grau de proteção IP69K.

Qual a procedência e garantia deste transmissor?

Este item é fabricado pela ifm electronic e conta com a garantia e suporte técnico originais da marca, conforme os termos de fornecimento industrial.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto que permite o diagnóstico e configuração remota do sensor. (Ref.: Interface de comunicação)

Pt1000

Elemento sensor de temperatura por resistência de platina (1000 Ohm a 0°C), conforme DIN EN 60751, classe A. (Ref.: Elemento de medição)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza. (Ref.: Grau de proteção)

1.4404

Aço inoxidável austenítico (316L) com excelente resistência à corrosão, ideal para meios em contato com o fluido. (Ref.: Materiais em contato)

Sinal Analógico

Saída de corrente 4...20 mA que varia proporcionalmente à grandeza medida. (Ref.: Corrente da saída analógica)
