TD2241 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm
IFM
TD2241

Transmissor de temperatura IFM TD2241 com display, IO-Link e 150mm. Alta precisão para monitoramento de fluidos líquidos e gasosos. Confira a qualidade IFM.

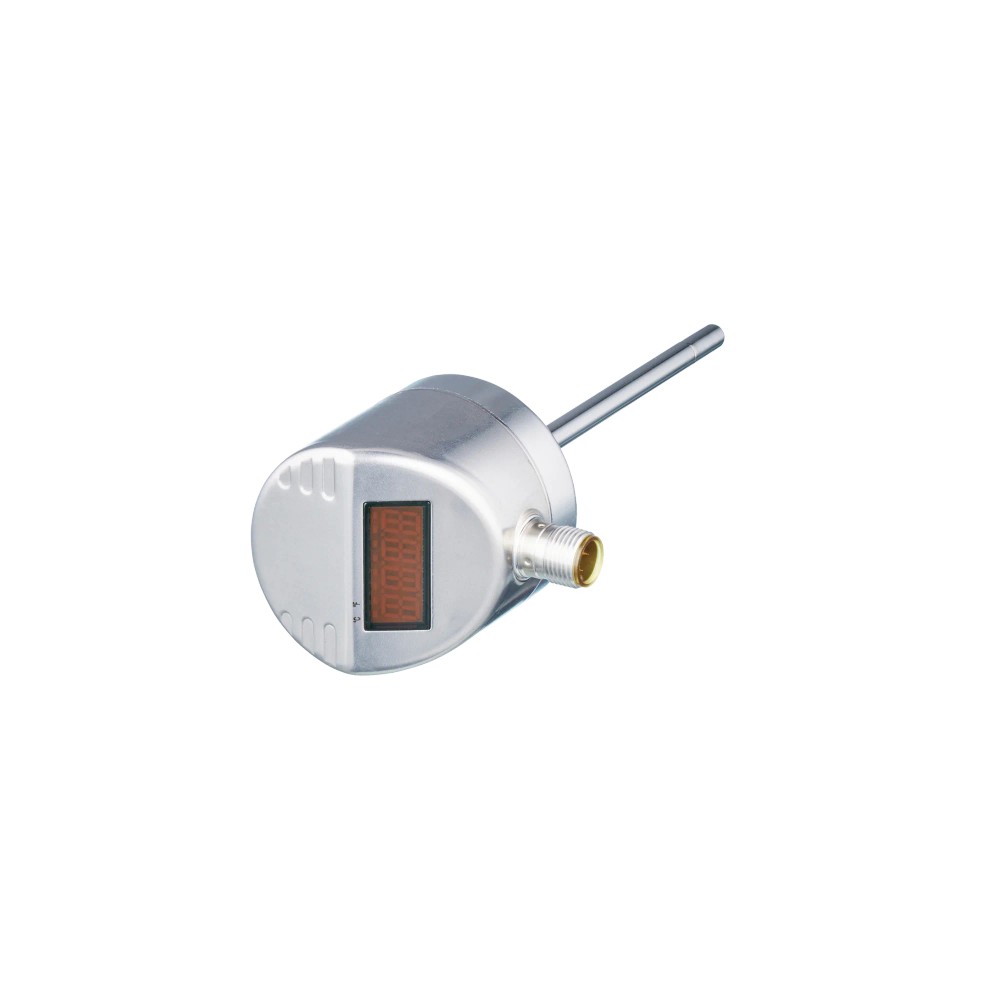

TD2241 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm
Imagem meramente ilustrativa

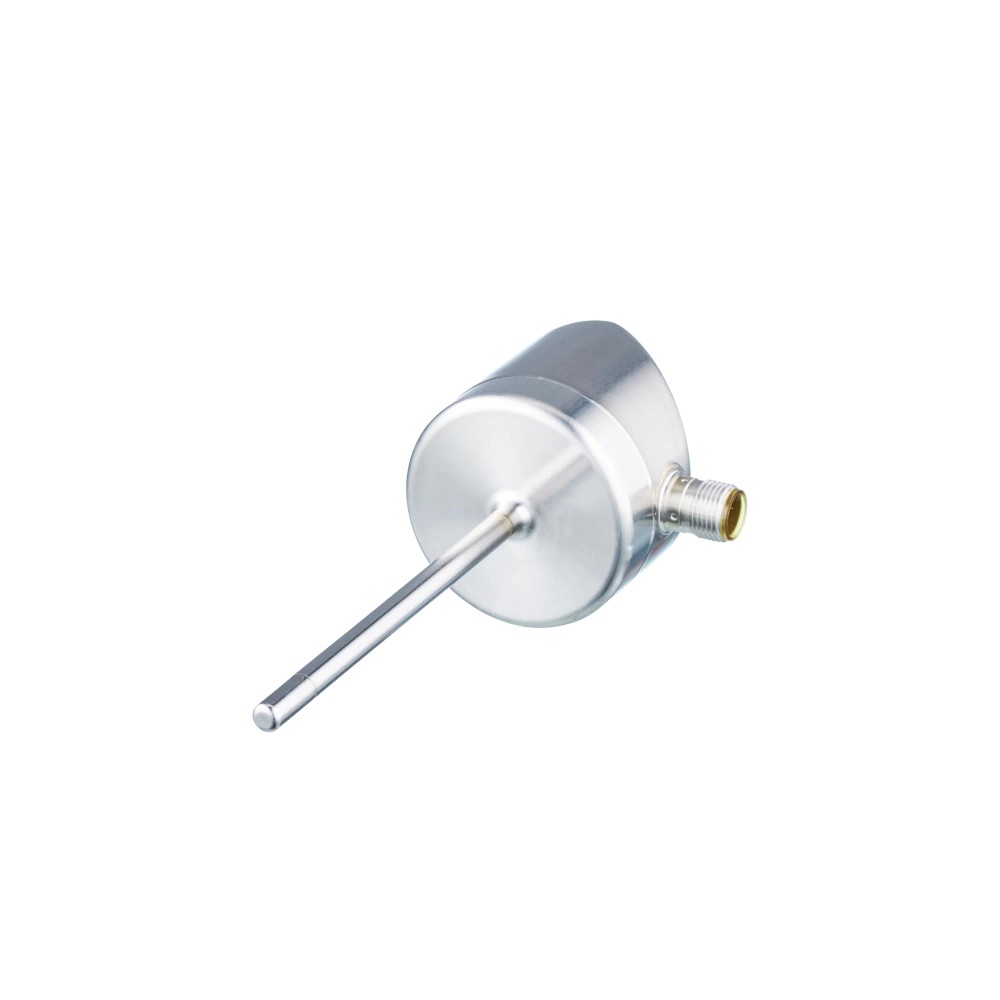

TD2241 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm
Imagem meramente ilustrativa

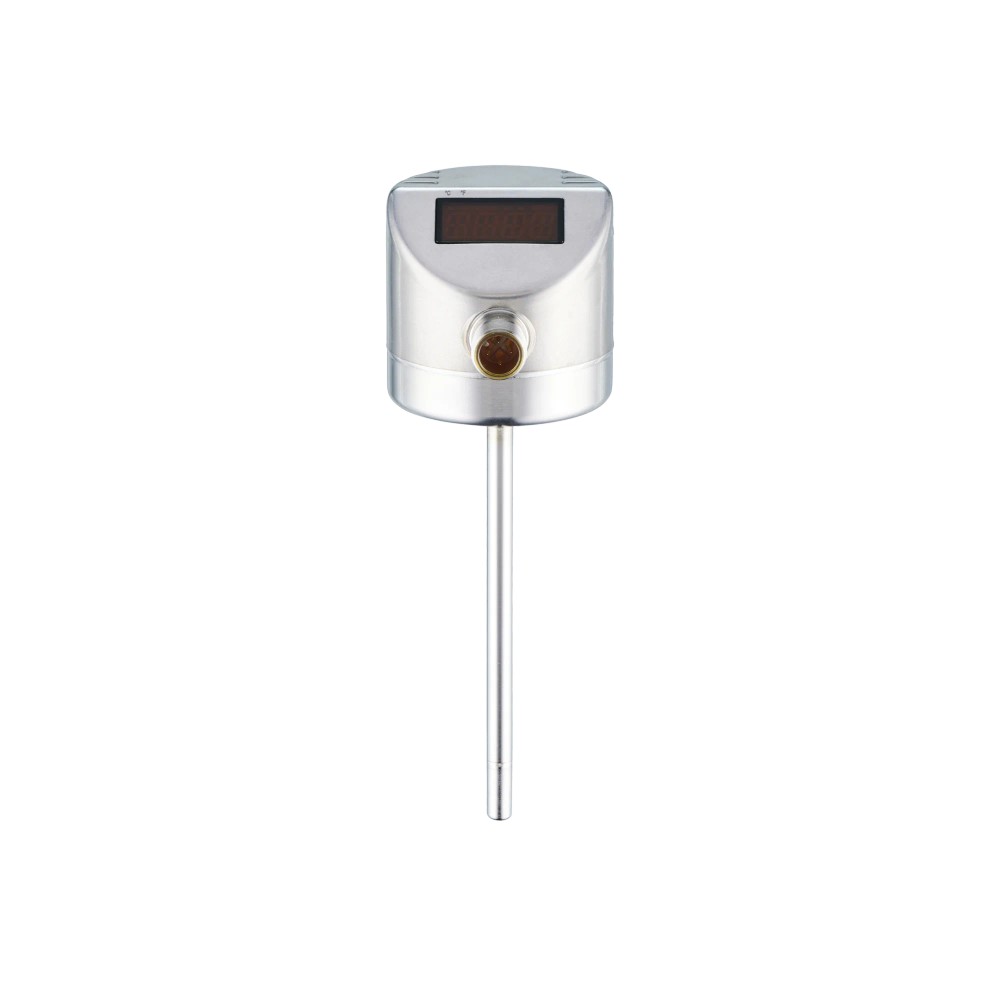

TD2241 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm
Imagem meramente ilustrativa
TD2241 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm
Imagem meramente ilustrativa
R$ 2.886,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • TD2241
  • 4021179274203
  • 90251990
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de medição -50...mais
Saiba mais sobre: "TD2241 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display, IO-Link, 150mm"

Destaques do Produto

Faixa de medição
-50 a 150 °C
Comprimento de instalação
150 mm
Saídas
4 a 20 mA e IO-Link
Conexão elétrica
M12, codificação A, 4 contatos
Resistência à pressão
Até 160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TD2241 com display, IO-Link e comprimento de instalação de 150 mm

O TD2241 é um transmissor de temperatura para monitorar fluidos líquidos e gasosos. Possui elemento Pt 1000 classe A, display LED de 4 dígitos e interface IO-Link, além de sinal analógico de 4 a 20 mA. Sua faixa de medição é de -50 a 150 °C e a resistência à pressão informada é de 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto Transmissor de temperatura com display
Elemento de medição 1 × Pt 1000, DIN EN 60751, classe A
Faixa de medição -50 a 150 °C (-58 a 302 °F)
Comprimento de instalação 150 mm
Resistência à pressão 160 bar (16 MPa)
Sinal de saída Analógico 4 a 20 mA e IO-Link
Conexão elétrica M12, codificação A, 4 contatos
Alimentação 18 a 32 V DC
Display LED de 7 segmentos, 4 dígitos; °C / °F
Grau de proteção IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Monitoramento de temperatura de fluidos líquidos e gasosos dentro da faixa de -50 a 150 °C.
  • Instalações que utilizem alimentação de 18 a 32 V DC e necessitem de sinal analógico de 4 a 20 mA e/ou comunicação IO-Link.
  • Aplicações cujo ponto de instalação aceite comprimento de inserção de 150 mm, adaptação de fixação de Ø 6 mm e pressão de até 160 bar.

⚠ Considere outro se precisa de:

  • Aplicações que exijam medir temperaturas abaixo de -50 °C ou acima de 150 °C.
  • Instalações com pressão de processo superior a 160 bar ou alimentação fora da faixa de 18 a 32 V DC.
  • Montagens que não aceitem a adaptação de fixação de Ø 6 mm ou o comprimento de inserção de 150 mm.

APLICAÇÕES E USO

  • Uso informado pelo fabricante: monitoramento de temperatura de fluidos líquidos e gasosos, respeitando a faixa de -50 a 150 °C e as condições de pressão especificadas.
  • Possibilidade de aplicação: integração a sistemas de automação que recebam sinal analógico de 4 a 20 mA ou comunicação IO-Link; confirmar configuração e compatibilidade do mestre IO-Link antes da instalação.
  • Possibilidade de aplicação: leitura local pelo display em instalações que aceitem o formato LED de 4 dígitos e a montagem de 150 mm com adaptação de fixação de Ø 6 mm.
  • Limitação: a ficha não respalda operação fora da faixa de medição, acima de 160 bar ou fora da faixa de alimentação especificada.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TD2241 com display, IO-Link e comprimento de instalação de 150 mm, verifique estes pontos:

Escolha o TD2241 quando
A instalação exigir monitoramento de fluidos líquidos ou gasosos, faixa de -50 a 150 °C, comprimento de inserção de 150 mm e comunicação IO-Link e/ou saída analógica de 4 a 20 mA.
Busque outra especificação quando
O processo operar fora da faixa de medição, superar 160 bar, exigir alimentação diferente de 18 a 32 V DC ou não aceitar a fixação de Ø 6 mm. Compare também o comprimento de instalação necessário com os 150 mm do produto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto Transmissor de temperatura com display Classificação do produto.
Substâncias medidas Fluidos líquidos e gasosos Meios de aplicação informados na ficha.
Elemento de medição 1 × Pt 1000; DIN EN 60751, classe A Elemento resistivo e referência de classe declarados pelo fabricante.
Faixa de medição
Alcance de medição -50 a 150 °C / -58 a 302 °F Limites de medição especificados.
Ajuste de fábrica -10 a 150 °C Configuração de fábrica informada; não substitui o alcance de medição.
Resolução do display 0,1 K Incremento de indicação especificado.
Dados elétricos
Tensão de operação 18 a 32 V DC; supply class 2 conforme cULus Faixa de alimentação especificada.
Consumo de corrente < 50 mA Limite de consumo informado.
Classe de proteção elétrica III Classificação declarada na ficha.
Proteção contra inversão de polaridade Sim Proteção informada pelo fabricante.
Proteção contra curto-circuitos Sim Proteção informada pelo fabricante.
Proteção contra sobrecarga Sim Proteção informada pelo fabricante.
Saídas
Quantidade de saídas analógicas 1 Número de saídas analógicas indicado.
Corrente da saída analógica 4 a 20 mA Sinal analógico especificado.
Carga máxima 300 Ω Carga máxima indicada para a saída.
Resolução da saída analógica 0,04 K Resolução declarada para a saída analógica.
Precisão da saída analógica ± 0,3 + (± 0,1 % MS) K Expressão de precisão conforme especificada na ficha; MS é mantido como indicado pelo fabricante.
Sinais de saída Analógico e IO-Link; configuráveis Tipos de sinal declarados.
Precisão e desvios
Coeficiente de temperatura 0,1 % da duração / 10 K Desvio em relação à condição de referência de 25 °C.
Interfaces e tempos de comunicação
Interface de comunicação IO-Link Interface digital especificada.
Revisão IO-Link 1.1 Revisão do protocolo informada.
Tipo de transferência IO-Link COM2, 38,4 kBaud Modo e taxa de transferência especificados.
Perfil IO-Link Smart Sensor – SSP 0 Generic Profiled Sensor Perfil de dispositivo indicado.
DeviceID 375 Identificador informado na ficha.
Tempo mínimo do ciclo do processo 2,3 ms Tempo mínimo especificado para o ciclo de processo.
Tempos de resposta
Retardo de prontidão 2 s Tempo informado até a prontidão do dispositivo.
Tempo de resposta dinâmico T05 / T09 1 s / 3 s Tempos de resposta declarados para T05 e T09.
Condições ambientais e resistência
Temperatura ambiente -25 a 80 °C Faixa ambiente de operação informada.
Temperatura de armazenamento -40 a 100 °C Faixa de armazenamento especificada.
Grau de proteção IP 67; IP 68; IP 69K Graus de proteção declarados; respeite as condições de instalação e uso do fabricante.
Resistência à pressão 160 bar / 16 MPa Limite de pressão indicado.
Resistência contra vácuo -1000 mbar / -0,1 MPa Valor de resistência a vácuo indicado.
Resistência a choques DIN IEC 68-2-27; 50 g (11 ms) Condição de ensaio indicada.
Resistência a vibrações DIN IEC 68-2-6; 10 g (10 a 2000 Hz) Condição de ensaio indicada.
Compatibilidade eletromagnética DIN EN 61000-6-2; DIN EN 61000-6-3 Normas EMC indicadas na ficha.
Dados mecânicos e conexão de processo
Comprimento de instalação EL 150 mm Comprimento de instalação especificado.
Diâmetro da sonda 6 mm Diâmetro informado para a sonda.
Conexão de processo Adaptação de fixação Ø 6 mm Interface mecânica de processo; confirme a montagem necessária.

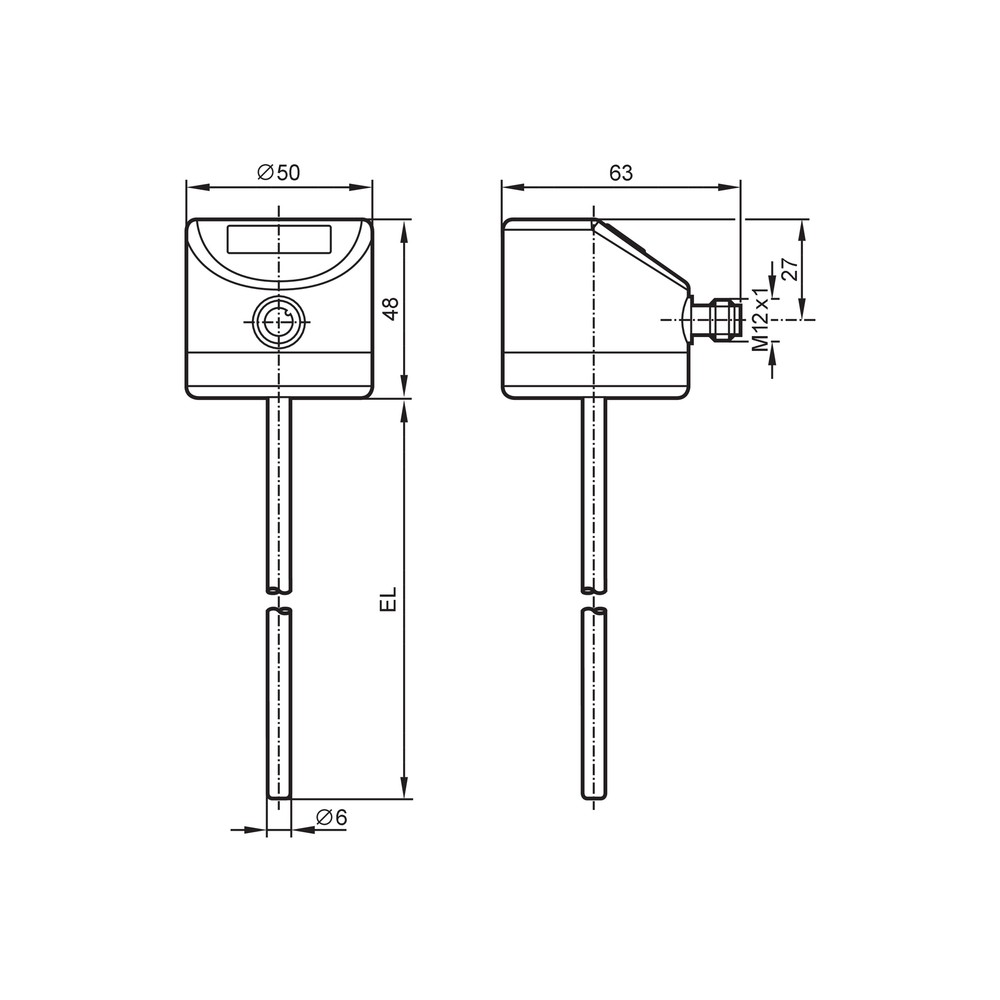

Dimensão informada Ø 6 mm; L = 198 mm Dimensão geral apresentada nos dados do produto; distinta do comprimento de instalação EL de 150 mm.
Invólucro Cilíndrico Formato informado.
Resistência à pressão 160 bar / 16 MPa Limite de pressão declarado para o produto.
Materiais e contato com o fluido
Materiais 1.4404 (aço inoxidável / 316L); PEI; FKM Materiais indicados na ficha.
Material em contato com o fluido Aço inoxidável 1.4404 / 316L eletropolido Material de contato declarado pelo fabricante.
Característica da superfície Ra/Rz Ra < 0,8 µm Rugosidade superficial informada.
Display e operação
Tipo de display LED de 7 segmentos, 4 dígitos Tecnologia e quantidade de dígitos especificadas.
Unidades do display °C / °F Unidades de indicação informadas.
Conexão elétrica
Conexão elétrica 1 × M12; codificação A; 4 contatos Tipo e configuração da conexão elétrica.
Dados adicionais
Unidades por embalagem 1 peça Quantidade indicada por embalagem.
Número de aprovação UL K001 Número informado na ficha.
MTTF 407 anos Valor declarado nos dados do produto; não representa garantia.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2, 38,4 kBaud; perfil Smart Sensor – SSP 0 Generic Profiled Sensor.
• Saída analógica de 4 a 20 mA; sinais de saída configuráveis conforme a ficha do produto.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC; consumo inferior a 50 mA. Verifique a atribuição dos pinos no datasheet antes de ligar.
Processo Adaptação de fixação Ø 6 mm; comprimento de instalação de 150 mm. A conexão de processo não deve ser confundida com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Sistema com entrada analógica de 4 a 20 mA e alimentação de 18 a 32 V DC ✓ A ficha especifica saída analógica de 4 a 20 mA e alimentação de 18 a 32 V DC; confira a carga máxima indicada de 300 Ω.
Sistema de automação com IO-Link 1.1 e comunicação COM2 ✓ A ficha informa interface IO-Link 1.1 e taxa COM2 de 38,4 kBaud; a compatibilidade do mestre deve ser validada na configuração do sistema.
Processo com fluidos líquidos ou gasosos, faixa de -50 a 150 °C e pressão até 160 bar ✓ Esses meios, a faixa de medição e o limite de pressão são informados para o produto; valide também a montagem de processo.
Processo acima de 150 °C, abaixo de -50 °C ou com pressão superior a 160 bar ✗ As condições excedem a faixa de medição ou o limite de pressão especificado.
Instalação que exija comprimento de inserção diferente de 150 mm ou adaptação de fixação diferente de Ø 6 mm ✗ A ficha informa comprimento de instalação de 150 mm e adaptação de fixação de Ø 6 mm; a adequação mecânica precisa ser confirmada para a montagem pretendida.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TD2241 com display, IO-Link e comprimento de instalação de 150 mm

  1. Confirme no datasheet que a faixa de temperatura, a pressão e o fluido do processo estão dentro dos limites declarados.
  2. Verifique se a posição de montagem aceita o comprimento de instalação de 150 mm e a adaptação de fixação de Ø 6 mm.
  3. Confira a compatibilidade dos materiais em contato com o fluido com os requisitos do processo; a ficha informa aço inoxidável 1.4404 / 316L eletropolido.
  4. Instale o sensor na conexão de processo adequada, seguindo as instruções do fabricante; os dados fornecidos não especificam torque de aperto.
  5. Conecte a alimentação de 18 a 32 V DC e a interface M12 de acordo com o esquema de pinos do datasheet.
  6. Configure e valide a leitura pretendida — saída de 4 a 20 mA ou IO-Link — e confira a indicação no display antes da operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
Não há indicação no display. Alimentação ausente ou fora da faixa especificada, ou problema na conexão elétrica. Meça a alimentação no conector e confirme 18 a 32 V DC; inspecione o encaixe M12 e a atribuição dos contatos no datasheet.
A leitura analógica permanece em valor incorreto ou não acompanha o processo. Configuração do sinal, ligação ou carga do circuito fora das condições especificadas. Verifique a configuração da saída, a ligação conforme o datasheet e se a carga não ultrapassa 300 Ω.
O controlador não estabelece comunicação IO-Link. Incompatibilidade de configuração do mestre, conexão ou parâmetros de comunicação. Confirme suporte a IO-Link 1.1 e COM2 a 38,4 kBaud, além da conexão e configuração do dispositivo.
A leitura de temperatura não corresponde à condição observada no processo. Ponto de inserção, montagem ou condição de processo fora dos limites e da configuração do sensor. Compare a temperatura do processo com a faixa de -50 a 150 °C e confirme comprimento de inserção, fixação e ajuste de fábrica no datasheet.

PERGUNTAS FREQUENTES

O que é o TD2241 e para que tipo de fluido ele serve?
É um transmissor de temperatura com display para monitoramento de fluidos líquidos e gasosos. A ficha especifica elemento Pt 1000 classe A.
O TD2241 funciona com IO-Link e saída de 4 a 20 mA?
Sim. A ficha informa interface IO-Link e uma saída analógica de 4 a 20 mA; confirme a configuração necessária no datasheet.
O que acompanha o TD2241?
A ficha informa uma peça por embalagem e não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo comercial do fornecimento.
Posso usar este transmissor acima de 150 °C?
Não conforme a faixa de medição especificada, que termina em 150 °C. Para temperaturas superiores, selecione um produto cuja faixa declarada cubra o processo.
Ele é compatível com um processo que ultrapassa 160 bar?
A ficha especifica resistência à pressão de 160 bar; portanto, não use essa especificação como respaldo para pressões superiores.
O display acende, mas a saída de 4 a 20 mA está incorreta: o que verifico?
Verifique primeiro a configuração do sinal, a ligação conforme o datasheet e a carga do circuito, que não deve exceder 300 Ω.
O controlador não reconhece o sensor por IO-Link; devo trocar o transmissor?
Antes de substituir, confirme que o mestre aceita IO-Link 1.1 e COM2 a 38,4 kBaud e revise a conexão e a configuração do dispositivo.
Como escolher entre o TD2241 e outro transmissor de temperatura?
Escolha o TD2241 quando forem adequados a faixa de -50 a 150 °C, a instalação de 150 mm e a fixação de Ø 6 mm. Se algum desses requisitos ou o limite de pressão não atender ao processo, compare com um modelo de especificação compatível.
O que devo conferir antes de instalar o TD2241?
Confira as condições de temperatura e pressão, a compatibilidade dos materiais com o fluido, a fixação de Ø 6 mm e o comprimento de inserção de 150 mm. Faça a ligação elétrica conforme o datasheet.
Qual é a procedência ou a garantia do produto?
A ficha técnica fornecida não informa condições de garantia. Para confirmar procedência comercial e condições aplicáveis, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

Pt 1000
Elemento resistivo de temperatura cuja especificação no produto é 1 × Pt 1000, classe A conforme DIN EN 60751 (Ref.: Elemento de medição).
IO-Link
Interface de comunicação digital especificada para o transmissor (Ref.: Interface de comunicação).
COM2
Tipo de transferência IO-Link indicado para o dispositivo, com taxa de 38,4 kBaud (Ref.: Tipo de transferência IO-Link).
4 a 20 mA
Faixa de corrente especificada para a saída analógica do transmissor (Ref.: Corrente da saída analógica).
Ra
Parâmetro de rugosidade superficial; a ficha informa Ra inferior a 0,8 µm (Ref.: Característica da superfície Ra/Rz).
