Transmissor de Temperatura ifm TD2231 com Display

Pré-visualizar: TD2231 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display LED IO-Link 100mm

TD2231 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display LED IO-Link 100mm

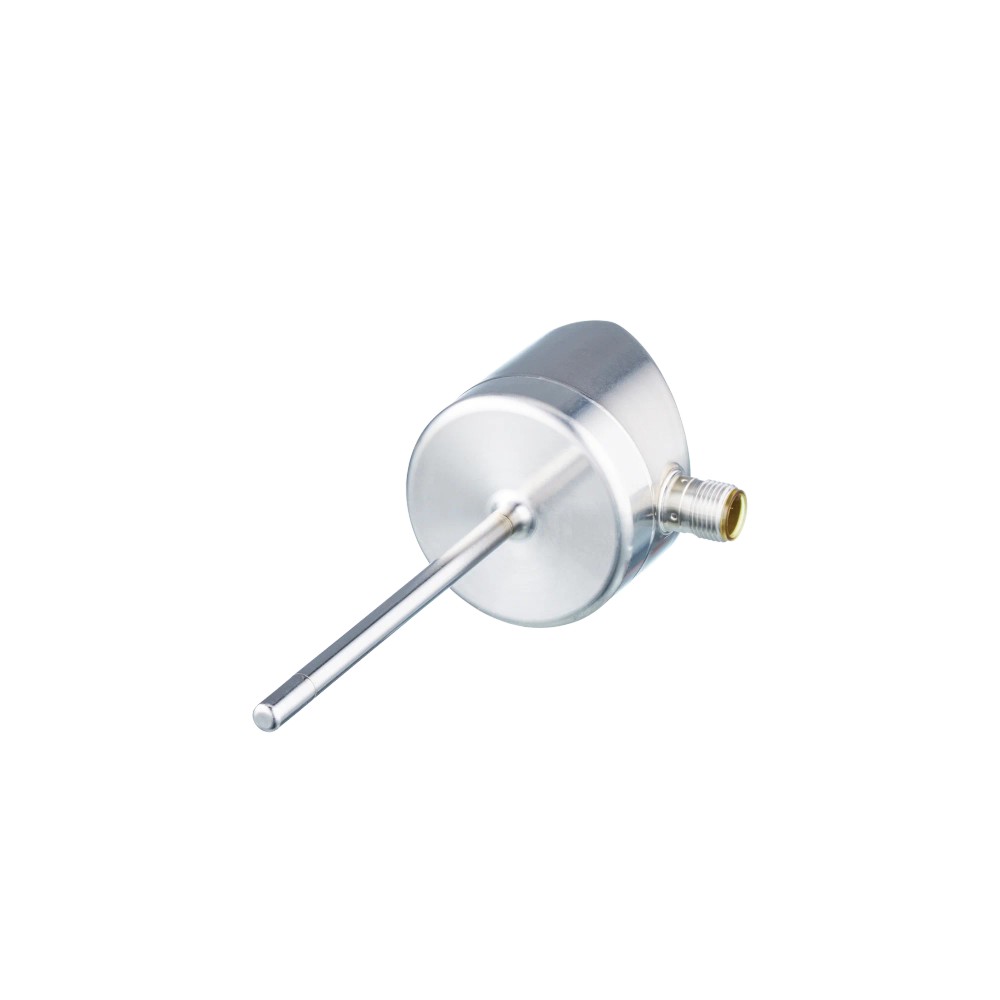

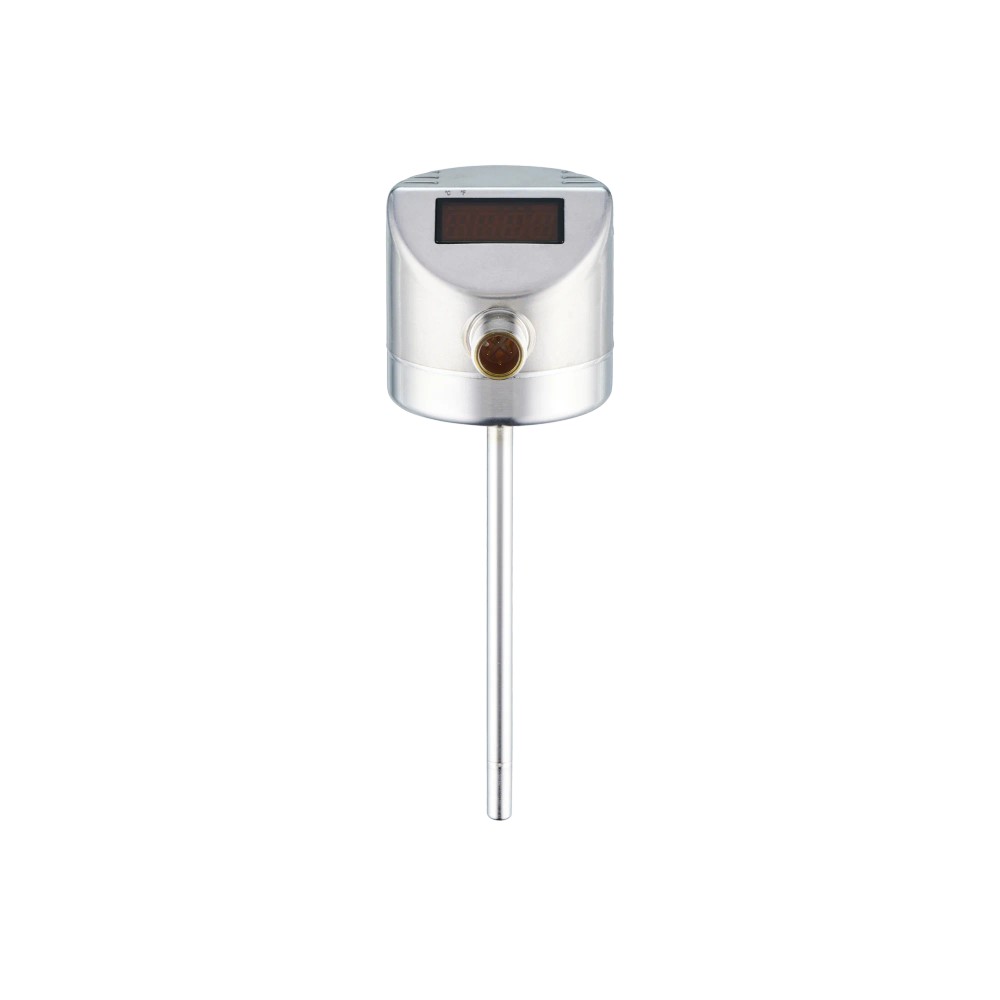

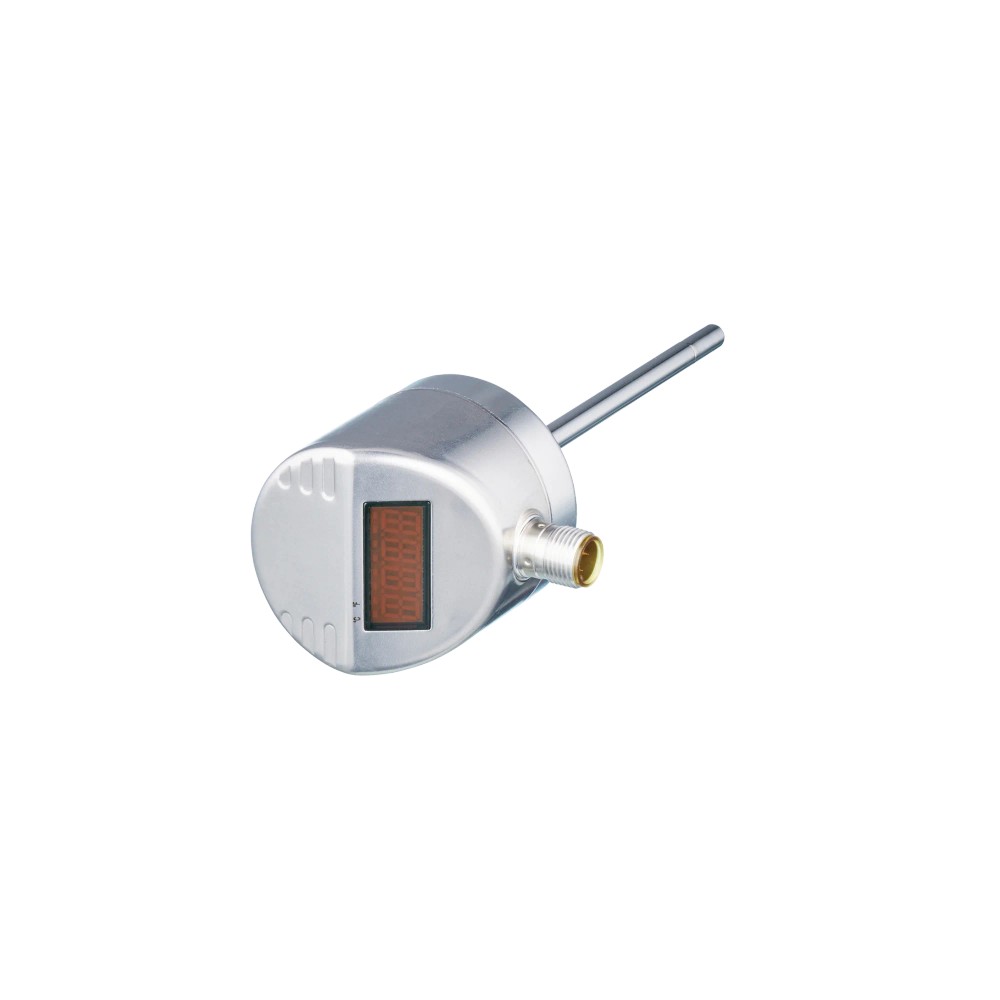

Imagem meramente ilustrativa

R$ 2.846,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TD2231
EAN: 4021179274173
NCM do produto: 90251990

Destaques do Produto Faixa de medição -50...mais

Fechar menu

Saiba mais sobre: "TD2231 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos Display LED IO-Link 100mm"

Destaques do Produto

Faixa de medição

-50 a 150 °C

Comprimento de instalação

100 mm

Diâmetro de fixação

6 mm

Saída analógica

4 a 20 mA

Comunicação

IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura ifm TD2231 com Display LED, IO-Link e Haste de 100 mm

O ifm TD2231 é um transmissor de temperatura com display, destinado à medição de temperatura em fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e oferece faixa de medição de -50 a 150 °C. Possui saída analógica de 4 a 20 mA, comunicação IO-Link e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt 1000, DIN EN 60751, classe A
Faixa de medição	-50 a 150 °C (-58 a 302 °F)
Comprimento de instalação	100 mm
Diâmetro da sonda/adaptação de fixação	6 mm
Resistência à pressão	160 bar / 16 MPa
Saída analógica	4 a 20 mA
Comunicação	IO-Link, revisão 1.1
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	18 a 32 V DC
Display	LED de 7 segmentos, 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa especificada de -50 a 150 °C, desde que a instalação e o processo respeitem os limites do sensor.
Aplicações que aceitem comprimento de instalação de 100 mm e adaptação de fixação de Ø 6 mm.
Sistemas com alimentação de 18 a 32 V DC e entrada compatível com sinal analógico de 4 a 20 mA ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura medida exceda a faixa de -50 a 150 °C.
Instalações que exijam pressão acima de 160 bar ou uma geometria de montagem diferente de comprimento de instalação de 100 mm e adaptação de fixação de Ø 6 mm.
Sistemas sem alimentação de 18 a 32 V DC, quando não houver uma interface elétrica adequada à especificação do produto.

APLICAÇÕES E USO

Medição de temperatura em fluidos líquidos ou gasosos em instalações que atendam à faixa de -50 a 150 °C e à resistência à pressão especificada. A ficha declara esses tipos de fluido; a adequação a cada processo depende da compatibilidade dos materiais e das condições reais de operação.
Monitoramento local de temperatura em equipamentos ou linhas de processo que permitam instalação de 100 mm e fixação de Ø 6 mm. O display LED permite leitura no próprio sensor.
Integração a sistemas de controle por sinal analógico de 4 a 20 mA ou IO-Link. A escolha entre interfaces depende da entrada disponível e da configuração do sistema; a ficha não detalha uma aplicação específica por setor.
A operação deve respeitar os limites de temperatura ambiente de -25 a 80 °C, alimentação de 18 a 32 V DC e pressão de até 160 bar. Verifique também a compatibilidade dos materiais em contato com o fluido e as condições de montagem.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura ifm TD2231 com Display LED, IO-Link e Haste de 100 mm, verifique estes pontos:

Escolha o TD2231 quando

A aplicação exigir medição de temperatura entre -50 e 150 °C, instalação de 100 mm, adaptação de fixação de Ø 6 mm e monitoramento local pelo display, com sinal analógico de 4 a 20 mA e/ou comunicação IO-Link.

Avalie outra configuração quando

A temperatura de processo ultrapassar a faixa especificada, a pressão superar 160 bar, ou a geometria de montagem não corresponder aos 100 mm de comprimento de instalação e Ø 6 mm da adaptação. Confirme os requisitos da instalação e do sistema de controle antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de temperatura com display	Identificação do equipamento.
Marca	ifm	Fabricante indicado no cadastro do produto.
Modelo	TD2231	Código de identificação do produto.
Substâncias de aplicação	Fluidos líquidos e gasosos	Tipos de substância informados na ficha.

Elemento de medição e faixa
Elemento de medição	1 x Pt 1000	Elemento sensor informado pelo fabricante.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe especificadas para o Pt 1000.
Alcance de medição	-50 a 150 °C / -58 a 302 °F	Faixa de medição especificada.
Ajuste de fábrica	-10 a 150 °C	Configuração de fábrica; não confundir com o alcance de medição.
Unidade de display/status	°C / °F	Unidades indicadas para o display/status.
Resolução do display	0,1 K	Resolução indicada para a apresentação no display.

Dados elétricos
Tensão de operação	18 a 32 V DC	Limites especificados de alimentação; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção informada para a conexão elétrica.
Proteção contra curto-circuitos	Sim	Proteção informada para as saídas.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saídas e sinais
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Corrente da saída analógica	4 a 20 mA	Sinal de saída analógico informado pelo fabricante.
Sinais de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal indicados no cadastro técnico.
Carga máxima	300 Ω	Carga máxima informada para a saída.
Resolução da saída analógica	0,04 K	Resolução indicada para a saída analógica.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Expressão de precisão conforme informada na ficha; MS não é expandido no cadastro.

Comunicação e interface
Interface de comunicação	IO-Link	Interface digital indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo indicado para o ciclo do processo.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado no cadastro do produto.
DeviceID	375	Identificador no modo de operação padrão.

Tempos de resposta
Tempo dinâmico T05	1 s	Tempo de resposta T05 informado pelo fabricante.
Tempo dinâmico T09	3 s	Tempo de resposta T09 informado pelo fabricante.
Retardo de prontidão	2 s	Tempo informado até a prontidão do equipamento.

Condições ambientais e resistência
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente especificados.
Temperatura de armazenamento	-40 a 100 °C	Limites indicados para armazenamento.
Grau de proteção IP	IP67, IP68 e IP69K	Classificações declaradas na ficha; devem ser consideradas conforme as condições de ensaio e instalação do fabricante.
Resistência à pressão	160 bar / 16 MPa	Limite de pressão informado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência contra vácuo indicado na ficha.
Resistência a choques	DIN IEC 68-2-27: 50 g (11 ms)	Ensaio e condição declarados pelo fabricante.
Resistência a vibrações	DIN IEC 68-2-6: 10 g (10 a 2000 Hz)	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas EMC indicadas no cadastro.

Dados mecânicos e materiais
Comprimento de instalação EL	100 mm	Comprimento de instalação especificado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Conexão de processo	Adaptação de fixação Ø 6 mm	Tipo e dimensão de conexão de processo indicados.
Formato do invólucro	Cilíndrico	Formato indicado no cadastro.
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material e acabamento especificados para as superfícies em contato com o fluido.
Característica superficial das superfícies em contato	Ra < 0,8 µm	Rugosidade superficial indicada na ficha.
Materiais de construção	1.4404 (aço inoxidável 316L), PEI e FKM	Materiais indicados para a construção do produto.
Dimensões informadas no cadastro	Ø 6 mm; L = 148 mm	Dimensão total indicada no cadastro; o comprimento de instalação especificado separadamente é 100 mm.
Peso	257,5 g	Peso informado no cadastro técnico.

Display e elementos de operação
Tipo de display	LED de 7 segmentos, 4 dígitos	Descrição do display indicada na ficha.
Possui display	Sim	Presença de display indicada no anúncio.

Dados adicionais
Coeficiente de temperatura	0,1 % de duração / 10 K	Valor informado para desvio da condição de referência de 25 °C.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Número de aprovação UL	K001	Número informado no cadastro técnico.
MTTF	407 anos	Valor de MTTF informado no conjunto de dados; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud; tempo mínimo de ciclo do processo de 2,3 ms.

• Sinal analógico de 4 a 20 mA; uma saída analógica, configurável conforme os dados do produto.

• Perfil IO-Link: Smart Sensor - SSP 0 Generic Profiled Sensor. DeviceID 375 no modo de operação padrão.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos. Alimentação de 18 a 32 V DC; consumo de corrente inferior a 50 mA. A conexão elétrica deve ser compatível com a pinagem indicada pelo fabricante.

Processo Adaptação de fixação Ø 6 mm; comprimento de instalação de 100 mm. A compatibilidade mecânica depende da geometria correspondente no ponto de montagem. A ficha informa aplicações em fluidos líquidos e gasosos e resistência à pressão de 160 bar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada analógica de 4 a 20 mA e alimentação de 18 a 32 V DC.	✓	A ficha especifica saída analógica de 4 a 20 mA e tensão de operação de 18 a 32 V DC; confirme também a conexão M12 e a pinagem.
Sistema com IO-Link compatível com revisão 1.1 e comunicação COM2.	✓	A ficha informa IO-Link 1.1 e transferência COM2 a 38,4 kBaud.
Ponto de instalação que aceite comprimento de instalação de 100 mm e adaptação de fixação Ø 6 mm.	✓	Essas são as dimensões de instalação indicadas para o produto; a adequação mecânica deve ser verificada no conjunto.
Processo com temperatura fora da faixa de -50 a 150 °C.	✗	A temperatura estaria fora da faixa de medição especificada.
Processo com pressão superior a 160 bar.	✗	A pressão excederia a resistência à pressão especificada de 160 bar.
Instalação que exige conexão elétrica diferente de M12 codificação A, 4 contatos, sem interface ou adaptação apropriada.	✗	A conexão elétrica do produto é especificada como M12, codificação A, com 4 contatos.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura ifm TD2231 com Display LED, IO-Link e Haste de 100 mm

Confirme que a faixa de temperatura do processo, a pressão e a temperatura ambiente estão dentro dos limites especificados para o TD2231.
Verifique a adequação mecânica do ponto de montagem à adaptação de fixação Ø 6 mm e ao comprimento de instalação de 100 mm; consulte o desenho dimensional.
Confirme que os materiais em contato com o fluido são compatíveis com o processo e que as superfícies de montagem estão adequadas à instalação prevista.
Conecte a alimentação de 18 a 32 V DC por meio da conexão M12 codificação A, 4 contatos, seguindo a pinagem oficial do fabricante.
Integre a saída de 4 a 20 mA ou IO-Link ao sistema de controle compatível e confirme a configuração de entrada correspondente.
Após a energização, aguarde o retardo de prontidão especificado e verifique a indicação no display e o sinal recebido pelo sistema de controle.

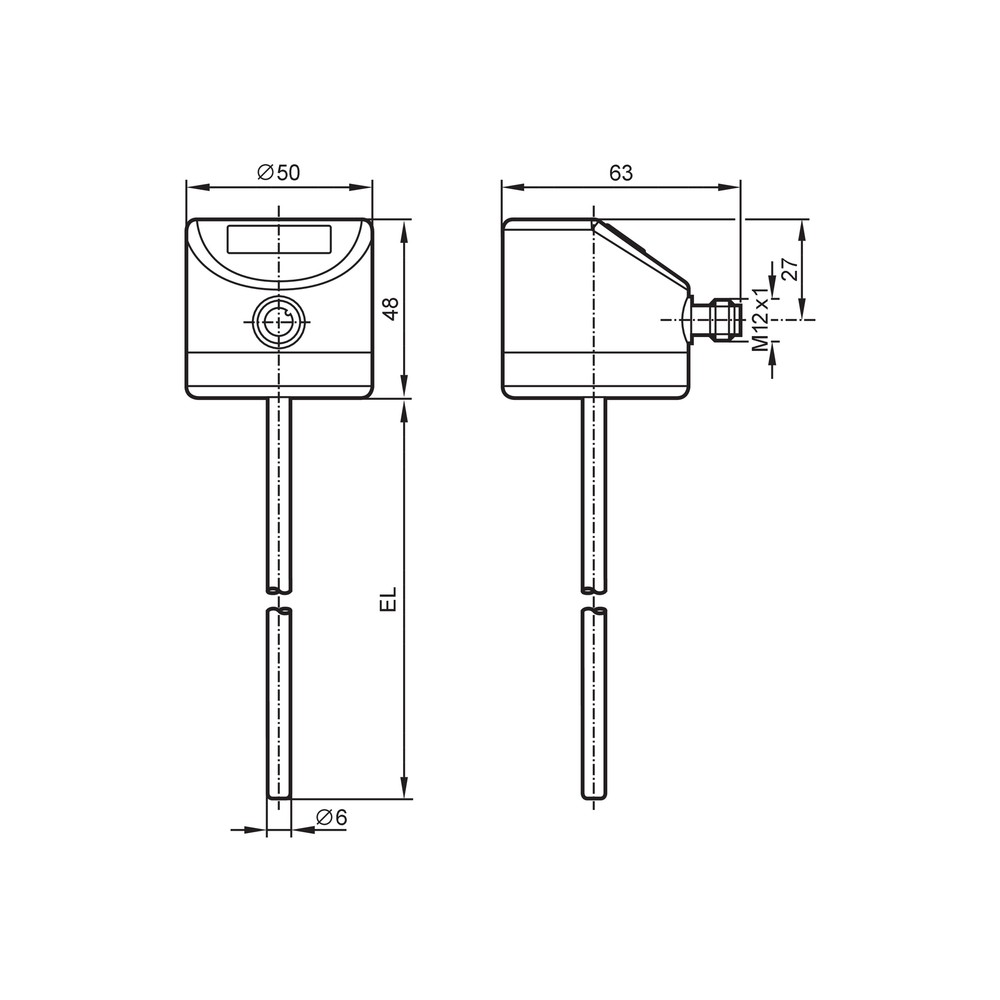

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema de controle não recebe sinal de temperatura.	Alimentação ausente ou fora da faixa especificada, conexão M12/pinagem incorreta ou configuração incompatível da entrada analógica ou IO-Link.	Meça a alimentação no conector, confira a pinagem no documento oficial e valide se a entrada do controlador está configurada para a interface utilizada.
A leitura do processo parece fora da faixa esperada.	A configuração de escala ou unidade do sistema de controle pode não corresponder ao sinal ou à faixa configurada no transmissor.	Compare a configuração da entrada do controlador com o sinal selecionado e confira o valor indicado localmente no display.
A medição demora a estabilizar após a instalação.	O tempo de resposta do elemento e as condições térmicas do ponto de medição podem influenciar a estabilização percebida.	Verifique a instalação no ponto de medição e compare o comportamento com os tempos de resposta T05 de 1 s e T09 de 3 s especificados.
O equipamento apresenta falha ou perde comunicação de forma intermitente.	Conexão elétrica instável, condição ambiental fora dos limites ou problema na configuração da comunicação podem interromper o sinal.	Inspecione o conector e o cabeamento, confirme alimentação e temperatura ambiente dentro dos limites e revise os parâmetros IO-Link ou da entrada analógica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TD2231 em português (Datasheet) Desenho em escala do TD2231 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TD2231 e para que serve?

É um transmissor de temperatura ifm com elemento Pt 1000, display e saída analógica/IO-Link. Serve para monitorar a temperatura de fluidos líquidos e gasosos dentro da faixa especificada.

O TD2231 funciona com IO-Link e saída de 4 a 20 mA?

Sim. A ficha especifica IO-Link 1.1 e uma saída analógica de 4 a 20 mA; confirme a configuração desejada e a compatibilidade do controlador.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Acessórios adicionais não estão especificados nos dados disponíveis.

Posso usar este transmissor acima de 150 °C?

Não dentro da faixa de medição especificada: o limite superior informado é 150 °C. Para uma faixa diferente, selecione um produto cuja ficha cubra a temperatura do processo.

Ele serve para uma instalação que exige haste de 200 mm?

A ficha deste modelo informa comprimento de instalação de 100 mm. Não é possível confirmar compatibilidade com uma instalação que exija 200 mm.

O display acende, mas o controlador não mostra a temperatura: o que verifico?

Confira primeiro a conexão M12 e a alimentação de 18 a 32 V DC. Depois valide se a entrada do controlador está configurada para 4 a 20 mA ou IO-Link, conforme a interface utilizada.

A leitura fica instável; devo trocar o sensor?

Não necessariamente. Verifique alimentação, cabeamento, conexão, configuração do controlador e condições ambientais antes da substituição.

Quando escolher o TD2231 em vez de um transmissor sem IO-Link?

Escolha o TD2231 quando a aplicação exigir display local e integração por IO-Link ou sinal analógico de 4 a 20 mA. A decisão depende das interfaces disponíveis no sistema de controle.

Preciso comprar um kit de instalação junto com o TD2231?

A ficha não indica kit ou acessórios inclusos. Confira os requisitos mecânicos e elétricos da instalação e selecione separadamente os itens necessários, se aplicável.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18 a 32 V DC e conexão M12 codificação A com 4 contatos. Consulte a documentação oficial para confirmar a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Pt 1000

Elemento de medição resistivo de temperatura identificado na ficha como 1 x Pt 1000, classe A. (Ref.: DIN EN 60751, classe A.)

IO-Link

Interface de comunicação digital indicada para integração do transmissor com sistemas compatíveis. (Ref.: revisão 1.1; COM2, 38,4 kBaud.)

Saída analógica 4 a 20 mA

Sinal de corrente analógico especificado para transmitir a medição ao sistema de controle. (Ref.: corrente da saída analógica 4 a 20 mA.)

Grau de proteção IP

Classificação declarada para a proteção do equipamento contra ingresso conforme condições definidas pelas normas aplicáveis. (Ref.: IP67, IP68 e IP69K.)

Parâmetro de rugosidade média aritmética da superfície, usado para especificar acabamento superficial. (Ref.: Ra < 0,8 µm nas superfícies em contato.)
