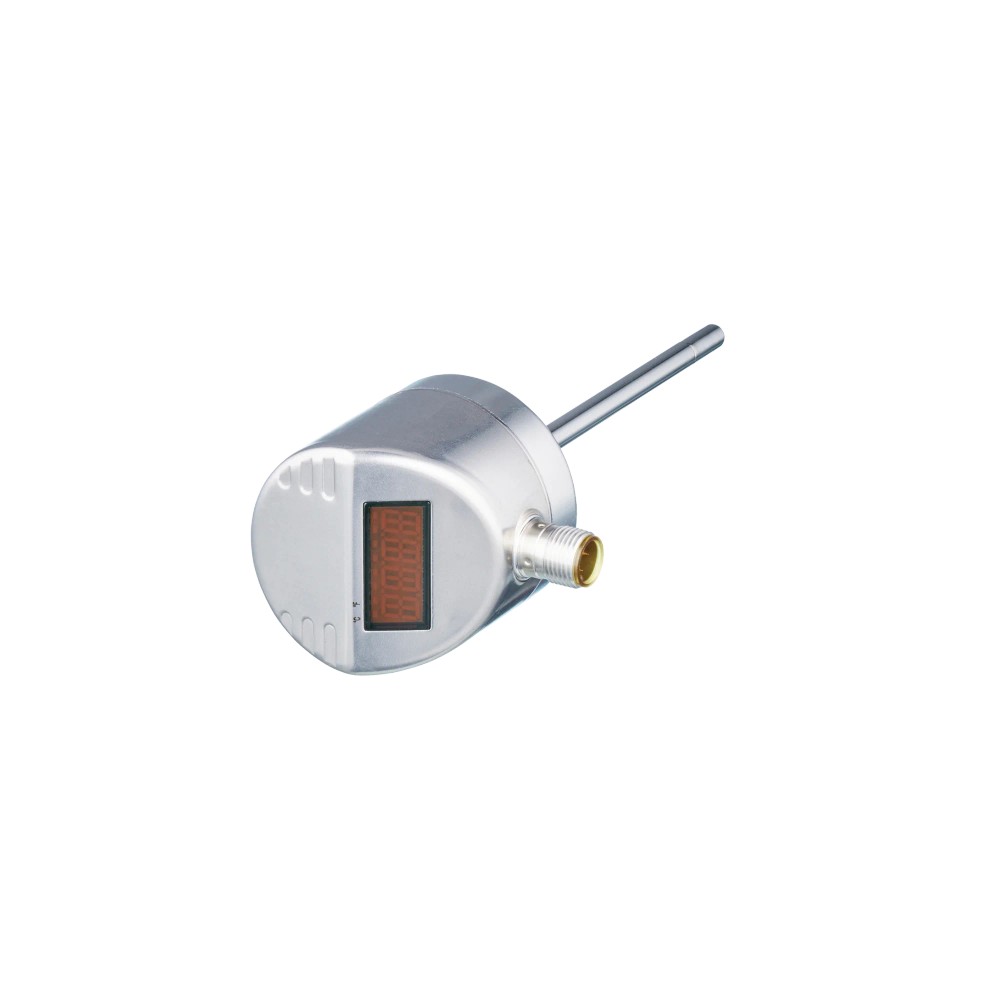

Imagem meramente ilustrativa

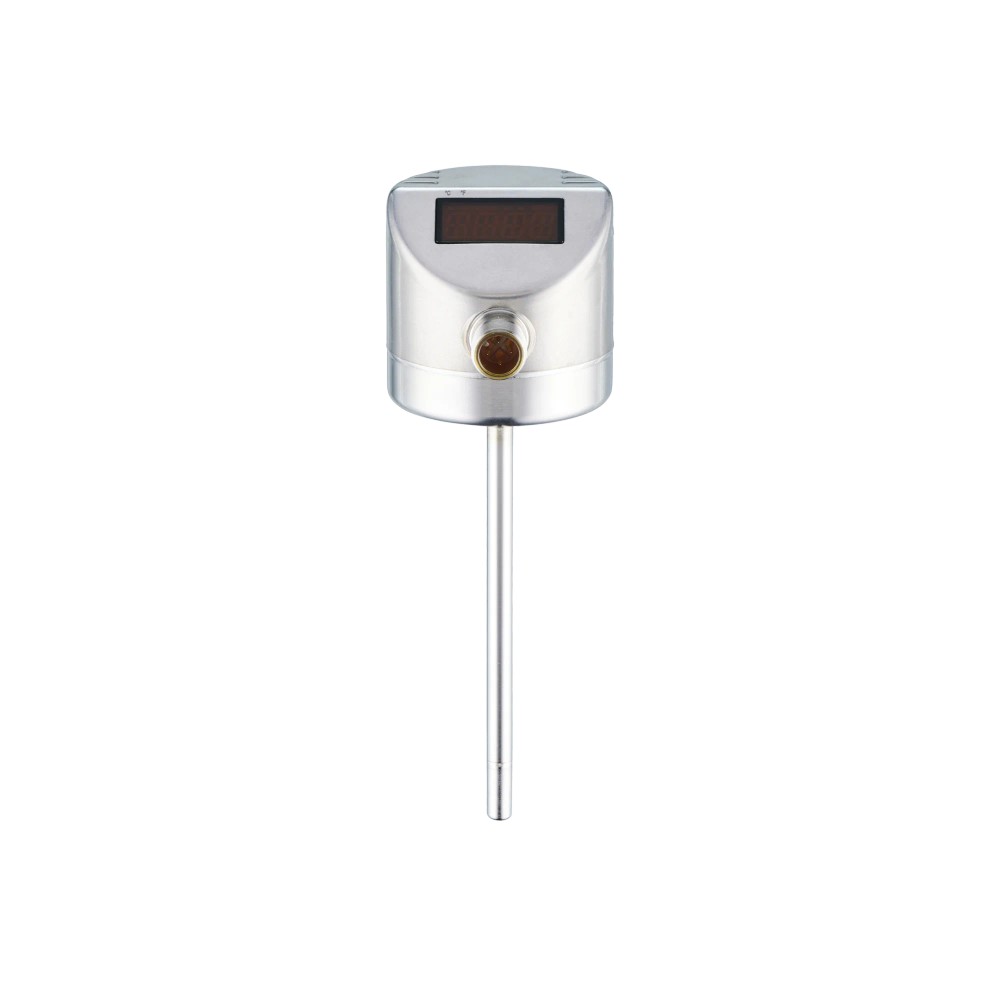

Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 2.812,56
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TD2211
- EAN: 4021179274142
- NCM do produto: 90251990
Destaques do Produto
Faixa de temperatura...mais
Saiba mais sobre: "TD2211 IFM - Transmissor de Temperatura ifm Monitoramento de fluidos IO-Link -50 a 150°C"
Destaques do Produto
Faixa de temperatura
-50…150 °C
Tipo de saída
4…20 mA e IO-Link
Elemento sensor
Pt 1000, classe A
Instalação no processo
Comprimento 50 mm; adaptação Ø 6 mm
Conexão elétrica
M12, A-coded, 4 contatos
Pressão
Até 160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Transmissor de temperatura com display ifm TD2211, IO-Link, Pt 1000, -50 a 150 °C
O ifm TD2211 é um transmissor de temperatura com display para medição de fluidos líquidos e gasosos. Utiliza elemento Pt 1000 classe A e oferece saída analógica de 4…20 mA e comunicação IO-Link. Mede de -50 a 150 °C, tem comprimento de instalação de 50 mm e resistência à pressão de 160 bar. A conexão elétrica é M12 de 4 contatos, codificação A.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -50…150 °C (-58…302 °F) |
| Elemento de medição | 1 x Pt 1000, DIN EN 60751, classe A |
| Sinais de saída | Analógico 4…20 mA e IO-Link; configuráveis |
| Pressão admissível | 160 bar / 16 MPa |
| Comprimento de instalação | 50 mm |
| Conexão de processo | Adaptação de fixação Ø 6 mm |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Display | LED de 7 segmentos, 4 dígitos |
| Alimentação | 18…32 V DC |
| Proteção do invólucro | IP 67, IP 68 e IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de temperatura de fluidos líquidos ou gasosos dentro da faixa de -50…150 °C, quando a conexão de processo Ø 6 mm e o comprimento de instalação de 50 mm forem adequados à montagem.
- Instalações que aceitem sinal analógico de 4…20 mA ou comunicação IO-Link e alimentação de 18…32 V DC.
- Aplicações cujo limite de pressão não exceda 160 bar e que sejam compatíveis com os materiais em contato com o fluido: aço inoxidável 1.4404/316L eletropolido.
⚠ Considere outro se precisa de:
- Não selecionar para temperaturas de processo inferiores a -50 °C ou superiores a 150 °C.
- Não utilizar em processo cuja pressão exceda 160 bar.
- Não considerar a conexão M12 como conexão de processo: M12 é elétrica; o processo utiliza adaptação de fixação Ø 6 mm.
- Não presumir compatibilidade química com um fluido específico sem verificar os materiais e a documentação do fabricante.
APLICAÇÕES E USO
- Aplicação documentada: medição de temperatura de fluidos líquidos e gasosos, considerando a faixa do instrumento e os limites de processo especificados.
- Possibilidade de aplicação: monitoramento de temperatura em linha com leitura local pelo display e transmissão de sinal analógico 4…20 mA ou IO-Link; confirmar compatibilidade do fluido e do sistema de controle antes da instalação.
- Para uso sob pressão, manter-se dentro do limite informado de 160 bar e verificar se a conexão de processo Ø 6 mm e o comprimento de instalação de 50 mm atendem ao conjunto mecânico.
- A temperatura ambiente especificada é -25…80 °C; não confundir esse limite ambiental com a faixa de medição do fluido, que é -50…150 °C.
COMO ESCOLHER
Antes de comprar o Transmissor de temperatura com display ifm TD2211, IO-Link, Pt 1000, -50 a 150 °C, verifique estes pontos:
Escolha o TD2211 quando
A aplicação exigir medição entre -50 e 150 °C, elemento Pt 1000 classe A, montagem com adaptação de fixação Ø 6 mm e comprimento de instalação de 50 mm, além de saída 4…20 mA e/ou IO-Link.
Avalie outra configuração quando
A faixa térmica, o limite de pressão de 160 bar, a conexão de processo Ø 6 mm ou a conexão elétrica M12 de 4 contatos não atenderem ao projeto. Confirme também a compatibilidade dos materiais com o fluido e os requisitos do sistema de controle.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm | Identificação do fabricante informada no anúncio. |
| Modelo | TD2211 | Código do produto. |
| Tipo de produto | Transmissor de temperatura com display | Descrição do equipamento. |
| Fluidos indicados | Fluidos líquidos e gasosos | Substâncias indicadas na ficha; verificar compatibilidade dos materiais com cada fluido. |
| GTIN | 4021179274142 | Identificador comercial do produto. |
| Medição e elemento sensor | ||
|---|---|---|
| Faixa de medição | -50…150 °C / -58…302 °F | Faixa declarada de medição. |
| Ajuste de fábrica | -10…150 °C | Configuração de fábrica informada; diferente da faixa total de medição. |
| Elemento de medição | 1 x Pt 1000, conforme DIN EN 60751, classe A | Tipo e classe do elemento sensor. |
| Resolução do display | 0,1 K | Incremento de indicação especificado. |
| Unidade de display | °C / °F | Unidades indicadas para leitura. |
| Saídas e desempenho de medição | ||
|---|---|---|
| Sinais de saída | Analógico e IO-Link; configuráveis | Modos de saída informados na ficha. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Corrente da saída analógica | 4…20 mA | Tipo e faixa do sinal de corrente. |
| Resolução da saída analógica | 0,04 K | Resolução especificada para a saída analógica. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Precisão declarada; MS conforme notação da ficha técnica. |
| Carga máxima | 300 Ω | Limite de carga indicado para a saída. |
| Coeficiente de temperatura | 0,1 % de duração / 10 K | Especificado para desvio da condição de referência de 25 °C. |
| Retardo de prontidão | 2 s | Tempo informado até a prontidão. |
| Tempo de resposta T05 / T09 | 1 s / 3 s | Tempos dinâmicos de resposta especificados. |
| Alimentação e proteção elétrica | ||
|---|---|---|
| Tensão de operação | 18…32 V DC | Faixa de alimentação; a ficha cita supply class 2 conforme cULus. |
| Consumo de corrente | < 50 mA | Limite informado para consumo. |
| Classe de proteção elétrica | III | Classe de proteção especificada. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC declaradas. |
| Interface e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital especificada. |
| Revisão IO-Link | 1.1 | Revisão declarada na ficha. |
| Tipo de transferência IO-Link | COM2 (38,4 kBaud) | Velocidade/tipo de transferência informado. |
| Perfil IO-Link | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil indicado na ficha. |
| DeviceID | 375 | Identificador do dispositivo informado. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Tipo de conexão elétrica; consultar o datasheet para pinagem. |
| Condições de processo e materiais | ||
|---|---|---|
| Resistência à pressão | 160 bar / 16 MPa | Limite de pressão informado. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor especificado para vácuo. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 / 316L eletropolido | Material informado para as superfícies em contato com o fluido. |
| Rugosidade das superfícies em contato | Ra < 0,8 µm | Característica da superfície especificada. |
| Materiais de construção | 1.4404 (aço inoxidável / 316L); PEI; FKM | Materiais listados para construção; verificar compatibilidade química da aplicação. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25…80 °C | Faixa de temperatura ambiente de operação informada. |
| Temperatura de armazenamento | -40…100 °C | Faixa de armazenamento especificada. |
| Grau de proteção | IP 67; IP 68; IP 69K | Graus de proteção declarados; instalação e conexão devem respeitar as condições do fabricante. |
| Resistência a choques | DIN IEC 68-2-27; 50 g (11 ms) | Condição de ensaio especificada. |
| Resistência a vibrações | DIN IEC 68-2-6; 10 g (10…2000 Hz) | Condição de ensaio especificada. |
| Dados mecânicos e montagem | ||
|---|---|---|
| Conexão de processo | Adaptação de fixação Ø 6 mm | Interface mecânica de processo indicada. |
| Diâmetro da sonda | 6 mm | Diâmetro informado. |
| Comprimento de instalação EL | 50 mm | Comprimento de instalação especificado. |
| Dimensão indicada | Ø 6 / L = 98 mm | Dimensão geral registrada na ficha de catálogo; verificar desenho dimensional para montagem. |
| Invólucro | Cilíndrico | Formato do invólucro indicado. |
| Peso | 254,5 g | Massa informada no conjunto de atributos do produto. |
| Display e operação | ||
|---|---|---|
| Tipo de display | LED de 7 segmentos, 4 dígitos | Formato do display. |
| Unidade de indicação | °C / °F | Unidades de leitura especificadas. |
| Conformidade e dados adicionais | ||
|---|---|---|
| Certificado UL, número de aprovação | K001 | Número de aprovação informado. |
| MTTF | 407 anos | Valor declarado na ficha; não representa garantia ou vida útil assegurada. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| NCM | 9025.19.90 | Classificação fiscal informada. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 375.
• Saída analógica de corrente 4…20 mA, configurável.
Conexões
Elétrica
1 x M12, codificação A, 4 contatos. Alimentação de 18…32 V DC; consumo de corrente inferior a 50 mA. A ficha não especifica pinagem nesta descrição; consultar o datasheet para ligação elétrica.
Processo
Adaptação de fixação Ø 6 mm; comprimento de instalação EL de 50 mm. A conexão M12 é elétrica e não deve ser confundida com a conexão de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de CLP ou sistema de aquisição compatível com sinal analógico de 4…20 mA, com alimentação e carga dentro dos limites especificados. | ✓ | O transmissor fornece uma saída analógica de corrente 4…20 mA; a carga máxima especificada é 300 Ω. |
| Mestre IO-Link que suporte IO-Link 1.1 e COM2 a 38,4 kBaud. | ✓ | A ficha identifica IO-Link 1.1 e tipo de transferência COM2 (38,4 kBaud). |
| Processo com temperatura dentro de -50…150 °C e pressão de até 160 bar, usando montagem compatível com Ø 6 mm e EL 50 mm. | ✓ | Esses limites e dimensões constam nas especificações do produto; a adequação química do fluido ainda deve ser confirmada. |
| Instalação que exija temperatura de processo acima de 150 °C ou abaixo de -50 °C. | ✗ | A condição excede a faixa de medição informada. |
| Circuito que exija saída de tensão em vez de saída de corrente 4…20 mA ou comunicação IO-Link. | ✗ | A ficha especifica saída analógica de corrente 4…20 mA e IO-Link, não saída de tensão. |
INSTALAÇÃO
Como instalar o Transmissor de temperatura com display ifm TD2211, IO-Link, Pt 1000, -50 a 150 °C
- Confirme no projeto que a faixa de temperatura, pressão, temperatura ambiente e materiais são adequados ao processo.

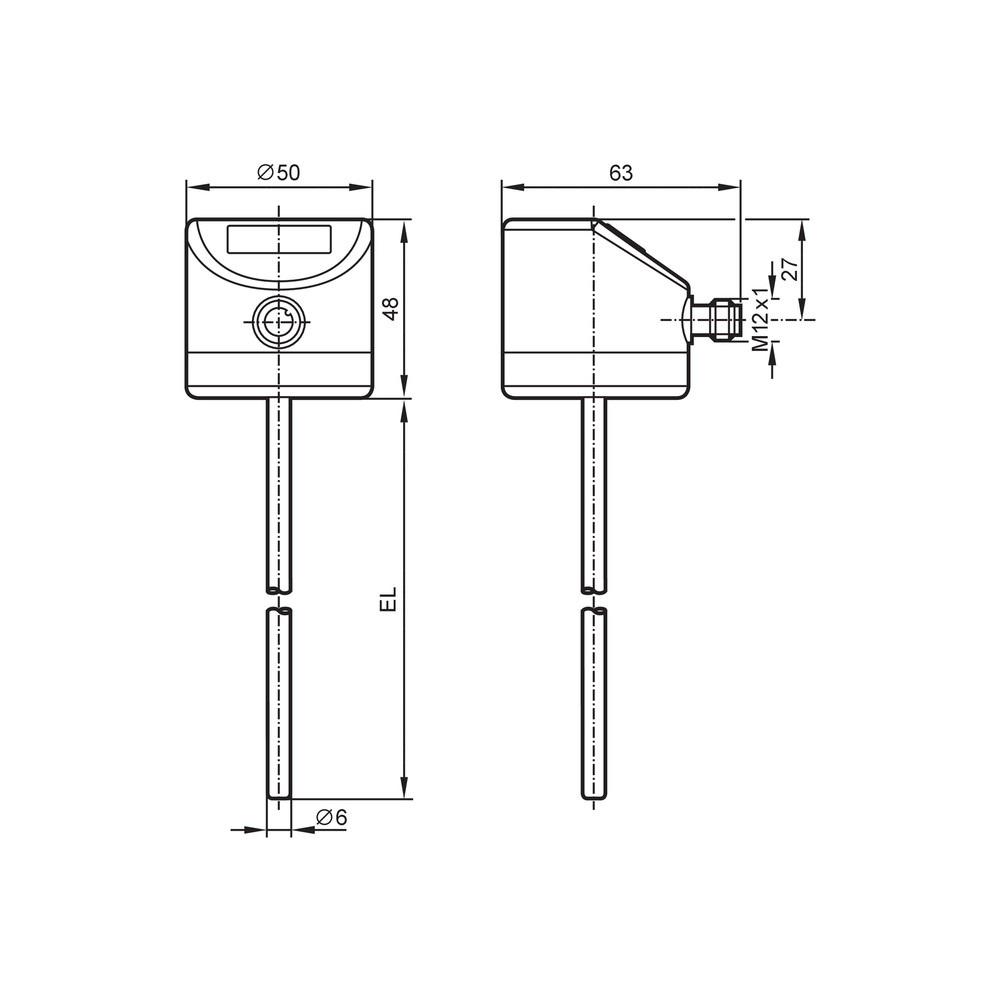

- Verifique no desenho dimensional o espaço disponível e a compatibilidade da montagem com a adaptação de fixação Ø 6 mm e o comprimento de instalação de 50 mm.
- Instale o transmissor na conexão de processo compatível, respeitando os requisitos mecânicos definidos para o conjunto; a ficha resumida não informa torque de aperto.
- Conecte a alimentação de 18…32 V DC usando conexão M12 A-coded de 4 contatos; consulte o datasheet para a pinagem e o esquema elétrico.
- Ligue a saída analógica 4…20 mA ou configure a comunicação IO-Link conforme a arquitetura de controle; verifique carga máxima de 300 Ω para a saída analógica.
- Após energizar, confira a indicação no display, o sinal recebido pelo controlador e a ausência de vazamentos ou condições de processo acima dos limites especificados.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não recebe sinal analógico estável ou não indica a temperatura esperada. | Possível erro de ligação, alimentação fora da faixa ou carga do circuito acima do limite especificado. | Verifique alimentação de 18…32 V DC, ligação conforme o datasheet e carga do circuito; o limite informado para a saída é 300 Ω. |
| O mestre não estabelece comunicação IO-Link. | Configuração incompatível de interface, revisão ou taxa de transferência, ou conexão elétrica incorreta. | Confirme suporte a IO-Link 1.1 e COM2 a 38,4 kBaud no mestre e confira a ligação M12 conforme a documentação do fabricante. |
| A leitura no display difere da temperatura esperada. | A condição de processo pode estar fora da faixa de medição, ou a configuração de fábrica pode não corresponder ao intervalo operacional pretendido. | Compare a temperatura do processo com a faixa -50…150 °C e verifique se o ajuste de fábrica -10…150 °C atende à aplicação. |
| Há vazamento ou comportamento irregular após a instalação. | Possível incompatibilidade da montagem, da vedação ou dos materiais com a condição de processo; a ficha resumida não identifica uma causa única. | Inspecione a montagem e a conexão de processo, confirme pressão dentro do limite de 160 bar e valide a compatibilidade química dos materiais com o fluido. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o TD2211 e para quem ele serve?
É um transmissor de temperatura da ifm para monitoramento de fluidos líquidos e gasosos. É destinado a sistemas que aceitem saída analógica 4…20 mA ou comunicação IO-Link.
O produto tem display e quais sinais disponibiliza?
Sim. Possui display LED de 7 segmentos e 4 dígitos, além de saída analógica 4…20 mA e interface IO-Link.
O TD2211 serve para medir temperaturas acima de 150 °C ou abaixo de -50 °C?
Não. A faixa de medição informada é de -50 a 150 °C; processos fora desse intervalo excedem a especificação.
Posso instalar o TD2211 em um processo com pressão superior a 160 bar?
Não, a ficha informa resistência à pressão de até 160 bar. A pressão de processo deve permanecer dentro desse limite.
O display está aceso, mas o controlador não recebe o sinal; o que verifico?
Verifique alimentação, ligação elétrica conforme o datasheet e a entrada do controlador. Para a saída analógica, confira também se a carga não ultrapassa 300 Ω.
O mestre IO-Link não reconhece o transmissor; preciso trocar o sensor?
Antes de trocar, confirme que o mestre suporta IO-Link 1.1 e COM2 a 38,4 kBaud e verifique a conexão M12 conforme a pinagem do fabricante.
É melhor comprar este modelo ou um transmissor apenas analógico?
O TD2211 oferece saída 4…20 mA e IO-Link, além de display local. Se a instalação exigir outra faixa de temperatura, outro tipo de saída ou outra conexão, compare as especificações do modelo alternativo.
O que acompanha o produto: cabo, conector ou kit de instalação?
A ficha informa uma peça por embalagem, mas não lista cabo, conector ou kit como itens inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.
Como faço a ligação elétrica do TD2211?
A conexão elétrica é M12, codificação A, com 4 contatos. Use o esquema de ligação do datasheet para identificar a pinagem antes de energizar.
O produto inclui acessórios ou documentação de instalação?
Não há acessórios listados como inclusos na ficha. O datasheet e o desenho dimensional estão disponíveis nos links desta página para consulta de ligação e montagem.
GLOSSÁRIO TÉCNICO
Pt 1000
Elemento resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C; neste produto, especificado como classe A. (Ref.: DIN EN 60751, classe A)
IO-Link
Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)
4…20 mA
Sinal analógico de corrente usado para transmitir a variável medida a uma entrada compatível. (Ref.: saída analógica 4…20 mA)
IP 69K
Grau de proteção declarado para o invólucro; a adequação depende das condições de instalação e dos critérios definidos pelo fabricante. (Ref.: IP 67; IP 68; IP 69K)
Ra
Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,8 µm nas superfícies em contato com o fluido)
