Transmissor de Temperatura IFM TCC551

Pré-visualizar: TCC551 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link 1000mm G 1/2

TCC551 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link 1000mm G 1/2

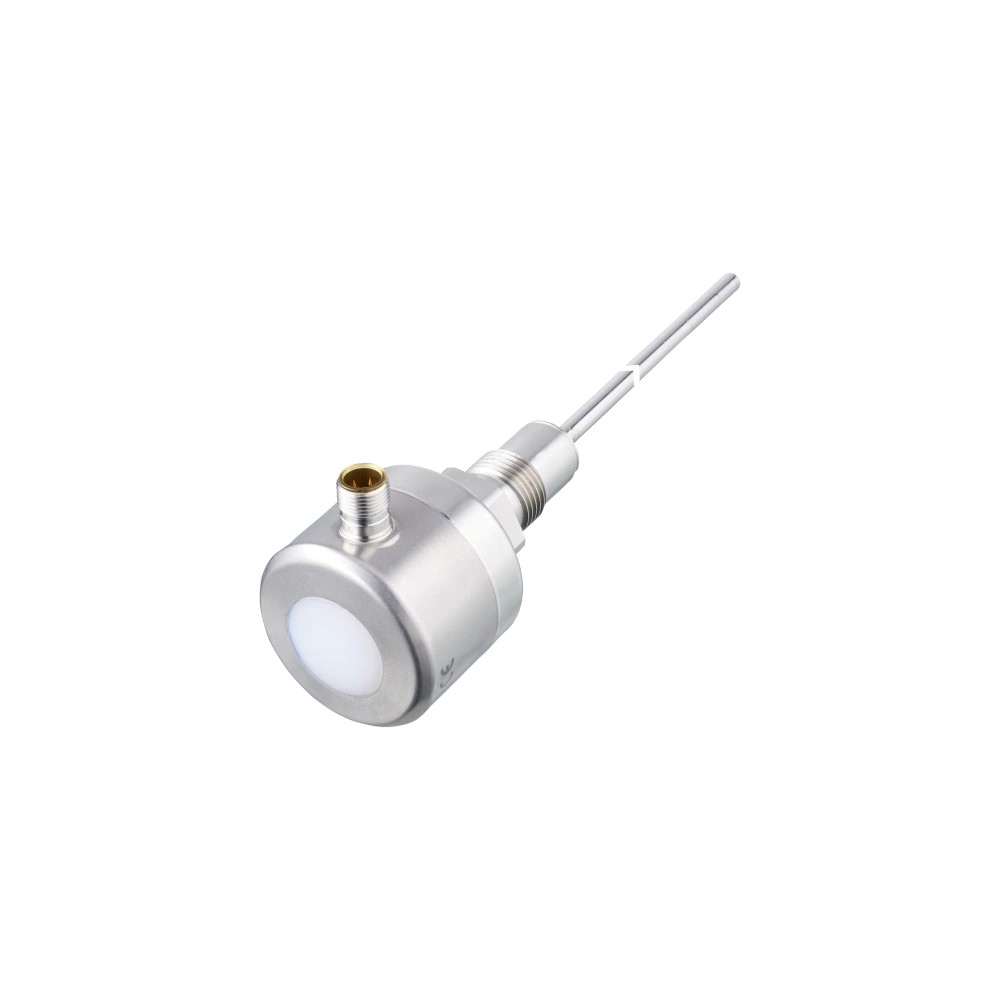

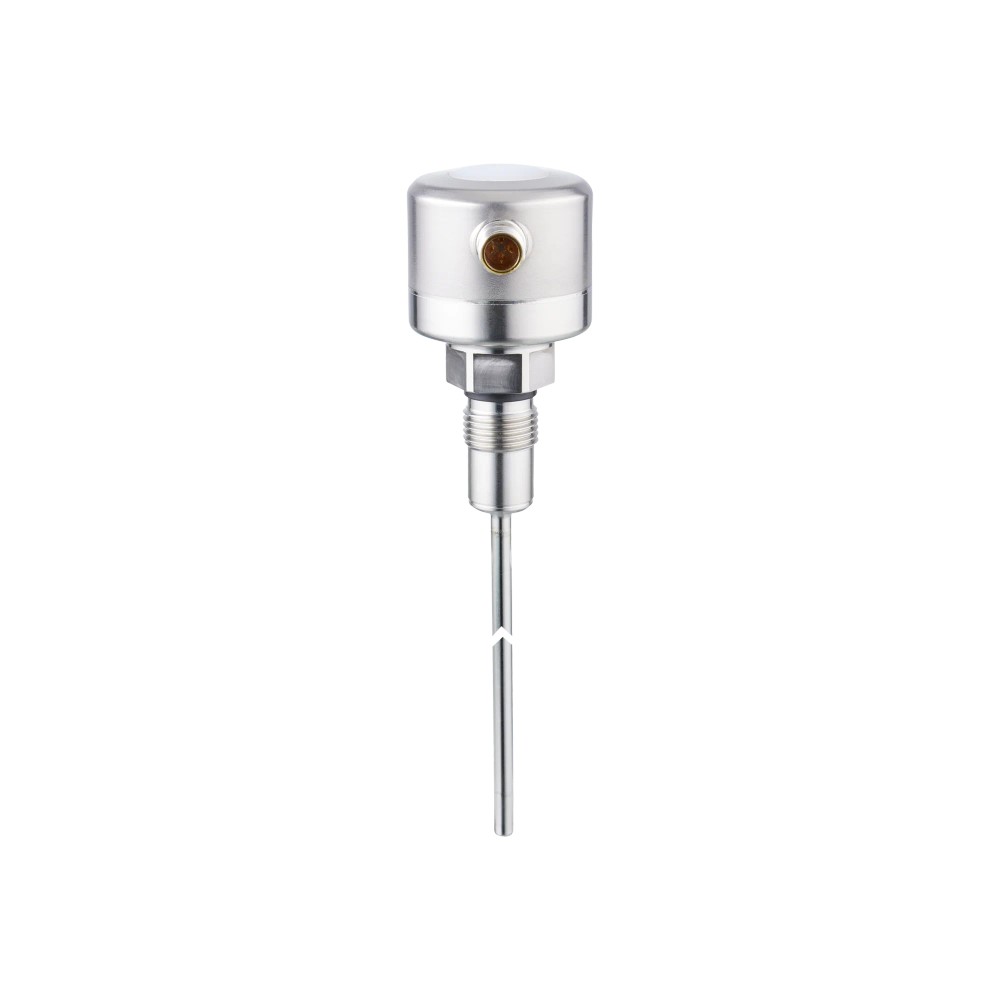

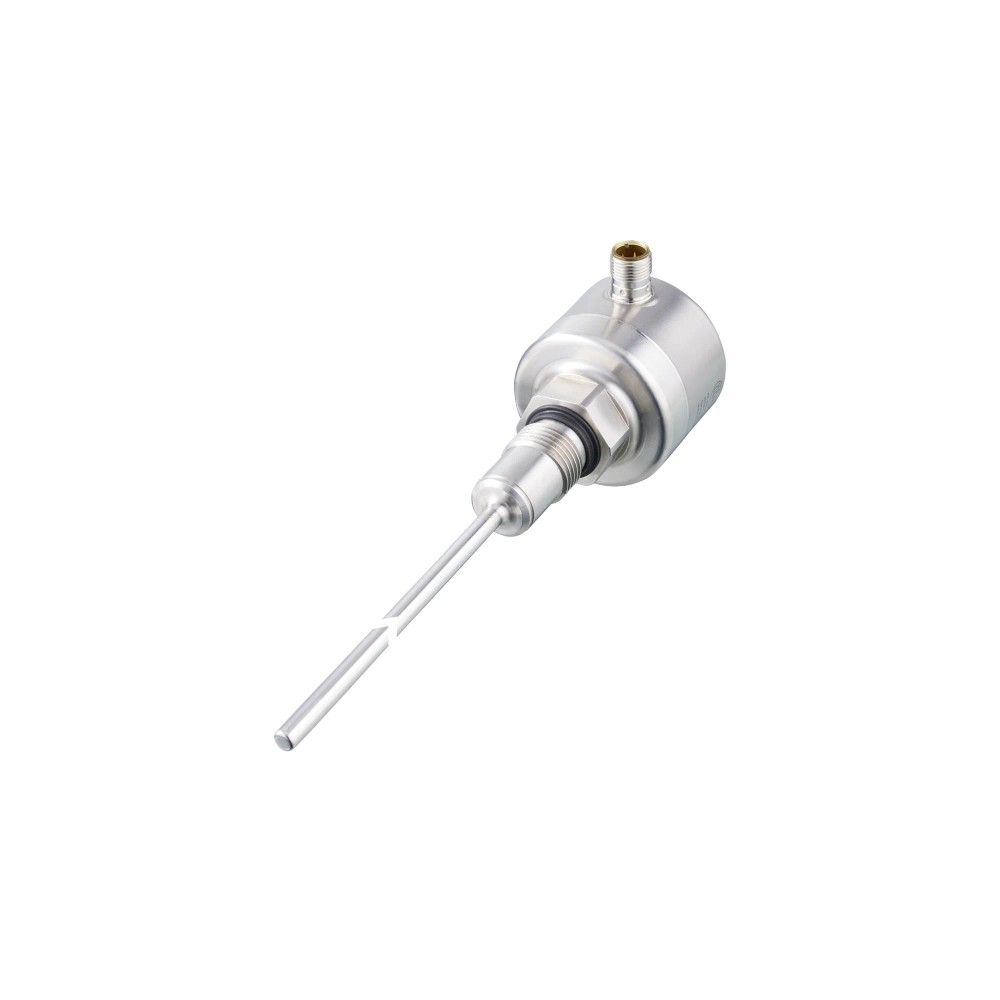

Imagem meramente ilustrativa

R$ 5.766,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TCC551
EAN: 4021179329088
NCM do produto: 90251990

Destaques do Produto Protocolo IO-Link...mais

Fechar menu

Saiba mais sobre: "TCC551 IFM - Transmissor de Temperatura ifm Monitoramento de Processos IO-Link 1000mm G 1/2"

Destaques do Produto

Protocolo

IO-Link

Comprimento da Haste

1000 mm

Conexão

G 1/2

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Temperatura IFM TCC551 - IO-Link 1000mm G 1/2

O Transmissor de Temperatura TCC551 da IFM é um dispositivo de precisão projetado para monitoramento contínuo de processos industriais em fluidos líquidos e gasosos. Ele oferece medição confiável na faixa de -25 a 160 °C e utiliza comunicação digital IO-Link, além de saída analógica e digital (PNP/NPN). Com haste de 1000 mm e conexão de processo G 1/2, garante alta resistência mecânica e vedação para ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de medição	-25...160 °C
Interface	IO-Link / Analógica / Digital
Comprimento de instalação	1000 mm
Conexão de processo	G 1/2
Pressão máxima	160 bar
Proteção	IP 68 / IP 69K
Material	Aço inoxidável 1.4404
Alimentação	18...32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais com suporte a protocolos IO-Link 1.1.
Monitoramento de temperatura em tanques e tubulações de fluidos líquidos e gasosos.
Aplicações que exigem grau de proteção IP69K contra lavagem sob pressão.

⚠ Considere outro se precisa de:

Aplicações com pressão de processo superior a 160 bar.
Uso em aplicações higiênicas sem a utilização de tubo de proteção.
Ambientes com fluidos incompatíveis quimicamente com aço inoxidável 1.4404.

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas de refrigeração industrial.
Controle de processos em tanques químicos ou de armazenamento.
Automação de linhas de produção integradas com rede IO-Link.
Sistemas onde é necessário diagnóstico de falhas via rede digital.

COMO ESCOLHER

Antes de comprar o Transmissor de Temperatura IFM TCC551 - IO-Link 1000mm G 1/2, verifique estes pontos:

Quando escolher este produto

Ideal para processos que exigem comunicação digital, diagnóstico avançado de calibração e alta resistência mecânica (até 160 bar) em ambientes agressivos.

Quando buscar outra opção

Se a aplicação exigir imersão menor que 15mm, pressões acima de 160 bar, ou se não houver necessidade de recursos digitais IO-Link, podendo optar por sensores analógicos simples mais econômicos.

ESPECIFICAÇÕES TÉCNICAS

Medição de Temperatura
Elemento de medição	1 x Pt 1000	Padrão de sensor de temperatura
Alcance de medição	-25...160 °C	Faixa de operação nominal
Precisão	± 0,2 K	Precisão da saída analógica e IO-Link

Interface e Sinais
Interface	IO-Link 1.1	Protocolo de comunicação digital
Saída analógica	4...20 mA	Sinal padrão de indústria
Saída digital	1 x PNP/NPN	Saída de diagnóstico ou comutação

Dados Mecânicos
Conexão de processo	G 1/2	Rosca externa com cone de vedação
Comprimento de instalação	1000 mm	Dimensão da haste
Resistência à pressão	160 bar	Limite mecânico de operação
Material	1.4404 (Aço inox 316L)	Material em contato com o fluido

Dados Elétricos e Ambientais
Tensão de operação	18...32 V DC	Alimentação nominal
Grau de proteção	IP 68 / IP 69K	Vedação contra líquidos e poeira
Temperatura ambiente	-25...70 °C	Limite de operação da eletrônica

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• Analógico 4-20 mA

• Digital PNP/NPN

Conexões

Elétrica M12, 4 pinos, contatos dourados

Processo G 1/2 rosca externa com cone de vedação

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento em processos industriais padrão	✓	O material 1.4404 e proteção IP69K atendem a maioria das aplicações padrão.
Aplicações higiênicas sem tubo de proteção	✗	Requer obrigatoriamente um tubo de proteção para conformidade higiênica.
Pressão do sistema de 150 bar	✓	Abaixo do limite máximo de 160 bar.

INSTALAÇÃO

Como instalar o Transmissor de Temperatura IFM TCC551 - IO-Link 1000mm G 1/2

Verifique a integridade do cone de vedação na rosca G 1/2.
Insira o transmissor no processo garantindo a profundidade mínima de 15mm.
Rosqueie manualmente e finalize o aperto com chave adequada, respeitando o torque entre 30 e 50 Nm.
Conecte o cabo M12 de 4 pinos ao conector do sensor.
Verifique a vedação da conexão M12 conforme o grau IP69K.
Configure os parâmetros via software IO-Link (mestre) conforme a necessidade do CLP.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal digital no CLP.	Falha na configuração do mestre IO-Link ou cabo desconectado.	Verifique o LED de status e a conexão física do cabo M12.
Leituras instáveis ou oscilantes.	Interferência eletromagnética (EMC) no cabo de sinal.	Verifique a blindagem do cabo e a rota de passagem dos cabos de força.
Vazamento na conexão de processo.	Rosca mal apertada ou vedação insuficiente.	Verifique o torque de aperto (30-50 Nm) e o cone de vedação.
Leitura de temperatura imprecisa ou lenta.	Profundidade de imersão inferior a 15mm.	Certifique-se que o sensor esteja submerso além da marca mínima.

DOCUMENTAÇÃO TÉCNICA

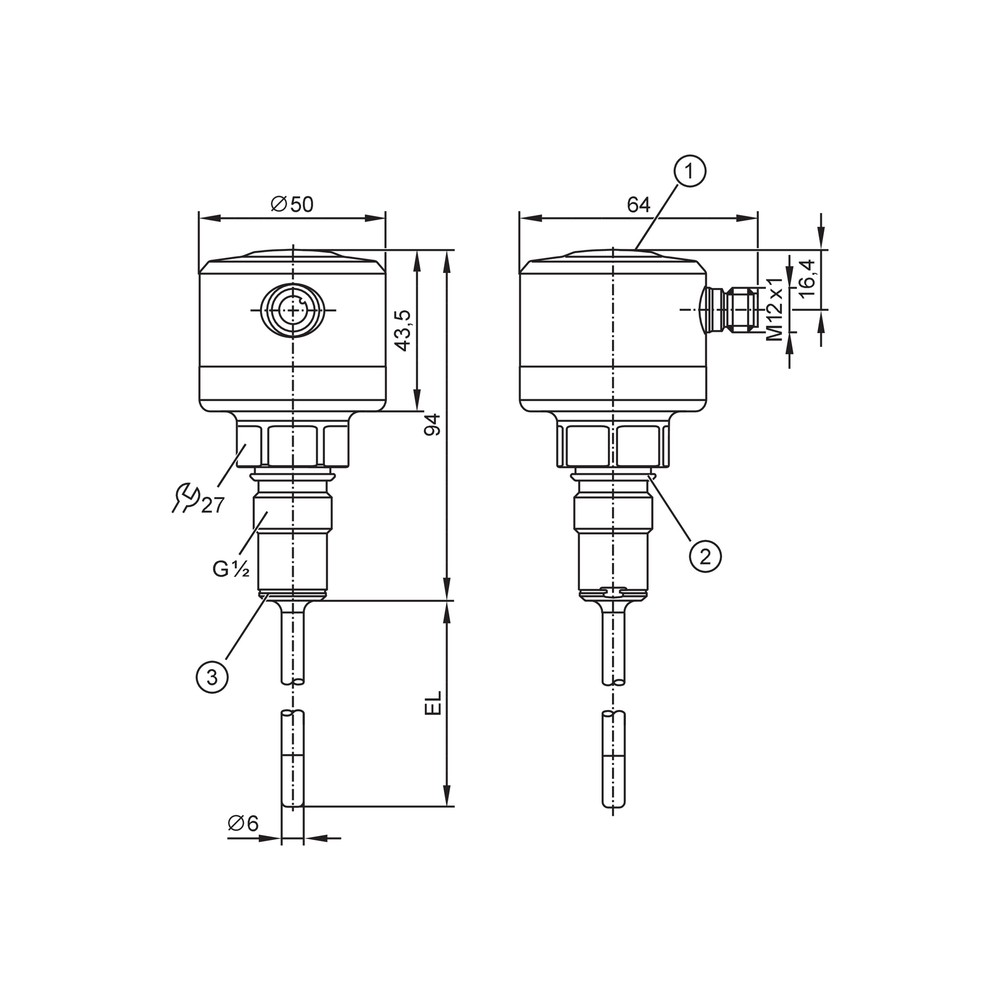

Datasheet Técnico TCC551 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de temperatura TCC551 da IFM?

O TCC551 é um transmissor de temperatura industrial com interface IO-Link, projetado para monitorar fluidos líquidos e gasosos com haste de 1000 mm e conexão G 1/2.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do transmissor com conexão M12 de 4 pinos; componentes como cabos de conexão M12 e tubos de proteção devem ser adquiridos separadamente conforme a necessidade da aplicação.

Posso usar este sensor em ambientes de altíssima pressão (acima de 160 bar)?

Não, este modelo não é adequado para aplicações com pressão de processo superior a 160 bar.

Posso utilizar este sensor em aplicações higiênicas sem proteção?

O sensor não deve ser aplicado em processos higiênicos sem o uso obrigatório de um tubo de proteção para garantir a integridade da medição e conformidade sanitária.

O que fazer quando o sinal está instável?

Se o valor medido estiver instável ou fora da faixa, verifique primeiro a integridade do cabo M12 e a conexão elétrica; falhas intermitentes no IO-Link podem indicar interferência eletromagnética (EMC).

Como diagnosticar falhas de comunicação no IO-Link?

Sintomas como erro de 'out of range' ou falta de resposta no CLP geralmente indicam falha na configuração do mestre IO-Link ou rompimento de fio, verifique os diagnósticos no mestre IO-Link.

Qual a vantagem deste modelo IO-Link frente a um transmissor analógico simples?

O TCC551 é superior para automação digital devido ao IO-Link, que permite diagnóstico e calibração remota, enquanto transmissores analógicos puros limitam-se apenas ao sinal de corrente.

Devo escolher este modelo ou um sensor puramente analógico?

A escolha depende da integração do seu CLP; prefira este modelo se você possui rede IO-Link disponível para aproveitar o diagnóstico de falhas embutido, caso contrário, a saída analógica 4-20mA pode ser usada como backup.

Quais os cuidados principais na instalação mecânica?

A instalação exige um torque de aperto entre 30 e 50 Nm; certifique-se de que a imersão mínima de 15 mm seja respeitada para garantir a precisão da medição.

Qual a procedência deste transmissor?

A IFM ELECTRONIC LTDA. realiza o faturamento direto deste produto, garantindo a procedência oficial e suporte técnico especializado da marca.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca bidirecional de dados, diagnóstico e configuração remota entre dispositivos (Ref.: IEC 61131-9).

Pt 1000

Elemento sensor de temperatura por resistência de platina com 1000 ohms a 0°C, garantindo precisão na detecção térmica (Ref.: 1 x Pt 1000).

IP69K

Grau de proteção que indica resistência total à entrada de poeira e proteção contra limpeza com jato de água de alta pressão e alta temperatura (Ref.: DIN EN 60529).

PNP/NPN

Tipos de configuração de saída digital de transistores, permitindo versatilidade na conexão com diferentes tipos de entradas de CLPs (Ref.: Função elétrica).

Cone de Vedação

Geometria da rosca de conexão de processo (G 1/2) projetada para evitar vazamentos em conexões hidráulicas de alta pressão (Ref.: Conexão de processo).
